(共20张PPT)
第4节 电流的测量
第十五章 电流和电路
夯实基础
精英题库

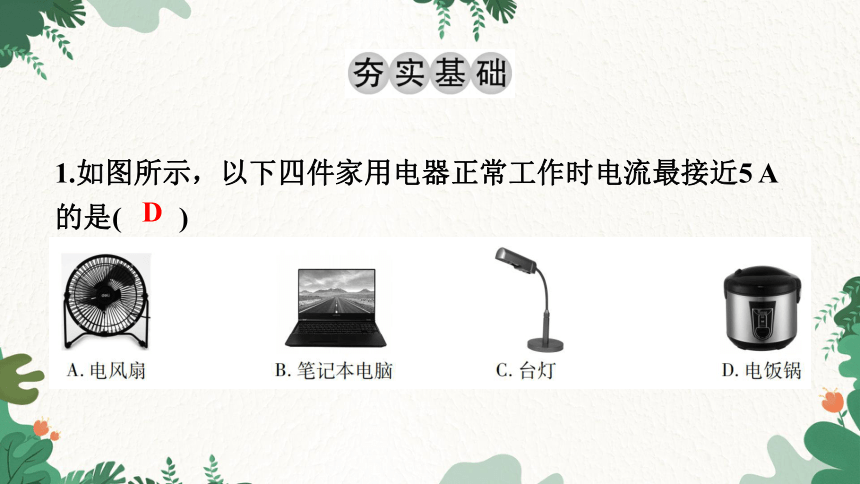

1.如图所示,以下四件家用电器正常工作时电流最接近5 A的是( )
D

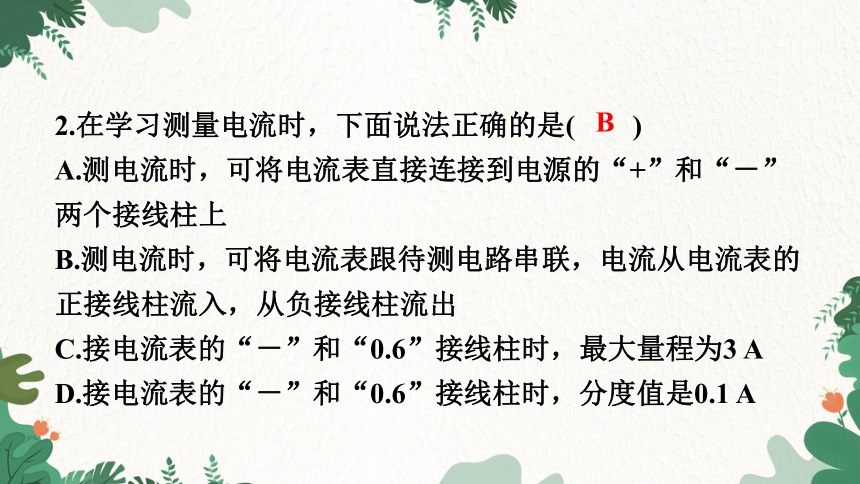

2.在学习测量电流时,下面说法正确的是( )
A.测电流时,可将电流表直接连接到电源的“+”和“-”两个接线柱上
B.测电流时,可将电流表跟待测电路串联,电流从电流表的正接线柱流入,从负接线柱流出
C.接电流表的“-”和“0.6”接线柱时,最大量程为3 A
D.接电流表的“-”和“0.6”接线柱时,分度值是0.1 A
B

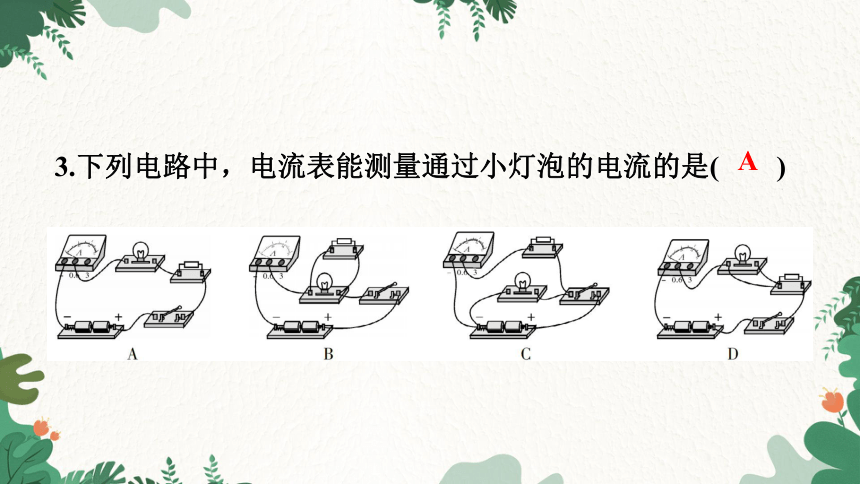

3.下列电路中,电流表能测量通过小灯泡的电流的是( )
A

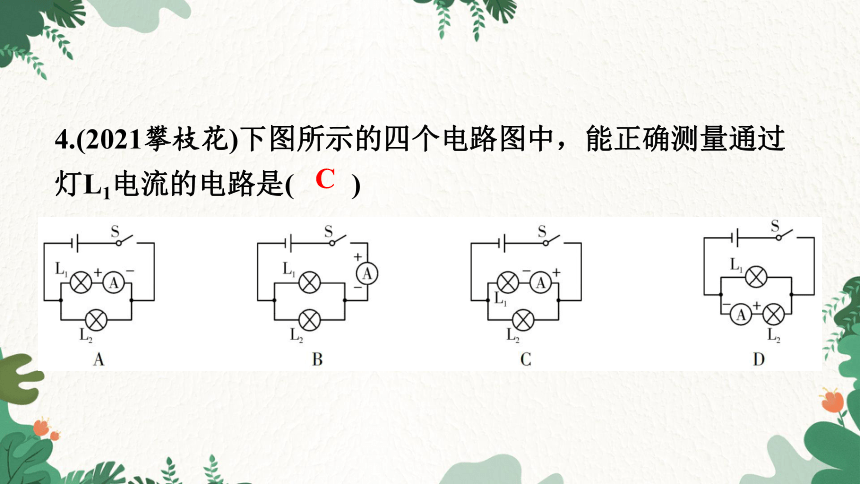

4.(2021攀枝花)下图所示的四个电路图中,能正确测量通过灯L1电流的电路是( )
C
A.灯L1不亮
B.灯L2不亮
C.电流表无示数
D.电池也被烧坏

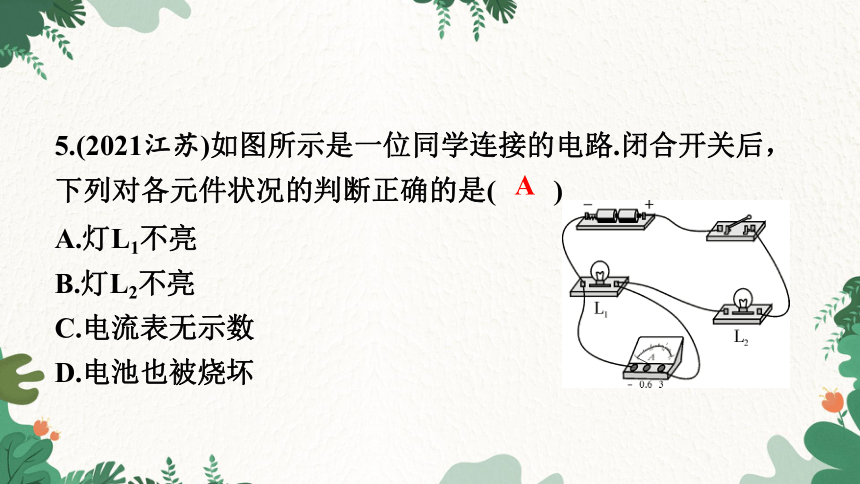

5.(2021江苏)如图所示是一位同学连接的电路.闭合开关后,下列对各元件状况的判断正确的是( )
A
A.通过灯L1的电流
B.通过灯L2的电流
C.通过灯L1和L2的总电流
D.既是通过灯L1的电流,也是通过
灯L2的电流

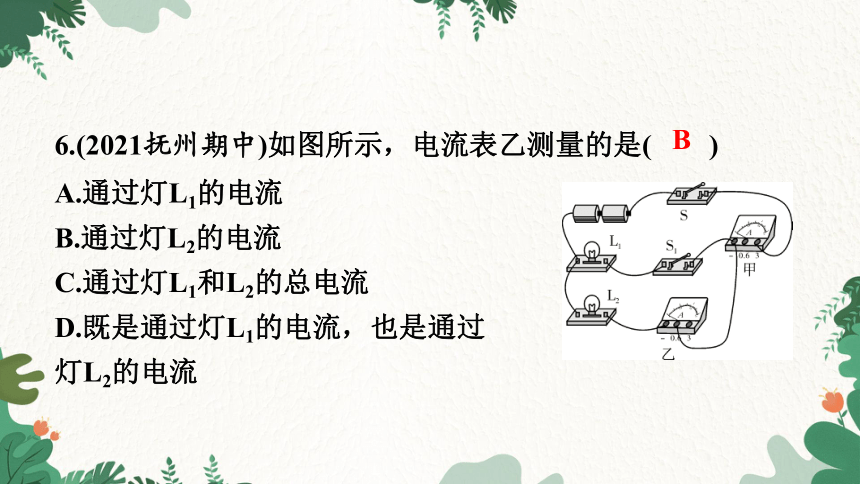

6.(2021抚州期中)如图所示,电流表乙测量的是( )
B

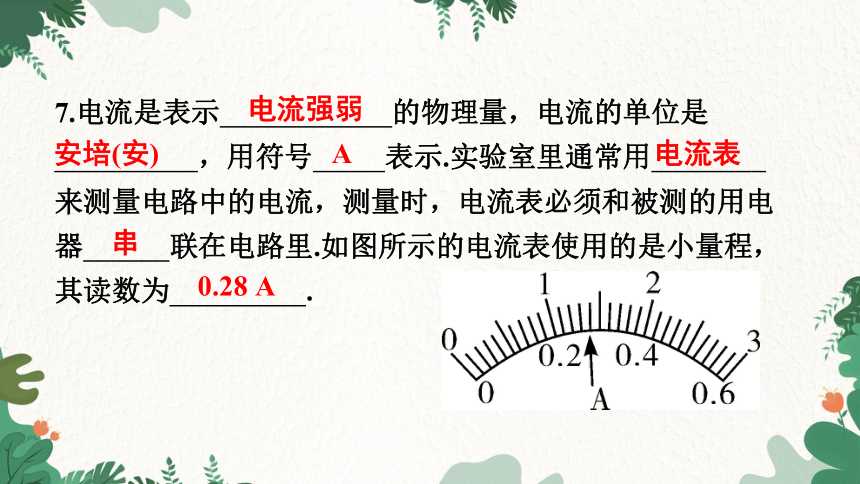

7.电流是表示   的物理量,电流的单位是
 ,用符号   表示.实验室里通常用 _
来测量电路中的电流,测量时,电流表必须和被测的用电
器   联在电路里.如图所示的电流表使用的是小量程,其读数为   .
 0.28 A
 串
电流表
 A
安培(安)
 电流强弱
8.如图所示,是实验室中常见的一种仪表的示意图,请你写出从图中得到的三条信息:
①   ;
②   ;
③   .
 电流表的示数为1.5 A
 电流表选择的量程是0~3 A
 是一个电流表
9.(2021枣庄)小莹同学测量电流时,连接好电路,闭合开关,发现电流表指针向左偏转至图甲所示位置,原因是电流表
   ;断开开关,纠正错误后,再闭合开关,发现指针偏转至图乙所示位置,接下来的操作是:
断开开关,   继续进行实验.
 改接小量程
 正负接线柱接反了
10.在用电流表“测量小灯泡的电流大小”实验中,电流表接了0~0.6 A的量程,但小军发现此量程刻度线的数字模糊不清,于是他采用0~3 A的量程读出了电流值为1.5 A,则电路中的实际电流为   A, 合     mA.
 300
 0.3
11.如图所示电路,当开关S1、S2闭合后,A2 与 R2 是  _
(选填“串”或“并”)联的, 电流表 A1测量的是通过 _
(选填“干路”“R1”或“R2”)的电流,电流表的指针偏转如图所示,电流表的示数为   A.
 0.28
干路
 串
A.撤掉导线a,电流表测量的是电路的总电流
B.撤掉导线a,电流表测量的是小灯泡L1的电流
C.撤掉导线b,电流表测量的是小灯泡L2的电流
D.撤掉导线b,电流表测量的是小灯泡的总电流
12.如图是小亮同学测量并联电路的电流时连接的电路,电路的连接存在错误,下列操作及说法中正确的是( )
D
13.甲、乙、丙三位同学在做“用电流表测电流”的实验中,闭合开关前,他们的电流表指针在零刻度线处,当闭合开关试触时,发现电流表指针摆动并分别出现了如图 A、B、C所示的三种情况.而小虎和小明在做同样的实验时,小虎刚接好最后一根导线,灯即发光;小明正确连接好电路,刚要闭合开关时,发现电流表指针如图B所示.请分析他们在实验时分别存在什么问题,并写在下面的横线上.
甲同学的问题:   ;
乙同学的问题:   ;
丙同学的问题:   ;
小虎的问题:   ;
小明的问题:   .
 电流表没有调零
 连接电路前开关没有断开
 所选的量程太小
 所选的量程太大
 电流表的正、负接线柱接反了
(1)在连接电路时,发现刚接好最后一根导线,电流表的指针就发生了偏转,由此可知在连接电路时,他忘了
   .
14.小明用如图所示的电路来测量通过两灯泡的电流.
 断开开关
(3)若要测量通过L1、L2两灯的电流之和,且只允许变动一根导线的一个端点接线位置,应将导线   (选填“a”“b”或“c”)的一端改接在电流表的   (选填“3”“0.6”或“负”)接线柱上.
 0.6
(2)闭合开关,发现L1亮,而L2不亮.小明认为L2不亮的原因是L2短路,你认为他的判断是   (选填“正确”或“错误”)的.
 a
 错误
15.请根据如图所示的实物图,画出对应的电路图.
如图所示:
答案图
谢谢大家!
