初中物理“理解性学习”系列
人教版八年级上册

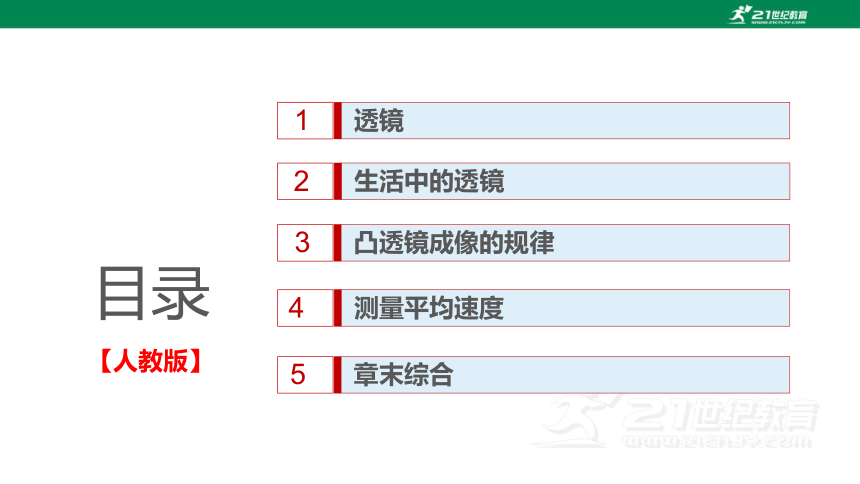

目录
【人教版】
透镜
1
生活中的透镜
2
凸透镜成像的规律
3
测量平均速度
4
章末综合
5
5.1 透镜
基
础
过
关

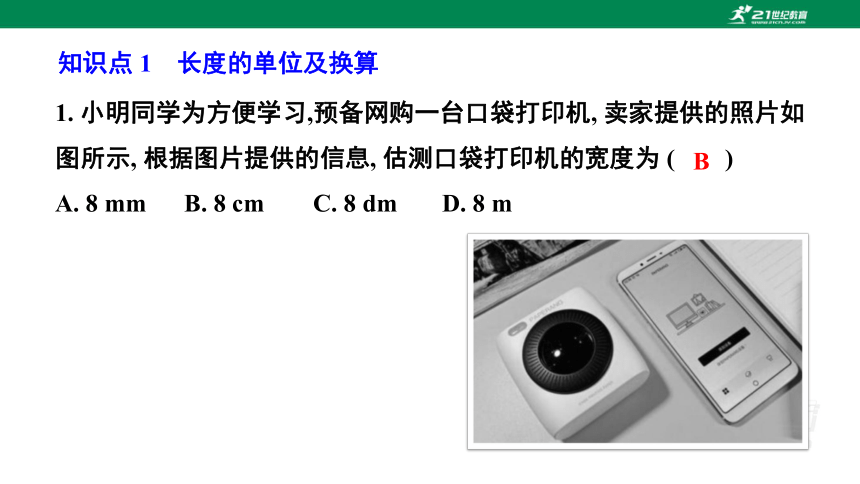

1. 小明同学为方便学习,预备网购一台口袋打印机, 卖家提供的照片如图所示, 根据图片提供的信息, 估测口袋打印机的宽度为 (　　)
A. 8 mm B. 8 cm C. 8 dm D. 8 m
B
知识点 1　长度的单位及换算
A B C D E F

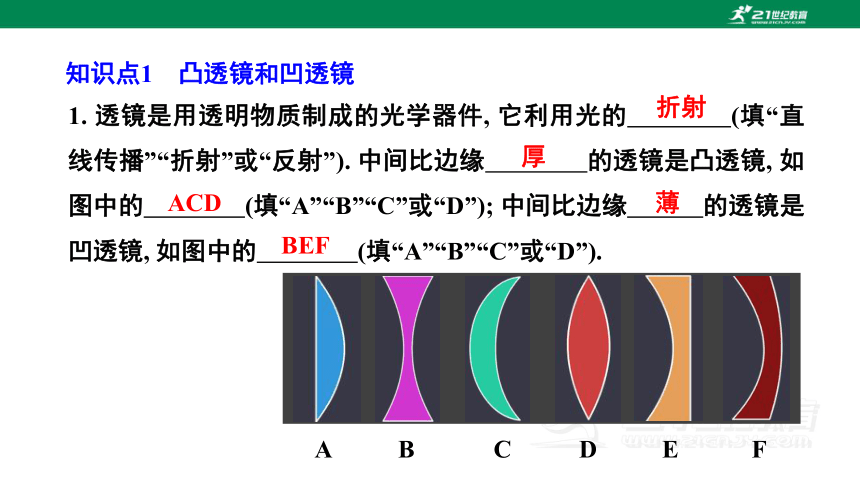

1. 透镜是用透明物质制成的光学器件, 它利用光的　　　　(填“直线传播”“折射”或“反射”). 中间比边缘　　　　的透镜是凸透镜, 如图中的　　　　(填“A”“B”“C”或“D”); 中间比边缘　　　的透镜是凹透镜, 如图中的　　　　(填“A”“B”“C”或“D”).
知识点1 凸透镜和凹透镜
折射
厚
ACD
薄
BEF
知识点2 透镜对光的作用

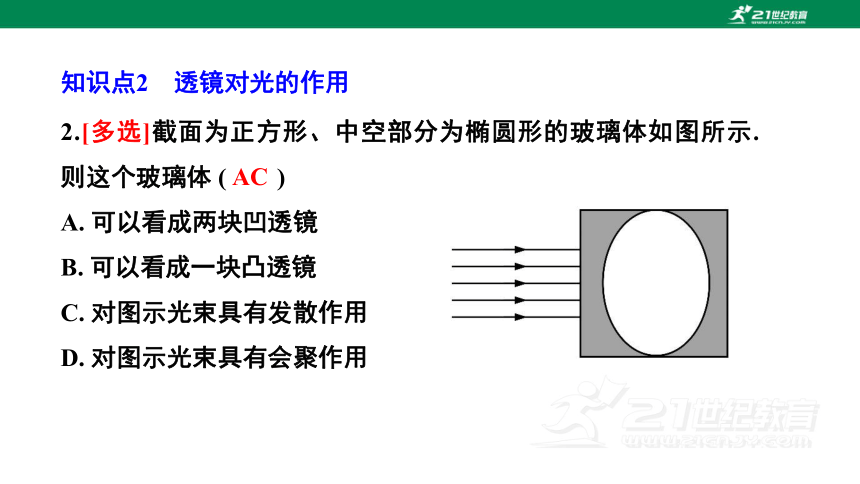

2.[多选]截面为正方形、中空部分为椭圆形的玻璃体如图所示. 则这个玻璃体 (　　)
A. 可以看成两块凹透镜
B. 可以看成一块凸透镜
C. 对图示光束具有发散作用
D. 对图示光束具有会聚作用
AC
3. 如图所示, 让凸透镜正对着光源, 拿一张白纸在它的另一侧来回移动, 在白纸上能得到一个最小、最亮的光斑, 这个光斑所在位置就是凸透镜的　　　　, 该凸透镜的焦距是　　　　cm.
知识点3 焦点和焦距
焦点
11.0
4. 关于凸透镜和凹透镜,下列说法中不正确的是 (　　)
A. 凸透镜能使跟主光轴平行的光会聚在主光轴上的一点
B. 凹透镜能使跟主光轴平行的光发散, 发散光线的反向延长线相交在主光轴上的一点
C. 凸透镜和凹透镜都有两个焦点, 且都是实焦点
D. 经过凸透镜和凹透镜光心的光线, 其传播方向都不会发生改变
C
5. 如图所示, 一位老人在野外利用“削冰取火”的方法生火. 你认为“削冰”就是把冰制成　　　　　, “取火”时应把要点燃的物体放在　　　 位置, 确定这一位置的方法: 将冰正对着太阳光, 在其下方找一个　 　　 　　的点.
凸透镜
焦点
最小、最亮
6. 如图所示, 一束光经过一个透镜后会聚于主光轴上的点A, 取掉透镜后, 光会聚于点B, 则该透镜起到　　　　(填“会聚”或“发散”)的作用, 是　　　透镜.由此说明, 能使光线会聚于一点的透镜　　　 (填“一定”或“不一定”)是凸透镜.
发散
凹
不一定
7. 如图所示, F是凸透镜的焦点, 请画出光线a、b对应的出射光线和入射光线.
8. 请在图中画出光线AO的折射光线和光线BC的入射光线.
9. 在图中, 完成光线从左边射向凸透镜折射后, 再射向凹透镜折射后的光路.
