人教版八年级上册物理全章复习训练：5.3 凸透镜成像的规律（27页ppt）

(共27张PPT)
初中物理“理解性学习”系列
人教版八年级上册

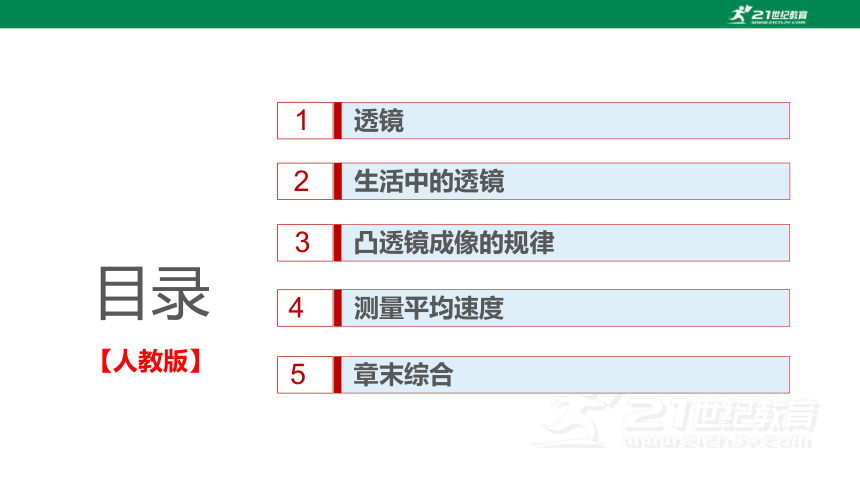

目录
【人教版】
透镜
1
生活中的透镜
2
凸透镜成像的规律
3
测量平均速度
4
章末综合
5
5.3 凸透镜成像的规律
基
础
过
关

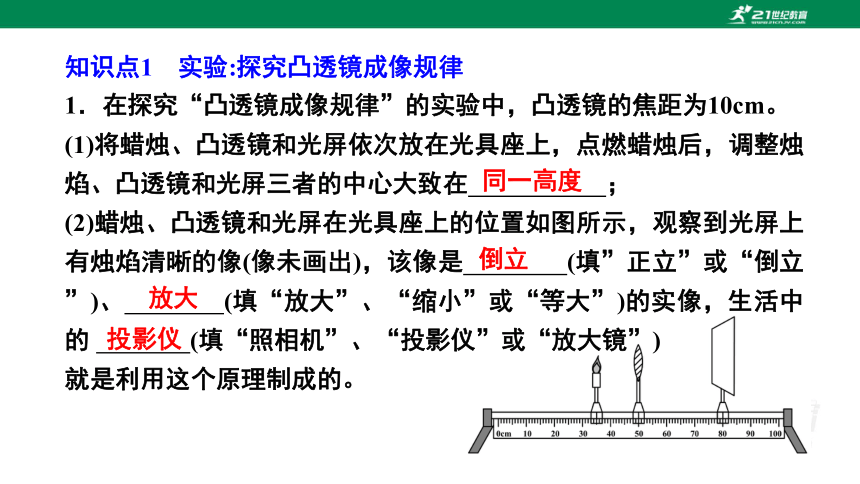

知识点1 实验:探究凸透镜成像规律
1．在探究“凸透镜成像规律”的实验中，凸透镜的焦距为10cm。
(1)将蜡烛、凸透镜和光屏依次放在光具座上，点燃蜡烛后，调整烛焰、凸透镜和光屏三者的中心大致在 ；
(2)蜡烛、凸透镜和光屏在光具座上的位置如图所示，观察到光屏上有烛焰清晰的像(像未画出)，该像是 (填”正立”或“倒立”)、 (填“放大”、“缩小”或“等大”)的实像，生活中的 (填“照相机”、“投影仪”或“放大镜”)
就是利用这个原理制成的。
同一高度
倒立
放大
投影仪

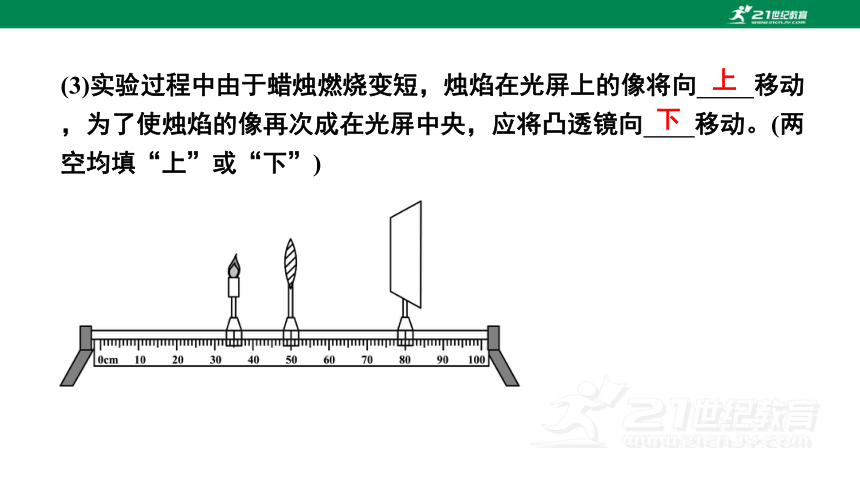

(3)实验过程中由于蜡烛燃烧变短，烛焰在光屏上的像将向 移动，为了使烛焰的像再次成在光屏中央，应将凸透镜向 移动。(两空均填“上”或“下”)
上
下

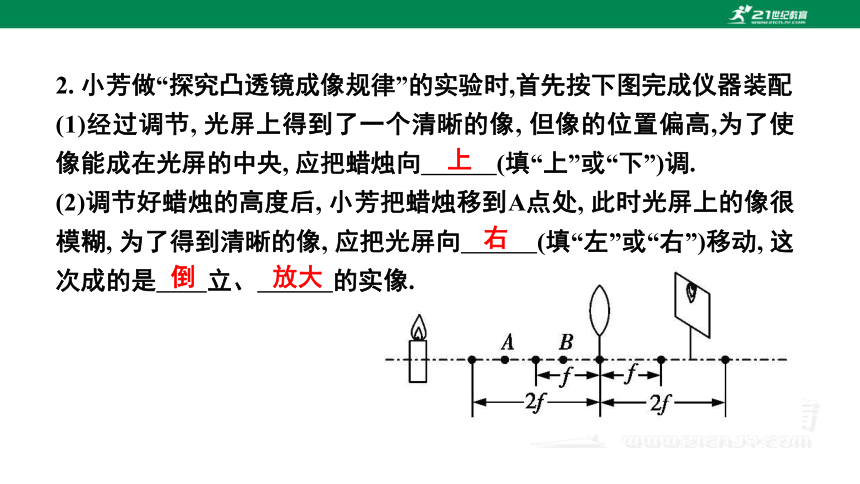

2. 小芳做“探究凸透镜成像规律”的实验时,首先按下图完成仪器装配
(1)经过调节, 光屏上得到了一个清晰的像, 但像的位置偏高,为了使像能成在光屏的中央, 应把蜡烛向　　　(填“上”或“下”)调.
(2)调节好蜡烛的高度后, 小芳把蜡烛移到A点处, 此时光屏上的像很模糊, 为了得到清晰的像, 应把光屏向　　　(填“左”或“右”)移动, 这次成的是　　立、　　　的实像.
上
右
倒
放大
(3)小芳再把蜡烛移到B点处, 此时无论怎样调节光屏, 光屏上始终接收不到像, 因为此时成的是正立、放大的　 　像, 要想看到这个像, 小芳观察的方法应该是　 　　 　　　　　　　　 　　.
虚
从凸透镜的右侧透过凸透镜去观察

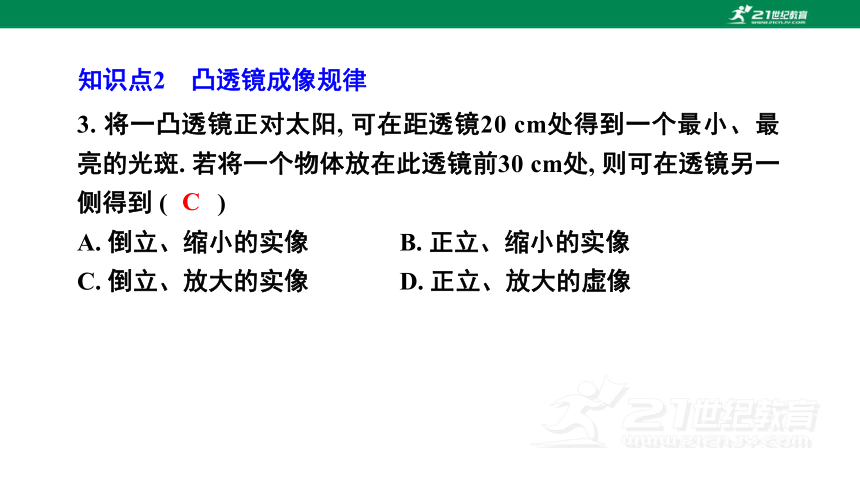

3. 将一凸透镜正对太阳, 可在距透镜20 cm处得到一个最小、最亮的光斑. 若将一个物体放在此透镜前30 cm处, 则可在透镜另一侧得到 (　　)
A. 倒立、缩小的实像 B. 正立、缩小的实像
C. 倒立、放大的实像 D. 正立、放大的虚像
知识点2 凸透镜成像规律
C
4.一个凸透镜的焦距为15 cm, 将点燃的蜡烛放在离凸透镜14 cm处, 经凸透镜所成的像是 (　　)
A. 正立、放大的虚像 B. 倒立、放大的实像
C. 倒立、缩小的实像 D. 正立、放大的实像
A
5. 小杨做凸透镜成像规律的实验. 将焦距为10 cm的凸透镜固定在光具座上50 cm刻度线处,光屏和点燃的蜡烛位于凸透镜两侧, 实验前调整烛焰中心、透镜中心和光屏中心在同一高度, 如图所示.下列四个选项中, 判断正确的是 (　　)
A. 若蜡烛放置在10 cm刻度线处, 移动
光屏, 在光屏上不能呈现烛焰清晰的像
B. 若蜡烛放置在20 cm刻度线处, 移动
光屏, 可在光屏上呈现烛焰清晰放大的实像
C. 若蜡烛放置在35 cm刻度线处, 移动光屏, 可在光屏上呈现烛焰清晰放大的实像
D. 若蜡烛放置在45 cm刻度线处, 移动光屏, 可在光屏上呈现烛焰清晰缩小的实像
C
能
力
突
破
1. 下列关于凸透镜成像特点的说法错误的是 (　　)
A. 实像都是倒立的, 虚像都是正立的
B. 缩小的像都是实像, 放大的像都是虚像
C. 缩小的像都是倒立的, 放大的像可能是正立的, 也可能是倒立的
D. 实像和物体分居在凸透镜的两侧, 虚像和物体位于凸透镜的同侧
B
2. 如图所示, 有一圆柱体PQ, 放在凸透镜前图示的位置, 它所成的像P'Q'的形状应该是下列选项中的 (　　)
A B C D
B
P′ Q′
P′ Q′
P′ Q′
Q′ P′
3. 如图所示, F为凸透镜的两个焦点, A'B'为物体AB的像, 则物体AB在 (　　)
A. 图中Ⅰ区域, 比A'B'大, 箭头方向向上
B. 图中Ⅱ区域, 比A'B'大, 箭头方向向下
C. 图中Ⅲ区域, 比A'B'大, 箭头方向向上
D. 图中Ⅳ区域, 比A'B'小, 箭头方向向下
C
4. 一支点燃的蜡烛放在凸透镜的主光轴上, 当物距为25 cm 时, 在凸透镜的另一侧光屏上能得到一个放大的烛焰的像. 那么, 当蜡烛移至离凸透镜10 cm时, 烛焰经凸透镜所成的像一定是 (　　)
倒立、放大的实像
正立、放大的虚像
正立、放大的实像
倒立、缩小的实像
B
5. 小明做“探究凸透镜成像的规律”实验时, 在光屏上得到烛焰清晰的缩小的像, 然后他把燃烧的蜡烛和光屏互换位置, 这时光屏上能看到 (　　)
A. 倒立、放大的像 B. 倒立、缩小的像
C. 正立、放大的像 D. 正立、缩小的像
A
6. 用焦距为10 cm的凸透镜使烛焰在光屏上成倒立、放大的实像时, 光屏到凸透镜的距离应该大于　　cm, 成倒立、缩小的实像时, 蜡烛到凸透镜的距离应该大于　　cm. 当蜡烛到凸透镜的距离小于　　cm时, 透过凸透镜能看到正立、放大的　　像.
20
20
10
虚
7. 用如图所示的装置探究凸透镜成像规律, 凸透镜的焦距是15 cm. 当把凸透镜固定在50 cm刻度线处, 蜡烛固定在15 cm刻度线处时 (　　)
A. 光屏在“Ⅰ”区域内移动, 才能得到清晰的像
B. 光屏在“Ⅱ”区域内移动, 才能得到清晰的像
C. 光屏上得到的是倒立、放大的实像
D. 以上说法都不对
A
8. 某同学做“探究凸透镜成像的规律”实验时, 所用凸透镜的焦距为f, 保持凸透镜位置不变, 如图所示, 先后使烛焰位于a、b、c、d四点, 并分别调整光屏的位置, 关于分别在a、b、c、d四点时的成像情况, 他归纳出下列说法, 其中错误的是 (　　)
A. 烛焰位于a点时, 屏上出现的实像最小
B. 烛焰位于c点时, 屏上出现的实像最大
C. 烛焰位于b点时, 屏上出现的实像最大
D. 烛焰位于d点时, 成正立、放大的虚像
C
9. 在探究凸透镜成像规律的实验中, 当烛焰、凸透镜、光屏位于如图所示的位置时, 烛焰在光屏上呈现一个清晰放大的像(像未画出). 要使烛焰在光屏上呈现一个清晰缩小的像,调节的方法是(　　)
A. 透镜不动, 蜡烛远离透镜移动, 光屏靠近透镜移动
B. 透镜不动, 蜡烛远离透镜移动, 光屏远离透镜移动
C. 透镜不动, 蜡烛靠近透镜移动, 光屏远离透镜移动
D. 透镜不动, 蜡烛靠近透镜移动, 光屏靠近透镜移动
A
10. 物体从距凸透镜12 cm处移到距凸透镜18 cm处的过程中, 调整光屏的位置, 总能在光屏上得到倒立、放大的像, 由此可知, 此凸透镜的焦距可能是 (　　)
A. 6 cm B. 10 cm C. 16 cm D. 20 cm
B
11.将物体放在焦距为f 的凸透镜的主光轴上, 分别离凸透镜20 cm、14 cm、6 cm 时, 对应得到缩小的实像、放大的实像和放大的虚像, 则该凸透镜的焦距f的范围为 (　　)
A. 14 cm> f >10 cm
B. 10 cm> f >7 cm
C. 10 cm> f >6 cm
D. 20 cm> f >14 cm
B
12. 如图所示是某凸透镜成实像时, 像距v和物距u的关系图像. 分析图像中有关数据可知 (　　)
A. 该凸透镜的焦距为10 cm
B. 当物距u=30 cm时, 像距v=30 cm
C. 物距增大时, 像距也增大
D. 当物距u=15 cm时, 成的是缩小的像
A
13. 图中S'点为烛焰上S点的像, 请通过作图标出透镜、一个焦点F的位置并完成光路图.
14. 在“探究凸透镜成像规律”的实验中:
(1)正确安装并调节好装置后,小芳在如图甲所示的光屏上看到了烛焰清晰的像,则她看到的像是　　　(填“倒立”或“正立”)、　　　 (填“放大”或“缩小”)的.

(2)实验过程中蜡烛燃烧变短, 烛焰在光屏上的像将向　　　移动, 为了使烛焰的像再次成在光屏中央, 应将光屏向　　　移动. (均填“上”或“下”)
倒立
缩小
上
上
(3)实验中,若用不透明的硬纸板挡住凸透镜的上半部分,则光屏上的像　　　(填序号).
A. 只出现烛焰像的上半部分 B.只出现烛焰像的下半部分
C. 仍然是完整的, 但像更小了
D. 仍然是完整的, 且大小不变, 只是变暗了
(4)某小组实验时对图甲中的装置进行了改进: 将蜡烛换成“F”字样的LED灯, 在光屏上贴上方格纸, 如图乙所示, 请写出改进后的一个优点:　　　　　　 　　　　　　　. 若图甲所示凸透镜的焦距为10 cm, 则该小组的小明将图乙中发光物“F”置于离凸透镜13 cm处, 移动光屏成像, 是一个　　　　(填“放大”或“缩小”)的像.
D
实验现象更明显、便于观察比较等
放大
