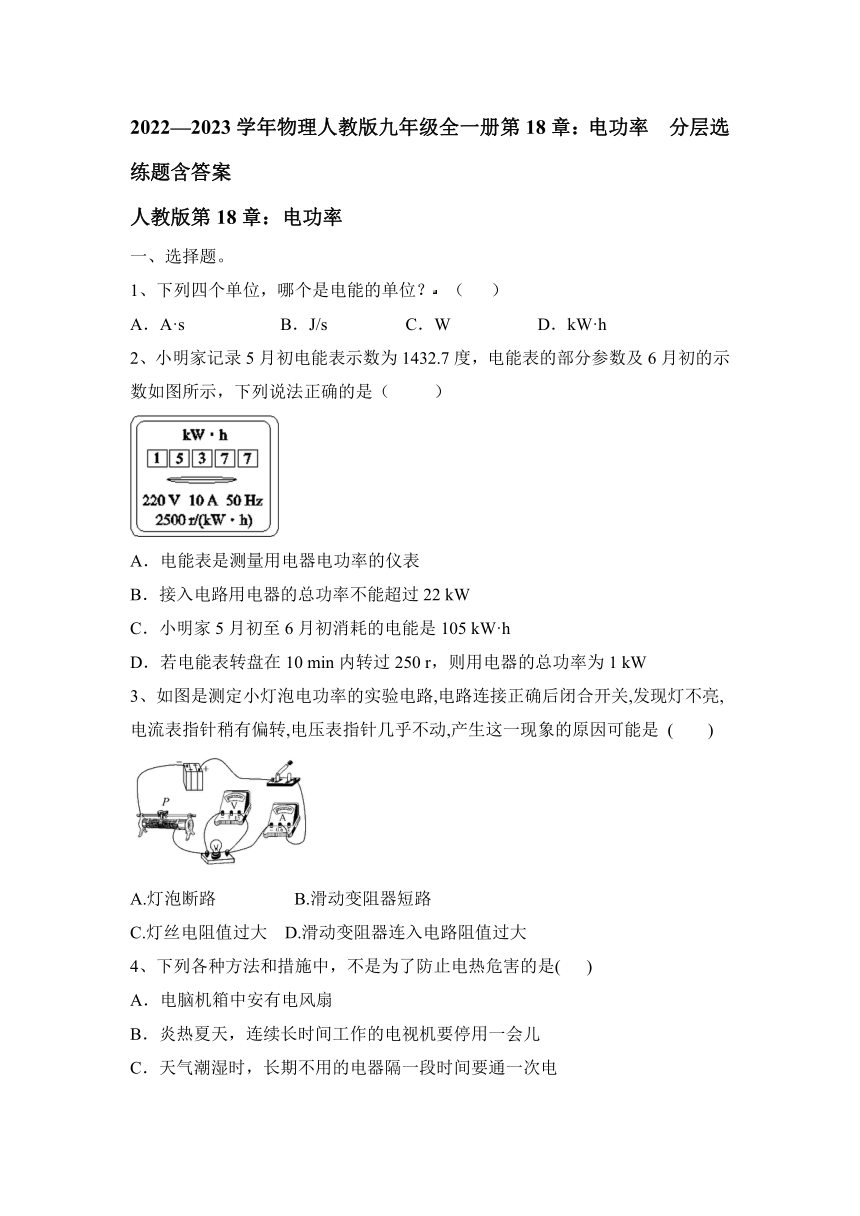

2022—2023学年物理人教版九年级全一册第18章：电功率 分层选练题（含答案）

2022—2023学年物理人教版九年级全一册第18章：电功率 分层选练题含答案
人教版第18章：电功率
一、选择题。
1、下列四个单位，哪个是电能的单位？ （ ）
A．A·s 　　 　B．J/s 　 C．W　　　　　D．kW·h
2、小明家记录5月初电能表示数为1432.7度，电能表的部分参数及6月初的示数如图所示，下列说法正确的是（ ）
A．电能表是测量用电器电功率的仪表
B．接入电路用电器的总功率不能超过22 kW
C．小明家5月初至6月初消耗的电能是105 kW·h
D．若电能表转盘在10 min内转过250 r，则用电器的总功率为1 kW
3、如图是测定小灯泡电功率的实验电路,电路连接正确后闭合开关,发现灯不亮,电流表指针稍有偏转,电压表指针几乎不动,产生这一现象的原因可能是 (　　)
A.灯泡断路 B.滑动变阻器短路
C.灯丝电阻值过大 D.滑动变阻器连入电路阻值过大
4、下列各种方法和措施中，不是为了防止电热危害的是( )
A．电脑机箱中安有电风扇
B．炎热夏天，连续长时间工作的电视机要停用一会儿
C．天气潮湿时，长期不用的电器隔一段时间要通一次电
D．电视机的后盖上有许多散热孔

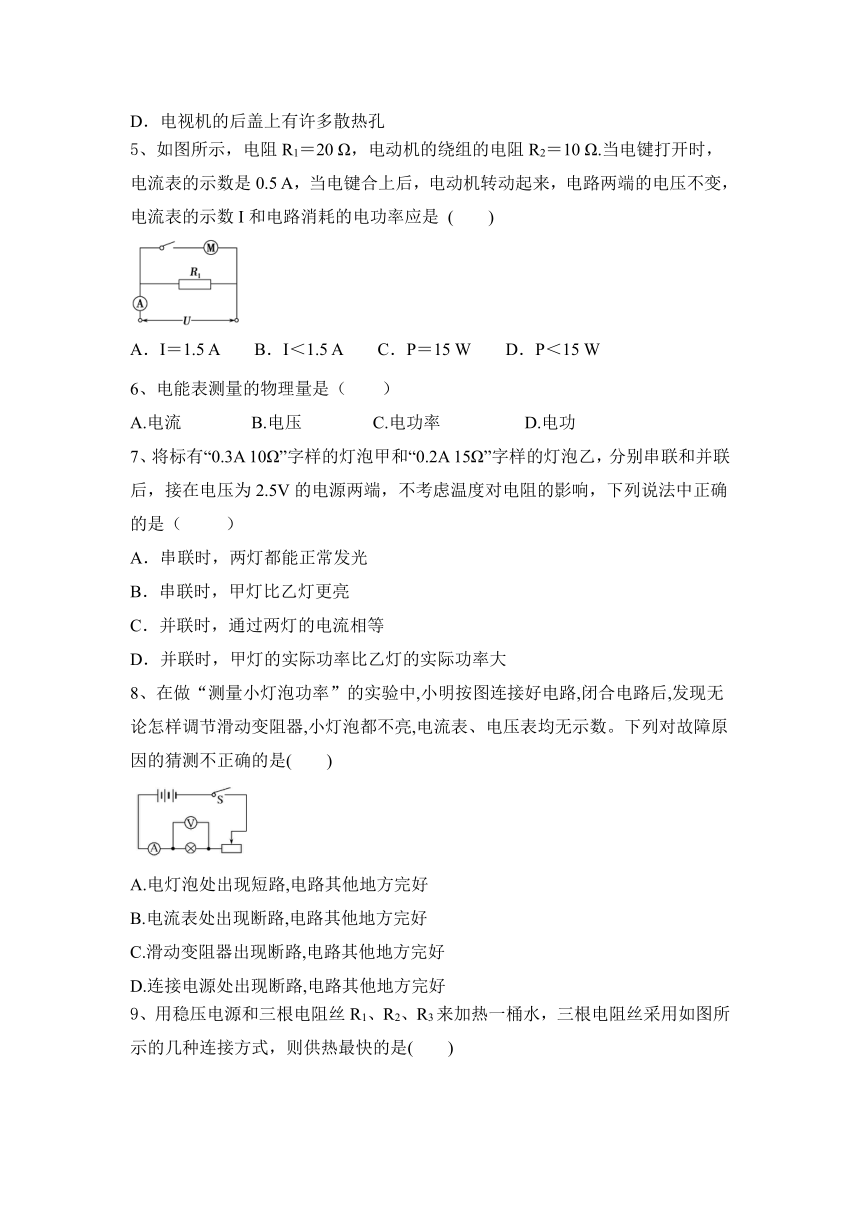

5、如图所示，电阻R1＝20 Ω，电动机的绕组的电阻R2＝10 Ω.当电键打开时，电流表的示数是0.5 A，当电键合上后，电动机转动起来，电路两端的电压不变，电流表的示数I和电路消耗的电功率应是 (　　)
A．I＝1.5 A B．I＜1.5 A C．P＝15 W D．P＜15 W
6、电能表测量的物理量是（ ）
A.电流 B.电压 C.电功率 D.电功
7、将标有“0.3A 10Ω”字样的灯泡甲和“0.2A 15Ω”字样的灯泡乙，分别串联和并联后，接在电压为2.5V的电源两端，不考虑温度对电阻的影响，下列说法中正确的是（ ）
A．串联时，两灯都能正常发光
B．串联时，甲灯比乙灯更亮
C．并联时，通过两灯的电流相等
D．并联时，甲灯的实际功率比乙灯的实际功率大
8、在做“测量小灯泡功率”的实验中,小明按图连接好电路,闭合电路后,发现无论怎样调节滑动变阻器,小灯泡都不亮,电流表、电压表均无示数。下列对故障原因的猜测不正确的是(　　)
A.电灯泡处出现短路,电路其他地方完好
B.电流表处出现断路,电路其他地方完好
C.滑动变阻器出现断路,电路其他地方完好
D.连接电源处出现断路,电路其他地方完好

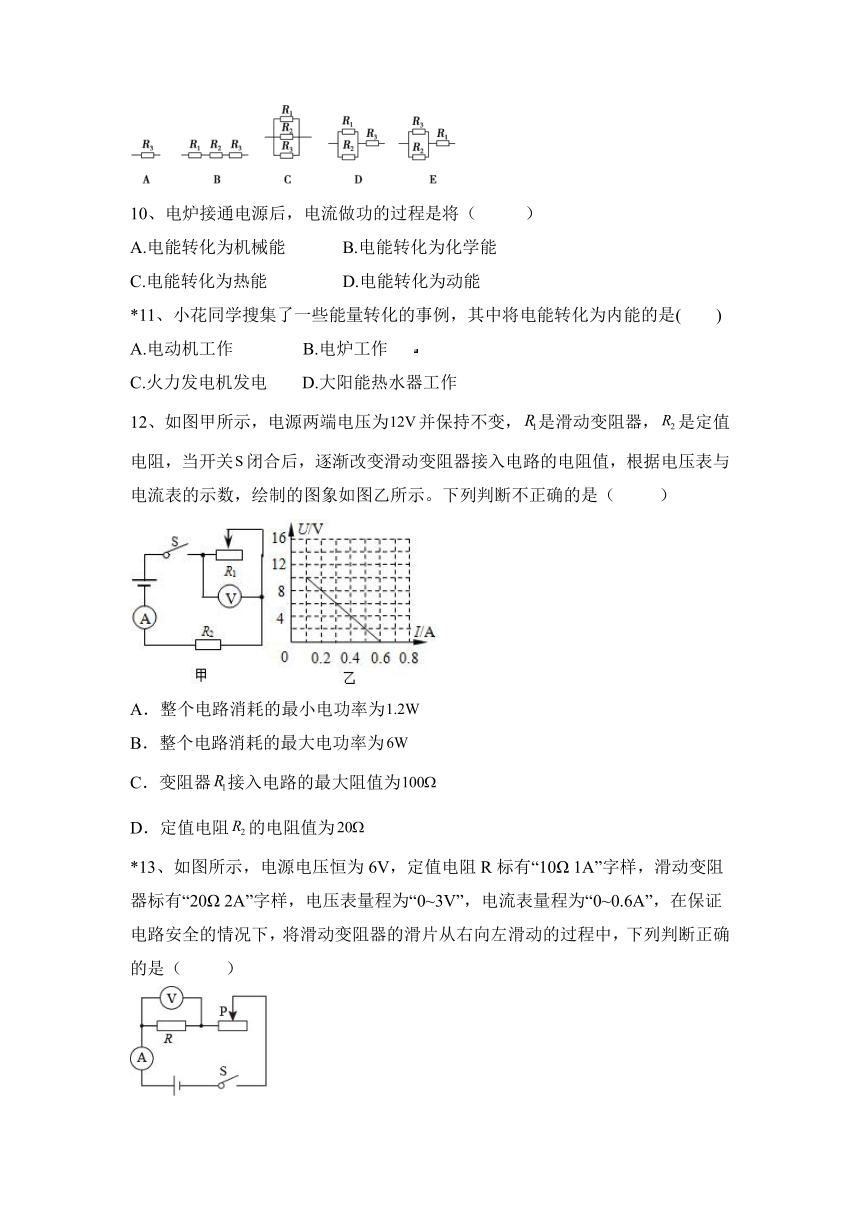

9、用稳压电源和三根电阻丝R1、R2、R3来加热一桶水，三根电阻丝采用如图所示的几种连接方式，则供热最快的是(　　)
10、电炉接通电源后，电流做功的过程是将（ ）
A.电能转化为机械能 B.电能转化为化学能
C.电能转化为热能 D.电能转化为动能
*11、小花同学搜集了一些能量转化的事例，其中将电能转化为内能的是( )
A.电动机工作 B.电炉工作
C.火力发电机发电 D.大阳能热水器工作
12、如图甲所示，电源两端电压为并保持不变，是滑动变阻器，是定值电阻，当开关闭合后，逐渐改变滑动变阻器接入电路的电阻值，根据电压表与电流表的示数，绘制的图象如图乙所示。下列判断不正确的是（ ）
A．整个电路消耗的最小电功率为
B．整个电路消耗的最大电功率为
C．变阻器接入电路的最大阻值为
D．定值电阻的电阻值为
*13、如图所示，电源电压恒为6V，定值电阻R标有“10Ω 1A”字样，滑动变阻器标有“20Ω 2A”字样，电压表量程为“0~3V”，电流表量程为“0~0.6A”，在保证电路安全的情况下，将滑动变阻器的滑片从右向左滑动的过程中，下列判断正确的是（ ）
A．电压表示数比电流表示数先到达最大值
B．电压表与电流表示数之比变小
C．该电路的最大功率为3.6W

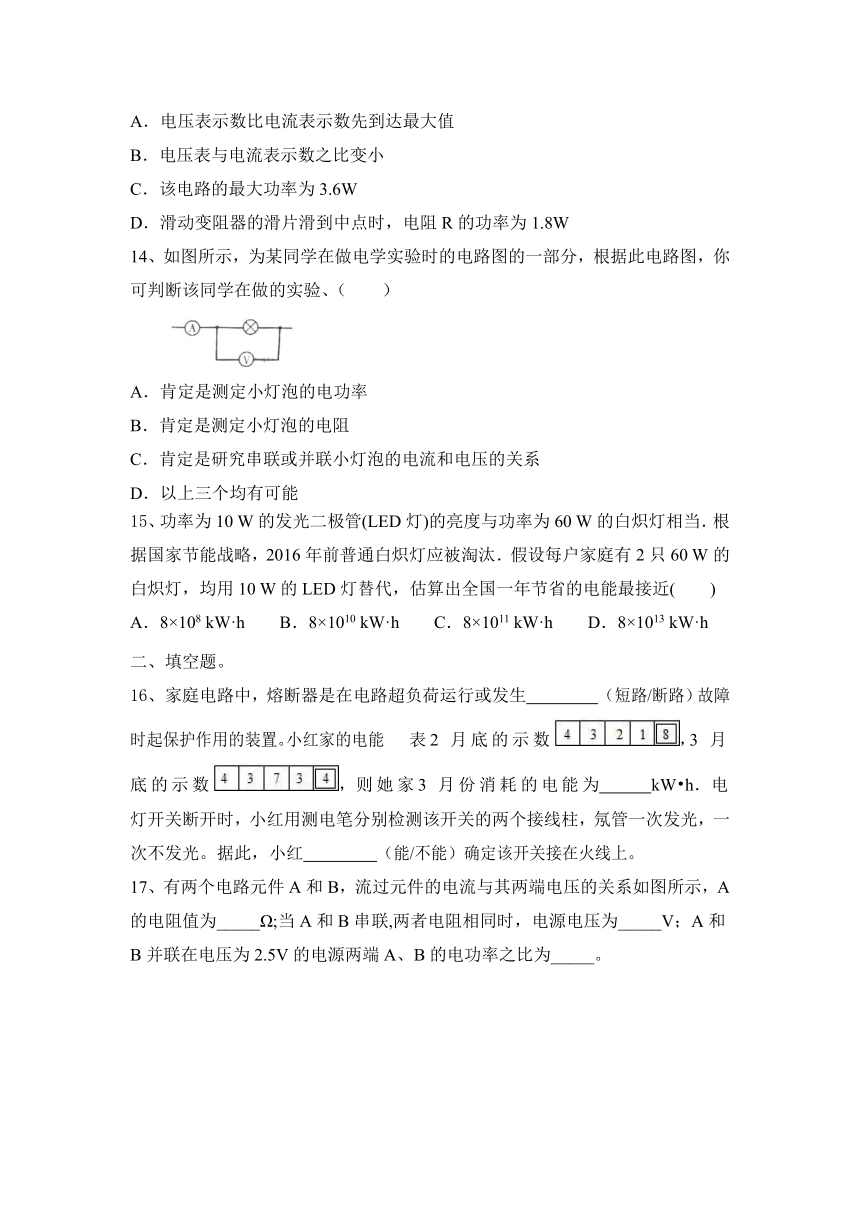

D．滑动变阻器的滑片滑到中点时，电阻R的功率为1.8W
14、如图所示，为某同学在做电学实验时的电路图的一部分，根据此电路图，你可判断该同学在做的实验、（ ）
A．肯定是测定小灯泡的电功率
B．肯定是测定小灯泡的电阻
C．肯定是研究串联或并联小灯泡的电流和电压的关系
D．以上三个均有可能
15、功率为10 W的发光二极管(LED灯)的亮度与功率为60 W的白炽灯相当．根据国家节能战略，2016年前普通白炽灯应被淘汰．假设每户家庭有2只60 W的白炽灯，均用10 W的LED灯替代，估算出全国一年节省的电能最接近(　　)
A．8×108 kW·h B．8×1010 kW·h C．8×1011 kW·h D．8×1013 kW·h
二、填空题。
16、家庭电路中，熔断器是在电路超负荷运行或发生 （短路/断路）故障时起保护作用的装置。小红家的电能 表 2 月底的示数， 3 月底的示数， 则她家 3 月份消耗的电能为 kW h．电灯开关断开时，小红用测电笔分别检测该开关的两个接线柱，氖管一次发光，一次不发光。据此，小红 （能/不能）确定该开关接在火线上。

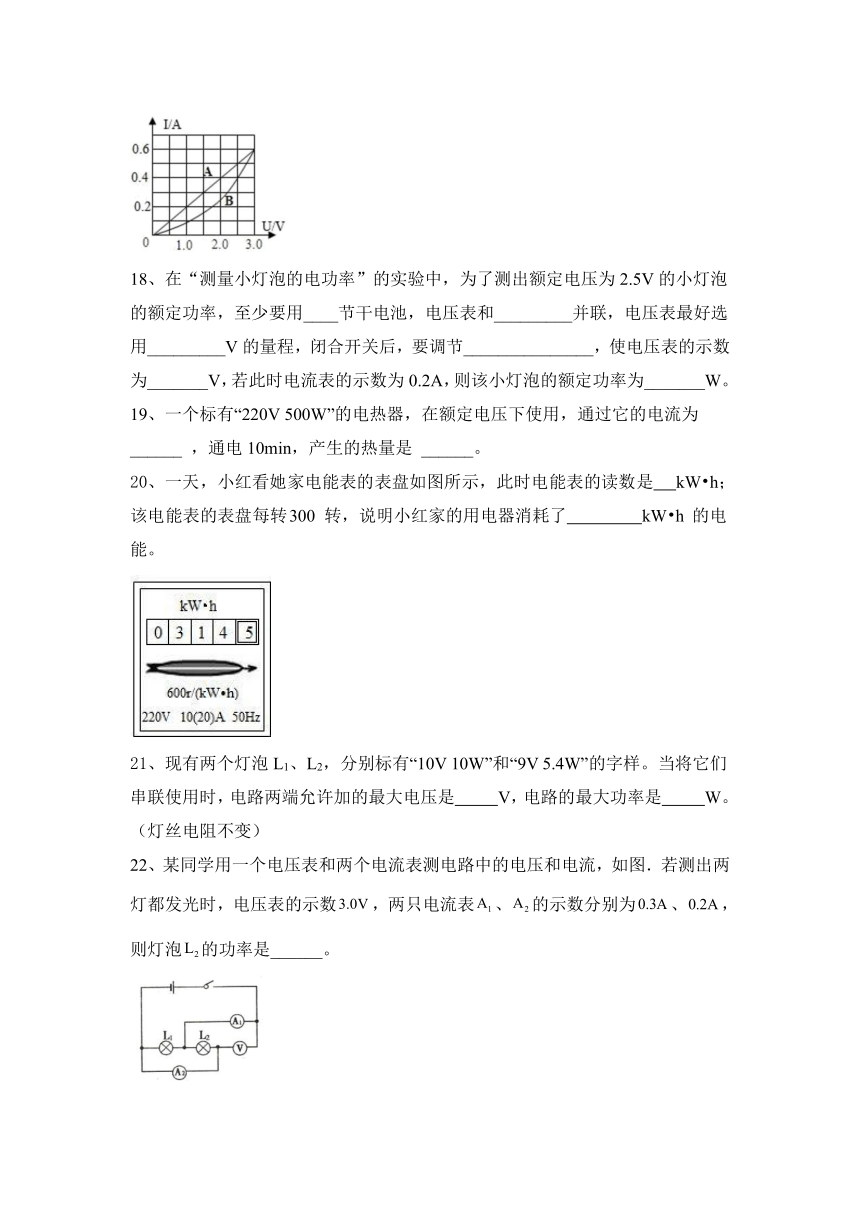

17、有两个电路元件A和B，流过元件的电流与其两端电压的关系如图所示，A的电阻值为_____Ω;当A和B串联,两者电阻相同时，电源电压为_____V；A和B并联在电压为2.5V的电源两端A、B的电功率之比为_____。
18、在“测量小灯泡的电功率”的实验中，为了测出额定电压为2.5V的小灯泡的额定功率，至少要用____节干电池，电压表和_________并联，电压表最好选用_________V的量程，闭合开关后，要调节_______________，使电压表的示数为_______V，若此时电流表的示数为0.2A，则该小灯泡的额定功率为_______W。
19、一个标有“220V 500W”的电热器，在额定电压下使用，通过它的电流为 ______ ，通电10min，产生的热量是 ______。
20、一天，小红看她家电能表的表盘如图所示，此时电能表的读数是 kW h；该电能表的表盘每转 300 转，说明小红家的用电器消耗了 kW h 的电能。
21、现有两个灯泡L1、L2，分别标有“10V 10W”和“9V 5.4W”的字样。当将它们串联使用时，电路两端允许加的最大电压是 V，电路的最大功率是 W。（灯丝电阻不变）
22、某同学用一个电压表和两个电流表测电路中的电压和电流，如图．若测出两灯都发光时，电压表的示数，两只电流表、的示数分别为、，则灯泡的功率是______。
23、如图所示，是晨晨同学探究焦耳定律的部分实验装置，已知R甲=5Ω，R乙=10Ω，在探究电流通过导体产生的热量与电阻大小的关系时，应将两电阻丝 ______ 联在电路，若电路中的电流为0.3A，则甲电阻丝在1 min内产生的热量为 ______ J。
三、实验题。
24、在“探究电流产生的热量与哪些因素有关”的实验中，提供了如图的实验器材，其中R1＞R2。
实验一：探究电流产生的热量与电阻的关系：
（1）请按照图中的电路图将对应实物图连接完整；
（2）电路中电阻丝的连接方式是为了控制_____；电阻丝放出热量的多少，通过_____来进行判断：
（3）闭合开关，经过一定时间，用电阻丝R1热的煤油温度升高了△t1，用电阻丝R2加热的煤油温度升高了△t2，那么△t1_____△t2（选填“大于”，“等于”或“小于”）
实验二：探宂电流产生的热量与电流的关系
（4）闭合开关，移动滑动变阻器的滑动触头，使电路中的电流变成实验一中电流的2倍，且通电时间相同。实验发现：用电阻丝R1（或R2）加热的煤油，温度升高（或）_____2 （或2△t2）（选填“大于“等于”或“小于”），该实验说明电流产生的热量与电流的_____正比例关系。
（5）你认为做这个实验产生误差的主要原因是_____．
25、甲图是小明同学“测小灯泡的功率”实验的电路图，乙图是连接不完整的实物图，其中电源是两节干电池，灯泡的额定电压为2.5V，额定功率约为1W。
对照电路图，用笔画线代替导线。把乙图所示电路中未连接部分连接好。
当闭合开关后，发现小灯泡不发光。电流表的示数为零，电压表示数为3V，产生此故障的原因可能是下列情况中的_______和_________；若连接好电路后闭合开关，发现无论如何移动变阻器的滑片，电压表、电流表均有示数，但都不改变，原因可能是________。
A．小灯泡短路 B．小灯泡的灯丝断了 C．小灯泡与灯座接触不良
D．电压表的正负接线柱接反 E．滑动变阻器接线不正确
故障排除后正确连接电路，闭合开关，调节滑动变阻器的滑片，使电压表示数为______ V时，小灯泡正常发光。此时其电流的大小如图丙所示，其大小为_______ A，小灯泡的额定功率为_________W。灯泡正常发光时的电阻的大小为_________Ω。
四、计算题。
26、如图所示，电源电压为12 V，电阻R1＝24 Ω，电阻R2的电功率为24 W，求：
（1）通过电阻R1的电流。
（2）电阻R1的电功率。
（3）通过电阻R2的电流。
（4）电流表的示数。
（5）电路的总功率。
（6）电路在10 min内消耗的总电能。
27、某电水壶有加热档和保温档，现盛有2kg温度为20℃的水，接在220V家庭电路给水加热，通电10min水到达100℃，电水壶自动进入保温状态，它正常工作时的功率和时间的关系图象如图所示．（C水=4.2×103J/（kg ℃），试求：
（1）加热过程中水吸收的热量是多少？
（2）加热时电水壶的热效率是多少？
（3）保温状态下，电水壶消耗的电能是多少焦？
2022—2023学年物理人教版九年级全一册第18章：电功率 分层选练题含答案
人教版第18章：电功率
一、选择题。
1、下列四个单位，哪个是电能的单位？ （ ）
A．A·s 　　 　B．J/s 　 C．W　　　　　D．kW·h
【答案】D
2、小明家记录5月初电能表示数为1432.7度，电能表的部分参数及6月初的示数如图所示，下列说法正确的是（ ）
A．电能表是测量用电器电功率的仪表
B．接入电路用电器的总功率不能超过22 kW
C．小明家5月初至6月初消耗的电能是105 kW·h
D．若电能表转盘在10 min内转过250 r，则用电器的总功率为1 kW
【答案】C
3、如图是测定小灯泡电功率的实验电路,电路连接正确后闭合开关,发现灯不亮,电流表指针稍有偏转,电压表指针几乎不动,产生这一现象的原因可能是 (　　)
A.灯泡断路 B.滑动变阻器短路
C.灯丝电阻值过大 D.滑动变阻器连入电路阻值过大
【答案】D。
4、下列各种方法和措施中，不是为了防止电热危害的是( )
A．电脑机箱中安有电风扇
B．炎热夏天，连续长时间工作的电视机要停用一会儿
C．天气潮湿时，长期不用的电器隔一段时间要通一次电
D．电视机的后盖上有许多散热孔
【答案】C
5、如图所示，电阻R1＝20 Ω，电动机的绕组的电阻R2＝10 Ω.当电键打开时，电流表的示数是0.5 A，当电键合上后，电动机转动起来，电路两端的电压不变，电流表的示数I和电路消耗的电功率应是 (　　)
A．I＝1.5 A B．I＜1.5 A C．P＝15 W D．P＜15 W
【答案】BD
6、电能表测量的物理量是（ ）
A.电流 B.电压 C.电功率 D.电功
【答案】D
7、将标有“0.3A 10Ω”字样的灯泡甲和“0.2A 15Ω”字样的灯泡乙，分别串联和并联后，接在电压为2.5V的电源两端，不考虑温度对电阻的影响，下列说法中正确的是（ ）
A．串联时，两灯都能正常发光
B．串联时，甲灯比乙灯更亮
C．并联时，通过两灯的电流相等
D．并联时，甲灯的实际功率比乙灯的实际功率大
【答案】D
8、在做“测量小灯泡功率”的实验中,小明按图连接好电路,闭合电路后,发现无论怎样调节滑动变阻器,小灯泡都不亮,电流表、电压表均无示数。下列对故障原因的猜测不正确的是(　　)
A.电灯泡处出现短路,电路其他地方完好
B.电流表处出现断路,电路其他地方完好
C.滑动变阻器出现断路,电路其他地方完好
D.连接电源处出现断路,电路其他地方完好
【答案】A。
9、用稳压电源和三根电阻丝R1、R2、R3来加热一桶水，三根电阻丝采用如图所示的几种连接方式，则供热最快的是(　　)
【答案】C
10、电炉接通电源后，电流做功的过程是将（ ）
A.电能转化为机械能 B.电能转化为化学能
C.电能转化为热能 D.电能转化为动能
【答案】C
*11、小花同学搜集了一些能量转化的事例，其中将电能转化为内能的是( )
A.电动机工作 B.电炉工作
C.火力发电机发电 D.大阳能热水器工作
【答案】B
12、如图甲所示，电源两端电压为并保持不变，是滑动变阻器，是定值电阻，当开关闭合后，逐渐改变滑动变阻器接入电路的电阻值，根据电压表与电流表的示数，绘制的图象如图乙所示。下列判断不正确的是（ ）
A．整个电路消耗的最小电功率为
B．整个电路消耗的最大电功率为
C．变阻器接入电路的最大阻值为
D．定值电阻的电阻值为
【答案】B
*13、如图所示，电源电压恒为6V，定值电阻R标有“10Ω 1A”字样，滑动变阻器标有“20Ω 2A”字样，电压表量程为“0~3V”，电流表量程为“0~0.6A”，在保证电路安全的情况下，将滑动变阻器的滑片从右向左滑动的过程中，下列判断正确的是（ ）
A．电压表示数比电流表示数先到达最大值
B．电压表与电流表示数之比变小
C．该电路的最大功率为3.6W
D．滑动变阻器的滑片滑到中点时，电阻R的功率为1.8W
【答案】A
14、如图所示，为某同学在做电学实验时的电路图的一部分，根据此电路图，你可判断该同学在做的实验、（ ）
A．肯定是测定小灯泡的电功率
B．肯定是测定小灯泡的电阻
C．肯定是研究串联或并联小灯泡的电流和电压的关系
D．以上三个均有可能
【答案】D
15、功率为10 W的发光二极管(LED灯)的亮度与功率为60 W的白炽灯相当．根据国家节能战略，2016年前普通白炽灯应被淘汰．假设每户家庭有2只60 W的白炽灯，均用10 W的LED灯替代，估算出全国一年节省的电能最接近(　　)
A．8×108 kW·h B．8×1010 kW·h C．8×1011 kW·h D．8×1013 kW·h
【答案】B
二、填空题。
16、家庭电路中，熔断器是在电路超负荷运行或发生 （短路/断路）故障时起保护作用的装置。小红家的电能 表 2 月底的示数， 3 月底的示数， 则她家 3 月份消耗的电能为 kW h．电灯开关断开时，小红用测电笔分别检测该开关的两个接线柱，氖管一次发光，一次不发光。据此，小红 （能/不能）确定该开关接在火线上。
【答案】短路；51.6；不能
17、有两个电路元件A和B，流过元件的电流与其两端电压的关系如图所示，A的电阻值为_____Ω;当A和B串联,两者电阻相同时，电源电压为_____V；A和B并联在电压为2.5V的电源两端A、B的电功率之比为_____。
【答案】5 6 5：4
18、在“测量小灯泡的电功率”的实验中，为了测出额定电压为2.5V的小灯泡的额定功率，至少要用____节干电池，电压表和_________并联，电压表最好选用_________V的量程，闭合开关后，要调节_______________，使电压表的示数为_______V，若此时电流表的示数为0.2A，则该小灯泡的额定功率为_______W。
【答案】2 小灯泡 0 3 滑动变阻器 2.5 0.5
19、一个标有“220V 500W”的电热器，在额定电压下使用，通过它的电流为 ______ ，通电10min，产生的热量是 ______。
【答案】2.27A； 3×105J
20、一天，小红看她家电能表的表盘如图所示，此时电能表的读数是 kW h；该电能表的表盘每转 300 转，说明小红家的用电器消耗了 kW h 的电能。
【答案】314.5；0.5
21、现有两个灯泡L1、L2，分别标有“10V 10W”和“9V 5.4W”的字样。当将它们串联使用时，电路两端允许加的最大电压是 V，电路的最大功率是 W。（灯丝电阻不变）
【答案】15 9
22、某同学用一个电压表和两个电流表测电路中的电压和电流，如图．若测出两灯都发光时，电压表的示数，两只电流表、的示数分别为、，则灯泡的功率是______。
【答案】
23、如图所示，是晨晨同学探究焦耳定律的部分实验装置，已知R甲=5Ω，R乙=10Ω，在探究电流通过导体产生的热量与电阻大小的关系时，应将两电阻丝 ______ 联在电路，若电路中的电流为0.3A，则甲电阻丝在1 min内产生的热量为 ______ J。
【答案】串 27
三、实验题。
24、在“探究电流产生的热量与哪些因素有关”的实验中，提供了如图的实验器材，其中R1＞R2。
实验一：探究电流产生的热量与电阻的关系：
（1）请按照图中的电路图将对应实物图连接完整；
（2）电路中电阻丝的连接方式是为了控制_____；电阻丝放出热量的多少，通过_____来进行判断：
（3）闭合开关，经过一定时间，用电阻丝R1热的煤油温度升高了△t1，用电阻丝R2加热的煤油温度升高了△t2，那么△t1_____△t2（选填“大于”，“等于”或“小于”）
实验二：探宂电流产生的热量与电流的关系
（4）闭合开关，移动滑动变阻器的滑动触头，使电路中的电流变成实验一中电流的2倍，且通电时间相同。实验发现：用电阻丝R1（或R2）加热的煤油，温度升高（或）_____2 （或2△t2）（选填“大于“等于”或“小于”），该实验说明电流产生的热量与电流的_____正比例关系。
（5）你认为做这个实验产生误差的主要原因是_____．
【答案】如图所示：
(1). 见上图
(2). 电流相等 (3). 温度计的示数 (4). 大于
(5). 大于 (6). 大小不成 (7). 两瓶煤油的质量大小是否相等
25、甲图是小明同学“测小灯泡的功率”实验的电路图，乙图是连接不完整的实物图，其中电源是两节干电池，灯泡的额定电压为2.5V，额定功率约为1W。
对照电路图，用笔画线代替导线。把乙图所示电路中未连接部分连接好。
当闭合开关后，发现小灯泡不发光。电流表的示数为零，电压表示数为3V，产生此故障的原因可能是下列情况中的_______和_________；若连接好电路后闭合开关，发现无论如何移动变阻器的滑片，电压表、电流表均有示数，但都不改变，原因可能是________。
A．小灯泡短路 B．小灯泡的灯丝断了 C．小灯泡与灯座接触不良
D．电压表的正负接线柱接反 E．滑动变阻器接线不正确
故障排除后正确连接电路，闭合开关，调节滑动变阻器的滑片，使电压表示数为______ V时，小灯泡正常发光。此时其电流的大小如图丙所示，其大小为_______ A，小灯泡的额定功率为_________W。灯泡正常发光时的电阻的大小为_________Ω。
【答案】连接0.6A与A接线柱 B和C E 2.5 0.32 0.8 7.8
四、计算题。
26、如图所示，电源电压为12 V，电阻R1＝24 Ω，电阻R2的电功率为24 W，求：
（1）通过电阻R1的电流。
（2）电阻R1的电功率。
（3）通过电阻R2的电流。
（4）电流表的示数。
（5）电路的总功率。
（6）电路在10 min内消耗的总电能。
【答案】 (1)通过R1的电流：I1＝＝＝0.5 A。
(2)方法一：电阻R1的电功率为P1＝U1I1＝12 V×0.5 A＝6 W；
方法二：电阻R1的电功率为P1＝＝＝6 W。
(3)由P＝UI可得，通过电阻R2的电流：I2＝＝＝2 A。
(4)电流表测干路电流，则电流表的示数：I＝I1＋I2＝0.5 A＋2 A＝2.5 A。
(5)方法一：电路的总电功率为P＝P1＋P2＝6 W＋24 W＝30 W；
方法二：电路的总电功率为P＝UI＝12 V×2.5 A＝30 W。
(6)由P＝可得，电路消耗的总电能：W＝Pt＝30 W×10×60 s＝18000 J。
27、某电水壶有加热档和保温档，现盛有2kg温度为20℃的水，接在220V家庭电路给水加热，通电10min水到达100℃，电水壶自动进入保温状态，它正常工作时的功率和时间的关系图象如图所示．（C水=4.2×103J/（kg ℃），试求：
（1）加热过程中水吸收的热量是多少？
（2）加热时电水壶的热效率是多少？
（3）保温状态下，电水壶消耗的电能是多少焦？
【答案】（1）6.72×105J； （2）93.3%； （3）24000焦
