第2节　电流和电路
第十五章　电流和电路
夯实基础
精英题库
1.下列说法正确的是( )
A.负电荷定向移动不能形成电流
B.电路中只要有电源，就一定有电流
C.只有正电荷定向移动才能形成电流
D.在电源外部，电流的方向是从电源正极经用电器流向负极
D

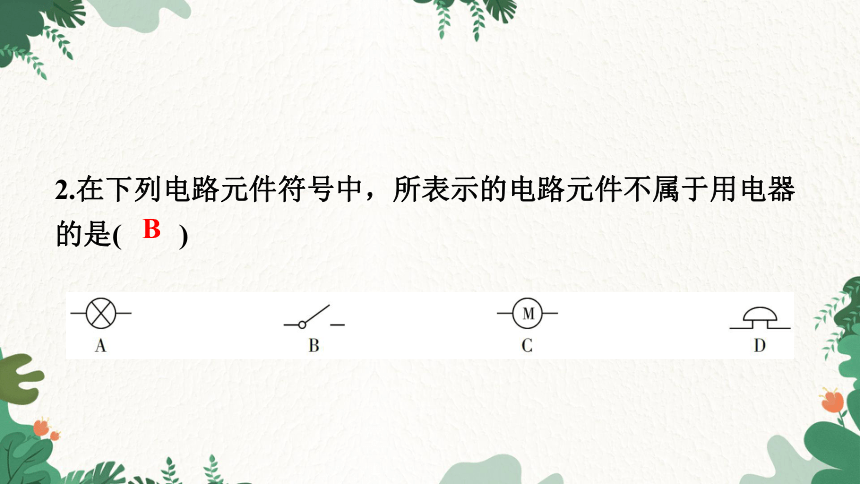

2.在下列电路元件符号中，所表示的电路元件不属于用电器的是( )
B
A.验电器原理是异种电荷相互吸引
B.C棒与其手柄D均为导体
C.当C棒接触两验电器的金属球时，产生的电流方向为A到B
D.丝绸摩擦玻璃棒的过程中，电子是由丝绸转移到玻璃棒

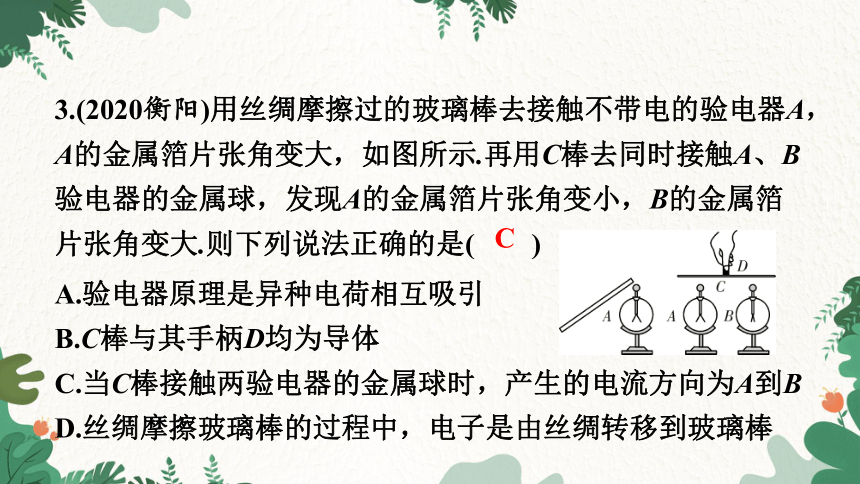

3.(2020衡阳)用丝绸摩擦过的玻璃棒去接触不带电的验电器A，A的金属箔片张角变大，如图所示.再用C棒去同时接触A、B验电器的金属球，发现A的金属箔片张角变小，B的金属箔片张角变大.则下列说法正确的是( )
C
第4题图

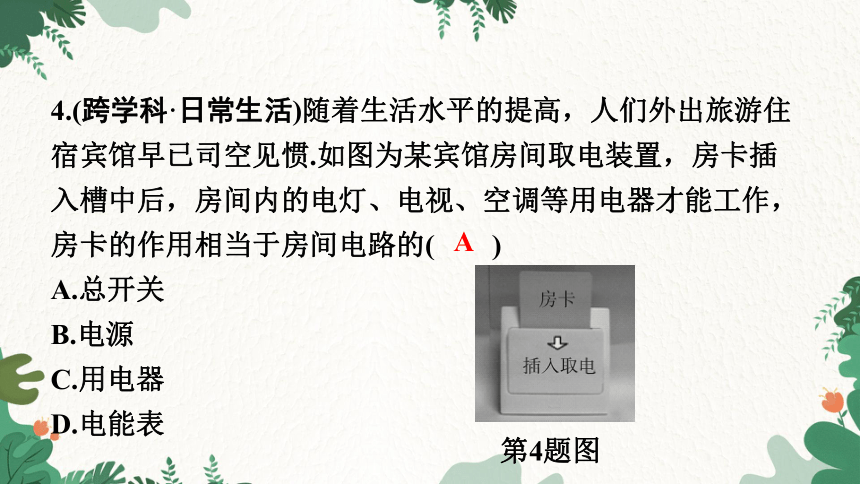

4.(跨学科·日常生活)随着生活水平的提高，人们外出旅游住宿宾馆早已司空见惯.如图为某宾馆房间取电装置，房卡插入槽中后，房间内的电灯、电视、空调等用电器才能工作，房卡的作用相当于房间电路的( )
A.总开关　
B.电源　
C.用电器　
D.电能表
A
第5题图

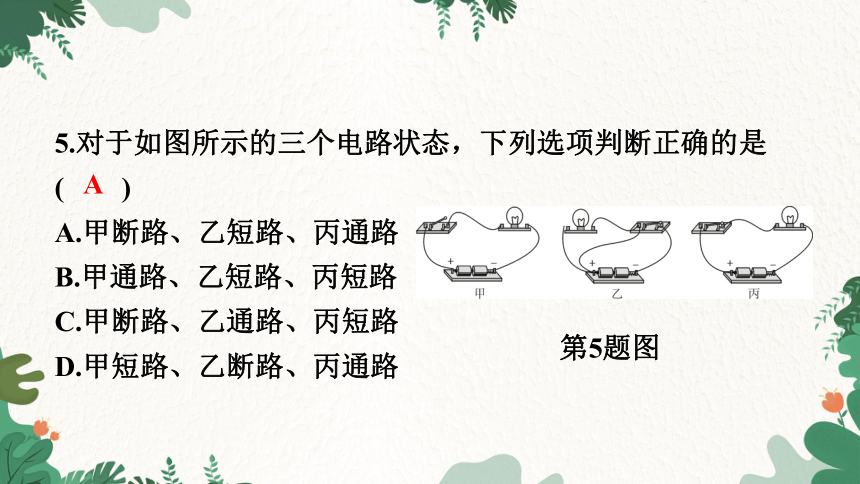

5.对于如图所示的三个电路状态，下列选项判断正确的是( )
A.甲断路、乙短路、丙通路　
B.甲通路、乙短路、丙短路
C.甲断路、乙通路、丙短路　
D.甲短路、乙断路、丙通路
A
A.S1断开，S2闭合时，电路是短路
B.S1闭合，S2断开时，小灯泡不发光
C.S1和S2都闭合时，小灯泡将烧坏
D.S1和S2都断开，电源中仍有电流通过

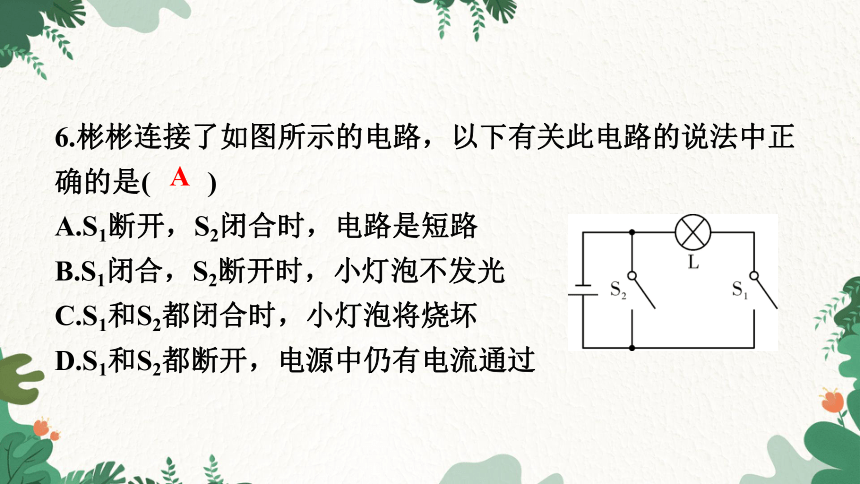

6.彬彬连接了如图所示的电路，以下有关此电路的说法中正确的是( )
A
7.如图是某同学在做连接串、并联电路实验的实物图，与这个实物路图相对应的电路图是( )
C
8.要让一段电路中有电流，首先必须是　 　电路，其次电路中要有　 　.
　电源　
　闭合　
9.(2021辽宁)如图所示的运油车正在卸油，快速流出的油和油罐由于　 　现象会积累过多电荷，为防止发生事故，将一条“绳子”把运油车与静电消除器相连，“绳子”芯应是　 　(选填“导体”或“绝缘体”).若多余的电子经静电消除器上的接地线流向大地，
则接地线中的电流方向　 _
(选填“向上”或“向下”).
　向上
　导体　
　摩擦起电　
10.(2021威海)避雷针能让建筑物避免雷击，当云层电荷较多时，避雷针与云层之间的空气被击穿，使带电云层通过空气与避雷针、导线和大地相连形成通路，此时空气是　 　体；若云层带正电，则电流的方向是　 　(选填“从云层到大地”或“从大地到云层”).
　从云层到大地　
　导　
第11题图
11.根据实物图，在虚线框中画出电路图.
　如图所示：
　第11题答案图
12.根据左侧的电路图，补充完成右侧的实物连接.　
第12题图　
如图所示：
第12题答案图
13.如图所示，某反恐小组的拆弹专家在拆除恐怖分子安装的定时爆炸装置.为使爆炸装置停止工作，应剪断导线　 _
(选填“a”或“b”)，拆除前起爆器上没有电流通过，原因是　 　.
　导线b将起爆器短路　
　a
14.酸甜多汁的水果不仅可以为我们身体提供能量，还可以发电.如图所示是某实验小组制作的水果电池.
(1)图中水果的作用相当于电路中的　 　(选填“电源”“开关”或“用电器”).水果电池工作时将自身贮存的化学能转化为　 　.
　电能　
　电源　
(2)图中的发光二极管的两根引脚中，较长的为　 　极，此时二极管能发光，说明水果电池的正极是　 　(选填
“A”或“B”)端.导线BC中自由电子的运动方向是
　 　(选填“从B到C”或“从C到B”).
(3)若将图中正在发光的二极管的两个接线柱位置对调，发现二极管不能发光，原因是二极管具有　 　性.
　单向导电　
　从C到B　
　B　
　正　
15.(2021上海)锂离子电池是一种充电电池，它主要依靠锂离子在正极和负极之间移动来工作.锂离子电池广泛应用于手机、数码相机、笔记本电脑.锂离子电池的充、放电过程如图所示.
(1)如图(a)所示，当对锂离子电池充电时，锂离子电池相当于　 　(选填“电源”或“用电器”).电池的正极上有锂离子(Li+)生成，生成的锂离子经过电解液穿过隔膜运动到电池的　 　.
(2)如图(b)所示，当锂离子电池放电时，嵌在负极材料中的锂离子脱出又运动回正极.当电池向外供电时，电压的作用使电路中的电荷发生定向移动形成电流，电流通过电动机，电能转化为　 　能，电动机工作.
　机械　
　负极　
　用电器　
谢谢大家！
