13.3电磁感应现象及应用

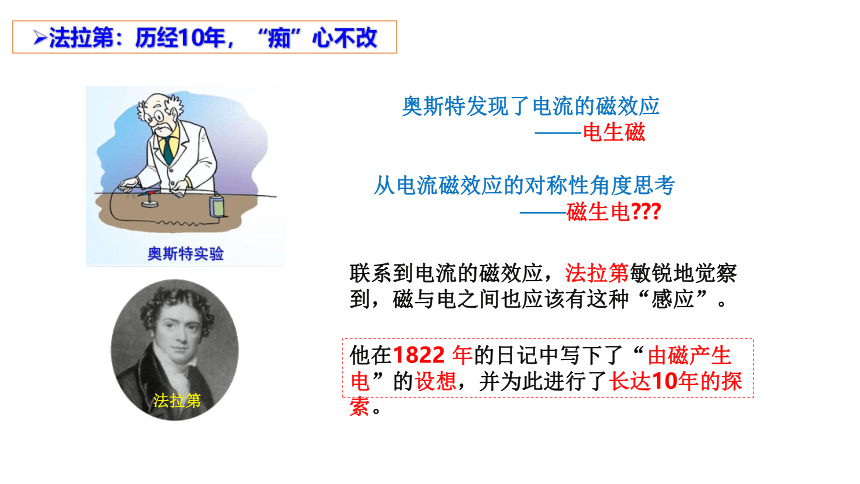

联系到电流的磁效应，法拉第敏锐地觉察到，磁与电之间也应该有这种“感应”。
法拉第
他在1822 年的日记中写下了“由磁产生电”的设想，并为此进行了长达10年的探索。
法拉第：历经10年，“痴”心不改
奥斯特发现了电流的磁效应
——电生磁
从电流磁效应的对称性角度思考
——磁生电

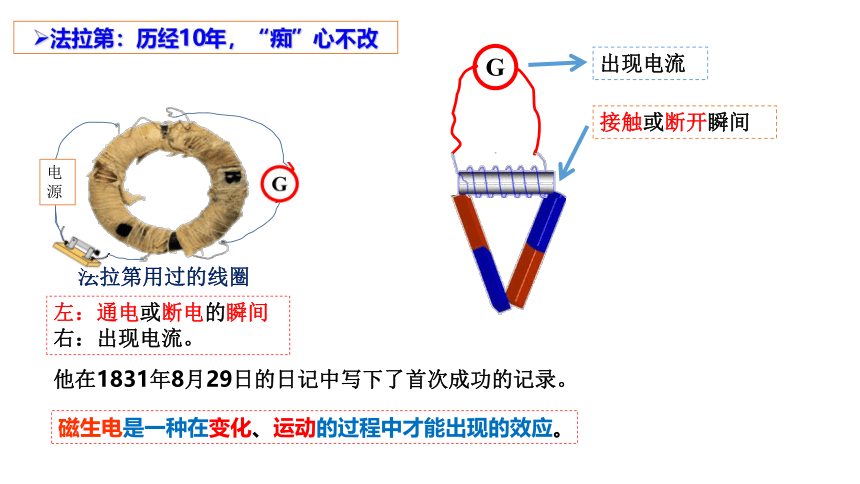

他在1831年8月29日的日记中写下了首次成功的记录。
法拉第用过的线圈
左：通电或断电的瞬间
右：出现电流。
法拉第：历经10年，“痴”心不改
电源
G
接触或断开瞬间
出现电流
磁生电是一种在变化、运动的过程中才能出现的效应。

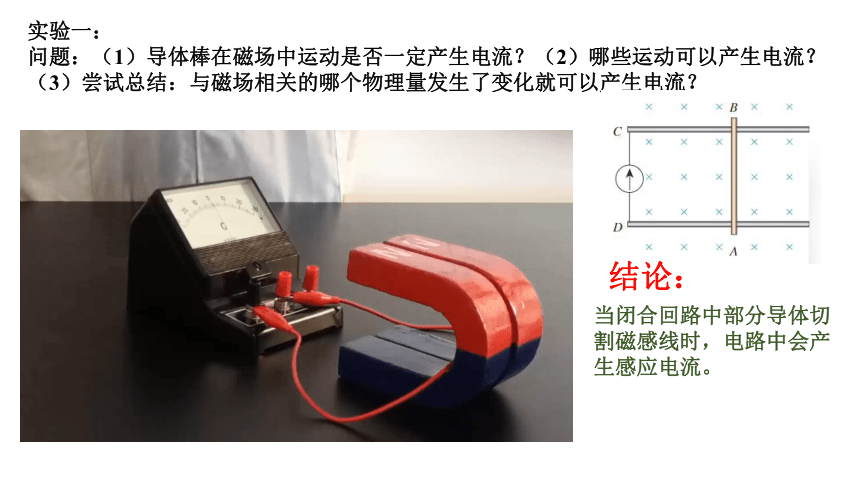

实验一：
问题：（1）导体棒在磁场中运动是否一定产生电流？（2）哪些运动可以产生电流？
（3）尝试总结：与磁场相关的哪个物理量发生了变化就可以产生电流？
当闭合回路中部分导体切割磁感线时，电路中会产生感应电流。
结论：
实验二：
问题：（1）条形磁铁哪些运动可以产生电流？
（2）尝试总结：与磁场相关的哪个物理量发生了变化就可以产生电流？
结论：
当磁铁和线圈发生相对
运动时，回路中有感应
电流产生；当磁铁和线
圈相对静止时，回路中
无感应电流

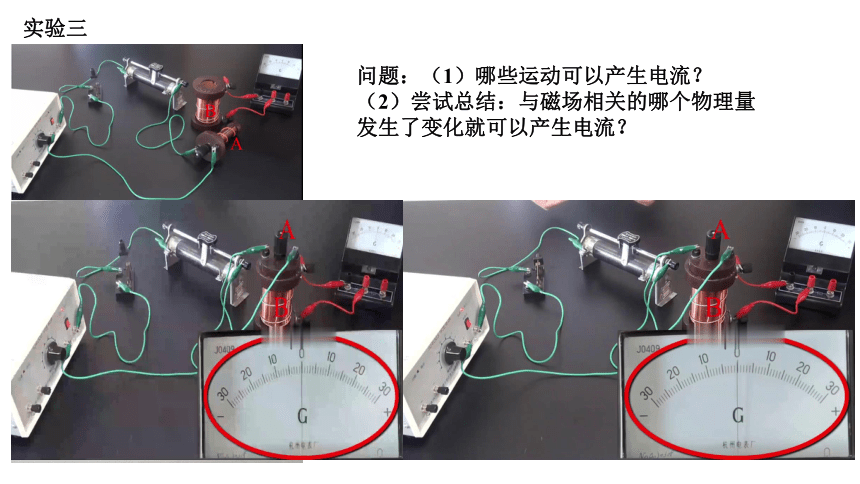

实验三
问题：（1）哪些运动可以产生电流？
（2）尝试总结：与磁场相关的哪个物理量发生了变化就可以产生电流？

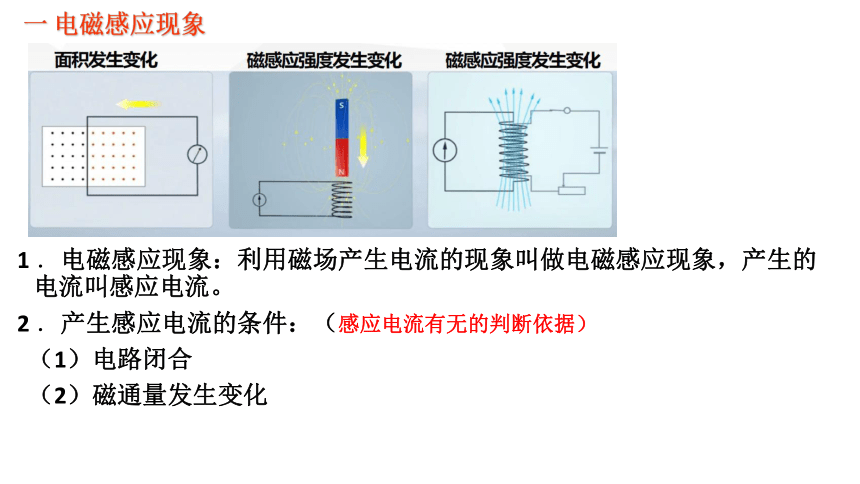

1 ．电磁感应现象：利用磁场产生电流的现象叫做电磁感应现象，产生的电流叫感应电流。
2 ．产生感应电流的条件：（感应电流有无的判断依据）
（1）电路闭合
（2）磁通量发生变化
一 电磁感应现象
例：下列图中能产生感应电流的是(　　)
【解析】根据产生感应电流的条件可判断：A选项中，电路没有闭合，无感应电流；B选项中，面积增大，穿过闭合电路的磁通量增大，有感应电流；C选项中，穿过线圈的磁感线相互抵消，Φ恒为零，ΔΦ＝0，无感应电流；D选项中，磁通量不发生变化，无感应电流。
【答案】B
分析下列各种情况，线圈有无感应电流产生？
绕轴转动(ad边向外)
从纸面向外平动
向上平动
无感应电流
有感应电流
有感应电流
地球其实是个磁场, 那么我们能够通过摇绳（电线）来发电吗？
二：地磁场
法拉第的圆盘发电机
人类第一台发电机
发电机
三 应用
实验室手摇发电机
三峡发电机组
电磁炉
无线充电器
金属探测器
自发电手电筒
一卡通
磁悬浮列车
