第6节 电流、电压和电阻

课件18张PPT。第6节

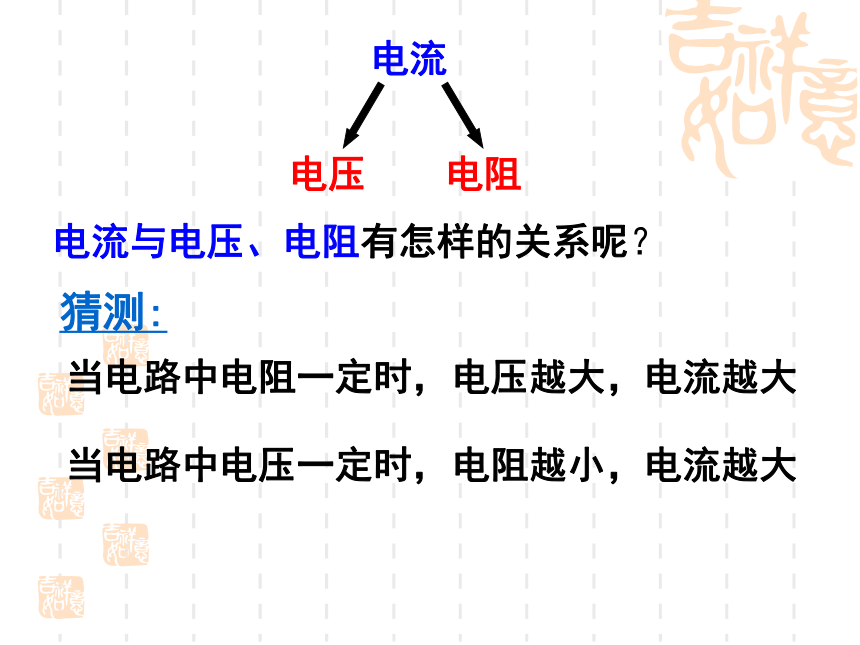

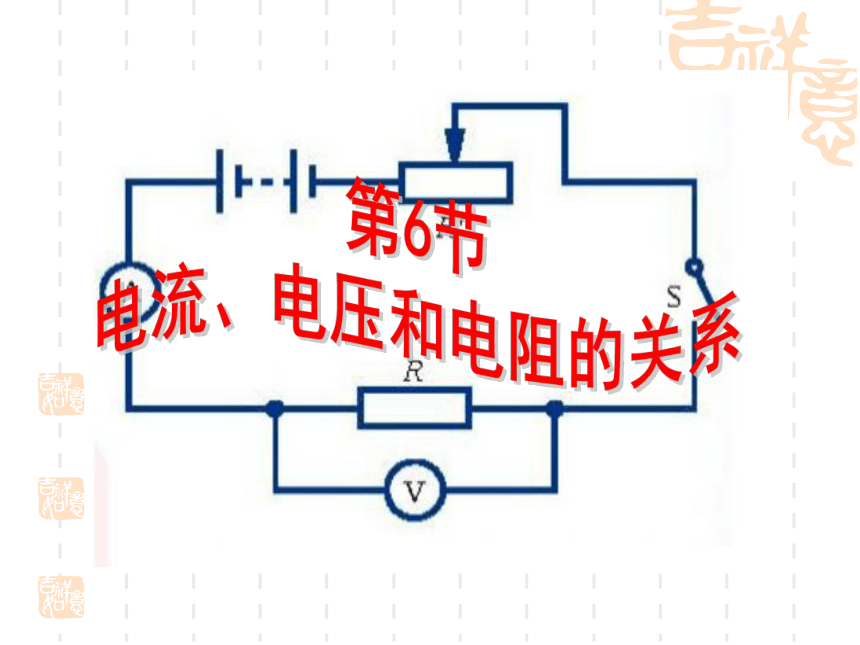

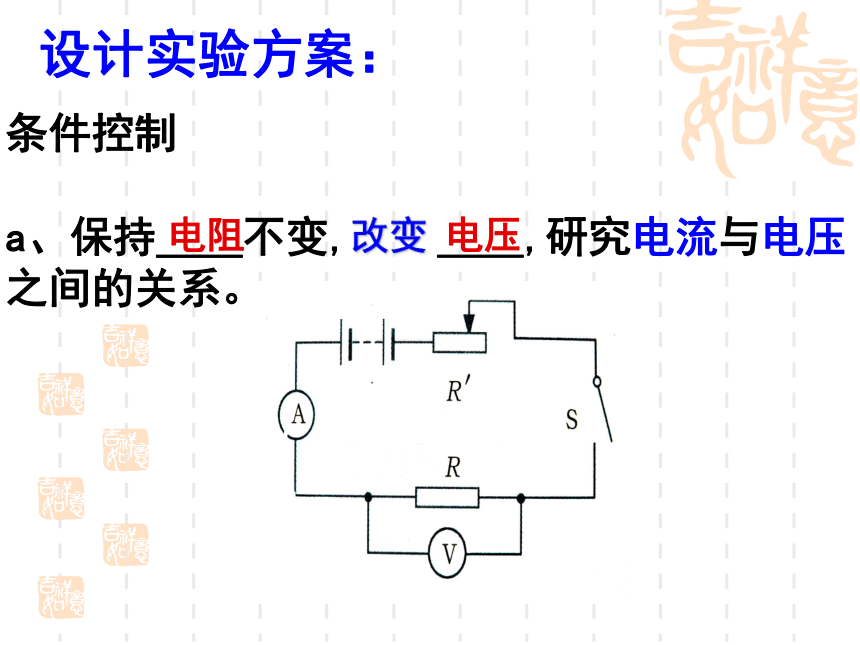

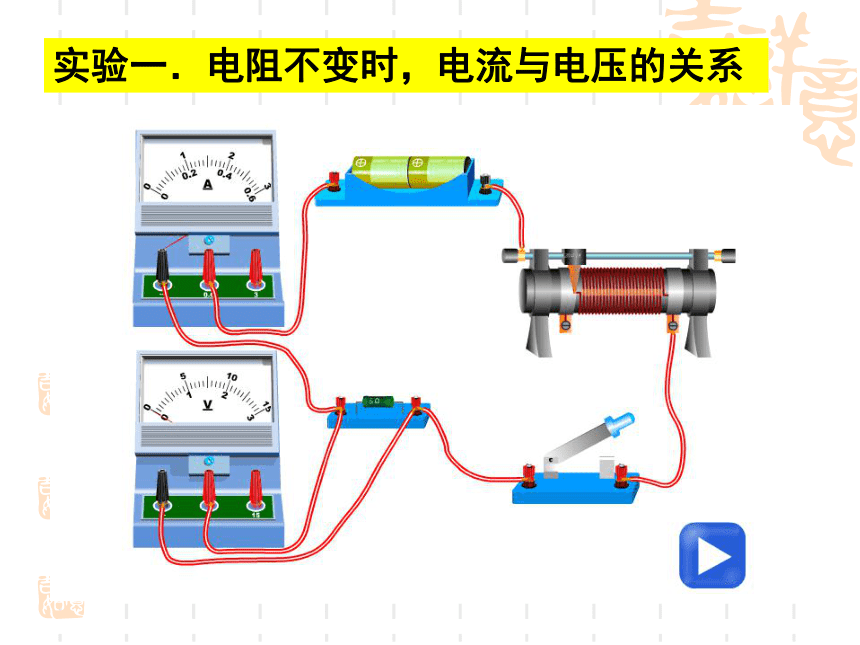

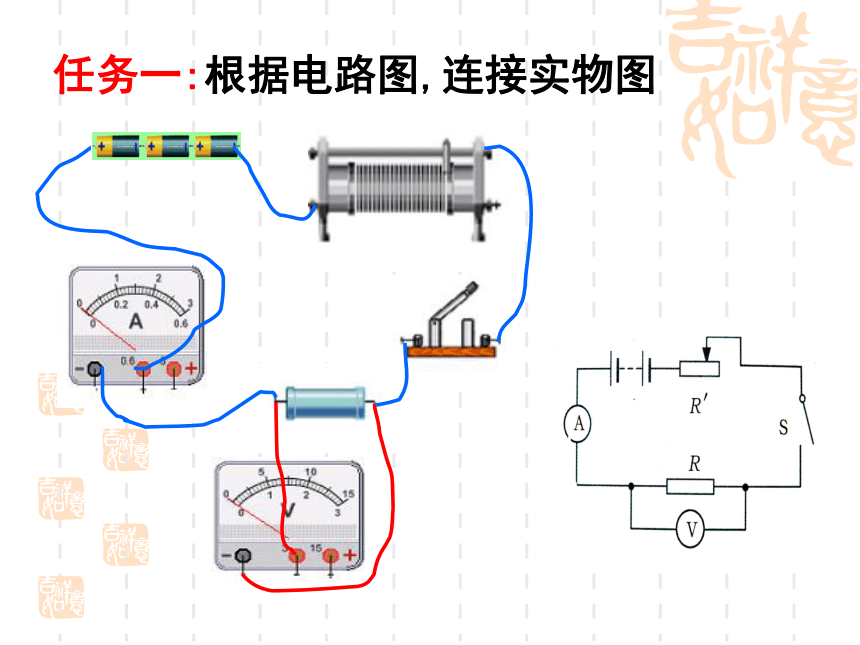

电流、电压和电阻的关系灯太暗了,你有哪些办法可以让它变得亮一些吗?办法一: 办法二:总结:增大电路中的电流增大电压电压越大,对电路中的电流推动越大减少电阻电阻越小,对电路中的电流阻碍越小电流电流与电压、电阻有怎样的关系呢？当电路中电阻一定时，猜测:电压电阻电压越大，电流越大电阻越小，电流越大当电路中电压一定时，条件控制 a、保持＿＿不变, ＿＿,研究电流与电压之间的关系。电阻电压设计实验方案：改变任务一:根据电路图,连接实物图实验一．电阻不变时，电流与电压的关系 保持电阻不变时，电流跟电压成＿＿＿关系。正比表格中的数据由实验时实际的填写。实验数据:保持电压不变时，电流跟电阻成＿＿关系。反比大家一起动手研究完成任务二注意：实验中误差的存在实验二．电压不变时，电流与电阻的关系 实验二．电压不变时，电流与电阻的关系 得出结论:电路中电阻一定时,电流与电压成正比。
电路中电压一定时,电流与电阻成反比。 导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。—— 欧姆定律公式：I —表示这段导体的电流U—表示这段导体两端的电压R—表示这段导体的电阻 变换公式：U=IR三者的单位如何呢？I＝UR欧姆定律的应用 例题1　一只电灯泡正常工作时的灯丝电阻是242欧，如果电灯线路的电压是220伏，求灯丝中通过的电流。解：已知R＝242欧，U＝220伏，I＝U/R＝220伏/242欧＝0.91安例题2　一个电热水器工作时电热丝的电阻是22欧，通过的电流是10安，求电热水器工作时两端的电压。解：已知R＝22欧，I＝10安
　　　　因为I＝U/R，所以U＝IRU＝IR＝10安×22欧＝220伏一段导体两端的电压为1.5伏时，导体中的电流为0.3安。如果电压增大到3伏，导体中的电流变为多大？解：已知U1＝1.5伏，I1＝0.3安因为电阻是导体本身的一种性质，它只跟导体的材料、长度、横截面积和温度有关，跟电流、电压无关。R＝U1/I1＝1.5伏/0.3安＝5欧I2＝U2/R=3伏/5欧=0.6安答：导体中的电流变为0.6安。今天你我的交流中，你有收获吗？1、会利用科学探究的方法研究电流、电压 和电阻的关系2、认识了伟大的物理学家欧姆，并知道欧姆定律及欧姆定律的公式3、能更熟练地连接电路??　 欧姆长期担任中学教师，实验缺少资料和仪器，但他始终坚持不懈地进行科学研究。
??　　欧姆定律发现初期，许多物理学家不能正确理解和评价这一发现，并遭到怀疑和尖锐的批评。直到1841年才引起德国科学界的重视。??? 　为纪念他，将测量电阻的物理量单位以欧姆的姓氏命名。??? 　 欧姆简介谢谢大家再见!
