【同步练习】苏科版初三物理上册 第十三章《电路初探》单元复习B卷（含答案）

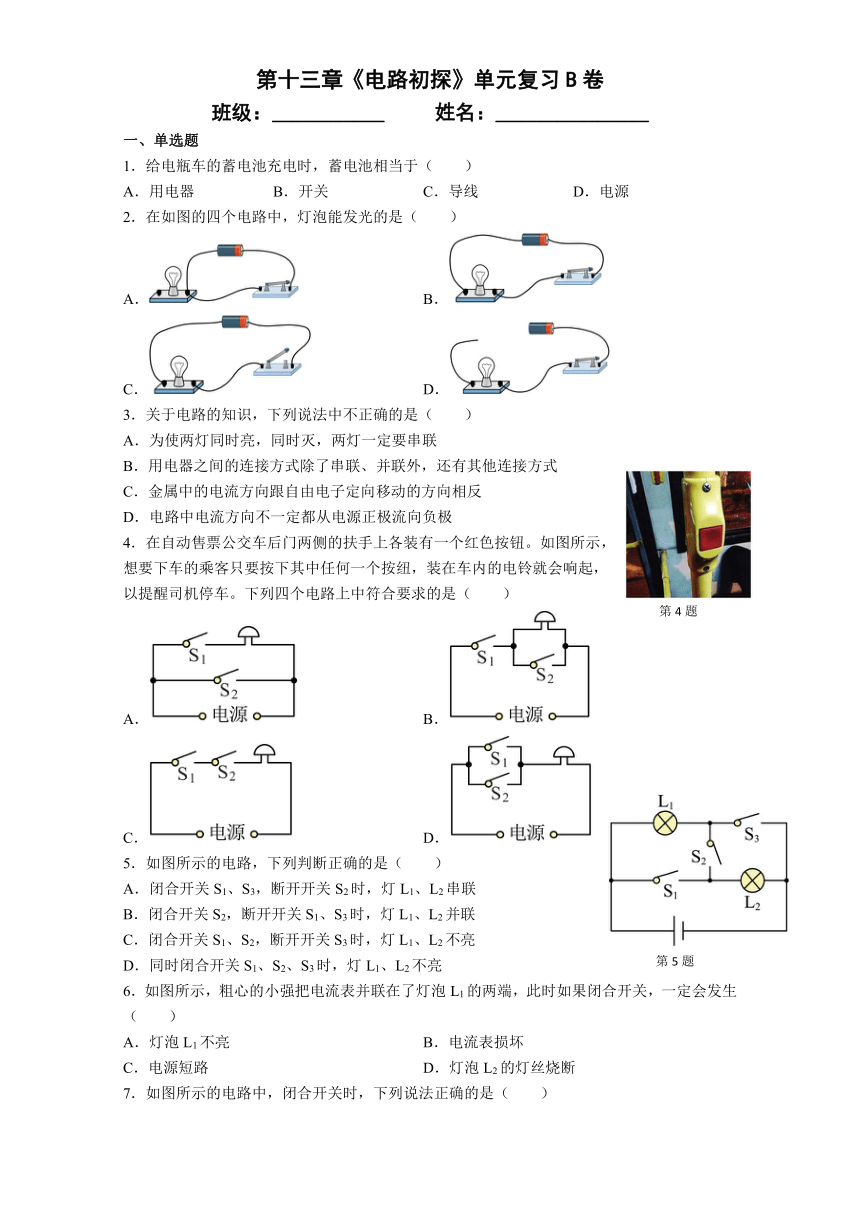

第十三章《电路初探》单元复习B卷
班级：___________ 姓名：_______________
一、单选题
1．给电瓶车的蓄电池充电时，蓄电池相当于（　　）
A．用电器 B．开关 C．导线 D．电源
2．在如图的四个电路中，灯泡能发光的是（　　）
A． B．
C． D．
3．关于电路的知识，下列说法中不正确的是（　　）
A．为使两灯同时亮，同时灭，两灯一定要串联
B．用电器之间的连接方式除了串联、并联外，还有其他连接方式
C．金属中的电流方向跟自由电子定向移动的方向相反
D．电路中电流方向不一定都从电源正极流向负极
4．在自动售票公交车后门两侧的扶手上各装有一个红色按钮。如图所示，想要下车的乘客只要按下其中任何一个按纽，装在车内的电铃就会响起，以提醒司机停车。下列四个电路上中符合要求的是（　　）
A． B．
C． D．
5．如图所示的电路，下列判断正确的是（　　）
A．闭合开关S1、S3，断开开关S2时，灯L1、L2串联
B．闭合开关S2，断开开关S1、S3时，灯L1、L2并联
C．闭合开关S1、S2，断开开关S3时，灯L1、L2不亮
D．同时闭合开关S1、S2、S3时，灯L1、L2不亮
6．如图所示，粗心的小强把电流表并联在了灯泡L1的两端，此时如果闭合开关，一定会发生（　　）
A．灯泡L1不亮 B．电流表损坏
C．电源短路 D．灯泡L2的灯丝烧断
7．如图所示的电路中，闭合开关时，下列说法正确的是（　　）

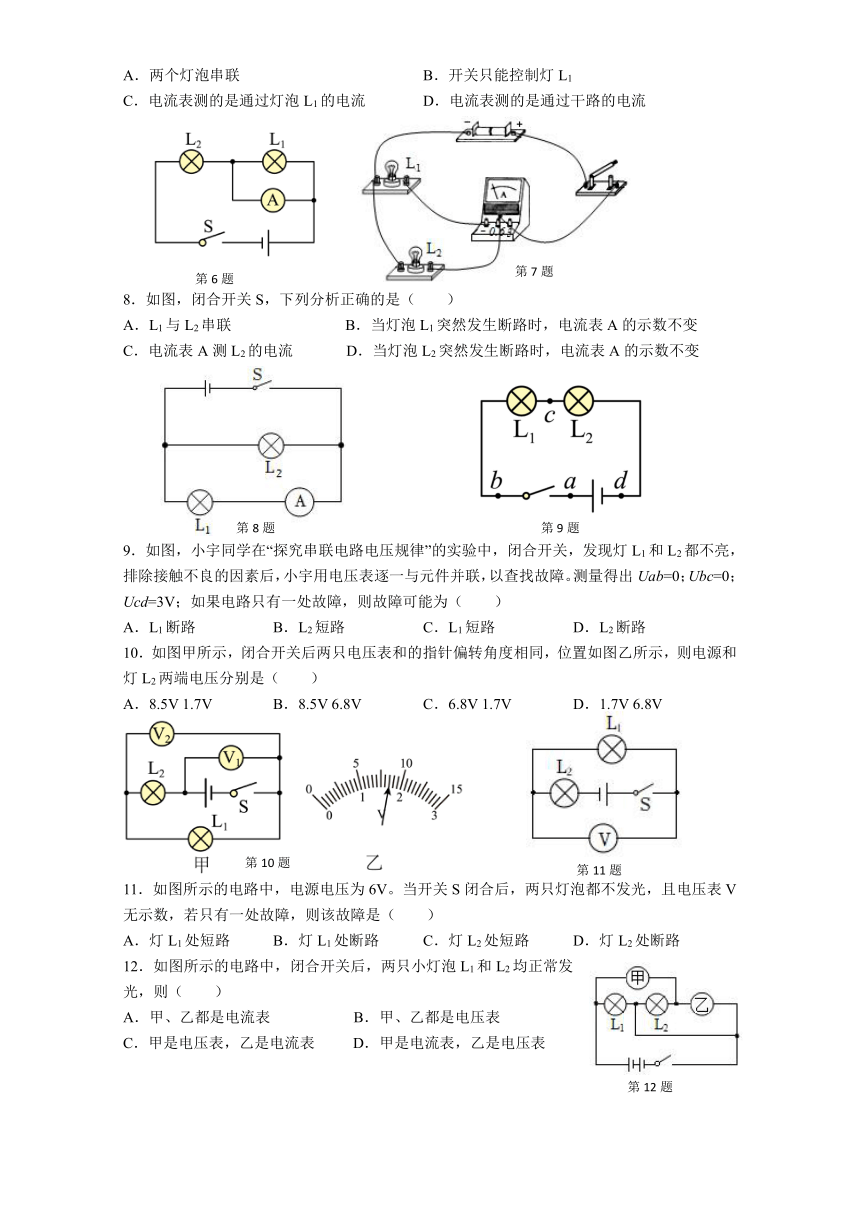

A．两个灯泡串联 B．开关只能控制灯L1
C．电流表测的是通过灯泡L1的电流 D．电流表测的是通过干路的电流
8．如图，闭合开关S，下列分析正确的是（　　）
A．L1与L2串联 B．当灯泡L1突然发生断路时，电流表A的示数不变
C．电流表A测L2的电流 D．当灯泡L2突然发生断路时，电流表A的示数不变
9．如图，小宇同学在“探究串联电路电压规律”的实验中，闭合开关，发现灯L1和L2都不亮，排除接触不良的因素后，小宇用电压表逐一与元件并联，以查找故障。测量得出Uab=0；Ubc=0；Ucd=3V；如果电路只有一处故障，则故障可能为（　　）
A．L1断路 B．L2短路 C．L1短路 D．L2断路
10．如图甲所示，闭合开关后两只电压表和的指针偏转角度相同，位置如图乙所示，则电源和灯L2两端电压分别是（　　）
A．8.5V 1.7V B．8.5V 6.8V C．6.8V 1.7V D．1.7V 6.8V
11．如图所示的电路中，电源电压为6V。当开关S闭合后，两只灯泡都不发光，且电压表V无示数，若只有一处故障，则该故障是（　　）
A．灯L1处短路 B．灯L1处断路 C．灯L2处短路 D．灯L2处断路
12．如图所示的电路中，闭合开关后，两只小灯泡L1和L2均正常发光，则（　　）
A．甲、乙都是电流表 B．甲、乙都是电压表
C．甲是电压表，乙是电流表 D．甲是电流表，乙是电压表

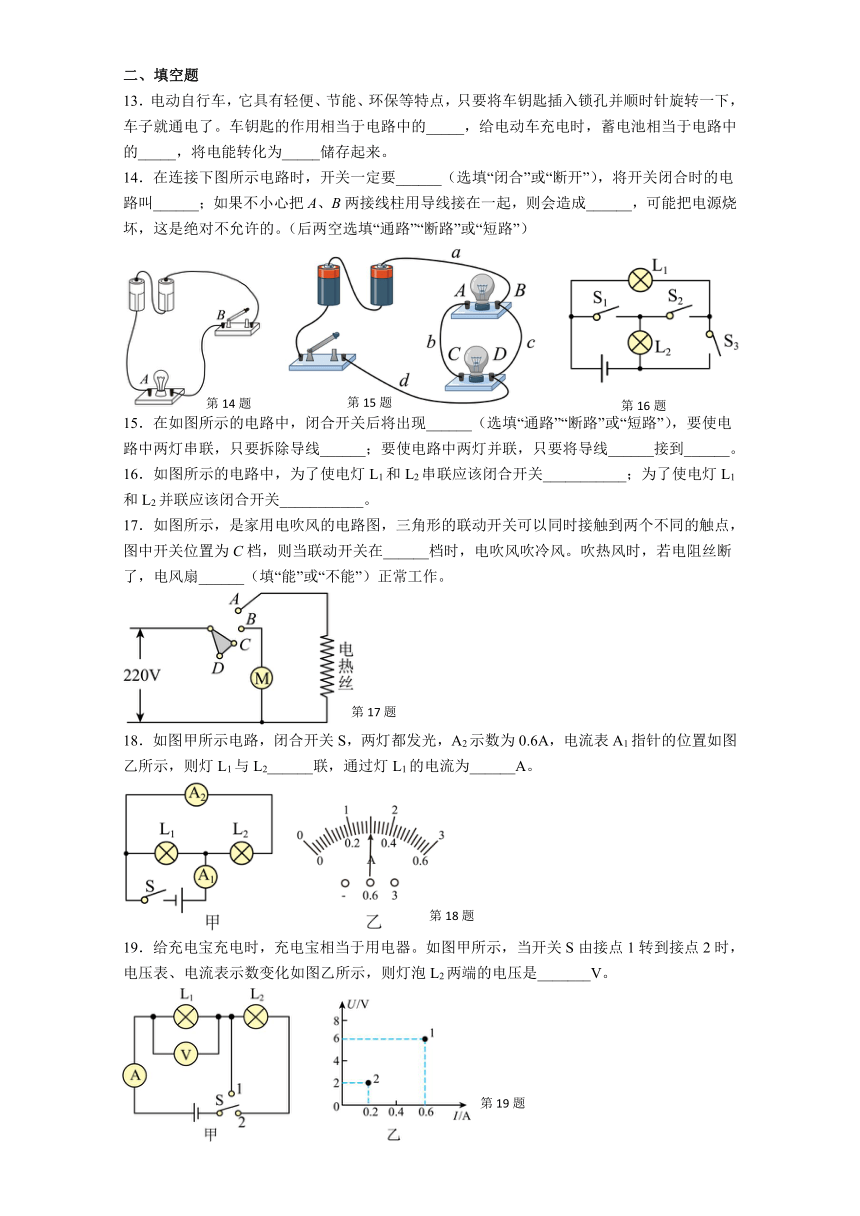

二、填空题
13．电动自行车，它具有轻便、节能、环保等特点，只要将车钥匙插入锁孔并顺时针旋转一下，车子就通电了。车钥匙的作用相当于电路中的_____，给电动车充电时，蓄电池相当于电路中的_____，将电能转化为_____储存起来。
14．在连接下图所示电路时，开关一定要______（选填“闭合”或“断开”），将开关闭合时的电路叫______；如果不小心把A、B两接线柱用导线接在一起，则会造成______，可能把电源烧坏，这是绝对不允许的。（后两空选填“通路”“断路”或“短路”）
15．在如图所示的电路中，闭合开关后将出现______（选填“通路”“断路”或“短路”），要使电路中两灯串联，只要拆除导线______；要使电路中两灯并联，只要将导线______接到______。
16．如图所示的电路中，为了使电灯L1和L2串联应该闭合开关___________；为了使电灯L1和L2并联应该闭合开关___________。
17．如图所示，是家用电吹风的电路图，三角形的联动开关可以同时接触到两个不同的触点，图中开关位置为C档，则当联动开关在______档时，电吹风吹冷风。吹热风时，若电阻丝断了，电风扇______（填“能”或“不能”）正常工作。
18．如图甲所示电路，闭合开关S，两灯都发光，A2示数为0.6A，电流表A1指针的位置如图乙所示，则灯L1与L2______联，通过灯L1的电流为______A。
19．给充电宝充电时，充电宝相当于用电器。如图甲所示，当开关S由接点1转到接点2时，电压表、电流表示数变化如图乙所示，则灯泡L2两端的电压是_______V。
三、作图题
20．将电路的电路图画在方框内。
21．根据图甲所示的电路图，在图乙中用笔画线代替导线将实物电路图补充完整。
四、实验题
22．如图所示，在探究“并联电路的电流特点”的实验中，小宇设计了如图甲所示的电路进行实验：
（1）实验中，应该选择两个小灯泡规格是______（选填“相同”或“不相同”）的；连接电路时，开关应处于_____（选填“闭合”或“断开”）状态；
（2）用笔画线代替导线，按图甲中的电路图把图乙中的实物电路连接完整（导线不得交叉）；( )
（3）连接好电路，闭合开关，发现电流表指针向刻度盘左边没有刻度的地方偏，原因是电流表_____；
（4）小宇先将电流表接在L1所在的支路上，闭合开关，观察到灯L2发光，但灯L1不亮，电流表的示数为零，电路可能存在的故障是_______（选填“灯L1断路”或“灯L1短路”）；
（5）排除故障后，他测出了L1支路上的电流I1＝0.8A，然后他把电流表依次接入电路分别测量出L2支路电流I2、干路电流I，两次测得的结果都如图丙所示，则I2＝_____A、I＝______A。小宇由此数据得出并联电路中干路电流和各支路电流的关系；
（6）本次实验的不足之处是：________。
23．某物理兴趣小组在进行“探究串联电路中的电压规律”实验时，电路图设计如图所示。
（1）小李同学按照“先串后并”的思路先完成串联主回路的连接，方法是：从电源的正极出发依次连接开关、灯泡L1、灯泡L2和电源负极。试触开关发现L2发光，L1不发光。出现灯泡L1不发光的原因可能是_____（填写选项字母即可）；
A．通过L1的电流比L2的电流小 B．灯泡L1的灯丝断了
C．灯泡L1的灯座处可能短路了 D．灯泡L1靠近电源正极
（2）排除故障后，小李在测出L1两端的电压后断开开关，准备拆下电压表，改接在B、C之间去测L2两端的电压值时，同组的小王认为小李的操作太麻烦，只需将与A点相连的导线直接改接到C点即可。小王的办法是_____（选填“正确”或“不正确”）的，原因是：这样改接后会导致_____；
测量次数 L1两端电压为U1/V L2两端电压为U2/V L1和L2两端电压为U3/V
1 1.5 1.5 3
（3）小李用电压表测出L1两端电压为U1，L2两端电压为U2，L1和L2两端电压为U3，将数据记录到设计的表格中并由此得出实验结论串联电路中电源两端电压等于各用电器两端电压之和。其不足之处是：①_____；②_____；
（4）连接电路时，粗心的小张不小心将电压表串联在电路中，闭合开关后，电压表_____（选填“有”或“无”）示数，灯泡的发光情况是_____（填写选项字母即可）。
A．两盏灯都不发光
B．只有一盏灯发光
C．两盏灯都发光
参考答案：
1．A
2．B
3．A
4．D
5．D
6．A
7．C
8．D
9．D
10．B
11．D
12．D
13． 开关 用电器 化学能
14． 断开 通路 短路
15． 短路 c d C
16． S2 S1和S3
17． B 能
18． 并 0.9
19．4
20．
21．
22． 不同 断开 电流表的正、负接线柱接入电路时与电源正、负极接反了 L1或电流表断路 0.2 1 只做一次实验，结论具有偶然性，要换用其它不同规格的灯泡多次实验。
23． C 不正确
电压表正负接线柱接反 实验中用规格相同的灯泡 只做了一次实验，得出结论带有偶然性 有 A
第4题
第5题
第7题
第6题
第9题
第8题
第11题
第10题
第12题
第16题
第15题
第14题
第17题
第18题
第19题
