13.5 怎样认识和测量电压 课件

课件21张PPT。13.5 怎样认识和测量电压1.电源是提供电压的装置，

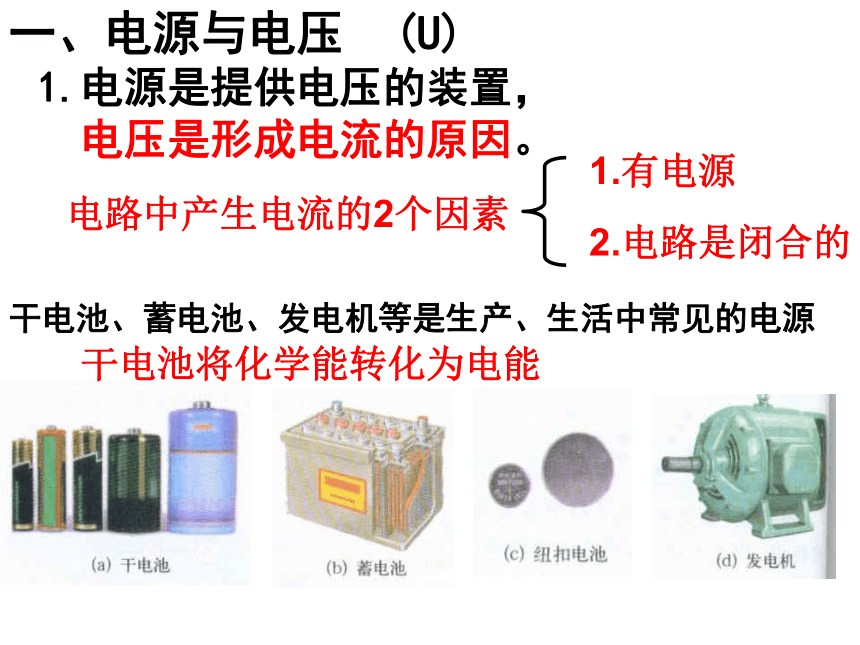

电压是形成电流的原因。一、电源与电压 (U)干电池、蓄电池、发电机等是生产、生活中常见的电源干电池将化学能转化为电能电路中产生电流的2个因素1.有电源2.电路是闭合的1)220kV= V2)220mV= V3)1.5V= mV2.2×1050.2215002、电压单位
国际单位：伏特 简称 伏（V）
常用单位：千伏（kV），毫伏（mV）1 kV = 103 V
1 V = 103 mV

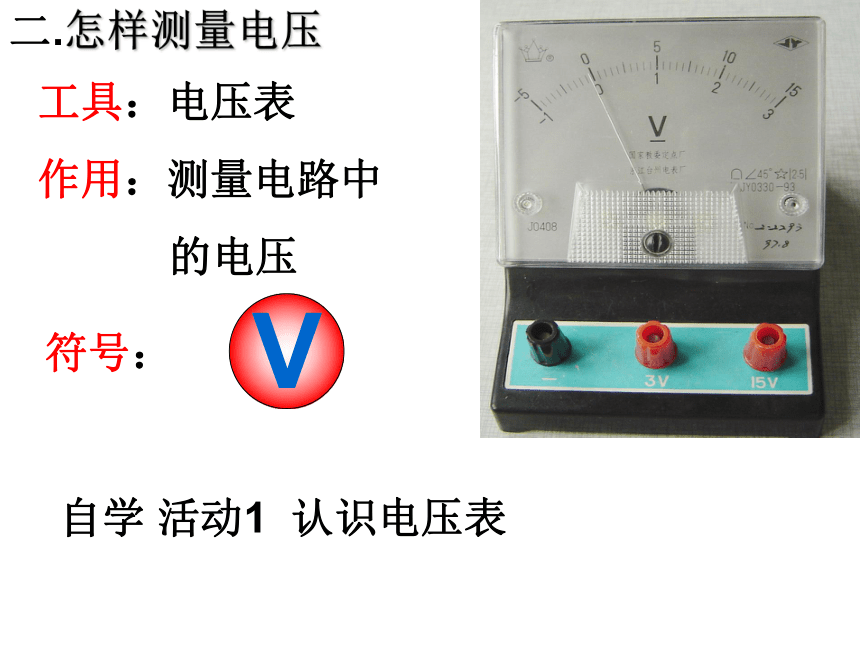

1 mV = 10-3 VV二.怎样测量电压工具：电压表

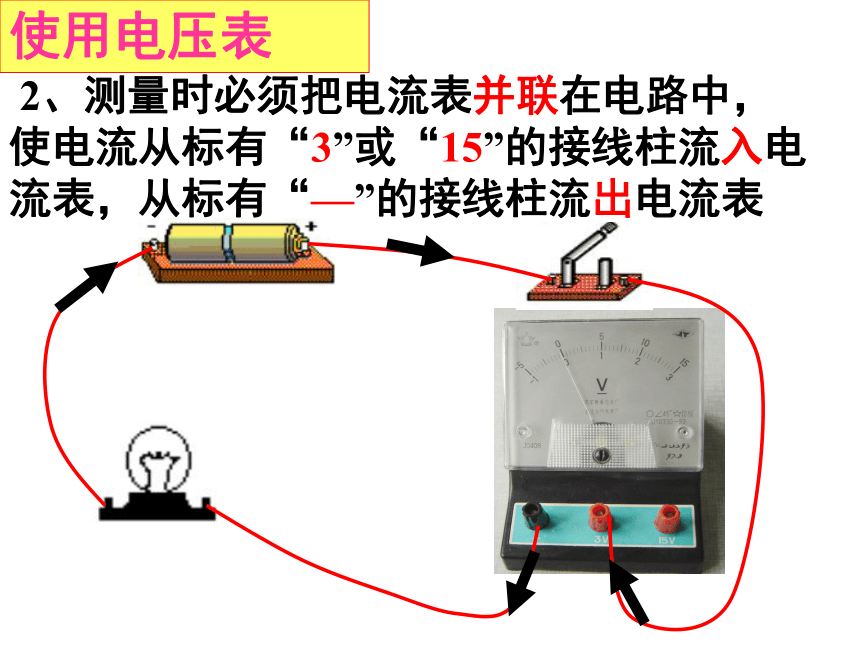

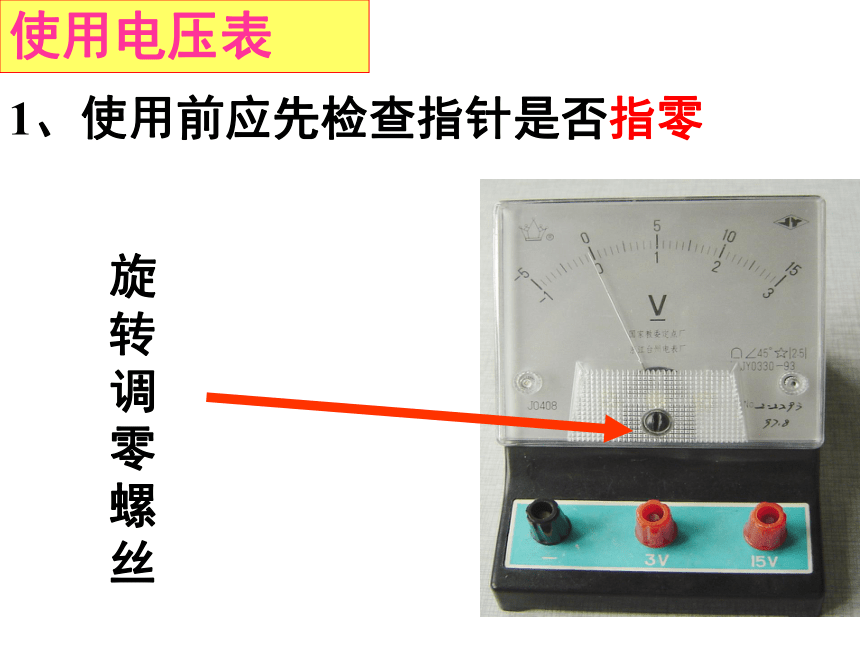

作用：测量电路中

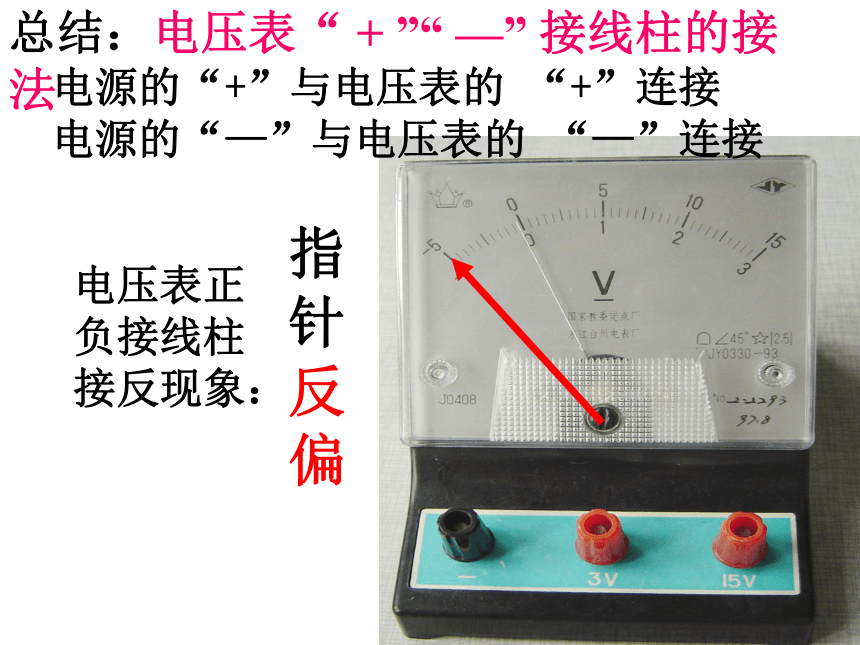

的电压符号：自学 活动1 认识电压表旋转调零螺丝1、使用前应先检查指针是否指零使用电压表 2、测量时必须把电流表并联在电路中，使电流从标有“3”或“15”的接线柱流入电流表，从标有“—”的接线柱流出电流表使用电压表总结：电压表“ + ”“ —” 接线柱的接法电源的“+”与电压表的 “+”连接

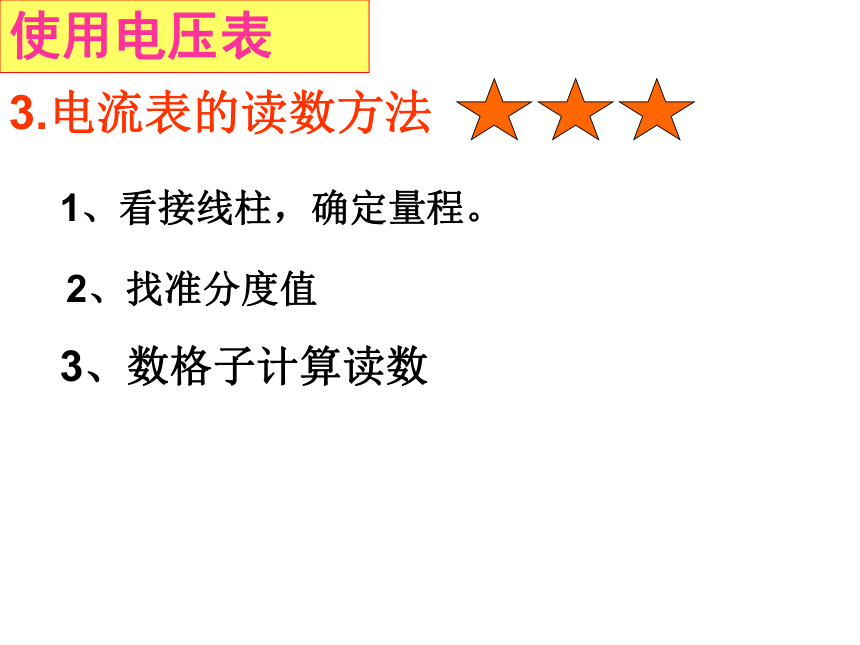

电源的“—”与电压表的 “—”连接电压表正负接线柱接反现象：指针反偏3.电流表的读数方法1、看接线柱，确定量程。2、找准分度值3、数格子计算读数使用电压表量 程：0~3V分度值：0.1 V使用标有“－”和“3”两个接线柱时，量程是多大？分度值是多大？看表盘上面的数字— 3 15 使用标有“－”和“15”两个接线柱时，量程是多大？分度值是多大？量 程：0~15V分度值：0.5V看表盘下面的数字 — 3 15 — 3 15 每小格（分度值）______（下）答案：1.4V0.1V每小格（分度值）______（上）答案：7V0.5V— 15— 30.4V2V13.5V2.7V指针位置不动，变换量程，示数相差多少？5倍活动２
用电压表测干电池的电压
请学生代表动手做实验
把一节电池、两节电池串联和三节电池串联的电压测出
记录在课本上电压是形成电流的原因三、课堂小结请同学仔细观察桌面上的电压表，对照已学过电流表，有哪些异同点？电流表－电压表3个3个0~3A和0~0.6A3A：0.1A 0.6A: 0.02A1、串联在电路中2、 “+” 入“-”出3、被测电流不能超出电流表量程4、不允许把电流表直接接到电源的两极。0~3V和0~15V3V:0.1V 15V:0.5V1、并联在电路中2、 “+” 入“-”出3、被测电压不能超出电压表量程1.如图11－2所示的电路图中，
电压表的连接正确的是（ 　）
图11－2
C四、课堂达标练习A．电压表量程选错了
B．电压表被短路了
C．电路中的电压太大了
D．电压表正、负接线柱接反了
2.小明同学在用电压表测电压时,
发现指针向左侧没有刻度的一方
偏转，出现这种现象的原因是（ ）D图11－63.如图11－6是某同学测小灯泡L2两端电
压的电路图，请指出图中的两处错误：
（1）_____________________；
（2）______________________。
电压表没有并联在被测电路中电流没有从电压表“+”入“-”出5.完成下列空白部分串并能否0.020.210.110.250.5校零入出最大量程
