2022北京初三（上）期末物理汇编
电与磁章节综合
一、多选题

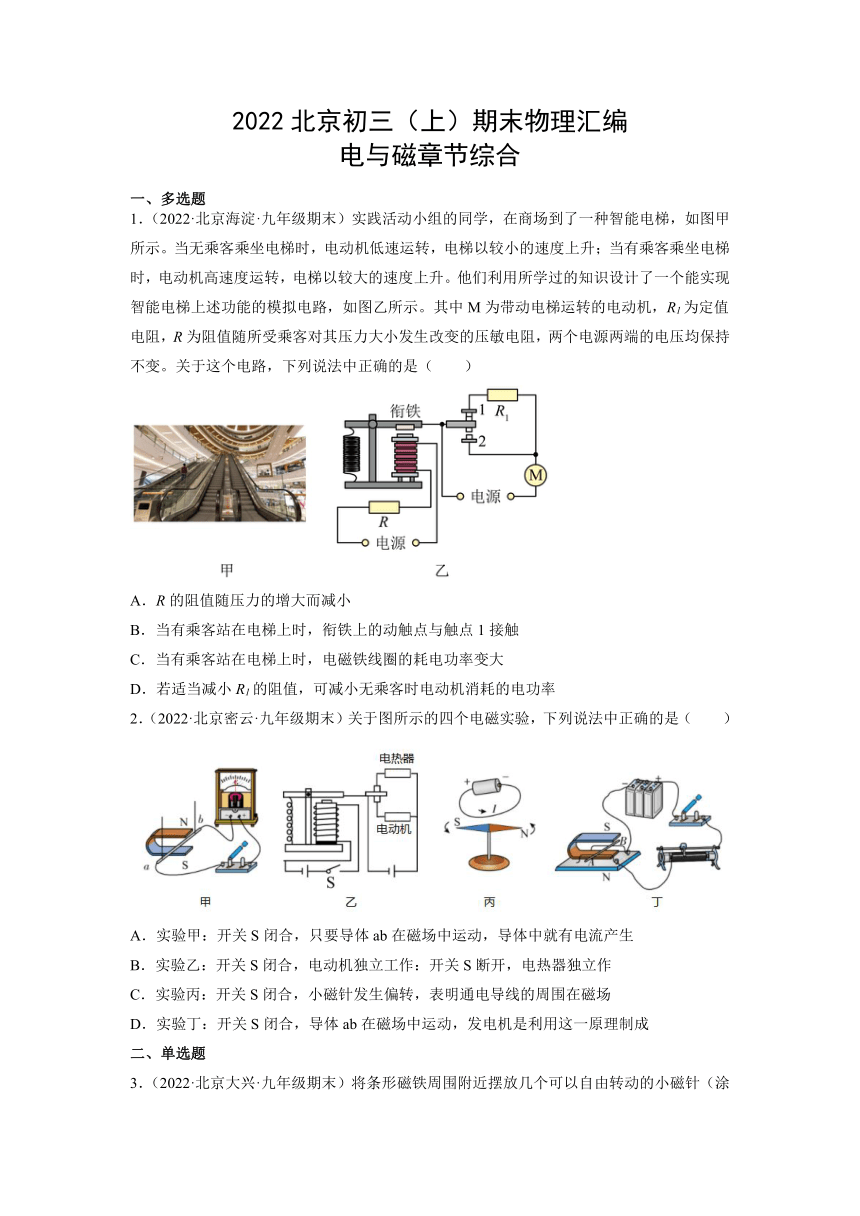

1．（2022·北京海淀·九年级期末）实践活动小组的同学，在商场到了一种智能电梯，如图甲所示。当无乘客乘坐电梯时，电动机低速运转，电梯以较小的速度上升；当有乘客乘坐电梯时，电动机高速度运转，电梯以较大的速度上升。他们利用所学过的知识设计了一个能实现智能电梯上述功能的模拟电路，如图乙所示。其中M为带动电梯运转的电动机，R1为定值电阻，R为阻值随所受乘客对其压力大小发生改变的压敏电阻，两个电源两端的电压均保持不变。关于这个电路，下列说法中正确的是（　　）
A．R的阻值随压力的增大而减小
B．当有乘客站在电梯上时，衔铁上的动触点与触点1接触
C．当有乘客站在电梯上时，电磁铁线圈的耗电功率变大
D．若适当减小R1的阻值，可减小无乘客时电动机消耗的电功率
2．（2022·北京密云·九年级期末）关于图所示的四个电磁实验，下列说法中正确的是（　　）
A．实验甲：开关S闭合，只要导体ab在磁场中运动，导体中就有电流产生
B．实验乙：开关S闭合，电动机独立工作：开关S断开，电热器独立作
C．实验丙：开关S闭合，小磁针发生偏转，表明通电导线的周围在磁场
D．实验丁：开关S闭合，导体ab在磁场中运动，发电机是利用这一原理制成
二、单选题

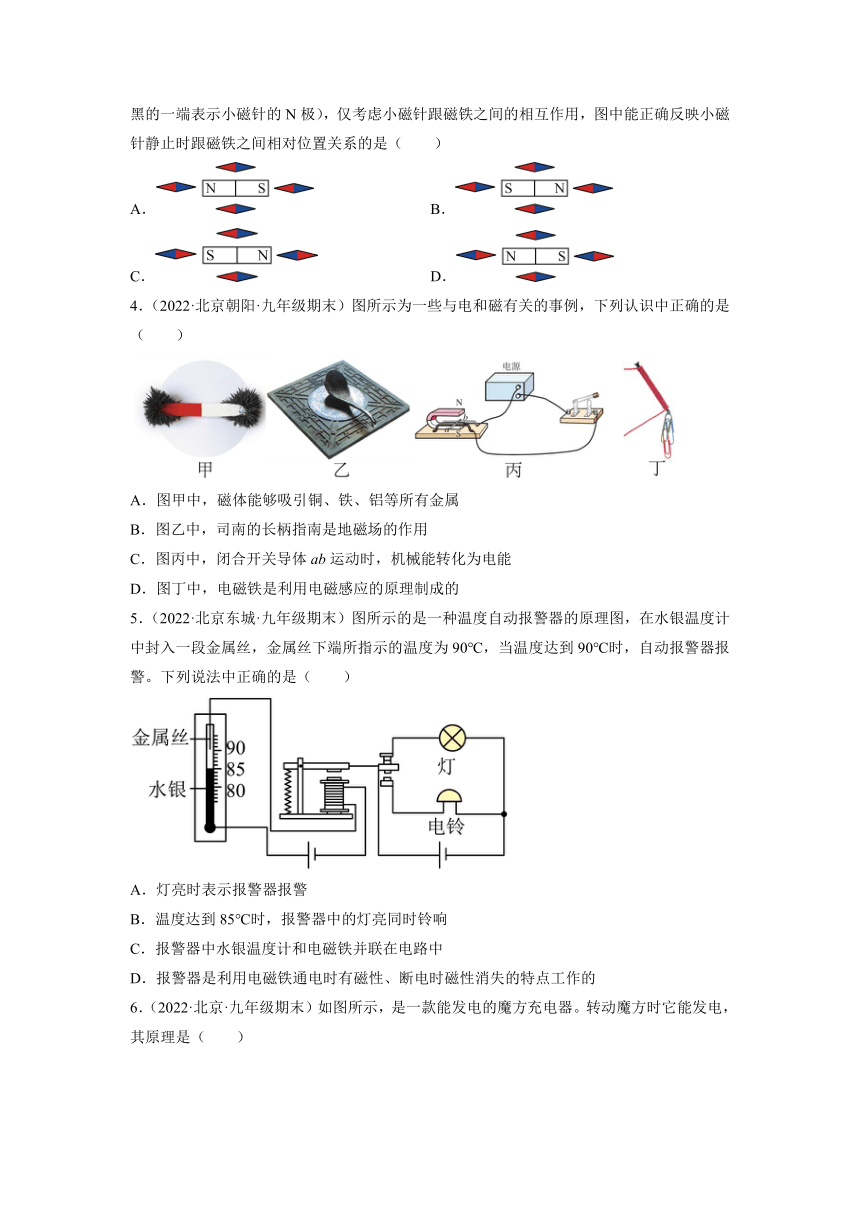

3．（2022·北京大兴·九年级期末）将条形磁铁周围附近摆放几个可以自由转动的小磁针（涂黑的一端表示小磁针的N极），仅考虑小磁针跟磁铁之间的相互作用，图中能正确反映小磁针静止时跟磁铁之间相对位置关系的是（　　）
A． B．
C． D．
4．（2022·北京朝阳·九年级期末）图所示为一些与电和磁有关的事例，下列认识中正确的是（　　）
A．图甲中，磁体能够吸引铜、铁、铝等所有金属
B．图乙中，司南的长柄指南是地磁场的作用
C．图丙中，闭合开关导体ab运动时，机械能转化为电能
D．图丁中，电磁铁是利用电磁感应的原理制成的
5．（2022·北京东城·九年级期末）图所示的是一种温度自动报警器的原理图，在水银温度计中封入一段金属丝，金属丝下端所指示的温度为90℃，当温度达到90℃时，自动报警器报警。下列说法中正确的是（　　）
A．灯亮时表示报警器报警
B．温度达到85℃时，报警器中的灯亮同时铃响
C．报警器中水银温度计和电磁铁并联在电路中
D．报警器是利用电磁铁通电时有磁性、断电时磁性消失的特点工作的

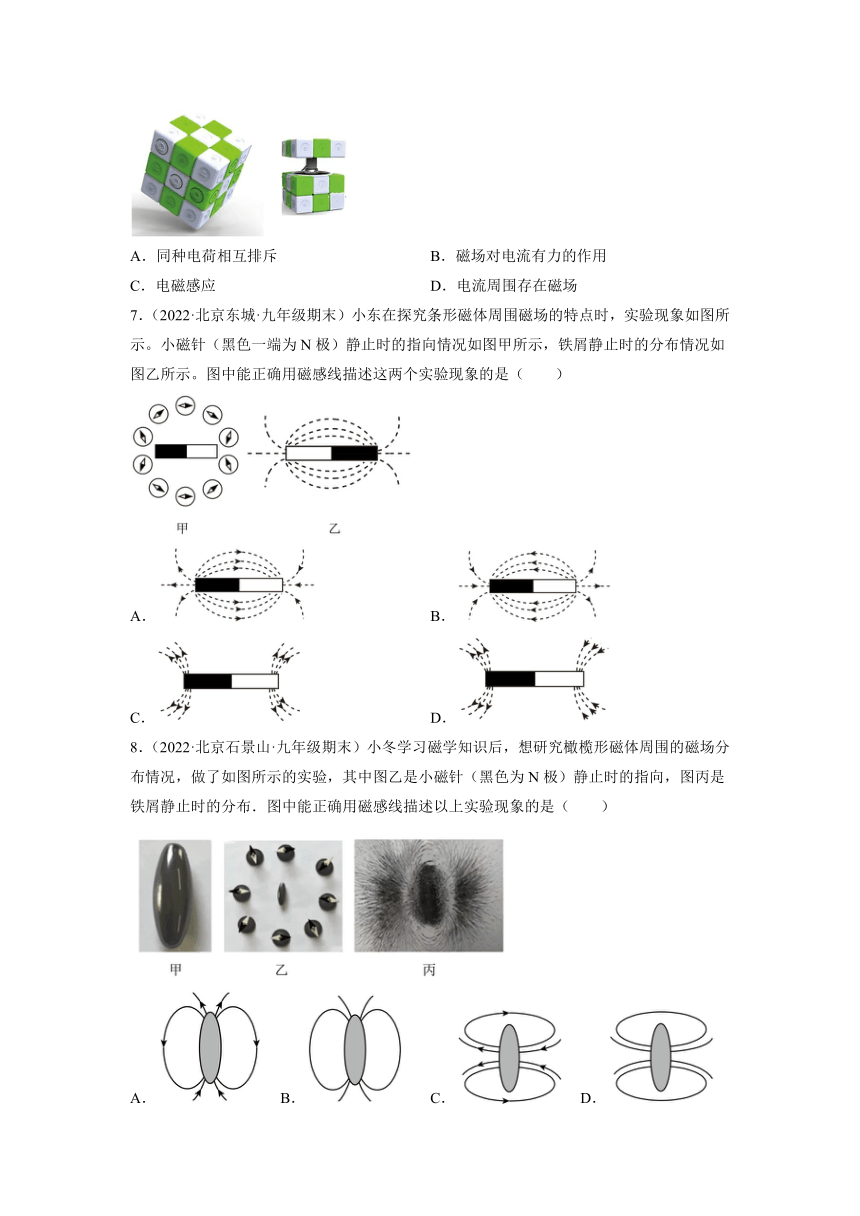

6．（2022·北京·九年级期末）如图所示，是一款能发电的魔方充电器。转动魔方时它能发电，其原理是（　　）
A．同种电荷相互排斥 B．磁场对电流有力的作用
C．电磁感应 D．电流周围存在磁场
7．（2022·北京东城·九年级期末）小东在探究条形磁体周围磁场的特点时，实验现象如图所示。小磁针（黑色一端为N极）静止时的指向情况如图甲所示，铁屑静止时的分布情况如图乙所示。图中能正确用磁感线描述这两个实验现象的是（　　）
A． B．
C． D．
8．（2022·北京石景山·九年级期末）小冬学习磁学知识后，想研究橄榄形磁体周围的磁场分布情况，做了如图所示的实验，其中图乙是小磁针（黑色为N极）静止时的指向，图丙是铁屑静止时的分布．图中能正确用磁感线描述以上实验现象的是（　　）
A． B． C． D．

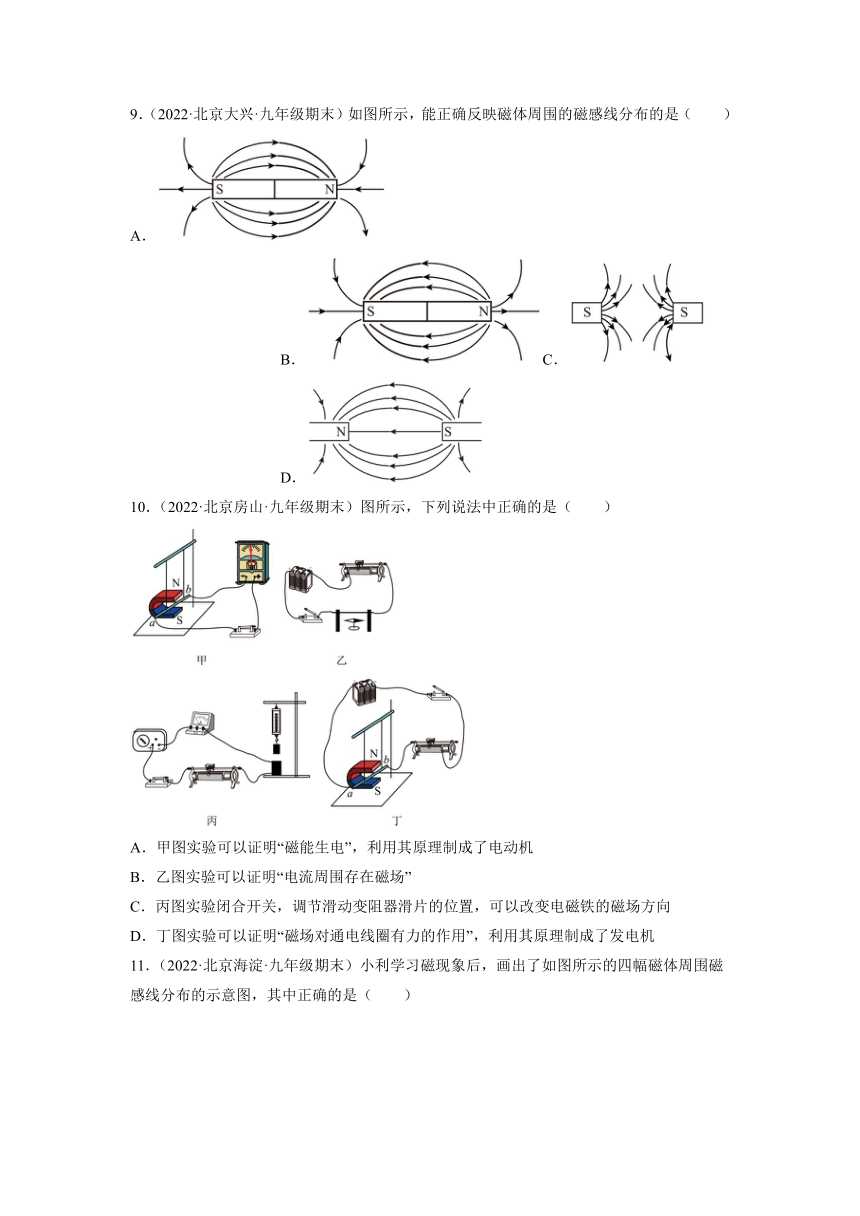

9．（2022·北京大兴·九年级期末）如图所示，能正确反映磁体周围的磁感线分布的是（　　）
A． B．C． D．
10．（2022·北京房山·九年级期末）图所示，下列说法中正确的是（　　）
　　
A．甲图实验可以证明“磁能生电”，利用其原理制成了电动机
B．乙图实验可以证明“电流周围存在磁场”
C．丙图实验闭合开关，调节滑动变阻器滑片的位置，可以改变电磁铁的磁场方向
D．丁图实验可以证明“磁场对通电线圈有力的作用”，利用其原理制成了发电机

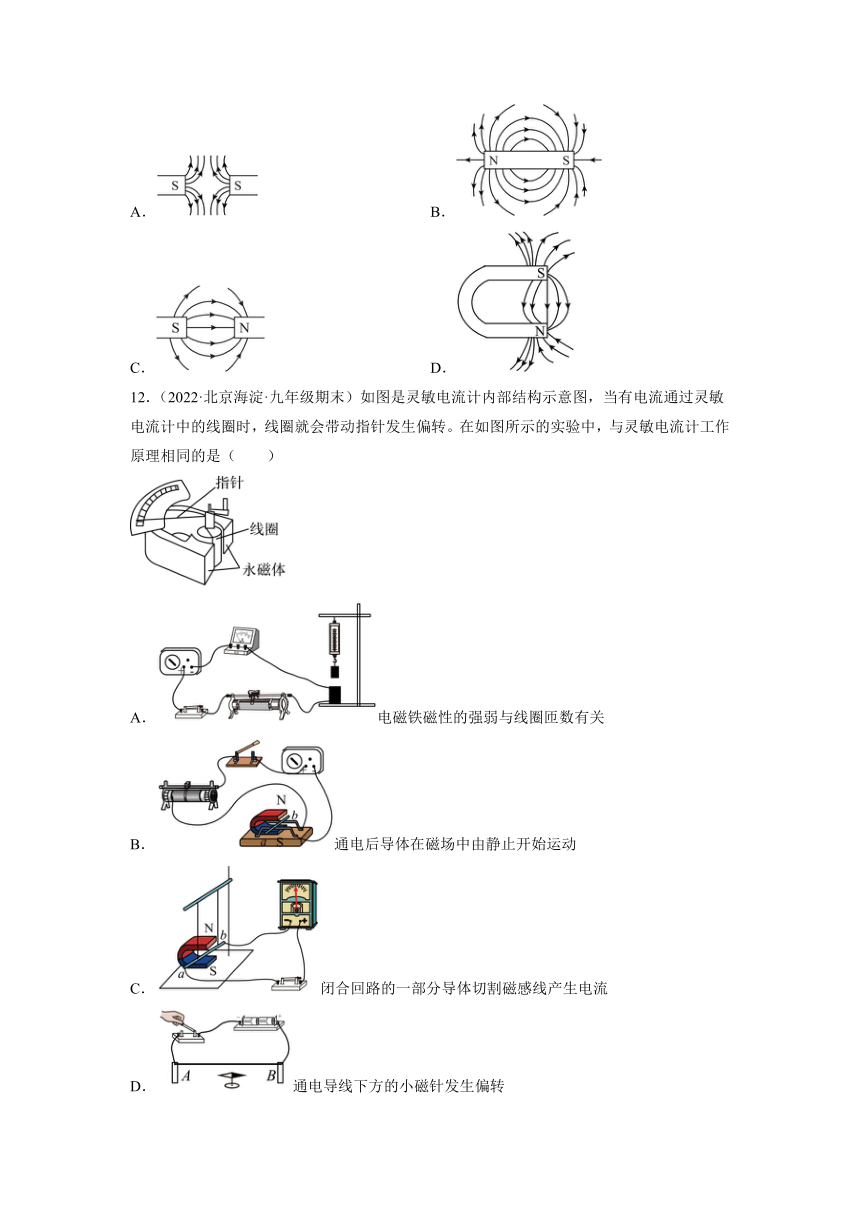

11．（2022·北京海淀·九年级期末）小利学习磁现象后，画出了如图所示的四幅磁体周围磁感线分布的示意图，其中正确的是（　　）
A． B．
C． D．
12．（2022·北京海淀·九年级期末）如图是灵敏电流计内部结构示意图，当有电流通过灵敏电流计中的线圈时，线圈就会带动指针发生偏转。在如图所示的实验中，与灵敏电流计工作原理相同的是（　　）
A．电磁铁磁性的强弱与线圈匝数有关
B．通电后导体在磁场中由静止开始运动
C．闭合回路的一部分导体切割磁感线产生电流
D．通电导线下方的小磁针发生偏转
13．（2022·北京通州·九年级期末）新能源汽车的核心部件是电动机，图中能说明电动机工作原理的是（　　）
A． B． C． D．
14．（2022·北京通州·九年级期末）关于磁现象的认识中，下面说法正确的是（　　）
A．磁体能吸引铁、铜、钴等物质
B．同名磁极互相吸引，异名磁极互相排斥
C．地球相当于一个巨大的磁体，地磁场的北极在地理的南极附近
D．磁体之间只有相互接触时才能产生相互作用力
15．（2022·北京昌平·九年级期末）如图所示，电源两端电压不变，当开关S闭合时，电磁铁能吸起许多大头针。下列关于电磁铁的说法中正确的是 （　　）
A．电磁铁的上端是N极
B．电磁铁磁性的强弱可以通过吸起大头针的数目来判断
C．若滑片P向左移动，电磁铁吸起的大头针数量会减少
D．若仅将电路中的电源正负极对调，电磁铁会吸起更多的大头针
16．（2022·北京海淀·九年级期末）关于磁场，下列说法中正确的是（ ）
A．磁场是由无数条磁感线组成的
B．任何物质在磁场中都能被磁化并保持磁性
C．磁极间的相互作用是通过磁感线发生的
D．磁场看不见摸不着，但是可以借助小磁针感知它的存在
三、填空题
17．（2022·北京通州·九年级期末）根据如图所示的电流方向，判断通电螺线管的A端是____极．（选填“N”或“S”）
18．（2022·北京朝阳·九年级期末）根据图中的电流方向，可知通电螺线管的 ______ 端是N极。
19．（2022·北京昌平·九年级期末）如图所示，将导体ab用两根绝缘细线悬挂起来，使ab水平置于蹄形磁体的磁场中，导体ab的两端与开关和虚线框中的某一元件相连，组成了闭合回路。在虚线框中若连接______（填写实验器材名称）可研究电磁感应现象。在虚线框中若连接______（填写实验器材名称）可研究磁场对通电导体的作用。
20．（2022·北京密云·九年级期末）通过实验探究磁体周围的磁场特点。
（1）在条形磁铁四周放置的小磁针静止时指向如图甲所示，图中小磁针涂黑的一端为N极。由此可以判断出条形磁铁的B端是______（选填“N”或“S”）极；
（2）小美用铁屑探究磁体周围的磁场如图乙所示。
①在蹄形磁铁上面放一块透明有机玻璃，并在玻璃板上均匀撒上一层铁屑，轻轻敲击玻璃板，可以看到小铁屑有规则地排列起来。这是因为撒在磁体周围的每个小铁屑都被______，磁场的分布情况也被形象地显示出来；
②再在玻璃板上放一些小磁针，记录这些小磁针静止时N极的指向；
③人们仿照铁屑在磁场中排列的情况和小磁针N极的指向，画出一些带箭头的曲线形象地描述磁场，物理学中把这样的曲线叫作磁感线。磁体外部的磁感线都是从_______极出发的；
（3）小阳利用图乙情景构建一个物理模型如图丙所示。在A点的磁场强度______B点的磁场强度。（选填“大于”或“小于”）
21．（2022·北京门头沟·九年级期末）如图是研究电磁铁磁性强弱的实验装置，其中E是电磁铁。只利用此装置可以研究电磁铁磁性强弱与______是否有关。闭合开关S后，发现电磁铁吸引起少量大头针。为了让电磁铁能吸引起更多的大头针，只利用图中的器材，可以将滑动变阻器滑片向______移动。（选填“左”或“右”）
22．（2022·北京海淀·九年级期末）（1）如图甲所示的电能表示数为_______度。
（2）如图乙是一个条形磁体及周围铁屑的分布情况，以及两个可自由转动的小磁针静止时的指向。请在图中小磁针左端的空白处填写小磁针左端的磁极名称（选填“N”或“S”）_____。
四、实验题
23．（2022·北京海淀·九年级期末）为辨别钢棒是否有磁性，小明设计了以下实验进行探究。
（1）根据图甲所示的小磁针与钢棒相互吸引的实验现象，______（选填“能”或“不能”）判断钢棒原来一定具有磁性。
（2）如图乙所示的实验中，水平向左移动钢棒的过程中，弹簧测力计示数先变小后变大，则______（选填“能”或“不能”）判断钢棒原来一定具有磁性，理由是_______。
24．（2022·北京·九年级期末）在探究通电螺线管的磁场特点时，通电螺线管在某状态下的实验现象如图所示，其中小磁针黑色一端为N极。
（1）实验表明通电螺线管内部______（选填“存在”或“不存在”）磁场；
（2）如果移走图中的小磁针，通电螺线管周围磁场______（选填“会”或“不会”）消失；
（3）小磁针A所在位置的磁场方向与该小磁针的______（选填“N”或“S”）极方向相同；
（4）改变螺线管中的电流方向，各小磁针的指向______（选填“改变”或“不变”）。
25．（2022·北京大兴·九年级期末）（1）用丝绸摩擦两根玻璃棒，手持一根玻璃棒，靠近另一根被吊起的玻璃棒的右端，发现被吊起的玻璃棒发生转动，如图甲所示。这是因为___________。
（2）手持一根条形磁铁的S极，将条形磁铁的N极靠近另一个静止在支架上的小磁针的S极，发现小磁针发生转动，如图乙所示。这是因为___________。
26．（2022·北京通州·九年级期末）在“探究通电螺线管外部磁场特点”的实验中，请完成如下的填空：
（1）通电螺线管两端的小磁针的偏转情况如图甲所示，其他条件不变，只改变螺线管中的电流方向，通电螺线管两端的小磁针的偏转情况如图乙所示。由以上实验可知：通电螺线管磁极方向与螺线管中的______有关；
（2）通电螺线管周围的铁屑分布如图所示，观察铁屑的排列情况可知通电螺线管外部磁场跟______磁体的磁场相似。
27．（2022·北京朝阳·九年级期末）小阳在通电螺线管外部磁场的分布时，组装了如图甲所示的电路。
（1）在螺线管周围的有机玻璃板上均匀撒有铁屑，闭合开关后，轻敲玻璃板，铁屑静止时的分布情况如图乙所示。观察可知通电螺线管的外部磁场与______的磁场相似；
A．条形磁体 B．蹄形磁体 C．同名磁极间
（2）把两个小磁针放在螺线管两端，闭合开关后，小磁针（黑色一端为N极）静止时的指向如图丙所示，则通电螺线管的右端为______极；
（3）若用磁感线描述本次实验中通电螺线管的外部磁场，则图所示中正确的是______。
A．B．C．D．
五、综合题
28．（2022·北京平谷·九年级期末）阅读下列短文，回答问题。
磁制冷
在古代，人们采用的是天然冰块来制冷保鲜。随着人类社会的不断发展，制冷手段也在不断进步，这同时也反映了人类在发展的过程中对高品质生活的追求。
19-20世纪，伴随着冰箱走入千家万户，人类的制冷材料和技术取得很大发展。出现了我们所熟知的氟利昂制冷。作为冰箱最常用的制冷剂--“氟利昂-12”对我们生存的环境带来了很大的破坏，是引起臭氧层空洞及臭氧层变薄的原因之一。
为了保护环境，科学家们一直在研究开发无害的新型制冷剂或其它制冷技术。20世纪二十年代末，科学家发现了磁性物质在磁场作用下温度升高的现象，称为磁热效应。磁制冷的基本原理就是借助磁性材料的磁热效应。当磁性材料等温磁化时，向外界放出热量；当磁性材料绝热退磁时，温度降低，并从外界吸取热量。对磁性材料反复进行等温磁化和绝热退磁就可以获得低温，实现磁制冷（如图所示）。2002年世界上第一台能在室温下工作的磁冰箱被研制出来，之后汽车磁制冷空调也被研究出来。在中国科技馆“挑战与未来”展厅，就有关于磁制冷有两个展品：磁热效应演示器和磁冰箱模型。
　　与传统的气体制冷技术相比，磁制冷不会产生环境污染，是一种绿色制冷技术。目前，该技术已广泛应用于低温及超低温领域，室温磁制冷技术还有待于继续研究攻关。低温磁制冷装置具有小型化和高效率等独特优点，所以其在生产、生活、科技等众多领域都有很广阔的发展前景。
请根据上述材料，回答下列问题：
（1）磁制冷的基本原理就是借助_______。
（2）在科技馆中磁热效应演示的展品中，当转动手轮使磁制冷材料进入磁场时，外界温度升高，离开磁场时，外界温度降低。请你根据观察到的现象提一个可探究的科学问题_______。
（3）与传统的气体制冷技术相比，磁制冷技术的优势是_______。
参考答案
1．AC
【详解】A．图乙中有两个电路，左侧为压敏电阻与电磁铁串联，右侧电路中，当衔铁与触点1接触时，R1与电动机串联；当衔铁与触点2接触时，电阻断路，根据欧姆定律，此时右侧电路的总电阻减小，电流增大，电动机高速运转，此时说明乘客已站上电梯，压力增大，此时在左侧的电路中，电磁铁的磁性变强，说明左侧电路电流增大，根据欧姆定律可知，此时压敏电阻R是减小的，所以R的阻值随压力的增大而减小，故A正确；
B．当有乘客站在电梯上时，电动机高速运转，右侧电路中电流增大，根据欧姆定律可知，此时电路中电阻值减小，所以此时衔铁上的动触点与触点2接触，故B错误；
C．根据选项A的分析，当有乘客站在电梯上时，左侧电路电流增大，根据电功率的变形式可知，当电流增大时，电磁铁线圈的耗电功率也变大，故C正确；
D．无乘客乘坐电梯时，衔铁上的动触点与触点1接触，R1和电动机串联在电路中，若适当减小R1的阻值，根据欧姆定律，此时电路电流增大，根据电功率的变形式可知，当电流增大时，电动机的电功率也增大，故D错误。
故选AC。
2．BC
【详解】A．实验甲：开关S闭合，只有导体ab在磁场中做切割磁感线运动时，导体中才有电流产生，故A错误；
B．实验乙：开关S闭合，电磁铁有磁性，将衔铁吸下来，将电动机接通，电动机独立工作；开关S断开，电磁铁失去磁性，衔片电热器接通，电热器独立作，故B正确；
C．实验丙：开关S闭合，通电导线周围产生磁场，电流的磁场与小磁针的磁场相互作用，使小磁针发生偏转，这表明通电导线的周围在磁场，故C正确；
D．实验丁：开关S闭合，导体ab受到力的作用在磁场中运动，电动机就是利用这一原理制成，故D错误。
故选BC。
3．C
【详解】由条形磁铁的磁感线分布可知，条形磁铁的磁感线在外部从N极出发回到S极，小磁针的N极的指向为该处磁感线的方向，故可知ABD不符合题意，C符合题意。
故选C。
4．B
【详解】A．图甲中的物体是磁体，磁体能够吸引铁、钴、镍，不能吸引铜、铝，故A错误；
B．司南的长柄指南是指向地理南极，地磁场的地磁北极在地理南极附近，所以司南的长柄指向地磁北极，是地磁场的作用，故B正确；
C．闭合开关导体ab运动是通电导线在磁场中受力转动，是电能转化为机械能，故C错误；
D．电磁铁是利用通电导体周围有磁场的原理制成的，故D错误。
故选B。
5．D
【详解】A．如图，当温度达到90℃时，电磁继电器电路接通，电磁铁产生磁性，吸引衔铁向下运动，接通电铃，自动报警器报警，灯不亮，故A错误；
B．如图，当温度达到85℃时，电磁继电器电路断开，电磁铁失去磁性，衔铁在弹簧的拉力下向上运动，接通灯，灯亮，故B错误；
C．温度计在这里相当于一个开关，报警器中水银温度计和电磁铁串联在电路中，故C错误；
D．达到90℃或以上时，连通继电器电路，电磁铁有磁性，吸引衔铁向下运动；低于90℃时，断开继电器电路，电磁铁失去磁性，衔铁在弹簧的拉力下向上运动，故D正确。
故选D。
6．C
【详解】转动魔方时，内部的闭合电路切割磁感线发电，把机械能转化为电能，利用了电磁感应原理。故ABD不符合题意，C符合题意。
故选C。
7．A
【详解】AB．小磁针放在条形磁体的周围，条形磁体的周围存在磁场，小磁针静止时N极的指向为磁场的方向，由图甲可知，条形磁体的左端是N极，右端是S极，在磁体外部，磁感线从N极出发，到S极进入，故A符合题意，B不符合题意；
CD．在磁体外部，磁感线从N极出发，到S极进入，在磁体的内部，磁感线是从磁体的S极到N极，所以磁感线是闭合的，故CD不符合题意。
故选A。
8．C
【详解】小磁针静止时N极所指方向为该点的磁场方向，由此可知该磁体周围的磁感线方向是水平环形顺时针方向，故ABD不符合题意，C符合题意。
故选C。
9．B
【详解】磁体外部磁感线从N极流向S极，故ACD不符合题意，B符合题意。
故选B。
10．B
【详解】A．甲图实验通过闭合电路的部分导线切割磁感线，产生感应电流，可以证明“磁能生电”，利用其原理制成了发电机，故A错误；
B．乙图实验中，当电路中有电流流过时，小磁针发生偏转，可以证明“电流周围存在磁场”，故B正确；
C．丙图实验闭合开关，调节滑动变阻器滑片的位置，通过弹簧测力计示数的改变，可以看出电磁铁的磁性大小，该实验验证的是电磁铁磁性与电流大小的关系，故C错误；
D．丁图实验将通电导体放在磁场中，通电导体会运动，可以证明“磁场对通电线圈有力的作用”，利用其原理制成了电动机，故D错误。
故选B。
11．B
【详解】由于磁场看不见摸不着，人们为了形象地描述磁场引入了磁感线，在磁体外部磁感线从N极出发回到S极，故B正确，ACD错误。
故选B。
12．B
【详解】A．当有电流通过灵敏电流计中的线圈时，就会带动指针发生偏转，这原理是通电线圈的部分导体在磁场中会受到了力的作用，是电动机的基本原理。电磁铁磁性的强弱与线圈匝数有关，是通电导线周围存在磁场，磁场的强弱与匝数和电流的大小等因素有关，故A不符合题意；
B．通电后导体在磁场中由静止开始运动，因为在磁场中受到了力的作用，与电流计的原理相同，故B符合题意；
C．闭合回路的一部分导体切割磁感线产生电流是电磁感应现象，即磁能够生电，故C不符合题意；
D．通电导线下方的小磁针发生偏转，是因为电流周围存在磁场，故D不符合题意。
故选B。
13．D
【详解】A．没有电源，是根据闭合线圈的部分导体在切割磁感线时会产生感应电流，故是发电机的原理，故A不符合题意；
B．探究的是通电螺线管是否具有磁性，故B不符合题意；
C．奥斯特实验，通电导线周围存在磁场，故C不符合题意；
D．有电源，是通电导体在磁场中受到了力的作用，是电动机的原理，故D符合题意。
故选D。
14．C
【详解】A．磁体具有吸引铁、钴、镍的性质，这种性质称为磁性，故A错误；
B．磁体间的作用规律是：同名磁极相互排斥，异名磁极相互吸引，故B错误；
C．地球本身相当于一个巨大的磁铁，地磁场的南极在地理的北极附近，地磁场的北极在地理的南极附近，故C正确；
D．磁体之间的相互作用通过其周围的磁场来实现，故磁体没有接触，也会产生力的作用，故D错误。
故选C。
15．B
【详解】A．由图中可知，当开关S闭合后，由安培定则可知，电磁铁的下端是N极，故A错误；
B．电磁铁的磁性越强，吸起的大头针的数目越多，所以电磁铁的磁性强弱可以通过吸起大头针的数目来判断，故B正确；
C．由图中可知，若滑片P向左移动，则滑动变阻器接入电路中的阻值变小，故由欧姆定律可知，电路中的电流变大，即电磁铁的磁性变强，故电磁铁吸起的大头针数量会增加，故C错误；
D．若仅将电路中的电源正负极对调，则电磁铁的正负极对调而磁性强弱不变，故电磁铁吸引的大头针的数量不变，故D错误。
故选B。
16．D
【详解】A．磁感线是为研究磁场的性质而引入的一种理想化的物理模型，不是真实存在的，故A 错误；
B．只有铁磁性物质在磁场中才能被磁化，故B错误；
C．磁极间的相互作用是通过磁场发生的，故C错误；
D．磁场看不见摸不着，但是可以借助小磁针在磁场中受力而偏转感知它的存在，故D正确。
故选D。
17．
【详解】根据安培定则进行判断．
右手握住螺线管，四指弯曲指向电流的方向，则大母指的指向即为螺线管的磁场方向，即大母指所指的左端为N极．
所以A端为N极，B端为S极．
点睛：安培定则应用时，要注意四指弯曲指向电流的方向，千万不要理解成线圈的绕向，有同学容易在这点混淆，有个简单的方法，即使用右手螺旋定则前先把电流方向标在线圈上．
18．A
【详解】用右手握住螺线管，四指的方向和电流方向相同，那么大拇指所指的A端即为螺线管的N极。
19． 电流表（或灵敏电流计） 电源
【详解】[1]若接入电流表、灵敏电流计，电路中无电源，闭合电路中的部分导体在磁场中做切割磁感线运动时，会产生感应电流，可以探究电磁感应现象，与发电机的原理相同。
[2]若接入电源，通电导体在磁场中会受到力的作用，可以探究磁场对电流的作用，与电动机的原理相同。
20． S 磁化 N 小于
【详解】（1）[1]由图可知，条形磁铁的B端右侧的小磁针静止时N极都指向B端，因异名磁极相互吸引，故可知条形磁铁的B端为S极，A端为N极。
（2）①[2]在磁体上面放一块玻璃板，玻璃上撒一层铁屑，轻敲玻璃，可以看到小铁屑有规则地排列起来，这是因为铁是磁性材料，在外界磁场的作用下被磁化，称为新的磁体，相当于一个个小磁针。
②[3]为了描述磁场的分别情况，用一些带箭头的曲线画出来，可以方便、形象地描述磁场，这样的曲线叫做磁感线，在磁体的外部，磁感线从N极出发回到到S极。
③[4]磁感线的疏密表示磁性强弱，B点的磁感线比A点磁感线密，B点的磁场强度比A点的磁场强度大。
21． 电流强度 左
【详解】[1]由图中可知，移动滑动变阻器滑片的位置，可以改变滑动变阻器接入电路中阻值的大小，从而改变电路中电流的大小，故利用此装置可以用来探究电磁铁磁性强弱与电流强度是否有关。
[2]为了让电磁铁能吸引更多的大头针，应增大电磁铁的磁性，即要增大电路中的电流，应减小滑动变阻器接入电路中的阻值，故应将滑动变阻器的滑片向左移动。
22． 1962.0#1962 S，N
【详解】（1）[1]电能表五位数中，最后一位是小数位，故读数为1962.0度。
（2）[2]根据磁场的相互作用，即同名磁极相互排斥，异名磁极相互吸引，磁体的左端是N极，故中间的小磁针的左端是S极，而乙图中靠近S极的小磁针，因为异名磁极相互吸引，故小磁针的左端是N极。
23． 不能 能 见解析
【详解】（1）[1]由于小磁针具有磁性，可以吸引铁这种物质，故当铁棒靠近时，会吸引磁针，故不能判断钢棒原来一定具有磁性。
（2）[2][3]磁体上不同部位的磁性强弱不同，两端磁极磁性最强，中间磁性最弱，当钢棒从如图所示的位置向左移动时，磁性变弱，吸引力变小，弹簧测力计的示数变小，到中间时最小，然后慢慢变大，故可以从弹簧测力计的示数变化，判断钢棒具有磁性，若钢棒不具有磁性，弹簧测力计的示数不变。
24． 存在 不会 N 改变
【详解】（1）[1]螺线管通电后，原来在其内部静止的小磁针南北极指向会发生变化，说明通电螺线管内部存在磁场。
（2）[2]磁场是客观存在磁体周围的一种特殊物质，移走图中的小磁针，磁场也不会消失。
（3）[3]磁场中某一点小磁针静止时N极所指的方向就是该点的磁场方向，这是磁场方向的规定。所以小磁针A所在位置的磁场方向与该小磁针的N极方向相同。
（4）[4] 改变螺线管中的电流方向，通电螺电管两端的磁极发生改变，周围的磁场方向随之改变，各小磁针的指向也会变化。
25． 同种电荷相互排斥 异名磁极相互吸引（或磁场对磁体有力的作用或磁体间有力的作用）
【详解】（1）[1]用丝绸摩擦过的玻璃棒，带正电荷，用丝绸摩擦两根玻璃棒，手持一根玻璃棒，靠近另一根被吊起的玻璃棒的右端，发现被吊起的玻璃棒发生转动，说明同种电荷相互排斥。
（2）[2]手持一根条形磁铁的S极，将条形磁铁的N极靠近另一个静止在支架上的小磁针的S极，异名磁极相靠近，小磁针向磁铁的方向转动，说明异名磁极相互吸引或磁场对磁体有力的作用或磁体间有力的作用。
26． 电流的方向 条形
【详解】（1）[1]其他条件不变，只改变螺线管中的电流方向，通电螺线管两端的小磁针的偏转方向发生了偏转，通电螺线管磁极方向发生了变化，故通电螺线管磁极方向与螺线管中的电流的方向有关。
（2）[2]如图所示，该磁感线的分布情况与条形磁铁的相似，都是两极磁感线比较密集，中间的磁感线比较稀疏。
27． A N B
【详解】（1）[1]由图乙可观察到，通电螺线管两端铁屑最密，中间铁屑最少，因此通电螺线管的外部磁场与条形磁体相似，故选A。
（2）[2]由图可知，通电螺线管的右端吸引小磁针的S极，根据磁极间的相互作用可知，通电螺线管的右端为N极。
（3）[3]根据磁感线的定义可知，在磁场外部磁感线时从磁体的N极出来回到S极，此通电螺线管的右端为N极，故磁感线应该是从右端出来回到左端，故选B。
28． 磁热效应 见解析 见解析
【详解】（1）[1]根据阅读材料可知，磁制冷就是利用磁性材料所具有的磁热效应来制冷的。
（2）[2]当转动手轮使磁制冷材料进入磁场时，外界温度升高，离开磁场时，外界温度降低，可以提出问题：外界温度的变化与磁制冷材料是否进入磁场有关吗？
（3）[3]磁制冷技术具有绿色环保、磁制冷装置有小型化和高效率的优点。
