电功率
九年级下册 RJ
初中物理
第十八章 第2节 第2课时

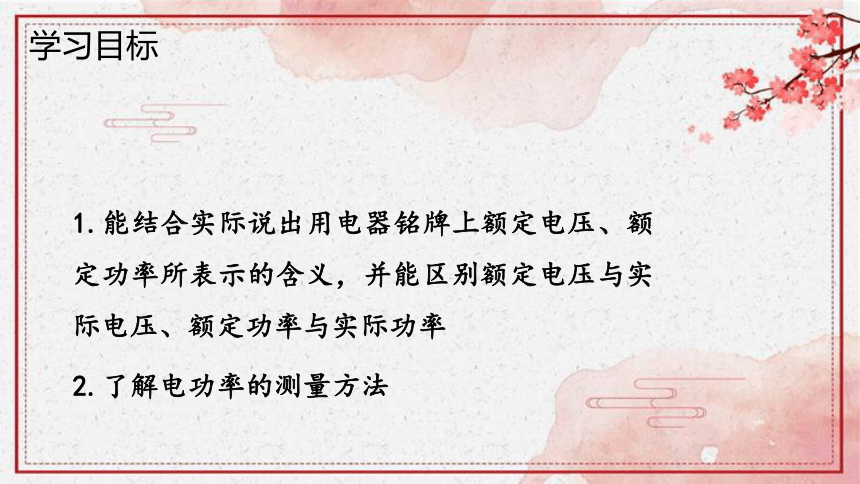

1.能结合实际说出用电器铭牌上额定电压、额定功率所表示的含义，并能区别额定电压与实际电压、额定功率与实际功率
2.了解电功率的测量方法
学习目标

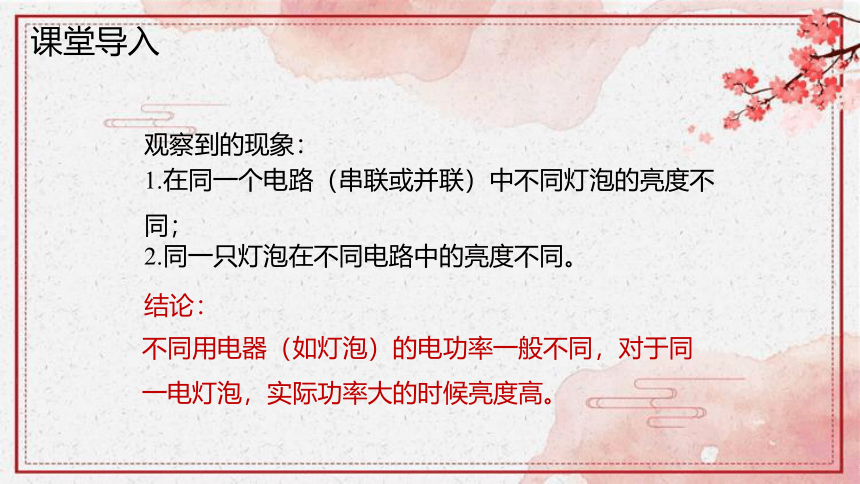

1.在同一个电路（串联或并联）中不同灯泡的亮度不同；
2.同一只灯泡在不同电路中的亮度不同。
观察到的现象：
结论：
不同用电器（如灯泡）的电功率一般不同，对于同一电灯泡，实际功率大的时候亮度高。
课堂导入

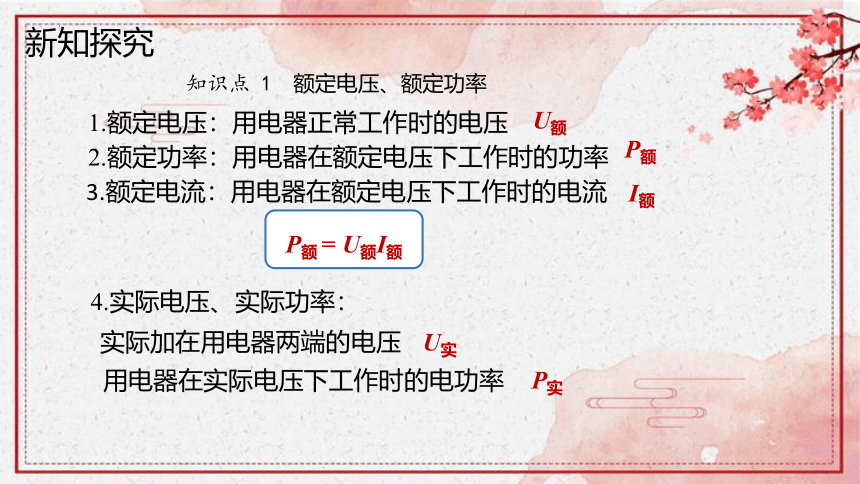

知识点 1 额定电压、额定功率
U额
P额
U实
1.额定电压：用电器正常工作时的电压
2.额定功率：用电器在额定电压下工作时的功率
3.额定电流：用电器在额定电压下工作时的电流
4.实际电压、实际功率：
用电器在实际电压下工作时的电功率
I额
P额 = U额I额
P实
实际加在用电器两端的电压
新知探究

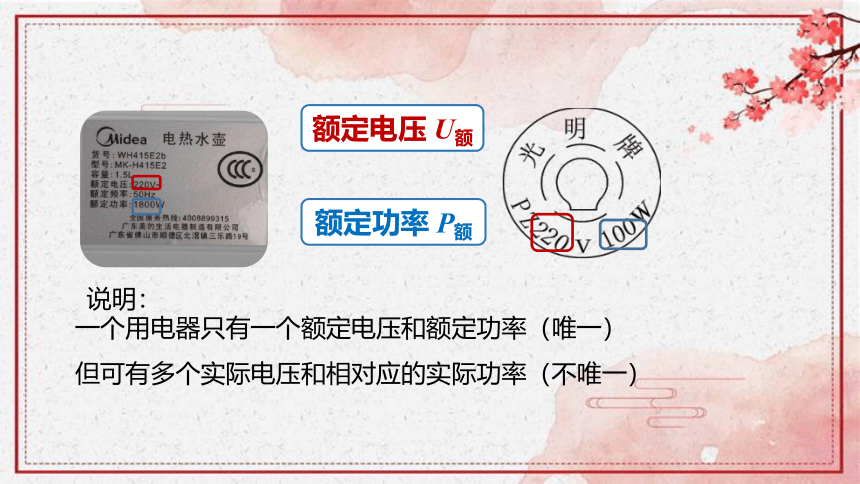

一个用电器只有一个额定电压和额定功率（唯一）
但可有多个实际电压和相对应的实际功率（不唯一）
额定电压 U额
额定功率 P额
说明：

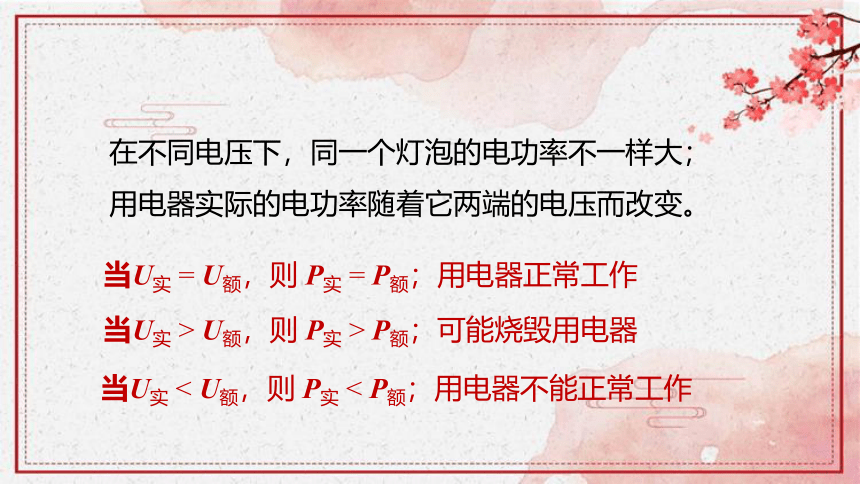

在不同电压下，同一个灯泡的电功率不一样大；
用电器实际的电功率随着它两端的电压而改变。
当U实 = U额，则 P实 = P额；用电器正常工作
当U实 < U额，则 P实 < P额；用电器不能正常工作
当U实 > U额，则 P实 > P额；可能烧毁用电器

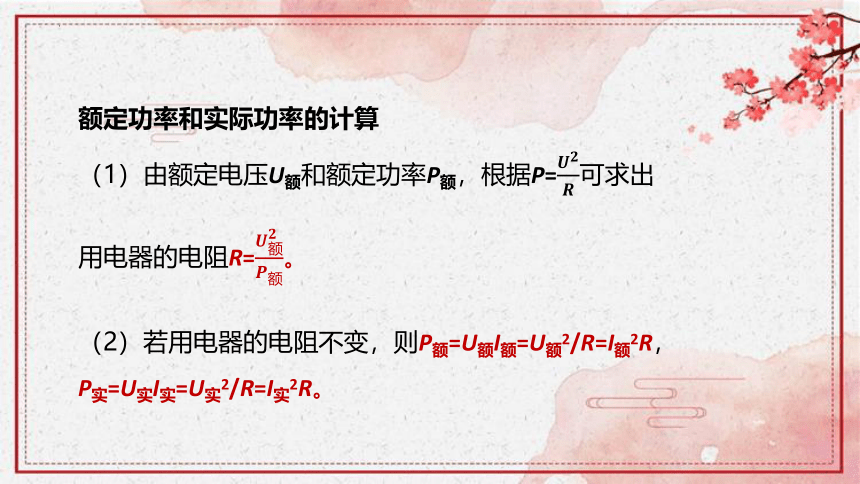

额定功率和实际功率的计算
（1）由额定电压U额和额定功率P额，根据P=可求出用电器的电阻R=。
（2）若用电器的电阻不变，则P额=U额I额=U额2/R=I额2R，P实=U实I实=U实2/R=I实2R。

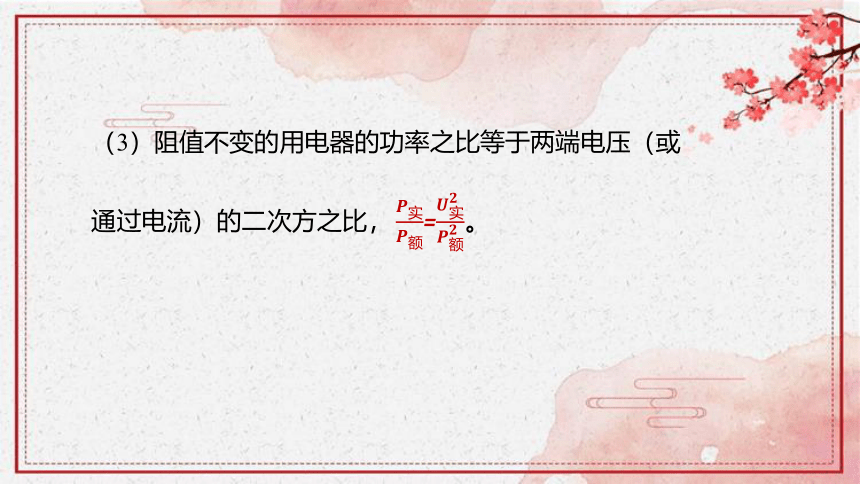

（3）阻值不变的用电器的功率之比等于两端电压（或通过电流）的二次方之比，=。

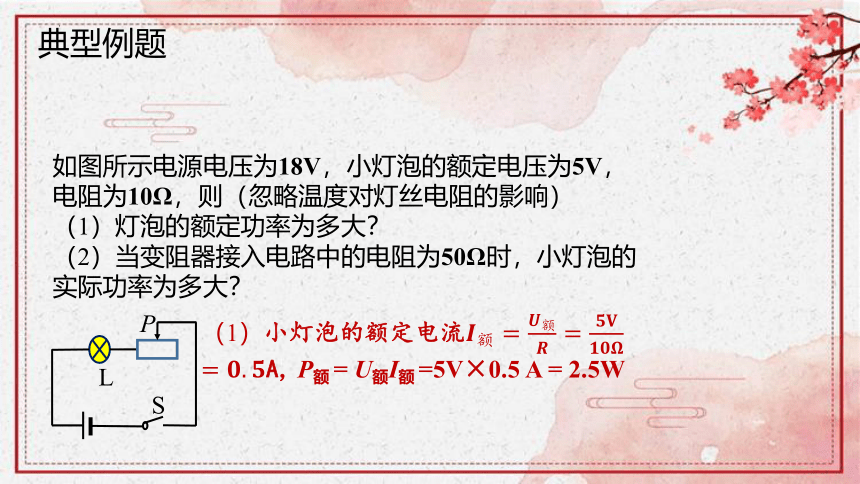

如图所示电源电压为18V，小灯泡的额定电压为5V，电阻为10Ω，则（忽略温度对灯丝电阻的影响）
（1）灯泡的额定功率为多大？
（2）当变阻器接入电路中的电阻为50Ω时，小灯泡的实际功率为多大？
P
S
L
（1）小灯泡的额定电流
A, P额 = U额I额 =5V×0.5 A = 2.5W
典型例题
如图所示电源电压为18V，小灯泡的额定电压为5V，电阻为10Ω，则（忽略温度对灯丝电阻的影响）
（1）灯泡的额定功率为多大？
（2）当变阻器接入电路中的电阻为50Ω时，小灯泡的实际功率为多大？
P
S
L
（2）变阻器接入的电阻为50Ω时，灯泡
的电流和电压分别为I实 ===
0.3A ,U实 = I实R =0.3A×10Ω = 3V, P实 =
U实I实 =3V×0.3 A = 0.9W
知识点 2 电功率的测量
1.直接测量——功率表
2.间接测量——电能表+秒表
P =
W
t
3.间接测量——“伏安法”
P = UI
如图所示是某家用电子式电能表的表盘，该表盘上显示已用电________kW·h。若将某用电器单独接在该电能表上正常工作3min，电能表指示灯闪烁了32次。该用电器在上述时间内消耗的电能为________kW·h，它的实际电功率是_____W。
5546.7
0.02
400
W = kW·h = kW·h == 0.02 kW·h，
P = = =0.4kW= 400W
额定电压和额定功率
功率表、“伏安法”、电能表+秒表
测量方法
电功率
计算
单位
W、kW、mW
P = =UI
W
t
1.(2021·新疆中考) 如图所示的电路中，电源电压恒为3 V，R1、R2均为定值电阻．若断开开关S1、S3，闭合开关S2，电路的总功率为 0.5 W；若断开开关 S2，闭合开关 S1、S3，则电路的总功率不可能为( )
A．1 W B．2 W
C．3 W D．4 W
A
==0.5W,=+
＞=0.5W
+0.5W=1W
当堂检测
2.（2021·杨浦中考）家用电器的额定电压是 ，电饭煲在工作时，将 转化为内能，在电饭锅中注水，发现锅底比平时看到的浅，是由于 。
220V
电能
光的折射
3. 将一个标有“3 V 3 W”字样的灯泡接到 9 V的电源上，若要让它正常工作，应串联一个 _ __Ω的电阻。
6
灯泡正常工作时的电压UL=U额 =3V，灯泡和电阻串联，
所以，电阻两端的电压UR=U－UL=9V－3V=6V，而通过电阻中的电流 IR=IL=1A,所以，电阻的阻值 R = = =6Ω。
电灯正常工作时的电流：I= = = 1 A
4.把“220V 100W”的甲灯和“220V 60W”的乙灯串联在电压为220V的电路中，则（ ）
A. 因为甲灯的额定功率较大，所以甲灯较亮
B. 因为通过它们的电流相等，所以一样亮
C. 因为甲灯的电阻较小，所以甲灯较亮
D. 因为乙灯的实际功率较大，所以乙灯较亮
灯泡的亮暗由灯泡的实际功率决定
R =
U额2
P额
U甲额 = U乙额
P甲额 ＞ P乙额
R甲 ＜ R乙
I甲 = I乙
两灯串联
L甲
L乙
220V
P甲实＜ P乙实
乙灯较亮
P=I2R
4.把“220V 100W”的甲灯和“220V 60W”的乙灯串联在电压为220V的电路中，则（ ）
A. 因为甲灯的额定功率较大，所以甲灯较亮
B. 因为通过它们的电流相等，所以一样亮
C. 因为甲灯的电阻较小，所以甲灯较亮
D. 因为乙灯的实际功率较大，所以乙灯较亮
D
