第5节 串、并联电路中电流的规律
1.学会正确使用电流表测量串联电路和并联电路中的电流。
2.会分析实验数据，归纳总结出串联电路、并联电路中的电流规律。

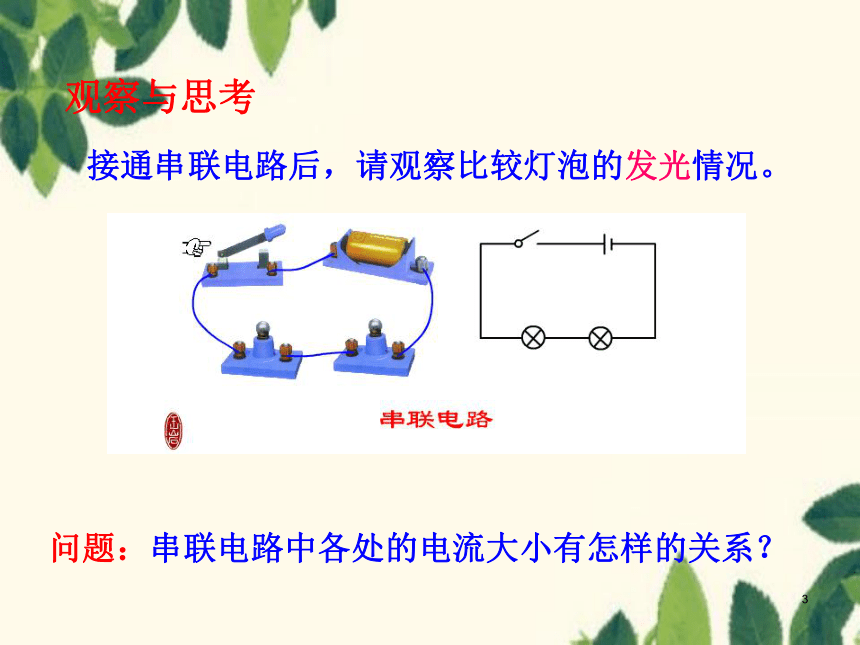

观察与思考
接通串联电路后，请观察比较灯泡的发光情况。
问题：串联电路中各处的电流大小有怎样的关系？

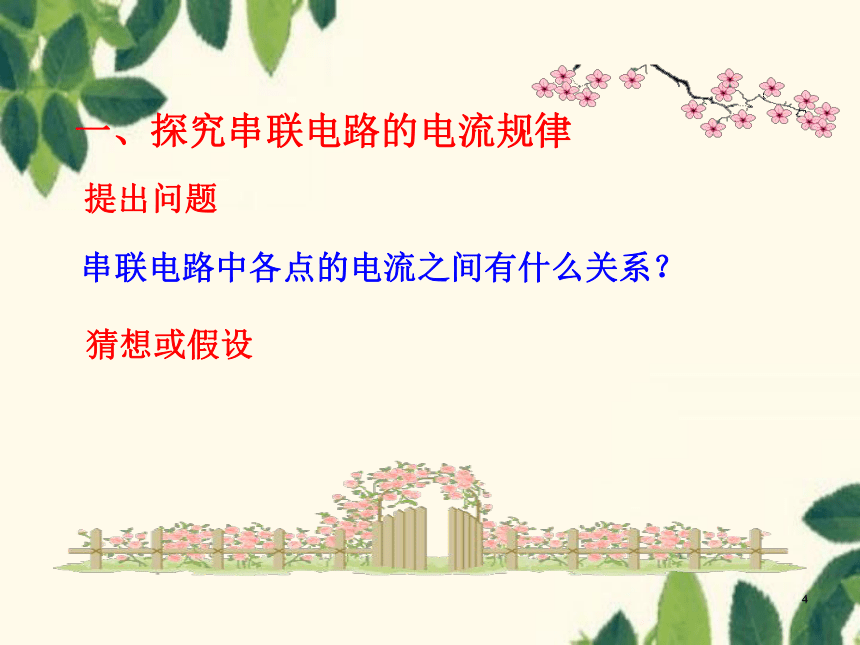

一、探究串联电路的电流规律
猜想或假设
提出问题
串联电路中各点的电流之间有什么关系？

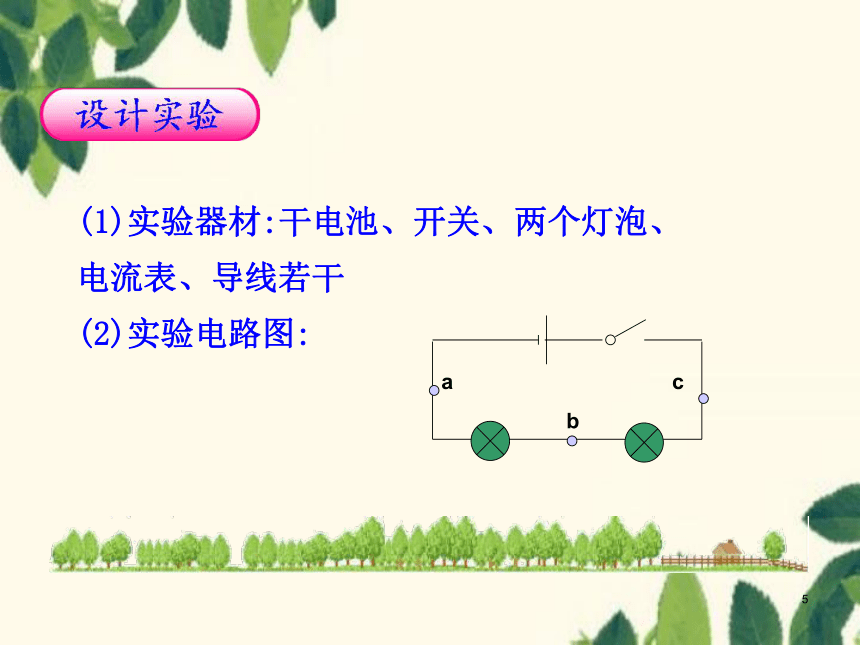

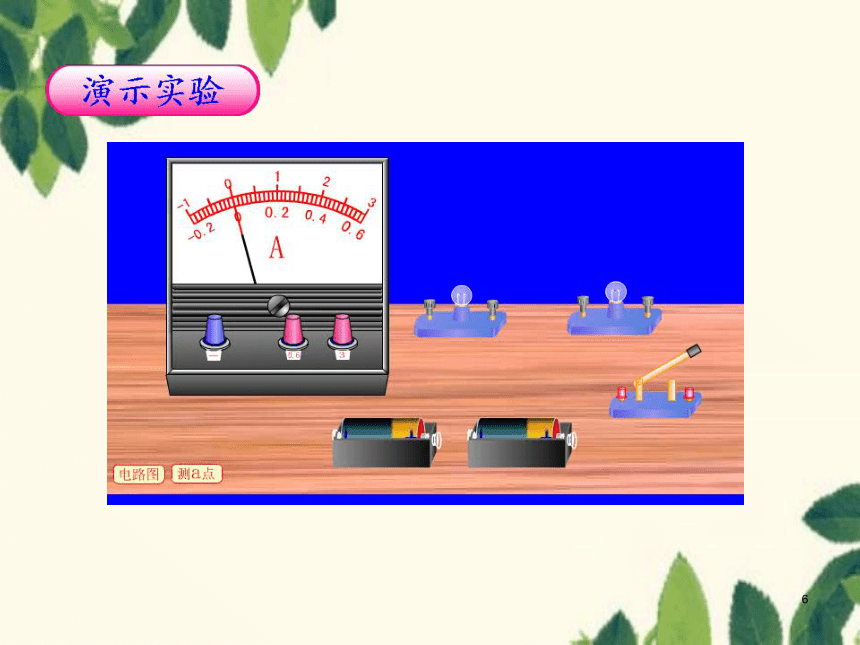

(1)实验器材:干电池、开关、两个灯泡、
电流表、导线若干
(2)实验电路图:
a
b
c

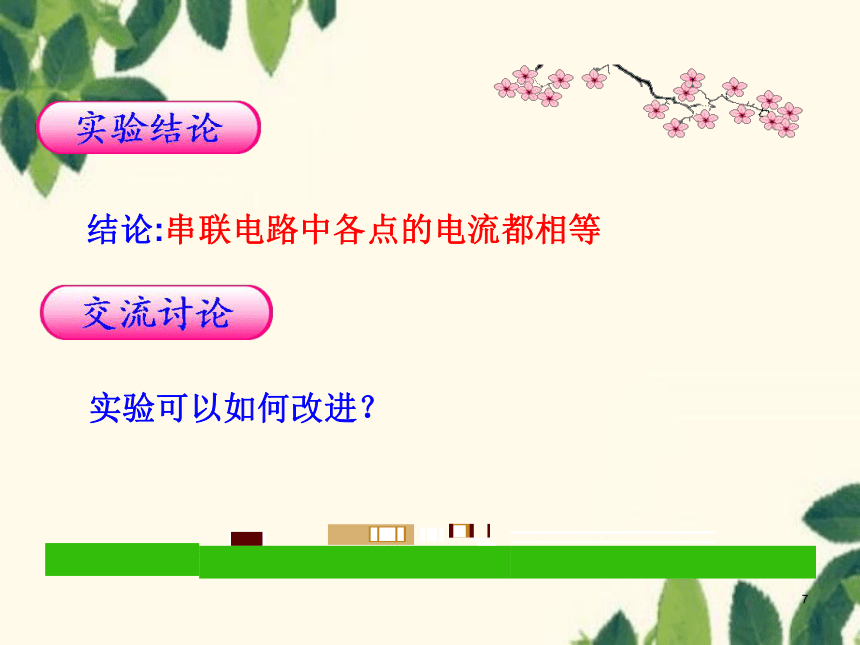

结论:串联电路中各点的电流都相等
实验可以如何改进？

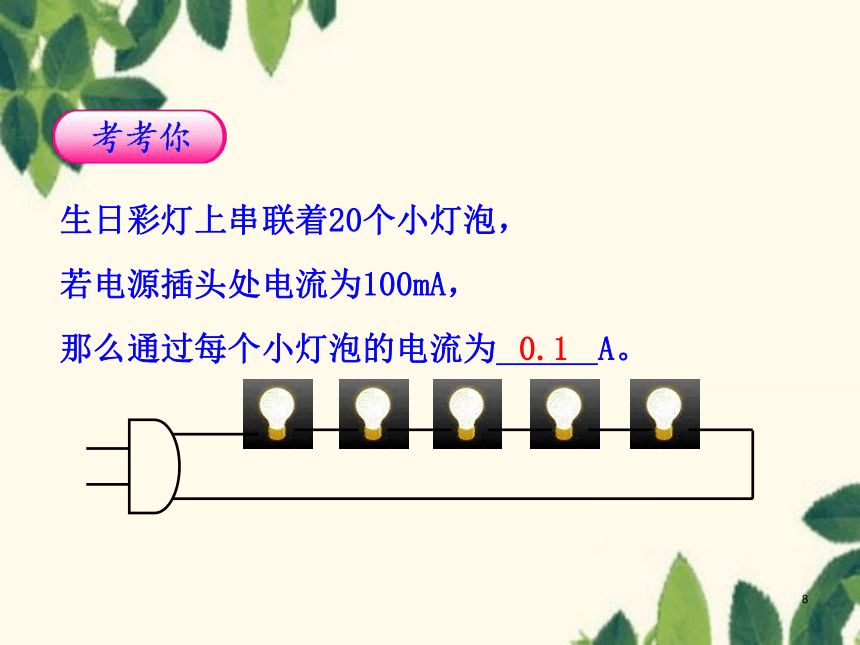

生日彩灯上串联着20个小灯泡，
若电源插头处电流为100mA，
那么通过每个小灯泡的电流为______A。
0.1

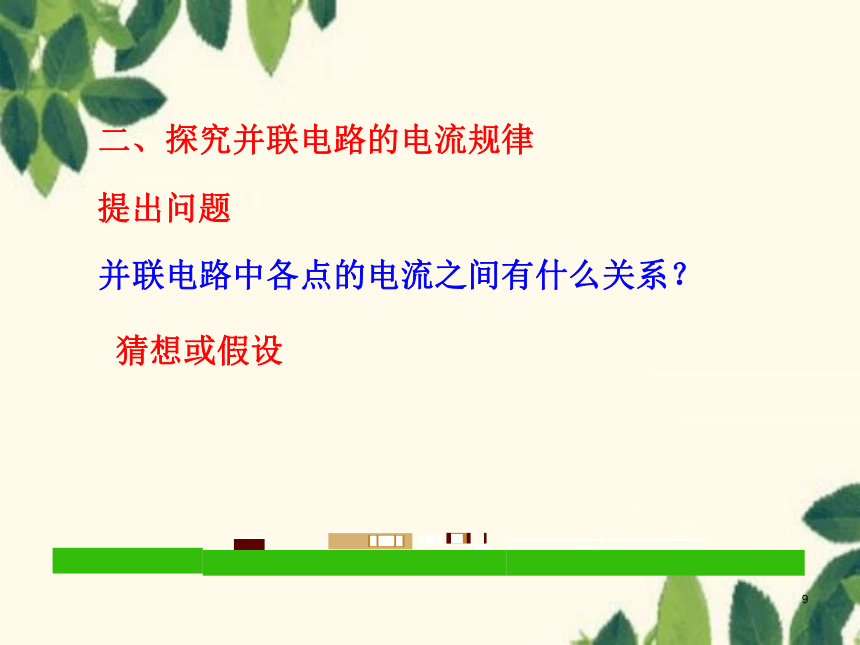

二、探究并联电路的电流规律
并联电路中各点的电流之间有什么关系？
猜想或假设
提出问题
(1)实验器材:干电池、开关、两个灯泡、电流表、导线若干
(2)实验电路图:
a
b
c
并联电路中干路的电流等于各支路中电流之和
实验可以如何改进？
一、串联电路的电流规律
串联电路中各点的电流都相等
二、并联电路的电流规律
并联电路中干路的电流等于各支路中电流之和
1.在一个电路中有两个用电器，用电流表测量时，如
果发现通过每个用电器的电流不相同,则这两个用电器
的连接一定是_____；如果发现通过每个用电器的电流
相同，则这两个用电器的连接_____________________
______。
可能是串联、也可能是
并联
并联
L2
L1
A1
A2
S
0.7
0.8
2、如图所示，已知电流表A1的示数是0.8A，A2的示数是1.5A，
则通过灯L1的电流是_____A，通过灯L2的电流是______A。
3.有L1和L2两只灯串联在某电路中，闭合开关后发现L1
很亮，L2较暗，那么（ ）
A．L1中的电流较大
B．L2中的电流较大
C．L1和L2中的电流是相等的
D．由于灯的亮暗不同，故无法比较电流大小
C
- +
A
L1
L2
A
B
C
D
- +
L1
L2
A
- +
L1
L2
A
L1
L2
A
- +
B
4、下列电路中，能正确测出灯L2的电流的是（ ）
5.将图中给出的实物连接起来．
要求：L1，L2并联、S控制干路， 测量干路的电流，
测L2中的电流．已知L1和L2中的电流均为0.4A .
L1
L2
6、如图所示，用电流表测量电流时，发现两个电流表
的指针在同一个位置，则电流表A1的示数为 ，
A2的示数为 ，灯L1中的电流是_________.
L1
L2
1.8A
0.36A
1.44A
