一 电压

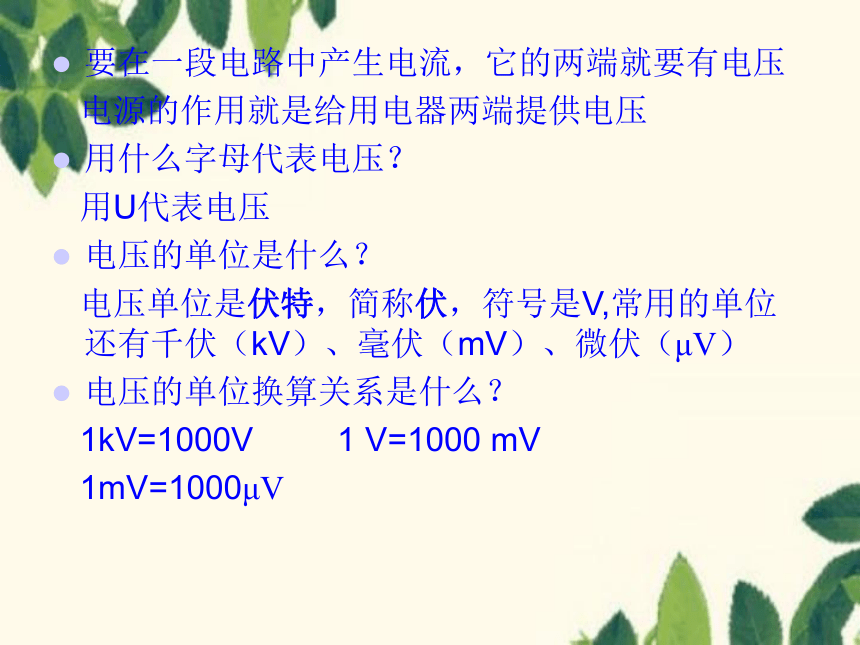

要在一段电路中产生电流，它的两端就要有电压
电源的作用就是给用电器两端提供电压
用什么字母代表电压？
用U代表电压
电压的单位是什么？
电压单位是伏特，简称伏，符号是V,常用的单位还有千伏（kV）、毫伏（mV）、微伏（μV）
电压的单位换算关系是什么？
1kV=1000V 1 V=1000 mV
1mV=1000μV

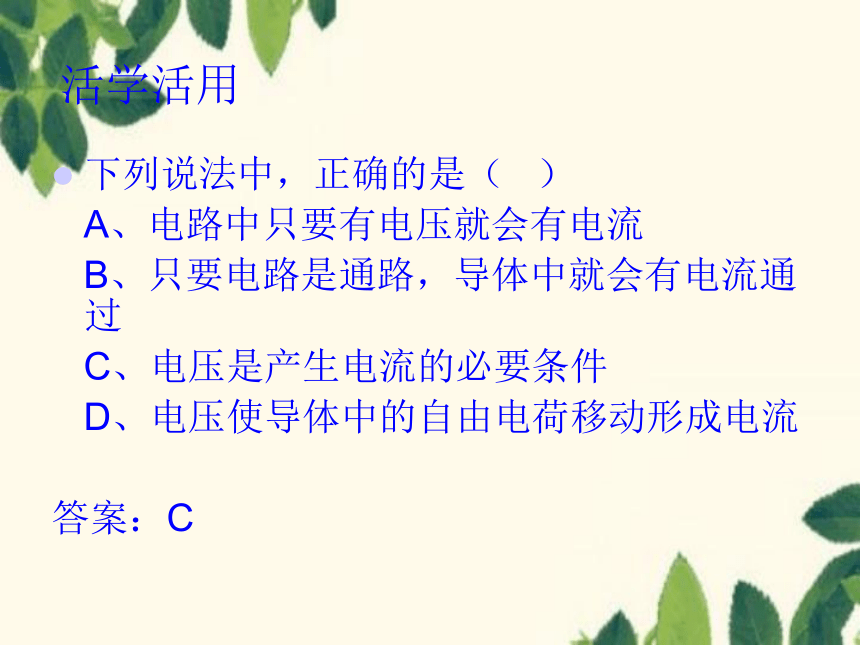

活学活用
下列说法中，正确的是（ ）
A、电路中只要有电压就会有电流
B、只要电路是通路，导体中就会有电流通过
C、电压是产生电流的必要条件
D、电压使导体中的自由电荷移动形成电流
答案：C

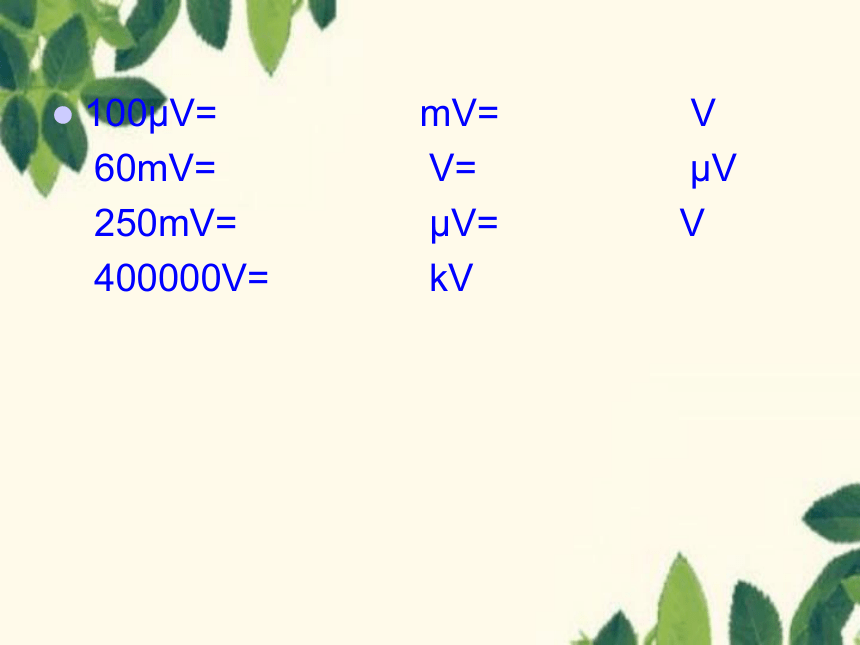

100μV= mV= V
60mV= V= μV
250mV= μV= V
400000V= kV

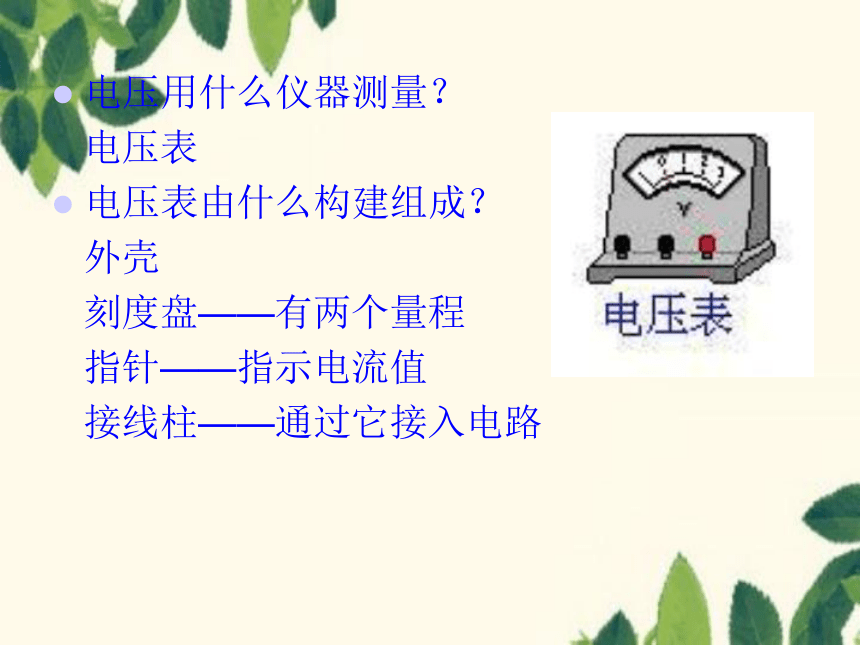

电压用什么仪器测量？
电压表
电压表由什么构建组成？
外壳
刻度盘——有两个量程
指针——指示电流值
接线柱——通过它接入电路
1、电压表应该跟被测用电器怎样连接？
应与被测用电器并联。
2、电压表的红接线柱（或标有“+”号的接线柱）应该连接在什么位置？黑接线柱（或标有“-”号的接线柱）应该连接在什么位置？
应该使红接线柱（“+”）靠近电源正极
使黑接线柱（“-”）靠近电源负极
3、什么情况下使用标有“3”字样的接线柱，什么情况下使用标有“15”字样的接线柱？
所用量程的最大测量值必须大于被测电路两端的电压
怎样在电压表上读数
明确电压表可以测量的最大电压（量程）
确定电压表的一个小格代表多大的电压（分度值）
接通电路后，读数
电压表 电流表
不同点 必须并联接入待测电路两端 必须串联接入待测电路
可以直接接在电源两极上
此时示数即为电源电压 绝对不允许将电流表的两个接线柱直接接在电源的两极上，否则会烧毁电流表或损坏电源
相同点 都要注意零点校正
“+”“-”接线柱的接法，电流从“+”进“-”出
都需要先认清每个大格和每个小格表示的值，然后再读数
想想做做
测量每节电池的电压，然后把电池串联起来，测量这个电池组的电压，看他们之间有什么关系。
关系：电池串联后的电压=各个电池的电压
之和
