第十五章 电流和电路 期末复习题 2022-2023学年人教版物理九年级全一册（山东地区专版）（含解析）

第十五章 电流和电路
一、单选题

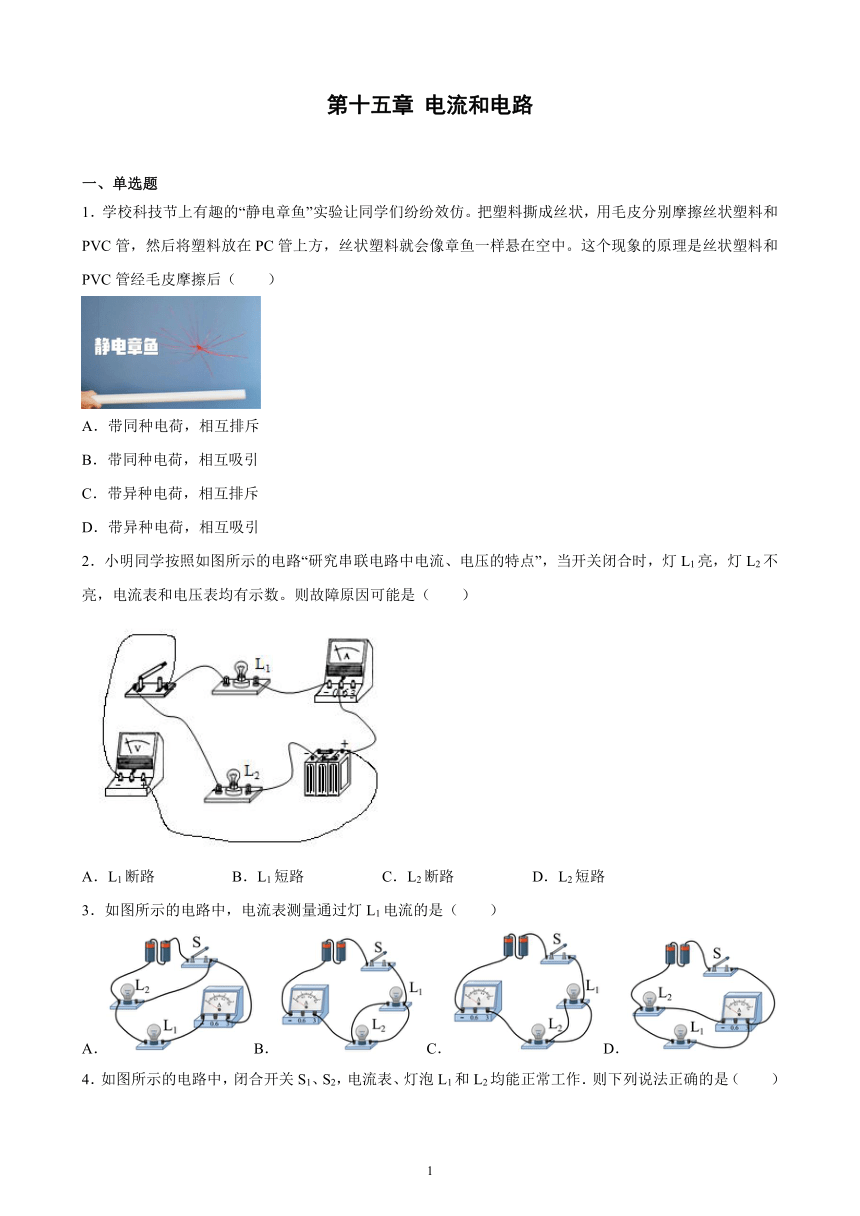

1．学校科技节上有趣的“静电章鱼”实验让同学们纷纷效仿。把塑料撕成丝状，用毛皮分别摩擦丝状塑料和PVC管，然后将塑料放在PC管上方，丝状塑料就会像章鱼一样悬在空中。这个现象的原理是丝状塑料和PVC管经毛皮摩擦后（　　）
A．带同种电荷，相互排斥
B．带同种电荷，相互吸引
C．带异种电荷，相互排斥
D．带异种电荷，相互吸引
2．小明同学按照如图所示的电路“研究串联电路中电流、电压的特点”，当开关闭合时，灯L1亮，灯L2不亮，电流表和电压表均有示数。则故障原因可能是（　　）
A．L1断路 B．L1短路 C．L2断路 D．L2短路
3．如图所示的电路中，电流表测量通过灯L1电流的是（　　）
A．B．C．D．

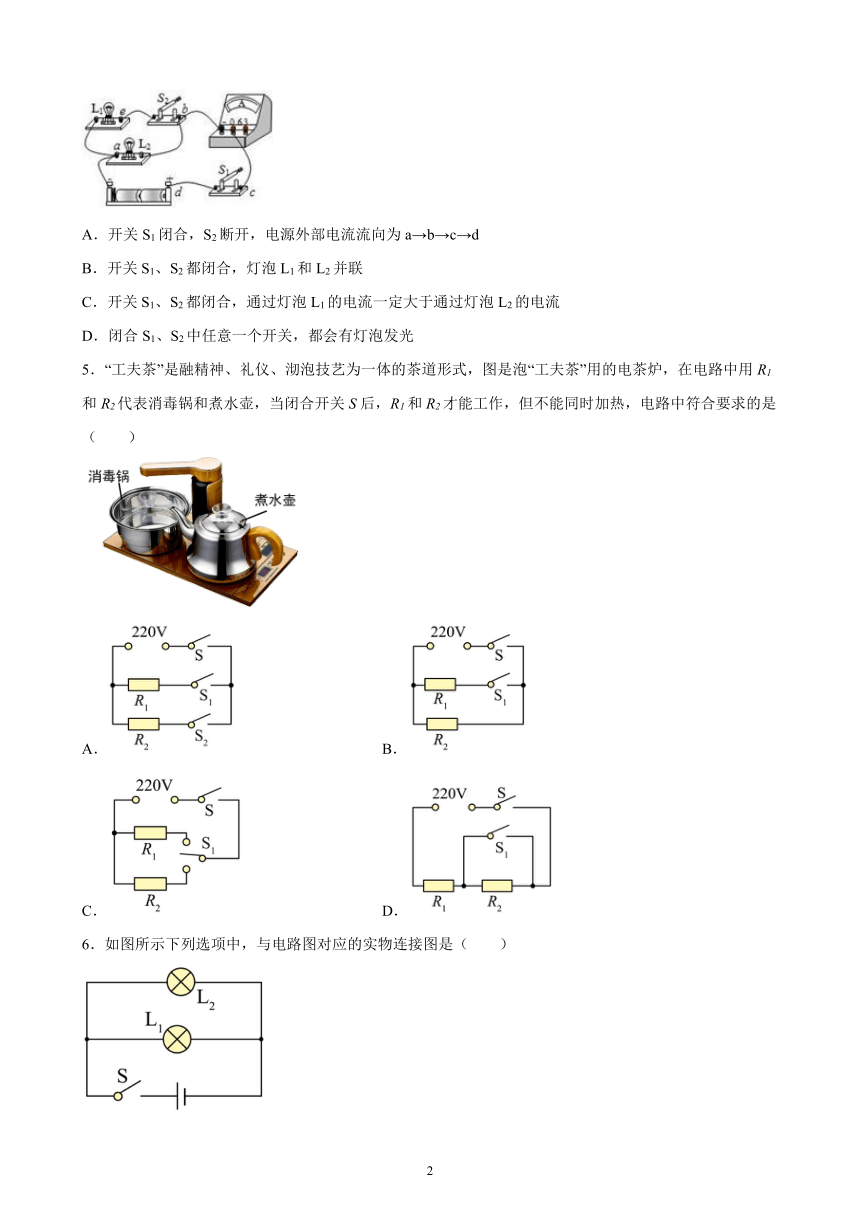

4．如图所示的电路中，闭合开关S1、S2，电流表、灯泡L1和L2均能正常工作．则下列说法正确的是（　　）
A．开关S1闭合，S2断开，电源外部电流流向为a→b→c→d
B．开关S1、S2都闭合，灯泡L1和L2并联
C．开关S1、S2都闭合，通过灯泡L1的电流一定大于通过灯泡L2的电流
D．闭合S1、S2中任意一个开关，都会有灯泡发光
5．“工夫茶”是融精神、礼仪、沏泡技艺为一体的茶道形式，图是泡“工夫茶”用的电茶炉，在电路中用R1和R2代表消毒锅和煮水壶，当闭合开关S后，R1和R2才能工作，但不能同时加热，电路中符合要求的是（　　）
A． B．
C． D．

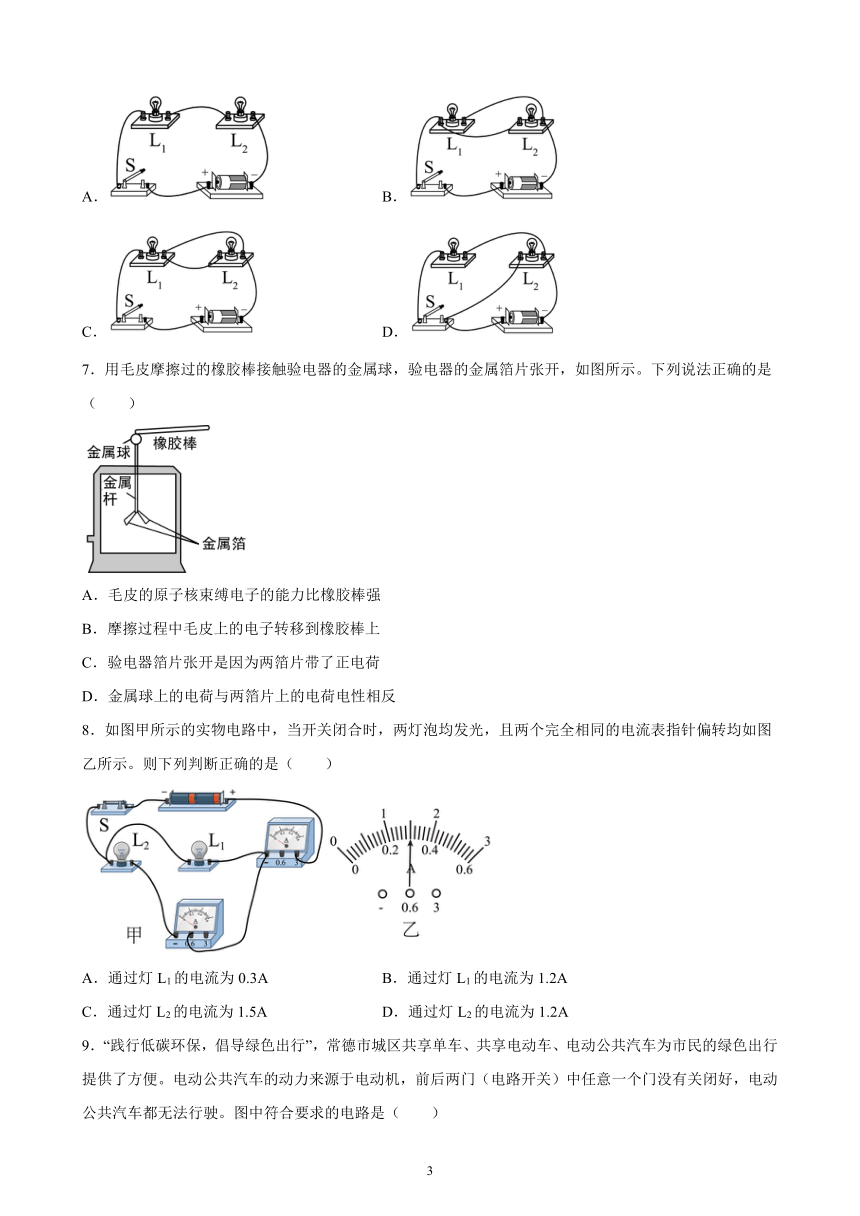

6．如图所示下列选项中，与电路图对应的实物连接图是（　　）
A． B．
C． D．
7．用毛皮摩擦过的橡胶棒接触验电器的金属球，验电器的金属箔片张开，如图所示。下列说法正确的是（　　）
A．毛皮的原子核束缚电子的能力比橡胶棒强
B．摩擦过程中毛皮上的电子转移到橡胶棒上
C．验电器箔片张开是因为两箔片带了正电荷
D．金属球上的电荷与两箔片上的电荷电性相反
8．如图甲所示的实物电路中，当开关闭合时，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示。则下列判断正确的是（　　）
A．通过灯L1的电流为0.3A B．通过灯L1的电流为1.2A
C．通过灯L2的电流为1.5A D．通过灯L2的电流为1.2A

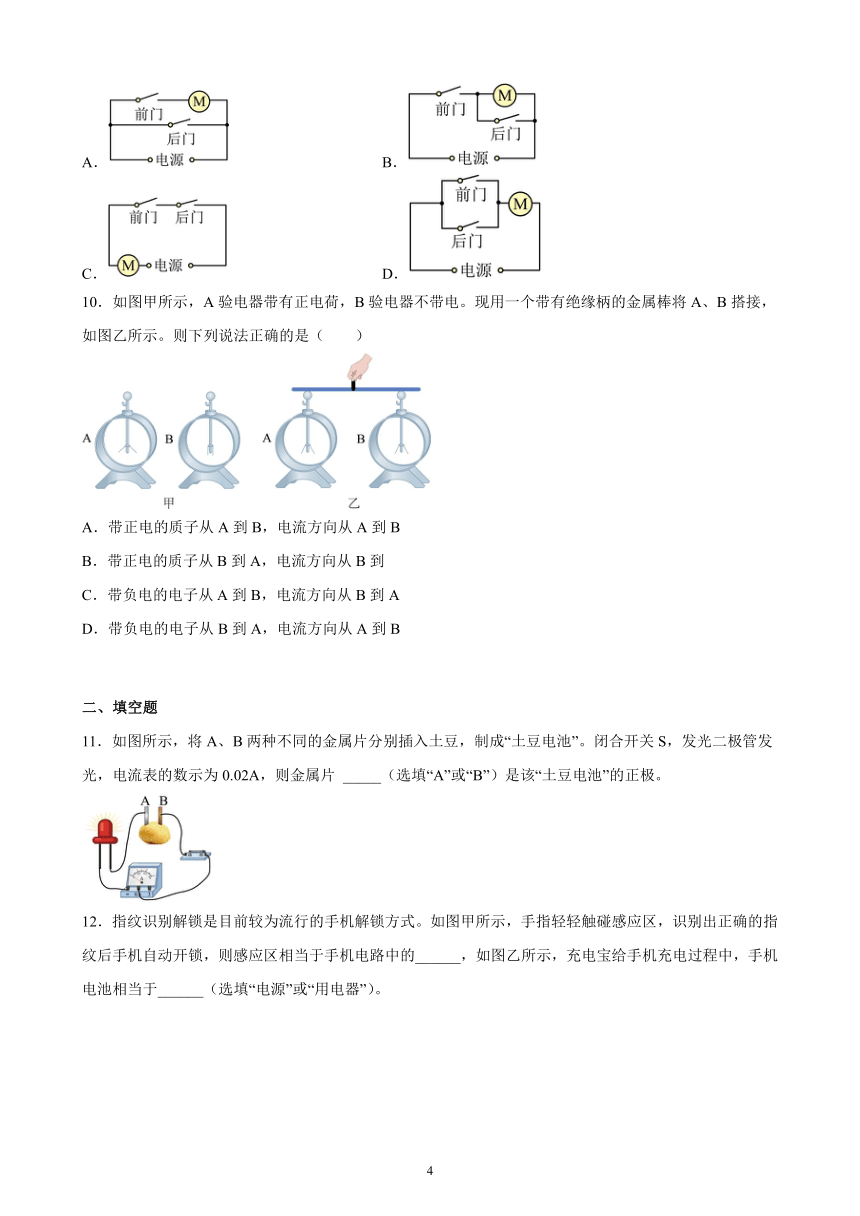

9．“践行低碳环保，倡导绿色出行”，常德市城区共享单车、共享电动车、电动公共汽车为市民的绿色出行提供了方便。电动公共汽车的动力来源于电动机，前后两门（电路开关）中任意一个门没有关闭好，电动公共汽车都无法行驶。图中符合要求的电路是（　　）
A． B．
C． D．
10．如图甲所示，A验电器带有正电荷，B验电器不带电。现用一个带有绝缘柄的金属棒将A、B搭接，如图乙所示。则下列说法正确的是（　　）
A．带正电的质子从A到B，电流方向从A到B
B．带正电的质子从B到A，电流方向从B到
C．带负电的电子从A到B，电流方向从B到A
D．带负电的电子从B到A，电流方向从A到B
二、填空题
11．如图所示，将A、B两种不同的金属片分别插入土豆，制成“土豆电池”。闭合开关S，发光二极管发光，电流表的数示为0.02A，则金属片 _____（选填“A”或“B”）是该“土豆电池”的正极。
12．指纹识别解锁是目前较为流行的手机解锁方式。如图甲所示，手指轻轻触碰感应区，识别出正确的指纹后手机自动开锁，则感应区相当于手机电路中的______，如图乙所示，充电宝给手机充电过程中，手机电池相当于______（选填“电源”或“用电器”）。

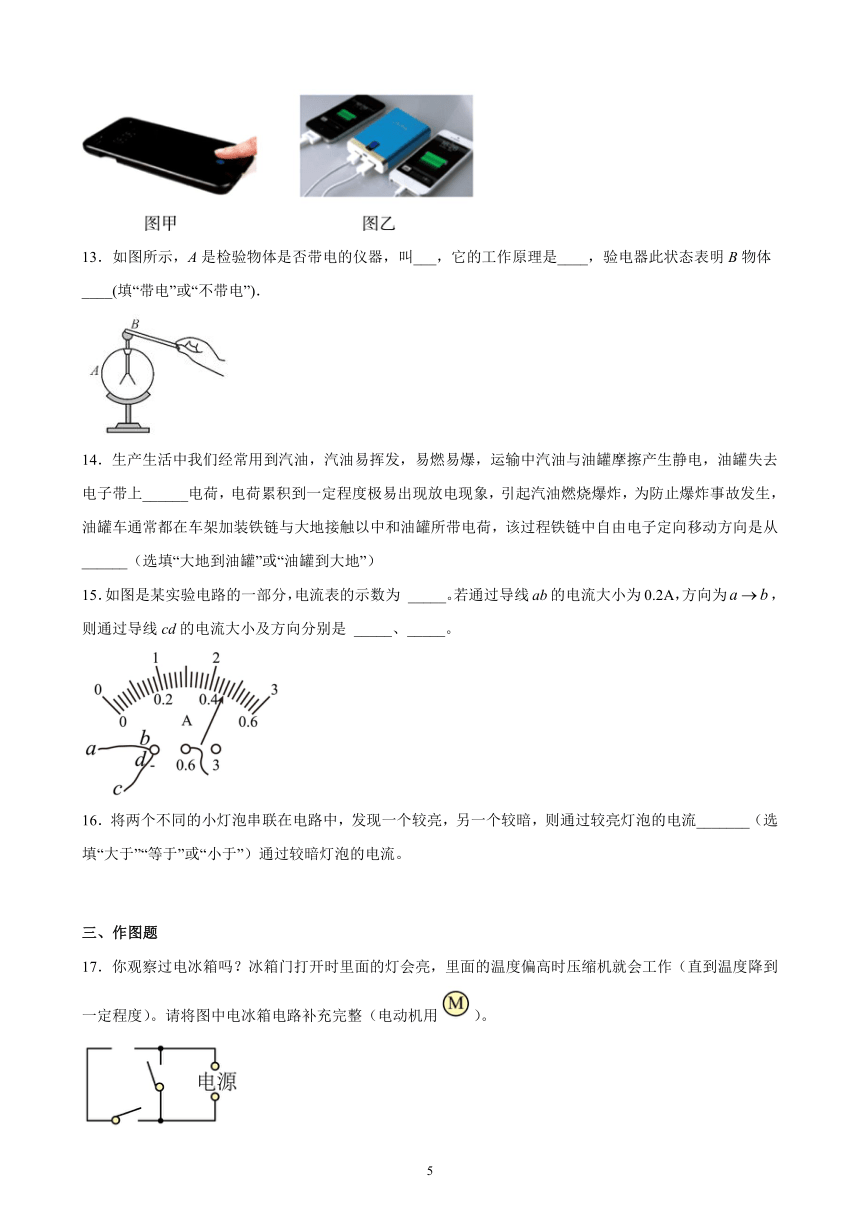

13．如图所示，A是检验物体是否带电的仪器，叫___，它的工作原理是____，验电器此状态表明B物体____(填“带电”或“不带电”)．
14．生产生活中我们经常用到汽油，汽油易挥发，易燃易爆，运输中汽油与油罐摩擦产生静电，油罐失去电子带上______电荷，电荷累积到一定程度极易出现放电现象，引起汽油燃烧爆炸，为防止爆炸事故发生，油罐车通常都在车架加装铁链与大地接触以中和油罐所带电荷，该过程铁链中自由电子定向移动方向是从______（选填“大地到油罐”或“油罐到大地”）
15．如图是某实验电路的一部分，电流表的示数为 _____。若通过导线ab的电流大小为0.2A，方向为，则通过导线cd的电流大小及方向分别是 _____、_____。
16．将两个不同的小灯泡串联在电路中，发现一个较亮，另一个较暗，则通过较亮灯泡的电流_______（选填“大于”“等于”或“小于”）通过较暗灯泡的电流。
三、作图题
17．你观察过电冰箱吗？冰箱门打开时里面的灯会亮，里面的温度偏高时压缩机就会工作（直到温度降到一定程度）。请将图中电冰箱电路补充完整（电动机用）。
18．疫情防控期间，为了严格控制区分外来车辆出入居民小区，很多小区装备了门禁系统，内部车辆可以被自动开关S1识别并通过电动机启动横杆，外部车辆经保安闭合手动开关S2后也可以电动机启动横杆，请在虚线框内完成符合要求的电路图。
19．小聪在教室内开灯和关灯时发现，闭合一个开关，教室讲台上的两盏灯同时发光； 断开此开关，两盏灯都熄灭，请在图中虚线框内画出开关控制两盏灯的部分电路。
20．完成图中电路连接。实物图中少了两根导线。请用笔画线代替导线补上，补上后要求：灯L1、L2都能发光，且电流表只测量L2的电流，开关控制L1、L2的通断。（导线不能交叉）
21．小满暑假坐火车去北京，在火车上发现车厢后面有两个厕所，只有当两个厕所的门都关上时，车厢指示灯才会发光，指示牌才会显示“厕所有人”字样，提醒旅客两个厕所都有人．请你把图中的各元件符号连接成符合上述设计要求的电路图．
22．钥匙型开关是只有在插入正确的钥匙时才能转动并闭合的开关。银行的金库大门必须同时插入两把钥匙转动，才能使控制大门的电动机（符号为M），请设计出符合这个工作的电路图。
23．根据如图所示的实物电路，在方框内画出它的电路图，并在图中对应的灯泡附近标出L1和L2。
四、实验题
24．测量并联电路的电流。
实验小组想要测量并联电路各支路及干路电流的大小，连接测量电路如图甲所示。
（1）请你在图乙方框中画出此实验电路所对应的电路图______；
（2）闭合开关，发现L1亮，而L2不亮。则电路故障可能是L2______，排除故障后继续实验，电流表的示数为0.2A，可知______（填 “L1支路”、“L2支路”）的电流为0.2A；
（3）实验小组准备全部拆除电路后再次连接电路测量其它位置的电流。物理老师指出：在原电路基础上只需移动一根导线即可测量出干路电流。请找到需要移动的这根导线，在图丙中将这根导线上打上“×”，然后画出正确的连接______；
（4）移动之后，闭合开关，电流表示数如图丁所示，则另一条支路的电流是______A。
五、综合题
25．静电
所谓静电，就是一种处于静止状态的电荷或者说不流动的电荷。当电荷聚集在某个物体上或表面时就形成了静电。当带静电物体接触零电位物体（接地物体）或与其有电位差的物体时都会发生电荷转移，就是我们日常见到火花放电现象。当我们活动时，身体、衣物会和地面、空气等产生摩擦，使电子在它们之间发生转移，从而使身体带电。
静电的危害很多，它的第一种危害来源于带电体的互相作用。如，在飞机机体与空气、水气、灰尘等微粒摩擦时会使飞机带电，如果不采取措施，将会严重干扰飞机无线电设备的正常工作，使飞机变成聋子和瞎子；在印刷厂里，纸页之间的静电会使纸页粘合在一起，难以分开，给印刷带来麻烦；在制药厂里，由于静电吸引尘埃，会使药品达不到标准的纯度；在放电视时荧屏表面的静电容易吸附灰尘和油污，形成一层尘埃的薄膜，使图像的清晰程度和亮度降低……。静电的第二大危害，是有可能因静电火花点燃某些易燃物体而发生爆炸，如，在手术台上，电火花会引起麻醉剂的爆炸，伤害医生和病人；在煤矿，则会引起瓦斯爆炸，会导致工人死伤，矿井报废……。当然，当人体长期处于静电的辐射下时，会出现精神紧张、焦躁、胸闷等不适症状，影响正常的工作和生活。
任何事物都有两面性。对于静电这一隐蔽的捣蛋鬼。只要摸透了它的脾气，扬长避短，也能让它为人类服务。比如，静电印花、静电喷涂、静电植绒、静电除尘和静电分选技术等，已在工业生产和生活中得到广泛应用。静电也开始在淡化海水，喷洒农药、人工降雨、低温冷冻等许多方面大显身手，甚至在宇宙飞船上也安装有静电加料器等静电装置。
请根据上述材料，回答下列问题：
（1）写出一个日常生活中的静电现象 ___________。
（2）简单总结静电产生的原因是 ___________。
（3）写出一个静电利用的实例 ___________。
（4）细心你大概会发现：油罐车的尾部拖一条铁链，潮湿的天气里不容易做好静电实验。请选择其中一个现象加以解释。 ___________。
（5）给出日常生活中防止消除静电的办法，写出至少两个 ___________。
参考答案：
1．A
【详解】用毛皮分别摩擦丝状塑料和PVC管，毛皮和丝状塑料之间会发生电子的转移，毛皮和PVC管之间也会发生电子的转移，将塑料放在PC管上方，丝状塑料就会像章鱼一样悬在空中，这说明丝状塑料和PVC管经毛皮摩擦后带了同种电荷，而同种电荷相互排斥，故BCD错误，A正确。
故选A。
2．D
【详解】串联电路中一灯亮一灯不亮，则可能不亮的灯泡短路了，即L2短路，电流表有示数，说明电路故障不可能是断路，电压表有示数，说明电压表所测部分没有短路，综合判断，所以是L2短路。
故选D。
3．A
【详解】A．图中两个灯泡并联，电流表和灯泡L1在一条支路，电流表测量通过灯L1电流，故A符合题意；
B．图中两个灯泡并联，电流表在干路中，电流表测量干路中的电流，故B不符合题意；
C．图中灯泡L1被短路，灯泡L2和电流表串联，电流表测量通过灯L2电流，故C不符合题意；
D．图中两个灯泡并联，电流表和灯泡L2在一条支路，电流表测量通过灯L2电流，故D不符合题意。
故选A。
4．B
【详解】A. 电源外部的电流方向从电源正极到电源负极，所以开关S1闭合、S2断开，电源外部电流流向为d→c→b→a，故A错误；
B. 开关S1、S2都闭合，灯泡L1和L2并列连接在电路在，为并联关系，故B正确；
C. 开关S1、S2都闭合，两灯并联电压相等，但两灯的电阻未知，根据知，电流大小不能比较，故C错误；
D. 如图S1开关位于干路，不闭合时，两灯都不会发光，故D错误；
故选B．
5．C
【详解】A．电路图中，当闭合开关S后，R1和R2才能工作，当开关S1、S2都闭合时两电阻可以同时工作，故A不符合题意；
B．电路图中，当闭合开关S后，R1和R2才能工作，当开关S1闭合时两电阻可以同时工作，故B不符合题意；
C．电路图中，当闭合开关S后，R1和R2才能工作，开关S1为单刀双掷开关，只能使R1和R2中的一个接入电路，则R1和R2不能同时加热，故C符合题意；
D．电路图中，当闭合开关S后，R1和R2才能工作，当开关S1断开时两电阻可以同时工作，故D不符合题意。
故选C。
6．B
【详解】由电路图可知，两个灯泡并联，开关在干路中，控制整个电路。
A．两个灯泡串联，开关控制整个电路，故A不符合题意；
B．两个灯泡并联，开关在干路中，控制整个电路，故B符合题意；
C．电路中灯泡L2被短路，只有灯泡L1的简单电路，故C不符合题意；
D．两个灯泡并联，开关控制灯泡L1，故D不符合题意。
故选B。
7．B
【详解】A．毛皮和橡胶棒摩擦的过程中，毛皮原子核束缚电子的能力弱，失去电子而带正电，故A错误；
B． 摩擦过程中毛皮失去电子而橡胶棒得到电子，毛皮上的电子转移到橡胶棒，故B正确；
C． 用毛皮摩擦过的橡胶棒带负电，橡胶棒有多余电子；橡胶棒接触验电器的金属球时，电子由橡胶棒向验电器转移，两箔片带了负电荷，故C错误；
D． 橡胶棒接触验电器的金属球，金属球上与两箔片上的都带了负电荷，电荷电性相同，故D错误。
故选B。
8．B
【详解】CD．如图闭合开关后，灯泡L1和L2并联，L2所在支路串联的电流表量程是0~0.6A，偏转如图乙，所以L2所在支路电流为0.3A，故CD错误；
AB．干路上电流表量程为0~3A，偏转如图乙所示，所以干路电流为1.5A，所以通过灯L1的电流为
故A错误，B正确。
故选B。
9．C
【详解】A．若后门没有关好，汽车可以行使，后门关好后，电动机短路，无法行驶，故A不符合题意；
B．若后门没有关好，汽车可以行使，后门关好后，电动机短路，无法行驶，故B不符合题意；
C．只有前门和后门同时关上，故C符合题意；
D．前门或者后门只要关上一个，汽车就行使，故D不满足题意。
故选C。
10．D
【详解】A验电器带有正电荷，B验电器不带电，用一个带有绝缘柄的金属棒将A、B搭接，B验电器也会带上正电荷，那么B验电器会失去电子，A验电器会得到电子，带负电的电子从B到A；物理学规定：正电荷的定向移动的方向为电流的方向，所以电子定向移动的方向和电流的方向相反，电流方向从A到B，故ABC错误，D正确。
故选D。
11．B
【详解】[1]闭合开关S，电流表示数为0.02A，因为电流从电流表正接线柱流入、从负接线柱流出，所以电流是从B极流出，而在电源外部，电流从电源正极流出，经用电器流回负极，所以B为电源正极。
12． 开关 用电器
【详解】[1][2]手指轻轻触碰感应区，识别出正确的指纹后手机自动开锁，此时手机屏幕电路连通，因此感应区相当于电路中的开关，对手机起控制作用。一个完整的电路由电源、导线、开关和用电器组成，在给手机电池充电的过程中，电能转化为电池的化学能，在电路中手机电池消耗电能，手机电池相当于用电器。
13． 验电器 同种电荷相互排斥 带电
【详解】如图A是验电器，其作用是检验物体是否带电；验电器是利用同种电荷相互排斥的工作原理制成的；如图中验电器的金属箔片张开，说明物体B带电．
14． 正 大地到油罐
【详解】[1]汽油与油罐摩擦，油罐失去电子，油罐因缺少电子而带上正电荷。
[2]油罐带正电，自由电子通过铁链从大地移动到油罐，与正电荷中和，故铁链中自由电子定向移动方向是从大地到油罐。
15． 0.46A
0.66A
【详解】[1]如图，电流表接小量程，分度值为0.02A，电流表的示数为0.46A。
[2][3]导线ab的电流方向从 ，根据电流的走向，则ab中的电流及通过电流表的电流，均通过dc导线，因此dc在ab电流表汇合后的干路，此时
电流方向：。
16．等于
【详解】因为两个灯泡串联，根据串联电路中电流的规律可知，通过两个灯泡的电流相等。
17．见解析
【详解】冰箱正常工作时压缩机的工作是间歇性的，照明灯是在打开冰箱门时，照明灯开始工作，两者互不影响，所以两者属于并联连接。两支路各串联一个开关，分别控制照明灯和压缩机，如图所示
或
18．
【详解】小区内部车辆门禁系统可以自动识别并启动横杆，外部车辆需要门卫人员按动按钮才能启动横杆，若将门禁系统看成一个自动开关，按钮看成一个手动开关，则两个开关单独都能启动横杆，即两开关并联后再与电动机串联，如图所示：
19．
【详解】教室里的一盏灯坏了其它灯仍能发光，说明两盏灯互不影响，即两灯并联。闭合 一个开关，教室讲台上的两盏灯同时发光； 断开此开关，两盏灯都熄灭，说明这个开关在两灯的干路上，电路图如图所示：
20．
【详解】由题意可知，灯L1、L2都能发光，且电流表只测量L2的电流，说明两灯泡并联，且电流表位于L2支路；开关控制L1、L2的通断，说明开关位于干路，如图所示：
21．
【详解】厕所的门关上时开关闭合，两个开关都闭合时指示灯才会亮，因此应把两个开关串联接入电路．如图：
22．
【详解】由题意可知，金库大门有两把钥匙，只有两把钥匙同时开启时，大门才能打开，大门由电动机控制，钥匙实质就是电路中的开关，即两个开关同时闭合时，电路才接通，才能使电动机工作，只闭合其中一个开关，电动机是不工作的，电路没有接通，开关之间不能独立工作，是串联关系，如下图所示：
23．
【详解】由实物图知，两个灯泡并联连接，开关S接在干路上，同时控制两个灯泡，S1接在支路上，只控制灯泡L1，作图如下
24． 断路 L1支路 0.36
【详解】（1）[1]两灯并联，电流表测通过L1的电流，开关控制整个电路，电路图如图所示：
；
（2）[2][3]闭合开关，发现L1亮，说明干路和L1支路是通路，但灯L2不亮，电路可能存在的故障是L2断路。因为电流表与L1串联，故电流表测通过L1的电流，因此L1支路的电流为0.2A。
（3）[4]要测干路电流，需要将电流表串联到干路上，如图所示：
；
（4）[4]此时用电流表测干路中的电流时，电流表的示数如图丁所示，电流表选用小量程，分度值为0.02A，则干路电流为0.56A，根据并联电路电流的规律可知，灯L2支路的电流为
25． 衣物和身体摩擦时会产生放电现象 静电现象产生的实质是电子发生了转移 静电除尘 油罐车的尾部拖一条铁链，可以把电荷引入大地，避免静电积累 ①印染车间里保持适当的湿度；②加油站的除静电按钮
【详解】（1）[1]我们日常见到火花放电现象，当我们活动时，身体、衣物会和地面、空气等产生摩擦，使电子在它们之间发生转移，从而使身体带电；
（2）[2]静电现象产生的原因是，两个物体相互摩擦时，由于不同物体的原子核对电子的束缚能力不同，在摩擦的过程中得到电子而带负电，失去电子而带正电，所以静电现象产生的实质是电子发生了转移；
（3）[3]静电印花、静电喷涂、静电植绒、静电除尘和静电分选技术等，已在工业生产和生活中得到广泛应用。
（4）[4]油罐车的尾部拖一条铁链，可以把电荷引入大地，避免静电积累；
（5）[5]①印染车间里保持适当的湿度，是为了防止静电荷积累而造成危害；②加油站的除静电按钮，是为了防止静电引起火灾。
