第十六章 电压 电阻 期末复习题 2022-2023学年人教版物理九年级全一册（山东地区专版）（含解析）

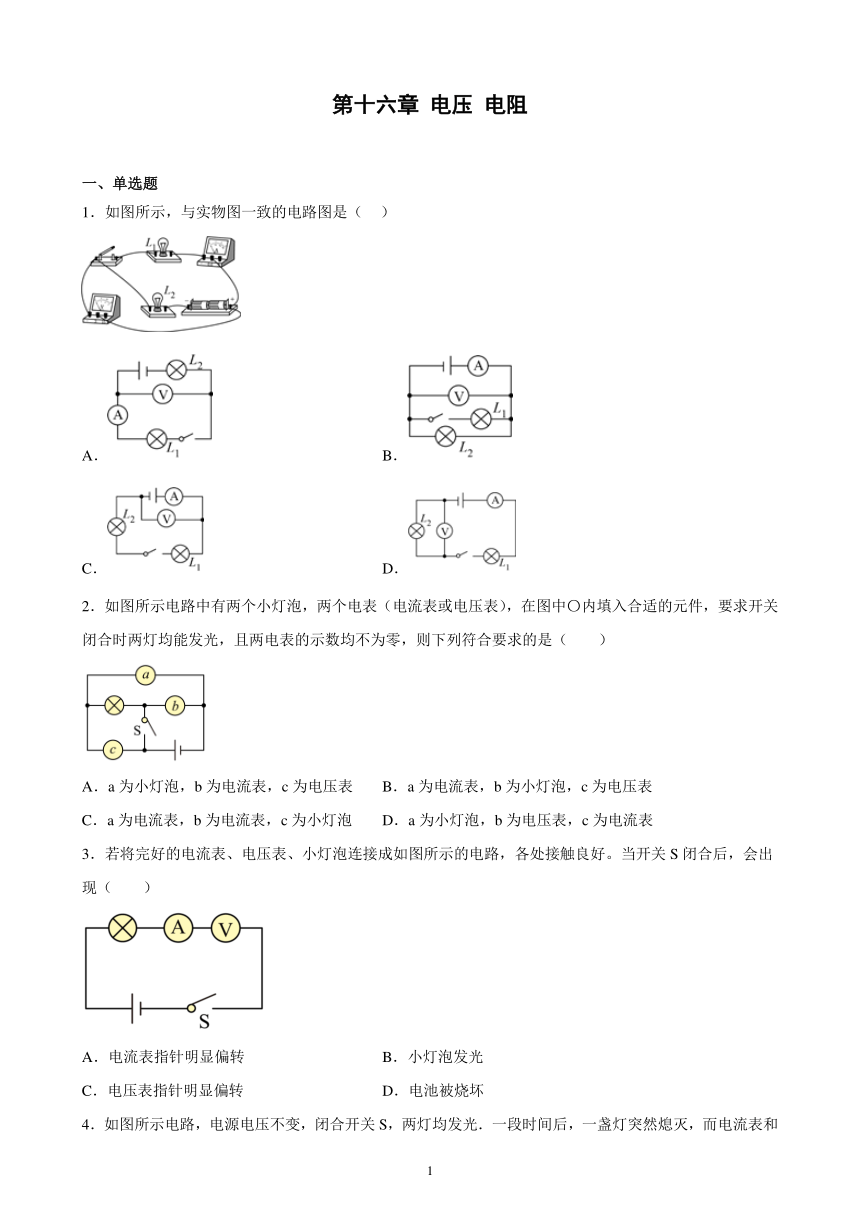

第十六章 电压 电阻
一、单选题
1．如图所示，与实物图一致的电路图是（ ）
A． B．
C． D．
2．如图所示电路中有两个小灯泡，两个电表（电流表或电压表），在图中〇内填入合适的元件，要求开关闭合时两灯均能发光，且两电表的示数均不为零，则下列符合要求的是（　　）
A．a为小灯泡，b为电流表，c为电压表 B．a为电流表，b为小灯泡，c为电压表
C．a为电流表，b为电流表，c为小灯泡 D．a为小灯泡，b为电压表，c为电流表
3．若将完好的电流表、电压表、小灯泡连接成如图所示的电路，各处接触良好。当开关S闭合后，会出现（　　）
A．电流表指针明显偏转 B．小灯泡发光
C．电压表指针明显偏转 D．电池被烧坏

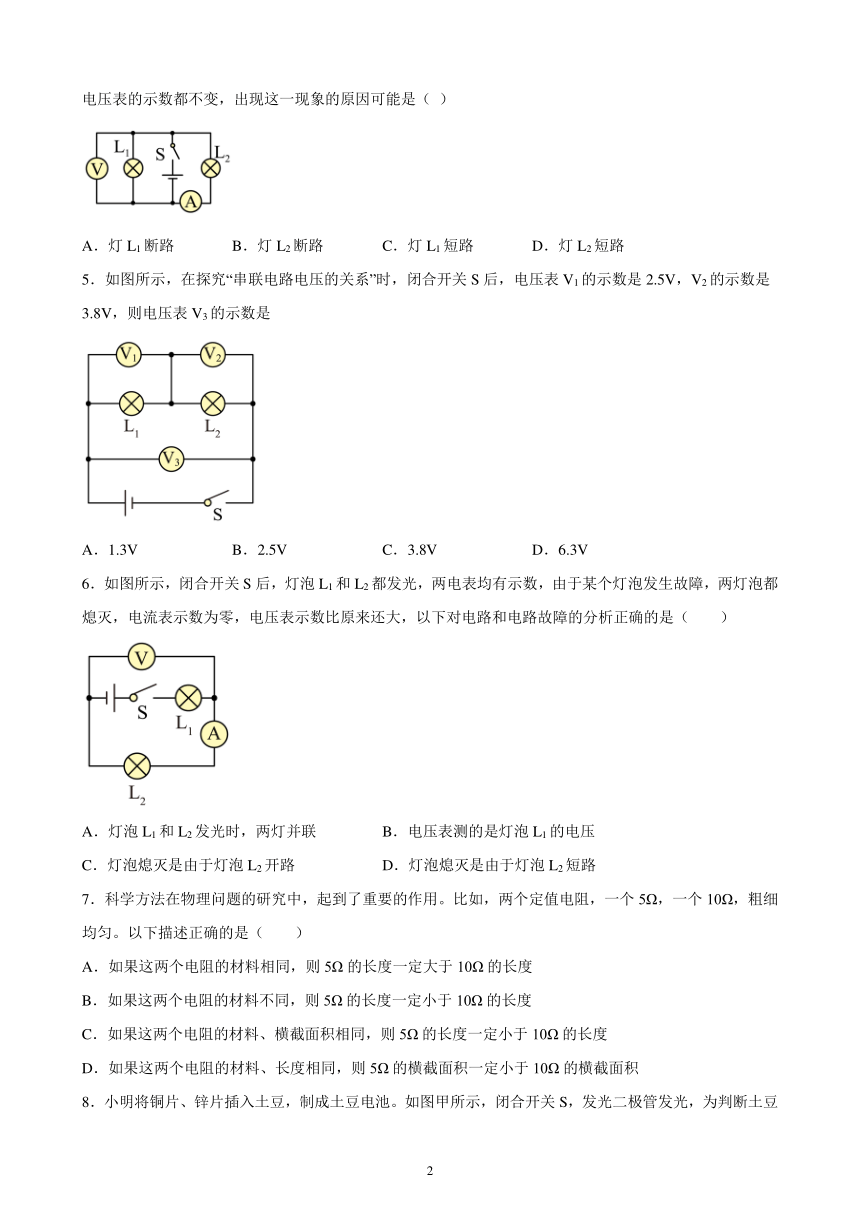

4．如图所示电路，电源电压不变，闭合开关S，两灯均发光．一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是（ ）
A．灯L1断路 B．灯L2断路 C．灯L1短路 D．灯L2短路
5．如图所示，在探究“串联电路电压的关系”时，闭合开关S后，电压表V1的示数是2.5V，V2的示数是3.8V，则电压表V3的示数是
A．1.3V B．2.5V C．3.8V D．6.3V
6．如图所示，闭合开关S后，灯泡L1和L2都发光，两电表均有示数，由于某个灯泡发生故障，两灯泡都熄灭，电流表示数为零，电压表示数比原来还大，以下对电路和电路故障的分析正确的是（　　）
A．灯泡L1和L2发光时，两灯并联 B．电压表测的是灯泡L1的电压
C．灯泡熄灭是由于灯泡L2开路 D．灯泡熄灭是由于灯泡L2短路
7．科学方法在物理问题的研究中，起到了重要的作用。比如，两个定值电阻，一个5Ω，一个10Ω，粗细均匀。以下描述正确的是（　　）
A．如果这两个电阻的材料相同，则5Ω的长度一定大于10Ω的长度
B．如果这两个电阻的材料不同，则5Ω的长度一定小于10Ω的长度
C．如果这两个电阻的材料、横截面积相同，则5Ω的长度一定小于10Ω的长度
D．如果这两个电阻的材料、长度相同，则5Ω的横截面积一定小于10Ω的横截面积

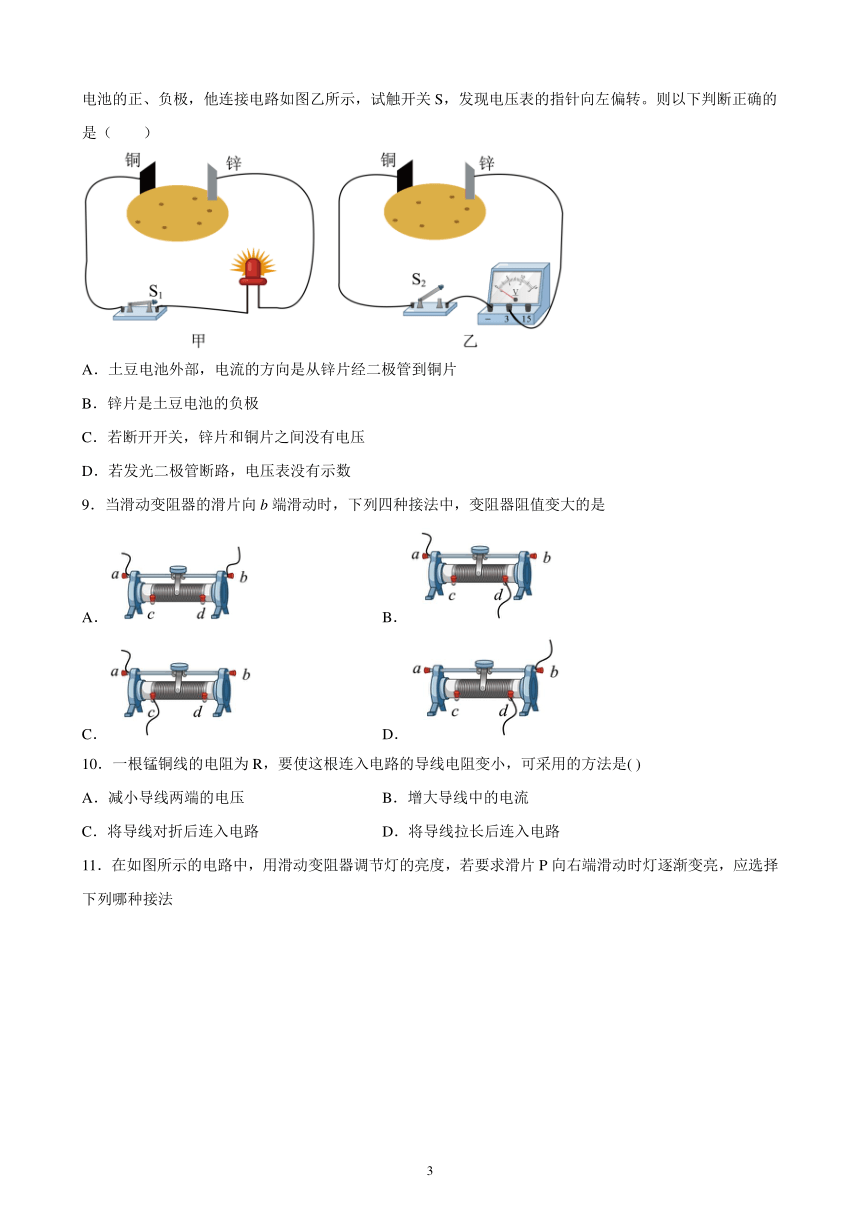

8．小明将铜片、锌片插入土豆，制成土豆电池。如图甲所示，闭合开关S，发光二极管发光，为判断土豆电池的正、负极，他连接电路如图乙所示，试触开关S，发现电压表的指针向左偏转。则以下判断正确的是（　　）
A．土豆电池外部，电流的方向是从锌片经二极管到铜片
B．锌片是土豆电池的负极
C．若断开开关，锌片和铜片之间没有电压
D．若发光二极管断路，电压表没有示数
9．当滑动变阻器的滑片向b端滑动时，下列四种接法中，变阻器阻值变大的是
A． B．
C． D．
10．一根锰铜线的电阻为R，要使这根连入电路的导线电阻变小，可采用的方法是( )
A．减小导线两端的电压 B．增大导线中的电流
C．将导线对折后连入电路 D．将导线拉长后连入电路

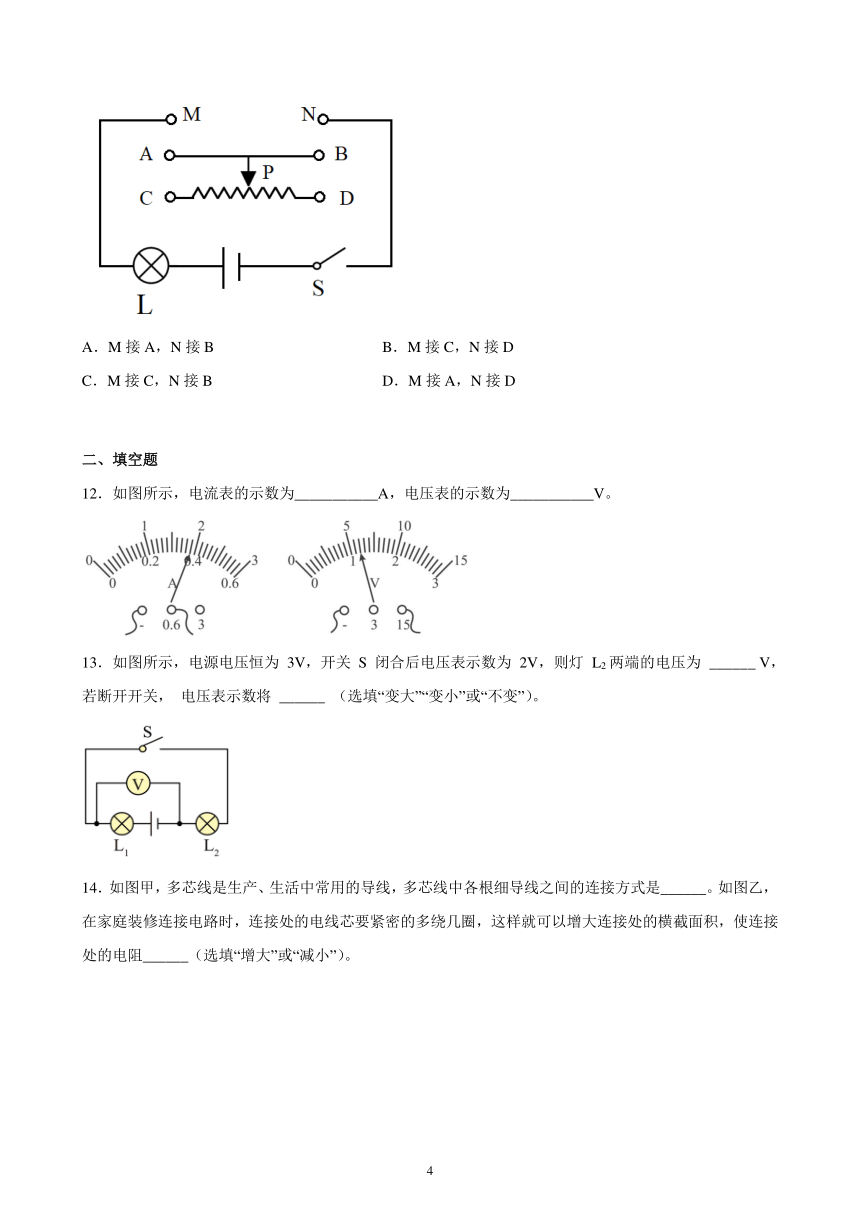

11．在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变亮，应选择下列哪种接法
A．M接A，N接B B．M接C，N接D
C．M接C，N接B D．M接A，N接D
二、填空题
12．如图所示，电流表的示数为___________A，电压表的示数为___________V。
13．如图所示，电源电压恒为 3V，开关 S 闭合后电压表示数为 2V，则灯 L2两端的电压为 ______ V，若断开开关， 电压表示数将 ______ （选填“变大”“变小”或“不变”）。

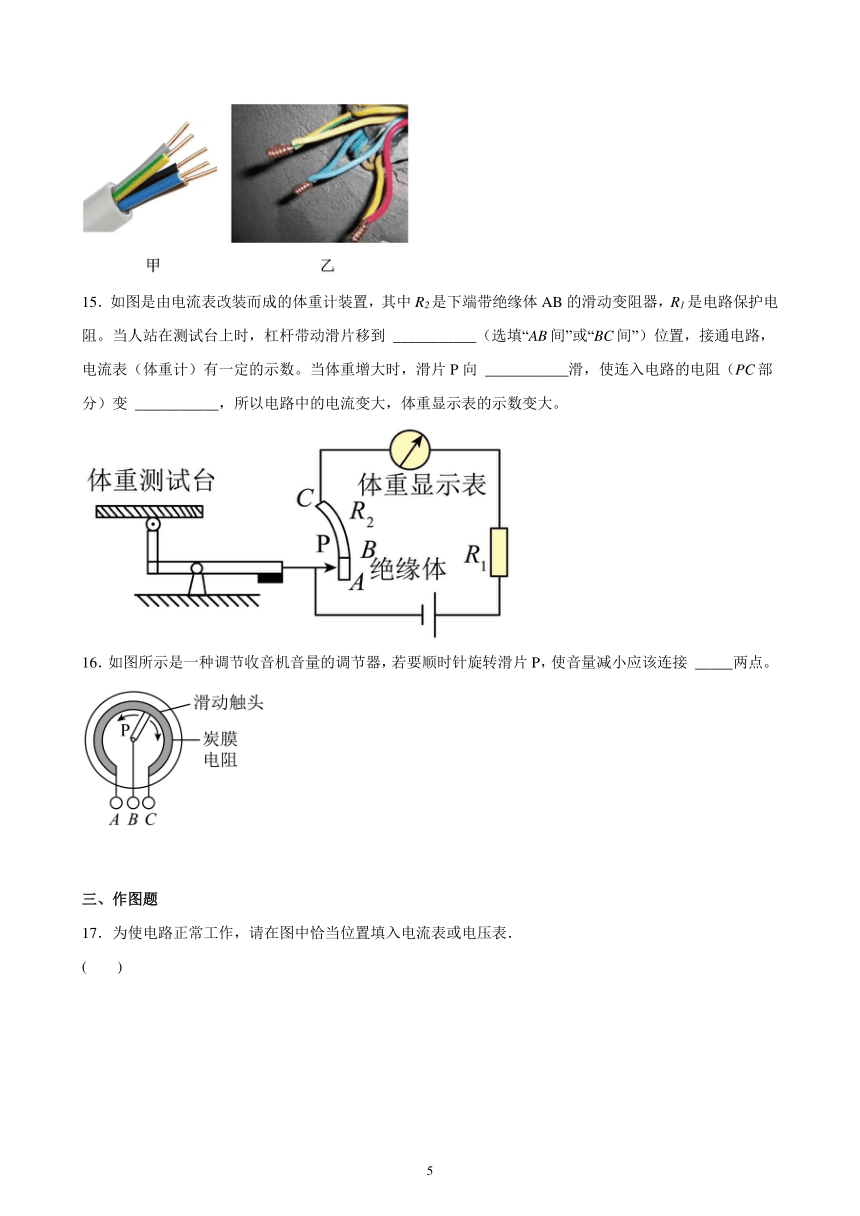

14．如图甲，多芯线是生产、生活中常用的导线，多芯线中各根细导线之间的连接方式是______。如图乙， 在家庭装修连接电路时，连接处的电线芯要紧密的多绕几圈，这样就可以增大连接处的横截面积，使连接处的电阻______（选填“增大”或“减小”）。
15．如图是由电流表改装而成的体重计装置，其中R2是下端带绝缘体AB的滑动变阻器，R1是电路保护电阻。当人站在测试台上时，杠杆带动滑片移到 ___________（选填“AB间”或“BC间”）位置，接通电路，电流表（体重计）有一定的示数。当体重增大时，滑片P向 ___________滑，使连入电路的电阻（PC部分）变 ___________，所以电路中的电流变大，体重显示表的示数变大。
16．如图所示是一种调节收音机音量的调节器，若要顺时针旋转滑片P，使音量减小应该连接 _____两点。
三、作图题
17．为使电路正常工作，请在图中恰当位置填入电流表或电压表．
( )
18．如图所示电路元件，要求：L1和L2组成并联电路，开关S1控制整个电路、开关S2只控制L2，电流表测量干路电流，电压表测量L2两端的电压。请在实物图中连接实物电路。
19．在方框内画出如图所示实物图的电路图。
20．按图所示的实物电路，在方框内画出对应的电路图。
21．画出对应的电路图。
四、实验题
22．小刚用如图所示的实验器材来研究调光台灯的工作原理，并连接了部分实验电路。
（1）小刚在连接实验电路之前，应该首先将开关______；
（2）请你用笔画线代替导线，帮小刚连接成完整的实验电路，并让开关闭合时滑动变阻器连入电路的电阻最大______；
（3）小刚连接完成上述实验电路，检查无误后，闭合开关。发现小灯泡不亮。小刚想：是不是电路中某处发生了断路？此时，小刚检验实验电路是否发生断路最简单的操作是：______，观察小灯泡是否发光；
（4）小强认为在电路中连入一只电流表，观察电流表是否有示数也能判断电路是否发生了断路。若按照小强的方法进行判断，电流表可以串联在这个电路中的 ______。
A．电源和开关之间 B．开关和小灯泡之间
C．小灯泡和滑动变阻器之间 D．滑动变阻器和电源之间
23．探究影响电阻大小的因素。
某小组探究电阻的大小与哪些因素有关。他们设计了如图所示的实验电路。电源电压不变，保持滑动变阻器滑片位置不变，分别将a、b、c、d四根电阻丝接入电路，得到表格所示的数据。
编号 长度/dm 横截面积/mm2 材料 电流/A
a 0.5 0.4 锰铜合金 0.20
b 0.5 0.4 镍铬合金 0.16
c 0.5 0.2 镍铬合金 0.08
d 1.0 0.2 镍铬合金 0.04
（1）在MN间分别接入b、c电阻丝，探究的是电阻跟导体的_______的关系；
（2）要探究电阻与长度的关系，可选择______（填编号）电阻丝进行实验；
（3）实验中a、b、c、d四根电阻丝的电阻由大到小排列应为______；
（4）一个同学探究电阻与横截面积的关系时将电阻丝d接入电路，读出电流表示数，然后再将电阻丝d对折后接入电路中，发现电流表示数变大。据此，他得出结论：导体的横截面积越大，电阻越小；他的这种实验方法是______（选填“正确”或“错误”）的，理由是______。
24．某物理兴趣小组学习了导体电阻的知识后，对食盐水溶液的导电性能与什么因素有关提出了以下猜想：
①食盐水溶液的导电性能与溶液的浓度有关；
②食盐水溶液的导电性能与溶液的质量有关；
③食盐水溶液的导电性能与溶液中两点的距离有关。
为了验证猜想，他们设计了如图（a）所示的装置，将电路中的a、b两金属片分别插入如图（b）甲、乙、丙、丁溶液中所示位置进行探究：
（1）本实验食盐水溶液的导电性能是通过 _____来判断的；
（2）开关闭合前，滑动变阻器的滑片应该移动到最 _____（选填“左”、“右”）端；
（3）将金属片a、b分别插入如图（b）甲、乙所示位置可探究猜想 _____（填序号），为了探究猜想②，应将金属片a、b分别插入 _____两图所示的位置；
（4）将金属片a、b分别插入如图乙、丁所示位置，若I乙≠I丁，由此可得到的结论是 _____。
25．探究串联电路的电压特点。
次数 U1V U2V UV
1 2.8 1.3 4.1
2 2.0 2.5 4.5
3 1.4 3.1 4.5
实验小组想要“探究串联电路的电压特点”，设计实验电路如图甲所示。
（1）想测量L1两端的电压U1，应当将电压表并联在图甲的 _____（填 “A与B”、“B与C”或“A与C”）之间。请在图乙的实物电路中，将电压表连接在电路中，使电压表测量L1两端的电压U1______；
（2）分别测量L1两端的电压U1、L2两端的电压U2、电源两端的电压U，换用不同的灯泡进行多次实验，记录实验数据见表格。分析表格数据，可知串联电路中，电源电压等于______（写出文字描述）；
（3）将两个灯泡更换为R1=5Ω、R2=10Ω的两个电阻，多次测量后，发现两电阻两端的电压U1∶U2=1∶2，针对此，请你提出一个新的探究问题：______。
五、计算题
26．如图所示电路，开关闭合后，电流表A1示数为1.2A，电流表A2示数为0.8A，电压表V的示数为6V，求：
（1）通过灯L1的电流是多少？
（2）电源电压多大？
参考答案：
1．A
【详解】分析实物图可知，电流从正极出发，经电流表、灯泡L1、开关、灯泡L2回负极，电压表并联在L1两端．A图与实物图符合；
B图两灯泡并联，与实物图不符合，
C图电压表并联在电源两端了，与实物图不符合．
D图电压表并联在L2两端了，与实物图不符合；
故选A．
2．B
【详解】A．a为小灯泡，b为电流表，c为电压表，开关闭合后，b接在了电源的两端，电源短路，故A错误；
B．a为电流表，b为小灯泡，c为电压表，开关闭合后，该电路为并联电路，电压表测量电源的电压，电流表测量灯泡L1的电流，两盏灯都发光，故B正确；
C．a为电流表，b为电流表，c为小灯泡，开关闭合后，b接在了电源的两端，电源短路，故C错误；
D．a为小灯泡，b为电压表，c为电流表，开关闭合后，c表会把灯泡L1短路，只有灯泡L2发光，故D错误。
故选B。
3．C
【详解】由图知道电压表与电流表、灯泡串联，由于电压表的内阻很大，所以电路的电流几乎为零，故电流表指针几乎没有偏转、灯泡不会发光、电池也不会被烧坏；根据串联分压原理知道，电压表两端的电压几乎等于电源电压，故电压表指针明显偏转，故只有C符合题意。
故选C。
4．A
【详解】两盏灯为并联电路．灯L2的电流不变，说明灯L2既没有短路使电流增大也没有断路使电流变为0，答案BD错．灯L1短路的话，会造成灯L2也被短路，电流将不经过灯L2从而使灯L2也熄灭，电流变为0，不符合要求，C错．所以是A灯L1断路，电压表测电源电压所以示数不变，电流表测另外一个支路电流，没有影响．
5．D
【详解】根据电路图可知，电压表V1测的是灯L1两端电压，V2测的是灯L2两端电压，V测电源两端电压，由于串联电路总电压等于各部分两端电压之和，因此V3的示数为：
3.8V+2.5V＝6.3V．
6．C
【详解】由图可知，开关闭合后，两个灯泡串联在电路中，电流表测量电路中的电流，电压表测量的是灯泡L2两端的电压，根据串联电路的电压特点可知，此时电压表示数要小于电源电压；某个灯泡发生故障，两灯泡都熄灭，电流表示数为零，说明电路出现了断路现象；电压表示数比原来还大，说明电压表与电源之间是接通的，即测量的是电源电压，所以故障是与电压表并联的灯泡L2断路；综上所述，故ABD错误，C正确。
故选C。
7．C
【详解】A．两个电阻粗细均匀、材料相同，电阻越大，长度越长，所以10Ω的电阻较长，故A选项错误；
B．两个电阻粗细均匀，若材料不同，无法判断两个电阻的长度大小，故B错误；
C．两个电阻粗细均匀、材料相同，电阻越大，长度越长，所以10Ω的电阻较长，故C选项正确；
D．两个电阻的材料、长度相同，横截面积越大，电阻越小，所以10Ω的电阻较小；故D错误。
选C。
8．B
【详解】A．发光二极管具有单向导电性，电流可以从长脚（正极）进入，短脚（负极）流出，反向不能通电。由图甲可知，二极管正在发光，说明在土豆电池外部电流从铜片流向锌片，故A错误；
B．土豆电池外部电流从铜片流向锌片，说明铜片是正极、锌片是负极，故B正确；
C．断开开关，电路中就没有电流，但水果电池的正负极(铜片和锌片)之间仍存在电压，因为电池是提供电压的装置，故C错误；
D．若发光二极管断路，开关闭合后电路没有电流，但电压表与土豆电池的正负极连通，与电池并联，测量的是电源电压，仍然有示数，故D错误。
故选B。
9．C
【详解】A．由图可知，滑动变阻器同时接上面两个接线柱，滑动变阻器接入电路的电阻为零，移动滑片，滑动变阻器接入电路的阻值不变，故A不符合题意；
B．由图可知，向右（b端）移动滑片时，滑动变阻器接入电路的电阻丝长度变短，滑动变阻器连入电路的阻值变小，故B不符合题意；
C．由图可知，向右移动滑片时，滑动变阻器接入电路的电阻丝长度变长，滑动变阻器接入电路的阻值变大，故C符合题意；
D．由图可知，向右移动滑片时，滑动变阻器接入电路的电阻丝长度变短，滑动变阻器连入电路的阻值变小，故D不符合题意．
10．C
【详解】考点：影响电阻大小的因素．
分析：A、B导体的电阻是导体的阻碍电流的性质，与导体两端的电压和通过的电流无关；
C、将导线对折后接入电路，长度变小、横截面积变大，导体的电阻变小；
D、将这根导线拉长，长度变长、横截面积变小，电阻变大，可以使连入电路的导线电阻变大；
本题考查了学生对影响电阻大小的因素的了解与掌握，理解导体的电阻是导体的阻碍电流的性质是本题的关键．
11．D
【详解】滑动变阻器在电路中的正确连接方式是连接一“上”一“下”两个接线柱，哪一段电阻丝被接入电路中是由下面的接线柱决定的，它就是下面被连接的接线柱与滑片P之间的部分．滑片P向右端滑动时灯逐渐变亮，电路中电流变大，滑动变阻器接入电路中的电阻变小，使用的是PD段电阻丝．故选D．
12． 0.38 6
【详解】[1]由图知道，电流表使用的量程为0～0.6A，每一个大格代表0.2A，每一个小格代表0.02A，示数是0.38A。
[2]电压表使用的量程为0～15V，每一个大格代表5V，每一个小格代表0.5V，其示数是6V。
13． 2 增大
【详解】[1]开关闭合时，两灯泡串联，电压表测的是 L2两端的电压，为2V。
[2] 断开开关后，整个电路断路，电压表测的是电源电压，所以示数增大。
14． 并联 减小
【详解】[1][2]多芯线是由多根细导线绕制而成，且多芯线的电阻远小于每根细导线的电阻，说明多芯线中的各根细导线之间是并联的，并联相当于增大了导体的横截面积，使总电阻减小； 当电阻的温度、材料和长度一定时， 横截面积越大，电阻越小，连接处的电线芯要紧密的多绕几圈，增大了连接处的横截面积，使连接处的电阻减小。
15． BC间 上 小
【详解】[1]当人没有站在测试台上时，滑片P在电阻R2的AB间，位于绝缘部分，使电路切断；当人站在测试台上时，杠杆带动滑片移到BC间接通电路，电流表（体重计）有一定的示数。
[2][3]当体重逐渐增加时，在杠杆的作用下滑片上移，接入电路的电阻丝长度变短，连入电路的电阻变小，根据知电路中的电流变大，体重显示表的示数变大。
16．AB
【详解】调节收音机音量的调节器的实质是一个滑动变阻器，它是通过改变接入电路电阻线的长度来改变其连入电路电阻大小的；若要顺时针旋转滑片P，使音量减小，则电路中的电流减小，调节器电阻丝接入电路的电阻变大，接入的长度变大，则应连接AB两点。
17．
【详解】由图可知，与滑动变阻器并联在一起的电表应为电压表；与整个电路串联在一起的应为电流表，如图所示：
18．
【详解】由题知，两灯并联，开关S1和电流表干路上，S2在L2支路上，电压表并联在L2两端；电源由两节干电池组成，即电源电压为3V，所以电压表使用0~3V量程；通过两灯电流未知，为了安全，电流表使用大量程。实物图连接如图所示
19．
【详解】由实物图知，两灯并联，开关在干路控制整个电路，电流表在乙灯支路上，电压表并联在乙灯两端，电路图如图所示
20．
【详解】由实物图可知，两个灯泡串联，电压表测量灯泡L1两端的电压，电路图如下图所示：
21．
【详解】分析电路可知：两节干电池串联作为电源，两灯泡L1、L2并联，滑动变阻器与灯泡L2串联，开关S在干路上，控制整个电路。电路图如下：
22． 断开 向右移动滑片 ABCD
【详解】（1）[1]在连接电路前，开关应处于断开状态。
（2）[2]题目所进行的探究是用滑动变阻器来调节小灯泡的亮暗程度，那么变阻器应串联在电路中，而变阻器的接线柱应是一上一下的接法。电路中，滑片置于变阻器的最左端，为了让变阻器接入电路的阻值最大，下面的接线柱应接在右端，电路连接如下：
（3）[3]闭合开关，小灯泡不亮，可能是变阻器接入电路的阻值太大，造成电路中的电流太小，那么可向右调节滑片，让变阻器接入电路的阻值变小，观察小灯泡是否发光。
（4）[4]实验所用电路是串联电路，则电流处处相等，那么可将电流表接入电路的ABCD任何一处。
23． 横截面积 c、d d、c、b、a 错误 没有控制电阻丝的长度相等
【详解】（1）[1]在MN间分别接入b、c电阻丝，由表中数据可知，长度和材料相同，而横截面积不同，故探究的是电阻跟导体的横截面积的关系。
（2）[2]c、d的材料和横截面积相同，长度不同，要探究电阻与长度的关系，可选用编号为c、d的两根电阻丝进行实验。
（3）[3]电流表串联在电路中，由可知电压一定，导体电阻越大，电路电流越小，导体电阻越小，电路电流越大，根据表格数据可知实验中a、b、c、d四根电阻丝的电阻由大到小排列应为d、c、b、a。
（4）[4][5]实验应采用了控制变量法，将电阻丝d对折后既改变了横截面积，也改变了长度，所以实验方法是错误的。
24． 电流表示数的大小 左 ① 甲、丙 食盐水溶液的导电性能与溶液中两点间的距离有关
【详解】（1）[1]若食盐水溶液的导电性能比较强，其电阻就比较小，电流表示数较大；反之，电流表示数较小，可见，食盐水溶液的导电性能可以由电流表示数的大小来反应；
（2）[2]为了保护电路，闭合开关实验前，应将滑动变阻器的滑片移到最大阻值处，由图知，滑片右侧电阻丝接入电路，所以滑片应移到阻值最大的左端。
（3）[3]食盐水溶液的导电性能与溶液的浓度、溶液的质量和溶液中两点的距离有关，研究与其中一个因素的关系时，要控制另外两个因素不变。 a、b分别插入甲、乙所示位置，盐水的质量和金属片的距离不变，盐水的浓度不同，可探究食盐水溶液的导电性能与溶液的浓度有关。
[4]为了探究猜想②，即探究食盐水溶液的导电性能与溶液的质量的关系，需要保持溶液的浓度和溶液中两点间的距离不变，改变溶液的质量，应将金属片a、b分别插入甲、丙两图所示位置。
（4）[5]将金属片a、b分别插入乙、丁所示位置时，溶液的浓度相同，质量也相等，溶液中两点间的距离不相等，若I丙≠I丁，所以，食盐水溶液的导电性能与溶液中两点间的距离有关。
25． A与B 各用电器两端的电压之和 串联电路中，各元件两端的电压之比是否等于各元件的电阻之比
【详解】（1）[1][2]想测量L1两端的电压U1，应当将电压表并联在图甲的A与B之间。电压表并联在L1两端，通过电压表的电流“正进负出”，从表格中可知，L1两端的电压都小于3V，故电压表选用小量程。如图
（2）[3]由表中的数据可以看出
2.8V+1.3V=4.1V
2.0V+2.5V=4.5V
1.4V+3.1V=4.5V
因此可以得出：串联电路两端的总电压等于各用电器两端的电压之和。
（3）[4]将两个灯泡更换为R1=5Ω、R2=10Ω的两个电阻，故两电阻的阻值之比为
发现两电阻两端的电压
U1∶U2=1∶2
两个比值相等，针对此，可提出的探究问题为：串联电路中，各元件的电阻之比是否等于各元件两端的电压之比。
26．（1）0.4A；（2）6V
【详解】解：（1）由电路图可知，两灯泡并联，电压表测L1两端的电压，电流表A1测干路电流，电流表A2测L2支路的电流。因并联电路中干路电路等于各支路电流之和，所以，通过灯L1的电流
（2）因并联电路中各支路两端的电压相等且会等于电源电压，所以电源的电压为
答：（1）通过灯L1的电流是0.4A；
（2）电源电压为6V。
