第十九章 生活用电 期末复习题 2022-2023学年人教版物理九年级全一册（山东地区专版）（含解析）

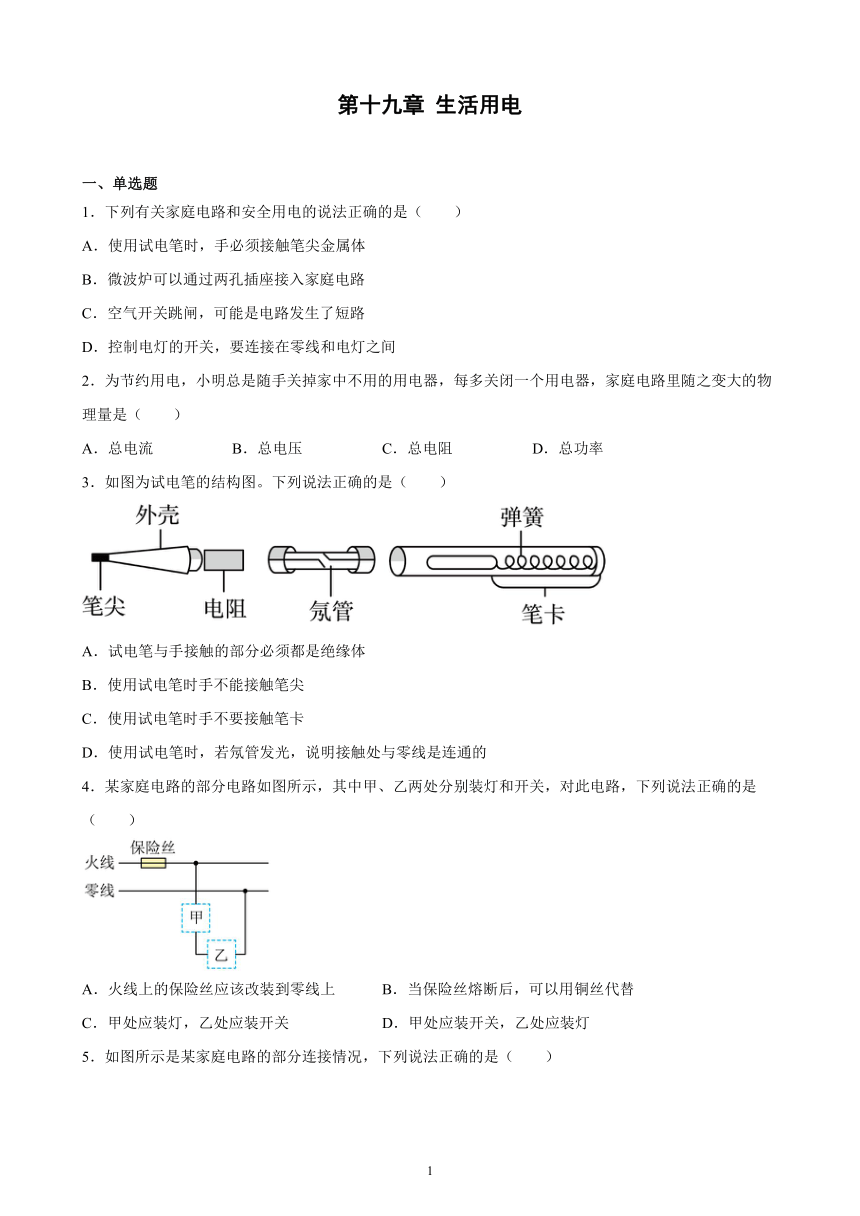

第十九章 生活用电
一、单选题
1．下列有关家庭电路和安全用电的说法正确的是（　　）
A．使用试电笔时，手必须接触笔尖金属体
B．微波炉可以通过两孔插座接入家庭电路
C．空气开关跳闸，可能是电路发生了短路
D．控制电灯的开关，要连接在零线和电灯之间
2．为节约用电，小明总是随手关掉家中不用的用电器，每多关闭一个用电器，家庭电路里随之变大的物理量是（　　）
A．总电流 B．总电压 C．总电阻 D．总功率
3．如图为试电笔的结构图。下列说法正确的是（　　）
A．试电笔与手接触的部分必须都是绝缘体
B．使用试电笔时手不能接触笔尖
C．使用试电笔时手不要接触笔卡
D．使用试电笔时，若氖管发光，说明接触处与零线是连通的
4．某家庭电路的部分电路如图所示，其中甲、乙两处分别装灯和开关，对此电路，下列说法正确的是（　　）
A．火线上的保险丝应该改装到零线上 B．当保险丝熔断后，可以用铜丝代替
C．甲处应装灯，乙处应装开关 D．甲处应装开关，乙处应装灯

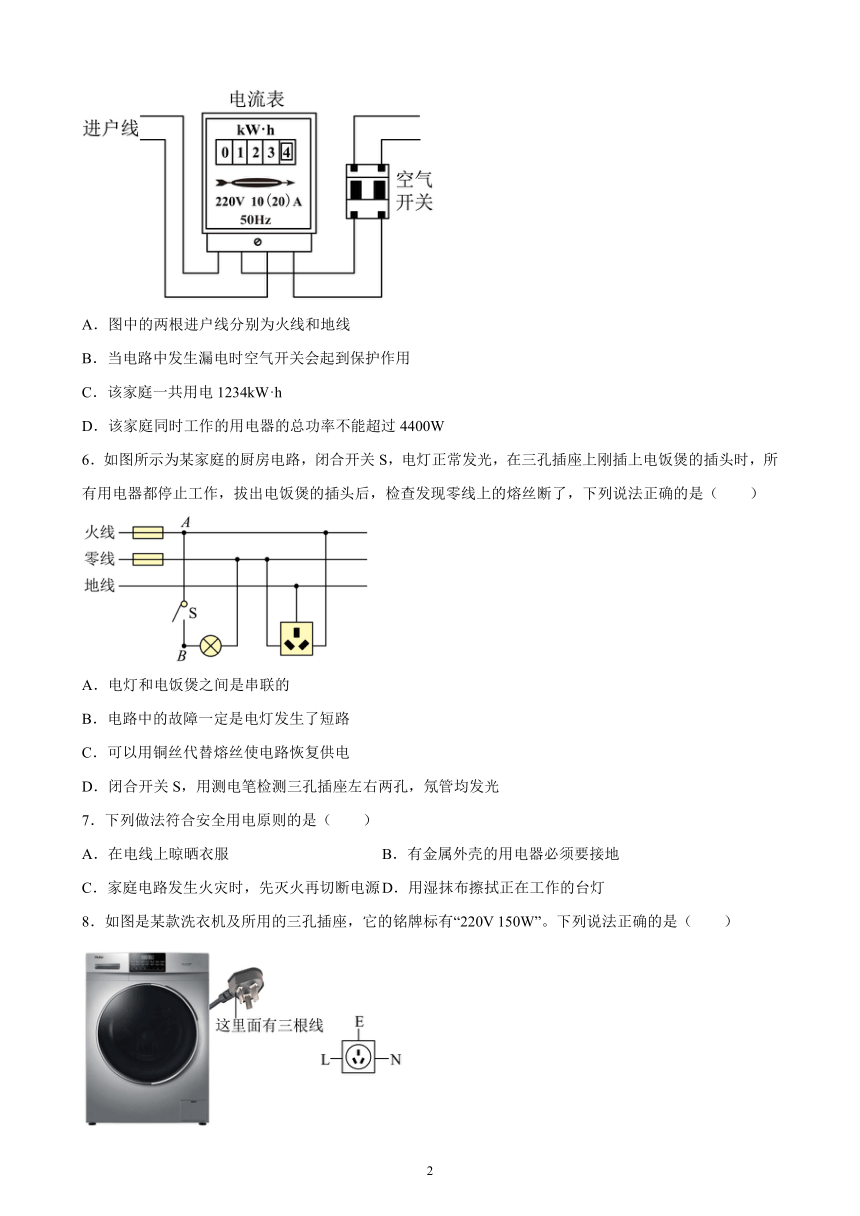

5．如图所示是某家庭电路的部分连接情况，下列说法正确的是（　　）
A．图中的两根进户线分别为火线和地线
B．当电路中发生漏电时空气开关会起到保护作用
C．该家庭一共用电1234kW·h
D．该家庭同时工作的用电器的总功率不能超过4400W
6．如图所示为某家庭的厨房电路，闭合开关S，电灯正常发光，在三孔插座上刚插上电饭煲的插头时，所有用电器都停止工作，拔出电饭煲的插头后，检查发现零线上的熔丝断了，下列说法正确的是（　　）
A．电灯和电饭煲之间是串联的
B．电路中的故障一定是电灯发生了短路
C．可以用铜丝代替熔丝使电路恢复供电
D．闭合开关S，用测电笔检测三孔插座左右两孔，氖管均发光
7．下列做法符合安全用电原则的是（　　）
A．在电线上晾晒衣服 B．有金属外壳的用电器必须要接地
C．家庭电路发生火灾时，先灭火再切断电源 D．用湿抹布擦拭正在工作的台灯
8．如图是某款洗衣机及所用的三孔插座，它的铭牌标有“220V 150W”。下列说法正确的是（　　）
A．洗衣机只能在220V的电压下工作
B．洗衣机正常工作时，10s内会产生15000J的热量
C．洗衣机外壳和火线绝缘损坏，外壳带电时，总电路中的保险丝会熔断
D．洗衣机外壳和火线绝缘损坏，外壳带电时，电路中的漏电保护器会切断电流

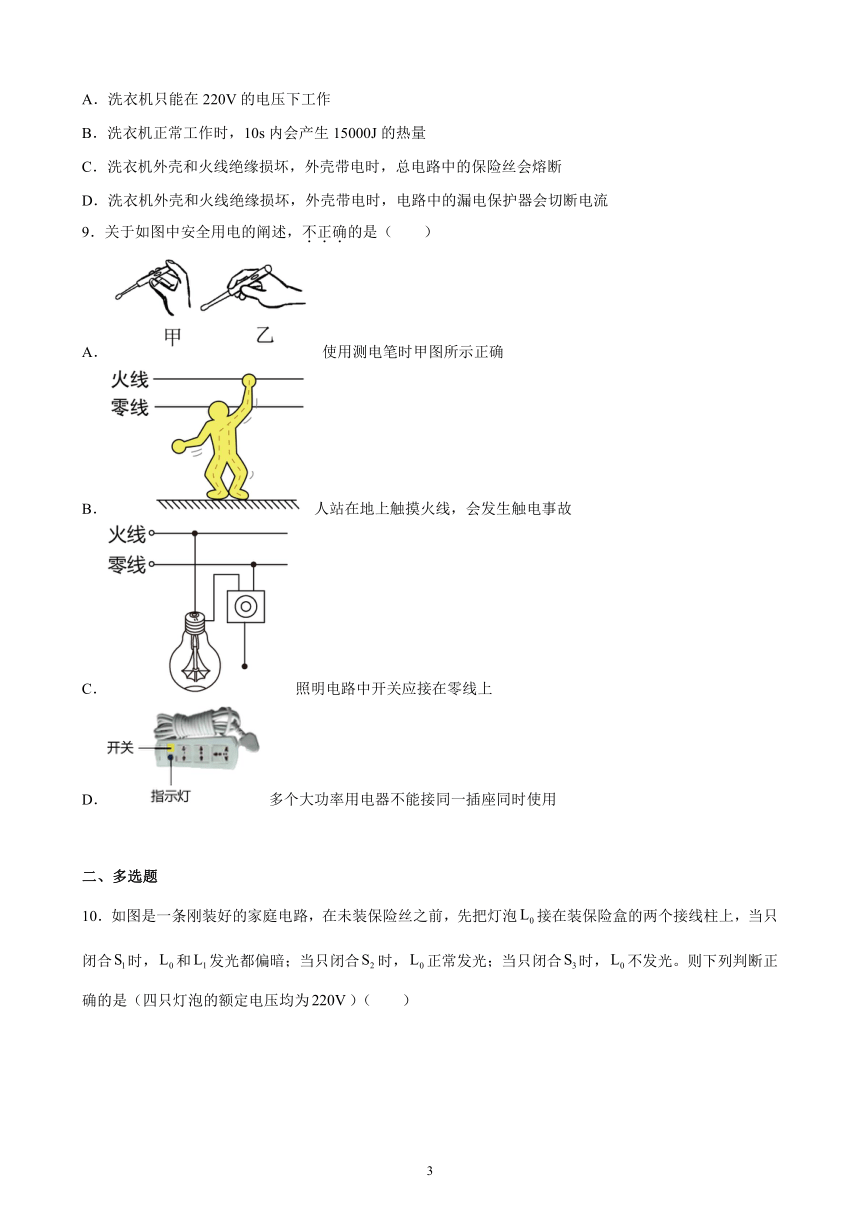

9．关于如图中安全用电的阐述，不正确的是（　　）
A． 使用测电笔时甲图所示正确
B． 人站在地上触摸火线，会发生触电事故
C． 照明电路中开关应接在零线上
D． 多个大功率用电器不能接同一插座同时使用
二、多选题

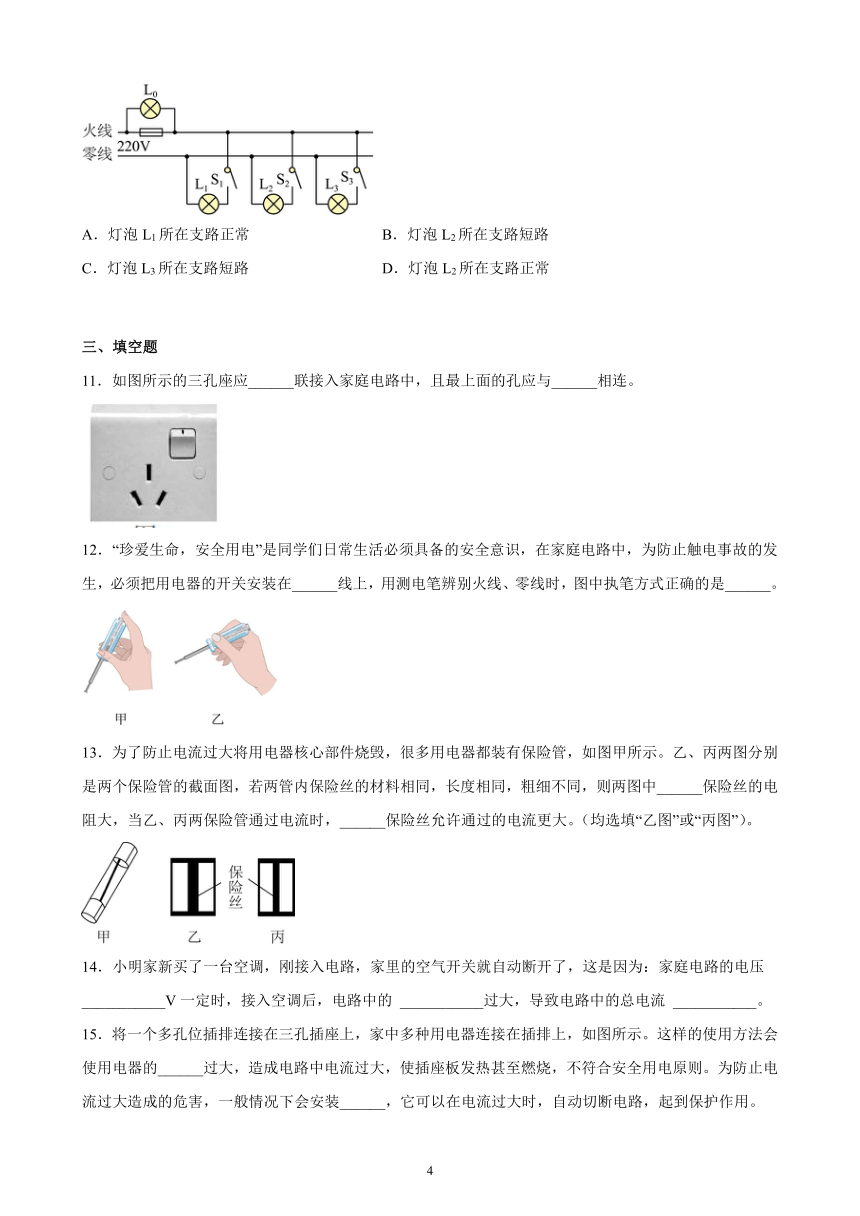

10．如图是一条刚装好的家庭电路，在未装保险丝之前，先把灯泡接在装保险盒的两个接线柱上，当只闭合时，和发光都偏暗；当只闭合时，正常发光；当只闭合时，不发光。则下列判断正确的是（四只灯泡的额定电压均为）（　　）
A．灯泡L1所在支路正常 B．灯泡L2所在支路短路
C．灯泡L3所在支路短路 D．灯泡L2所在支路正常
三、填空题
11．如图所示的三孔座应______联接入家庭电路中，且最上面的孔应与______相连。
12．“珍爱生命，安全用电”是同学们日常生活必须具备的安全意识，在家庭电路中，为防止触电事故的发生，必须把用电器的开关安装在______线上，用测电笔辨别火线、零线时，图中执笔方式正确的是______。
13．为了防止电流过大将用电器核心部件烧毁，很多用电器都装有保险管，如图甲所示。乙、丙两图分别是两个保险管的截面图，若两管内保险丝的材料相同，长度相同，粗细不同，则两图中______保险丝的电阻大，当乙、丙两保险管通过电流时，______保险丝允许通过的电流更大。（均选填“乙图”或“丙图”）。
14．小明家新买了一台空调，刚接入电路，家里的空气开关就自动断开了，这是因为：家庭电路的电压 ___________V一定时，接入空调后，电路中的 ___________过大，导致电路中的总电流 ___________。

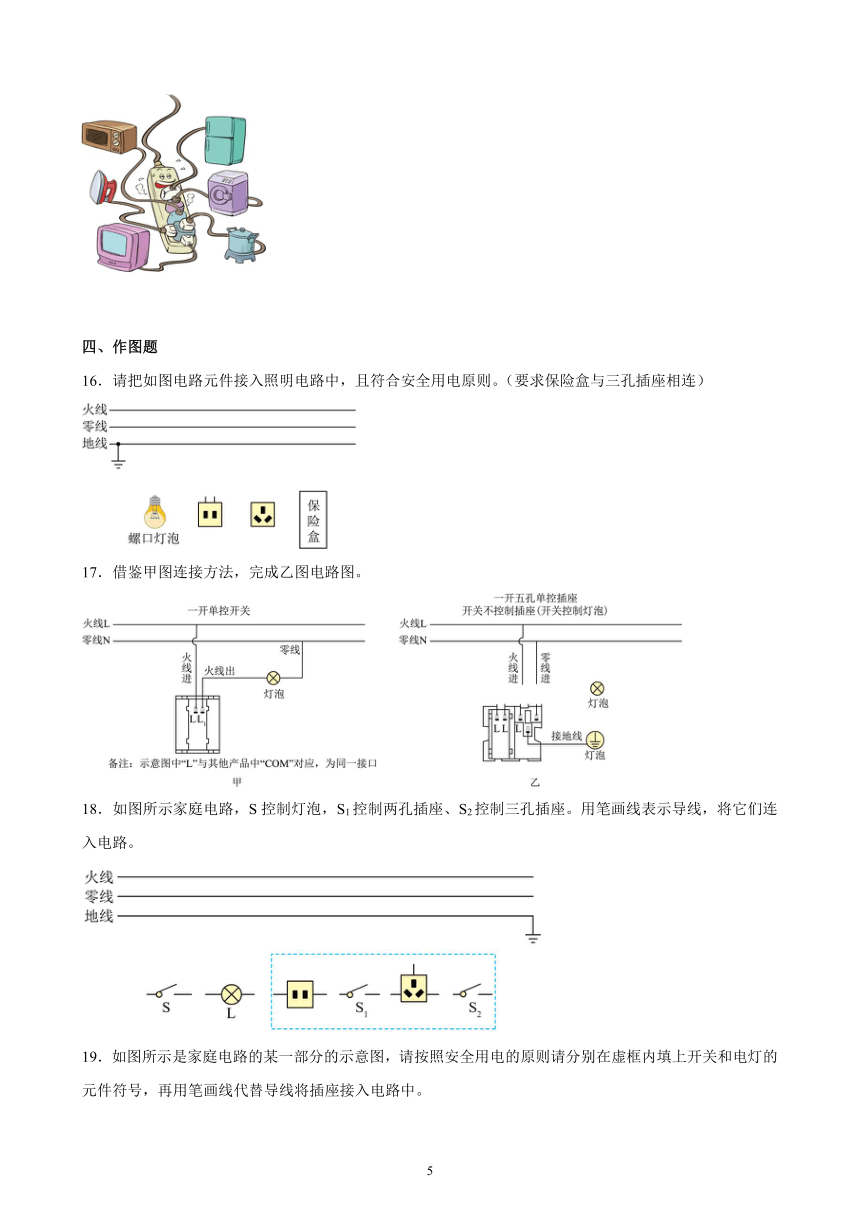

15．将一个多孔位插排连接在三孔插座上，家中多种用电器连接在插排上，如图所示。这样的使用方法会使用电器的______过大，造成电路中电流过大，使插座板发热甚至燃烧，不符合安全用电原则。为防止电流过大造成的危害，一般情况下会安装______，它可以在电流过大时，自动切断电路，起到保护作用。
四、作图题
16．请把如图电路元件接入照明电路中，且符合安全用电原则。（要求保险盒与三孔插座相连）
17．借鉴甲图连接方法，完成乙图电路图。
18．如图所示家庭电路，S控制灯泡，S1控制两孔插座、S2控制三孔插座。用笔画线表示导线，将它们连入电路。
19．如图所示是家庭电路的某一部分的示意图，请按照安全用电的原则请分别在虚框内填上开关和电灯的元件符号，再用笔画线代替导线将插座接入电路中。
20．一间教室要安装2盏“220V 40W”的电灯和一个插座，要求开关S控制两盏灯，且每盏灯都能正常发光，电路连接要符合安全用电的要求。请按以上要求将图中元件用笔画线代替导线连接起来；同时标出火线和零线。
21．如图甲所示，为一个“一开三孔”开关（即一个开关和一个三孔插座连在一起）实物图，乙为内部接线示意图，请将图乙中的电路连接完整，并使开关控制电灯，又不影响插座供其他电器使用。
22．请用笔画线表示导线，将图中电灯、开关接入教室的电路中。要求两个单刀双掷开关都可以同时控制两盏电灯。
23．如图所示粗黑线框内有：三孔插座、两孔插座、开关和指示灯。开关闭合后，插孔都能分别供电时，指示灯亮；开关断开后，插孔都不能供电，指示灯不亮：若指示灯损坏，闭合开关后，插孔仍能供电，如图为示意图，请完成剩余部分的接线。
24．如图是某学校教室和楼道电路，请用笔画线代替导线将图中的元件连入电路。灯泡的额定电压都是220V，要求楼道灯只有夜间且有声音时才亮；教室内开关闭合后两灯都能正常发光。
五、综合题
25．远距离传输
远距离输电
输电要用导线，如果导线很短，电阻很小可忽略，而远距离输电时，导线很长，电阻大不能忽略。
导线有电阻，电流通过时就要发热，如何减少输电线上电功率的损耗呢？发电厂输出的电功率是一定的，它决定于发电机组的发电能力。根据P=UI，若提高输电电压U，那么线路中的电流一定会减小。输电线上损失的电功率为ΔP=I2R，所以减小输电线的电阻和减小输电电流就可以大大降低电能的损失。
从减少输电线路上的电功率损耗和节省输电导线所用材料两个方面来说，远距离输送电能要采用高电压或超高电压。但也不能随意提高输电电压，因为输电电压越高，输电架空线的建设，对所用各种材料的要求就越严格，线路的造价就越高。
绝缘子（如图）是应用在输电线路上的一种特殊的绝缘控件，它主要起到支持和固定导线的作用，通常由玻璃或陶瓷制成。
从发电站输出的电能，一般都要通过升压变压器提升电压，根据输送距离的远近，常采用10千伏、35千伏、110千伏、220千伏的高压输电，甚至1000千伏以上的特高压输电。到达用户处再用降压变压器逐级降低电压。
　　 　　
（1）减小输电线上电能损失的方法有______；
A．增大输电线的横截面积
B．减小输电线的长度
C．提高输电电压
D．缩短供电的时间
（2）绝缘子无需具备的特性是______；
A．机械强度高 B．耐低温 C．耐腐蚀 D．透光性好
（3）若输电电压提高2倍，则线路上的功率损耗将降为原来的______；
（4）“高压”输电通过降压变压器逐级降低电压，到达我们家庭后的电压就对人体安全了，这句话是______（正确/错误）得，因为______。
参考答案：
1．C
【详解】A．正确使用测电笔的方法：笔尖接触检测的导线，手必须接触笔尾金属体，这样才能检测导线是零线还是火线；手接触笔尖金属体，若笔尖金属体与火线接触可能会造成触电事故，故A错误；
B．微波炉有金属外壳，为了防止外壳带电，微波炉需要通过三孔插座接入家庭电路，故B错误；
C．空气开关跳闸，可能是电路出现了短路，也可能是用电器的总功率过大，故C正确；
D．控制电能的开关接在零线与电灯之间，也可以起到控制电灯的作用，但是在需要更换灯泡或检修电路时，断开开关并不会切断电灯与火线之间的联系，有可能导致触电事故，故D错误。
故选C。
2．C
【详解】C．家庭电路中各用电器之间的连接方式是并联，而并联电路中总电阻的倒数等于各分电阻倒数之和，因此每多关闭一个用电器，总电阻将变大，故C符合题意；
A．由可知，总电流变小，故A不符合题意．
B．家庭电路中的总电压220V是保持不变的，故B不符合题意；
D．由P=UI可知，电路中的总电压不变，电流减小，电路的总功率变小，故D不符合题意。
故选C。
3．B
【详解】A．使用试电笔时，笔尖接触要检测的导线，手指接触笔尾金属体，所以试电笔与手接触的笔尾部分是导体，故A错误；
BC．使用试电笔时，手不要接触试电笔前端的金属尖，必须接触试电笔末端的金属体，故B正确，C错误；
D．使用试电笔时，若氖管发光，说明接触处与火线是连通的，故D错误。
故选B。
4．D
【详解】ACD．为了安全，保险丝要接在火线上，开关也应接在火线上，甲处安装开关，乙处安装电灯，故AC错误，D正确；
B．当保险丝熔断后，由于铜丝的熔点很高，所以绝对不能用铜丝代替保险丝，故B错误。
故选D。
5．D
【详解】A、进户线是由火线和零线组成，故A错误；
B、电路中电流过大时，空气开关会断开，保护电路；漏电发生触电事故时空气开关不会断开，故B错误；
C、电能表读数为123.4kW·h，表示该家庭一共用电123.4kW·h，故C错误；
D、10（20）A中，20A为平时工作允许通过的最大电流，该家庭同时工作的用电器的最大总功率为
P=UI=220V×20A=4400W
故D正确。
故选D。
6．D
【详解】A．家用电器相互不影响，它们之间都是并联的，故A错误；
B．电饭煲的功率较大，可引起保险丝熔断可能是电饭煲存在短路，也可能是总功率过大导致，不一定是灯泡发生了短路，故B错误；
C．铜丝导电性强，熔点高，不易熔断，切不可用铜丝替代保险丝，故C错误；
D．检查发现零线上的熔丝断了，闭合开关S，三孔插座左孔相当于与灯泡串联后与火线间接相连，右边直接与火线相连，用测电笔检测两孔，氖管均发光，故D正确。
故选D。
7．B
【详解】A．在电线上晾晒衣服，因生活用水是导体，则如果电线漏电，将会造成触电事故，故A不符合题意；
B．有金属外壳的用电器必须要接地，能防止外壳漏电时造成触电事故，故B符合题意；
C．家庭电路发生火灾时，为了防止发生触电现象，应先切断电源再灭火，故C不符合题意；
D．生活用水是导体，用湿抹布擦拭正在工作的台灯，可能会因湿抹布导电而发生触电事故，故D不符合题意。
故选B。
8．D
【详解】A．洗衣机在额定电压（220V）下正常工作，两端的电压在一定的范围内可以工作，故A错误；
B．洗衣机的主体是电动机，电动机工作时将电能主要转化为机械能，还有一少部分转化为内能；洗衣机正常工作10s消耗的电能
所以产生的热量远远小于15000J，故B错误；
CD．洗衣机外壳和火线绝缘损坏，外壳带电时，电路中的漏电保护器会切断电流，预防触电事故发生，保险丝不会熔断，故C错误，D正确。
故选D。
9．C
【详解】A．用测电笔辨别火线和零线时，手要接触笔尾金属体，不能接触笔尖金属体，则在如图的两种使用方法中，正确的是甲，故A正确，不符合题意；
B．人站在地上，触摸火线，会有电流通过人体，会发生触电事故，故B正确，不符合题意；
C．连接电路时，开关应该接在火线和用电器之间，这样开关断开后用电器上就没有电压了，可以防止触电事故的发生，故C错误，符合题意；
D．多个大功率用电器同时使用一个插座时，通过插座的总电流过大，容易发生火灾，故D正确，不符合题意。
故选C。
10．AB
【详解】将额定电压为的“校验灯”接在保险丝的两只接线柱上，相当于把此灯串联接入电路中。
A．当只闭合时，和都偏暗，说明、两端都有电压，且分得的电压低于，则所在支路正常，故A正确；
BD．当只闭合时，正常发光，说明两端的电压为，则灯泡所在支路短路，故B正确，D错误；
C．当只闭合时，L0、不发光，说明所在支路断路，故C错误。
故选AB。
11． 并 大地
【详解】[1]家用电器都是并联在电路中，三孔插座是用来插上插头，以让用电器工作，因此三孔插座也是并联在电路中的。
[2]三孔插座接线原则是左孔零线右孔火线，上孔接地线。
12． 火 甲
【详解】[1]为安全用电，用电器的开关应安装在火线上，断开开关时，切断火线，才能防接触用电器发生触电事故。
[2]用测电笔辨别火线、零线时，手必须接触金属笔尾，这时火线、金属笔尖、大电阻、氖管、金属笔尾、人体、大地构成闭合通路，氖管才会放光，因此甲图正确。
13． 丙图 乙图
【详解】[1]两管内保险丝的材料相同，长度相同，粗细不同，越细的电阻越大，即丙保险丝的电阻大。
[2]当乙、丙两保险管通过相同的电流时，根据可知，乙保险丝横截面积大，电阻小，其热功率小，相同时间内，根据可知，乙保险丝产生的热量少，温度更低，所以乙图保险丝允许通过的电流更大。
14． 220 总功率 过大
【详解】[1]家庭电路的电压是220V。
[2][3]接入空调后，电路中的总功率过大，由P=UI可知，导致电路中的电流过大，所以家里的空气开关就会自动断开。
15． 总功率##总电功率
空气开关
【详解】[1]多个用电器同时工作，插排上承载的功率为多个用电器的总功率，总功率过大，导致电流过大。
[2]为防止电流过大带来的危害，在电路中安装空气开关，当电路中的电流过大时，空气开关会自动断开，切断电路，即俗称的“跳闸”。
16．
【详解】家庭电路连接，零线直接连接灯泡的螺旋套，火线先进入开关，再进入灯泡顶端的锡块；三孔插座地线直接接三孔插座的上孔，零线直接接三孔插座的左孔，火线首先接保险丝，然后再进入右孔。如图所示：
17．
【详解】由图甲可知，火线首先进入开关，然后进入灯泡顶端的金属点，零线直接接灯泡的螺丝口；图乙中，从背面看，火线和三孔插座的左端和开关的右端连接，然后开关的左端和灯泡顶端的金属点连接，零线直接接灯泡的螺丝口；三孔插座的右端和零线连接，如图所示：
18．
【详解】S控制灯泡，则先从火线连接到开关S、灯泡，然后回到零线上；S1控制两孔插座，则火线通过开关S1连接到插座的右孔，插座的左孔接零线；S2控制三孔插座，则火线通过开关S2连接到插座的右孔，插座的左孔接零线，插座的上孔接地线，如图
19．
【详解】开关要接在火线与灯泡之间，这样可防止断开开关后用电器仍带电，因此左边方框内应为开关，右边方框内应为灯泡；三孔插座的上面的孔接地线，左孔接入零线，右孔接火线。如图所示：
20．
【详解】由图可知，试电笔接触下面的线时，氖管发光，则下面的线为火线，上面的线为零线；要使每盏灯都能正常发光，则两灯泡要并联；灯泡接法：火线进入开关，这样在断开开关时，能切断火线与灯泡的连接，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全；两孔插座的接法，左边接零线，右边接火线。如图所示
21．
【详解】由题意可知，开关同时控制灯泡和插座。火线进入开关，再分别进入灯泡顶端的金属点和三孔插座的右孔，零线直接接入灯泡的螺旋套；三孔插座的上孔接地线，左孔接零线。如图所示：
22．
【详解】将两个单刀双掷开关串联起来（两个开关的“2”、“3”连接），将左边开关的“1”连接火线；再将右边开关的“1”连接两个电灯（将两灯并联连接），最后连接零线，如图所示
23．
【详解】三孔插座、两孔插座、开关和指示灯。开关闭合后，插孔都能分别供电时，指示灯亮；开关断开后，插孔都不能供电，指示灯不亮：若指示灯损坏，闭合开关后，插孔仍能供电，说明指示灯、三孔插座、两孔插座并联，开关控制整个电路，在干路上，如图所示：
24．
【详解】楼道灯泡接法：火线进入开关，声控开关和光控开关是串联的，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样断开开关能切断火线，接触灯泡不会发生触电事故，既能控制灯泡，又能更安全；教室内开关闭合后两灯都能正常发光，两灯并联，开关接在干路，如图
25． ABC D 错误 人体安全电压是不高于36V，家庭电路电压为220V，高于人体安全电压
【详解】（1）[1] 输电线上损失的电功率为ΔP=I2R，所以可以通过减小电流或者减小输电线电阻来减少输电线上损失的电能。
A．增大输电线的横截面积，可以减小电阻，故A符合题意；
B．远距离输电中，虽然导线很长，但是可以让输电线尽量走直线，尽量减小输电线的长度，减小输电线的电阻，故B符合题意；
C．发电厂输出的电功率是一定的，根据P=UI，若提高输电电压U，线路中的电流减小，故C符合题意；
D．输电线要长时间为居民供电，缩短供电时间不可取，故D不符合题意。
故选ABC。
（2）[2]A．绝缘子起支持和固定导线的作用，所以需要绝缘性好，输电线有重力，需要较高的机械强度才能起到固定和支撑导线作用，故A不符合题意；
B．输电线会一年四季都裸露在空气中，在高温天气和严寒的冬天都要能很好的固定和支撑导线，所以绝缘子还要有耐低温和耐高温的特性，故B不符合题意；
C．远距离输电线会长时间裸露在空气中，所以需要具有一定的耐腐蚀性能，故C不符合题意；
D．绝缘子主要是起支持和固定导线的作用，对透光性没有要求，故D符合题意。
故选D。
（3）[3]发电厂的输出功率一定，输电电压提高2倍，由P=UI可知输电电流减小 ，输电线上损失的电功率为
（4）[4][5] “高压”输电通过降压变压器逐级降低电压，到达家庭后的电压为220V，人体安全电压是不高于36V，家庭电路电压高于人体安全电压，家庭电路电压对人体是不安全的。
