第十六章 电压 电阻 期末试题选编 2021－2022学年内蒙古各地人教版物理九年级全一册（含答案）

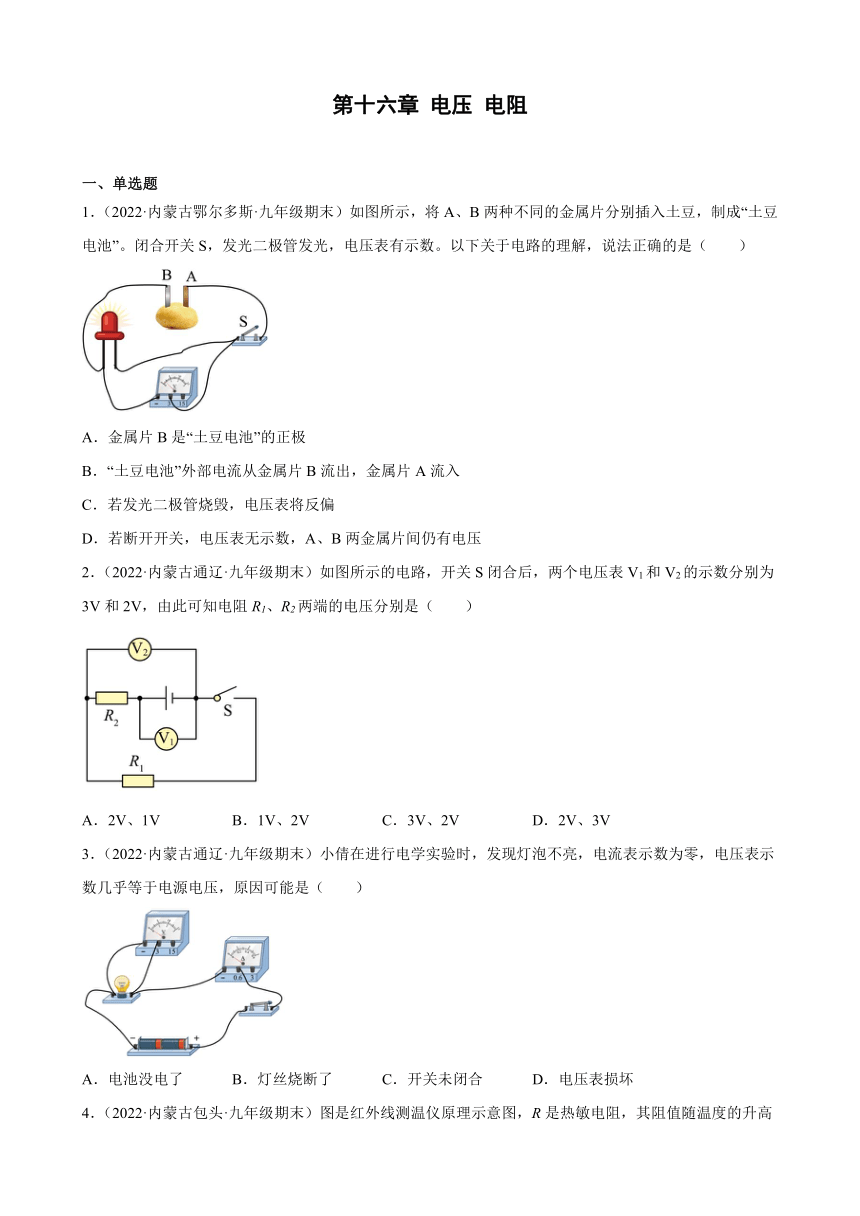

第十六章 电压 电阻
一、单选题
1．（2022·内蒙古鄂尔多斯·九年级期末）如图所示，将A、B两种不同的金属片分别插入土豆，制成“土豆电池”。闭合开关S，发光二极管发光，电压表有示数。以下关于电路的理解，说法正确的是（　　）
A．金属片B是“土豆电池”的正极
B．“土豆电池”外部电流从金属片B流出，金属片A流入
C．若发光二极管烧毁，电压表将反偏
D．若断开开关，电压表无示数，A、B两金属片间仍有电压
2．（2022·内蒙古通辽·九年级期末）如图所示的电路，开关S闭合后，两个电压表V1和V2的示数分别为3V和2V，由此可知电阻R1、R2两端的电压分别是（　　）
A．2V、1V B．1V、2V C．3V、2V D．2V、3V
3．（2022·内蒙古通辽·九年级期末）小倩在进行电学实验时，发现灯泡不亮，电流表示数为零，电压表示数几乎等于电源电压，原因可能是（　　）
A．电池没电了 B．灯丝烧断了 C．开关未闭合 D．电压表损坏

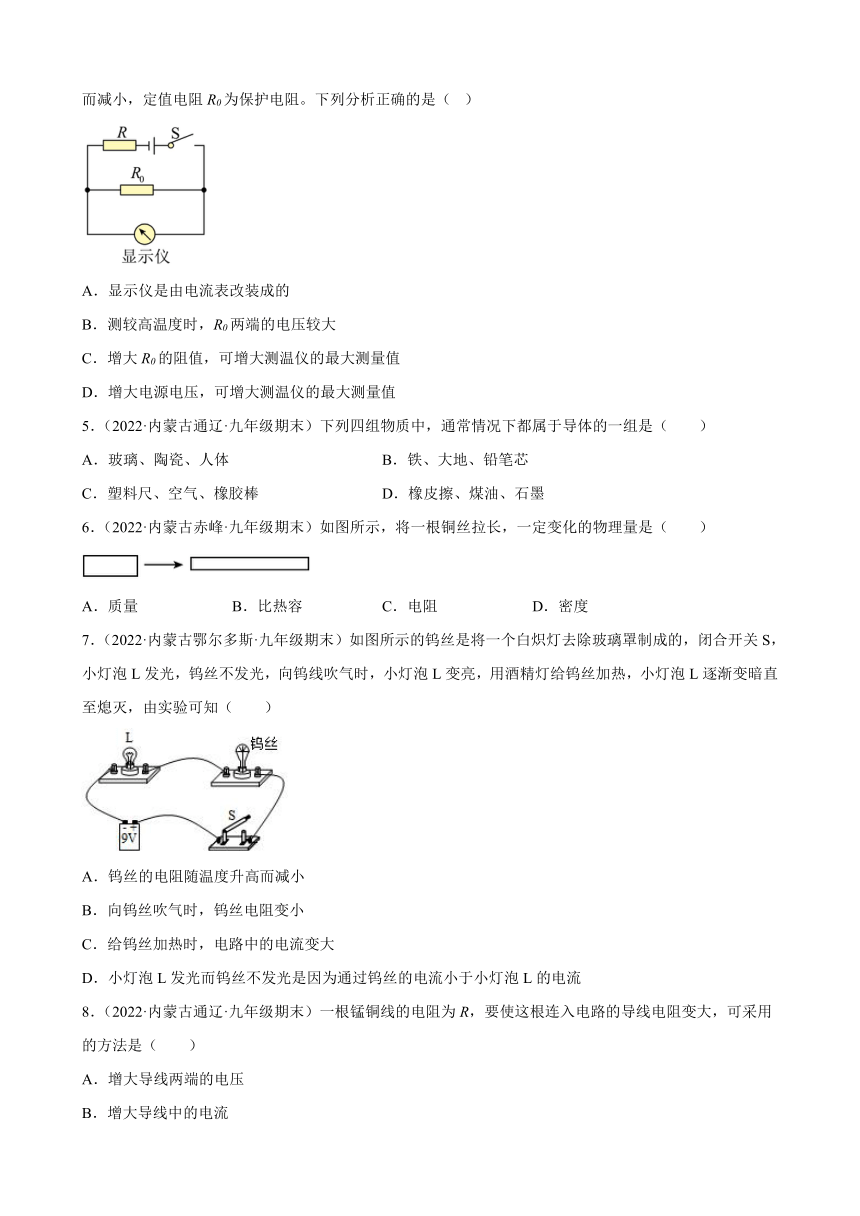

4．（2022·内蒙古包头·九年级期末）图是红外线测温仪原理示意图，R是热敏电阻，其阻值随温度的升高而减小，定值电阻R0为保护电阻。下列分析正确的是（ ）
A．显示仪是由电流表改装成的
B．测较高温度时，R0两端的电压较大
C．增大R0的阻值，可增大测温仪的最大测量值
D．增大电源电压，可增大测温仪的最大测量值
5．（2022·内蒙古通辽·九年级期末）下列四组物质中，通常情况下都属于导体的一组是（　　）
A．玻璃、陶瓷、人体 B．铁、大地、铅笔芯
C．塑料尺、空气、橡胶棒 D．橡皮擦、煤油、石墨
6．（2022·内蒙古赤峰·九年级期末）如图所示，将一根铜丝拉长，一定变化的物理量是（　　）
A．质量 B．比热容 C．电阻 D．密度
7．（2022·内蒙古鄂尔多斯·九年级期末）如图所示的钨丝是将一个白炽灯去除玻璃罩制成的，闭合开关S，小灯泡L发光，钨丝不发光，向钨线吹气时，小灯泡L变亮，用酒精灯给钨丝加热，小灯泡L逐渐变暗直至熄灭，由实验可知（　　）
A．钨丝的电阻随温度升高而减小
B．向钨丝吹气时，钨丝电阻变小
C．给钨丝加热时，电路中的电流变大
D．小灯泡L发光而钨丝不发光是因为通过钨丝的电流小于小灯泡L的电流
8．（2022·内蒙古通辽·九年级期末）一根锰铜线的电阻为R，要使这根连入电路的导线电阻变大，可采用的方法是（　　）
A．增大导线两端的电压
B．增大导线中的电流
C．将导线均匀拉长后连入电路
D．将导线对折后连入电路
二、多选题
9．（2022·内蒙古通辽·九年级期末）在图所示的电路图中，不能用电压表正确测出灯L1两端电压的是（ ）
A． B．C． D．
10．（2022·内蒙古呼和浩特·九年级期末）小欣同学在做“探究串联电路中电压的规律”实验时，连接了如图所示的电路，闭合开关后，发现两灯均不亮。小欣同学用电压表检查该电路的故障，测量结果如表格所示。若电路中仅有一处发生故障，下列说法正确的是（　　）
位置 AB BC CD AC AD
电压/V 0 3 0 3
A．根据表格数据可知发生故障的位置可能为L1灯，该故障为短路
B．根据表格数据可知发生故障的位置可能为L2灯，该故障为断路
C．根据表格数据可知发生故障的位置可能为开关S，该故障为断路
D．根据表格数据可知，表中AC两点的测量结果为3V
11．（2022·内蒙古呼和浩特·九年级期末）图甲为某可调亮度的台灯，图乙为其用于调光的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属片相连。转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列分析不正确的是（　　）
A．若只将b、c接入电路，顺时针转动旋钮时灯泡变暗
B．若只将a、b接入电路逆时针转动旋钮时，灯泡变亮
C．若只将a、c接入电路，顺时针转动旋钮时灯泡变亮
D．若将a、b接入电路同一点，c 接入电路的另一点时，旋动旋钮时也能改变灯泡亮度
三、填空题

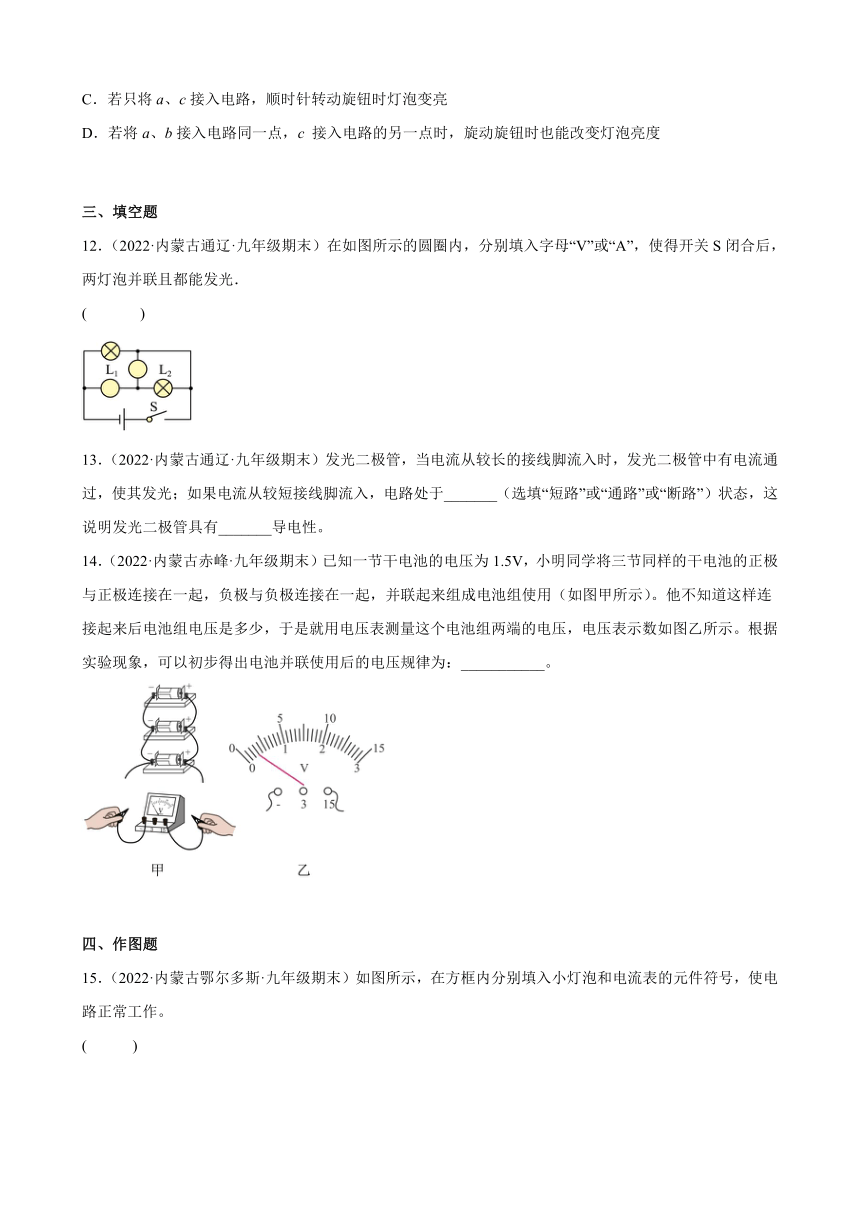

12．（2022·内蒙古通辽·九年级期末）在如图所示的圆圈内，分别填入字母“V”或“A”，使得开关S闭合后，两灯泡并联且都能发光．
( )
13．（2022·内蒙古通辽·九年级期末）发光二极管，当电流从较长的接线脚流入时，发光二极管中有电流通过，使其发光；如果电流从较短接线脚流入，电路处于_______（选填“短路”或“通路”或“断路”）状态，这说明发光二极管具有_______导电性。
14．（2022·内蒙古赤峰·九年级期末）已知一节干电池的电压为1.5V，小明同学将三节同样的干电池的正极与正极连接在一起，负极与负极连接在一起，并联起来组成电池组使用（如图甲所示）。他不知道这样连接起来后电池组电压是多少，于是就用电压表测量这个电池组两端的电压，电压表示数如图乙所示。根据实验现象，可以初步得出电池并联使用后的电压规律为：___________。
四、作图题

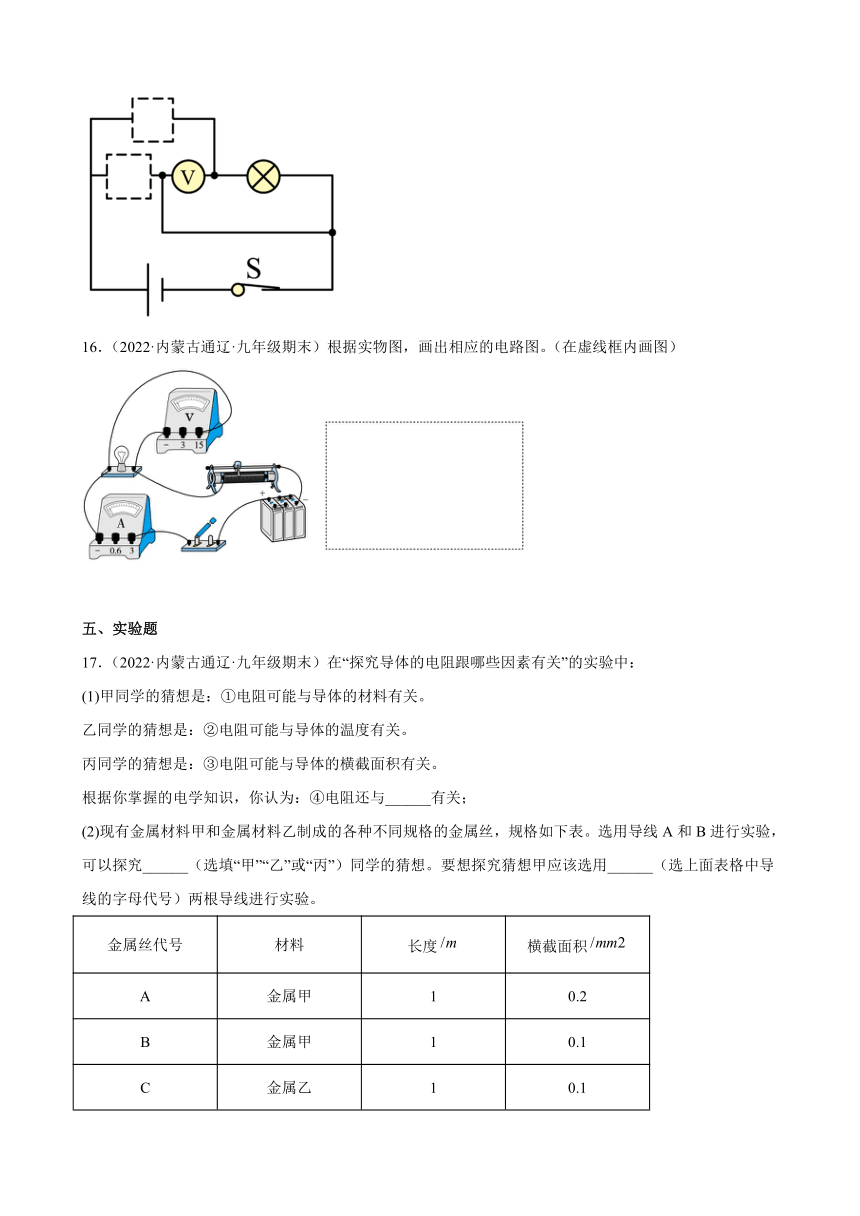

15．（2022·内蒙古鄂尔多斯·九年级期末）如图所示，在方框内分别填入小灯泡和电流表的元件符号，使电路正常工作。
( )
16．（2022·内蒙古通辽·九年级期末）根据实物图，画出相应的电路图。（在虚线框内画图）
五、实验题
17．（2022·内蒙古通辽·九年级期末）在“探究导体的电阻跟哪些因素有关”的实验中：
(1)甲同学的猜想是：①电阻可能与导体的材料有关。
乙同学的猜想是：②电阻可能与导体的温度有关。
丙同学的猜想是：③电阻可能与导体的横截面积有关。
根据你掌握的电学知识，你认为：④电阻还与______有关；
(2)现有金属材料甲和金属材料乙制成的各种不同规格的金属丝，规格如下表。选用导线A和B进行实验，可以探究______（选填“甲”“乙”或“丙”）同学的猜想。要想探究猜想甲应该选用______（选上面表格中导线的字母代号）两根导线进行实验。
金属丝代号 材料 长度 横截面积
A 金属甲 1 0.2
B 金属甲 1 0.1
C 金属乙 1 0.1
D 金属乙 0.5 0.1
参考答案：
1．D
【解析】A．由于电流从电压表的正接线柱流入，负接线柱流出，故A为土豆电池的正极，B为负极，故A错误；
B．“土豆电池”的A为正极，B为负极，其外部电流从金属片A流出，金属片B流入，故B错误；
C．若发光二极管烧毁，电压表将测量电源电压，但是由于该电池的正负极没有变化，故电压表的指针不会反偏，故C错误；
D．若断开开关，没有电流经过电压表，则电压表无示数，虽然此时电池虽然没有接入电路，电压仍然存在，故水果电池的A、B间存在电压，故D正确。
故选D。
2．A
【解析】由图可知，R1、R2串联，电压表V2与R1并联，电压表V1并联在电源两端；所以，电源的电压为U＝3V，R1两端的电压为U1＝2V；根据串联电路电压特点可知，R2两端的电压为
U2＝U-U1＝3V-2V＝1V
故BCD不符合题意，A符合题意。
故选A。
3．B
【解析】闭合开关，小灯泡不亮，电流表无示数，说明电路出现断路现象；又因为电压表有示数接近电源电压，说明在电压表两接线柱与电源正负极相连，故故障原因是灯泡处断路，故B符合题意。
故选B。
4．B
【解析】A．电流表与用电器串联，电压表与用电器并联，图中显示仪与用电器并联，显示仪是由电压表改装成的，故A错误；
B．热敏电阻R与定值电阻R0串联，串联电路中电阻越大，分到的电压越多。热敏电阻R的阻值随温度的升高而减小，测较高温度时，热敏电阻R分到的电压变小，根据串联电路电压规律：各用电器两端电压之和等于总电压。因此，R0两端的电压较大，故B正确；
CD．测温仪的最大测量值由它的量程决定，故CD错误。
故选B。
5．B
【解析】A．玻璃、陶瓷、人体中，人体属于导体，玻璃和陶瓷属于绝缘体，故A不符合题意；
B．铁、大地、铅笔芯都易导电，属于导体，故B符合题意；
C．塑料尺、空气、橡胶棒都属于绝缘体，故C不符合题意；
D．橡皮擦、煤油、石墨中，石墨属于导体，橡皮擦和煤油属于绝缘体，故D不符合题意。
故选B。
6．C
【解析】A．将一根铜丝拉长后，形状发生变化，所含物质多少没有变化，质量不变，故A不符合题意；
B．将一根铜丝拉长后，长度变长了，物质种类没有变化，比热容不变，故B不符合题意；
C．将一根铜丝拉长后，长度变长了，横截面积变小了，电阻变大了，故C符合题意；
D．将一根铜丝拉长后，形状发生变化，物质种类、状态和温度没有变化，所以密度不变，故D不符合题意。
故选C。
7．B
【解析】AC．用酒精灯对白炽灯的钨丝加热，钨丝的温度升高，观察到小灯泡L的亮度明显变暗，说明通过小灯泡L的电流变小，钨丝的电阻增大，故AC不符合题意；
B．闭合开关S，小灯泡L发光，钨丝不发光，向钨丝吹气时，小灯泡L变亮，说明通过小灯泡的电流变大，则钨丝的电阻减小，故B符合题意；
D．由于钨丝和小灯泡串联接入电路中，则通过它们的电流是相同的，故D不符合题意。
故选B。
8．C
【解析】AB．导体的电阻是导体的阻碍电流的性质，与导体两端的电压和通过的电流无关，故AB不符合题意；
C．将这根导线拉长，长度变长、横截面积变小，电阻变大，可以使连入电路的导线电阻变大，故C符合题意；
D．将导线对折后接入电路，长度变小、横截面积变大，导体的电阻变小，故D不符合题意。
故选C。
9．AC
【解析】A．电压表测的是两灯串联的总电压，或电源电压，且正负接线柱接反了，不能测出L1两端的电压，故A符合题意；
B．电压表与被测用电器L1并联，接线柱连接也做到了正进负出，能测出L1两端的电压，故B不符合题意；
C．由图可知，电压表接到了L2的两端，测的是L2的两端电压，不能测出L1两端的电压，故C符合题意；
D．由图可知，电压表接到了L1的两端，接线柱连接也做到了正进负出，能测出L1两端的电压，故D不符合题意。
故选AC。
10．BD
【解析】由电路图可知，灯泡与串联，电压表连在AD两点时测电源电压，由电压表的示数为3V可知，电源电压为3V。由表格数据分析知，AB间电压为0，BC间电压为3V，说明电源正极到A处的线路完好，B处右的线路出现了断路，CD间的线路完好，故故障为断路；电压表接AC时，测电源电压，故AC间的电压为3V。
故选BD。
11．AC
【解析】A．若只将b、c接入电路，顺时针转动旋钮时，接入电阻丝的长度变短，接入的电阻变小，电源电压不变，电流变大，故灯泡变亮，故A错误，A符合题意；
B．若只将a、b接入电路逆时针转动旋钮时，接入电阻丝的长度变短，接入的电阻变小，电源电压不变，电流变大，故灯泡变亮，故B正确，B不符合题意；
C．若只将a、c接入电路，顺时针转动旋钮时，接入电阻丝的长度不变，接入的电阻的大小不变，电源电压不变，电流不变，故灯泡亮度不变，故C错误，C符合题意；
D．若将a、b接入电路同一点，c 接入电路的另一点时，ab段的电阻被滑片和b被短路，只有bc段间的电阻丝接入电路，故旋动旋钮时，接入电阻丝的长度发生了变化，电阻的大小发生了变化，故灯泡的亮度会发生变化，故D正确，D不符合题意。
故选AC。
12．
【分析】电压表并联在电路中，在电路中可以看作开路；电流表必须串联在电路中，在电路中相当于导线；电路元件首首相连、尾尾相连的连接方式是并联，因此根据仪表的连接方式以及在电路中的作用解答本题．
【解析】由电路图可知,右上边圆圈与L2并联,应为电压表;左下边圆圈与L1串联,应为电流表;两灯泡首首相连、尾尾相连,两灯泡L1、L2并联，如下图所示：
13． 断路 单向
【解析】[1]电流从较短接线脚流入，二极管将不发光，电路处于断路。
[2]发光二极管主要由半导体材料制造，只有当电流从较长的接线脚流入时，电路才会处于通路，故发光二极管具有单向导电性。
14．见解析
【解析】由题知，三节同样的干电池并联起来使用，由图乙知，电压表使用0～15V量程，分度值0.5V，所以三节干电池并联起来后的电压为1.5V，根据实验现象可知：同样的干电池并联起来后的电压与每节干电池电压相同。
15．
【解析】由图可知，如果上面的方框内填入小灯泡，下面的方框内填入电流表，那么电流表将直接连接在电源两极上，这样容易烧坏电流表，这种做法是绝对不允许的。因此上面的方框填电流表，下面的方框填小灯泡，这样电流表测右边小灯泡的电流，两只小灯泡并联，如下图：
。
16．
【解析】由实物图知，开关、电流表、灯泡、滑动变阻器依次连接在电源两极上，电压表并联在灯泡两端，如图所示：
17． 导体的长度 丙 B、C
【解析】(1)[1]电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积以及温度，所以电阻还与导体的长度有关。
(2)[2]因为A、B导线的长度和材料均相同，而横截面积不同，因此选用导线A和B进行实验，可以探究丙同学的猜想。
[3]要探究甲同学的猜想，根据控制变量法的思路，应该控制导体的长度、横截面积、温度都不变，因此应该选择导线B和C。
