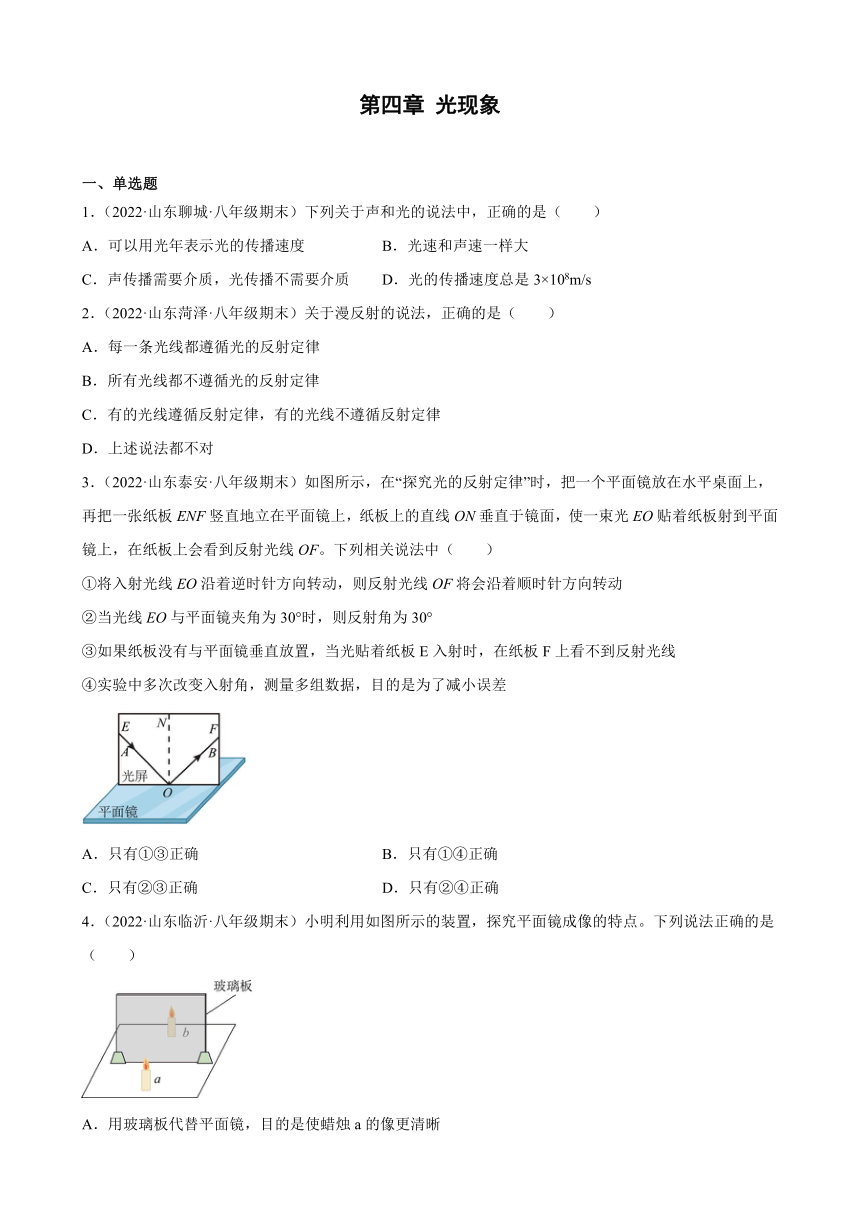

第四章 光现象
一、单选题
1．（2022·山东聊城·八年级期末）下列关于声和光的说法中，正确的是（　　）
A．可以用光年表示光的传播速度 B．光速和声速一样大
C．声传播需要介质，光传播不需要介质 D．光的传播速度总是3×108m/s
2．（2022·山东菏泽·八年级期末）关于漫反射的说法，正确的是（　　）
A．每一条光线都遵循光的反射定律
B．所有光线都不遵循光的反射定律
C．有的光线遵循反射定律，有的光线不遵循反射定律
D．上述说法都不对
3．（2022·山东泰安·八年级期末）如图所示，在“探究光的反射定律”时，把一个平面镜放在水平桌面上，再把一张纸板ENF竖直地立在平面镜上，纸板上的直线ON垂直于镜面，使一束光EO贴着纸板射到平面镜上，在纸板上会看到反射光线OF。下列相关说法中（　　）
①将入射光线EO沿着逆时针方向转动，则反射光线OF将会沿着顺时针方向转动
②当光线EO与平面镜夹角为30°时，则反射角为30°
③如果纸板没有与平面镜垂直放置，当光贴着纸板E入射时，在纸板F上看不到反射光线
④实验中多次改变入射角，测量多组数据，目的是为了减小误差
A．只有①③正确 B．只有①④正确
C．只有②③正确 D．只有②④正确
4．（2022·山东临沂·八年级期末）小明利用如图所示的装置，探究平面镜成像的特点。下列说法正确的是（　　）
A．用玻璃板代替平面镜，目的是使蜡烛a的像更清晰
B．使用相同的蜡烛a、b，目的是比较像与物的大小
C．将光屏放到像的位置，光屏能够承接到像
D．将蜡烛a靠近玻璃板，它所成的像变大

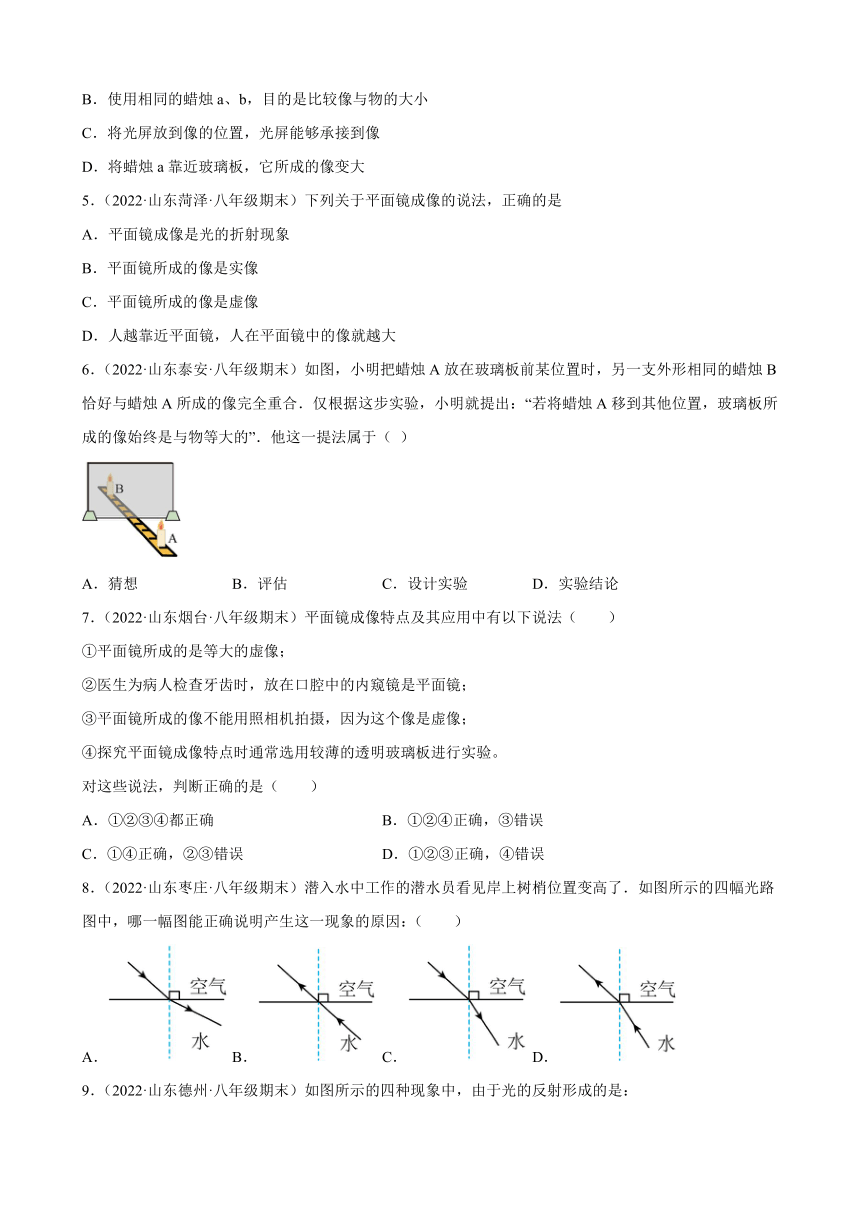

5．（2022·山东菏泽·八年级期末）下列关于平面镜成像的说法，正确的是
A．平面镜成像是光的折射现象
B．平面镜所成的像是实像
C．平面镜所成的像是虚像
D．人越面镜，人在平面镜中的像就越大
6．（2022·山东泰安·八年级期末）如图，小明把蜡烛A放在玻璃板前某位置时，另一支外形相同的蜡烛B恰好与蜡烛A所成的像完全重合．仅根据这步实验，小明就提出：“若将蜡烛A移到其他位置，玻璃板所成的像始终是与物等大的”．他这一提法属于（ ）
A．猜想 B．评估 C．设计实验 D．实验结论
7．（2022·山东烟台·八年级期末）平面镜成像特点及其应用中有以下说法（　　）
①平面镜所成的是等大的虚像；
②医生为病人检查牙齿时，放在口腔中的内窥镜是平面镜；
③平面镜所成的像不能用照相机拍摄，因为这个像是虚像；
④探究平面镜成像特点时通常选用较薄的透明玻璃板进行实验。
对这些说法，判断正确的是（　　）
A．①②③④都正确 B．①②④正确，③错误
C．①④正确，②③错误 D．①②③正确，④错误
8．（2022·山东枣庄·八年级期末）潜入水中工作的潜水员看见岸上树梢位置变高了．如图所示的四幅光路图中，哪一幅图能正确说明产生这一现象的原因：（　　）
A． B． C． D．
9．（2022·山东德州·八年级期末）如图所示的四种现象中，由于光的反射形成的是：
A． 小孔成像
B． 鸟巢倒影
C． 水面折枝
D． 故宫日晷
10．（2022·山东聊城·八年级期末）对如图所示的四种情景，下列说法中正确的是
A．小芳站在平面镜前照镜子，在她向后退的过程中，她在镜中的像变小
B．针孔照相机是利用光的直线传播成像的
C．小猫看到水中的鱼是光的折射形成的实像
D．侧面看到白纸很亮，是因为光照到白纸上发生了镜面反射

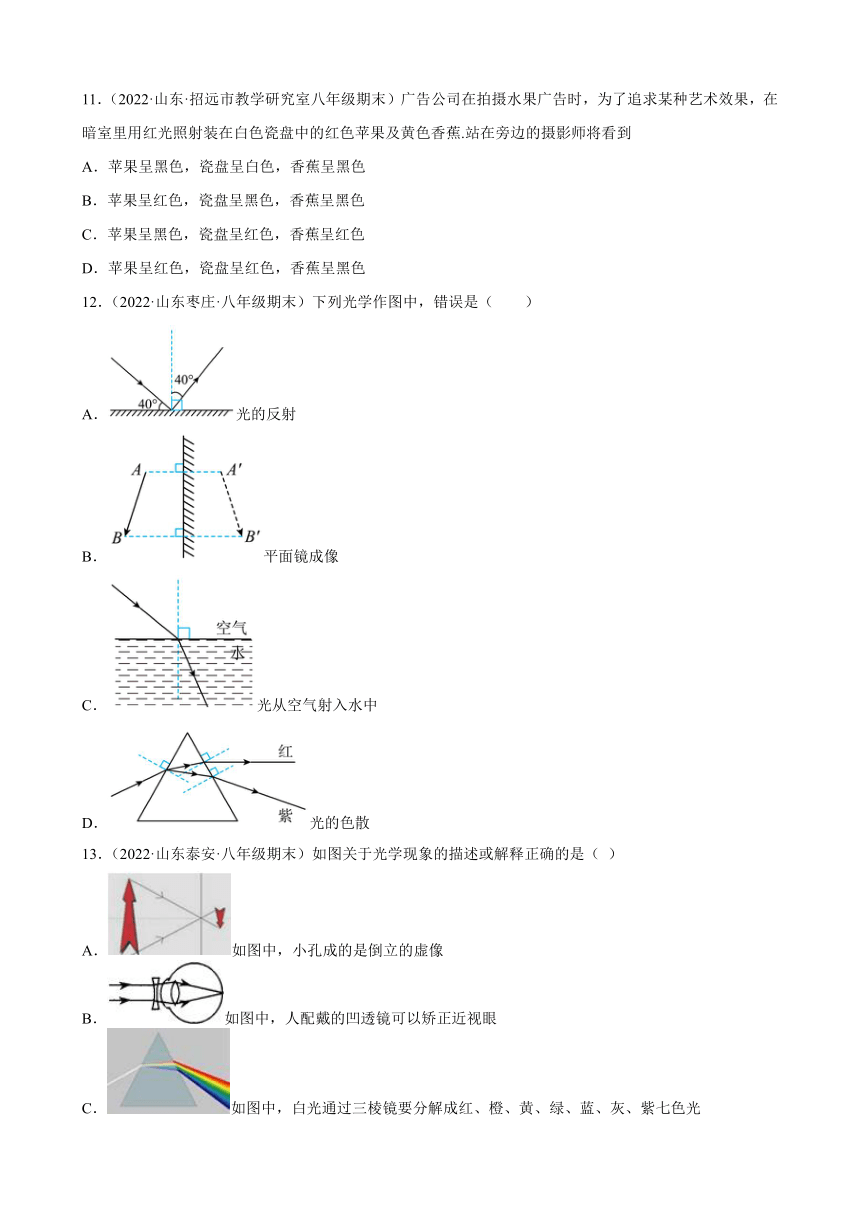

11．（2022·山东·招远市教学研究室八年级期末）广告公司在拍摄水果广告时，为了追求某种艺术效果，在暗室里用红光照射装在白色瓷盘中的红色苹果及黄色香蕉.站在旁边的摄影师将看到
A．苹果呈黑色，瓷盘呈白色，香蕉呈黑色
B．苹果呈红色，瓷盘呈黑色，香蕉呈黑色
C．苹果呈黑色，瓷盘呈红色，香蕉呈红色
D．苹果呈红色，瓷盘呈红色，香蕉呈黑色
12．（2022·山东枣庄·八年级期末）下列光学作图中，错误是（　　）
A．光的反射
B．平面镜成像
C．光从空气射入水中
D．光的色散
13．（2022·山东泰安·八年级期末）如图关于光学现象的描述或解释正确的是（ ）
A．如图中，小孔成的是倒立的虚像
B．如图中，人配戴的凹透镜可以矫正近视眼
C．如图中，白光通过三棱镜要分解成红、橙、黄、绿、蓝、灰、紫七色光

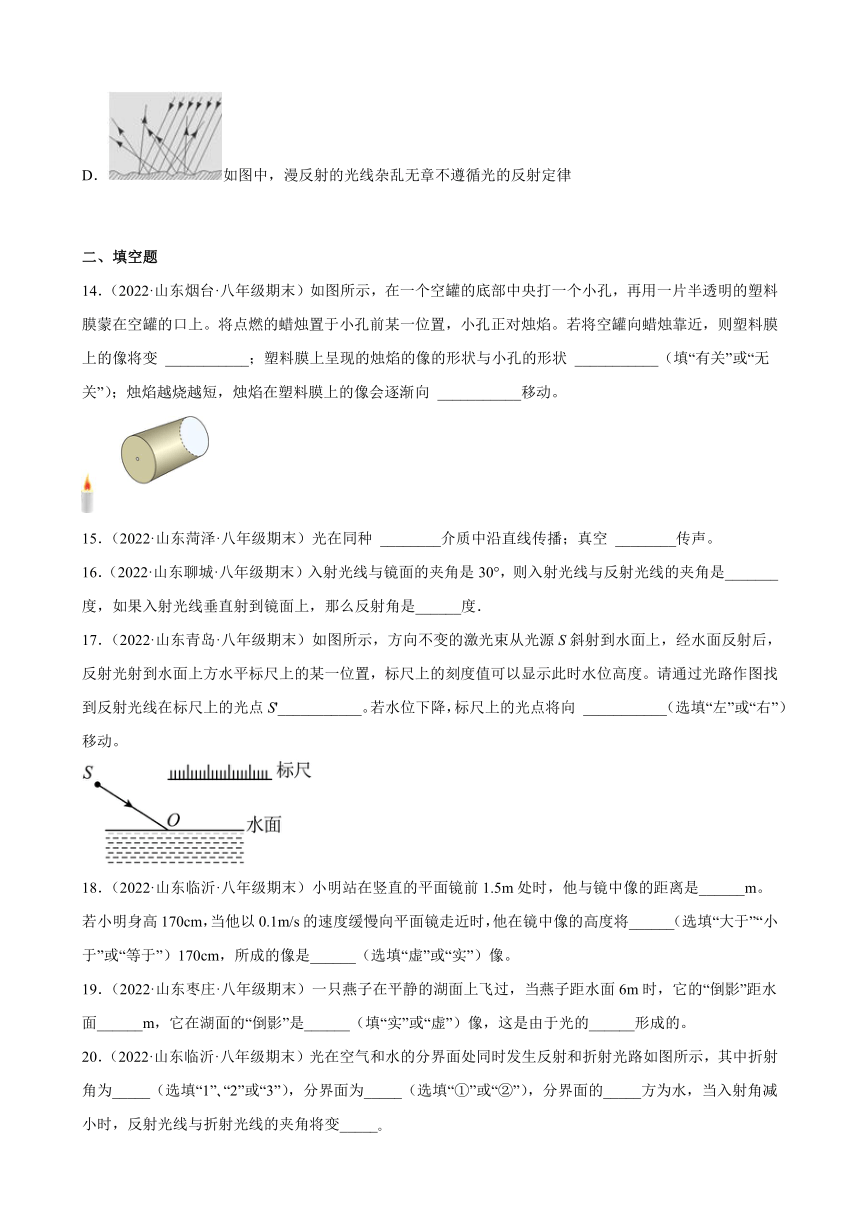

D．如图中，漫反射的光线杂乱无章不遵循光的反射定律
二、填空题
14．（2022·山东烟台·八年级期末）如图所示，在一个空罐的底部中央打一个小孔，再用一片半透明的塑料膜蒙在空罐的口上。将点燃的蜡烛置于小孔前某一位置，小孔正对烛焰。若将空罐向蜡烛靠近，则塑料膜上的像将变 ___________；塑料膜上呈现的烛焰的像的形状与小孔的形状 ___________（填“有关”或“无关”）；烛焰越烧越短，烛焰在塑料膜上的像会逐渐向 ___________移动。
15．（2022·山东菏泽·八年级期末）光在同种 ________介质中沿直线传播；真空 ________传声。
16．（2022·山东聊城·八年级期末）入射光线与镜面的夹角是30°，则入射光线与反射光线的夹角是_______度，如果入射光线垂直射到镜面上，那么反射角是______度．
17．（2022·山东青岛·八年级期末）如图所示，方向不变的激光束从光源S斜射到水面上，经水面反射后，反射光射到水面上方水平标尺上的某一位置，标尺上的刻度值可以显示此时水位高度。请通过光路作图找到反射光线在标尺上的光点S'___________。若水位下降，标尺上的光点将向 ___________（选填“左”或“右”）移动。
18．（2022·山东临沂·八年级期末）小明站在竖直的平面镜前1.5m处时，他与镜中像的距离是______m。若小明身高170cm，当他以0.1m/s的速度缓慢向平面镜走近时，他在镜中像的高度将______（选填“大于”“小于”或“等于”）170cm，所成的像是______（选填“虚”或“实”）像。
19．（2022·山东枣庄·八年级期末）一只燕子在平静的湖面上飞过，当燕子距水面6m时，它的“倒影”距水面______m，它在湖面的“倒影”是______（填“实”或“虚”）像，这是由于光的______形成的。
20．（2022·山东临沂·八年级期末）光在空气和水的分界面处同时发生反射和折射光路如图所示，其中折射角为_____（选填“1” “2”或“3”），分界面为_____（选填“①”或“②”），分界面的_____方为水，当入射角减小时，反射光线与折射光线的夹角将变_____
21．（2022·山东济南·八年级期末）如图所示，是一条鱼跃出水面，咬食荷花的画面，鱼在水中看到荷花是光的________现象。鱼要准确的咬到荷花，应该跃向所见荷花的________（选填“下方”“上方”或“本身”）位置。
22．（2022·山东淄博·八年级期末）为有效预防新冠肺炎病毒的传播，落实“入校前体温检测”制度，我区各中小学校配备了“测温枪”，如图所示，它是利用 ___________（选填“红外线”或“紫外线”）进行测量的，“测温枪”看上去是蓝色的，是因为它 ___________（选填“反射”或“吸收”）了蓝色光。
三、作图题
23．（2022·山东菏泽·八年级期末）如图所示，一束射向平面镜的入射光线与镜面的夹角是40°，请在图中画出反射光线并标出反射角的度数。
24．（2022·山东东营·八年级期末）如图所示，a、b是镜前一点光源S发出的光线经平面镜反射后的两条反射光线，请在答题卡的图中根据反射光线a、b画出点光源S的位置．
25．（2022·山东德州·八年级期末）请利用平面镜成像的特点在图中作出AB物体在平面镜中的像，保留作图痕迹．
26．（2022·山东德州·八年级期末）如图所示，A是烛焰上的一点，B是人眼的位置，请画出A点发出的一条光线经平面镜反射后经过B点的光路图。
27．（2022·山东菏泽·八年级期末）如图所示，S是一个发光点，S'是它在平面镜中成的像，SA是S发出的一束光．请在图中画出平面镜的位置和SA经平面镜反射后的光线．
( )
28．（2022·山东聊城·八年级期末）如图所示，眼睛A通过平面镜看到点光源的像S′，请按要求完成作图：
①作出点光源S；②作出眼睛A看到点光源S的光路图．
( )
29．（2022·山东泰安·八年级期末）如图甲为荷花及其倒影的美景。请画出光从其中一朵荷花花尖经水面反射进入人眼的光路图，其中点A表示荷花在水中“花尖”的位置。
30．（2022·山东枣庄·八年级期末）如图甲所示，一束光斜射人盛有水的容器中，在容器底形成光斑P1。保持光束和容器的位置不变，向容器中缓慢加水，光斑移到P2位置时，请在图中画出此时的折射光线及水面位置。
31．（2022·山东淄博·八年级期末）如图所示，光线AO与水面成45°角射在水面上，请在图中画出反射光线、折射光线的大致位置并标出反射角的度数。
32．（2022·山东聊城·八年级期末）一束光从空气中垂直射向玻璃砖，请画出这束光进入玻璃砖和离开玻璃砖后的大致光线（注意标出法线，不考虑光的反射）．
( )
33．（2022·山东潍坊·八年级期末）如图，某人在空气中的A点看到水中物体S的像在S′处，画出一束从S点发出，经水面折射后过A点的光路图。
四、实验题
34．（2022·山东临沂·八年级期末）“探究光的反射规律”的实验装置如图甲所示，平面镜放在水平桌面上，标有刻度（图中未画出）的白色纸板能绕垂直于的轴翻转，在纸板上安装一支可在纸板平面内自由移动的激光笔。
(1)实验前，应将纸板__放置平面镜上；移动激光笔，使入射光束绕入射点沿逆时针方向转动，可观察到反射光束沿__时针方向转动；
(2)移动激光笔，使入射角为，测得反射角也为，由此就得出“光反射时，反射角等于入射角”的结论你认为有何不妥之处？__；
(3)如图乙所示，将纸板右半部分绕向后翻转任意角度，发现纸板上均无反射光束呈现此现象说明了：__；
(4)在图甲中，若将纸板（连同激光笔）绕向后倾斜，此时反射光束__（选填字母符号）。
A．仍在纸板上呈现
B．被纸板挡住
C．在纸板前方
(5)实验结束后，同组的小明和小刚都想从镜子中看到对方的眼睛，而不想让对方看到自己的眼睛，结果他俩谁都没有能做到，你认为没有能做到的原因是__。
35．（2022·山东济宁·八年级期末）在“探究光的反射定律”的实验中，如图所示，平面镜M放在平板上，E、F是两块粘接起来的、可绕接缝ON转动的硬纸板。
实验次数 入射角/度 反射角/度
1 30 60
2 40 50
3 50 40
4 60 30
（1）如图当硬纸板垂直于镜面放置且E、F在同一平面上时，让入射光线AO沿纸板E射向镜面，在F上可看到反射光线OB，测出入射角和反射角的大小；改变入射光线的方向，再观测几组入射角和反射角，实验数据如表，进行多次实验的目的是 _____，实验数据中测量反射角时出现了问题，试分析导致出现这样的数据的原因是 _____；
（2）实验中硬纸板的作用是 _____、_____；
（3）当让入射光线沿OB方向射向镜面时，发现反射光线与AO重合，这一实验说明，在发生反射现象时，光路是 _____。
36．（2022·山东聊城·八年级期末）如图甲所示，是小明在水平桌面上探究“平面镜成像的特点”时的实验装置。
（1）用透明玻璃板代替平面镜进行实验的目的是 ______。为了能看到更清晰的像，应选择在较 ______（选填“明亮”或“暗”）的环境中做实验。
（2）在如图乙所示的玻璃板前放一支点燃的蜡烛A，可以看到玻璃板后面出现蜡烛A的像。拿大小完全相同、未点燃的蜡烛B在玻璃板后面移动，人眼一直在玻璃板 ___________（选填“前面”或“后面”）观察，发现无法让B与A的像完全重合，原因是没有将玻璃板 ______放置。
（3）当蜡烛A远离玻璃板时，像的大小 ______（选填“变大”、“变小”或”不变”）。
（4）该实验用到了等效替代法，是用 ______等效替代了 ______（两空均选填“蜡烛A”、“蜡烛B”、“蜡烛A的像”、“蜡烛B的像”）。
（5）实验中，看到点燃的蜡烛通过玻璃板成两个像，其中距离观察者较远的像较 ______（选填“亮”或“暗”）。
（6）图丙是他们经过三次实验后，在白纸上记录的像与物对应点的位置。在没有刻度尺的情况下，他们下一步应该怎样处理这张“白纸”上的信息，得出像和物相对于平面镜的位置关系：______。
37．（2022·山东青岛·八年级期末）如图甲所示是小红进行“探究平面镜成像的特点”的实验装置图。
（1）选取两支相同的蜡烛是为了比较像与物的 ___________关系；
（2）小红按照图乙所示方案进行实验，分别测出像与物到镜面的距离数据如表；
实验次数 物到镜面的距离/cm 像到镜面的距离/cm
1 3.2 3.2
2 7.1 7.2
3 10.9 10.9
①由数据可得出结论：在误差范围内，像与物到镜面的距离 ___________；
②实验中，移去替代蜡烛在A处成像的等大蜡烛并放置一光屏，若出现的现象是 ___________，说明平面镜所成的像是 ___________（选填“实”或“虚”）像；
（3）在“评估”环节，小明对小红的实验方案提出了质疑，觉得小红测得的实验数据没有普遍性，展示他的实验方案，如图丙所示；
你认为他们两人的方案，哪个更好？___________，理由是 ___________。
38．（2022·山东烟台·八年级期末）小明同学探究光从空气射入不同介质发生折射时的一些规律，他将一束光从空气射入水中发生折射的实验数据记录于下表：
实验次数 1 2 3 4 5 6 7
入射角i 0° 10° 20° 30° 40° 50° 60°
水中折射角β 0° 7.9° 15.4° 21.5° 26.3° 33.5° 40.8°
（1）分析第1次的实验数据，结论是______；
（2）分析第2次至第7次的某次实验数据，结论是：光从空气斜射入水中，______；
（3）分析第2次至第7次的实验数据的变化，结论是：光从空气斜射入水中时，______、______。
39．（2022·山东临沂·八年级期末）小明同学为探究光的折射规律设计了如图所示的实验装置，在玻璃水槽中竖直放置的光屏由E和F两个半圆形光屏组成，其竖直方向的直径NOM为两半圆的分界线，其中光屏F可绕直径NOM在水平面内前后折转．
（1）实验时，先让光屏EF位于同一平面内，一束激光贴着光屏E从空气斜射入水中，在光屏F上可以看到折射后的光束．小明将光屏F向后折转一定角度后，则在光屏F上________（选填“能”或“不能”）看到折射光，这说明折射光和入射光_______（选填“在”或“不在”）同一平面内．
（2）保持入射点O不变，多次改变入射光AO与ON的夹角进行实验，他测量记录了如下表所示的数据．分析这些数据得出的结论是____________．（写出一条即可）
入射角α 30° 45° 60°
折射角β 22° 32° 41°
（3）小明将光屏F调至与光屏E在同一平面内，然后在玻璃水槽底部用另一只激光笔让光贴着光屏F沿BO射向水面时，可看到折射光沿OA方向射出，这说明在光的折射现象中光路是__________．
参考答案：
1．C
【解析】A．光年是距离单位，1光年表示光在1年内传播的距离，故不能用光年表示光的传播速度，故A错误；
B．在空气中，光速远大于声速，故B错误；
C．声传播需要介质，不能在真空中传播。而光传播不需要介质，可以在真空中传播。故C正确；
D．光在真空中的传播速度才是3×108m/s，在水中速度是真空中的3/4，在玻璃中的速度是真空中的2/3，故D错误。
故选C。
2．A
【解析】无论镜面反射还是漫反射，每一条光线都遵循光的反射规律，故A正确，BCD错误。
故选A。
3．A
【解析】①当入射光线EO沿着逆时针方向转动，会使入射角增大，而在光的反射现象中，反射角等于入射角，反射角同样会增大，则反射光线OF会顺时针转动，故①正确；②当光线EO与平面镜夹角为30°时，入射角的大小为
90°﹣30°＝60°
根据光的反射定律可知，反射角等于入射角，所以反射角也等于60°，故②错误；③因为光发生反射时，反射光线、入射光线和法线在同一平面内，所以如果纸板没有与平面镜垂直放置，此时法线不在纸板上，因此当光贴着纸板E入射时，在纸板F上看不到反射光线，故③正确；④探究光的反射规律，多次改变入射角大小并测量对应的反射角，是为了寻找普遍规律，故④错误；故A符合题意，BCD不符合题意。
故选A。
4．B
【解析】A．用玻璃板代替平面镜，目的是为了确定像的位置，故A错误；
B．在平面镜成像实验中为了比较物与像的大小，选用两支完全相同的蜡烛完成实验，故B正确；
C．平面镜成的像是虚像，光屏承接不到，故C错误；
D．平面镜成的像与物关于平面镜对称，所以当蜡烛a靠近玻璃板，它所成的像不变，故D错误。
故选B。
5．C
【分析】平面镜成像原理是光的反射；平面镜成像的特点：物体到平面镜的距离与像到平面镜的距离相等，平面镜所成的像与物体关于平面镜对称，平面镜所成的像与物体大小相同的虚像．
【解析】A. 平面镜成像是光的镜面反射形成的现象，故A错误；
B. C. 平面镜所成的像是由反射光线的反向延长线相交而形成的，所以平面镜成的像是虚像，故B错误，C正确；
D. 平面镜成等大的虚像，与物距没有关系，所以人面镜，人在平面镜中的像大小不变，故D错误；
【点睛】重点是平面镜成像特征的掌握，牢记平面镜成等大的虚像，像与物到镜面的距离相等，像与物的连线与镜面垂直，即像和物关于平面镜对称．
6．A
【解析】小明把蜡烛A放在玻璃板前某位置时，另一支外形相同的蜡烛B恰好与蜡烛A所成的像完全重合．仅根据这步实验，小明就提出：“若将蜡烛A移到其他位置，玻璃板所成的像始终是与物等大的”．他这一提法属于猜想与假设．
故选A．
7．B
【分析】(1)平面镜成像的特点是：等大、等距、垂直、虚像；
(2)平面镜的应用是：成像，且能改变光路。
【解析】①据平面镜成像的特点可知，平面镜所成的是等大的虚像，故①正确；
②医生为病人检查牙齿时，放在口腔中的内窥镜是平面镜，用于成像，故②正确；
③平面镜所成的像可以用照相机拍摄，虚像只是不能被光屏承接，故③错误；
④探究平面镜成像特点时，用较厚的玻璃，物体会通过玻璃板前后两个面成像，会影响实验效果，通常选用较薄的透明玻璃板进行实验，故④正确。
故选B。
8．C
【解析】潜入水中工作的潜水员看见岸上树梢位置变高了，由折射的光线进入了潜水员的眼睛，所以选C ．
9．B
【解析】A．小孔成像是光沿直线传播形成的，故A项不符合题意；
B．鸟巢在水中形成“倒影”，属于平面镜成像，是由于光的反射形成的，故B项符合题意；
C．水面“折”枝，是光线从水中进入空气中发生折射的缘故，故C 项不符合题意；
D．日晷是根据影子的变化计时的，因为影子的形成是光的直线传播形成的，所以它的工作原理是光的直线传播，故D项不符合题意。
10．B
【解析】A．平面镜成的是正立的等大的虚像，故在她向后退的过程中，她在镜中的像不变，A选项是错误的．
B．针孔照相机是利用小孔成像的原理，即光的直线传播成像的，故B选项是正确的．
C．小猫看到水中的鱼是光的折射形成的虚像，C选项是错误的．
D．侧面看到白纸很亮，是因为光照到白纸上发生了漫反射进入人眼的光强造成的，D选项是错误的．
11．D
【解析】用红光照射白色瓷盘、红色苹果及黄色香蕉：白色瓷盘，白色的物体能反射所有的色光，反射什么色光就是什么颜色，故瓷盘呈现红色．红色的苹果反射红光，故呈现红色；黄色香蕉，只能反射黄光，没有光线进入人眼，故呈现黑色．
12．A
【解析】A．图中入射光线与镜面的夹角为40°，则入射角为
90°-40°=50°
反射角等于入射角也等于50°，而图中反射角等于40°，故A错误；符合题意；
B．分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为AB在平面镜中的像。故B正确；不符合题意；
C．当线从空气斜射入水中时，折射光线和入射光线分居法线两侧，折射光线向法线偏折，折射角应小于入射角，故C正确，不符合题意；
D．在光的色散中，太阳光被三棱镜分解，形成的彩色光带从上到下依次是红、橙、黄、绿、蓝、靛、紫七种单色光，故D正确，不符合题意。
故选A。
13．B
【解析】A．小孔成像是由光的直线传播形成的，所成的像是实像，可以用光屏承接，不是虚像，故A错误；
B．近视眼的形成是因为晶状体曲度过大，折光能力太强而使近处物体的像成在视网膜前面，需用凹透镜矫正，故B正确；
C．白光通过三棱镜时，不同颜色的色光通过三棱镜的偏折角度不同，白光被三棱镜分解成红、橙、黄、绿、蓝、靛、紫七种单色光，故C错误；
D．光发生反射时，都遵循光的反射定律，镜面反射和漫反射都遵循光的反射定律，故D错误。
故选B。
14． 大 无关 上
【解析】[1]烛焰在薄膜上呈现的像是光沿着直线传播形成的，根据小孔成像的特点可知，像可能是放大的、可能是等大的，也可能是缩小的，像的大小与蜡烛到小孔的距离（物距u）和光屏到小孔的距离（像距v）有关，当像距v不变，物距u减小时像变大。
[2]小孔成像时孔要足够小，所成的像的形状与小孔的形状无关，像的形状只与物体（烛焰）的形状有关。
[3]薄膜上呈现的是蜡烛倒立的实像，所以当蜡烛越烧越短使烛焰下移时，塑料膜上的像会向上移动。
15． 均匀 不能
【解析】[1]光在同一种均匀介质中沿直线传播，否则会发生折射。
[2]声音的传播需要介质，真空不能传声。
16． 120 0
【解析】[1]入射光线与镜面的夹角是30°，所以入射角为90°-30°=60°．反射角等于入射角，所以反射光线与入射光线的夹角是60°×2=120°．
[2]若入射光线垂直射到镜面上，则入射角为0°，反射角也为0°．
17． 右
【解析】[1]根据光的反射定律作出反射光线，反射光线与标尺的交点为光点S′，如图所示：
[2]由于入射光线保持不变，液体总是水平的，当液体下降时，入射角大小保持不变，根据光的反射定律作出反射光线，反射光线与标尺的交点为光点S′′，如图所示：
由图可知，若水位下降，标尺上的光点将向右移动。
18． 3.0m 等于 虚像
【解析】[1][2][3]根据平面镜所成的像是正立、等大、对称的虚像；所以小明站在竖直的平面镜前1.5m处时，他与镜中像的距离是3.0m，小明身高170cm，不管他怎么运动，他在镜中所成的像与他等大，像的高度也为170cm，平面镜所成的像是虚像。
19． 6 虚 反射
【解析】[1]小鸟距水面6m，根据像和物体到镜面的距离相等知道，它的“倒影”距水面的距离也是6m。
[2][3]倒影是平面镜成像，是由光的反射形成的虚像，所以小鸟在湖面的“倒影”是虚像。
20． 2 ② 上 大
【解析】[1][2]根据光的反射定律，入射光线与法线的夹角为入射角，反射光线与法线的夹角为反射角，并且反射角等于入射角，由图可知，3、1是入射角和反射角，故①是法线，②是界面，所以CO是入射光线，OA是反射光线，OB为折射光线，其中折射角为2。
[3]光在空气和水的分界面处同时发生反射和折射，如图所示，入射角3比折射角2小，光在光密介质中的角度小，因此分界面的上方是水。
[4]当入射角减小时，折射角和反射角都会变小，因此反射光线与折射光线的夹角将变大。
21． 折射 下方
【解析】[1][2]荷花反射的光线由空气中斜射入水中时，在水面上发生折射，折射角小于入射角，折射光线进入鱼的眼睛，鱼会逆着折射光线的方向看去，就会觉得荷花变高了，所以鱼要准确的咬到荷花，应该跃向看到的荷花所在的下方位置。
22． 红外线 反射
【解析】[1]人体向外辐射红外线，“测温枪”接受红外线来感知温度，所以“测温枪”是利用红外线进行测量的。
[2]它看上去呈蓝色是因为它反射了蓝光。
23．
【解析】入射光线与镜面的夹角是40°，则入射角等于
根据反射角等于入射角，如图所示：
24．如图所示
【解析】方法一：将两条反射光线反向延长交于一点S′，作出S′关于平面镜镜面的对称点S，即为发光点的位置，并连接S与两个反射点画出入射光线，如图所示：
方法二：分别过反射点垂直镜面作出法线，根据反射角等于入射角画出两条入射光线，两条入射光线的交点S即为发光点的位置，如图所示：
25．
【解析】因为平面镜成像的特点是：像与物关于平面镜对称，所以，先作出端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为物体AB的像，如下图：
【点睛】本题考查的是平面镜成像的相关作图，在作出物体在平面镜中所成的像时，要先作出端点或关键点的像点，用虚线连接就能得到物体在平面镜中的像．
26．
【解析】由于反射光线必过像点，故先做A点的对称点A’，连接A’B两点即为BA’为反射光线，并标上箭头，A’B与平面镜交于一点O，并将O与A点相连即AO为入射光线，并标上箭头，故如下图所示：
。
27．
【解析】已知S′是S在平面镜中成的像,则连接SS′,作出SS′的垂直平分线,即为镜面;延长SA交镜面于点O,延长S′O就得到SA的反射光线OB，如下图所示：
【点睛】根据平面镜成像的特点知，像与物关于镜面对称，则镜面位置在SS′的中垂线上，作出镜面后，再找到入射点O，连接S′O并延长到B，则OB即为反射光线．
28．
【解析】做S′关于镜面的对称点即为点光源S，像与A的连线与镜面的交点便是入射点，连接SO、OA即为入射光线和反射光线。如图所示：
29．
【解析】由题可知，A的位置是花尖通过水面所成的像，平面镜成像时，像与物体关于镜面对称，据此画出花尖的位置A'，连接人的眼睛和A，则连线与水面的交点为反射点，据此作出反射光线、入射光线，如图所示：
30．
【解析】光斑由P1向P2移动的过程中，入射光线的方向不变，则折射光线的传播方向也不变，那么经过P2的折射光线与经过P1的折射光线平行，所以过P2作平行于过P1的折射光线的射线，此线即水平上升后的折射光线，此折射光线与入射光线的交点即入射点，入射点所在的水平面即上升后的水面，所以作图如下：
31．
【解析】过入射点O点作垂直界面的法线，由图可知，入射光线与界面的夹角为45°，则入射角为
90°-45°=45°
根据反射角等于入射角的关系，在法线右侧的空气中作出反射光线，标出反射角45°；根据光从空气射入水中时，折射角小于入射角，在法线右侧水中作出大致的折射光线。如图所示：
32．
【解析】光从空气中垂直射向玻璃砖，这束光进入玻璃砖的方向不变，离开玻璃砖时，光从玻璃砖射向空气，首先过入射点画出法线，然后根据折射角大于入射角，画出折射光线．如图所示：．
33．
【解析】物体S反射的光从水中折射进入空气后进入人眼，人眼逆着折射光线看到S的像点S′，连接AS′交水面于点O，连接SO画出入射光线，连接OA画出折射光线，如图所示
34． 垂直 顺 一次实验得到的结论具有偶然性 反射光线、入射光线和法线在同一平面内 C 反射时，光路是可逆的
【解析】(1)[1]白色纸板应垂直放置于平面镜上，这样反射光线才可以在硬纸板上呈现。
[2]如图甲，移动激光笔，使入射光束绕入射点沿逆时针方向转动，则入射角增大，反射角也增大，则反射光线会远离法线，即反射光线将会顺时针转动。
(2)[3]因为一次实验具有有很大的偶然性，所以不能只由一组数据就得出结论，应改变入射角的度数进行多次实验。
(3)[4]如图乙所示，将纸板右半部分绕向后翻转任意角度，发现纸板上均无反射光束呈现。此现象说明了反射光线、入射光线和法线在同一平面内。
(4)[5]在图甲中，若将纸板（连同激光笔）绕向后倾斜，而法线始终垂直于平面镜，则反射光线、入射光线、法线所在的平面也垂直于平面镜，所以可知反射光束在纸板前方，故AB不符合题意，C符合题意。
故选C。
(5)[6]因为反射时，光路是可逆的，所以小明和小刚都能从镜子中看到对方的眼睛，而不想让对方看到自己的眼睛是做不到的。
35． 寻找普遍规律 把反射光线与镜面的夹角当成了反射角 显示光路 验证反射光线与入射光线及法线是否在同一平面内 可逆的
【解析】（1）[1]改变入射光线的方向，再观测几组入射角和反射角，这样做的目的是寻找普遍规律。
[2]根据反射定律，反射角等于入射角，反射角是反射线与法线的夹角，入射角是入射线与法线的夹角，当入射角分别为30°、40°、50°、60°时，反射线与法线的夹角，即反射角也应分别是30°、40°、50°、60°，而60°、65°、40°、30°正好是反射光线与镜面的夹角，所以是把反射光线与镜面的夹角当成了反射角。
（2）[3][4]硬纸板的主要作用是显示光路、验证反射光线与入射光线及法线是否在同一平面内。
（3）[5]当让入射光线沿OB方向射向镜面时，发现反射光线与AO重合，这一实验说明，在发生反射现象时，光路是可逆的。
36． 便于确定像的位置 暗 前面 垂直桌面 不变 蜡烛B 蜡烛A的像 暗 沿玻璃板所在位置把纸对折，观察像点和对应的物点是否重合
【解析】（1）[1][2]实验中用透明的玻璃板代替平面镜，在蜡烛A的一侧能看到蜡烛A的像，同时透过玻璃板也能观察到蜡烛B，便于确定像的位置；在比较明亮的环境中，很多物体都在射出光线，干扰人的视线；在较黑暗的环境中，蜡烛是最亮的，蜡烛射向平面镜的光线最多，反射光线最多，进入人眼的光线最多，感觉蜡烛的像最亮，所以应在比较黑暗的环境中进行实验。
（2）[3][4]在竖立的玻璃板前点燃蜡烛A，拿未点燃的蜡烛B竖直在玻璃板后面移动，人眼一直在玻璃板的前面（A侧）观察，直至它与蜡烛A的像完全重合；无法让B与A的像完全重合，原因是没有将玻璃板竖直放置。
（3）[5]由于平面镜所成像与物体的大小相等，与物体距离平面镜的距离无关，所以当蜡烛A远离玻璃板时，像的大小不变。
（4）[6][7]竖立的玻璃板前点燃蜡烛A，拿未点燃的蜡烛B竖直在玻璃板后面移动，人眼一直在玻璃板的前侧（A侧）观察，直至B蜡烛它与蜡烛A的像完全重合，这种确定像与物大小关系的方法是等效替代法。
（5）[8]看到点燃的蜡烛通过玻璃板成两个像，其中距离观察者较远的进入人眼的光线少些，所以较暗。
（6）[9]本实验是探究平面镜成像的特点，所成的像是虚像；像和物体各对应点的连线与平面镜垂直；像和物体各对应点到平面镜间距离相等，他们下一步应该沿玻璃板所在位置把纸对折，观察像点和对应的物点是否重合。
37． 大小 相等 光屏上得不到像 虚 小明 小明的测量更具有普遍性
【解析】（1）[1]当玻璃板后面的蜡烛和玻璃板前面的蜡烛的像完全重合时，可以确定像的位置，同时也可以比较物像大小关系。
（2）①[2]根据表格中的数据可知，从第1次实验到第3次实验，在误差允许的范围内，像与物到镜面的距离相等。
②[3][4]移去替代蜡烛在A处成像的等大蜡烛并放置一光屏，若光屏上无法呈现像，这说明平面镜所成的像是虚像，虚像不能在光屏上显示。
（3）[5][6]实验中，为了获得普遍的规律，应多次改变蜡烛的位置来探究成像的特点，所以小明的方案相对于小红的方案更具有普遍性。
38． 当光从空气垂直射入水中时，光的传播方向不变 折射角小于入射角 入射角增大，折射角也增大 但折射角总是小于入射角
【解析】（1）[1]从第1次的实验数据可知，入射角为0°时，折射角也为0°，与介质无关；故结论为：光从一种透明介质垂直射入另一种透明介质时，传播方向不变。
（2）[2]分析第2次至第7次的实验数据可得：光从空气斜射入水中，折射角小于入射角。
（3）[3][4]分析第2次至第7次的实验数据的变化可得：光从空气斜射入水中时，折射角总是小于入射角，并且入射角增大时，折射角也增大。
39． 不能 在 折射角随入射角的增大而增大 可逆的
【分析】光的折射规律：光从空气斜射入水或其它介质时，折射光线与入射光线、法线在同一平面内；折射角小于入射角；分析数据得到结论．根据折射光线和反射光线的位置互换进行实验，观察折射光线与原来入射光线的关系得出光路的可逆性．
【解析】（1）当F板向后折转一定的角度后，则呈现折射光线的F板和呈现入射光线的E板不在同一平面内，所以在F板上不能看到折射光；这说明折射光和入射光在同一平面内；
（2）分析表格数据可得到：光从空气斜射入水中时，入射角增大，折射角也随之增大（或者折射角小于入射角）；
（3）该小组同学继续用另一只激光笔让光线沿着BO射向水面时，可看到折射光线沿OA射出，这说明在光的折射现象中，光路是可逆的．
