第十五章 电流和电路 期末试题选编 2021－2022学年湖北省各地人教版物理九年级全一册（含答案）

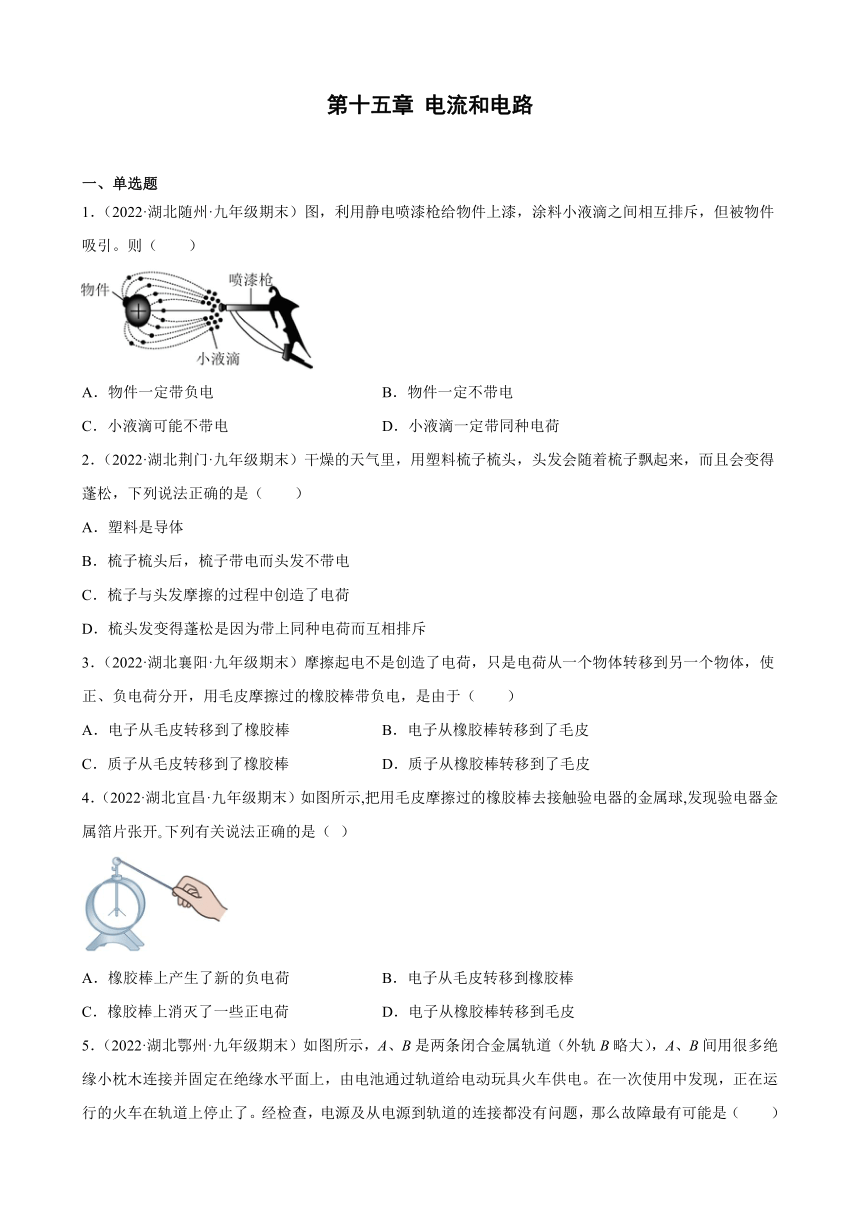

第十五章 电流和电路
一、单选题
1．（2022·湖北随州·九年级期末）图，利用静电喷漆枪给物件上漆，涂料小液滴之间相互排斥，但被物件吸引。则（　　）
A．物件一定带负电 B．物件一定不带电
C．小液滴可能不带电 D．小液滴一定带同种电荷
2．（2022·湖北荆门·九年级期末）干燥的天气里，用塑料梳子梳头，头发会随着梳子飘起来，而且会变得蓬松，下列说法正确的是（　　）
A．塑料是导体
B．梳子梳头后，梳子带电而头发不带电
C．梳子与头发摩擦的过程中创造了电荷
D．梳头发变得蓬松是因为带上同种电荷而互相排斥
3．（2022·湖北襄阳·九年级期末）摩擦起电不是创造了电荷，只是电荷从一个物体转移到另一个物体，使正、负电荷分开，用毛皮摩擦过的橡胶棒带负电，是由于（　　）
A．电子从毛皮转移到了橡胶棒 B．电子从橡胶棒转移到了毛皮
C．质子从毛皮转移到了橡胶棒 D．质子从橡胶棒转移到了毛皮
4．（2022·湖北宜昌·九年级期末）如图所示,把用毛皮摩擦过的橡胶棒去接触验电器的金属球,发现验电器金属箔片张开 下列有关说法正确的是（ ）
A．橡胶棒上产生了新的负电荷 B．电子从毛皮转移到橡胶棒
C．橡胶棒上消灭了一些正电荷 D．电子从橡胶棒转移到毛皮

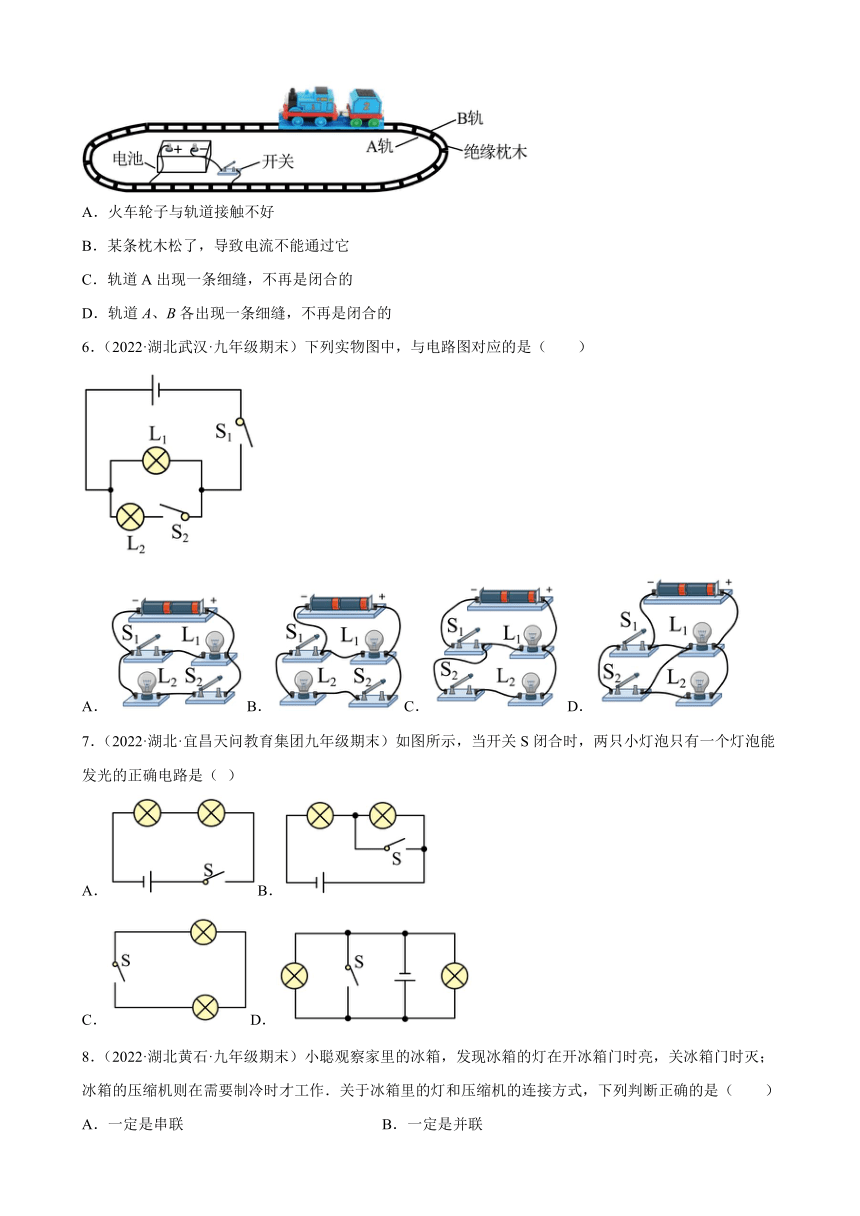

5．（2022·湖北鄂州·九年级期末）如图所示，A、B是两条闭合金属轨道（外轨B略大），A、B间用很多绝缘小枕木连接并固定在绝缘水平面上，由电池通过轨道给电动玩具火车供电。在一次使用中发现，正在运行的火车在轨道上停止了。经检查，电源及从电源到轨道的连接都没有问题，那么故障最有可能是（　　）
A．火车轮子与轨道接触不好
B．某条枕木松了，导致电流不能通过它
C．轨道A出现一条细缝，不再是闭合的
D．轨道A、B各出现一条细缝，不再是闭合的
6．（2022·湖北武汉·九年级期末）下列实物图中，与电路图对应的是（　　）
A．B．C． D．
7．（2022·湖北·宜昌天问教育集团九年级期末）如图所示，当开关S闭合时，两只小灯泡只有一个灯泡能发光的正确电路是（ ）
A．B．
C．D．
8．（2022·湖北黄石·九年级期末）小聪观察家里的冰箱，发现冰箱的灯在开冰箱门时亮，关冰箱门时灭；冰箱的压缩机则在需要制冷时才工作．关于冰箱里的灯和压缩机的连接方式，下列判断正确的是（　　）
A．一定是串联 B．一定是并联
C．有时是串联，有时是并联 D．不能判断是串联还是并联
9．（2022·湖北荆门·九年级期末）过交通路口时要遵守“红灯停、绿灯行、黄灯也要等一等”的规则，吉样同学用小灯泡、电池、开关和导线来模拟路口的交通信号灯。要求红、绿、黄灯可独立发光，他设计了如图所示的电路图，其中符合题意的是（　　）
A．B．C． D．
10．（2022·湖北十堰·九年级期末）如图电路，下面判断错误的是（　　）
A．要使两灯串联，只闭合开关S2
B．要使两灯并联，只闭合开关S1、S3
C．只闭合开关S1、S2，L2会被短路
D．只闭合开关S2、S3，L2会被短路
11．（2022·湖北十堰·九年级期末）下列用电器正常工作时的电流接近4A的是（　　）
A．笔记本电脑
B．电视机
C．节能灯
D．电饭锅

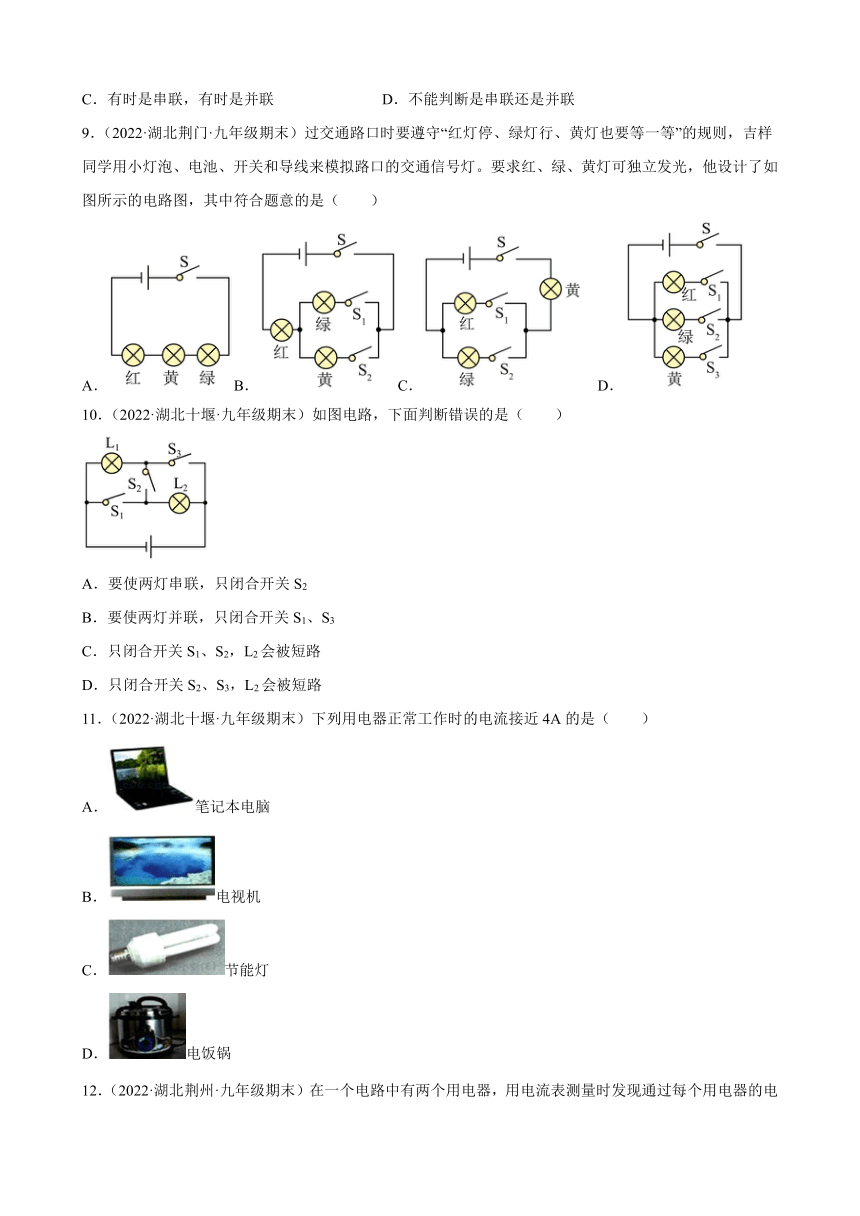

12．（2022·湖北荆州·九年级期末）在一个电路中有两个用电器，用电流表测量时发现通过每个用电器的电流不相等，则这两个用电器的连接方式（ ）
A．一定是串联 B．一定是并联
C．可能是串联，也可能是并联 D．无法判断
二、填空题
13．（2022·湖北荆州·九年级期末）如图所示，路由器是一种支持有线和无线连接的网络设备，通过后排接口可以同时连接多台电脑，各接口之间是______（选填“串联”或“并联”）的．工作时间长了，外壳发烫，是由于电能转化成了_____能．
14．（2022·湖北襄阳·九年级期末）用豆浆机做豆浆时，能闻到浓浓的豆浆香味，这是___________现象；豆浆机工作时加热和打浆能够交替进行，说明加热器和电动机的连接方式是___________。
15．（2022·湖北鄂州·九年级期末）有些绒毛玩具的外衣是采用“静电植绒”技术制作的：事先给布面上涂上带电的胶，再给绒毛带上电，绒毛就会飞向胶布，这是因为胶布和绒毛上带_____种（填“同”或“异”）电荷互相_______。
16．（2022·湖北黄石·九年级期末）如图所示，用丝绸摩擦过的玻璃棒A去接触验电器的金属球B金属箔张开一定的角度，金属箔所带的是________电荷（选填“正”或“负”）；接触瞬间电子的移动方向是________（选填“A到B”或“B到A”）；金属箔能张开的原因是________。
三、作图题

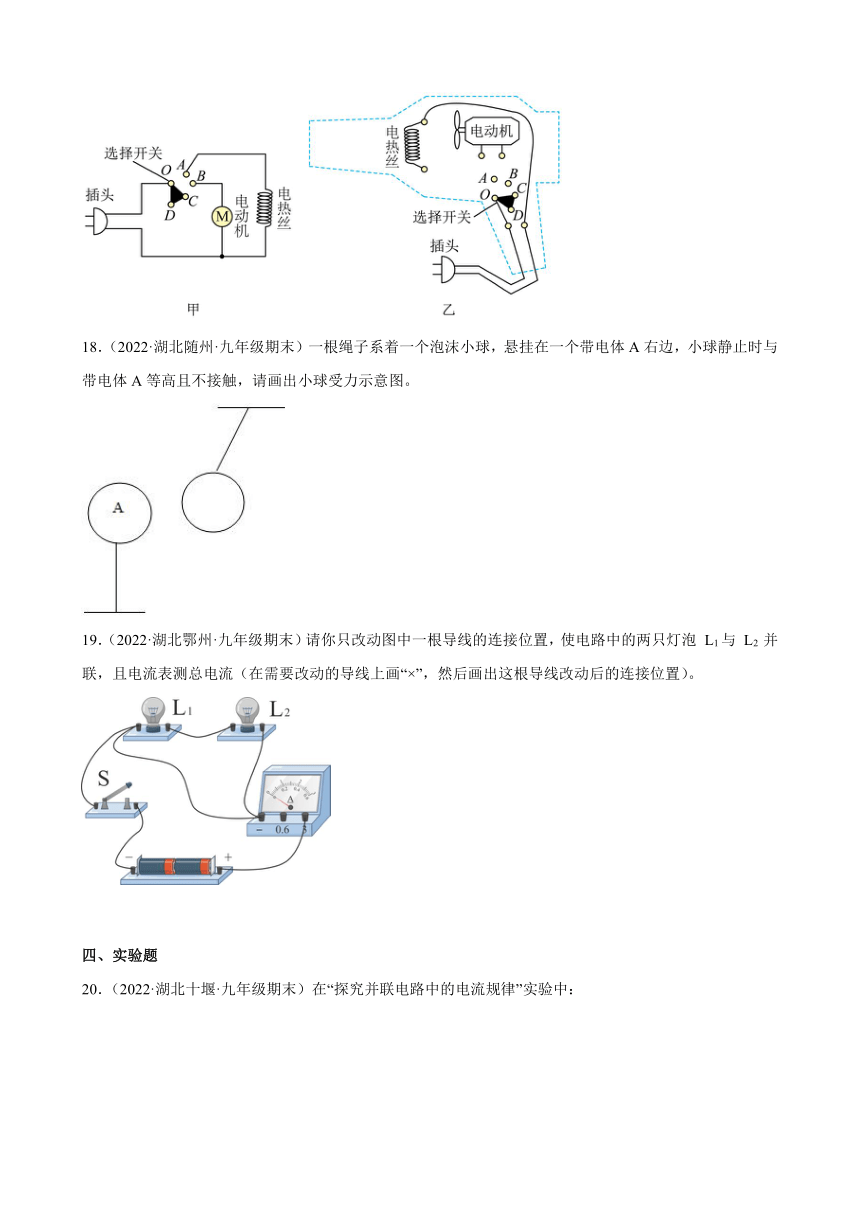

17．（2022·湖北十堰·九年级期末）如甲图是电吹风的电路图，乙图是电路元件实物图，选择开关绕O点转动，可分别置于OAB、OBC、OCD三个位置，使电吹风分别处于“热风档”、“冷风档”、“停止”三个状态．请根据甲图的电路图将乙图的实物电路图补画完整．
18．（2022·湖北随州·九年级期末）一根绳子系着一个泡沫小球，悬挂在一个带电体A右边，小球静止时与带电体A等高且不接触，请画出小球受力示意图。
19．（2022·湖北鄂州·九年级期末）请你只改动图中一根导线的连接位置，使电路中的两只灯泡 L1与 L2 并联，且电流表测总电流（在需要改动的导线上画“×”，然后画出这根导线改动后的连接位置）。
四、实验题
20．（2022·湖北十堰·九年级期末）在“探究并联电路中的电流规律”实验中：
（1）小罗同学设计的实验电路如图甲所示，她选用的电源电压是3V。关于小灯泡规格的选择，下列说法正确的是______；
A．没有限制，可以任意选取 B．小灯泡的额定电压必须为3V
C．小灯泡的规格应该不同 D．必须保证小灯泡的额定电流相同
（2）小罗同学将电流表接在A处，闭合开关，电流表指针位置如图乙所示。她的电流表量程选择正确吗？答：______；
（3）在得出实验结论时，我们将图甲中A、B处的电流称为支路中的电流，C处的电流称为______电流。
21．（2022·湖北襄阳·九年级期末）在“探究串联电路电压规律”实验中，某同学把两只小灯泡L1、L2串联起来接到电源上，如图甲所示．
（1）闭合开关时，发现小灯泡L1亮，L2不亮，该同学于是将电压表连在图中A、B两点，此时电压表的示数如图乙所示是_______V，他又将电压表连在图中B、C两点，测得UBC＝0V由此可知，电路中存在的故障是_______．
（2）排除故障后，闭合开关，两只小灯泡均能发光，重新测量的结果为：UAB＝1.5V，UBC＝1.5V，UAC＝3V，根据以上测量结果可知：该同学选用的两只小灯泡的规格是_______（选填“相同”或“不相同”）的，由此_______（选填“能”或“不能”）得到普遍规律．
（3）通过正确的实验操作，可以得到串联电路中用电器两端的电压与电源两端的电压的关系式为_______（用图中所给的符号表示）．
22．（2022·湖北武汉·九年级期末）为了探究并联电路中干路电流与各支路电流的关系，某同学连接了如图甲所示的电路。

（1）请在答题卡的虚线框内画出相应的电路图______。闭合开关后，电流表示数如图 所示，通过 L2的电流是______A；
（2）为了测出干路中的电流，可以只改接图甲中的 根导线，这根导线是电流表与______之间的导线。
参考答案：
1．D
【解析】A．由于涂料的电荷种类不知，故无法判断物件带何种电荷，故A不符合题意；
B．因为带电体能够吸引轻小物体，力的作用是相互的，物件可能带电，带与涂料相反的电荷，也可以不带电，故B不符合题意；
C．由于小液体相互排斥，故小液体肯定带电，故C不符合题意；
D．由于小液体相互排斥，故小液体肯定带同种电荷，故D符合题意。
故选D。
2．D
【解析】塑料不容易导电是绝缘体， 用塑料梳子梳头发时，塑料梳子与头发相互摩擦，发生了电荷的转移，从而使梳子和头发分别带上异种电荷而互相吸引，所以随着梳子飘起来，头发带上同种电荷而互相排斥，所以头发越梳越蓬松。
故选D。
3．A
【解析】在毛皮和橡胶棒摩擦的过程中，毛皮中的部分电子转移到橡胶棒上，所以毛皮因失去电子而带正电荷，而橡胶棒得到电子带等量的负电荷，即电子从毛皮转移到了橡胶棒．
4．B
【解析】摩擦起电的实质是电子的转移。毛皮与橡胶棒摩擦，是毛皮上的电子转移到橡胶棒上，从而使橡胶棒带负电。故ACD错误，B正确。
故选B。
5．A
【解析】AB两根轨道在电路中相当于导线，通过车轮与电源相连，形成通路，电源及从电源到轨道的连接都没有问题，那么故障最有可能是车轮与轨道接触不良，枕木是绝缘的，没有电流通过，轨道中出现细缝也不影响电流通过。
故选A。
6．C
【解析】由电路图可知，灯泡L1与L2并联接入电路，开关S1控制干路，开关S2控制灯泡L2；
A．由电路图可知，此时开关S1控制流过灯泡L1的电流，故A不符合题意；
B．由电路图可知，此时开关S1与开关S2均控制流过灯泡L2的电流，故B不符合题意；
C．由电路图可知，此时开关S1控制干路电流，开关S2控制流过灯泡L2的电流，故C符合题意；
D．由电路图可知，此时开关S1与S2均不是控制干路电流，故D不符合题意。
故选C。
7．B
【解析】A．在开关S闭合时，两灯泡串联，两灯泡都会发光，故A不符合题意；
B．在开关S闭合时，右端的灯被短路，只有左端的灯亮，故B符合题意；
C．电路中没有电源，闭合开关后电灯不会发光，故C不符合题意；
D．开关不闭合，两灯泡都发光，闭合开关后两灯泡都被短路，都不会发光，故D不符合题意。
故选B。
8．B
【解析】在串联电路中，用电器工作互相影响，某一用电器不工作时，其他用电器也不工作；在并联电路中，用电器工作互不影响，某一用电器不工作时，其他支路用电器照常工作．由题意知，灯与压缩机工作互不影响，故它们是并联的．故本题正确选项是B．
9．D
【解析】要求红、绿、黄灯可独立发光，即它们互相不影响，它们应该是并联。
A．从图中可以看到，三个灯首尾相连，它们是串联，故A不符合题意；
B．从图中可以看到，三个开关都闭合后，绿灯和黄灯两端分别连在一起，绿灯和黄灯是并联，然后再和红灯串联，不是仅仅并联一种情况，故B不符合题意；
C．从图中可以看到，三个开关都闭合后，红灯和绿灯两端分别连在一起，红灯和绿灯是并联，然后再和黄灯串联，不是仅仅并联一种情况，故C不符合题意；
D．从图中可以看到，四个开关都闭合后，三个灯两端分别连在一起，它们是并联，故D符合题意。
故选D。
10．C
【解析】A．只闭合S2时电流只有一条路径，电流依次流过L2、开关S2和L1，属串联电路，故A正确，A不符合题意；
B．同时闭合S1和S3，断开S2时，电流有两条路径，分别流经灯泡L1和L2，属并联电路，故B正确，B不符合题意；
C．只闭合S1和S2，电流经过L2后可以直接回到电源的负极，只有灯泡L2发光，灯泡L1被短路，故C错误，C符合题意；
D．只闭合开关S2、S3，电流经过L1后可以直接回到电源的负极，电流不经过L2，L2会被短路，故D正确，D不符合题意。
故选C。
11．D
【解析】A．笔记本电脑的功率约为70W，则笔记本电脑的电流约为
I=≈0.3A
不符合题意；
B．电视机的功率约为130W，电视机正常工作时的电流约为
I=≈0.6A
不符合题意；
C．节能灯的功率约为40W，正常工作时的电流约为
I=≈0.18A
不符合题意；
D．电饭煲的功率约为900W，正常工作时的电流约为
I=≈4A
符合题意。
故选D。
12．B
【解析】当用电器串联时，电流只有一条路径，电流处处相等；而并联时各支路互不影响，可以独立工作，所以通过每个用电器的电流不相等时，说明两用电器一定是并联的．
故选B．
13． 并联 内
【解析】路由器是一种支持有线和无线连接的网络设备，通过后排接口可以同时连接多台电脑，各电脑之间互不影响，所以各接口之间是并联的；工作时间长了，外壳发烫，是由于电能转化成了热能．
14． 扩散 并联
【解析】[1]能闻到浓浓的豆浆香味，是扩散现象，豆浆的分子在不停地无规则运动。
[2]豆浆机的加热和打浆是交替进行的，显然电热器和电动机在工作时互不影响，即为并联连接。
15． 异 吸引
【解析】[1]绒毛飞向胶布，说明绒毛与胶布是相互吸引的，绒毛与胶布都带了电，由于异种电荷相互吸引，同种电荷相互排斥，则说明绒毛与胶布带的是异种电荷。
[2]异种电荷相互吸引。
16． 正 B到A 同种电荷相互排斥
【解析】[1][2][3]丝绸摩擦过的玻璃棒带的电荷是正电，当玻璃棒和金属球接触后，金属球上的自由电子就会转移到玻璃棒上，金属箔会带上正电，自由电子定向移动的方向为B到A，所以瞬时电流的方向是A到B。由于金属箔带正电荷，根据同种电荷相互排斥，所以金属箔张开。
17．如图所示
【解析】根据电路图可知，将A接线柱与电热丝的下方接线柱相连，B接线柱与电动机的一个接线柱相连，并将电动机的另一接线柱与电热丝的上方接线柱相连，如下图所示：
18．
【解析】由图示可知，小球与A球是相互吸引的，A球对小球有一个向左的吸引力，小球还受到竖直向下的重力和沿绳子向上的拉力三个力的作用，如下图所示：
19．
【解析】两只灯泡 L1与 L2 并联，电流表测总电流，电流从电池出发，经过开关后分流，一条支路经过灯泡L2后，另外一条支路经过灯泡L1后再经过电流表，故如下图所示：
20． C 正确 干路
【解析】（1）[1]在实验探究中，应选择不同规格的小灯泡，才能避免实验结论的偶然性。故C选项正确。
（2）[2]电流表接在A处，测的是支路电流，所以此时量程选择正确。
（3）[3]由电路图知，C处是并联电路的干路部分，通过的电流为干路电流。
21． 3 L2被短接（或“L2短路”） 相同 不能
【解析】如图甲所示.
（1）闭合开关时，发现小灯泡亮，不亮，该同学于是将电压表连在图中A、B两点，此时电压表测得的是两端的电压，示数是3V，又将电压表连在图中B、C两点，测得＝0V由此可知，电路中存在的故障是被短接．
（2）排除故障后，闭合开关，两只小灯泡均能发光，重新测量的结果为：
＝1.5V，＝1.5V，＝3V，
根据测量结果可知：该同学选用的两只小灯泡的规格是相同的，由此不能得到普遍规律．
（3）通过正确的实验操作，可以得到串联电路中用电器两端的电压与电源两端的电压的关系式为
【点睛】串联电路的电路故障，及串联电路的电流规律．
22． 0.26 L1
【解析】（1）[1]由图甲可知，L1与L2并联接入电路，开关串联在干路中控制干路电流，电流表串联在L2所在的支路，测流过L2的电流，电路图如下所示
[2]由图乙可知，电流表选用小量程，分度值为0.02A，故电流表的示数为0.26A，即通过L2的电流是0.26A。
（2）[3]为了测出干路的电流，则电流表应接在干路中，由图甲可知，若两灯泡中的电流均从电流表的正接线柱流入，则此时电流表测的是干路电流，故应改接电流表与L1之间的导线。
