第十九章 生活用电
一、单选题

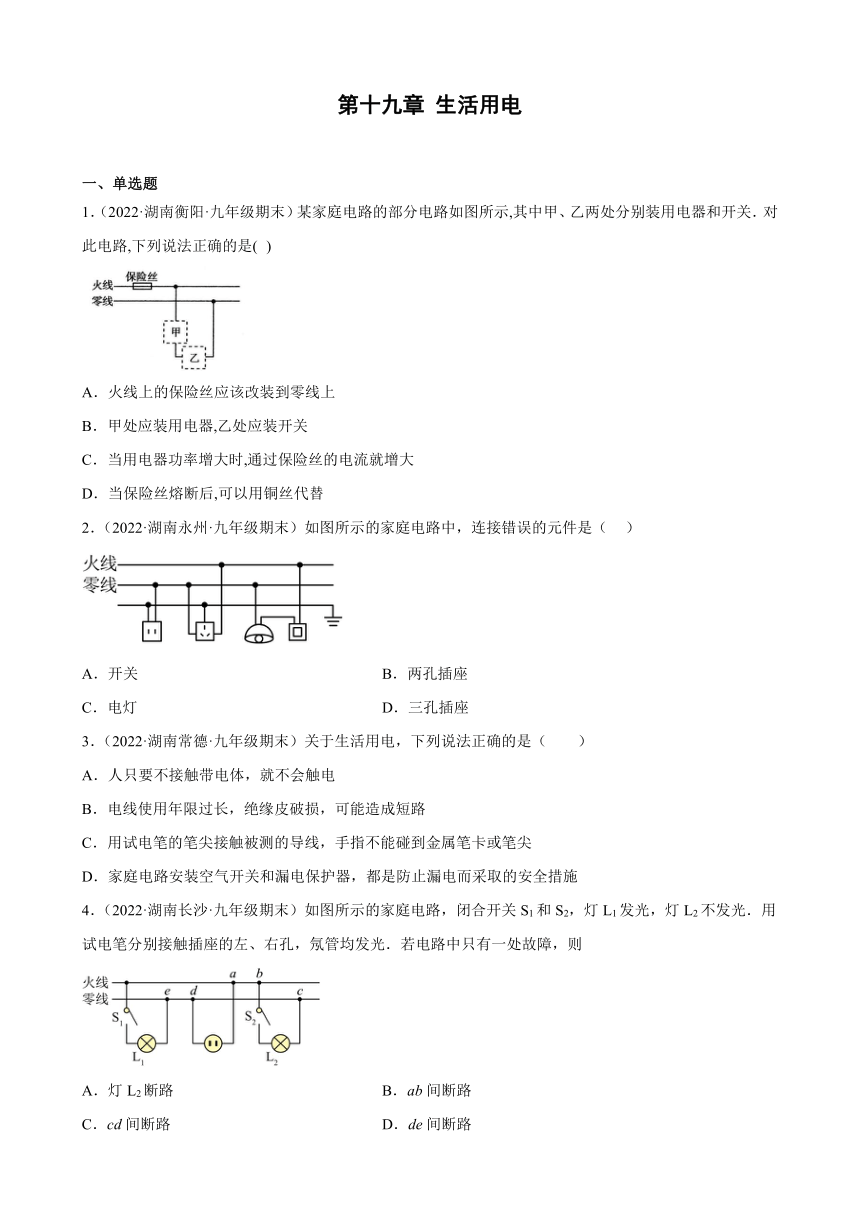

1．（2022·湖南衡阳·九年级期末）某家庭电路的部分电路如图所示,其中甲、乙两处分别装用电器和开关．对此电路,下列说法正确的是( )
A．火线上的保险丝应该改装到零线上
B．甲处应装用电器,乙处应装开关
C．当用电器功率增大时,通过保险丝的电流就增大
D．当保险丝熔断后,可以用铜丝代替
2．（2022·湖南永州·九年级期末）如图所示的家庭电路中，连接错误的元件是（ ）
A．开关 B．两孔插座
C．电灯 D．三孔插座
3．（2022·湖南常德·九年级期末）关于生活用电，下列说法正确的是（　　）
A．人只要不接触带电体，就不会触电
B．电线使用年限过长，绝缘皮破损，可能造成短路
C．用试电笔的笔尖接触被测的导线，手指不能碰到金属笔卡或笔尖
D．家庭电路安装空气开关和漏电保护器，都是防止漏电而采取的安全措施
4．（2022·湖南长沙·九年级期末）如图所示的家庭电路，闭合开关S1和S2，灯L1发光，灯L2不发光．用试电笔分别接触插座的左、右孔，氖管均发光．若电路中只有一处故障，则
A．灯L2断路 B．ab间断路
C．cd间断路 D．de间断路
5．（2022·湖南长沙·九年级期末）在家庭电路中，一定不会引发总开关（带有漏电保护器）跳闸的是
A．火线和零线直接连通
B．安装用电器时人体接触火线
C．试电笔笔尖接触火线
D．同时使用多个大功率用电器

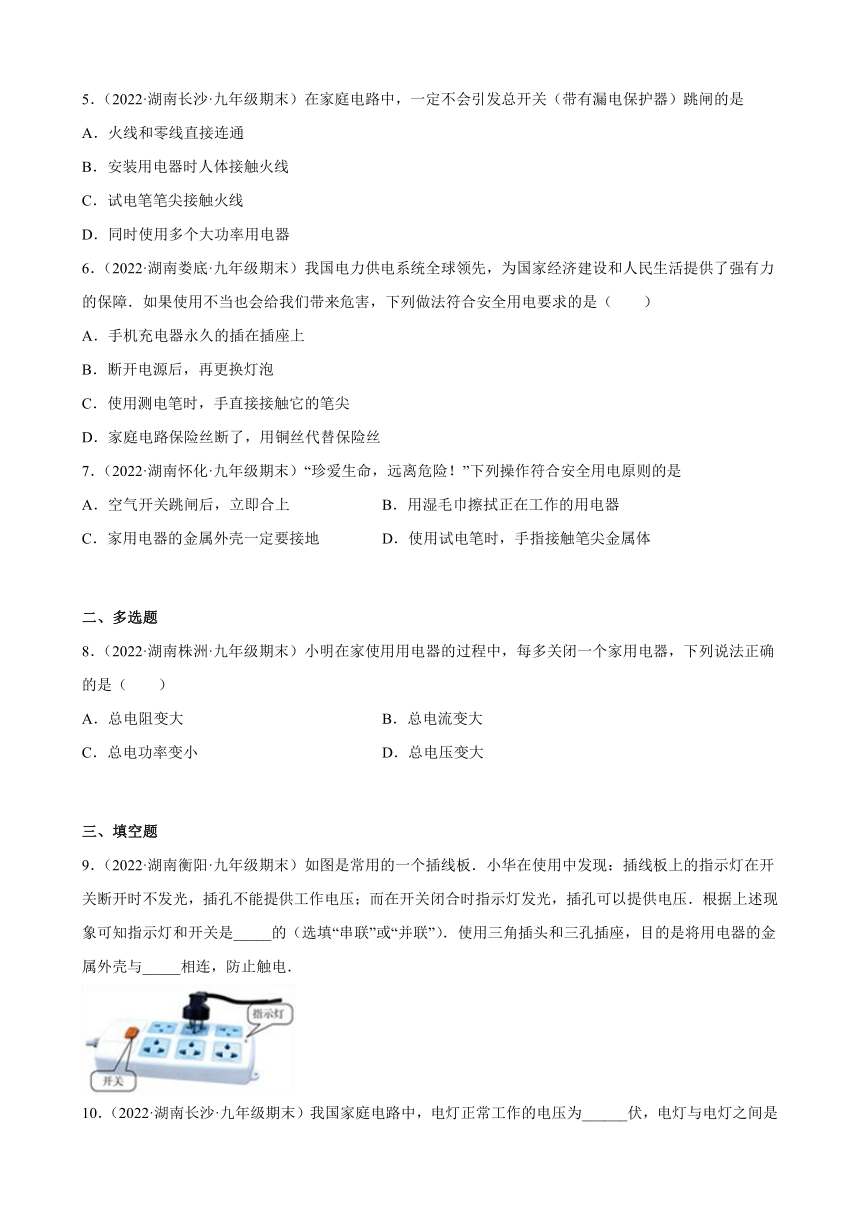

6．（2022·湖南娄底·九年级期末）我国电力供电系统全球领先，为国家经济建设和人民生活提供了强有力的保障．如果使用不当也会给我们带来危害，下列做法符合安全用电要求的是（　　）
A．手机充电器永久的插在插座上
B．断开电源后，再更换灯泡
C．使用测电笔时，手直接接触它的笔尖
D．家庭电路保险丝断了，用铜丝代替保险丝
7．（2022·湖南怀化·九年级期末）“珍爱生命，远离危险！”下列操作符合安全用电原则的是
A．空气开关跳闸后，立即合上 B．用湿毛巾擦拭正在工作的用电器
C．家用电器的金属外壳一定要接地 D．使用试电笔时，手指接触笔尖金属体
二、多选题
8．（2022·湖南株洲·九年级期末）小明在家使用用电器的过程中，每多关闭一个家用电器，下列说法正确的是（　　）
A．总电阻变大 B．总电流变大
C．总电功率变小 D．总电压变大
三、填空题
9．（2022·湖南衡阳·九年级期末）如图是常用的一个插线板．小华在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供电压．根据上述现象可知指示灯和开关是_____的（选填“串联”或“并联”）．使用三角插头和三孔插座，目的是将用电器的金属外壳与_____相连，防止触电．
10．（2022·湖南长沙·九年级期末）我国家庭电路中，电灯正常工作的电压为______伏，电灯与电灯之间是______连接的（选填“串联”或“并联”），增加同时工作的家用电器个数，家庭电路总电阻______（选填“增大”、“不变”或“减小”）。

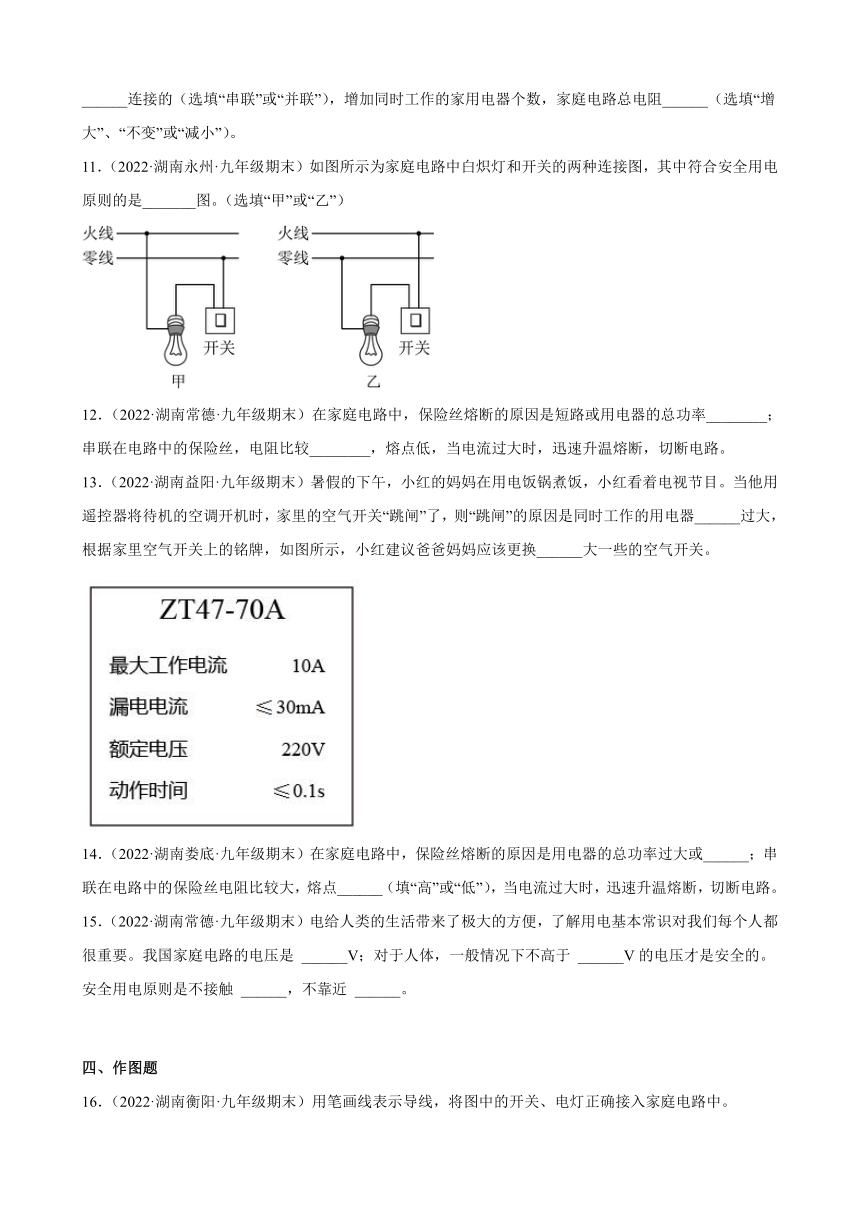

11．（2022·湖南永州·九年级期末）如图所示为家庭电路中白炽灯和开关的两种连接图，其中符合安全用电原则的是_______图。（选填“甲”或“乙”）
12．（2022·湖南常德·九年级期末）在家庭电路中，保险丝熔断的原因是短路或用电器的总功率________；串联在电路中的保险丝，电阻比较________，熔点低，当电流过大时，迅速升温熔断，切断电路。
13．（2022·湖南益阳·九年级期末）暑假的下午，小红的妈妈在用电饭锅煮饭，小红看着电视节目。当他用遥控器将待机的空调开机时，家里的空气开关“跳闸”了，则“跳闸”的原因是同时工作的用电器______过大，根据家里空气开关上的铭牌，如图所示，小红建议爸爸妈妈应该更换______大一些的空气开关。
14．（2022·湖南娄底·九年级期末）在家庭电路中，保险丝熔断的原因是用电器的总功率过大或______；串联在电路中的保险丝电阻比较大，熔点______（填“高”或“低”），当电流过大时，迅速升温熔断，切断电路。
15．（2022·湖南常德·九年级期末）电给人类的生活带来了极大的方便，了解用电基本常识对我们每个人都很重要。我国家庭电路的电压是 ______V；对于人体，一般情况下不高于 ______V的电压才是安全的。安全用电原则是不接触 ______，不靠近 ______。
四、作图题
16．（2022·湖南衡阳·九年级期末）用笔画线表示导线，将图中的开关、电灯正确接入家庭电路中。

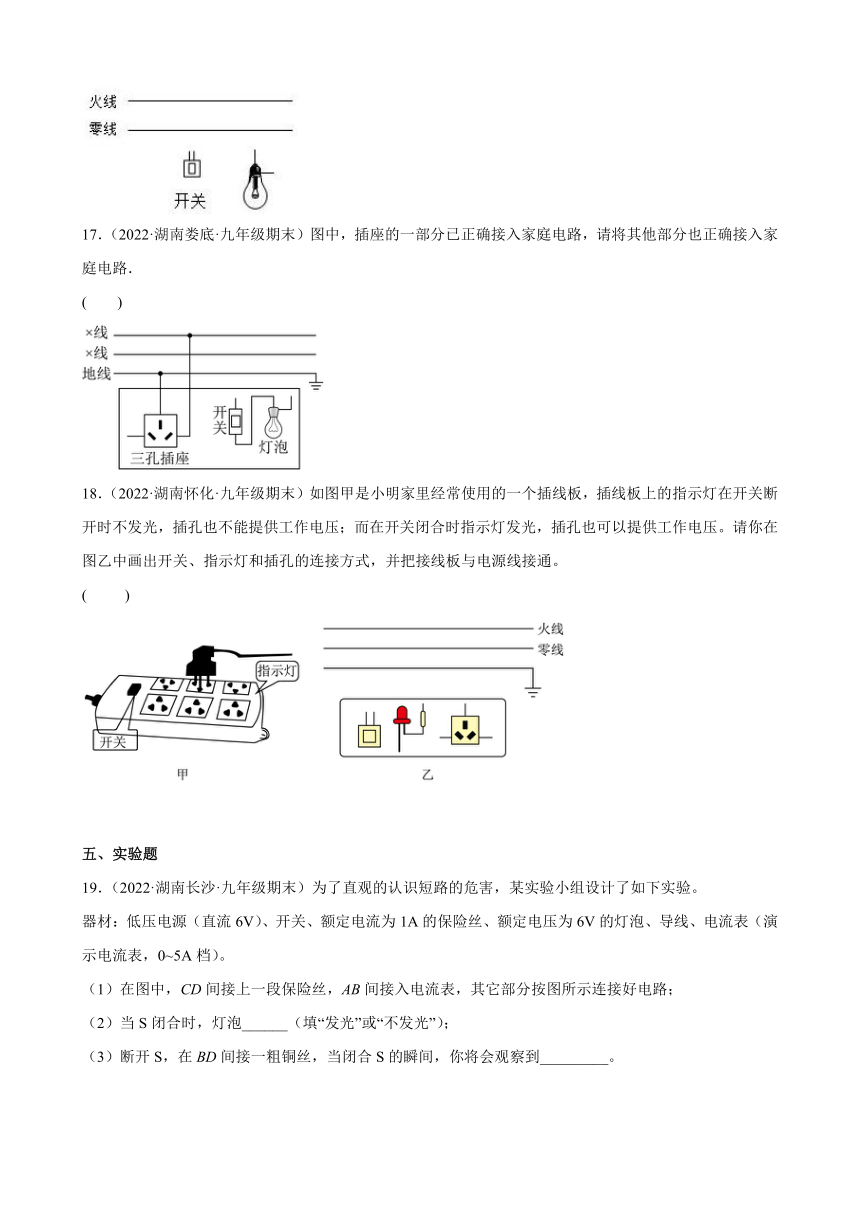

17．（2022·湖南娄底·九年级期末）图中，插座的一部分已正确接入家庭电路，请将其他部分也正确接入家庭电路．
( )
18．（2022·湖南怀化·九年级期末）如图甲是小明家里经常使用的一个插线板，插线板上的指示灯在开关断开时不发光，插孔也不能提供工作电压；而在开关闭合时指示灯发光，插孔也可以提供工作电压。请你在图乙中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通。
( )
五、实验题

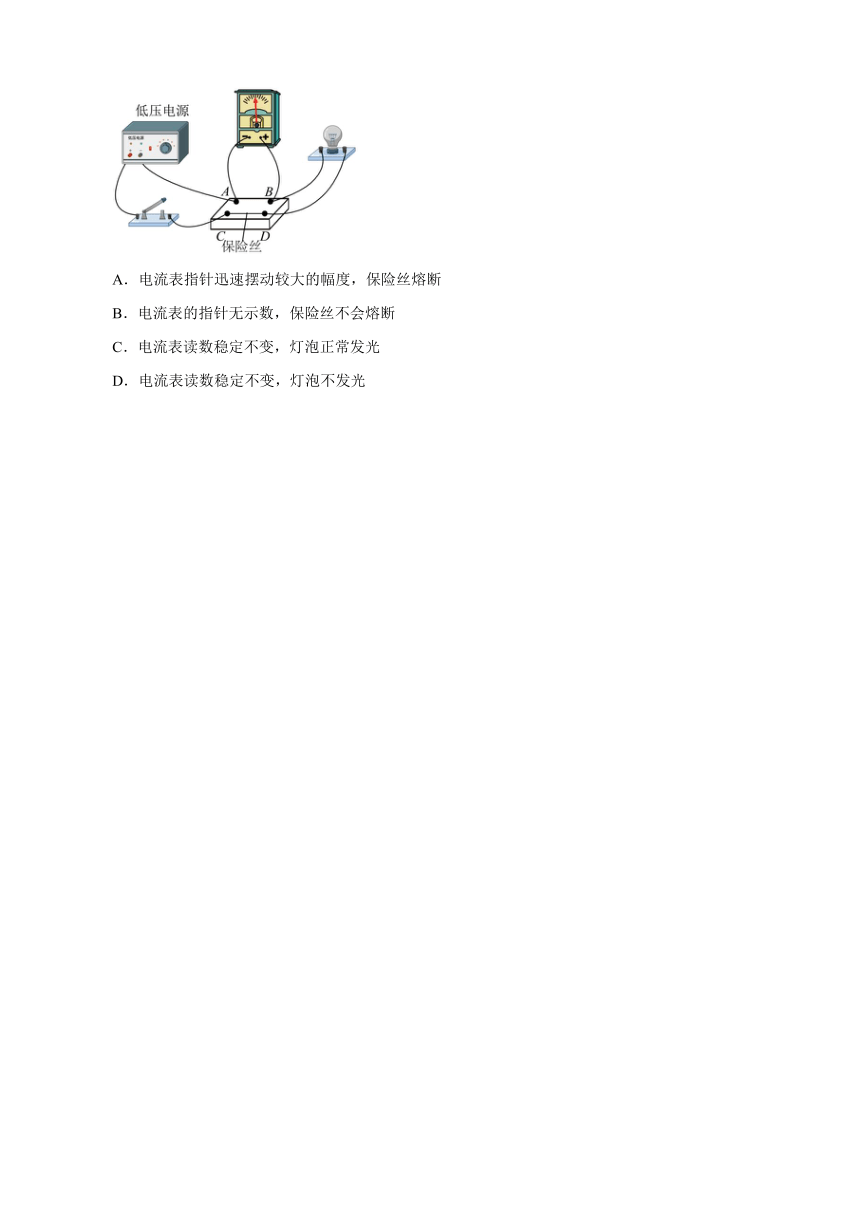

19．（2022·湖南长沙·九年级期末）为了直观的认识短路的危害，某实验小组设计了如下实验。
器材：低压电源（直流6V）、开关、额定电流为1A的保险丝、额定电压为6V的灯泡、导线、电流表（演示电流表，0~5A档）。
（1）在图中，CD间接上一段保险丝，AB间接入电流表，其它部分按图所示连接好电路；
（2）当S闭合时，灯泡______（填“发光”或“不发光”）；
（3）断开S，在BD间接一粗铜丝，当闭合S的瞬间，你将会观察到_________。
A．电流表指针迅速摆动较大的幅度，保险丝熔断
B．电流表的指针无示数，保险丝不会熔断
C．电流表读数稳定不变，灯泡正常发光
D．电流表读数稳定不变，灯泡不发光
参考答案：
1．C
【解析】A．为了安全，保险丝应接在火线上，而不是零线上，故A错误；
B．按照安全用电的要求，甲处安装开关，乙处安装电灯，故B错误；
C．家庭电路中用电器是并联的，同时使用的越多，电路中的总功率越大，而电路两端的电压是不变的，根据P=UI，电路中的电流越大，故C正确；
D．电路中电流增大时，超过保险丝的熔断电流值，保险丝就会熔断，因此当保险丝熔断后，不可以用铜丝代替，故D错误．
2．B
【解析】AC．开关控制电灯时，开关要接在火线和电灯之间，这样在断开开关时，能切断火线，便于维修或更换灯泡，所以开关、电灯的连接方法正确，故AC不符合题意；
B．两孔插座的左孔应接零线，右孔应接火线，所以图中两孔插座的接法错误，故B符合题意；
D．三孔插座的上孔接地线，左孔接零线，右孔接火线，所以图中三孔插座的接法正确，故D不符合题意．
3．B
【解析】A．人不接触带电体，也可能触电，如高压电弧触电，故A错误；
B．电线使用年限过长，绝缘皮破损，零、火线有可能接触，会造成短路，故B正确；
C．试电笔在使用时，笔尖接触被测的导线，手指接触金属笔卡，若接触火线，氖管会发光，故C错误；
D．安装空气开关是防止电流过大而采取的安全措施，漏电保护器是防止漏电而采取的安全措施，故D错误。
故选B。
4．D
【解析】闭合开关S1和S2，灯L1发光，灯L2不发光，说明灯L1的线路正常，用试电笔分别接触插座的左、右孔，氖管均发光，即d与火线相连，说明故障是de间断路，d通过插座与与火线相连，故选D．
5．C
【解析】带有漏电保护器的总开关集成了空气开关和漏电保护器的功能，对电路起到短路、过载（用电器总功率过大）和漏电保护的作用．
A．当火线和零线直接连通出现短路时会造成总开关出现“跳闸”现象,故A不符合题意；
B．安装用电器时人体接触火线触电会造成总开关出现“跳闸”现象,故B不符合题意；
C．但试电笔笔尖接触火线，是为了辨别火线和零线，不会引起“跳闸”,故C符合题意．
D．同时使用多个大功率用电器时会造成总开关出现“跳闸”现象,故D不符合题意．
6．B
【解析】A．充电器长时间插在电源插孔上由于电流的热效应会发热，容易引起线路安全事故，也不符合节能的原则，故A错误；
B．更换灯泡时，要先切断电源，然后再换新灯泡，否则容易发生触电事故，故B正确；
C．使用测电笔时，手必须接触测电笔尾部的金属体，不能接触笔尖的金属体，故C错误；
D．家庭电路的保险丝断了，不能用铜丝代替，是因为铜的熔点高，当电流过大时不能熔断，不符合安全用电原则，故D错误．
7．C
【解析】A．空气开关跳闸，应先检修，检查没有问题后再使空气开关复位，故A不符合题意；
B．湿毛巾是容易导电的物体，用湿毛巾擦拭正在工作的用电器时，容易引起人体触电，故B不符合题意；
C．有金属外壳的用电器的外壳一定要接地，避免用电器漏电时发生触电事故，故C符合题意；
D．使用测电笔时，应让手与笔尾的金属体接触，才是正确的，故D不符合题意。
8．AC
【解析】由于家庭电路各用电器之间的连接方式是并联，各用电器的电压不变，所以，每多关闭一个家用电器，总电压不变；因电路中的总功率等于各用电器功率之和，所以，每多关闭一个家用电器，电路的总功率变小；根据可知，电压不变，总功率变小，电路中的总电流变小；根据可知，电路中电压不变，总电流变小时，总电阻变大，故AC正确，BD错误。
故选AC。
9． 串联 大地
【解析】根据题意，开关闭合时指示灯发光，开关断开时不发光，所以指示灯和开关是串联的；三角插头和三孔插座是为安全而设计的，作用是将用电器的金属外壳与大地相连，当用电器漏电时，电流通过地线导入大地，从而保证人的安全，不会触电．
10． 220 并联 减小
【解析】[1]家庭电路电压为220V，电灯是一种家用电器，所以电灯正常工作的电压是220V。
[2]电灯和电灯之间是并联的，各电灯都可以正常工作，并且互不影响。
[3]家庭电路中并联的用电器越多，相当于并联电阻的横截面积越大，电阻越小，所以增加同时工作的家用电器个数，家庭电路总电阻减小。
11．乙
【分析】灯泡和开关的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套。
【解析】灯泡和开关的接法：火线先进入开关，再进入灯泡顶端的金属点，零线直接接在灯泡的螺旋套上，这样在断开开关时能切断火线，接触灯泡不会发生触电事故，则乙图的接法符合安全用电原则。
12． 过大 大
【解析】[1][2]保险丝是用电阻率高，熔点低的铅锑合金材料制成的。当电路短路或用电器的总功率过大时，电路中的电流过大，保险丝的电阻比较大，由焦耳定律可知，此时保险丝产生的热量多，而保险丝的熔点低，所以此时保险丝熔断，切断电路，起到保护电路作用。
13． 总功率 最大工作电流
【解析】[1]电路出现短路或电路中用电器的总功率过大会导致空气开关跳闸。电路的总功率等于各用电器的功率之和，在家里用电饭锅煮饭、看着电视， 又用遥控器将待机的空调开机时，家里的空气开关“跳闸”了，由于空调处于待机状态，所以不可能是短路，故引起家里的空气开关跳闸的原因是用电器的总功率过大。
[2]由P=UI可知，电源电压一定，用电器的总功率过大，干路上的总电流过大，超过空气开关的最大工作电流，导致空气开关跳闸，因此应该更换最大工作电流大一些的空气开关。
14． 短路 低
【解析】[1]在家庭电路中，因电流过大导致保险丝熔断的原因有：①电路中发生短路故障；②用电器的总功率过大。
[2]保险丝是用电阻较大、熔点较低的铅锑合金制成的，这样做是为了在电路中电流过大时，保险丝能产生较多的热量，使保险丝迅速熔断，从而起到保护电路的作用。
15． 220 336 低压带电体 高压带电体
【解析】[1]我国家庭电路的电压是220V。
[2]人体安全的电压是不高于36V。
[3][4]安全用电的原则，不接触低压带电体，不靠近高压带电体。
16．
【分析】家庭电路中，开关控制灯泡时，火线首先过开关，然后进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套；这样连接的电路，不但开关控制灯泡，而且断开开关，切断火线，更换灯泡时，更安全。
【解析】开关控制灯泡时，火线首先接入开关，然后进入灯泡顶端的金属点；零线直接接入灯泡螺旋套，如图所示：
17．
【解析】三孔插座接线时应遵循左孔接零线，右孔接火线，上孔接地线的原则；开关应接在火线，同时火线应与灯泡的底端金属触点相连，零线应与灯泡的侧面金属螺纹相连，如图：
18．
【解析】插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制指示灯和插座，指示灯和插座之间并联的，开关接在指示灯、插座和火线之间控制火线使用更安全。三孔插座是左零线、右火线，上接地，如图所示：
。
19． 发光 A
【解析】（2）[1]由图示知，电流表和灯泡、保险丝串联在电路中，闭合开关S时，电路通路，灯泡发光。
（3）[2]在BD间接一粗铜丝，闭合开关S，铜丝将灯泡短路，电流没经过用电器，直接形成回路，则电路中的电流非常大，电流表的指针偏转较大，而后保险丝熔断。故A符合题意，BCD不符合题意。
故选A。
