第十五章 电流和电路 期末试题选编 2021－2022学年湖南省各地人教版物理九年级全一册（含答案）

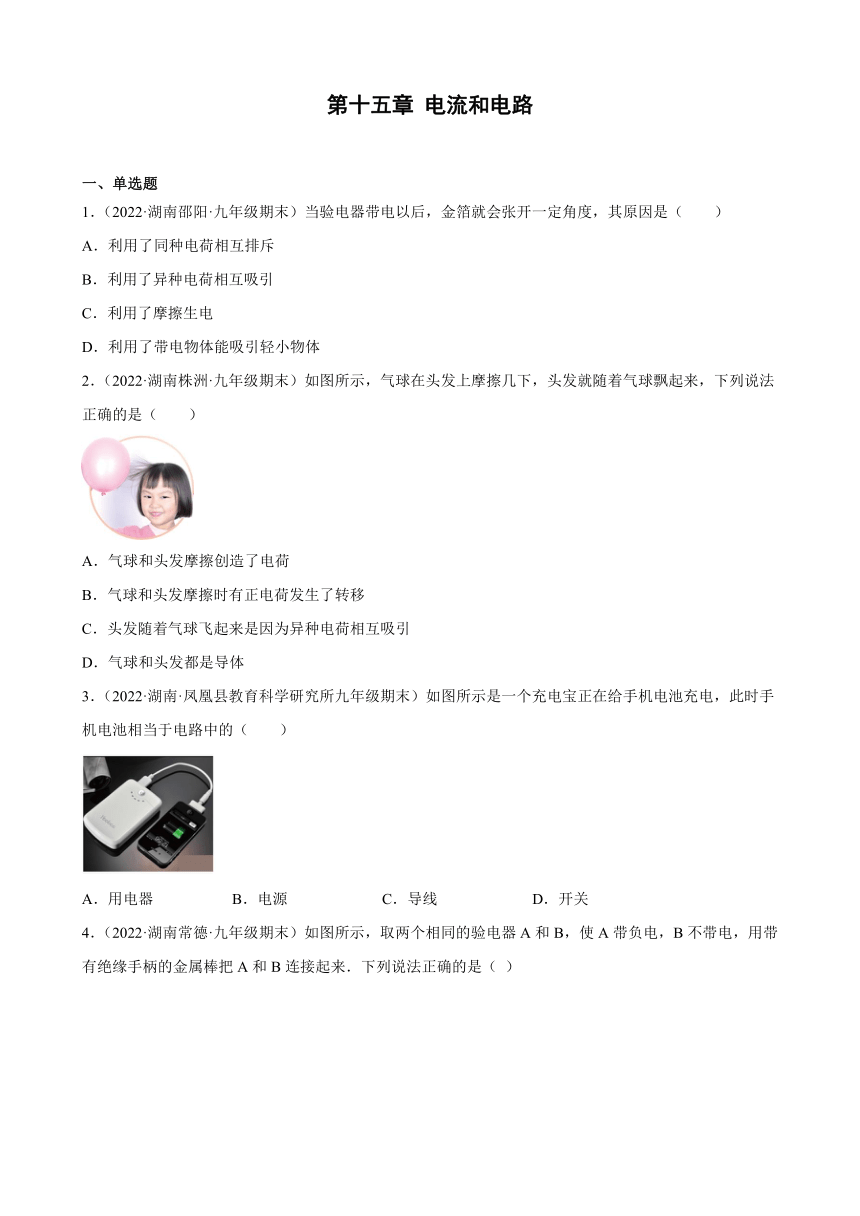

第十五章 电流和电路
一、单选题
1．（2022·湖南邵阳·九年级期末）当验电器带电以后，金箔就会张开一定角度，其原因是（　　）
A．利用了同种电荷相互排斥
B．利用了异种电荷相互吸引
C．利用了摩擦生电
D．利用了带电物体能吸引轻小物体
2．（2022·湖南株洲·九年级期末）如图所示，气球在头发上摩擦几下，头发就随着气球飘起来，下列说法正确的是（　　）
A．气球和头发摩擦创造了电荷
B．气球和头发摩擦时有正电荷发生了转移
C．头发随着气球飞起来是因为异种电荷相互吸引
D．气球和头发都是导体
3．（2022·湖南·凤凰县教育科学研究所九年级期末）如图所示是一个充电宝正在给手机电池充电，此时手机电池相当于电路中的（　　）
A．用电器 B．电源 C．导线 D．开关
4．（2022·湖南常德·九年级期末）如图所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来．下列说法正确的是（ ）
A．B中正电荷通过金属棒流向A，A金属箔的张角减小
B．A中的自由电子通过金属棒流向B，B金属箔的张角增大
C．A中负电荷通过金属棒流向B，B中正电荷通过金属棒流向A
D．金属棒中瞬间电流的方向从A流向B，B金属箔的张角增大
5．（2022·湖南长沙·九年级期末）如图为封闭小区常见的智能门禁系统，住户可以通过刷卡或人脸识别进入小区，当门禁系统接通电源后，指示灯发光。住户刷卡或人脸识别成功时（相当于分别闭合对应的开关），电动机工作，控制门打开。下列关于门禁系统的简化电路设计合理的是（　　）
A． B．
C． D．

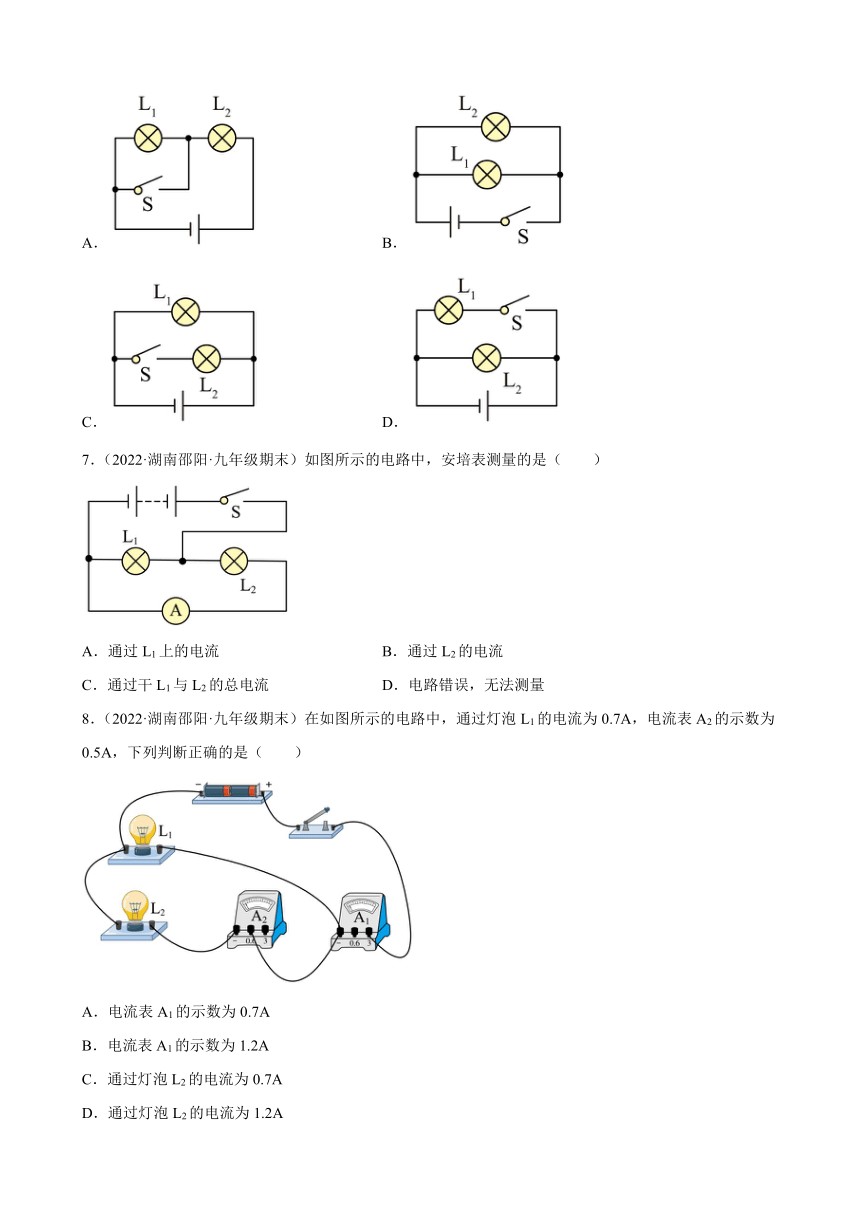

6．（2022·湖南衡阳·九年级期末）下边各电路图中能反映出L1、L2并联，开关S断开后L1仍能发光的是（　　）
A． B．
C． D．
7．（2022·湖南邵阳·九年级期末）如图所示的电路中，安培表测量的是（　　）
A．通过L1上的电流 B．通过L2的电流
C．通过干L1与L2的总电流 D．电路错误，无法测量
8．（2022·湖南邵阳·九年级期末）在如图所示的电路中，通过灯泡L1的电流为0.7A，电流表A2的示数为0.5A，下列判断正确的是（　　）
A．电流表A1的示数为0.7A
B．电流表A1的示数为1.2A
C．通过灯泡L2的电流为0.7A
D．通过灯泡L2的电流为1.2A
二、填空题

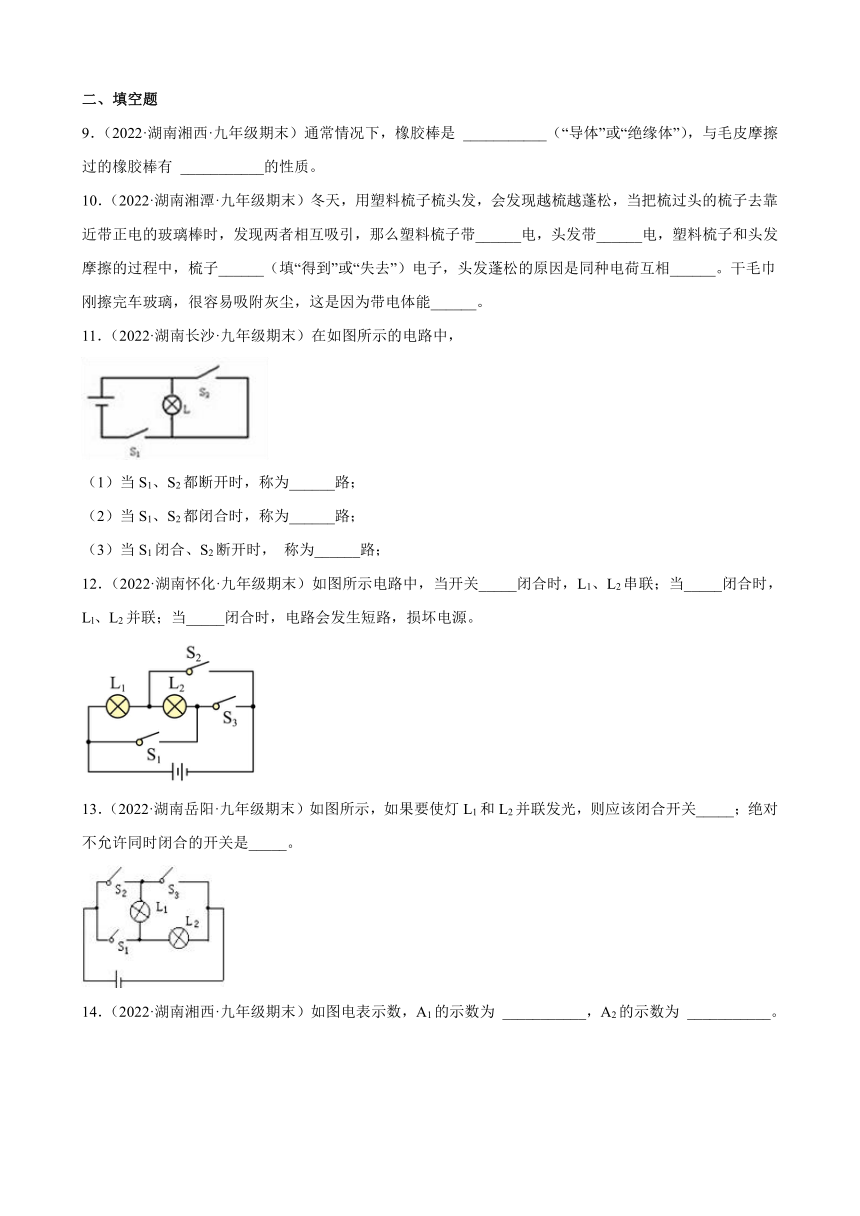

9．（2022·湖南湘西·九年级期末）通常情况下，橡胶棒是 ___________（“导体”或“绝缘体”），与毛皮摩擦过的橡胶棒有 ___________的性质。
10．（2022·湖南湘潭·九年级期末）冬天，用塑料梳子梳头发，会发现越梳越蓬松，当把梳过头的梳子去靠近带正电的玻璃棒时，发现两者相互吸引，那么塑料梳子带______电，头发带______电，塑料梳子和头发摩擦的过程中，梳子______（填“得到”或“失去”）电子，头发蓬松的原因是同种电荷互相______。干毛巾刚擦完车玻璃，很容易吸附灰尘，这是因为带电体能______。
11．（2022·湖南长沙·九年级期末）在如图所示的电路中，
（1）当S1、S2都断开时，称为______路；
（2）当S1、S2都闭合时，称为______路；
（3）当S1闭合、S2断开时， 称为______路；
12．（2022·湖南怀化·九年级期末）如图所示电路中，当开关_____闭合时，L1、L2串联；当_____闭合时，Ll、L2并联；当_____闭合时，电路会发生短路，损坏电源。
13．（2022·湖南岳阳·九年级期末）如图所示，如果要使灯L1和L2并联发光，则应该闭合开关_____；绝对不允许同时闭合的开关是_____。

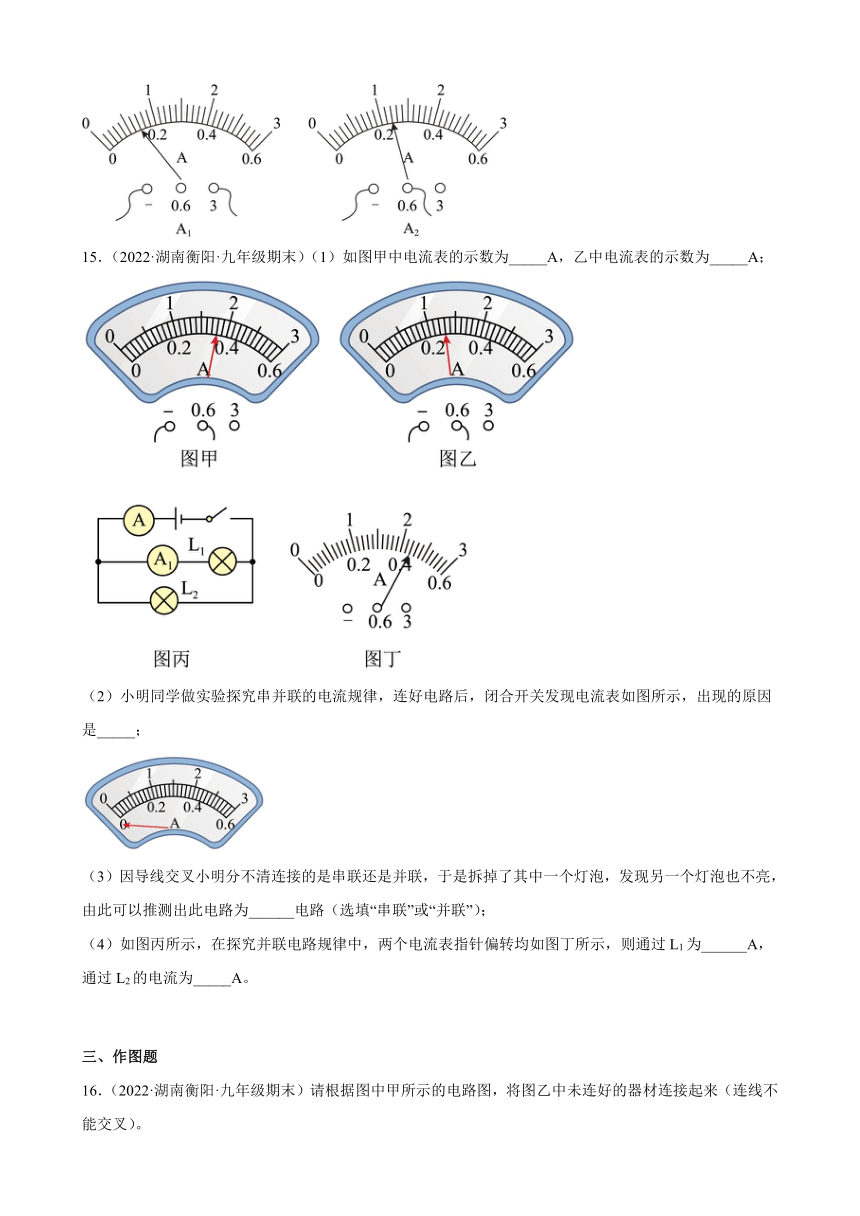

14．（2022·湖南湘西·九年级期末）如图电表示数，A1的示数为 ___________，A2的示数为 ___________。
15．（2022·湖南衡阳·九年级期末）（1）如图甲中电流表的示数为_____A，乙中电流表的示数为_____A；
（2）小明同学做实验探究串并联的电流规律，连好电路后，闭合开关发现电流表如图所示，出现的原因是_____；
（3）因导线交叉小明分不清连接的是串联还是并联，于是拆掉了其中一个灯泡，发现另一个灯泡也不亮，由此可以推测出此电路为______电路（选填“串联”或“并联”）；
（4）如图丙所示，在探究并联电路规律中，两个电流表指针偏转均如图丁所示，则通过L1为______A，通过L2的电流为_____A。
三、作图题
16．（2022·湖南衡阳·九年级期末）请根据图中甲所示的电路图，将图乙中未连好的器材连接起来（连线不能交叉）。
17．（2022·湖南常德·九年级期末）请根据如图所示的实物连接图，在虚线框内画出对应的电路图。
18．（2022·湖南·新田县教研室九年级期末）在图中虚线框中填入电池和电表符号，使电路成为并联电路。
( )
19．（2022·湖南娄底·九年级期末）请在虚线框内画出与实物图对应的电路图．
( )
20．（2022·湖南岳阳·九年级期末）根据如图所示的实物连接图，画出对应的电路图．
( )
21．（2022·湖南永州·九年级期末）如图所示的电路中，有几根导线尚未连接，请用笔划线代替导线补上．补上后要求：(1)两灯泡并联；(2)电流表测灯L1的电流；(3)闭合开关后，向A端移动滑动变阻器的滑片P，两灯均变暗．
__________
四、实验题
22．（2022·湖南邵阳·九年级期末）有三个探究小组的同学选用不同规格的灯泡来验证“串联电路的电流规律”，所接电路图如图甲所示。
（1）在连接电路时，开关应该 _____；
（2）第一小组的同学实验时，电流表A1、A2的示数如图乙所示，则通过该电路的电流为 _____A（读数不要求估读）；
（3）第二小组的同学闭合电路后发现：灯L2的亮度比灯L1的亮度大，则下列说法正确的是 _____；
A．灯L2中的电流较大，所以L2更亮
B．灯L1中的电阻较大，通过的电流小，所以L1更暗
C．加在灯L2两端的电压较大，所以L2更亮
（4）第三小组同学闭合开关S后发现灯L1发光，L2不发光。对此现象，同学们有以下几种猜想：①灯L2灯丝断了；②灯L2的灯座短路；③灯L2也工作，但L2中电流比L1中电流小。则以上猜想可能符合题意的有 _____（填序号）；
（5）通过多次实验，这三个探究小组的结论都应该是：在串联电路中，通过各个电学元件的电流 _____。
23．（2022·湖南湘西·九年级期末）如图，小海和小梅一起做“探究并联电路中电流的规律”实验。
位置 A B C
电流/A 0.24 0.24 0.48
（1）在连接过程中，开关应该是___________（选填“断开”或“闭合”）的；
（2）图甲是他们设计的电路图，图乙是他们测量电流时连接的实验电路，此时电流表测量的是___________（填“A”、“B”或“C”）处的电流，若测该处电流时，L1灯泡发生断路，L2亮度___________（选填“变亮”、“变暗”或“不变”），电流表示数___________（选填“变大”、“不变”或“变小”）；
（3）闭合开关后，小梅发现电流表的指针如丙图，出现这种情况的原因是___________；
（4）他们测出A、B、C三处的电流IA、IB、IC如下表所示，由此得出三者间的初步结论：___________（只写表达式）；小梅还发现A、B两个支路的电流是相等的，但她发现其他组同学的测量支路电流并不相等，你认为造成两个支路的电流是相等的原因是___________；
（5）测出A、B、C三点的电流并记录后，下一步该做的是___________ 。
A、整理器材，结束实验 B、换不同规格的小灯泡再测几组电流值
C、分析数据，得出结论 D、换电流表的另一量程再测一组电流值
参考答案：
1．A
【解析】当验电器带电后，金属箔片因同种电荷相互排斥而张开一定角度，故A符合题意，BCD不符合题意。
故选A。
2．C
【解析】A．摩擦起电的实质是电荷（电子）的转移，所以，气球和头发摩擦电荷发生了转移，故A错误；
B．气球与头发摩擦后，由于负电荷（电子）发生转移，两个物体带上等量的异种电荷，故B错误；
C．电荷间的作用规律是：同种电荷相互排斥，异种电荷相互吸引，气球与头发摩擦后，由于负电荷（电子）发生转移，两者所带的电荷相反，所以，头发随着气球飞起来是因为异种电荷相互吸引，故C正确；
D．气球和头发不容易导电，都是绝缘体，故D错误。
故选C。
3．A
【解析】充电宝给手机电池充电时，充电宝提供电能，相当于电路中的电源；手机电池消耗电能，所以此时手机电池相当于电路中的用电器。故BCD错误，A正确。
故选A。
4．B
【解析】ABC．由题图可知，A验电器带负电，B验电器不带电．用带绝缘柄的金属棒把A和B连接起来，A中的自由电子通过金属棒流向B，A金属箔的张角减小，B金属箔的张角增大，故AC错误，B正确．
D．电流的方向与负电荷定向移动方向相反，因此瞬间电流的方向从B流向A，故D错误．
5．B
【解析】由题可知，人脸识别、刷卡识别，只要其中一种方式识别成功，则相应开关闭合从而使电动机启动工作，所以两个开关应并联，再与电动机串联在电源上；灯泡与电动机能独立工作，是并联的。
故选B。
6．C
【解析】A．电路图中L1、L2串联，故A不符合题意；
B．电路图中L1、L2并联，开关S断开后，L1、L2 均不发光，故B符合题意；
C．电路图中L1、L2并联，开关S断开后L1仍能发光，故C符合题意；
D．电路图中L1、L2并联，开关S断开后L2仍能发光，故D不符合题。
故选C。
7．B
【解析】由电路图可知，灯泡L1和灯泡L2并联，安培表与灯泡L2串联在支路中，测量的是通过灯泡L2的电流，故ACD不符合题意，B符合题意。
故选B。
8．B
【解析】AB．读图可知，电路为并联电路，电流表A1测干路电流，电流表A2测灯泡L2的电流，电流表A1测干路电流，其示数为两支路的电流之和，故其示数为
故A错误，B正确；
CD．电流表A2测灯泡L2的电流，其示数为0.5A，故CD错误。
故选B。
9． 绝缘体 吸引轻小物体
【解析】[1]橡胶棒不容易导电，属于绝缘体。
[2]与毛皮摩擦过的橡胶棒带负电，具有吸引轻小物体的性质。
10． 负 正 得到 排斥 吸引轻小物体
【解析】[1]由题意可知，用梳子靠近带正电的玻璃棒时，二者相互吸引，故由异种电荷相互吸引可知，梳子和玻璃棒带异种电荷，故梳子带负电。
[2][3]因梳子和头发相互摩擦的过程中发生电荷转移，梳子得到电子带负电，故可知头发失去电子而带正电。
[4]头发蓬松的原因是因为头发失去电子而带正电后，头发之间由于同种电荷相互排斥而变得蓬松。
[5]干毛巾刚擦完车玻璃后，由于摩擦使得干毛巾带电，因带电体能吸引轻小物体，故可以很容易吸附灰尘。
11． 断 短 通
【解析】[1][2][3]电流从电源正极出来，能通过用电器后回到电源负极，称电路为通路，否则为断路；导线直接接在用电器或电源两端称为用电器短路或电源短路。当S1、S2都断开时，电流无法从正极出来通过用电器回到电源负极，故为断路；当S1、S2都闭合时电源和灯泡L皆被短路；当S1闭合、S2断开时，电流从电源正极出来通过灯泡L回到电源负极，故电路为通路。
12． S3 S1、S2 S1、S3
【解析】[1]要使L1、L2串联，则电流只有一条路径，电流从正极流出，先后经过灯泡L1、L2以及开关S3，最后回到电源负极，因此需要闭合开关S3。
[2]要使L1、L2并联，则电流只有两条路径，电流从正极流出，一条路径经过灯泡L1、再经过开关S2后回到电源负极，另一条路径经过开关S1和灯泡L2后再经过开关S2后回到电源负极，因此需要闭合开关S1和S2。
[3]根据电流法，当开关S1、S3全部闭合时，电源的两极直接用导线连接起来了，造成电源短路，损坏电源。
13． S1和S3 S2和S3
【解析】[1]由图可得，要使L1、L2组成并联电路，则需让电流从电源流出，分别流入两灯中，再汇合共同流入电源负极，则需闭合开关S1和S3。
[2]若同时闭合开关S2和S3，会形成短路现象，造成电流过大，烧坏电源，发生事故；所以同时闭合开关S2和S3是绝对不允许的。
14． 0.7A 0.24A
【解析】[1]A1所选的量程为，分度值为0.1A，其示数为0.7A。
[2]A2所选的量程为，分度值为0.02A，其示数为0.24A。
15． 0.36 1.3 电流表正负接线柱接反了 串联 0.44 1.76
【解析】（1）[1]图甲中电流表选用量程为0~0.6A，分度值为0.02A，示数为0.36A。
[2]图乙中电流表选用量程为0~3A，分度值为0.1A，示数为1.3A。
（2）[3]指针偏向零刻线左侧，说明电流表正负接线柱接反了。
（3）[4]串联电路各个用电器之间相互影响，并联电路各用电器之间相互不影响，拆掉了其中一个灯泡，发现另一个灯泡也不亮，相互影响，说明是串联电路。
（4）[5][6]丙图可知，电流表A在干路上，电流表A1在L1支路上，因此IA>IA1；根据丁图指针偏转情况可知，电流表A采用0~3A量程，分度值为0.1A，读数为2.2A；A1选用0~0.6A，分度值为0.02A，读数为0.44A，则通过L2的电流为
16．
【解析】原电路中，两灯并联，开关在干路中，如图所示：
17．
【解析】读图可知，电流从电源的正极流出，经开关后分为两个支路，一支经灯泡，另一支经开关、灯泡，然后共同汇合回负极，如图所示
18．
【解析】若左侧方框为电流表，右侧方框为电源，会造成右侧电阻短路，故电流表位于右侧方框，电源位于左侧方框，如下图所示：
19．
【解析】两灯泡并联，开关S1控制整个电路，开关S1控制灯泡L2，按要求画出电路图即可．
20．
【解析】由实物图知道，两灯泡并联， S2 控制L2，两支汇合共同经过开关S1 回到电源负极，开关S1控制整个电路，如图所示：
21．
【解析】（1）两只灯泡的连接方式为并联，电流表只测量通过灯L1的电流（选大量程），L1与电流表串联，再与L2并联；
（2）闭合开关后，向A端移动滑动变阻器的滑片P，两灯均变暗，连入电阻变大，下面选B接线柱，如图所示：
22． 断开 0.4 C ② 相等
【解析】（1）[1]在连接电路时，为保护电路，开关应该断开。
（2）[2]串联电路中各处的电流相等，左边电流表的量程为0～3A，分度值为0.1A，示数为0.4A，右边电流表的量程为0～0.6A，分度值为0.02A，示数为0.4A，所以通过该电路的电流为0.4A。
（3）[3]串联电路中各处的电流相等，灯L2的亮度比灯L1的亮度大，根据P＝UI可知加在灯L2两端的电压较大，故C正确。故选C。
（4）[4]第三小组同学闭合开关S后，发现灯L1发光，L2不发光。则
①若灯L2灯丝断了，整个电路断路，两灯都不发光，故①不符合题意；
②若灯L2的灯座短路，L2不发光，电路为通路，灯L1发光，故②符合题意；
③串联电路中各处的电流相等，故③错误，不符合题意。
则以上猜想符合题意的是②。
（5）[5]通过多次实验，这三个探究小组的结论都应该是：在串联电路中，通过各个电学元件的电流相等。
23． 断开 C 不变 变小 电流表正负接线柱接反了 IC=IA+IB 选用规格相同的灯泡做实验 B
【解析】（1）[1]为了保护电路，在连接过程中，开关应该断开。
（2）[2][3][4]由图乙可知，此时电流表串联在干路上，测量的是 C处的电流；L1灯泡发生断路，因并联电路各支路互不影响，所以通过L2的电流大小不变，L2的亮度不变；原来电流表测干路电流，L1灯泡发生断路后，电流表测支路的电流，根据并联电路电流的规律，电流表示数将变小。
（3）[5]开关闭合后发现电流表的指针偏转如图丙所示（指针反偏），出现该现象的原因是电流表的正负接线柱接反了。
（4）[6][7]分析表中数据，不难得出关系式为
若选用规格相同的灯泡做实验，会造成两个支路的电流相等。
（8）[8]为得出普遍性的结论，要换用不同规格的小灯泡，再测出几组数据，故选B。
