第十六章 电压 电阻 期末试题选编 2021-2022学年吉林省各地人教版物理九年级全一册（含答案）

第十六章 电压 电阻
一、单选题
1．（2022·吉林吉林·九年级期末）如图所示电路中，电源电压不变，开关S闭合，灯L1和L2都正常发光，一段时间后，突然其中一灯熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是（　　）
A．L1短路 B．L2短路 C．L1断路 D．L2断路
2．（2022·吉林吉林·九年级期末）如图所示，电源电压为9V且保持不变，当开关闭合时，灯泡L1、L2均正常发光，电压表示数为3V，则灯泡L2两端的电压是（ ）
A．3V B．6V C．4.5V D．9V
3．（2022·吉林长春·九年级期末）电路中的一段镍铬合金线的电阻为R，下列做法中能使其电阻增大的是（　　）
A．增大合金线两端的电压
B．增大通过合金线的电流
C．剪掉一段后接入电路
D．将合金线均匀拉长后接入电路
4．（2022·吉林延边·九年级期末）塑料、橡胶、金属等物质，其中属于重要的电工材料的是（ ）
A．橡胶 B．金属
C．塑料 D．以上材料都可以
5．（2022·吉林延边·九年级期末）小明将灯泡接到电源两端，发现它正常发光，当他将另一个完全相同的灯泡接入这个电路中时，两个灯泡都能正常发光，那么这两个灯泡（　　）
A．一定串联 B．一定并联
C．可能串联，也可能并联 D．无法确定
6．（2022·吉林延边·九年级期末）下列措施中不能使导线电阻变小的是（　　）
A．降低温度 B．把它对折
C．把它截取去一半 D．把它均匀拉长

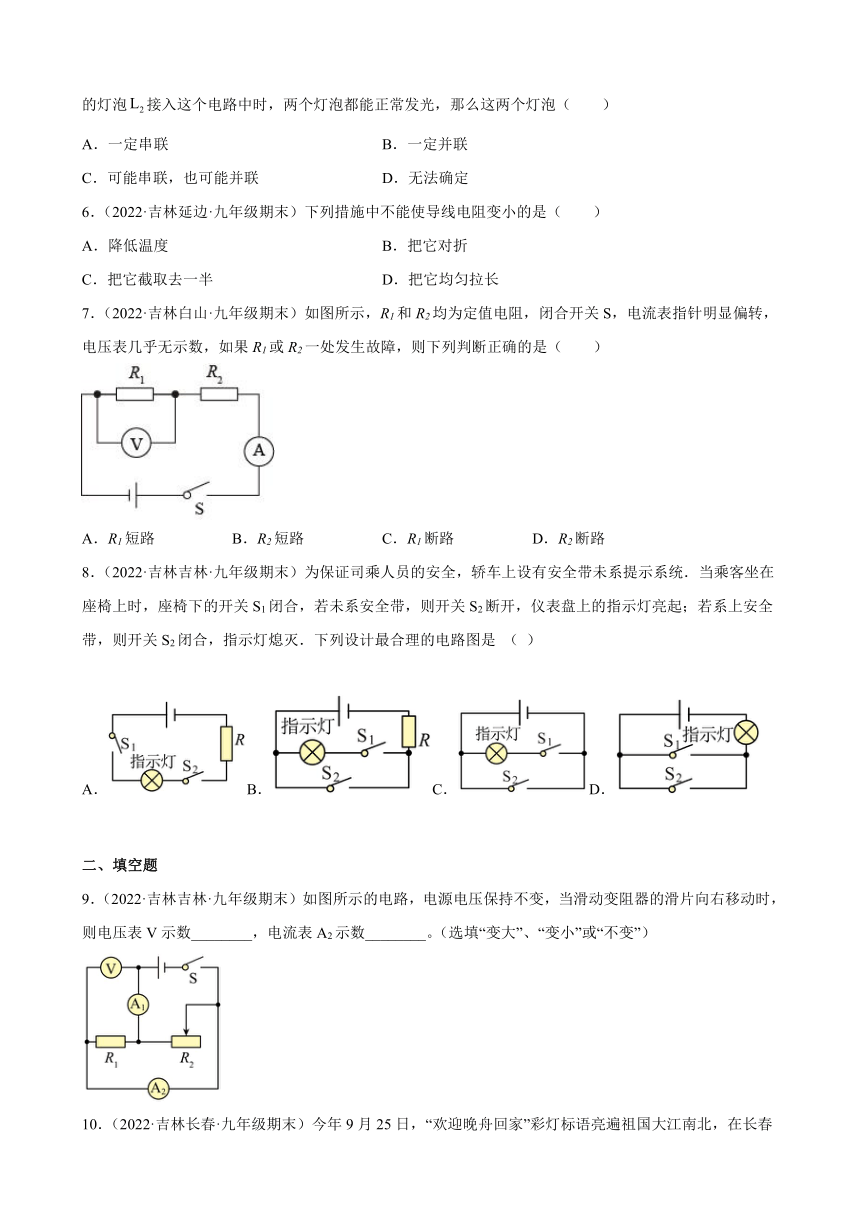

7．（2022·吉林白山·九年级期末）如图所示，R1和R2均为定值电阻，闭合开关S，电流表指针明显偏转，电压表几乎无示数，如果R1或R2一处发生故障，则下列判断正确的是（　　）
A．R1短路 B．R2短路 C．R1断路 D．R2断路
8．（2022·吉林吉林·九年级期末）为保证司乘人员的安全，轿车上设有安全带未系提示系统．当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭．下列设计最合理的电路图是 （ ）
A．B．C．D．
二、填空题
9．（2022·吉林吉林·九年级期末）如图所示的电路，电源电压保持不变，当滑动变阻器的滑片向右移动时，则电压表V示数________，电流表A2示数________。（选填“变大”、“变小”或“不变”）
10．（2022·吉林长春·九年级期末）今年9月25日，“欢迎晚舟回家”彩灯标语亮遍祖国大江南北，在长春市中心的一栋大楼上，LED彩灯标语格外入目，制作LED灯的材料是 ___________（选填“导体”、“半导体”或“超导体”），其周围闪亮的小彩灯是 ___________联的。

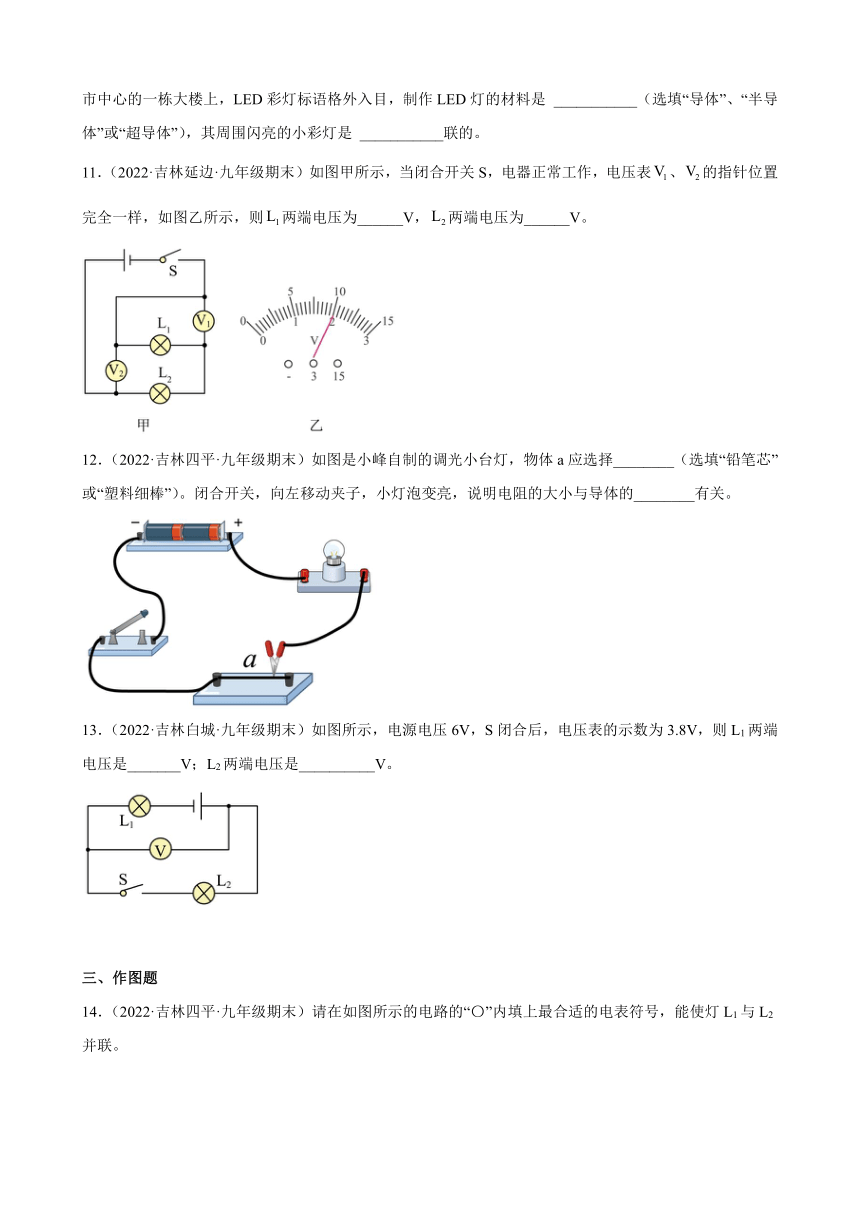

11．（2022·吉林延边·九年级期末）如图甲所示，当闭合开关S，电器正常工作，电压表、的指针位置完全一样，如图乙所示，则两端电压为______V，两端电压为______V。
12．（2022·吉林四平·九年级期末）如图是小峰自制的调光小台灯，物体a应选择________（选填“铅笔芯”或“塑料细棒”）。闭合开关，向左移动夹子，小灯泡变亮，说明电阻的大小与导体的________有关。
13．（2022·吉林白城·九年级期末）如图所示，电源电压6V，S闭合后，电压表的示数为3.8V，则L1两端电压是_______V；L2两端电压是__________V。
三、作图题
14．（2022·吉林四平·九年级期末）请在如图所示的电路的“〇”内填上最合适的电表符号，能使灯L1与L2并联。
四、简答题
15．（2022·吉林吉林·九年级期末）我国23岁的曹原，在麻省理工攻读博士期间，研究发现了常温超导石墨烯 他的发现将可能成为电学的一个新纪元 请说出常温超导材料可以用在哪些地方呢
参考答案：
1．C
【解析】如图，两灯泡并联，电流表测灯泡L2的电流，电压表测各支路的电压，即电源电压；
A．灯L1短路，同时发生电源短路，灯L2也不亮，电流表和电压表示数会都等于零，故A不符合题意；
B．灯L2短路，同时发生电源短路，灯L1也不亮，电压表示数会等于零，故B不符合题意；
C．由于两灯泡并联，电流表测的是灯L2的电流，灯L1断路，L2不受影响，电流表示数不变；电压表测量灯L2两端的电压示数不变，故C符合题意；
D．灯L2断路，电流表的示数为零，不符合“电流表和电压表的示数都不变”这一说法，故D不符合题意。
故选C。
2．B
【解析】由图知L1与L2串联，电压表测L1两端的电压，根据串联电路两端电压等于各部分电路两端的电压之和可知灯泡L2两端的电压为
U2=U-U1=9V-3V=6V
故ACD不符合题意，B符合题意。
故选B
3．D
【解析】AB．导体的电阻是导体阻碍电流的性质，与导体两端的电压和通过的电流无关，故AB不符合题意；
C．剪掉一段后接入电路，长度变小、横截面积不变，导体的电阻变小，故C不符合题意；
D．将这根导线拉长，长度变长、横截面积变小，电阻变大，可以使连入电路的导线电阻变大，故D符合题意。
故选D。
4．D
【解析】橡胶、塑料都是很好的绝缘体材料，经常被用于导线的绝缘层、电工工具的手柄等地方；金属是很好的导体，经常被用于制造导线、用电器等。因此导体和绝缘体是同等重要的电工材料。故D符合题意。
故选D。
5．B
【解析】因为小灯泡L1 接到电源两端，发现小灯正常发光，说明小灯泡的额定电压等于电源电压；将另一只完全相同的小灯泡也接入到这个电路中时，发现两只小灯泡都能正常发光，如果两灯串联，则根据串联分压，L1 两端的电压小于电源电压，不能正常发光，故两灯不是串联，若两灯并联，则两个灯泡两端电压都等于电源电压，都能正常发光，根据并联电路的电压的特点可知，两灯泡并联连接。故B正确，符合题意，ACD错误，不符合题意。
故选B。
6．D
【解析】影响导体电阻大小的因素有材料、长度、横截面积、温度，一般情况下，长度越小，横截面积越小，温度越低的导体，其电阻越小，故降低温度，把它对折，把它截取去一半，都能使导线电阻变小。相反，其他条件不变，把它均匀拉长，则导线电阻变大，故ABC不符合题意，D符合题意。
故选D。
7．A
【解析】由图可知，R1和R2串联，电压表测量R1两端的电压，电流表测量电路中的电流。
A．如果R1短路，电压表被短路，电压表无示数，电路是通路，电流表有示数，故A正确；
B．如果R2短路，只有R1的简单电路，电压表和电流表都有示数，故B错误；
C．如果R1断路，电压表串联在电路中，电压表有示数，电路中电流很小，电流表没有示数，故C错误；
D．如果R2断路，整个电路断路，电流表和电压表都没有示数，故D错误。
故选A。
8．B
【解析】当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭．说明当开关S2闭合后把灯泡短路了，另外此电路还需要一个保护电阻，所以选B．
9． 不变 不变
【解析】[1][2]由电路图可知，电阻R1和滑动变阻器R2并联在电路中，电流表A1测干路中的电流，电流表A2测通过R1的电流，电压表V测电源电压，所以当滑动变阻器的滑片向右移动时，电源电压不变，所以电压表V的示数不变，又因为并联电路中，各支路中的用电器互不影响，所以电流表A2的示数也不变。
10． 半导体 串
【解析】[1]制作LED灯的材料是半导体材料制成的，介于导体和绝缘体之间。
[2]其周围闪亮的小彩灯是串联，当一个小彩灯不亮时，其他都不亮，相互影响。
11． 2 8
【解析】[1]由电路图可知，该电路为、串联的简单电路，测量两段的电压，测量电源电压，所以的示数大于的示数，由于电压表、的指针位置完全一样，所以的量程是0~15V，示数为10V，的量程是0~3V，示数为2V，两端电压为2V。
[2]两段的电压为
12． 铅笔芯 长度
【解析】[1]因为铅笔芯是导体，塑料棒是绝缘体，所以应该将铅笔芯接入电路，灯泡才能发光。
[2]闭合开关，向左移动小夹子，小灯泡变亮，铅笔芯接入的长度变短，连入的铅笔芯电阻变小，电路中的电流变大，说明电阻大小与长度有关。
13． 2.2 3.8
【分析】由电路图可知，两灯泡串联，电压表测灯L2端电压，由串联电路特点可以求出灯L1端电压。
【解析】[1][2]由电路图可知两灯泡串联，电压表测灯L2端电压，所以灯L2两端电压为3.8V；灯L1两端的电压
U1=6V 3.8V=2.2V
14．
【解析】由图可知，上侧“〇”与灯L2串联在电路中，电压表不能与用电器串联，所以上侧“〇”中应填上电流表符号，下侧“〇”直接接在电源正负极上，如为电流表，会导致电源短路，烧坏电源，所以下侧“〇”中应填上电压表符号，这样灯L1与L2并联，所以电路图如图所示
。
15．见解析
【解析】超导体电阻是零，所以超导体不会将电能转化成内能，不会放热 利用电流热效应工作的电器设备都不能用超导材料制作 因此用于发电机或者电动机的线圈、做输送电力的线路是非常好的材料，可以大大降低电能的损耗
