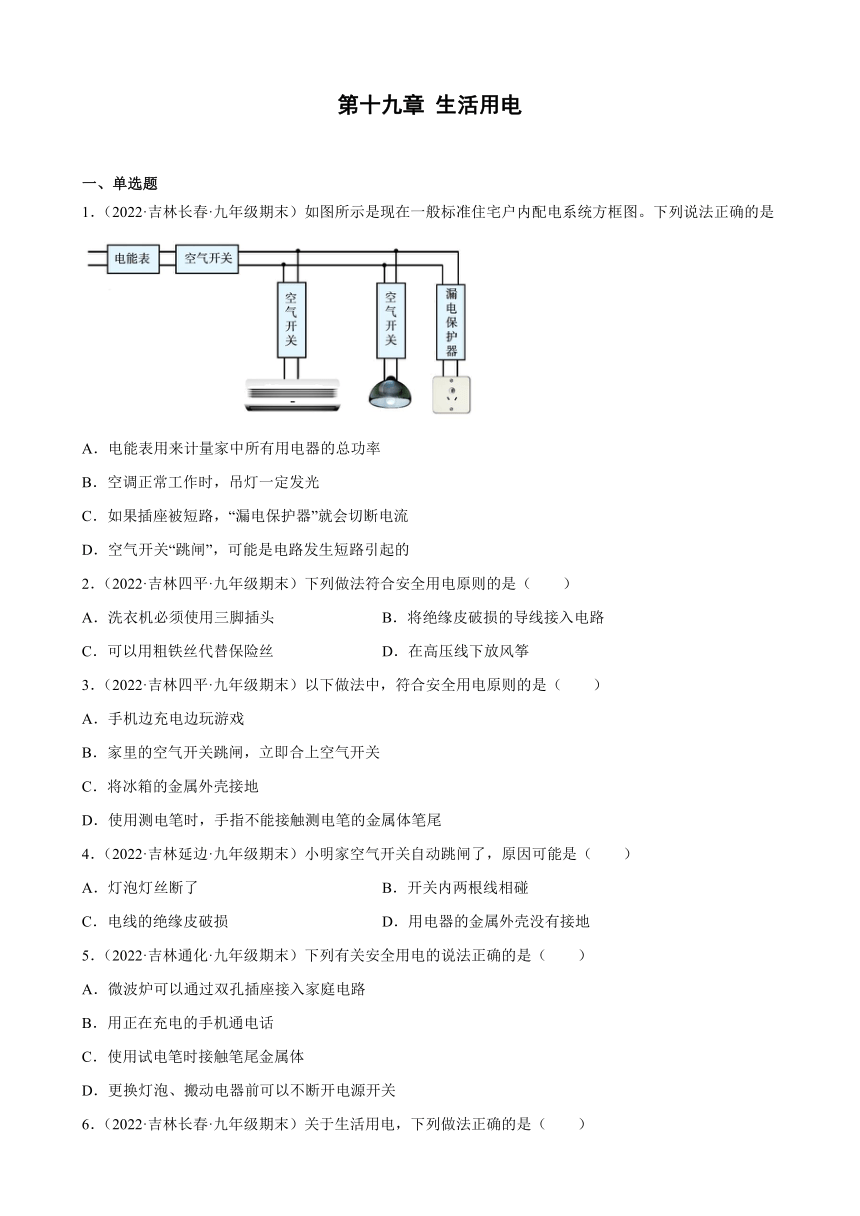

第十九章 生活用电
一、单选题
1．（2022·吉林长春·九年级期末）如图所示是现在一般标准住宅户内配电系统方框图。下列说法正确的是
A．电能表用来计量家中所有用电器的总功率
B．空调正常工作时，吊灯一定发光
C．如果插座被短路，“漏电保护器”就会切断电流
D．空气开关“跳闸”，可能是电路发生短路引起的
2．（2022·吉林四平·九年级期末）下列做法符合安全用电原则的是（　　）
A．洗衣机必须使用三脚插头 B．将绝缘皮破损的导线接入电路
C．可以用粗铁丝代替保险丝 D．在高压线下放风筝
3．（2022·吉林四平·九年级期末）以下做法中，符合安全用电原则的是（　　）
A．手机边充电边玩游戏
B．家里的空气开关跳闸，立即合上空气开关
C．将冰箱的金属外壳接地
D．使用测电笔时，手指不能接触测电笔的金属体笔尾
4．（2022·吉林延边·九年级期末）小明家空气开关自动跳闸了，原因可能是（　　）
A．灯泡灯丝断了 B．开关内两根线相碰
C．电线的绝缘皮破损 D．用电器的金属外壳没有接地
5．（2022·吉林通化·九年级期末）下列有关安全用电的说法正确的是（　　）
A．微波炉可以通过双孔插座接入家庭电路
B．用正在充电的手机通电话
C．使用试电笔时接触笔尾金属体
D．更换灯泡、搬动电器前可以不断开电源开关
6．（2022·吉林长春·九年级期末）关于生活用电，下列做法正确的是（　　）
A．在高压线下钓鱼
B．在通电导线上晾晒湿衣服
C．下雨天在大树下避雨
D．先断开电源，然后再更换灯泡
二、填空题

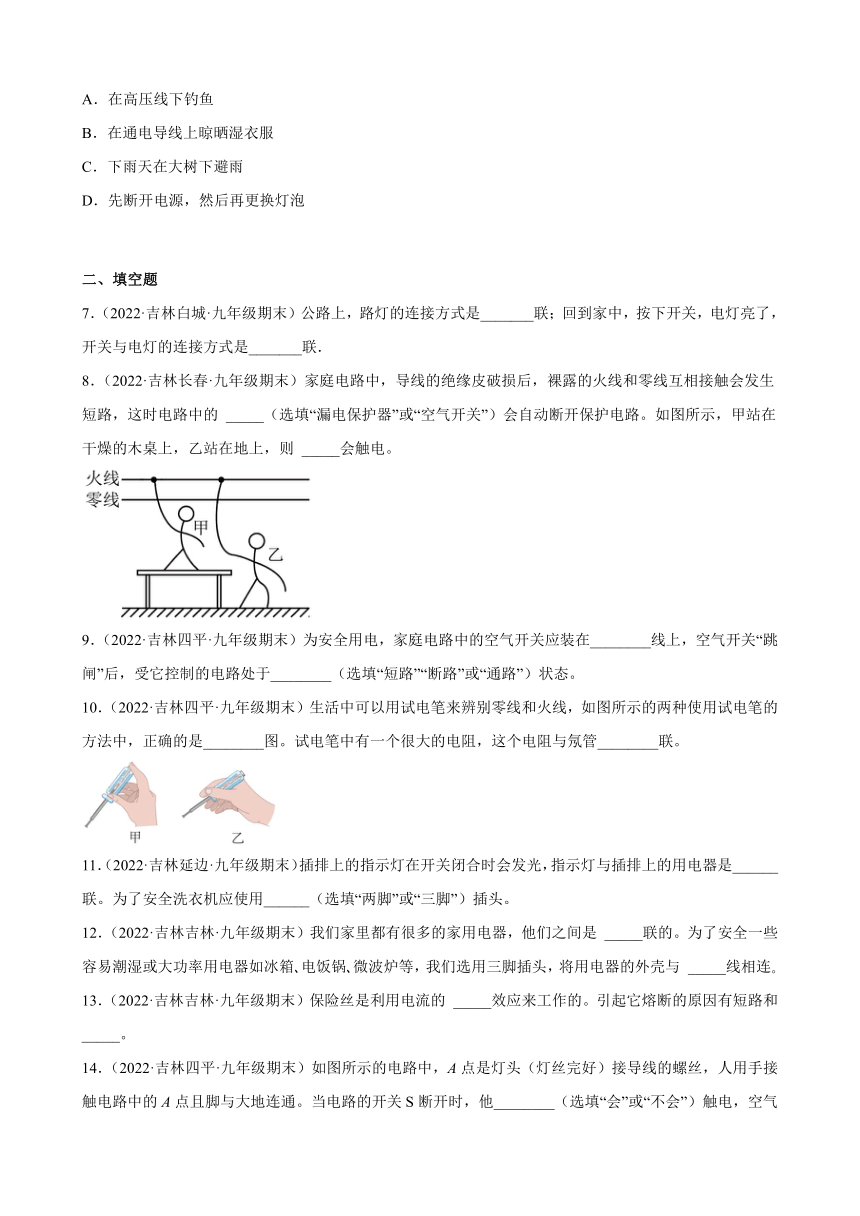

7．（2022·吉林白城·九年级期末）公路上，路灯的连接方式是_______联；回到家中，按下开关，电灯亮了，开关与电灯的连接方式是_______联．
8．（2022·吉林长春·九年级期末）家庭电路中，导线的绝缘皮破损后，裸露的火线和零线互相接触会发生短路，这时电路中的 _____（选填“漏电保护器”或“空气开关”）会自动断开保护电路。如图所示，甲站在干燥的木桌上，乙站在地上，则 _____会触电。
9．（2022·吉林四平·九年级期末）为安全用电，家庭电路中的空气开关应装在________线上，空气开关“跳闸”后，受它控制的电路处于________（选填“短路”“断路”或“通路”）状态。
10．（2022·吉林四平·九年级期末）生活中可以用试电笔来辨别零线和火线，如图所示的两种使用试电笔的方法中，正确的是________图。试电笔中有一个很大的电阻，这个电阻与氖管________联。
11．（2022·吉林延边·九年级期末）插排上的指示灯在开关闭合时会发光，指示灯与插排上的用电器是______联。为了安全洗衣机应使用______（选填“两脚”或“三脚”）插头。
12．（2022·吉林吉林·九年级期末）我们家里都有很多的家用电器，他们之间是 _____联的。为了安全一些容易潮湿或大功率用电器如冰箱 电饭锅 微波炉等，我们选用三脚插头，将用电器的外壳与 _____线相连
13．（2022·吉林吉林·九年级期末）保险丝是利用电流的 _____效应来工作的。引起它熔断的原因有短路和 _____。

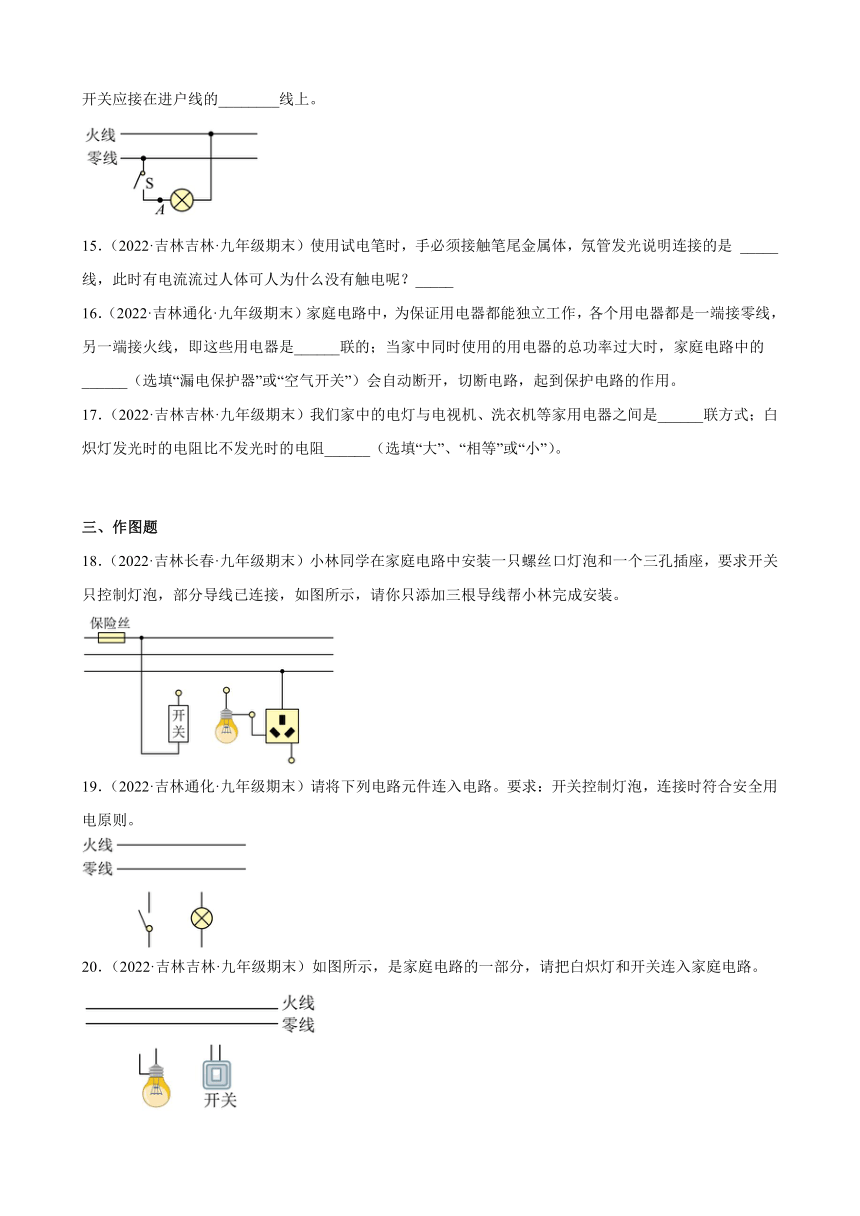

14．（2022·吉林四平·九年级期末）如图所示的电路中，A点是灯头（灯丝完好）接导线的螺丝，人用手接触电路中的A点且脚与大地连通。当电路的开关S断开时，他________（选填“会”或“不会”）触电，空气开关应接在进户线的________线上。
15．（2022·吉林吉林·九年级期末）使用试电笔时，手必须接触笔尾金属体，氖管发光说明连接的是 _____线，此时有电流流过人体可人为什么没有触电呢？_____
16．（2022·吉林通化·九年级期末）家庭电路中，为保证用电器都能独立工作，各个用电器都是一端接零线，另一端接火线，即这些用电器是______联的；当家中同时使用的用电器的总功率过大时，家庭电路中的______（选填“漏电保护器”或“空气开关”）会自动断开，切断电路，起到保护电路的作用。
17．（2022·吉林吉林·九年级期末）我们家中的电灯与电视机、洗衣机等家用电器之间是______联方式；白炽灯发光时的电阻比不发光时的电阻______（选填“大”、“相等”或“小”）。
三、作图题
18．（2022·吉林长春·九年级期末）小林同学在家庭电路中安装一只螺丝口灯泡和一个三孔插座，要求开关只控制灯泡，部分导线已连接，如图所示，请你只添加三根导线帮小林完成安装。
19．（2022·吉林通化·九年级期末）请将下列电路元件连入电路。要求：开关控制灯泡，连接时符合安全用电原则。
20．（2022·吉林吉林·九年级期末）如图所示，是家庭电路的一部分，请把白炽灯和开关连入家庭电路。

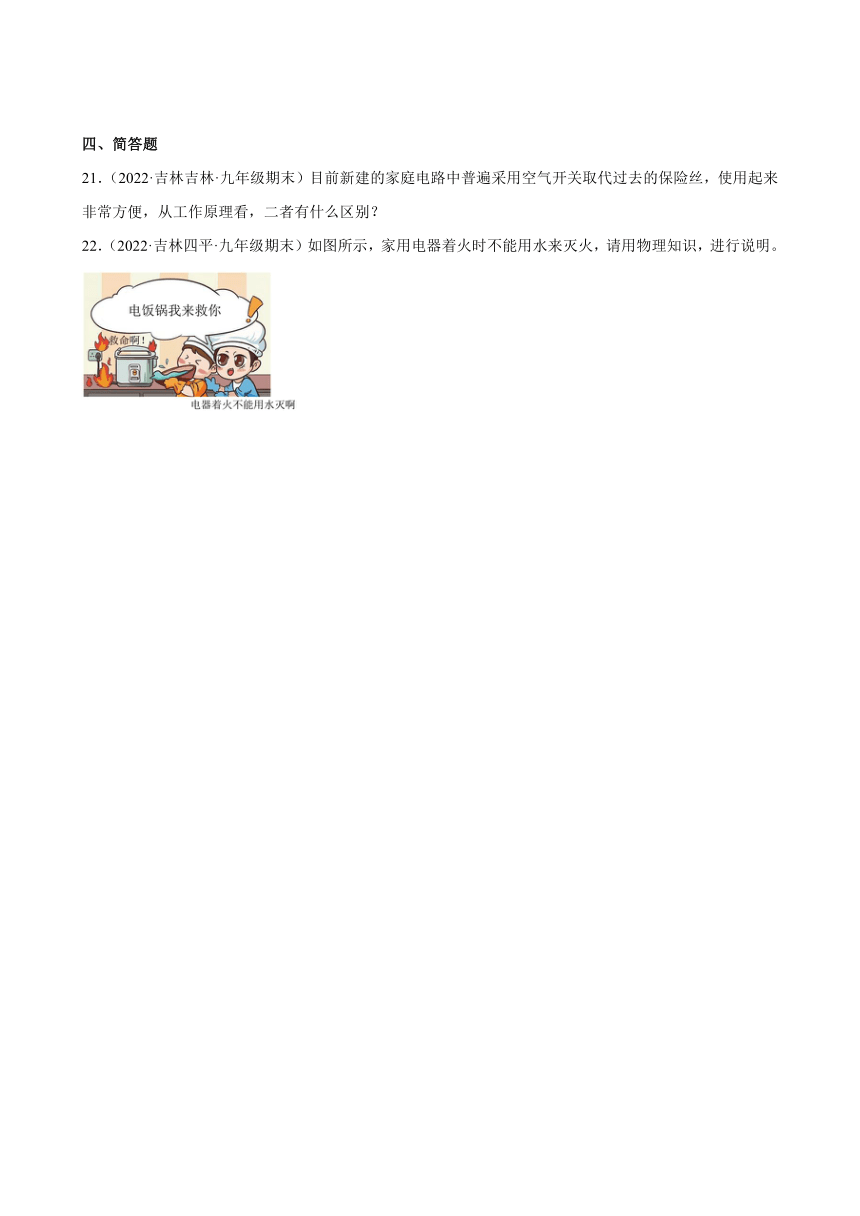

四、简答题
21．（2022·吉林吉林·九年级期末）目前新建的家庭电路中普遍采用空气开关取代过去的保险丝，使用起来非常方便，从工作原理看，二者有什么区别？
22．（2022·吉林四平·九年级期末）如图所示，家用电器着火时不能用水来灭火，请用物理知识，进行说明。
参考答案：
1．D
【解析】A．电能表是用来计量家中所有用电器消耗的电能的，A错误；
B．空调和吊灯属于并联，他们并不影响互相的工作，B错误；
C．漏电保护器与插座是串联的，插座处发生漏电或有人触电时才会切断电源；如果插座被短路，空气开关就会切断电流，故C错误；
D．电路发生短路，电路中的电流非常大，这时空气开关就会“跳闸”，D正确。
故选D。
2．A
【解析】A．有金属外壳的家用电器都要接地，防止金属外壳漏电时发生触电事故，故洗衣机必须使用三脚插头，故A符合题意；
B．电线的绝缘皮破损老化、破损时应及时更换，否则容易发生触电事故或短路（即火线和零线直接连通），故B不符合题意；
C．铁丝的熔点比较高，电流过大时，不会使铁丝熔断，不能在电流过大时，自动切断电源，所以千万不要用铁丝代替保险丝，故C不符合题意；
D．因为高压输电线上电压很高，在下面放风筝时可能会发生高压电弧触电，故D不符合题意。
故选A。
3．C
【解析】A．若用正在充电的手机玩游戏，可能会发生手机电池爆炸事故，故A不符合题意；
B．因为电路有短路或总功率过大的情况，空气开关才跳闸，所以应先检修，检查没有问题后再使空气开关复位，故B不符合题意；
C．洗衣机、电冰箱等家用电器都使用三孔插座，是由于这些用电器的外壳是金属，金属是导体，当用电器漏电时，会使金属外壳带电，若金属外壳接地，电流就通过地线流入大地，从而防止了触电事故的发生，故C符合题意；
D．使用试电笔辨别火线和零线时，手必须接触笔尾的金属体，手不能接触笔尖金属体，故D不符合题意。
故选C。
4．C
【解析】A．灯泡灯丝断了，使灯不亮，干路电流变小，不会引起空气开关跳闸，故A不符合题意；
B．开关中两个线头相碰，会导致开关无法控制用电器，用电器将一直工作，但不会导致电流过大，所以空气开关不会跳闸，故B符合题意；
C．电线的绝缘皮破损容易造成短路而使家庭电路的电流过大，从而使空气开关跳闸，故C符合题意；
D．用电器的金属外壳没有接地，容易发生触电事故，不会导致电流过大，空气开关不会跳闸，故D不符合题意。
故选C。
5．C
【解析】A．微波炉有金属外壳，为了防止外壳带电，微波炉需要通过三孔插座接入家庭电路，故A错误；
B．若用正在充电的手机打电话，容易发生手机电池爆炸事故，故B错误；
C．使用试电笔时，手指应接触笔尾金属体，因为试电笔中有高值电阻起保护作用，所以不会发生触电事故，故C正确；
D．更换灯泡、搬动电器之前必须断开开关，切断电源，否则可能引起触电，故D错误。
故选C。
6．D
【解析】A.安全用电的原则是：不接触低压带电体，不靠近高压带电体；所以不可以在高压线下钓鱼，故A错误；
B.湿衣服是导体，当把湿衣服晾在电线上时，一旦漏电，人接触衣服时会发生触电事故，故B错误；
C.下雨尤其是雷雨时，空气潮湿，大树也会成为良好的导体，容易导电，站在树下有触电危险，故C错误；
D.在断开电源开关的情况下更换灯泡，灯泡处不带电，这样才安全，故D正确。
故选D。
7． 并 串
【解析】公路边的灯虽然要亮一起亮，要灭一起灭，但一盏灯泡不亮，不影响其它的灯泡工作，说明彼此互不影响，所以是并联的；
家中的电灯与控制它的开关之间的连接是串联，串联时开关对电灯才能起到控制作用．
【点睛】重点是并联和串联的区分，牢记串联和并联的电路特点，即并联时为并列关系，支路之间互不影响，可以独立工作，而串联时，电流只有一条路径，一处断开，整个电路即为断路．
8． 空气开关 乙
【解析】[1]裸露的导线相接触，会使零线和火线相连，发生短路现象，使得电路中的电流过大，空气开关会跳闸保护电路，只有电路发生漏电，使火线与零线中的电流不相等，漏电保护器才会跳闸。
[2]如图所示，甲站在干燥的木桌上，甲没有构成通路，没有电流通过甲，所以甲不会触电；乙站在地上，火线、乙、大地构成了通路，有较大电流通过人体，所以乙会触电。
9． 火 断路
【解析】[1][2]为安全用电，家庭电路中的空气开关应装在火线上，一旦跳闸，火线就处于断路状态，受它控制的电路处于断路状态，不会造成触电事故。
10． 甲 串
【解析】[1]甲图的使用方法是正确的，手接触笔尾金属体；乙图的使用方法是错误的，测电笔接触火线或零线，氖管不发光。
[2]当用测电笔测火线时，电流需要经过人体，所以电流应该很小，因此电阻需要很大，故应该将电阻与氖管串联在电路中。
11． 并 三脚
【解析】[1]插排上的指示灯与插排上的用电器单独工作，互不影响，所以两者是并联。
[2]洗衣机是大功率电器，在使用时金属外壳要接地，所以应选择“三脚”插头。
12． 并 地
【解析】（1）[1]为了使各用电器独立工作，并且互不影响，家庭电路中的用电器的连接方式为并联连接。
（2）[2]用电器的金属外壳要与三脚插头的最长个插脚相连，这样当插头插入插座时，用电器的金属外壳先与大地相连接，一旦发生漏电事故事，电流通过地线流入大地，而不流过人体，使人安全。
13． 热 用电器总功率过大
【解析】[1]保险丝是用电阻率大 熔点低的铅锑合金制成的，在电流过大时，产生较多的热量，当保险丝达到熔点时，可自行熔断，保护电路，故保险丝是利用电流的热效应工作的。
[2]保险丝熔断的原因有两个：一是用电器的总功率过大，另一个是发生短路。
14． 会 火
【分析】开关控制灯泡时，火线首先进入开关，再进入灯泡，这样开关能控制灯泡，同时断开开关，切断火线，接触电灯不会发生触电事故；空气开关要想对电路起保护作用，必须接在火线上。
【解析】[1]图中的开关接在灯泡与零线之间，断开开关，A处还和火线相连，接触A点，间接接触火线，会发生触电事故。
[2]要把空气开关接入家庭电路中，从安全用电角度考虑，应该把它接在进户线的火线上。
15． 火 笔尖接触火线时，电流会经笔尖、氖管、大阻值电阻、笔尾、人体导向大地，形成通路。这一过程中，会有微弱的电流通过，所以人没有触电。
【解析】[1]试电笔的正确使用方法是手接触笔尾金属体，笔尖金属体接触零线或火线，氖管发光的是火线，氖管不发光的是零线。
[2]当笔尖接触火线时，电流会经笔尖、氖管、高阻值电阻、笔尾、人体导向大地，形成通路。这一过程中，人体会成为电路的一部分，会有微弱的电流通过。
16． 并 空气开关
【解析】[1]在家庭电路中，每个用电器都是一端接零线，另一端接火线，各用电器之间独立工作，互不影响，所以各用电器是并联的。
[2]电路中同时使用的用电器总功率过大时，由P＝UI可知会使电路电流过大，空气开关能自动断开，起到保险的作用；漏电保护器是在电路中流过火线的电流和流过零线的电流不相等时，自动断开，电路中的电流过大，但流过火线的电流和流过零线的电流是相等的，所以漏电保护器不会自动断开。
17． 并 大
【解析】[1]家庭电路中各个用电器彼此独立工作、互不影响，因此家中的电灯与电视机、洗衣机等家用电器之间是并联方式。
[2]导体的电阻随温度的升高而增大，白炽灯灯丝发光时比不发光时温度高，发光时的电阻比不发光时的电阻大。
18．
【解析】火线进开关，再接入灯泡的顶端金属点，零线直接进入灯泡的螺旋套；三孔插座上孔接地线，左孔接零线，右孔接火线。如图所示：
19．
【解析】根据安全用电原则可知，用电器的开关应该靠近火线，开关和用电器串联在电路中，所以电路图如图所示：
。
20．
【解析】火线首先进入开关，然后接到灯泡顶端的金属点；零线直接接到灯泡的螺旋套，这样在更换灯泡时更安全。接法如图所示
21．见解析所示
【解析】在家庭电路中安装一个当电路中的电流过大时，能起到自动断开电路，保护电路的装置，保险丝或空气开关都能起到这个作用，即：当电路中的电流过大时，保险丝（或空气开关）自动熔断（断开），保护电路。
保险丝是靠电流通过时产生的电热来加热，达到自动熔断的目的，是利用电流的热效应。
空气开关是利用电流的磁效应，将开关上的闸刀吸引，而断开电路的。
22．见解析
【解析】因为我们生活中用的水是导体，用水去灭火容易发生触电事故，故家用电器着火时不能用水来灭火。
