第十九章 生活用电 复习题 2022－2023学年人教版物理九年级全一册物理（含答案）

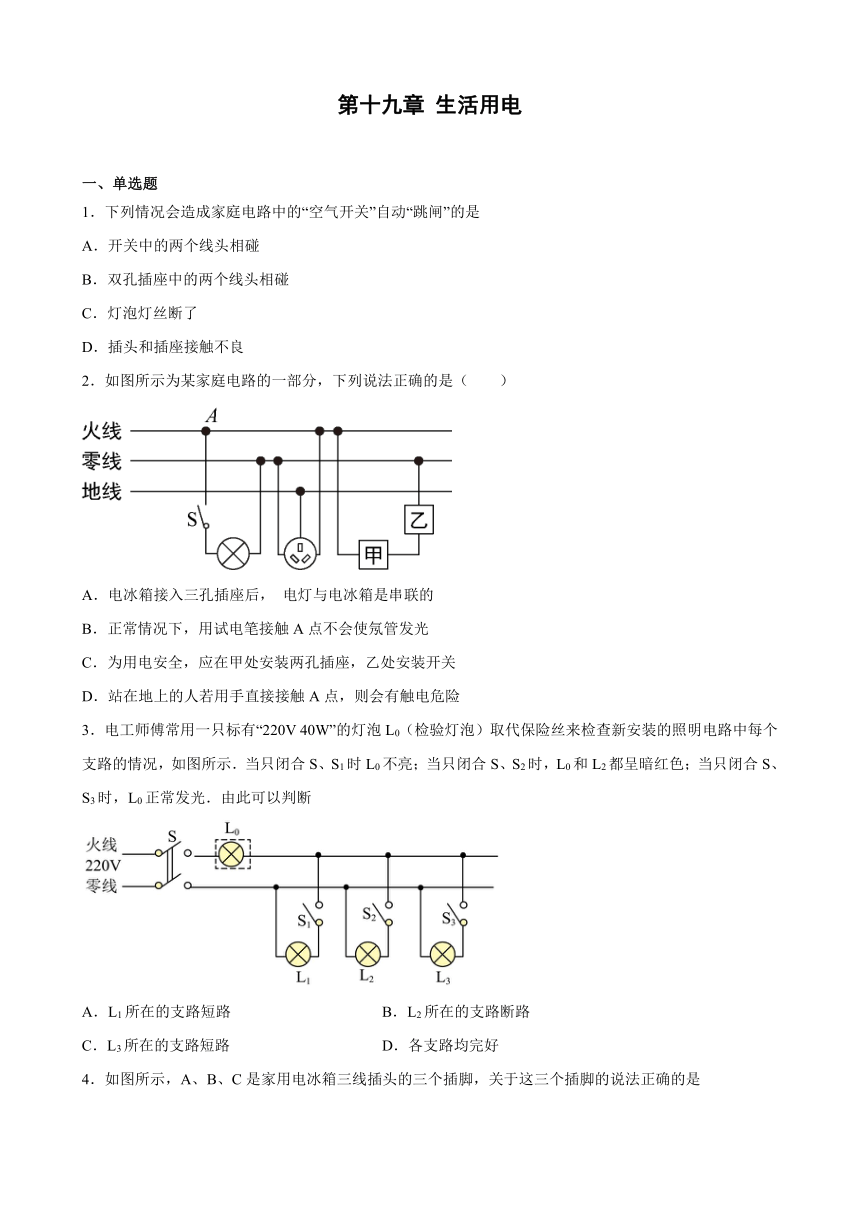

第十九章 生活用电
一、单选题
1．下列情况会造成家庭电路中的“空气开关”自动“跳闸”的是
A．开关中的两个线头相碰
B．双孔插座中的两个线头相碰
C．灯泡灯丝断了
D．插头和插座接触不良
2．如图所示为某家庭电路的一部分，下列说法正确的是（　　）
A．电冰箱接入三孔插座后， 电灯与电冰箱是串联的
B．正常情况下，用试电笔接触A点不会使氖管发光
C．为用电安全，应在甲处安装两孔插座，乙处安装开关
D．站在地上的人若用手直接接触A点，则会有触电危险
3．电工师傅常用一只标有“220V 40W”的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示．当只闭合S、S1时L0不亮；当只闭合S、S2时，L0和L2都呈暗红色；当只闭合S、S3时，L0正常发光．由此可以判断
A．L1所在的支路短路 B．L2所在的支路断路
C．L3所在的支路短路 D．各支路均完好

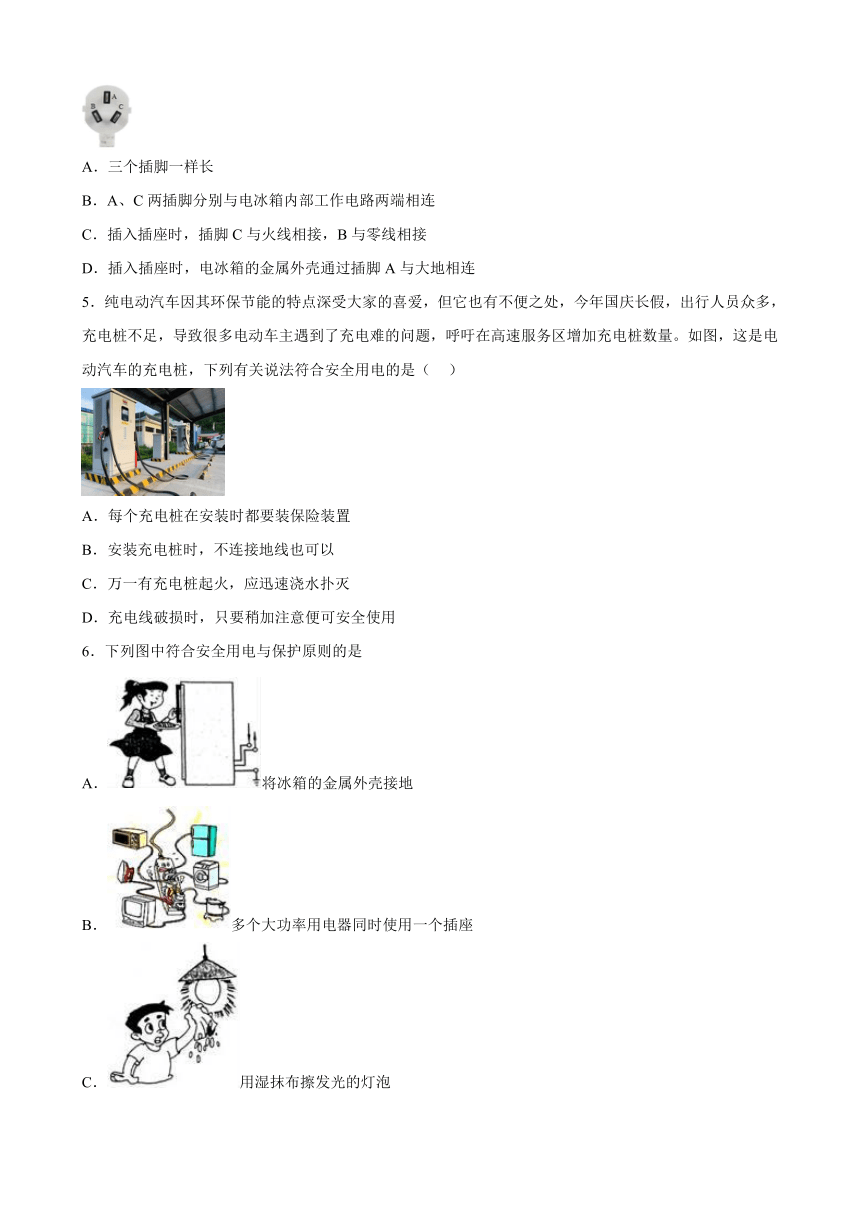

4．如图所示，A、B、C是家用电冰箱三线插头的三个插脚，关于这三个插脚的说法正确的是
A．三个插脚一样长
B．A、C两插脚分别与电冰箱内部工作电路两端相连
C．插入插座时，插脚C与火线相接，B与零线相接
D．插入插座时，电冰箱的金属外壳通过插脚A与大地相连
5．纯电动汽车因其环保节能的特点深受大家的喜爱，但它也有不便之处，今年国庆长假，出行人员众多，充电桩不足，导致很多电动车主遇到了充电难的问题，呼吁在高速服务区增加充电桩数量。如图，这是电动汽车的充电桩，下列有关说法符合安全用电的是（ ）
A．每个充电桩在安装时都要装保险装置
B．安装充电桩时，不连接地线也可以
C．万一有充电桩起火，应迅速浇水扑灭
D．充电线破损时，只要稍加注意便可安全使用
6．下列图中符合安全用电与保护原则的是
A．将冰箱的金属外壳接地
B．多个大功率用电器同时使用一个插座
C．用湿抹布擦发光的灯泡

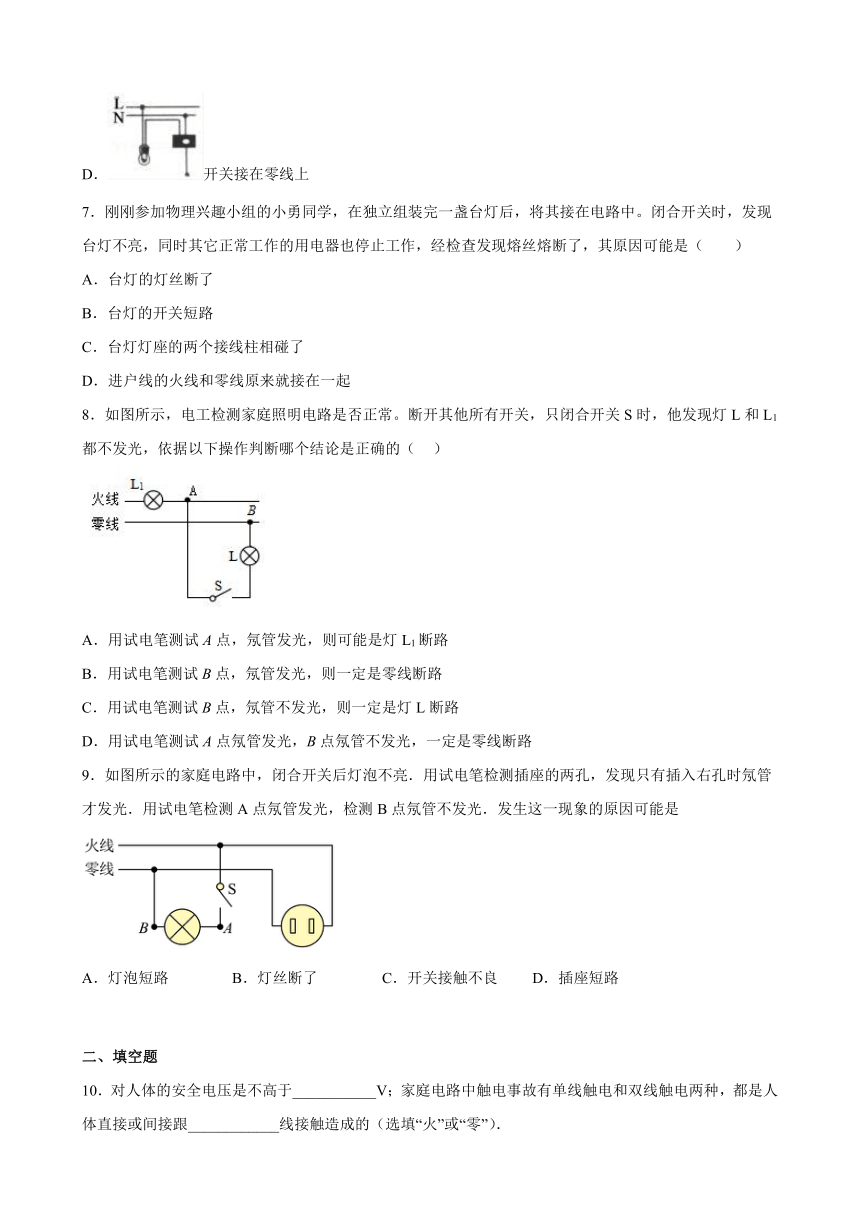

D．开关接在零线上
7．刚刚参加物理兴趣小组的小勇同学，在独立组装完一盏台灯后，将其接在电路中。闭合开关时，发现台灯不亮，同时其它正常工作的用电器也停止工作，经检查发现熔丝熔断了，其原因可能是（　　）
A．台灯的灯丝断了
B．台灯的开关短路
C．台灯灯座的两个接线柱相碰了
D．进户线的火线和零线原来就接在一起
8．如图所示，电工检测家庭照明电路是否正常。断开其他所有开关，只闭合开关S时，他发现灯L和L1都不发光，依据以下操作判断哪个结论是正确的（ ）
A．用试电笔测试A点，氖管发光，则可能是灯L1断路
B．用试电笔测试B点，氖管发光，则一定是零线断路
C．用试电笔测试B点，氖管不发光，则一定是灯L断路
D．用试电笔测试A点氖管发光，B点氖管不发光，一定是零线断路
9．如图所示的家庭电路中，闭合开关后灯泡不亮．用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光．用试电笔检测A点氖管发光，检测B点氖管不发光．发生这一现象的原因可能是
A．灯泡短路 B．灯丝断了 C．开关接触不良 D．插座短路
二、填空题
10．对人体的安全电压是不高于___________V；家庭电路中触电事故有单线触电和双线触电两种，都是人体直接或间接跟____________线接触造成的（选填“火”或“零”）．

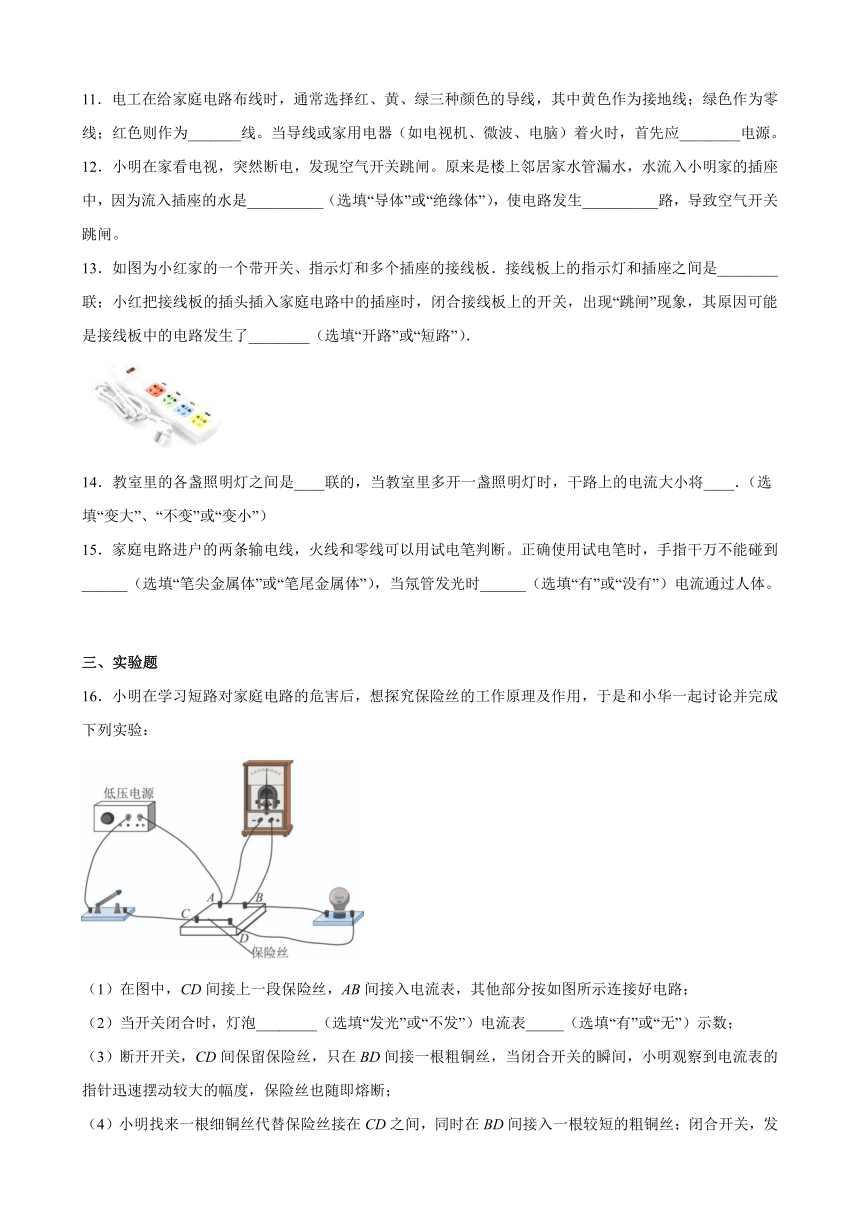

11．电工在给家庭电路布线时，通常选择红、黄、绿三种颜色的导线，其中黄色作为接地线；绿色作为零线；红色则作为_______线。当导线或家用电器（如电视机、微波、电脑）着火时，首先应________电源。
12．小明在家看电视，突然断电，发现空气开关跳闸。原来是楼上邻居家水管漏水，水流入小明家的插座中，因为流入插座的水是__________（选填“导体”或“绝缘体”），使电路发生__________路，导致空气开关跳闸。
13．如图为小红家的一个带开关、指示灯和多个插座的接线板．接线板上的指示灯和插座之间是________联；小红把接线板的插头插入家庭电路中的插座时，闭合接线板上的开关，出现“跳闸”现象，其原因可能是接线板中的电路发生了________（选填“开路”或“短路”）．

14．教室里的各盏照明灯之间是____联的，当教室里多开一盏照明灯时，干路上的电流大小将____．（选填“变大”、“不变”或“变小”）
15．家庭电路进户的两条输电线，火线和零线可以用试电笔判断。正确使用试电笔时，手指干万不能碰到______（选填“笔尖金属体”或“笔尾金属体”），当氖管发光时______（选填“有”或“没有”）电流通过人体。
三、实验题
16．小明在学习短路对家庭电路的危害后，想探究保险丝的工作原理及作用，于是和小华一起讨论并完成下列实验：
（1）在图中，CD间接上一段保险丝，AB间接入电流表，其他部分按如图所示连接好电路；
（2）当开关闭合时，灯泡________（选填“发光”或“不发”）电流表_____（选填“有”或“无”）示数；
（3）断开开关，CD间保留保险丝，只在BD间接一根粗铜丝，当闭合开关的瞬间，小明观察到电流表的指针迅速摆动较大的幅度，保险丝也随即熔断；
（4）小明找来一根细铜丝代替保险丝接在CD之间，同时在BD间接入一根较短的粗铜丝；闭合开关，发现电流表的示数超过量程，灯泡________（选填“发光”或“不发光”），细铜丝发热明显，粗铜丝发热不明显，电流表损坏。
【分析论证】
①根据欧姆定律知道，铜丝的电阻较小，闭合开关的瞬间，线路中的电流较________，从而造成电流表超过量程而烧坏电流表；
②细铜丝的电阻比粗铜丝电阻大很多，在电流相同时，根据P=I2R可知，导体的电功率跟电阻成比，所以细铜丝的电功率比粗铜丝的电功率________（选填“大”或“小”），因此细铜丝的温度升高明显；
③根据上述分析，在没有保险丝的情况下，________（选填“能”或“不能”）用铜丝代替保险丝。
17．亲爱的同学，请利用你所掌握的实验技能回答下列问题。
（1）如图甲，这是一种家用电力检测仪的部分截图，它当前测量的是________（填物理量），示数是________；
（2）如图乙所示，这是某试电笔的结构图，其外壳为透明绝缘体，安装时________，（选填“能”或“不能”）调换氖管与电阻的位置，使用时，手的________（选填“要”或“不要”）接触笔卡；
（3）家庭电路中，检测电路故障时，电工师傅常用一只额定电压为220V的灯泡L0（检验灯泡），放在保险丝位置上，并且断开保险丝，来检查家庭电路中每个支路的情况，如图丙所示，当S闭合时，再逐一闭合S1、S2、S3（每次只闭合其中的一个开关）可能出现下列几种现象，请你根据所提供的现象判断电路的状态（选填“短路”“断路”或“正常”）
①L0不亮，说明该支路________；
②L0正常发光，说明该支路________；
③L0发光呈暗红色，说明该支路________。
参考答案：
1．B
【解析】空气开关自动跳闸的原因是电流过大，引起家庭电路中电流过大的原因有两个，短路或总功率过大．
A、开关中两线相碰，只是开关不起作用，用电器总是工作，并不是短路，不会引起电流过大，“空气开关”不会自动“跳闸”，故A不符合题意；
B、双孔插座一孔接火线，一孔接零线，两线相碰相当于直接把火线和零线接通，这是短路，会引起电流过大，“空气开关”会自动“跳闸”，故B符合题意；
C、灯丝断了，是断路，电路中没有电流，“空气开关”不会自动“跳闸”，故C不符合题意；
D、插头插座接触不良，是断路，电路中没有电流，“空气开关”不会自动“跳闸”，故D不符合题意．
【点睛】记住家庭电路中电流过大的现象是保险丝熔断或空气开关跳闸，电流过大的原因是总功率过大或短路，能够在实际情境中判断出是什么原因造成的电流过大．
2．D
【解析】A．电冰箱连入三孔插座后，电灯与电冰箱是并联的，故A错误；
B．A点在火线上，用试电笔接触火线会使氖管发光，故B错误；
C．为用电安全，开关与插座串联时，开关控制火线，所以应在甲处安装开关，乙处安装插座，故C错误；
D．站在地上的人若用手直接接触A点，人体将火线与大地连通，有电流通过人体，会有触电危险，故D正确。
故选D。
3．C
【分析】根据题中“灯泡L0（检验灯泡）来检查照明电路中每个支路的情况”可知，本题考查电路故障分析，根据家庭电路故障分析的方法，运用电路的三种状态进行判断．
【解析】当只闭合S、S1时，L0不亮，说明电路是断路状态；
当只闭合S、S2时，L0发光呈暗红色时，L0与L2是串联，两个灯得到的电压小于220V，故不能正常发光，反而说明电路是正常的；
当只闭合S、S3时，当L0能正常发光，说明L0得到了220V的电压，该支路是发生了短路．
故选C．
4．D
【解析】A．三脚插头最上面的脚长一些，其与用电器的金属外壳相连，接金属外壳的长插脚比其它两脚稍长一些．这样插插头时能使家用电器的金属外壳先接地，拔插头时能使金属外壳后离开地线，即使家用电器因绝缘不好“漏电”，也会使电流通过导线导入大地，人也就不会触电，故A错误；
B．B、C两插脚分别与电冰箱内部工作电路两端相连，故B错误；
C．C插头对应三孔插座的左边，即应该是零线，B插头对应三孔插座的右边，应该是火线，故C错误；
D．插入插座时，电冰箱的金属外壳通过插脚A与大地相连，故D正确；
故选D。
【点睛】重点是家庭电路的连接，注意连接中的细节问题：开关控制火线，灯泡的螺旋套连接零线，本题中可以根据三孔插座的“左零、右火、上地”对应进行判断．
5．A
【解析】A．为了安全电路中必须要有保险丝或空气开关，每个充电桩在安装时都要装漏电保护器，故A符合题意；
B．安装充电桩时，为了安全，要接地线，故B不符合题意；
C．万一有充电桩起火，不能浇水扑灭，应先关闭电源再施救，故C不符合题意；
D．充电线破损时，容易引发电路和触电事故，为了安全使用应更换新导线，故D不符合题意。
故选A。
6．A
【解析】A．有金属外壳的用电器，外壳要保持良好接地，这样当用电器漏电时，会使金属外壳带电，若接上地线，电流就通过地线，流入大地，而防止了触电事故的发生，故A正确；
B．电路中电流过大的原因有两个，一是短路；二是家中使用用电器的总功率过大，所以多个大功率用电器同时使用一个插座，将会使电路中的电流过大，引起火灾，故B错误；
C．由于湿抹布是导体，所以，当用湿抹布接触带电体时，可能会使电源通过人体与大地形成通路，使人触电，故C错误；
D．灯的正确接法是：火线首先接入开关，然后进入灯泡顶端的金属点，最后零线直接进入灯泡的螺旋套；若开关接在零线和灯泡之间，火线直接接在灯泡时，则会当断开开关时，火线和灯泡依然相连，当触及灯泡会发生触电事故，所以开关要接在灯泡和火线之间，故D错误．
7．C
【解析】A．台灯灯丝断了，台灯会不亮，但不会影响其它用电器，故A不合题意；
B．台灯开关短路，开关不起作用，台灯始终是亮的，故B不合题意；
C．台灯灯座的两个接线柱相碰了，闭合开关，台灯灯座短路，会使电路短路，电路中电流过大，熔断保险丝，故C符合题意；
D．进户线的火线和零线原来就接在一起，则其他用电器开始就不会工作，故D不合题意。
故选C。
8．B
【解析】A．用试电笔测试A点，氖管发光，说明火线是连通的，灯L1在火线上，所以不可能是灯L1断路，故A错误；
B．用试电笔测试B点，氖管发光，说明B点与火线相连，那么零线一定是断路的，否则会造成短路，故B正确；
C．用试电笔测试B点，氖管不发光，可能是灯L断路，也可能是火线断路，故C错误；
D．用试电笔测试A点氖管发光，B点氖管不发光，可能是零线断路，也可能是小灯泡断路，故D错误。
故选B。
9．B
【解析】AD．若灯泡短路、插座短路，会使火线和零线连接，造成短路，使保险丝烧断或跳闸，用试电笔测A点氖管不会发光，故AD错；
B．灯丝断了，开关闭合后，A点连接火线，可以使氖管发光；B点与零线相连，不会使氖管发光，符合题意，故B正确；
C．开关接触不良，A点不能连接火线，不会使氖管发光，故C错；
10． 36 火
【解析】对人体来说安全电压不高于36V；触电是强电流通过人体造成的伤害，即人体在电流的回路中，家庭电路触电人一定直接或间接接触火线．
11． 火 切断
【解析】[1]家庭电路中有三根线：火线、零线和地线，其中黄色作为接地线；绿色作为零线；红色则作为火线。
[2]电路发生火灾时要先切断电源，不能带电救火，更不能带电泼水灭火。
12． 导体 短
【解析】[1]纯水是绝缘体，但生活中的水都含有一些导电的粒子，是导体。
[2]插座内流入水后，因为水是导体，使火线和零线不经用电器而连接在一起，发生了短路，导致空气开关跳闸。
13． 并 短路
【解析】接线板上的多个插座与指示灯互不影响，所以它们是并联的；“跳闸”的原因是电路中电流过大，电流过大的原因是接线板中的电路发生了短路，而不是电路断路．
14． 并 变大
【解析】教室里各盏照明灯是并联的，开亮的灯越多，并联的支路越多，总电阻越小；由I=，电源电压不变，则干路中的电流越大．
15． 笔尖金属体 有
【解析】[1] 正确使用试电笔时，如果用手接触笔尖金属体，笔尖电压高，较大的电流通过人体，人就触电了；如果用手接触笔尾金属体，由于试电笔中有一个阻值很大的电阻，所以通过试电笔的电流很小，也即通过人体的电流很小，所以没有危险。因此正确使用试电笔时，手指干万不能碰到笔尖金属体。
[2]当氖管发光时，火线、试电笔、人体、大地构成闭合的回路，因此有电流通过人体。
16． 发光 有 不发光 大 大 不能
【解析】（2）[1][2]当开关闭合时，由图可知，这是一个正常连接的电路，灯泡与保险丝串联，电流表有示数，灯泡发光。
（4）[3]在BD间接一根粗铜丝，此时小灯泡被短路，因此小灯泡不发光。
[4][5][6]由欧姆定律可知，当线路中的电阻比较小时，线路中的电流较大。因为导体的电阻与导体的横截面积、长度和材料有关。因此粗铜丝比细铜丝的电阻小，在电流相同时，根据P=I2R可知，导体的电功率跟电阻成比，所以细铜丝的电功率比粗铜丝的电功率大。因为粗铜丝发热不明显，所以不能用铜丝代替保险丝。
17． 电功率 790.0W 能 要 断路 短路 正常
【解析】（1）[1][2]由图片上的单位W可知，应该是测量功率的，其数值为790.0W。
（2）[3][4]氖管与电阻是串联在一起的，所以可以调换位置，试电笔使用时手指应接触笔卡金属体，使火线、测电笔、人体、大地构成闭合回路，才能使氖管发光。
（3）[5]当L0不亮时，说明电路没有电流通过，支路是断路状态。
[6]当L0能正常发光，说明L0得到了220V的电压，该支路是发生了短路。
[7]L0发光呈暗红色时，说明L0与支路灯泡串联，两个灯得到的电压都小于220V。均不能正常发光，反而说明支路是正常的。
