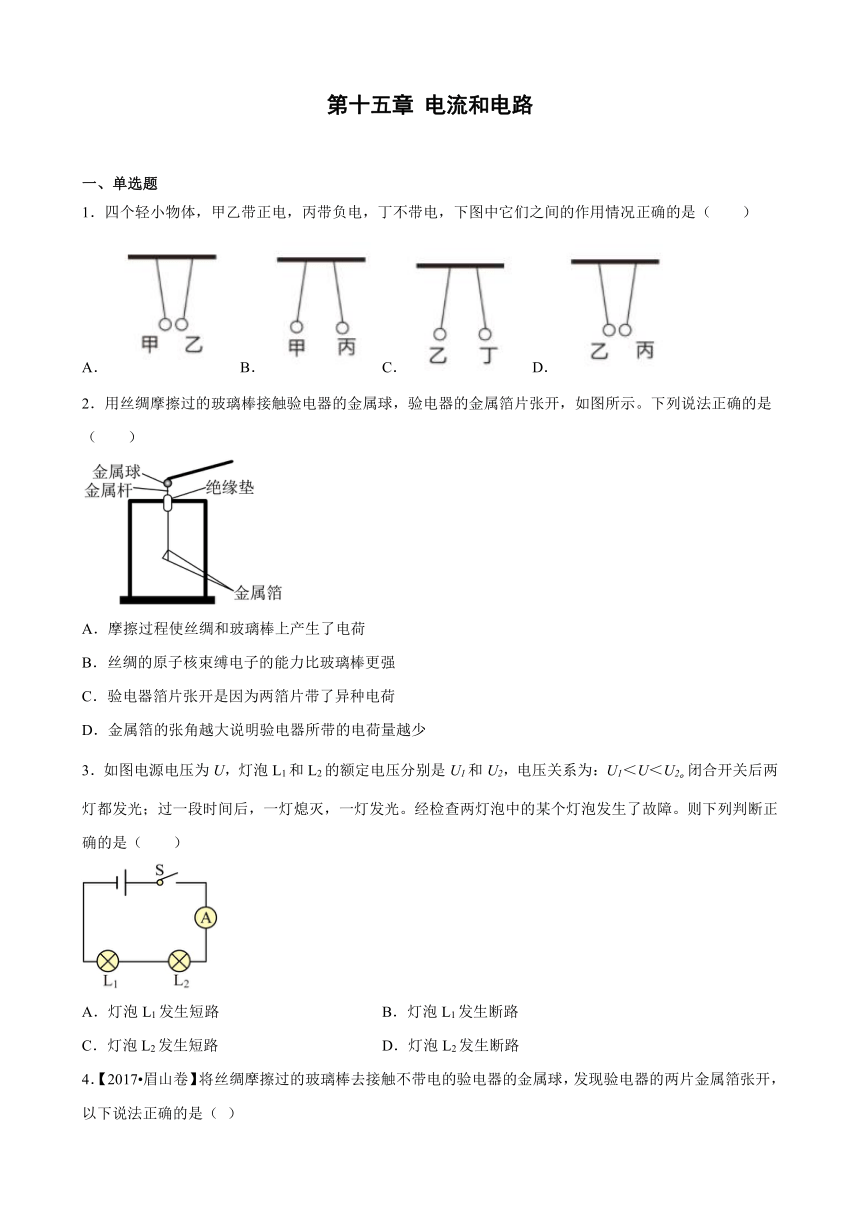

第十五章 电流和电路
一、单选题
1．四个轻小物体，甲乙带正电，丙带负电，丁不带电，下图中它们之间的作用情况正确的是（　　）
A．B． C． D．
2．用丝绸摩擦过的玻璃棒接触验电器的金属球，验电器的金属箔片张开，如图所示。下列说法正确的是（　　）
A．摩擦过程使丝绸和玻璃棒上产生了电荷
B．丝绸的原子核束缚电子的能力比玻璃棒更强
C．验电器箔片张开是因为两箔片带了异种电荷
D．金属箔的张角越大说明验电器所带的电荷量越少
3．如图电源电压为U，灯泡L1和L2的额定电压分别是U1和U2，电压关系为：U1＜U＜U2。闭合开关后两灯都发光；过一段时间后，一灯熄灭，一灯发光。经检查两灯泡中的某个灯泡发生了故障。则下列判断正确的是（　　）
A．灯泡L1发生短路 B．灯泡L1发生断路
C．灯泡L2发生短路 D．灯泡L2发生断路
4．【2017 眉山卷】将丝绸摩擦过的玻璃棒去接触不带电的验电器的金属球，发现验电器的两片金属箔张开，以下说法正确的是（ ）
A．摩擦起电创造了电荷
B．摩擦后丝绸带正电荷
C．金属箔带电是因为玻璃棒上的电子转移到验电器上
D．玻璃棒与验电器接触时，瞬间的电流方向是从玻璃棒到验电器

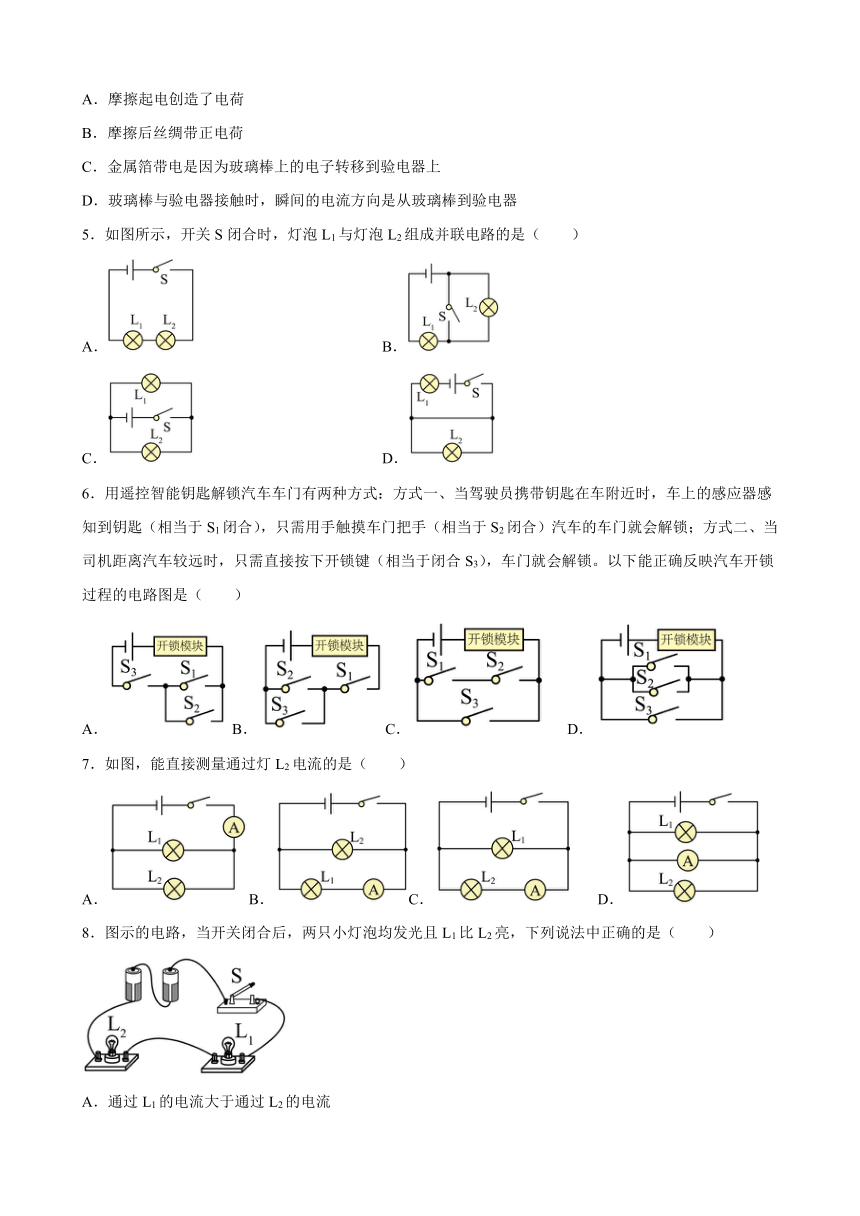

5．如图所示，开关S闭合时，灯泡L1与灯泡L2组成并联电路的是（　　）
A． B．
C． D．
6．用遥控智能钥匙解锁汽车车门有两种方式：方式一、当驾驶员携带钥匙在车附近时，车上的感应器感知到钥匙（相当于S1闭合），只需用手触摸车门把手（相当于S2闭合）汽车的车门就会解锁；方式二、当司机距离汽车较远时，只需直接按下开锁键（相当于闭合S3），车门就会解锁。以下能正确反映汽车开锁过程的电路图是（　　）
A． B．C． D．
7．如图，能直接测量通过灯L2电流的是（　　）
A．B．C． D．
8．图示的电路，当开关闭合后，两只小灯泡均发光且L1比L2亮，下列说法中正确的是（　　）
A．通过L1的电流大于通过L2的电流
B．电路中的电流是由正电荷定向移动形成的
C．干电池对外电路供电时将电能转化为化学能
D．金属导线中自由电子定向移动的方向与电流方向相反

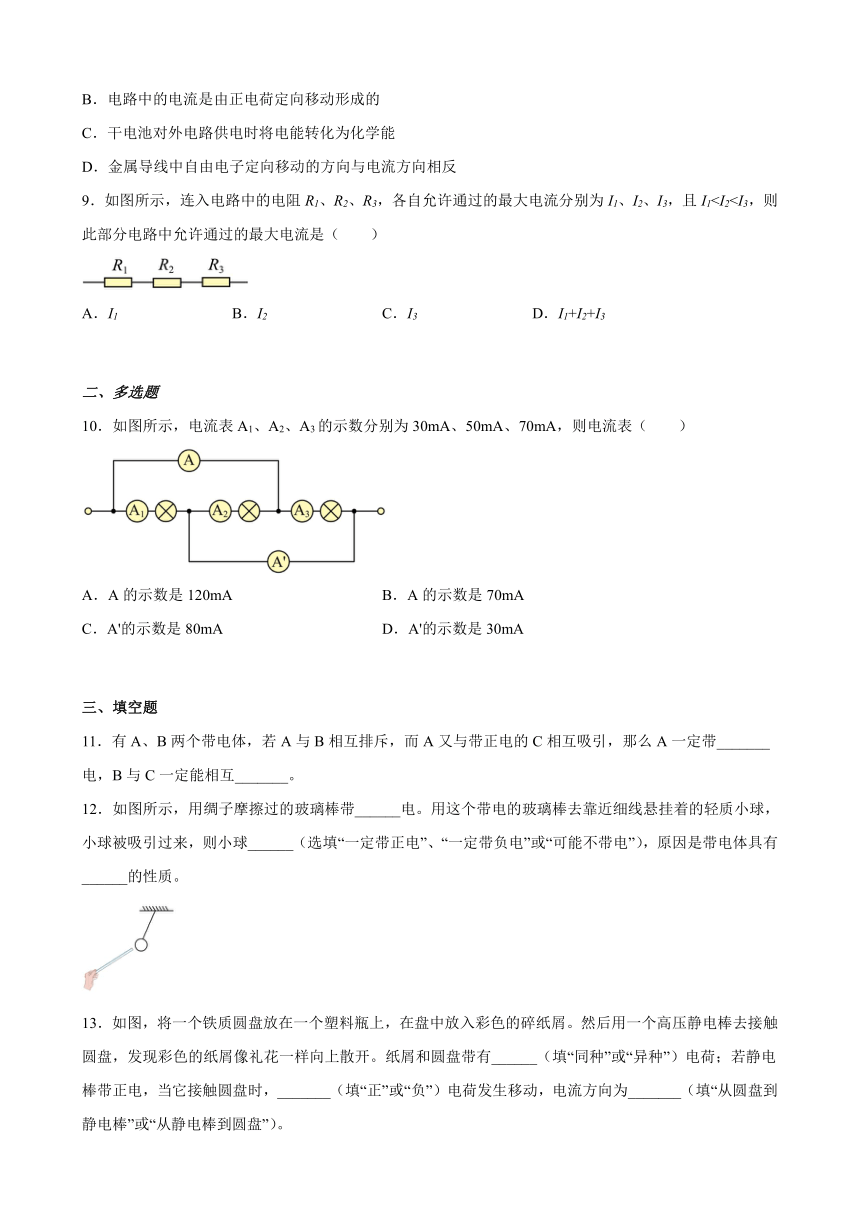

9．如图所示，连入电路中的电阻R1、R2、R3，各自允许通过的最大电流分别为I1、I2、I3，且I1A．I1 B．I2 C．I3 D．I1+I2+I3
二、多选题
10．如图所示，电流表A1、A2、A3的示数分别为30mA、50mA、70mA，则电流表（　　）
A．A的示数是120mA B．A的示数是70mA
C．A'的示数是80mA D．A'的示数是30mA
三、填空题
11．有A、B两个带电体，若A与B相互排斥，而A又与带正电的C相互吸引，那么A一定带_______电，B与C一定能相互_______。
12．如图所示，用绸子摩擦过的玻璃棒带______电。用这个带电的玻璃棒去靠近细线悬挂着的轻质小球，小球被吸引过来，则小球______（选填“一定带正电”、“一定带负电”或“可能不带电”），原因是带电体具有______的性质。
13．如图，将一个铁质圆盘放在一个塑料瓶上，在盘中放入彩色的碎纸屑。然后用一个高压静电棒去接触圆盘，发现彩色的纸屑像礼花一样向上散开。纸屑和圆盘带有______（填“同种”或“异种”）电荷；若静电棒带正电，当它接触圆盘时，_______（填“正”或“负”）电荷发生移动，电流方向为_______（填“从圆盘到静电棒”或“从静电棒到圆盘”）。

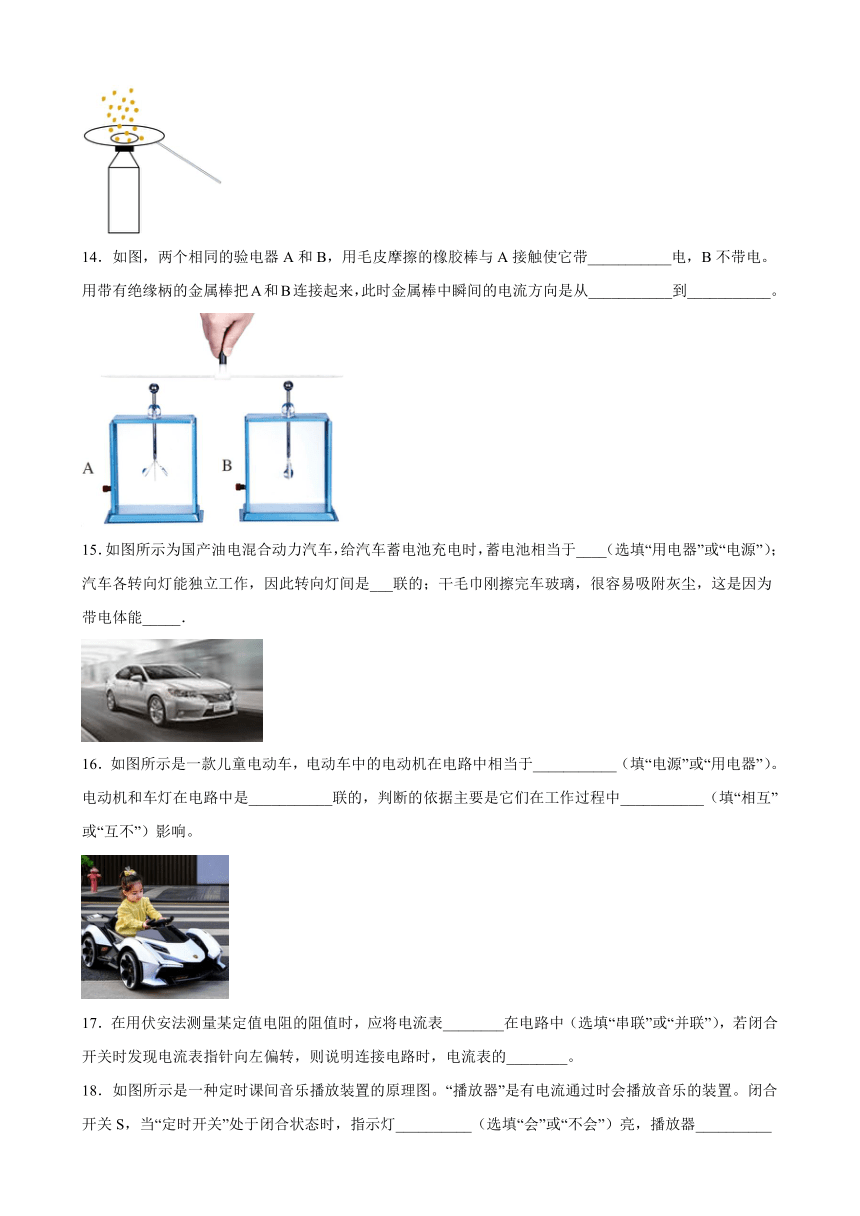

14．如图，两个相同的验电器A和B，用毛皮摩擦的橡胶棒与A接触使它带___________电，B不带电。用带有绝缘柄的金属棒把A和B连接起来，此时金属棒中瞬间的电流方向是从___________到___________。
15．如图所示为国产油电混合动力汽车，给汽车蓄电池充电时，蓄电池相当于____（选填“用电器”或“电源”）；汽车各转向灯能独立工作，因此转向灯间是___联的；干毛巾刚擦完车玻璃，很容易吸附灰尘，这是因为带电体能_____．
16．如图所示是一款儿童电动车，电动车中的电动机在电路中相当于___________（填“电源”或“用电器”）。电动机和车灯在电路中是___________联的，判断的依据主要是它们在工作过程中___________（填“相互”或“互不”）影响。
17．在用伏安法测量某定值电阻的阻值时，应将电流表________在电路中（选填“串联”或“并联”），若闭合开关时发现电流表指针向左偏转，则说明连接电路时，电流表的________。

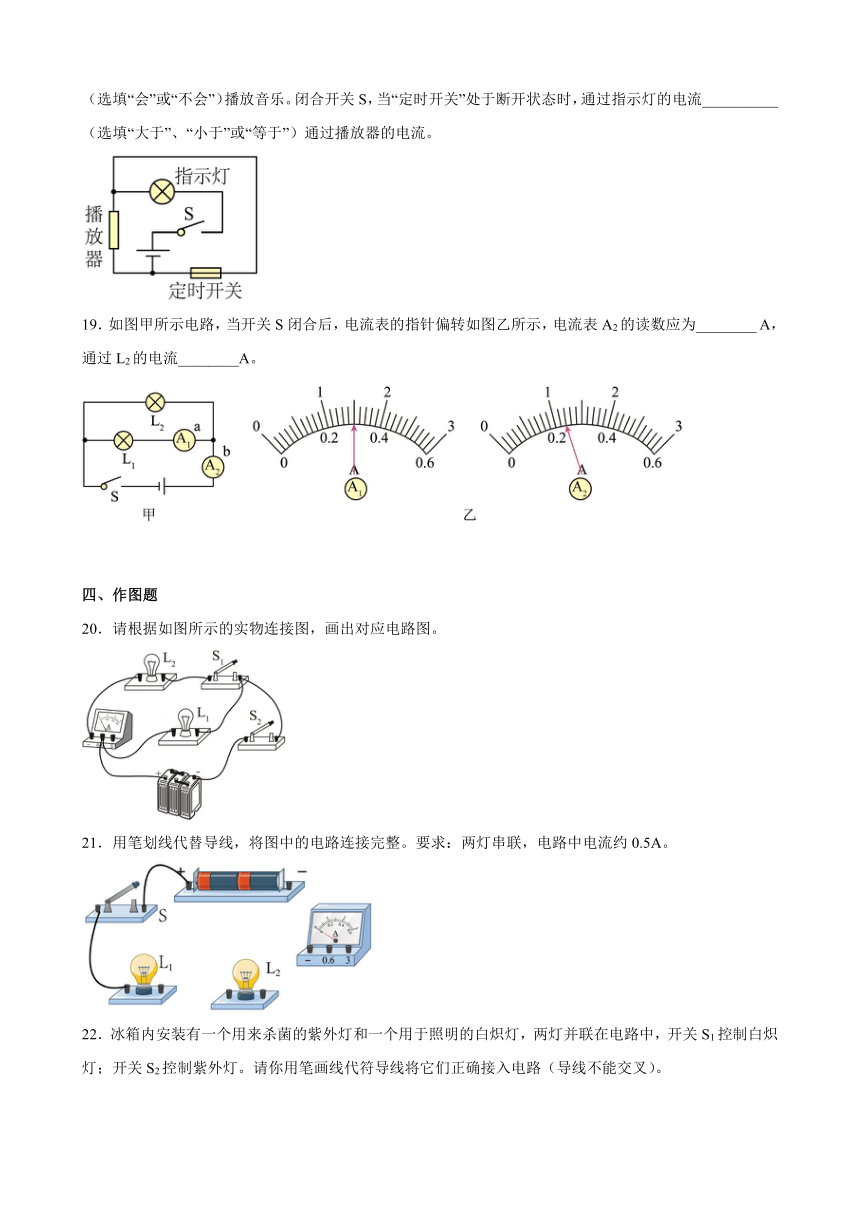

18．如图所示是一种定时课间音乐播放装置的原理图。“播放器”是有电流通过时会播放音乐的装置。闭合开关S，当“定时开关”处于闭合状态时，指示灯__________（选填“会”或“不会”）亮，播放器__________（选填“会”或“不会”）播放音乐。闭合开关S，当“定时开关”处于断开状态时，通过指示灯的电流__________（选填“大于”、“小于”或“等于”）通过播放器的电流。
19．如图甲所示电路，当开关S闭合后，电流表的指针偏转如图乙所示，电流表A2的读数应为________ A，通过L2的电流________A。
四、作图题
20．请根据如图所示的实物连接图，画出对应电路图。
21．用笔划线代替导线，将图中的电路连接完整。要求：两灯串联，电路中电流约0.5A。
22．冰箱内安装有一个用来杀菌的紫外灯和一个用于照明的白炽灯，两灯并联在电路中，开关S1控制白炽灯；开关S2控制紫外灯。请你用笔画线代符导线将它们正确接入电路（导线不能交叉）。
23．请根据图甲电路图，连接好图乙实物电路。
五、实验题
24．如图所示，研究并联电路中干路电流与各支路电流的关系。
（1）以笔画线代替导线，如图，按电路甲把实物图乙连接起来_______（导线不许交叉）。
（2）连完电路后，闭合开关，三个电流表的示数如图所示，则A1的示数I1是__A。A2的示数I2是__A，A3的示数I是__A。
（3）由上述三个电流的数值，可近似得出电流关系式为：__。
25．小明和同组的同学们一起做“探究并联电路中的电流关系”的实验，以下是他们的部分实验过程：
（1）连接电路时，开关应该处于 ___________状态；
（2）甲图为小明连接好的电路，他正想闭合开关，另一同学发现电路有错误，提示他如果闭合开关，电路会处于 ___________状态；
（3）小明正确连接电路后，闭合开关前，发现电流表指针的位置如图乙所示，原因是：___________；改正错误后连接好电路试触，发现电流表指针的偏转仍如图乙所示，为使读数更精确，接下来的操作是：___________；
（4）闭合开关进行实验，测出电路中的电流如图丙所示，则该处电流大小是 ___________A；
（5）如表是小亮在实验中用两盏规格相同的小灯泡测得的实验数据，由数据小亮得出的结论是：在并联电路中，干路电流等于各支路电流之和，且各支路的电流相等。请指出小亮在探究过程中的两个不妥之处：___________、___________。
通过灯L1的电流I1/A 通过L2的电流I2/A 干路的电流I/A
0.14 0.14 0.28
参考答案：
1．D
【解析】A．由于甲乙带正电，所以甲、乙互相排斥，故A错误；
B．甲、丙带异种电荷，应该互相吸引，故B错误；
C．乙带正电，丁不带电，二者应互相吸引，故C错误；
D．乙带正电，丙带负电，异种电荷互相吸引，故D正确。
故选D。
2．B
【解析】A．摩擦起电现象是通过摩擦的方式使电荷发生了转移，而不是产生了电荷，故A错误；
B．丝绸和玻璃棒摩擦的过程中，玻璃棒原子核束缚电子的能力弱，故B正确；
C．验电器箔片张开是因为带了同种电荷，同种电荷相互排斥，故C错误；
D．玻璃棒接触验电器的金属球时，验电器的金属箔片张开的角度越大，表明此时验电器所带的电荷越多，带点的物体所带的电荷量就越大，故D错误。
故选B。
3．A
【解析】由电路图可知，两灯泡串联，电流表测量电路电流；
A．若灯泡L1发生短路，则电路为只有L2的电路，灯泡L2两端电压等于电源电压，由于U＜U2，所以灯泡L1不发光，灯泡L2发光，故A正确；
BD．若灯泡L1发生断路或灯泡L2发生断路，则整个电路都不能工作，即两个灯泡都不发光，故BD错误；
C．若灯泡L2发生短路，则电路为只有L1的电路，灯泡L1两端电压等于电源电压，由于U1＜U，所以灯泡L1会被烧坏，烧坏后，两灯泡都不发光，故C错误。
故选A。
4．D
【解析】A．摩擦起电的实质是电荷的转移，在摩擦起电中并没有创造电荷，故A错误；
B．丝绸摩擦这的玻璃棒带正电荷，摩擦后丝绸带负电荷，故B错误；
C．当带正电的玻璃棒靠近验电器的金属球时，玻璃棒上的正电荷吸引验电器上的负电荷（自由电子），验电器上的电子转移到玻璃棒上，由于验电器的金属箔片少了带负电的电子而带正电，故C错误；
D．因为电流方向与电子移动的方向相反，故电流从玻璃棒到验电器，故D正确。
故选D。
5．C
【解析】A．图中电流只有一条路径，依次经过这两个灯，因此两个灯泡串联电路，故A不符合题意；
B．图中开关断开时，两灯组成串联电路，开关闭合时，灯L2被短路，故B不符合题意；
C．图中开关闭合时，电流有两条路径，分别经过这两个灯，是并联电路，故C符合题意；
D．图中开关闭合时，灯泡L2被短路，只有L1的简单电路，故D不符合题意．
故选C．
6．C
【解析】A．方式一要求同时闭合S1、S2才可以解锁，A图中闭合S1、S2，电路断路，不能开锁，故A不符合题意；
B．方式二只需要闭合S3车门就会解锁。B图中闭合S3，电路断路，不能开锁，故B不符合题意；
C．C图中，闭合S1和S2车门可解锁；闭合S3，车门可解锁。两种解锁方式互不影响，符合题目设计要求，故C符合题意；
D．方式一要求同时闭合S1、S2才可以解锁，而D图中单独闭合S1或S2，都可以解锁，与设计要求不符合，故D不符合题意。
故选C。
7．C
【解析】A．电流表测量干路电流，故A不符合题意；
B．电流表测量灯泡L1的电流，故B不符合题意；
C．电流表与灯泡L2串联，故测量灯泡L2的电流，故C符合题意；
D．电流表直接串联在电源两端，造成了电源短路，故D不符合题意。
故选C。
8．D
【解析】A．串联电路中电流处处相等，由图知两灯串联，则流过L1的电流与流过L2电流大小相等，故A错误；
B．铜导线中含有大量的自由电子，开关闭合后，该电路中的电流是由自由电子定向移动形成的，故B错误；
C．干电池工作时，将化学能转化为电能，故C错误；
D．物理学中规定正电荷定向移动的方向为电流方向，而电子带负电，所以金属导线中自由电子定向移动的方向与电流方向相反，故D正确。
故选D。
9．A
【解析】由图可知，电阻R1、R2、R3串联接入电路中，根据串联电路的电流特点，各处的电流大小相等，因为I1故选A。
10．AC
【解析】AB．电流表A2测量左边的灯泡的电流，A2测量中间灯泡的电流，A3测量右边灯泡的电流，电流经过电流表A后分流，一条支路经过电流表A2和中间的灯泡，另外一条支路经过A3、右边的灯泡，故电流表A的示数是电流表A2和A3之和，故电流表A的示数为
故A正确，B错误；
CD．经过电流表A1和最左边的灯泡的电流与经过中间灯泡和A2后汇合再经过电流表A'，故电流表A'的电流为
故C正确，D错误。
故选AC。
11． 负 吸引
【解析】[1][2]电荷间的作用规律是：同种电荷相互排斥，异种电荷互相吸引；A、B两个带电体，若A与B相互排斥，说明A和B带同种电荷；而A又与带正电的C相互吸引，那么A一定带负电；则B也带负电，故带负电的B与带正电的C相互吸引。
12． 正 可能不带电 吸引轻小物体
【解析】[1]根据正负电荷的定义可知，与丝绸摩擦过的玻璃棒所带的电荷是正电荷。
[2][3]用带有正电荷的玻璃棒去靠近用轻质小球时，小球被被吸引过来，由于异种电荷相互吸引，所以小球可能带负电，但是由于带电体具有吸引轻小物体的性质，所以小球也可能不带电。
13． 同种 负 从静电棒到圆盘
【解析】[1]用一个高压静电棒去接触圆盘，发现彩色的纸屑像礼花一样向上散开，说明纸屑和圆盘相互排斥，由于同种电荷相互排斥，所以纸屑和圆盘带有同种电荷。
[2][3]若静电棒带正电，当它接触圆盘时，圆盘也带正电，所以圆盘失去了电子，电子的方向从圆盘到静电棒，由于电子是负电荷，电流的方向与电子定向移动的方向相反，所以电流方向为从静电棒到圆盘。
14． 负 B A
【解析】[1][2][3]毛皮摩擦过的橡胶棒带负电（有多余的电子），用和毛皮摩擦过的橡胶棒和A接触后金属箔张开，则验电器A由于得到电子而带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来，A中的部分电子（负电荷）会转移到B上，所以验电器B的金属箔也会带负电而张开；电流的方向与负电荷定向移动的方向相反，因此瞬间电流的方向是由B到A。
15．用电器 并 吸引轻小物体
【解析】（1）给汽车蓄电池充电时，蓄电池消耗电能，所以相当于用电器；
（2）汽车各转向灯能独立工作，互不影响，因此转向灯是并联的；
（3）干毛巾刚擦完车玻璃，很容易吸附灰尘，这是毛由摩擦起电，带电体能吸引轻小物体．
16． 用电器 并 互不
【解析】[1]电动车中的电动机在电路中工作时会消耗电能，相当于用电器。
[2][3]电动机和车灯能独立工作、互不影响，在电路中是并联的。
17． 串联 正负接线柱接反了
【解析】[1]在用伏安法测量某定值电阻的阻值时，由于电流表的电阻很小，与用电器并联通过的电流会很大，毁坏电流表，故应将电流表串联在电路中。
[2]电流表连接时，正接线柱靠近电源正极，负接线柱靠近电源负极，电流表的指针向右偏转；若闭合开关时发现电流表指针向左偏转，则说明连接电路时，电流表的正负接线柱接反了。
18． 会 不会 等于
【解析】[1]闭合开关S，当“定时开关”处于闭合状态时，电流从电池的正极出发，经过开关、灯泡、经过指示灯后经过定时开关，电流经过指示灯，不经过播放器，故指示灯亮。
[2]电流不经过播放器，播放器不会播放音乐。
[3] 闭合开关S，当“定时开关”处于断开状态时，指示灯与播放器串联，故电流处处相等，故通过指示灯的电流等于通过播放器的电流。
19． 1.2 0.9
【解析】[1]由电路图知道，两灯泡并联，电流表A1 测L1 支路的电流，电流表A2 测干路电流，因并联电路中干路电流等于各支路电流之和，且支路电流表A1指针的偏角大于干路电流表A2指针的偏角，所以，支路电流表A1的量程为0～0.6A，分度值为0.02A，通电流表A1 的示数是I1=0.3A，干路电流表A2的量程为0～3A，分度值为0.1A，干路电流即电流表A2的示数是I=1.2A；
[2]由并联电路中干路电流等于各支路电流之和知道，通过L2 的电流是：
I2 =I-I1 =1.2A-0.3A=0.9A。
20．
【解析】观察实物图，闭合两个开关，根据电流的流法可知，电流从正极开始分支，一支经电流表、灯泡L2、开关S1；另一支经灯泡L1，然后共同经开关S2回到负极；如下图所示。
21．
【解析】要求：两灯串联，电流从正极出发，流经开关、L1、L2、电流表最后回到电源负极。电路中电流约0.5A，所以L2右端与电流表0.6A接线柱连接，作图如下：
22．
【解析】根据题目要求，两灯并联，开关S1串联在白炽灯支路上，开关S2串联在紫外灯支路上，实物图连接如图所示：
23．
【解析】由图知，两灯泡并联，开关S1与灯L1串联，开关S2串联在干路中，且靠近电源的正极，电路图如图所示
。
24． 0.32 0.58 0.9 I1+I2=I3
【解析】[1]由电路图画实物图可以从电源正极开始经过开关、电流表A3，分支后分别使L1与A1串联；使L2与A2串联，最后汇合回到负极，连接电路图如图
[2]由图可知电流表A1的量程是小量程，读数为0.32A；
[3]电流表A2的量程为小量程，读数为0.58A；
[4]电流表A3的量程为大量程，读数为0.9A；
[5]由具体数据可得I＝I1＋I2。
25． 断开 短路 电流表没有调零 断开开关，接电流表的0～0.6A量程 0.3 选用的灯泡规格相同 实验次数太少
【解析】（1）[1]连接电路时，为保护电路开关应该处于断开状态。
（2）[2]甲图中，如果闭合开关，电流经开关、电流表可以不经过用电器直接回到电源的负极，会造成短路，除了两只灯都不亮以外，还有可能烧坏电源和电流表。
（3）[3]闭合开关前，电流表指针的位置如图乙所示，指针没有指在零刻度线处，说明电流表没有调零。
[4]调零后试触，发现电流表指针的偏转仍如图乙所示，则指针偏转角度过小，说明电流表量程选择过大，为使读数更精确，接下来的操作是：断开开关，接电流表的0～0.6A量程。
（4）[5]由图丙可知，电流表选用小量程，则分度值为0.02A，该处电流大小是0.3A。
（5）[6][7]由题意可知，小亮在此实验中选择了相同规格的两个小灯泡，得出各支路电流相等这个结论，灯泡的选择具有特殊性，他应该选择两个不同规格的灯泡进行实验；同时，由表格看出，只做了一次实验就得出结论，因为实验次数太少，得出的结论具有偶然性，因此，为得出普遍性的结论，要换用不同规格的灯泡多次测量。
