第十九章 生活用电 期末复习题 2022－2023学年人教版九年级物理全册（辽宁地区）（含答案）

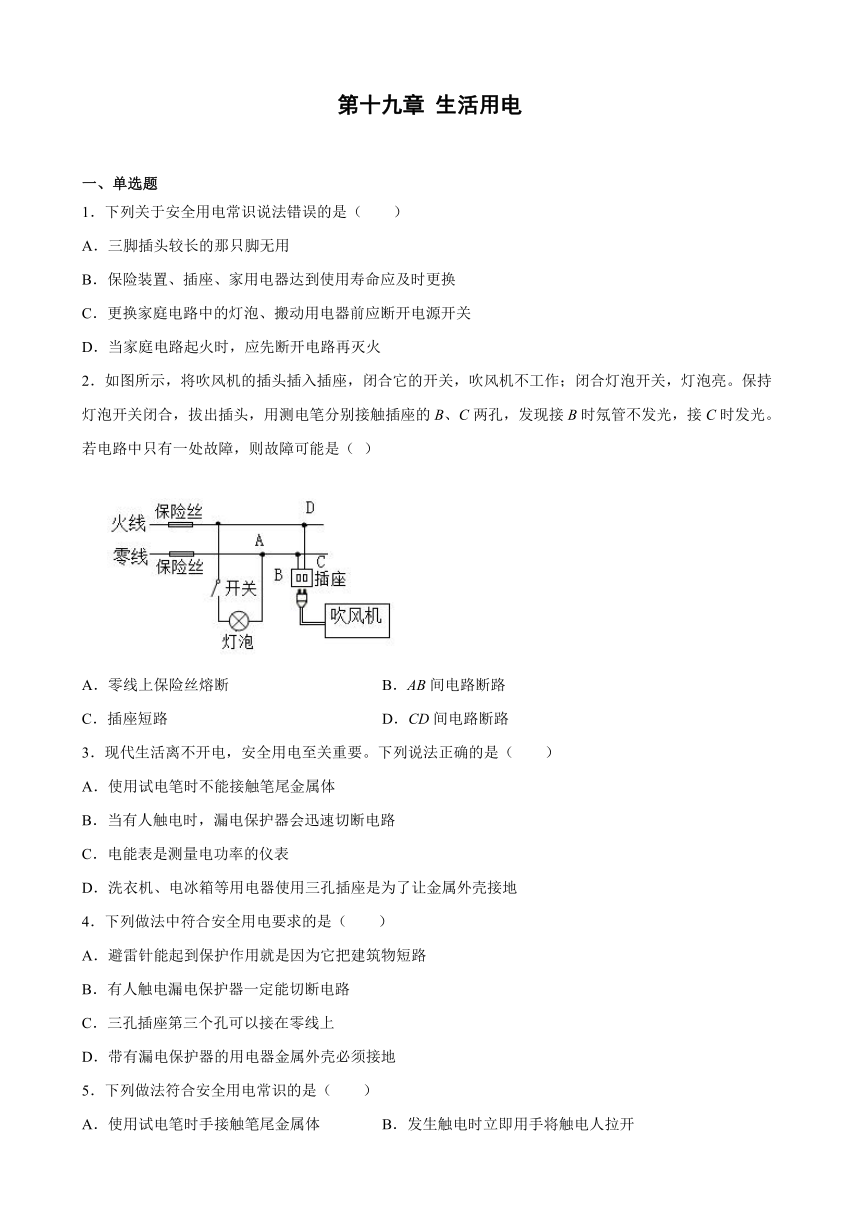

第十九章 生活用电
一、单选题
1．下列关于安全用电常识说法错误的是（　　）
A．三脚插头较长的那只脚无用
B．保险装置、插座、家用电器达到使用寿命应及时更换
C．更换家庭电路中的灯泡、搬动用电器前应断开电源开关
D．当家庭电路起火时，应先断开电路再灭火
2．如图所示，将吹风机的插头插入插座，闭合它的开关，吹风机不工作；闭合灯泡开关，灯泡亮。保持灯泡开关闭合，拔出插头，用测电笔分别接触插座的B、C两孔，发现接B时氖管不发光，接C时发光。若电路中只有一处故障，则故障可能是（ ）
A．零线上保险丝熔断 B．AB间电路断路
C．插座短路 D．CD间电路断路
3．现代生活离不开电，安全用电至关重要。下列说法正确的是（　　）
A．使用试电笔时不能接触笔尾金属体
B．当有人触电时，漏电保护器会迅速切断电路
C．电能表是测量电功率的仪表
D．洗衣机、电冰箱等用电器使用三孔插座是为了让金属外壳接地
4．下列做法中符合安全用电要求的是（　　）
A．避雷针能起到保护作用就是因为它把建筑物短路
B．有人触电漏电保护器一定能切断电路
C．三孔插座第三个孔可以接在零线上
D．带有漏电保护器的用电器金属外壳必须接地
5．下列做法符合安全用电常识的是（　　）
A．使用试电笔时手接触笔尾金属体 B．发生触电时立即用手将触电人拉开
C．电饭锅的三脚插头改用两脚插头使用 D．多个大功率用电器同时共用一个插排

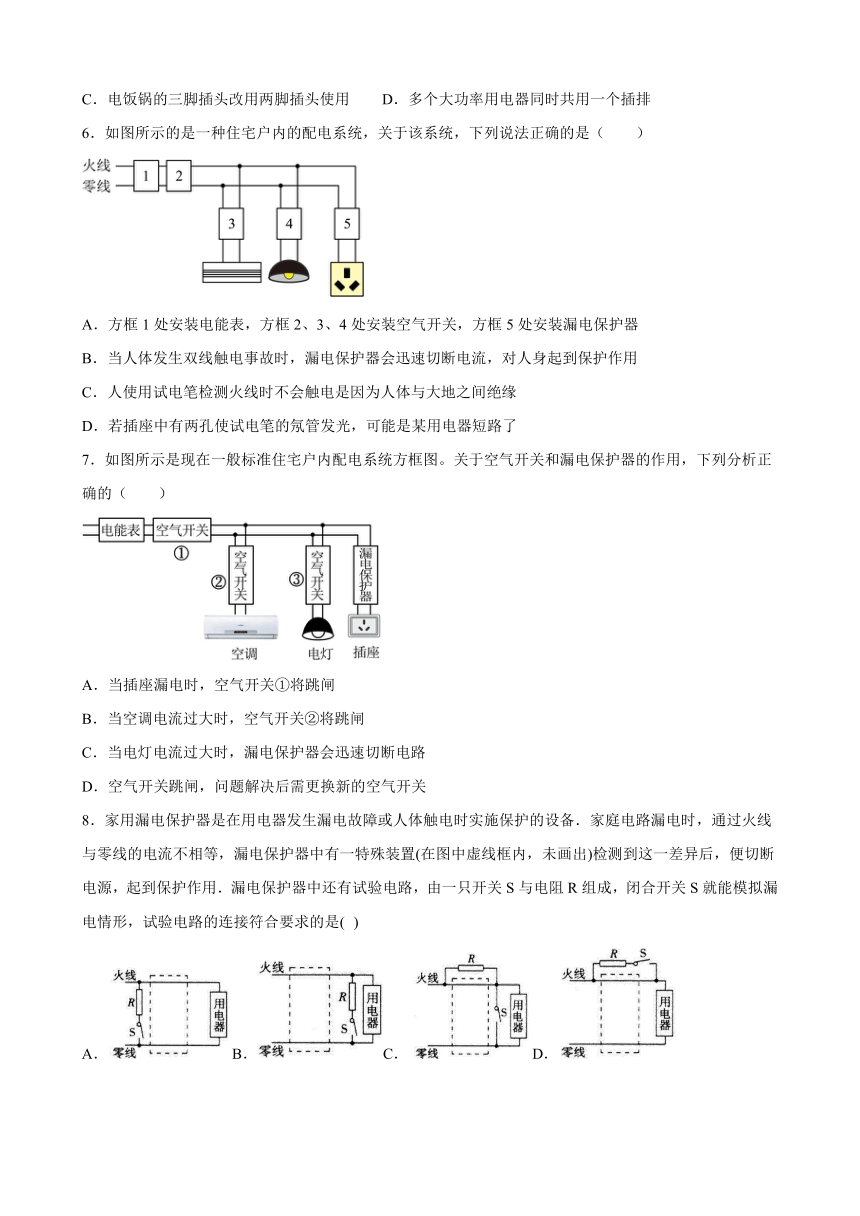

6．如图所示的是一种住宅户内的配电系统，关于该系统，下列说法正确的是（　　）
A．方框1处安装电能表，方框2、3、4处安装空气开关，方框5处安装漏电保护器
B．当人体发生双线触电事故时，漏电保护器会迅速切断电流，对人身起到保护作用
C．人使用试电笔检测火线时不会触电是因为人体与大地之间绝缘
D．若插座中有两孔使试电笔的氖管发光，可能是某用电器短路了
7．如图所示是现在一般标准住宅户内配电系统方框图。关于空气开关和漏电保护器的作用，下列分析正确的（　　）
A．当插座漏电时，空气开关①将跳闸
B．当空调电流过大时，空气开关②将跳闸
C．当电灯电流过大时，漏电保护器会迅速切断电路
D．空气开关跳闸，问题解决后需更换新的空气开关
8．家用漏电保护器是在用电器发生漏电故障或人体触电时实施保护的设备．家庭电路漏电时，通过火线与零线的电流不相等，漏电保护器中有一特殊装置(在图中虚线框内，未画出)检测到这一差异后，便切断电源，起到保护作用．漏电保护器中还有试验电路，由一只开关S与电阻R组成，闭合开关S就能模拟漏电情形，试验电路的连接符合要求的是( )
A． B．C． D．
二、多选题

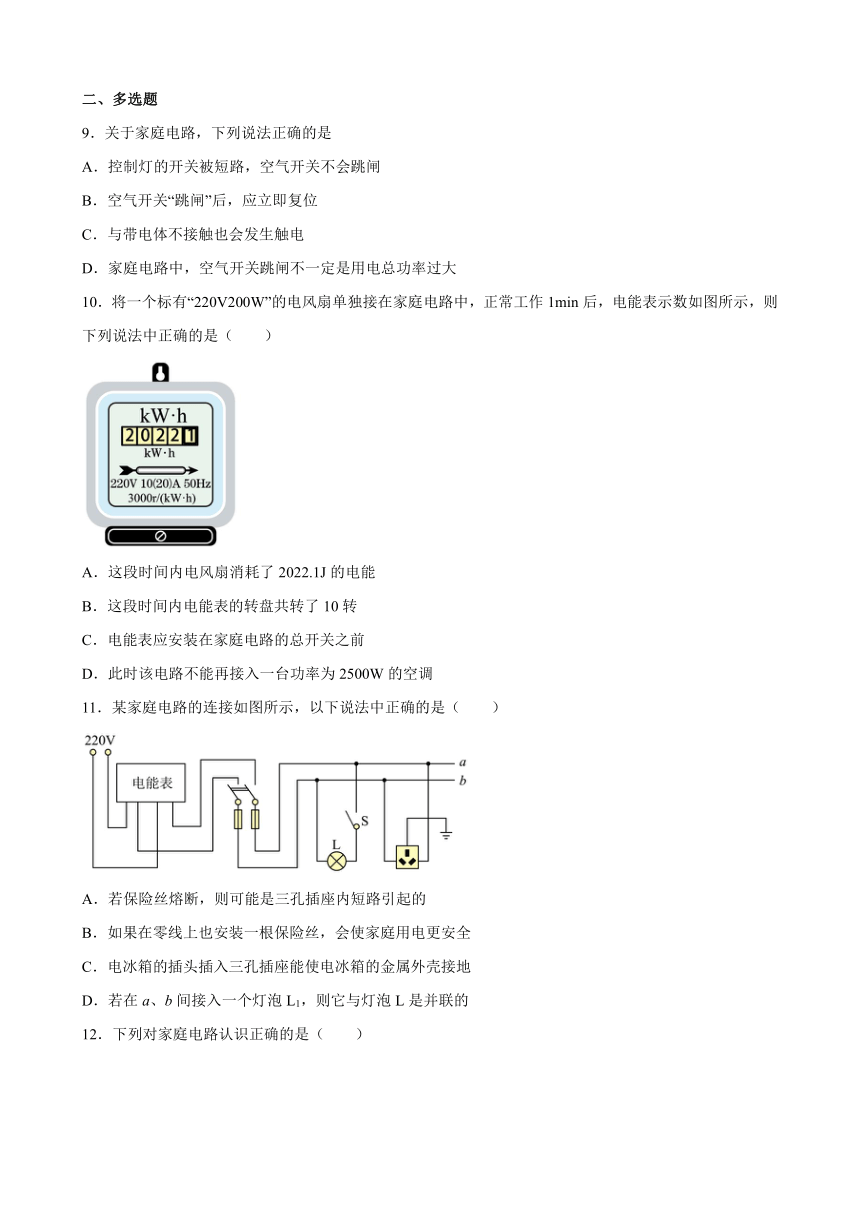

9．关于家庭电路，下列说法正确的是
A．控制灯的开关被短路，空气开关不会跳闸
B．空气开关“跳闸”后，应立即复位
C．与带电体不接触也会发生触电
D．家庭电路中，空气开关跳闸不一定是用电总功率过大
10．将一个标有“220V200W”的电风扇单独接在家庭电路中，正常工作1min后，电能表示数如图所示，则下列说法中正确的是（　　）
A．这段时间内电风扇消耗了2022.1J的电能
B．这段时间内电能表的转盘共转了10转
C．电能表应安装在家庭电路的总开关之前
D．此时该电路不能再接入一台功率为2500W的空调
11．某家庭电路的连接如图所示，以下说法中正确的是（　　）
A．若保险丝熔断，则可能是三孔插座内短路引起的
B．如果在零线上也安装一根保险丝，会使家庭用电更安全
C．电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地
D．若在a、b间接入一个灯泡L1，则它与灯泡L是并联的

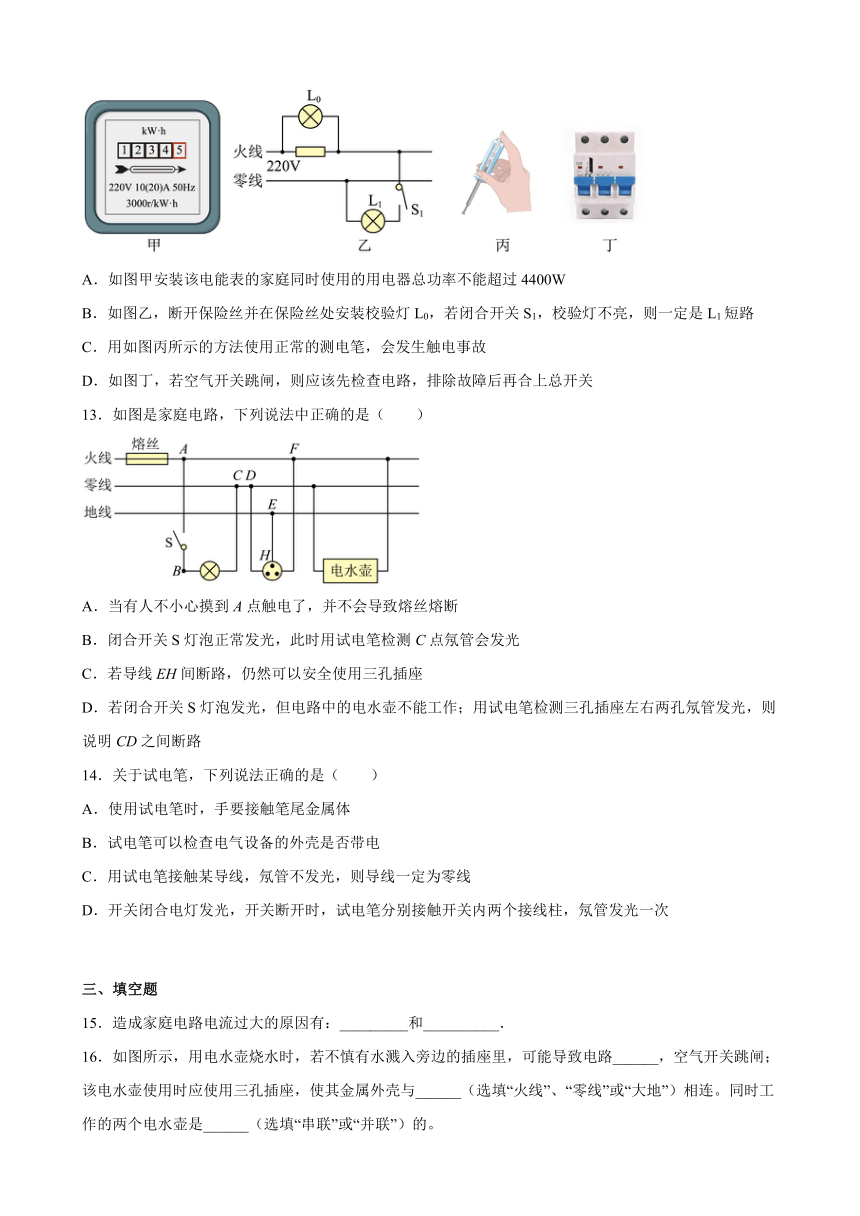

12．下列对家庭电路认识正确的是（　　）
A．如图甲安装该电能表的家庭同时使用的用电器总功率不能超过4400W
B．如图乙，断开保险丝并在保险丝处安装校验灯L0，若闭合开关S1，校验灯不亮，则一定是L1短路
C．用如图丙所示的方法使用正常的测电笔，会发生触电事故
D．如图丁，若空气开关跳闸，则应该先检查电路，排除故障后再合上总开关
13．如图是家庭电路，下列说法中正确的是（　　）
A．当有人不小心摸到A点触电了，并不会导致熔丝熔断
B．闭合开关S灯泡正常发光，此时用试电笔检测C点氖管会发光
C．若导线EH间断路，仍然可以安全使用三孔插座
D．若闭合开关S灯泡发光，但电路中的电水壶不能工作；用试电笔检测三孔插座左右两孔氖管发光，则说明CD之间断路
14．关于试电笔，下列说法正确的是（　　）
A．使用试电笔时，手要接触笔尾金属体
B．试电笔可以检查电气设备的外壳是否带电
C．用试电笔接触某导线，氖管不发光，则导线一定为零线
D．开关闭合电灯发光，开关断开时，试电笔分别接触开关内两个接线柱，氖管发光一次
三、填空题
15．造成家庭电路电流过大的原因有：_________和__________．

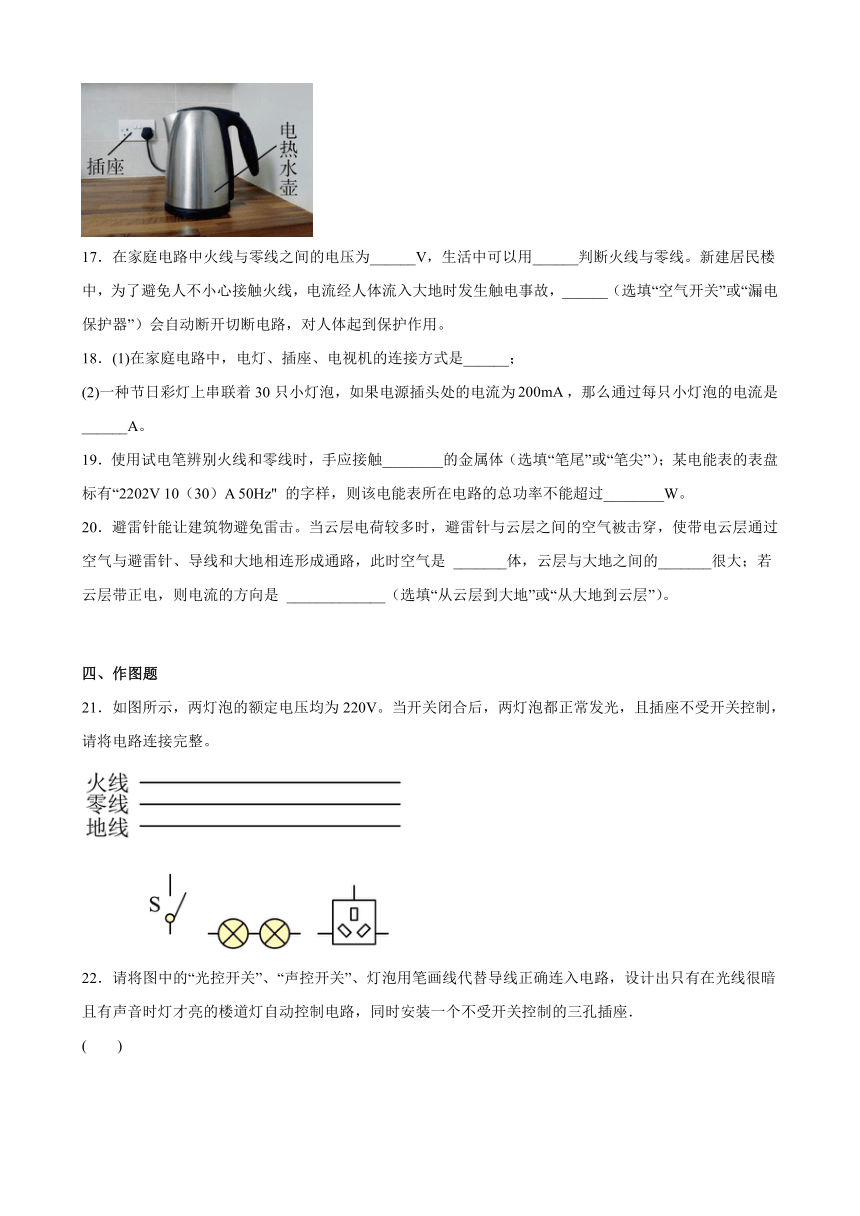

16．如图所示，用电水壶烧水时，若不慎有水溅入旁边的插座里，可能导致电路______，空气开关跳闸；该电水壶使用时应使用三孔插座，使其金属外壳与______（选填“火线”、“零线”或“大地”）相连。同时工作的两个电水壶是______（选填“串联”或“并联”）的。
17．在家庭电路中火线与零线之间的电压为______V，生活中可以用______判断火线与零线。新建居民楼中，为了避免人不小心接触火线，电流经人体流入大地时发生触电事故，______（选填“空气开关”或“漏电保护器”）会自动断开切断电路，对人体起到保护作用。
18．(1)在家庭电路中，电灯、插座、电视机的连接方式是______；
(2)一种节日彩灯上串联着30只小灯泡，如果电源插头处的电流为，那么通过每只小灯泡的电流是______A。
19．使用试电笔辨别火线和零线时，手应接触________的金属体（选填“笔尾”或“笔尖”）；某电能表的表盘标有“2202V 10（30）A 50Hz" 的字样，则该电能表所在电路的总功率不能超过________W。
20．避雷针能让建筑物避免雷击。当云层电荷较多时，避雷针与云层之间的空气被击穿，使带电云层通过空气与避雷针、导线和大地相连形成通路，此时空气是 _______体，云层与大地之间的_______很大；若云层带正电，则电流的方向是 _____________（选填“从云层到大地”或“从大地到云层”）。
四、作图题
21．如图所示，两灯泡的额定电压均为220V。当开关闭合后，两灯泡都正常发光，且插座不受开关控制，请将电路连接完整。
22．请将图中的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在光线很暗且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座．
( )
23．如图所示，只闭合开关S1，风扇M工作；只闭合开关S2，灯泡和风扇M都不工作；同时闭合开关S1、S2，灯泡和风扇M都工作。请把电路连接完整。
24．某家庭进户线和各元件如图所示，请完成家庭电路的连接．
25．如图是常用的插线板电路简化图，开关断开时指示灯不发光，插孔不提供工作电压；开关闭合时指示灯发光，插孔提供工作电压；若指示灯损坏，开关闭合时插孔也能提供工作电压，请在图中画出开关、指示灯、插孔的连接方式，并把接线板与电源线接通。
五、简答题
26．如图所示，是人们日常生活和工作中经常使用的一种插线板。
(1)现在市场上有一些劣质插线板，经质检部门检查发现，部分劣质插线板电源线芯线比合格产品细，请根据焦耳定律解释使用这种插线板会存在什么隐患。
(2)小龙用电水壶烧水时，不慎有水溅入旁边的插座里，过了一会儿家里停电，所有用电器停止工作，请你分析其中的原因。
27．家庭电路中，为防止电路中电流过大，要安装保险装置。保险丝是一种常见的保险装置，请你回答：
（1）制作保险丝的材料铅锑合金具有什么特点？
（2）为什么要选择具有这样特点的材料？
六、综合题
28．微波炉是人们用来加热食品的常用灶具：微波是一种高频电磁波，它能穿透陶瓷、玻璃、耐热塑胶等材料，微波炉使用的微波频率为2450MHz。
（1）为了用电安全，微波炉应该使用 ___________（两脚/三脚）插头；
（2）用微波炉加热饭菜时，加热过程中是将 ___________能转化为内能；
（3）小明想知道微波炉的热效率，他用电能表（表头如图所示）、温度计等工具进行了如下实验：
A．在杯中装有质量为m、比热容为c的冷水，测出水的初温为t0；
B．把杯子放进微波炉，并选择高温挡；
C．将微波炉定时器旋转到两分钟的位置，同时记录电能表指示灯在这个时间内闪烁的次数N，进而算出消耗的 ___________（填“电功率”或“电能”）为E；
D．加热结束后，迅速测出水的末温t。
微波炉热效率的表达式η=___________（用字母表示）；
（4）在电工爸爸的陪伴和指导下，小明通过实验探究“220V 60W”和“220V 15W”的白炽灯接到电路中哪个更亮。小刚的实验结论是“220V 60W”灯泡更亮。请你在虚线框内帮小明画出正确的电路连接图。___________
参考答案：
1．A
【解析】A．三脚插头较长的那只脚是接地线的，把用电器接入电路的同时把用电器的外壳与大地连接起来，防止因外壳带电引发触电事故，所以三脚插头较长的那只脚是有用的，故A错误，符合题意；
B．保险装置、插座、家用电器都是有寿命的，达到使用寿命应及时更换，否则会发生安全事故，出现人体触电或者引发火灾，故B正确，不符合题意；
C．更换家庭电路中的灯泡、搬动用电器前，为了防止人体触电，应断开电源开关，故C正确，不符合题意；
D．当家庭电路起火时，应先断开电路再灭火，不能先灭火，再断开电路，否则会人体触电，故D正确，不符合题意。
故选A。
2．B
【解析】A．若零线上保险丝熔断，闭合灯泡开关，灯泡不会亮，故A不符合题意；
B．闭合灯泡开关，灯泡亮，说明A点左侧的零线没故障，保持灯泡开关闭合，拔出插头，用测电笔分别接触插座的B、C两孔，发现接C时发光，说明火线与C点之间是通的，无故障，接B时氖管不发光，说明AB间的电路发生了断路，故B符合题意；
C．若插座短路，灯不会亮，因电路中电流过大，空气开关会“跳闸”，故C不符合题意；
D．若CD间电路断路，用测电笔接触插座的C孔时，氖管不发光，故D不符合题意。
故选B。
3．D
【解析】A．使用试电笔时，手必须接触笔尾金属体，用笔尖接触被检验导线，才能辨别火线和零线，故A错误；
B．漏电保护器一般在流入的电流与流出的电流不相等时才会自动跳闸，所以当有人接触漏电保护器输出的火线和零线触电时，不会跳闸，故B错误；
C．电能表是测量用电器消耗电能的仪表，故C错误；
D．洗衣机、电冰箱等家用电器的金属外壳要接地，防止漏电使金属外壳带电，发生触电事故，故D正确。
故选D。
4．A
【解析】A．建筑物顶端装上避雷针，通过很粗的金属线与大地相连，因为金属线的电阻远远小于建筑物的电阻，当有雷电时，电流会从避雷针和金属线流回大地，从而避免了建筑物被雷电击坏，避雷针能起到保护作用就是因为它把建筑物短路了，故A符合题意；
B．漏电保护器一般是在电路发生对地漏电现象时才会自动切断电路，当人分别接触火线和零线时，不会切断电路，故B不符合题意；
C．三孔插座的正确接法是左孔接零线，右孔接火线，中间的第三个孔接地线；如果将三孔插座的第三个孔接零线，则用电器的金属外壳将和零线相连，造成安全隐患；若这个插座上的用电器工作时，电流会流回地线，从而使漏电保护器切断电路，故C不符合题意；
D．安装了漏电保护器的用电器，当发生漏电时会自动切断电路，起到保护作用。只要是带金属外壳的用电器都必须接保护接地线才符合安全用电，故D不符合题意。
故选A。
5．A
【解析】A．使用试电笔时，手必须接触笔尾的金属体，若氖管发光，则笔尖接触的是火线；不发光，笔尖接触的为零线，故A符合题意；
B．发现有人触电后，应该首先切断电源，然后再进行其他的救护措施，故B不符合题意；
C．电饭锅带有金属外壳且经常有水，其金属外壳一定要通过三孔插座接地，以防外壳带电，危及人身安全，所以不能将电饭锅三脚插头改成两脚插头使用，故C不符合题意；
D．电路中电流过大的原因有两个：一是短路；二是家中使用用电器的总功率过大。故多个大功率用电器同时使用一个插排时，将会使插排中的电流过大，引起火灾。故D不符合题意。
故选A。
6．A
【解析】A．根据电路的组成可知，家庭电路的连接要按照进户线→电能表→总空气开关及漏电保护开关→用电器的安装顺序；即在1位置安装电能表，在2、3、4位置应安装空气开关，可以在电流过大时自动断开开关以保护电路安全，此处的火线不容易接触到，故不安装漏电保护器；在5位置应安装漏电保护器，当该处的用电器发生漏电时会自动切断电源，保证了人体的安全，故A正确；
B．发生双相触电事故时，火线和零线上的电流相同，则漏电保护器不会切断电流，故B错误；
C．在试电笔的构造中，有一个1MΩ以上的高值电阻（比人体的电阻大得多），在使用试电笔检查电气设备的外壳是否带电时，试电笔的高值电阻和人串联在火线和大地之间，加在两者之间的电压是220V，此时试电笔的高值电阻分担的电压很大，人体分担的电压很小，通过人体的电流很小，氖管发光，人不会发生触电事故，故C错误；
D．若插座中有两孔使试电笔的氖管发光，说明这两个孔和火线之间都是接通的，所以故障为零线断路，若某用电器短路，会造成电路的电流过大，空气开关断开，插座中的两孔都不能使试电笔的氖管发光，故D错误。
故选A。
7．B
【解析】A．当插座漏电时，漏电保护器会断开电路，由于此时电路中的电流不会过大，所以空气开关①不会跳闸，故A错误；
B．当空调电流过大时，空调电路的电流超过一定值后，空气开关②就会跳闸，故B正确；
C．当电灯电流过大时，与灯泡串联的空气开关③会跳闸，由于火线和零线的电流相同，所以漏电保护器不会切断电流，故C错误；
D．空气开关跳闸，问题解决后闭合空气开关即可，不需要更换新的空气开关，故D错误。
故选B。
8．C
【分析】根据题意可知，漏电保护器在检测到通过虚线框内火线与零线的电流不相等时，会切断电源，否则不会切断电源，据此选择符合题意的电路图．
【解析】AB．闭合开关S时，通过虚线框内火线和零线的电流相等，此时无法模拟漏电情形，故AB不正确；
C．闭合开关时，通过虚线框内火线的电流小于通过该装置零线的电流，可以模拟漏电情形，故C正确；
D．闭合开关时，虚线框内火线电流仍然等于零线电流，因为导线将电阻R短路，所以闭合开关不影响电路，故D不正确．
9．ACD
【解析】A．控制灯的开关被短路，相当于开关闭合但是不能断开，空气开关不会跳闸，故A正确；
B．空气开关“跳闸”后，应先检查电路，排除故障后，再复位空气开关，故B错误；
C．靠近高压带电体时会发生电弧触电，所以与带电体不接触也会发生触电，故C正确；
D．家庭电路中，空气开关跳闸不一定是用电总功率过大，还可能是电路短路导致电流过大而跳闸，故D正确。
故选ACD。
10．BC
【解析】A．电风扇接在家庭电路中正常工作，根据已知条件，电风扇的额定功率为200W，正常工作1min消耗的电能
W＝Pt＝200W×60s＝12000J
故A错误；
B．这段时间内消耗的电能
因表示的是电路每消耗的电能，转盘转3000圈，所以，这段时间内电能表转盘的转数
故B正确；
C．为了防止偷电，电能表应安装在家庭电路的总开关之前，故C正确；
D．该电路再接入一台功率为2500W的空调时总功率为
P1＝2500W+200W＝2700W
由电能表的参数可知，该电能表的工作电压为220V，额定最大电流为20A，电能表允许接入用电器的最大总功率
P最大＝UI＝220V×20A＝4400W
因为2700W小于4400W，所以该电路能再接入一台功率为2500W的空调，故D错误。
故选BC。
11．ACD
【解析】A．当用电器的总功率过大或发生短路时，电路中的电流过大，保险丝会熔断，故A正确；
B．如果在火线和零线上各装一根保险丝，则电路超载时有可能零线上的保险丝熔断，而火线上的保险丝未熔断，那么用电器虽然不能工作但仍带电，这样将很不安全，故B错误；
C．带有金属外壳的用电器使用时必须接地，电冰箱接入三孔插座能使电冰箱金属外壳接地，故C正确；
D．若在a、b间接入一个灯泡L1，由图可知，它与灯泡L是并联的，故D正确。
故选ACD。
12．AD
【解析】A．电能表上所标“10（20）A”中，说明电能表平时工作允许通过的最大电流
I最大=20A
电能表工作电压
U=220V
则电路中同时使用的用电器的最大电功率
P最大=UI最大=220V×20A=4400W
即电路中同时使用的用电器总功率不能超过4400W，故A正确；
B．如图乙，断开保险丝并在保险丝处安装校验灯L0，若闭合开关S1，校验灯不亮，说明该支路断路了，故B错误；
C．使用试电笔时，用指尖按住上端的金属帽，不会发生触电事故，故C错误；
D．空气开关跳闸后先检查电路，确定电路没有问题再复位，如果直接复位仍存在安全隐患，故D正确。
故选AD。
13．AD
【解析】A．当有人不小心摸到A点触电了，没有到达保险丝的熔断电流，故保险丝不会熔断，故A正确；
B．闭合开关S灯泡正常发光，此时用试电笔检测C点，与零线相接，零线与大地之间的电压是0V，故氖管不会发光，故B错误；
C．若导线EH间断路，与地线没有联通，故三孔插座不能安全使用，故C错误；
D．闭合开关S灯泡发光，说明AC之间正常，零线到C点是正常的，但电路中的电水壶不能工作，用试电笔检测三孔插座左右两孔氖管发光，说明从接零线的孔回到零线这条电路存在问题，而电水壶不工作，则说明共同的部分CD之间断路，故D正确。
故选AD。
14．ABD
【解析】A．使用试电笔时，手要接触笔尾金属体，这样才能在物体、试电笔和人体间形成回路，如果物体带电，试电笔氖管才能发光，故A正确；
B．如果电气设备的外壳带电，试电笔正确使用情况下氖管发光，否则就不发光，因此可以检查电气设备的外壳是否带电，故B正确；
C．用试电笔接触某导线，氖管不发光，导线可能是零线，也可能是火线但是没电，也可能是接触的地线，故C错误；
D．开关与灯泡串联，且开关必须接在火线和灯泡之间。开关闭合电灯发光，开关断开时，开关接火线一端带电，试电笔接触会发光；开关接灯泡那端连接的是零线，不带电，试电笔接触时不发光，故试电笔分别接触开关内两个接线柱，氖管只发光一次，故D正确。
故选ABD。
15． 短路 用电器总功率过大
【解析】[1][2]家庭电路中电流过大的原因有两种，一是用电器短路，二是用电器总功率过大．
16． 短路 大地 并联
【解析】[1]生活中的水是导体，若不慎有水溅入插座里，会使得火线和零线直接连通，即可能导致电路短路。
[2]为了安全使用，电水壶的金属外壳应接地，这样即使外壳带电，电流也能通过地线流入大地，不会对人造成伤害。
[3]同时工作的两个电水壶也可以单独工作，互不影响，是并联的。
17． 220 测电笔 漏电保护器
【解析】[1]在家庭电路中火线与零线之间的电压为220V。
[2]生活中用测电笔辨别火线和零线。
[3]如果站在地上的人不小心接触了火线，电流经过人体流入大地，这时通过火线和零线的电流不相等，漏电保护器会迅速切断电路，对人身起到保护作用。
18． 并联 0.2
【解析】(1)[1]家庭电路中，电灯、插座与电视机的工作相互不影响，所以是并联连接的。
(2)[2]30只小灯泡是串联连接的，则通过各个小灯泡的电流相同，都为200mA，即0.2A。
19． 笔尾 6600
【解析】[1]使用试电笔辨别火线和零线时，手要接触笔尾金属体，千万不要接触笔尖金属体。
[2]电能表在220V电路中使用，最大额定电流不能超过30A，电能表所在电路的最大功率为
P=UI=220V×30A=6600W
20． 导 电压 从云层到大地
【解析】[1][2]避雷针在工作时，带电云层与空气与避雷针、导体和大地形成通路，有电流通过，是因为此时的空气是导体。而电路中有电流通过，是因为电路两端有电压，所以雷电在放电时，在云层与大地间形成很大的电压。
[3]物理中，规定正电荷定向移动的方向为电流方向，所以云层带正电时，电流的方向是由云层到大地。
21．
【解析】家庭电路电压为220V，两灯泡的额定电压均为220V，因两灯都能正常工作，则两灯应并联；开关S控制两灯，S接在干路上，根据安全用电原则，S要控制火线；三孔插座不受开关S控制，按“左零右火上接地”的原则连入电路中，作图如下：
22．
【解析】（1）灯泡与两个开关串联，且火线要先过开关，再接入灯泡尾部的金属点，零线接入螺旋套；
（2）三孔插座与灯泡并联，其接法为：左零右火上接地，作图如下：
考点：串、并联电路的设计；家庭电路的连接
点评：本题考查了声、光控灯和三孔插座的接线方法，关键是根据题意得出两开关的连接方式和注意安全用电的原则
23．
【解析】由题意可知，风扇和灯泡可以单独工作，所以它们是并联；只闭合开关S2，灯泡和风扇M都不工作，说明开关S1在干路上；只闭合开关S1，只有风扇M工作，说明开关S2控制灯泡，并且开关要接火线，如图所示：
24．
【解析】家庭电路中，电灯的接法：火线首先接入开关，再接入灯泡顶端的金属点；零线直接接入灯泡的螺旋套．三孔插座的接法：上孔接地线；左孔接零线；右孔接火线．如图所示：
25．
【解析】由题可知，开关断开时指示灯不发光，插孔不能提供工作电压；开关闭合时指示灯发光，插孔提供工作电压；这说明开关同时控制指示灯和插座，开关应该在干路上，且开关应与火线连接，在断开开关时能切断火线，使用更安全；如果指示灯损坏，开关闭合时插孔也能正常通电，说明指示灯和插座之间是并联的；三孔插座的接法：左孔接零线，右孔接火线，上孔接地线，两孔插座的接法：左孔接零线，右孔接火线，如图所示：
26．见解析
【解析】(1)在材料和长度一定时，伪劣电热器的电源线的芯线一般比合格产品的细，说明横截面积越小，电阻越大；在电流和通电时间一定时，电阻越大，由焦耳定律可知电流产生的热量越多，越存在安全隐患。
(2)若不慎有水溅入旁边的插座里，会造成短路，电路电流过大，使空气开关跳闸，所有用电器停止工作。
27．（1）见解析；（2）见解析
【解析】（1）保险丝是利用电阻率大（即其他条件相同时其电阻大）、熔点低的铅锑合金制成的。
（2）在电流过大时，保险丝产生的热量较多，保险丝的温度升高，达到保险丝的熔点，保险丝熔断，切断电源，起到保护电路的作用。
28． 三脚 电 电能
【解析】（1）[1]大功率用电器的金属外壳需要接地，以确保安全，因此微波炉应使用三脚插头。
（2）[2]加热过程中，电流做功，电能减小，将电能转化为内能。
（3）[3][4]电能表是测量电功的仪器，不能直接测量电功率，根据电能表的标定转数和实际转数可以算出电能表消耗的电能E；有效利用的热量为
微波炉的效率为
（4）[5]“220V 60W”和“220V 15W”并联在220V电路上，灯泡都能在额定电压下正常发光，即60W灯泡更亮，故是并联电路，如下图：
