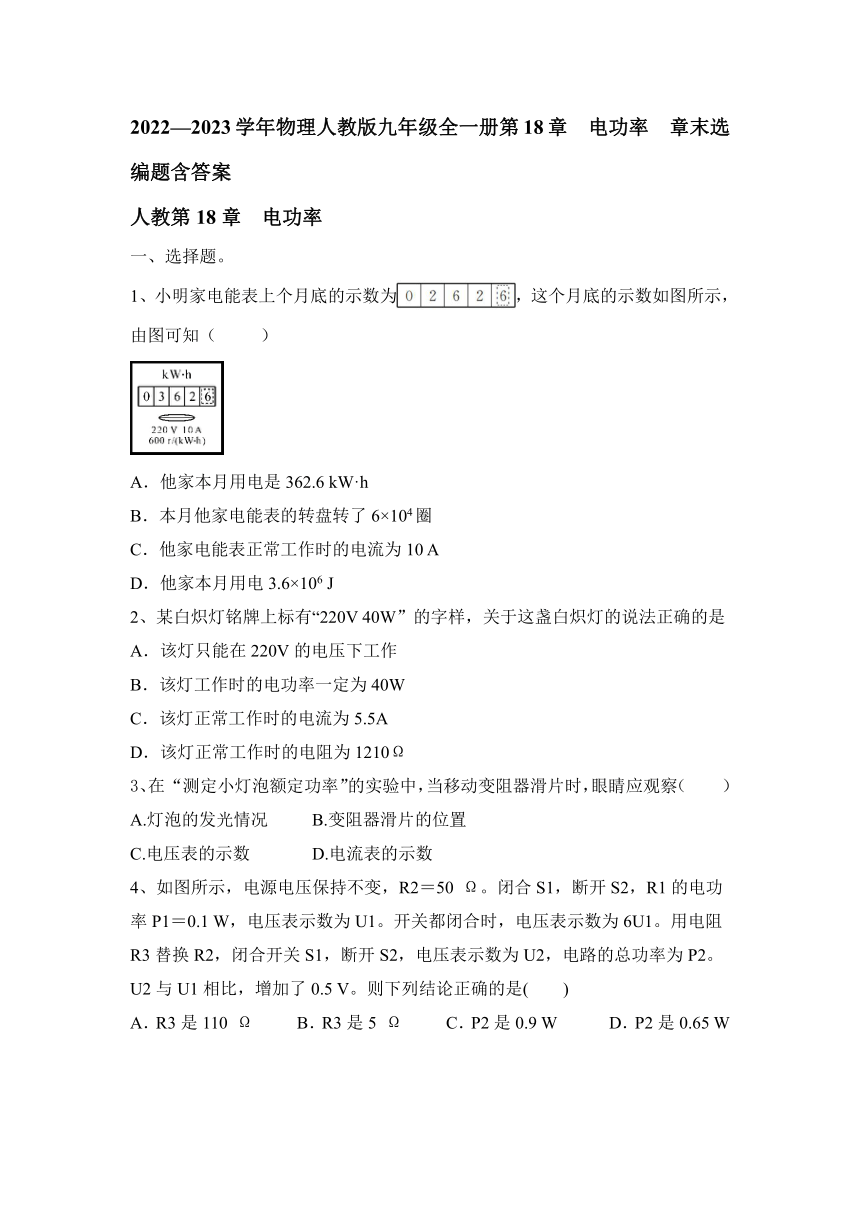

2022—2023学年物理人教版九年级全一册第18章 电功率 章末选编题含答案

2022—2023学年物理人教版九年级全一册第18章 电功率 章末选编题含答案
人教第18章 电功率
一、选择题。
1、小明家电能表上个月底的示数为，这个月底的示数如图所示，由图可知（ ）
A．他家本月用电是362.6 kW·h
B．本月他家电能表的转盘转了6×104圈
C．他家电能表正常工作时的电流为10 A
D．他家本月用电3.6×106 J
2、某白炽灯铭牌上标有“220V 40W”的字样，关于这盏白炽灯的说法正确的是
A．该灯只能在220V的电压下工作
B．该灯工作时的电功率一定为40W
C．该灯正常工作时的电流为5.5A
D．该灯正常工作时的电阻为1210Ω
3、在 “测定小灯泡额定功率”的实验中，当移动变阻器滑片时，眼睛应观察（　　）
A.灯泡的发光情况 B.变阻器滑片的位置
C.电压表的示数 D.电流表的示数
4、如图所示，电源电压保持不变，R2＝50 Ω。闭合S1，断开S2，R1的电功率P1＝0.1 W，电压表示数为U1。开关都闭合时，电压表示数为6U1。用电阻R3替换R2，闭合开关S1，断开S2，电压表示数为U2，电路的总功率为P2。U2与U1相比，增加了0.5 V。则下列结论正确的是( )
A．R3是110 Ω B．R3是5 Ω C．P2是0.9 W D．P2是0.65 W

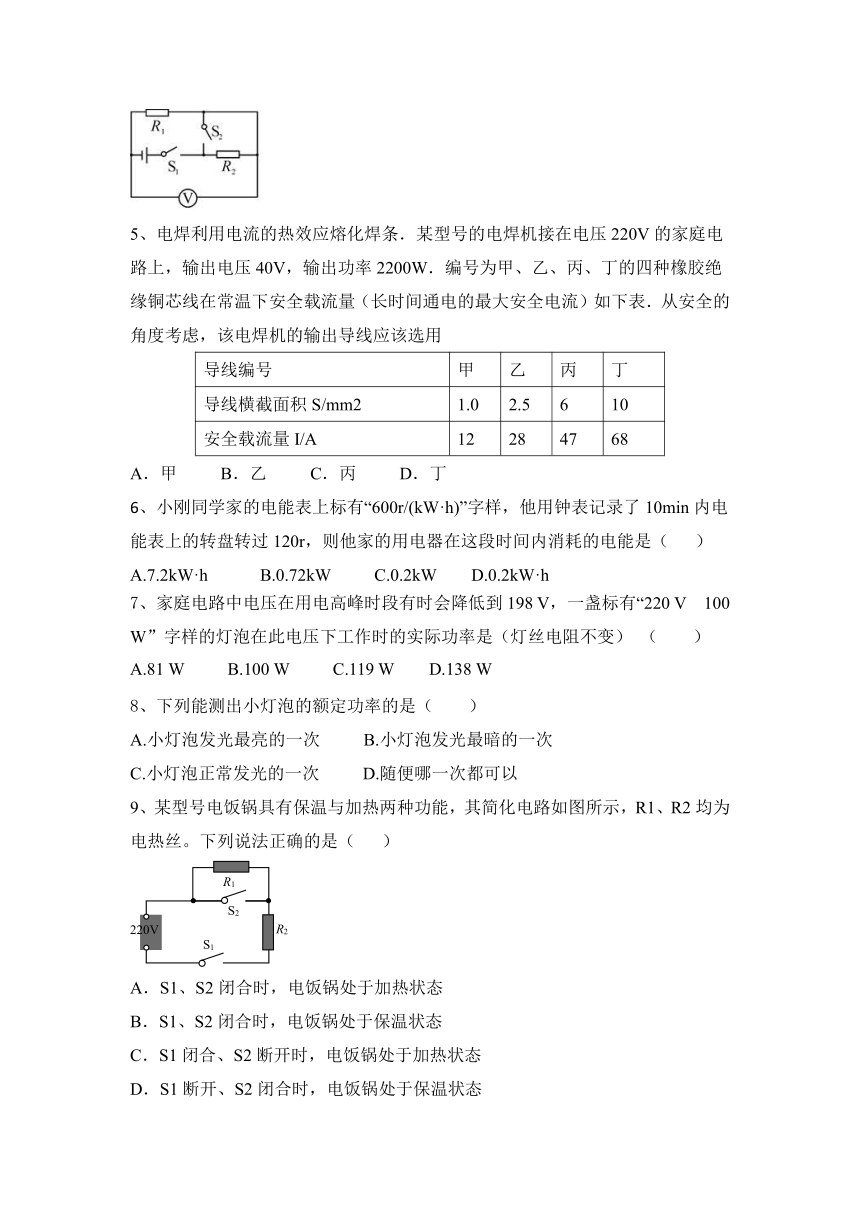

5、电焊利用电流的热效应熔化焊条．某型号的电焊机接在电压220V的家庭电路上，输出电压40V，输出功率2200W．编号为甲、乙、丙、丁的四种橡胶绝缘铜芯线在常温下安全载流量（长时间通电的最大安全电流）如下表．从安全的角度考虑，该电焊机的输出导线应该选用
导线编号 甲 乙 丙 丁
导线横截面积S/mm2 1.0 2.5 6 10
安全载流量I/A 12 28 47 68
A．甲 B．乙 C．丙 D．丁
6、小刚同学家的电能表上标有“600r/(kW·h)”字样，他用钟表记录了10min内电能表上的转盘转过120r，则他家的用电器在这段时间内消耗的电能是（ ）
A.7.2kW·h B.0.72kW C.0.2kW D.0.2kW·h
7、家庭电路中电压在用电高峰时段有时会降低到198 V，一盏标有“220 V　100 W”字样的灯泡在此电压下工作时的实际功率是（灯丝电阻不变） （　　）
A.81 W B.100 W C.119 W D.138 W
8、下列能测出小灯泡的额定功率的是（　　）
A.小灯泡发光最亮的一次 B.小灯泡发光最暗的一次
C.小灯泡正常发光的一次 D.随便哪一次都可以
9、某型号电饭锅具有保温与加热两种功能，其简化电路如图所示，R1、R2均为电热丝。下列说法正确的是（ ）
A．S1、S2闭合时，电饭锅处于加热状态
B．S1、S2闭合时，电饭锅处于保温状态
C．S1闭合、S2断开时，电饭锅处于加热状态
D．S1断开、S2闭合时，电饭锅处于保温状态
10、将两个定值电阻接在同一电路中，如果它们两端的电压相等，则下列判断正确的是（ ）
A．这两个电阻的阻值一定相等
B．通过这两个电阻的电流一定相等
C．若两个电阻并联，相同时间电流通过它们做功一定相等
D．若两个电阻串联，相同时间电流通过它们做功一定相等
*11、如图所示是某同学家里用的电能表，下列说法中正确的是（ ）
A.“220V”表示电能表应该接在“0~220V”的电路中使用
B.“10（20）A”说明电能表的标定电流为10A
C.“3000 r/(kW· h)”表示电能表上的转盘转过一转消耗的电能是3000kW·h
D.电能表上的数据显示该同学家这个月消耗的电能为107度
12、将标有“2.5V 0.3A”字样的灯泡甲和“3.8V 0.3A”字样的灯泡乙，分别串联和并联后，接在电压为2.5V的电源两端，不考虑温度对电阻的影响，下列说法中正确的是
A．串联时，两灯都能正常发光
B．串联时，甲灯比乙灯更亮
C．并联时，通过两灯的电流相等
D．并联时，甲灯的实际功率比乙灯的实际功率大
*13、标有“6 V　3 W”的小灯泡，通过它的电流与电压的关系如图 所示。若把它与一只阻值为8 Ω的电阻并联接在电压为4 V的电路中，则整个电路消耗的功率为(　　)
A．3 W B．3.3 W C．3.6 W D．5 W

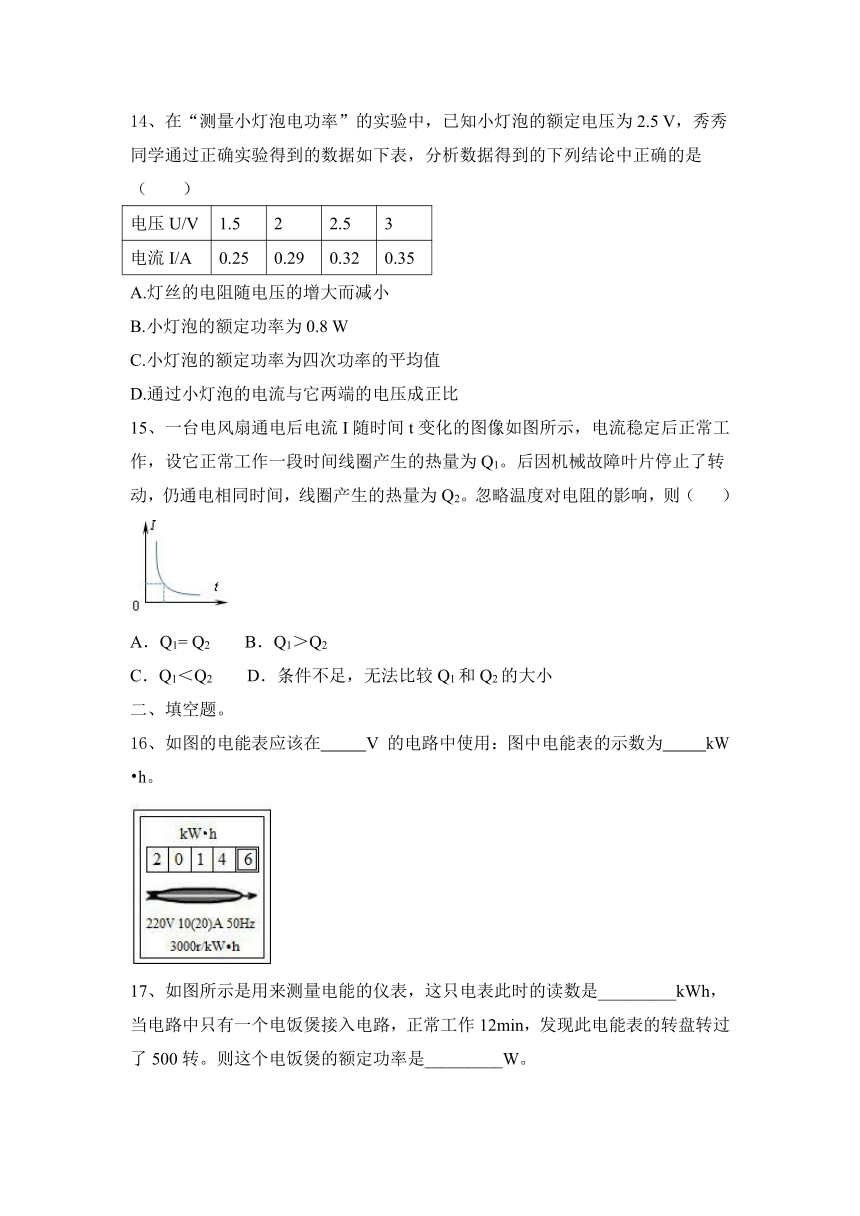

14、在“测量小灯泡电功率”的实验中，已知小灯泡的额定电压为2.5 V，秀秀同学通过正确实验得到的数据如下表，分析数据得到的下列结论中正确的是（　　）
电压U/V 1.5 2 2.5 3
电流I/A 0.25 0.29 0.32 0.35
A.灯丝的电阻随电压的增大而减小
B.小灯泡的额定功率为0.8 W
C.小灯泡的额定功率为四次功率的平均值
D.通过小灯泡的电流与它两端的电压成正比
15、一台电风扇通电后电流I随时间t变化的图像如图所示，电流稳定后正常工作，设它正常工作一段时间线圈产生的热量为Q1。后因机械故障叶片停止了转动，仍通电相同时间，线圈产生的热量为Q2。忽略温度对电阻的影响，则（ ）
A．Q1= Q2 B．Q1＞Q2
C．Q1＜Q2 D．条件不足，无法比较Q1和Q2的大小
二、填空题。
16、如图的电能表应该在 V 的电路中使用：图中电能表的示数为 kW h。
17、如图所示是用来测量电能的仪表，这只电表此时的读数是_________kWh，当电路中只有一个电饭煲接入电路，正常工作12min，发现此电能表的转盘转过了500转。则这个电饭煲的额定功率是_________W。
18、如图所示是探究电流通过导体产生热量与电阻关系的装置。通电前，两侧U形管中水面相平，深度均为8cm，则8cm深水柱产生的压强为　 　Pa．通电后，当电路中电流为0.8A时，通电时间50s，电阻R2产生的热量为　 　J。
19、（1）如图 1 所示，电能表的读数为 kW h。
（2）如图 2 所示，量筒中液体的体积为 cm3。
20、如图为即热式电热水龙头，打开水龙头开关，几秒就可以流出热水。已知某品牌电热水龙头的额定功率是4000W，额定电压是220V，则该电热水龙头正常工作时的电阻是______；不计热量损失，该水龙头正常工作8.4s，可使0.4kg的水从21℃升高到______℃。
21、某品牌电动玩具警车的内部等效电路如图，阻值为2Ω的警灯与线圈电阻为0.5Ω的电动机串联。当玩具警车正常匀速行驶时，通过电动机线圈的电流为1A，则警灯两端的电压是______V；2min内电动机线圈产生的热量是______J。
22、电能表是用来测量 的仪表，荣荣家的电能表的表盘如图所示，她想知道电能表是否准确，于是将一只 标有“220V 60W”的白炽灯单独接入电路，此时灯泡正常发光，检测中发现 2min 电能表的转盘转了 7 转，由此判断转盘转速偏 。
23、如图所示，电阻R1和R2并联，电源电压为3V，电流表的示数为0.3A，R2的阻值为9Ω，则R1的电功率为 W，R2的电功率为 W。
三、简答题。
24、如图所示，取口香糖锡纸，剪成条状，将锡纸条带锡的一端接在电池的正极，另一端接在电池的负极。很快发现纸条中间开始冒烟起火，请从物理学的角度解释其原因。
四、实验探究题。
25、要测量额定电压为2.5V小灯泡的功率，电路图如图甲所示。
（1）如图甲所示，检查电路连接无误后，进行实验。闭合开关后，灯泡不亮，电压表有示数且接近电源电压，电流表指针几乎不动，产生这一现象的原因可能是______ ；如果闭合开关后，发现灯泡发出比较耀眼的光，且此时电流表、电压表都有示数，则出现该现象的原因可能是______ 。
（2）排除故障后，移动滑片P到某一位置时，电压表示数如图乙所示，若要测量小灯泡的额定功率，应移动滑片P使滑动变阻器的阻值______（选填“增大”或“减小”），使电压表的示数为2.5V。
（3）若想接着探究电流与电压的关系，需要补充实验器材是______。
（4）整理器材时发现滑动变阻器的PB部分比PC部分热，原因是：
______ 。
26、如图是探究电流通过导体产生热量的多少跟什么因素有关的实验装置，将四段电阻丝a、b、c、d分别密封在完全相同的盒内，盒内封闭一定量的空气，其中图乙中另取5Ω电阻在盒外与盒内电阻并联。
（1）盒内封闭一定量的空气的优点 。是在实验中电流通过电阻产生热量的多少是通过观察 来比较的。
（2）图甲可探究电流产生的热量与 的关系，图乙可探究电流产生的 的关系。
（3）图乙中右侧盒外连接的5Ω电阻，它的作用是
（4）物理研究方法有很多，本实验运用了两种方法：一是 法；二是转换法。
（5）通电一段时间，发现其中一个U形管液面高度几乎不变，则出现该现象的原因可能是
五、计算类综合题。
27、如图所示，一灯泡L标有“12V 6W”字样，接入电路中，电源电压保持不变，灯泡灯丝电阻不随温度而改变，闭合开关S，当滑动变阻器滑片P移到b端时，电压表示数为5V：当滑动变阻器滑片P移到ab的中点时，电压表示数为3V，求：
(1)灯丝电阻值是多少？
(2)灯泡L正常发光时，在10min内消耗的电能是多少千瓦时？
(3)电源电压是多少？
(4)滑动变阻器的最大阻值是多少？
28、规格为“220 V　36 W”的排气扇，线圈电阻为40 Ω，求：
(1)接上220 V的电源后，排气扇转化为机械能的功率和发热的功率；
(2)如果接上(1)中电源后，扇叶被卡住，不能转动，求电动机消耗的功率和发热的功率．
2022—2023学年物理人教版九年级全一册第18章 电功率 章末选编题含答案
人教第18章 电功率
一、选择题。
1、小明家电能表上个月底的示数为，这个月底的示数如图所示，由图可知（ ）
A．他家本月用电是362.6 kW·h
B．本月他家电能表的转盘转了6×104圈
C．他家电能表正常工作时的电流为10 A
D．他家本月用电3.6×106 J
【答案】B
2、某白炽灯铭牌上标有“220V 40W”的字样，关于这盏白炽灯的说法正确的是
A．该灯只能在220V的电压下工作
B．该灯工作时的电功率一定为40W
C．该灯正常工作时的电流为5.5A
D．该灯正常工作时的电阻为1210Ω
【答案】D
3、在 “测定小灯泡额定功率”的实验中，当移动变阻器滑片时，眼睛应观察（　　）
A.灯泡的发光情况 B.变阻器滑片的位置
C.电压表的示数 D.电流表的示数
【答案】C　
4、如图所示，电源电压保持不变，R2＝50 Ω。闭合S1，断开S2，R1的电功率P1＝0.1 W，电压表示数为U1。开关都闭合时，电压表示数为6U1。用电阻R3替换R2，闭合开关S1，断开S2，电压表示数为U2，电路的总功率为P2。U2与U1相比，增加了0.5 V。则下列结论正确的是( )
A．R3是110 Ω B．R3是5 Ω C．P2是0.9 W D．P2是0.65 W
【答案】C
5、电焊利用电流的热效应熔化焊条．某型号的电焊机接在电压220V的家庭电路上，输出电压40V，输出功率2200W．编号为甲、乙、丙、丁的四种橡胶绝缘铜芯线在常温下安全载流量（长时间通电的最大安全电流）如下表．从安全的角度考虑，该电焊机的输出导线应该选用
导线编号 甲 乙 丙 丁
导线横截面积S/mm2 1.0 2.5 6 10
安全载流量I/A 12 28 47 68
A．甲 B．乙 C．丙 D．丁
【答案】D
6、小刚同学家的电能表上标有“600r/(kW·h)”字样，他用钟表记录了10min内电能表上的转盘转过120r，则他家的用电器在这段时间内消耗的电能是（ ）
A.7.2kW·h B.0.72kW C.0.2kW D.0.2kW·h
【答案】D
7、家庭电路中电压在用电高峰时段有时会降低到198 V，一盏标有“220 V　100 W”字样的灯泡在此电压下工作时的实际功率是（灯丝电阻不变） （　　）
A.81 W B.100 W C.119 W D.138 W
【答案】A　
8、下列能测出小灯泡的额定功率的是（　　）
A.小灯泡发光最亮的一次 B.小灯泡发光最暗的一次
C.小灯泡正常发光的一次 D.随便哪一次都可以
【答案】C
9、某型号电饭锅具有保温与加热两种功能，其简化电路如图所示，R1、R2均为电热丝。下列说法正确的是（ ）
A．S1、S2闭合时，电饭锅处于加热状态
B．S1、S2闭合时，电饭锅处于保温状态
C．S1闭合、S2断开时，电饭锅处于加热状态
D．S1断开、S2闭合时，电饭锅处于保温状态
【答案】A
10、将两个定值电阻接在同一电路中，如果它们两端的电压相等，则下列判断正确的是（ ）
A．这两个电阻的阻值一定相等
B．通过这两个电阻的电流一定相等
C．若两个电阻并联，相同时间电流通过它们做功一定相等
D．若两个电阻串联，相同时间电流通过它们做功一定相等
【答案】D
*11、如图所示是某同学家里用的电能表，下列说法中正确的是（ ）
A.“220V”表示电能表应该接在“0~220V”的电路中使用
B.“10（20）A”说明电能表的标定电流为10A
C.“3000 r/(kW· h)”表示电能表上的转盘转过一转消耗的电能是3000kW·h
D.电能表上的数据显示该同学家这个月消耗的电能为107度
【答案】B
12、将标有“2.5V 0.3A”字样的灯泡甲和“3.8V 0.3A”字样的灯泡乙，分别串联和并联后，接在电压为2.5V的电源两端，不考虑温度对电阻的影响，下列说法中正确的是
A．串联时，两灯都能正常发光
B．串联时，甲灯比乙灯更亮
C．并联时，通过两灯的电流相等
D．并联时，甲灯的实际功率比乙灯的实际功率大
【答案】D
*13、标有“6 V　3 W”的小灯泡，通过它的电流与电压的关系如图 所示。若把它与一只阻值为8 Ω的电阻并联接在电压为4 V的电路中，则整个电路消耗的功率为(　　)
A．3 W B．3.3 W C．3.6 W D．5 W
【答案】 C　
14、在“测量小灯泡电功率”的实验中，已知小灯泡的额定电压为2.5 V，秀秀同学通过正确实验得到的数据如下表，分析数据得到的下列结论中正确的是（　　）
电压U/V 1.5 2 2.5 3
电流I/A 0.25 0.29 0.32 0.35
A.灯丝的电阻随电压的增大而减小
B.小灯泡的额定功率为0.8 W
C.小灯泡的额定功率为四次功率的平均值
D.通过小灯泡的电流与它两端的电压成正比
【答案】B　
15、一台电风扇通电后电流I随时间t变化的图像如图所示，电流稳定后正常工作，设它正常工作一段时间线圈产生的热量为Q1。后因机械故障叶片停止了转动，仍通电相同时间，线圈产生的热量为Q2。忽略温度对电阻的影响，则（ ）
A．Q1= Q2 B．Q1＞Q2
C．Q1＜Q2 D．条件不足，无法比较Q1和Q2的大小
【答案】C
二、填空题。
16、如图的电能表应该在 V 的电路中使用：图中电能表的示数为 kW h。
【答案】220；2014.6。
17、如图所示是用来测量电能的仪表，这只电表此时的读数是_________kWh，当电路中只有一个电饭煲接入电路，正常工作12min，发现此电能表的转盘转过了500转。则这个电饭煲的额定功率是_________W。
【答案】231.0 1000
18、如图所示是探究电流通过导体产生热量与电阻关系的装置。通电前，两侧U形管中水面相平，深度均为8cm，则8cm深水柱产生的压强为　 　Pa．通电后，当电路中电流为0.8A时，通电时间50s，电阻R2产生的热量为　 　J。
【答案】800；320
19、（1）如图 1 所示，电能表的读数为 kW h。
（2）如图 2 所示，量筒中液体的体积为 cm3。
【答案】746.8；25。
20、如图为即热式电热水龙头，打开水龙头开关，几秒就可以流出热水。已知某品牌电热水龙头的额定功率是4000W，额定电压是220V，则该电热水龙头正常工作时的电阻是______；不计热量损失，该水龙头正常工作8.4s，可使0.4kg的水从21℃升高到______℃。
【答案】12.1 41
21、某品牌电动玩具警车的内部等效电路如图，阻值为2Ω的警灯与线圈电阻为0.5Ω的电动机串联。当玩具警车正常匀速行驶时，通过电动机线圈的电流为1A，则警灯两端的电压是______V；2min内电动机线圈产生的热量是______J。
【答案】2 60
22、电能表是用来测量 的仪表，荣荣家的电能表的表盘如图所示，她想知道电能表是否准确，于是将一只 标有“220V 60W”的白炽灯单独接入电路，此时灯泡正常发光，检测中发现 2min 电能表的转盘转了 7 转，由此判断转盘转速偏 。
【答案】电功；快。
23、如图所示，电阻R1和R2并联，电源电压为3V，电流表的示数为0.3A，R2的阻值为9Ω，则R1的电功率为 W，R2的电功率为 W。
【答案】0.9 1
三、简答题。
24、如图所示，取口香糖锡纸，剪成条状，将锡纸条带锡的一端接在电池的正极，另一端接在电池的负极。很快发现纸条中间开始冒烟起火，请从物理学的角度解释其原因。
【答案】锡纸是导体，当电流通过时，由于电流的热效应发热，故很快发现纸条中间开始冒烟起火。
四、实验探究题。
25、要测量额定电压为2.5V小灯泡的功率，电路图如图甲所示。
（1）如图甲所示，检查电路连接无误后，进行实验。闭合开关后，灯泡不亮，电压表有示数且接近电源电压，电流表指针几乎不动，产生这一现象的原因可能是______ ；如果闭合开关后，发现灯泡发出比较耀眼的光，且此时电流表、电压表都有示数，则出现该现象的原因可能是______ 。
（2）排除故障后，移动滑片P到某一位置时，电压表示数如图乙所示，若要测量小灯泡的额定功率，应移动滑片P使滑动变阻器的阻值______（选填“增大”或“减小”），使电压表的示数为2.5V。
（3）若想接着探究电流与电压的关系，需要补充实验器材是______。
（4）整理器材时发现滑动变阻器的PB部分比PC部分热，原因是：
______ 。
【答案】（1）灯泡处断路 滑动变阻器的阻值太小 （2）减小
（4）定值电阻 （5）PB部分的电阻远大于PC部分的电阻
26、如图是探究电流通过导体产生热量的多少跟什么因素有关的实验装置，将四段电阻丝a、b、c、d分别密封在完全相同的盒内，盒内封闭一定量的空气，其中图乙中另取5Ω电阻在盒外与盒内电阻并联。
（1）盒内封闭一定量的空气的优点 。是在实验中电流通过电阻产生热量的多少是通过观察 来比较的。
（2）图甲可探究电流产生的热量与 的关系，图乙可探究电流产生的 的关系。
（3）图乙中右侧盒外连接的5Ω电阻，它的作用是
（4）物理研究方法有很多，本实验运用了两种方法：一是 法；二是转换法。
（5）通电一段时间，发现其中一个U形管液面高度几乎不变，则出现该现象的原因可能是
【答案】（1）空气受热容易膨胀，便于实验观察&两个U形管中液面的高度差
（2）电阻&热量与电流 （3）使电阻c、d中的电流不相等
（4）控制变量 （5）空气盒气密性不好
五、计算类综合题。
27、如图所示，一灯泡L标有“12V 6W”字样，接入电路中，电源电压保持不变，灯泡灯丝电阻不随温度而改变，闭合开关S，当滑动变阻器滑片P移到b端时，电压表示数为5V：当滑动变阻器滑片P移到ab的中点时，电压表示数为3V，求：
(1)灯丝电阻值是多少？
(2)灯泡L正常发光时，在10min内消耗的电能是多少千瓦时？
(3)电源电压是多少？
(4)滑动变阻器的最大阻值是多少？
【答案】(1)24Ω； (2) 0.001kW·h； (3) 15V； (4)12Ω
28、规格为“220 V　36 W”的排气扇，线圈电阻为40 Ω，求：
(1)接上220 V的电源后，排气扇转化为机械能的功率和发热的功率；
(2)如果接上(1)中电源后，扇叶被卡住，不能转动，求电动机消耗的功率和发热的功率．
【答案】(1)35 W　1 W　(2)1 210 W　1 210 W
【解析】(1)排气扇在 220 V的电压下正常工作时的电流为
I＝＝ A＝0.16 A
发热功率为
P热＝I2R＝(0.16)2×40 W＝1 W
转化为机械能的功率为
P机＝P－P热＝(36－1) W＝35 W.
(2)扇叶被卡住不能转动后，电动机所在电路成为纯电阻电路，电流做功全部转化为热能，此时电动机中电流为I′＝＝ A＝5.5 A
电动机消耗的功率即电功率等于发热功率：
P电′＝P热′＝UI′＝220×5.5 W＝1 210 W。
