19.1 家庭电路
第十九章 生活用电

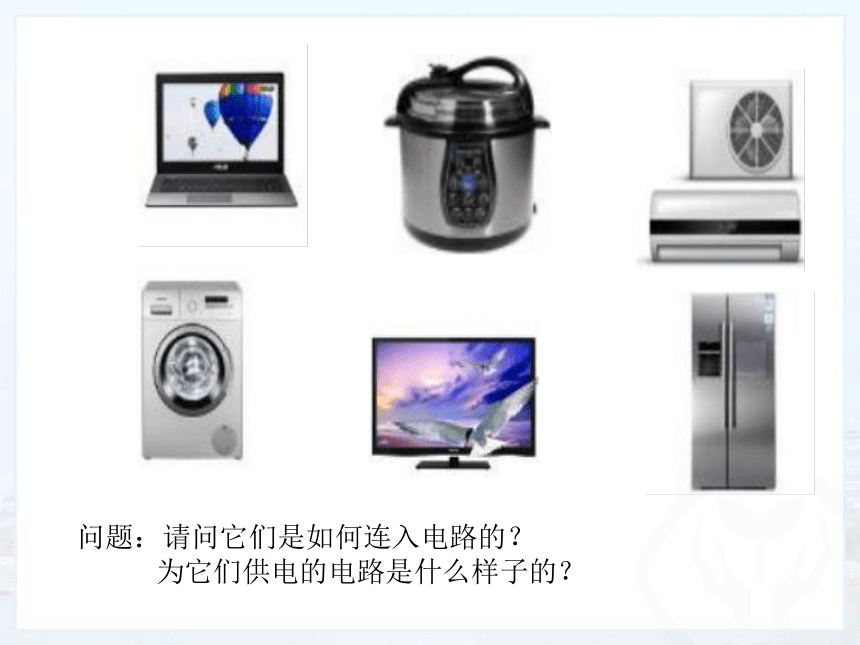

问题：请问它们是如何连入电路的？
为它们供电的电路是什么样子的？

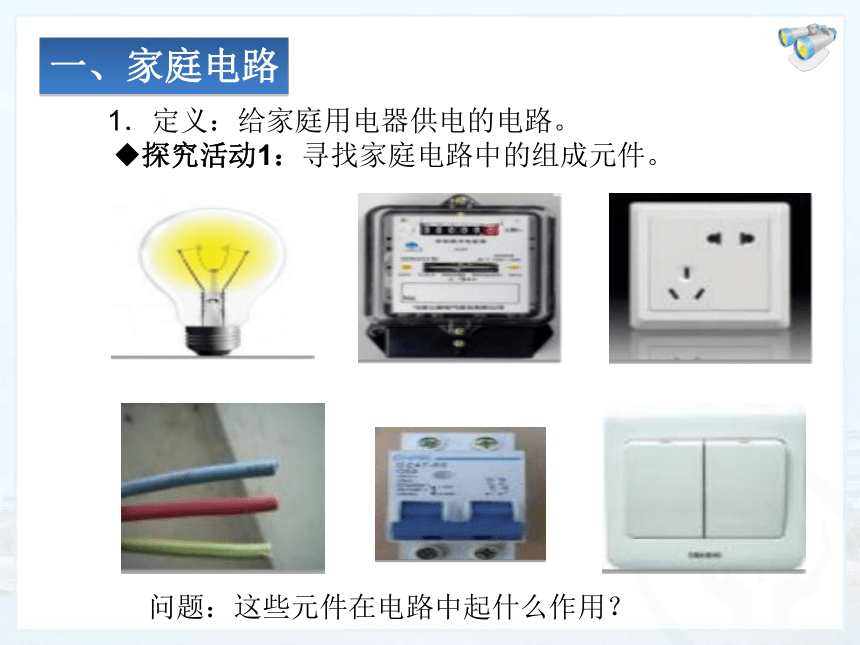

一、家庭电路
1．定义：给家庭用电器供电的电路。
◆探究活动1：寻找家庭电路中的组成元件。
问题：这些元件在电路中起什么作用？

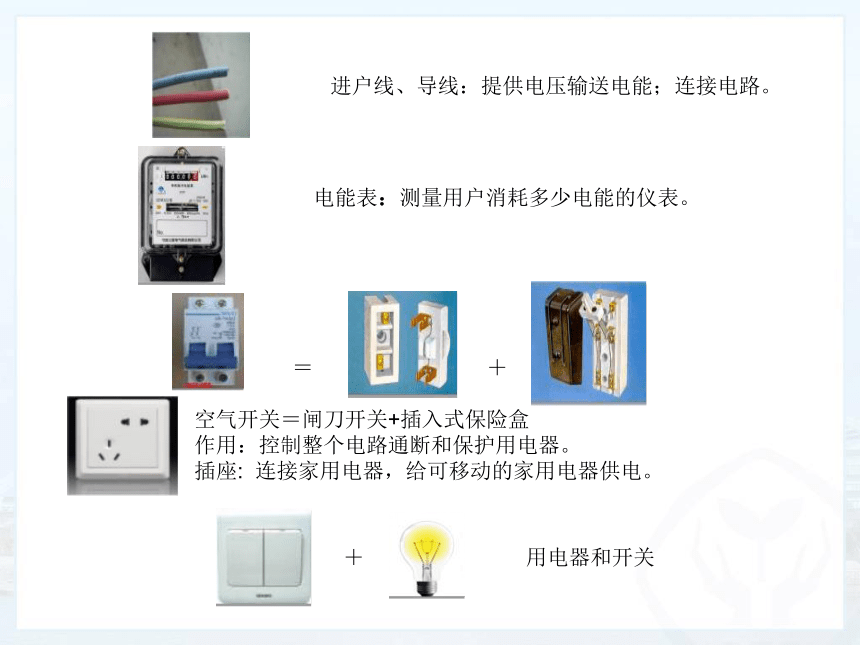

进户线、导线：提供电压输送电能；连接电路。
电能表：测量用户消耗多少电能的仪表。
＝　　　　　　　　＋
空气开关＝闸刀开关+插入式保险盒
作用：控制整个电路通断和保护用电器。
插座: 连接家用电器，给可移动的家用电器供电。
＋ 用电器和开关

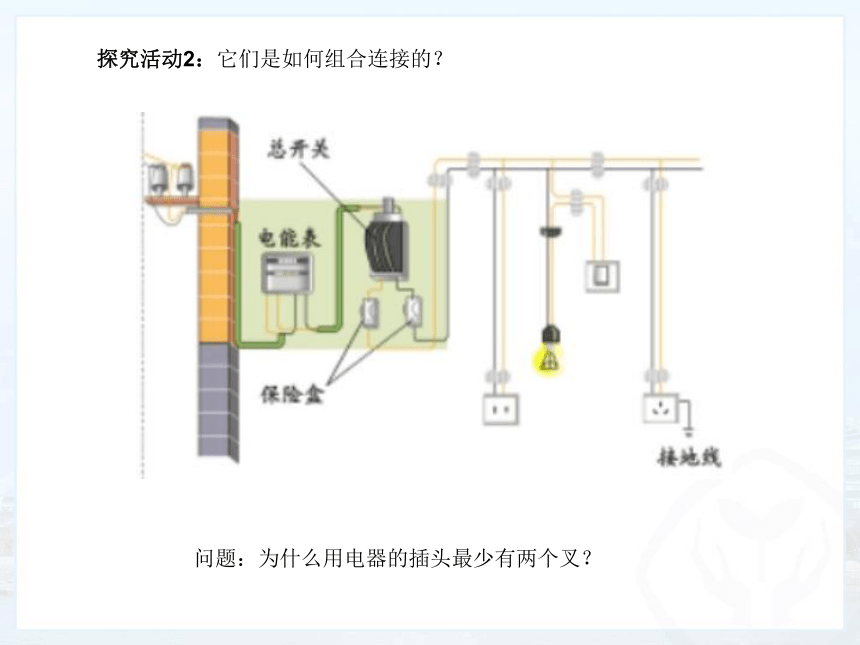

探究活动2：它们是如何组合连接的？
问题：为什么用电器的插头最少有两个叉？

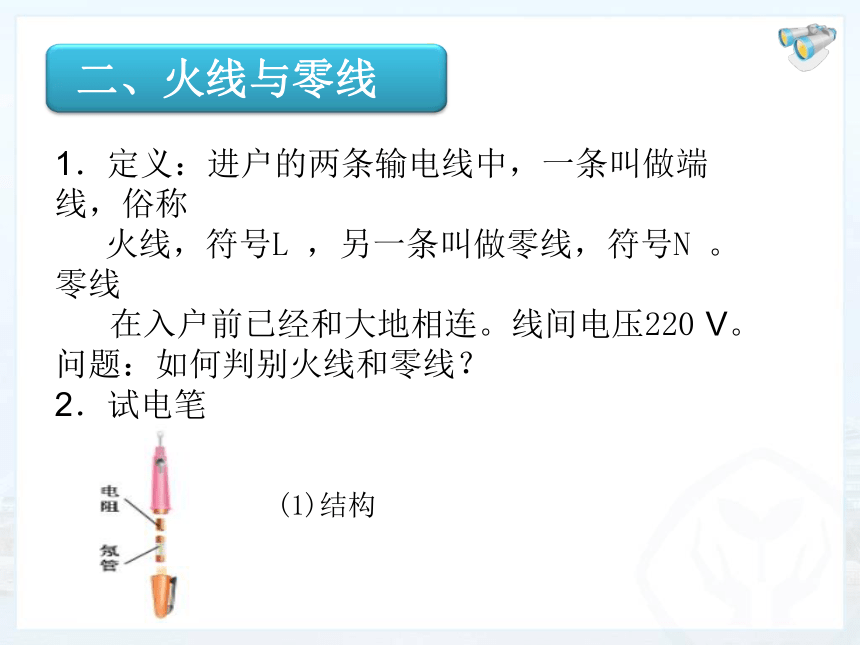

二、火线与零线
1．定义：进户的两条输电线中，一条叫做端线，俗称
火线，符号L ，另一条叫做零线，符号N 。零线
在入户前已经和大地相连。线间电压220 V。
问题：如何判别火线和零线？
2．试电笔
(1)结构
问题：三相插座中的两孔为零线和火线，另外一孔是
什么？
实验一：探究产生热量Q与电阻R的关系
R1 = 5 Ω
R2 = 10 Ω
A
　　在电流相同、通电时间相同的情况下，电阻越大，这个电阻产生的热量越多。
(3)氖管发光的是火线。
(2)正确使用试电笔。
问题：三相插座中的两孔为零线和火线，另外一孔是什么？
三、三线插头和漏电保护器
1．三线插头：左零右火上接地。
接地保护。
2．漏电保护器：有人触电和漏电时，自动断开电路，对人起保护作用。
问题：下图中空气开关和漏电保护器在电路中分别起
什么作用？这样安装有什么好处？
1．小明家的电路简化后如图所示，观察该电路，下列
说法中正确的是( )
A．电视和台灯是并联的
B．开关和灯泡是并联的
C．各个小彩灯之间是并联的
D．不插用电器时，插座处火线和零线是连通的
2．某班同学在学了有关家庭电路的知识后，安装了四盏电灯，你认为其中正确的是( )
A B C D
课堂小结
一、基本知识
1．家庭电路的组成。
2．火线和零线、试电笔。
3．三线插头和漏电保护器。
二、基本技能：试电笔的使用
三、基本方法：观察法、对比法
思考题：
1．洗衣机、电冰箱、电脑等许多家用电器均使用三脚
插头与电源插座连接，如图所示。细心观察可以发
现，三脚插头中与用电器金属外壳连接的那个插脚
比另外两个插脚要稍长。这样的设计是什么原因
2．家庭电路在使用时总是安全的吗？什么情况下会对
电路造成破坏？
