20.5 磁生电 课件

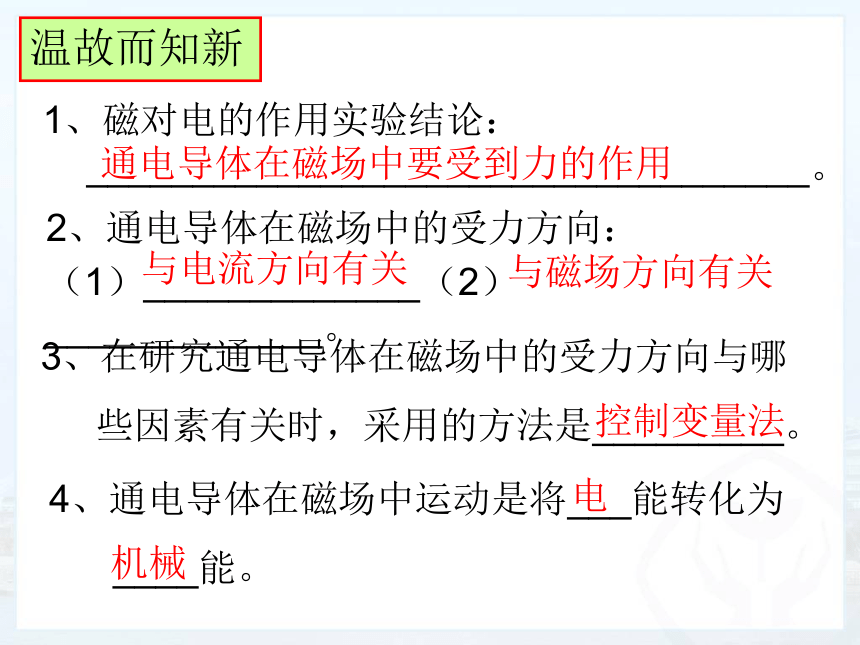

课件20张PPT。温故而知新1、磁对电的作用实验结论：__________________________________。2、通电导体在磁场中的受力方向：（1）_____________（2）_____________。4、通电导体在磁场中运动是将___能转化为
____能。通电导体在磁场中要受到力的作用与电流方向有关与磁场方向有关电机械3、在研究通电导体在磁场中的受力方向与哪

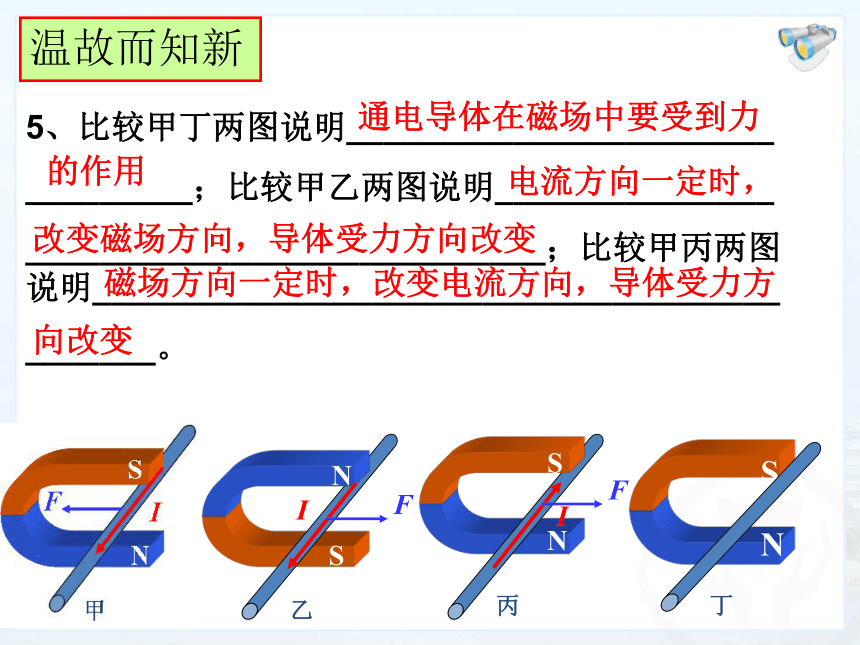

些因素有关时，采用的方法是_________。控制变量法5、比较甲丁两图说明_______________________
_________；比较甲乙两图说明_______________
____________________________；比较甲丙两图说明_____________________________________

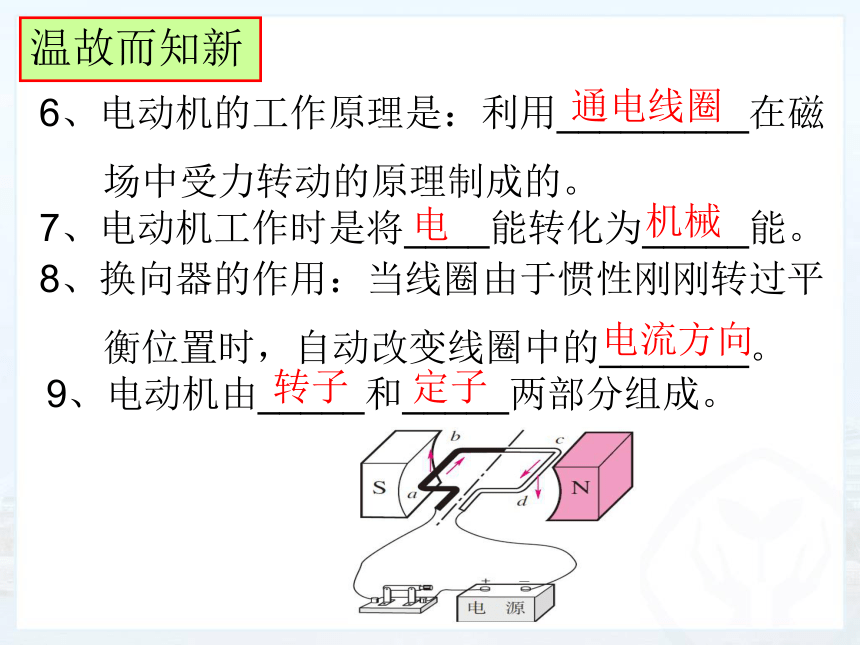

_______。丁温故而知新通电导体在磁场中要受到力的作用电流方向一定时，改变磁场方向，导体受力方向改变磁场方向一定时，改变电流方向，导体受力方向改变6、电动机的工作原理是：利用_________在磁
场中受力转动的原理制成的。7、电动机工作时是将____能转化为_____能。8、换向器的作用：当线圈由于惯性刚刚转过平

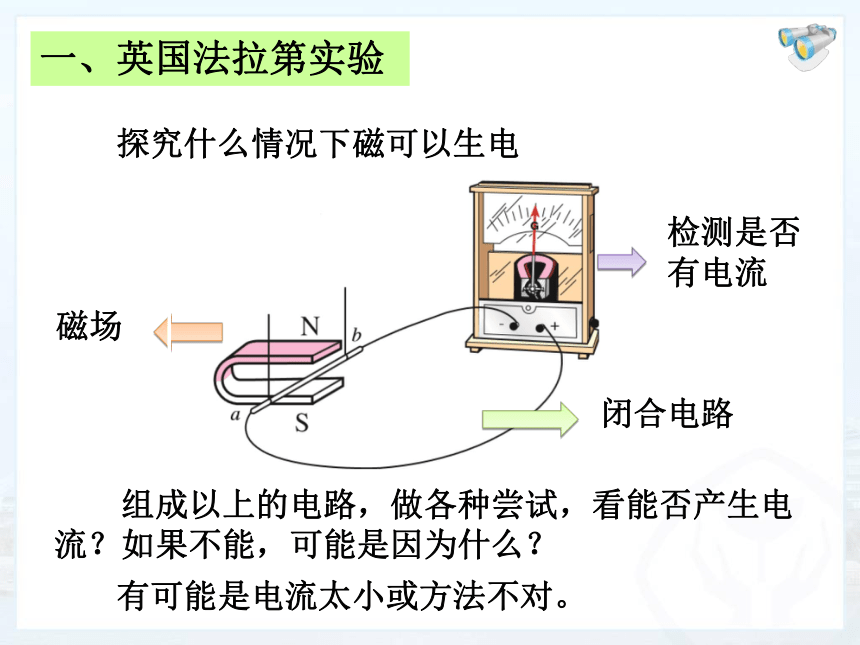

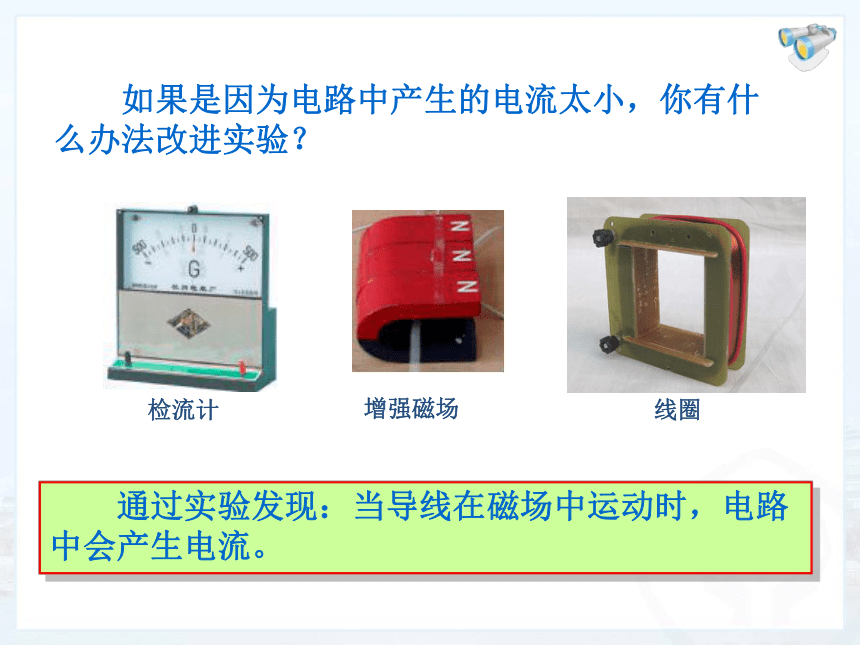

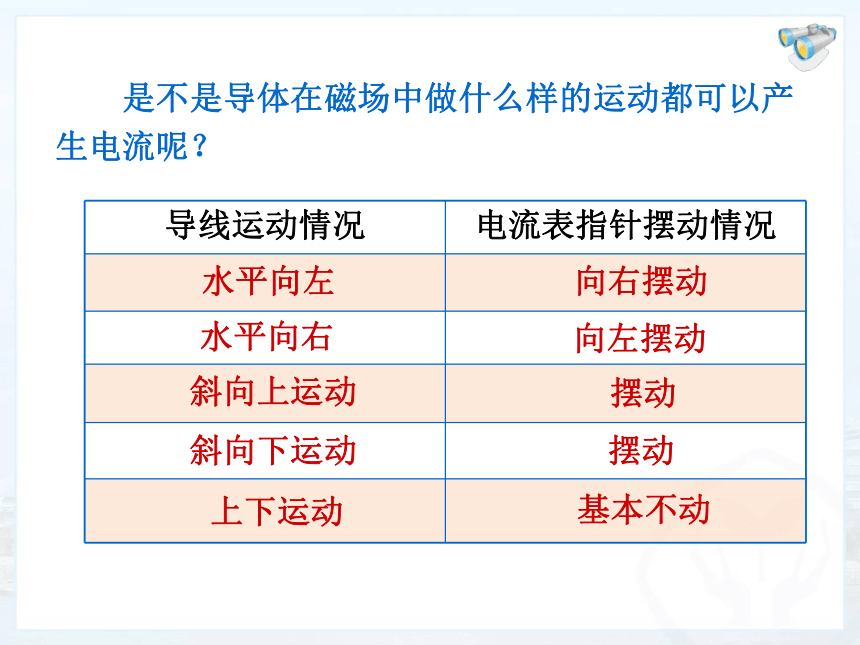

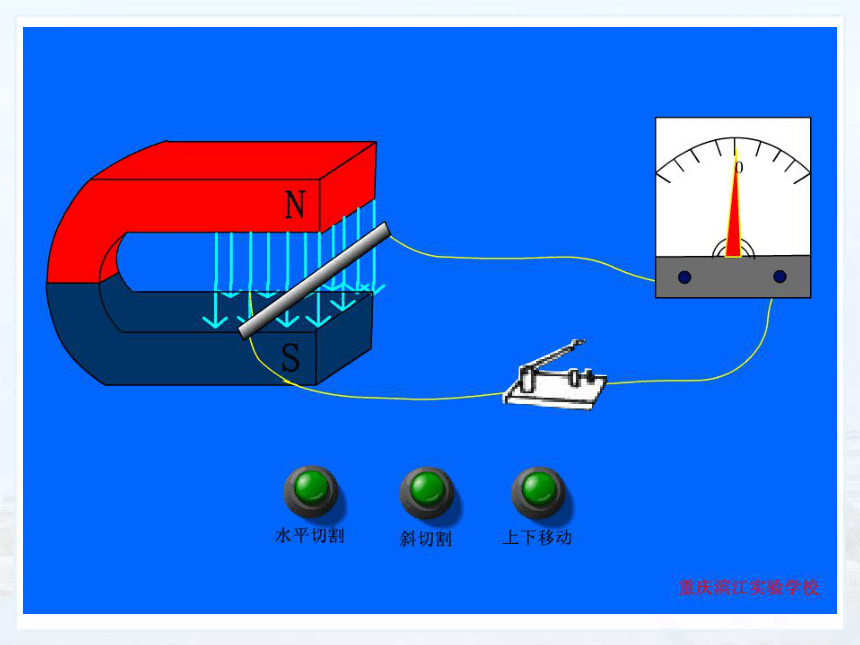

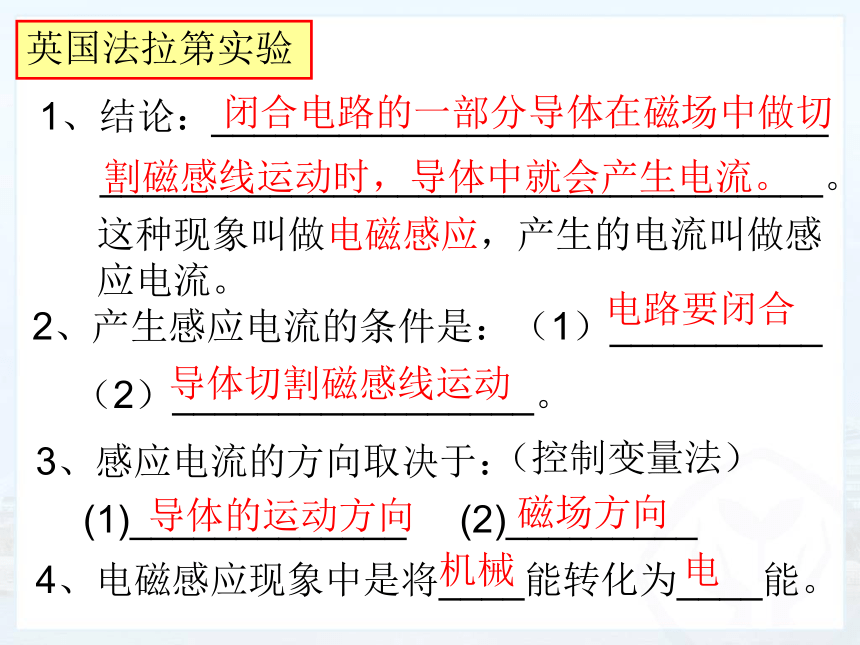

衡位置时，自动改变线圈中的_______。9、电动机由_____和_____两部分组成。通电线圈电机械电流方向转子定子温故而知新第二十章第五节磁生电陕坝中学物理组　　探究什么情况下磁可以生电磁场检测是否有电流闭合电路　　组成以上的电路，做各种尝试，看能否产生电流？如果不能，可能是因为什么？　　有可能是电流太小或方法不对。一、英国法拉第实验水平向左向右摆动向左摆动摆动摆动基本不动水平向右斜向上运动斜向下运动上下运动　　是不是导体在磁场中做什么样的运动都可以产生电流呢？检流计增强磁场线圈　　如果是因为电路中产生的电流太小，你有什么办法改进实验？　　通过实验发现：当导线在磁场中运动时，电路中会产生电流。英国法拉第实验1、结论：_______________________________________________________________。闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生电流。这种现象叫做电磁感应，产生的电流叫做感应电流。2、产生感应电流的条件是：（1）__________
（2）_________________。电路要闭合导体切割磁感线运动3、感应电流的方向取决于：(1)_____________ (2)_________导体的运动方向磁场方向（控制变量法）4、电磁感应现象中是将____能转化为____能。电机械练 一 练1、a是闭合电路的一部分导体，垂直于黑板放
则能够产生感应电流的是（ ）C DABCD练 一 练2、关于电磁感应现象，下列叙述正确的是（ ）A 当闭合电路的一部分导体在磁场中运动时，就能产生感应电流。
B 任何导体在磁场中运动，都能产生感应电流
C 当闭合电路的一部分导体在磁场中做切割磁感线运动时，就会产生感应电流。
D 当闭合电路的一部分导体在磁场中沿磁感线方向运动时，就能产生感应电流。C练 一 练ABC3、根据左图判断右边三图电流方向正确的
是（ ）B C　　把磁感线想象成一根根线，导线想象成一把刀。　　1．闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，这是一种电磁感应现象。　　2．电路中产生的电流叫做感应电流。一、电磁感应现象发电机的原理图（1）观察手摇发电机的构造；（2）观察发电机对小灯泡亮度的影响。　　2、发电机发出的电流的____________是变化的。二、发电机1、发电机的工作原理是______________。电磁感应现象大小和方向4、发电机是将______能转化为____能。机械电3、发电机产生的是交流电2．交变电流　　交流发电机产生的电流是交变电流，简称交流。
　　在交变电流中，电流在每秒内周期性变化的次数叫做频率。
　　我国电网以交流供电，频率50赫兹。周期0.02S　　（3）检验手摇发电机电流方向的变化。　　二极管交替发光，说明产生的电流方向不停在改变。　　（1）发电机的构造
　　发电机由转子和定子两部分组成。
　　大型发电机一般采用磁极旋转的方式来发电。大型发电机安装转子3．发电机工作原理　　（2）工作原理　　当线圈在前半周转动时，电流表指针偏转，表明电路中产生了电流；当线圈在后半周转动时，切割磁感线方向相反，电流表指针偏转方向相反。铜环电刷　　（3）发电机发电的过程是其他形式能转化为电能的过程。　　1．闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生感应电流， 这是一种电磁感应现象。 　　2．发电机利用了电磁感应原理发电，将其他形式能转化为电能。课堂小结
