第十六章 电压 电阻
一、单选题

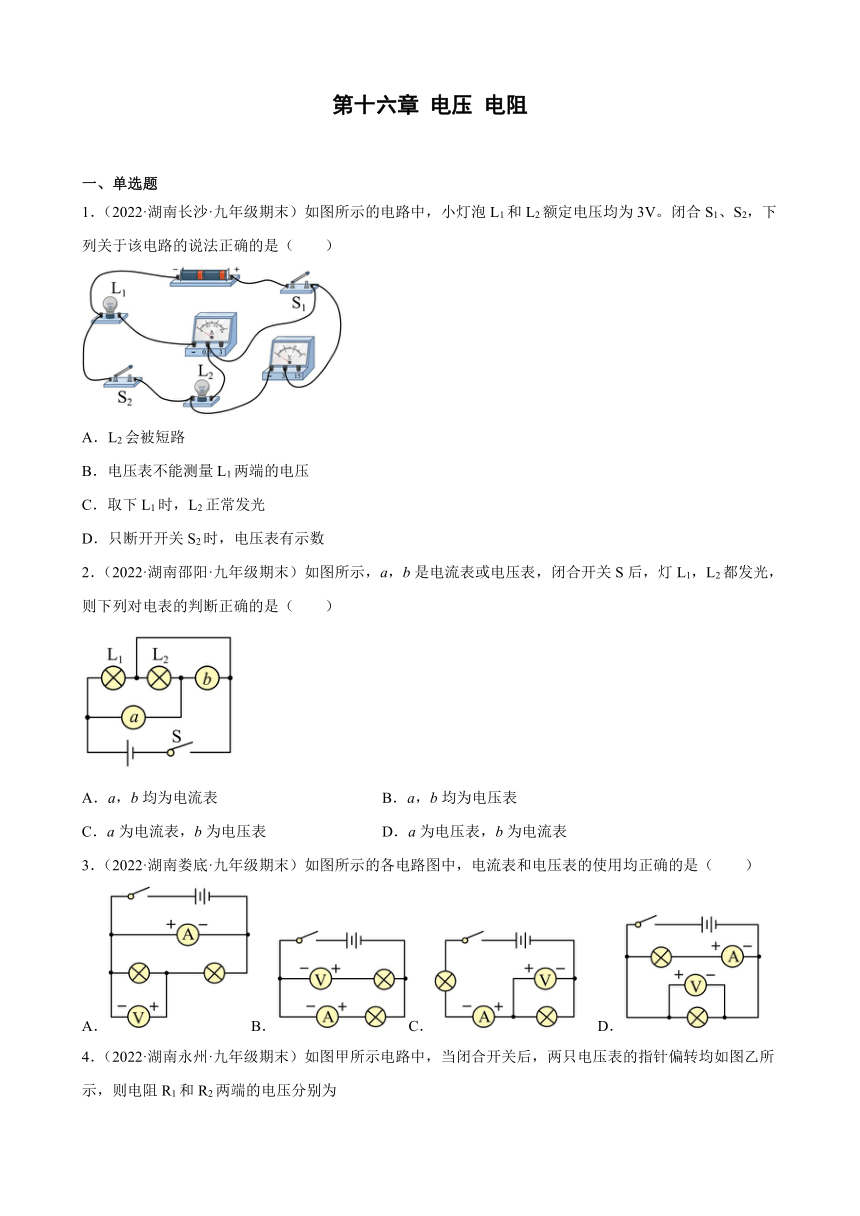

1．（2022·湖南长沙·九年级期末）如图所示的电路中，小灯泡L1和L2额定电压均为3V。闭合S1、S2，下列关于该电路的说法正确的是（　　）
A．L2会被短路
B．电压表不能测量L1两端的电压
C．取下L1时，L2正常发光
D．只断开开关S2时，电压表有示数
2．（2022·湖南邵阳·九年级期末）如图所示，a，b是电流表或电压表，闭合开关S后，灯L1，L2都发光，则下列对电表的判断正确的是（　　）
A．a，b均为电流表 B．a，b均为电压表
C．a为电流表，b为电压表 D．a为电压表，b为电流表
3．（2022·湖南娄底·九年级期末）如图所示的各电路图中，电流表和电压表的使用均正确的是（　　）
A．B．C． D．
4．（2022·湖南永州·九年级期末）如图甲所示电路中，当闭合开关后，两只电压表的指针偏转均如图乙所示，则电阻R1和R2两端的电压分别为
A．6V 1.5V
B．7.5V 1.5V
C．1.5V 7.5V
D．1.5V 6V
5．（2022·湖南邵阳·九年级期末）如图所示，电源电压9V，开关S闭合，灯泡L1、L2发光，电压表V2示数为3V，电压表V1示数为
A．3V
B．6V
C．4.5V
D．9V
6．（2022·湖南湘西·九年级期末）在相同温度下,关丁导体的电阻，下列说法正确的是
A．铜线的电阻一定比铝线的小
B．长度相同粗细也相同的铜线和铝线电阻相等
C．长度相同的两根铜线,粗的那根电阻较大
D．粗细相同的两根铜线,长的那根电阻较大
7．（2022·湖南永州·九年级期末）半导体的导电性能介于导体和绝缘体之间，有些半导体材料的导电性能受温度、光照、压力等影响而显著变化，下列不能用半导体材料制作的是（　　）
A．热敏电阻 B．光敏电阻 C．压敏电阻 D．高压输电线
8．（2022·湖南湘潭·九年级期末）下列关于电阻的说法中，正确的是
A．一根电阻丝的电阻为R，把它剪去一半，再将剩下的一半拉长到原长，它的电阻仍为R
B．导体的电阻与导体两端的电压成正比
C．导体的电阻越大，表明导体的导电能力越强
D．电阻是导体本身的一种性质，与导体的长度、横截面积和材料等因素有关
9．（2022·湖南邵阳·九年级期末）如图所示，当滑片向左滑动时连入电路的电阻变大的是（ ）
A． B． C． D．
10．（2022·湖南株洲·九年级期末）某同学在做“用滑动变阻器改变电流”的实验时，连接如图所示的电路，将滑动变阻器的滑片移动到最大阻值处，闭合开关S，发现小灯不亮，接下来的操作，在以下步骤中最合理的是
A．断开开关S，更换额定功率大一点的灯泡重新实验
B．断开开关S，增加电池的节数重新实验
C．断开开关S，拆掉导线重新连接电路
D．观察电流表的示数是否为零，判断电路是否断路
二、填空题
11．（2022·湖南岳阳·九年级期末）一节干电池的电压是______V，家庭电路中的电冰箱 电视机 洗衣机等用电器的连接方式是______联。
12．（2022·湖南永州·九年级期末）如图甲所示电路，电源电压为6V，当S闭合时，电压表的读数如图乙所示，则L1两端的电压为____V，L2两端的电压为____V．
13．（2022·湖南·凤凰县教育科学研究所九年级期末）如图是高压输电线上的一个装置，该装置是导体，它的作用是将四根导线并联起来，相当于______了导线的横截面积。（选填“增大”或“减小”）。
14．（2022·湖南湘西·九年级期末）如图所示，甲为亮度可调的台灯，电位器是调节其亮度的装置；乙是电位器的内部结构示意图，a、b、c是它的三个接线柱，旋钮带动滑片转动，若顺时针旋转旋钮时灯泡发光变亮，则需将______（选填a和b、b和c或a和c）接线柱接入电路，这是通过改变电阻丝连入电路中的______来改变电阻的。
15．（2022·湖南益阳·九年级期末）如图所示，用A、B两个金属夹子将一根铅笔芯接入电路中，当B夹子向右移动时，小灯泡的亮度将 _______ （填“变亮”或“变暗”）。导致铅笔芯接入电路的电阻发生变化的主要因素是 ______ 变化；若将A、B两个金属夹子间的铅笔芯换成塑料吸管，小灯泡 ______ （填“会”或“不会”）发光。
16．（2022·湖南长沙·九年级期末）滑动变阻器是通过改变连入电路中导线的________来改变电阻，从而改变电路中的电流。如图表示滑动变阻器的结构示意图，若连入电路的是AC两个接线柱，要使变阻器连入电路的阻值变大，则滑片P应向_______滑动，要使变阻器相当于一个定值电阻，应接入_______两个接线柱。
三、作图题
17．（2022·湖南湘西·九年级期末）如图所示，是练习使用滑动变阻器改变灯泡亮度的未完成电路，请用笔画线代替导线完成电路连接．要求：灯L1和L2并联，开关同时控制两灯，滑动变阻器只控制L1的亮度，导线不能交叉．
( )

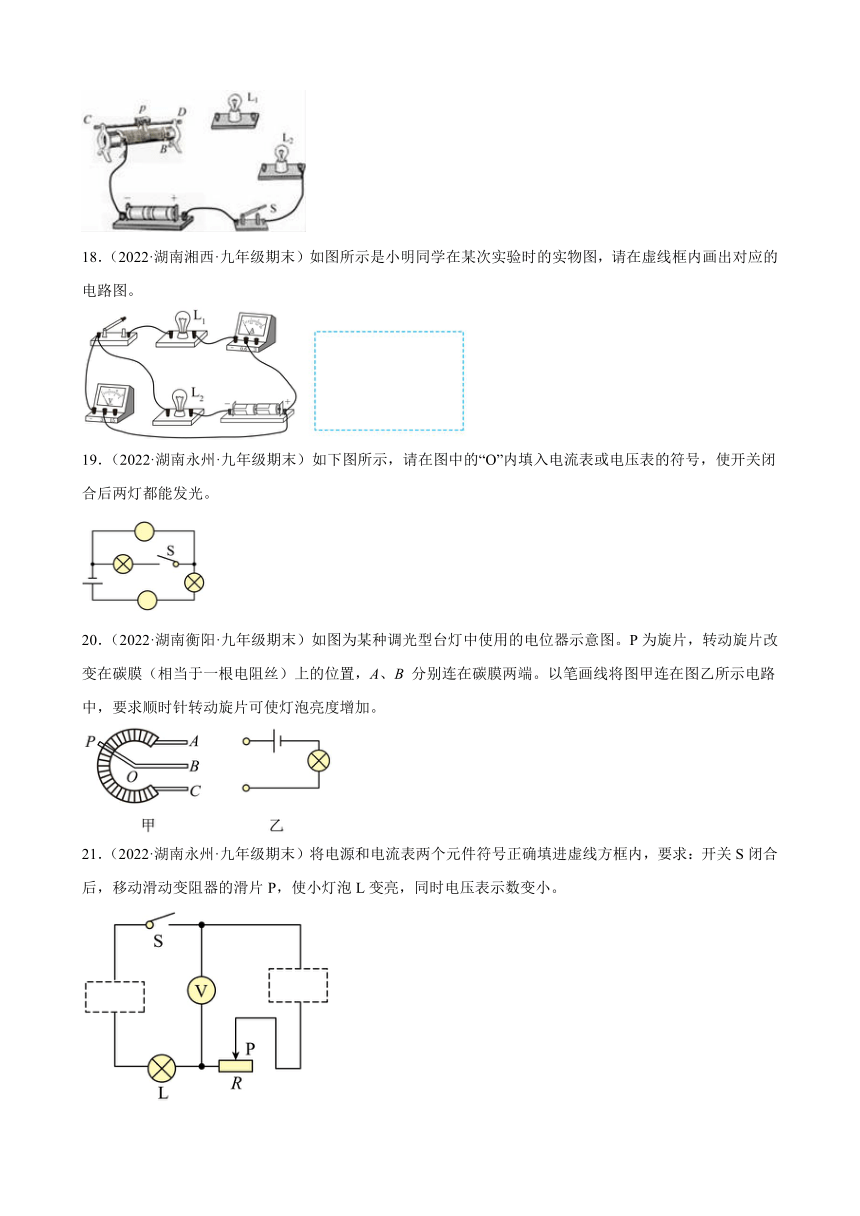

18．（2022·湖南湘西·九年级期末）如图所示是小明同学在某次实验时的实物图，请在虚线框内画出对应的电路图。
19．（2022·湖南永州·九年级期末）如下图所示，请在图中的“O”内填入电流表或电压表的符号，使开关闭合后两灯都能发光。
20．（2022·湖南衡阳·九年级期末）如图为某种调光型台灯中使用的电位器示意图。P为旋片，转动旋片改变在碳膜（相当于一根电阻丝）上的位置，A、B 分别连在碳膜两端。以笔画线将图甲连在图乙所示电路中，要求顺时针转动旋片可使灯泡亮度增加。
21．（2022·湖南永州·九年级期末）将电源和电流表两个元件符号正确填进虚线方框内，要求：开关S闭合后，移动滑动变阻器的滑片P，使小灯泡L变亮，同时电压表示数变小。
四、实验题
22．（2022·湖南永州·九年级期末）小明在做“测量小灯泡的电功率”的实验时，所用电源电压为4.5V，小灯泡额定电压为2.5V。
（1）该实验的实验原理是______；
（2）请你用笔画线代替导线，将图甲中的实物电路连接完整；______
（3）把电路图连接成实物图（如图甲所示）后，闭合开关，发现小灯泡不亮，电流表指针不动、电压表指针有明显的偏转，则电路故障原因可能是______；
（4）故障排除后重新闭合开关，移动滑动变阻器的滑片P到某一位置时，电压表的示数如图乙所示，若要测量小灯泡的额定功率，应将图甲中滑片P向______（填“左”或“右”）端移动，使电压表的示数为2.5V；
（5）小明同学移动滑P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的图象。根据图象信息可计算出小灯泡的额定功率是______W。
23．（2022·湖南常德·九年级期末）“探究串联电路的电压关系”的实验电路如图甲所示
（1）为了使探究得出的结论具有普遍意义，L1 L2应该选择_____（选填“相同”或“不同”）规格的小灯泡
（2）小明根据图甲连接好电路，闭合开关，电压表示数如图乙所示，为了使实验结果更准确，接下来他应该_____
（3）测出L1两端的电压后，小明断开开关，准备拆下电压表，改接在B C之间 小聪认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可，小聪的办法是否正确？答：_____，理由是_____
24．（2022·湖南长沙·九年级期末）小强用如图甲所示的电路来探究串联电路的电压特点。
（1）小强根据图甲连接好电路，闭合开关，发现电压表示数如图乙所示，为了使实验结果更准确，接下来他应该______再进行实验；
（2）测出L1两端电压后，小强断开开关，准备拆下电压表，改接在B、C两点之间。小刚认为小强的操作太麻烦，只需将电压表与A点相连的导线拆下改接到C点即可，小刚的办法是否可行？______，理由是：______。
参考答案：
1．C
【解析】A．闭合S1、S2，电流过了S1后有两条路径，一条经电流表、灯泡L1回到电源负极；一条经灯泡L2、开关S2，回到电源负极，电压表测并联电路电压，开关S1在干路，故L2没有被短路，故A错误；
B．因两灯泡并联，并联电路各支路两端的电压都相同，故电压表能测量L1两端的电压，故B错误；
C．因两灯泡并联，各支路互不影响，所以取下L1时，L2能正常发光，故C正确；
D．只断开开关S2时，电压表与L2串联，电流过了S1后经电流表、灯泡L1回到电源负极，电压表与L2被导线短路，所以电压表无示数，故D错误。
故选C。
2．C
【解析】A．如果a，b均为电流表，电流可以不经过用电器直接回到负极，则电源会短路，两灯都不能发光，故A不符合题意；
B．如果a，b均为电压表，L1可以发光，由于电压表相当于断路，所以L2几乎没有电流经过，不能发光，故B不符合题意；
C．如果a为电流表，b为电压表，电流可以从正极出发，分成两支，一支经L1，另一支经a，L2后与经过L1的电流一起回到负极，两灯并联，都可以发光，故C符合题意；
D．如果a为电压表，b为电流表，则L2处在短路的位置上，不能发光，故D不符合题意。
故选C。
3．D
【解析】A．因为电流表并联在了电源两端，因此闭合开关后会形成电源短路，故A错误；
B．根据电压表的使用方法可知，电压表应并联在被测用电器的两端，而图中电压表与灯泡串联了，故B错误；
C．电流是从电流表的负接线柱流入，正接线柱流出的，电流表接法错误，故C错误；
D．电压表和电流表的都符合接线原则，故D正确。
故选D。
4．A
【解析】由电路图可知，电压表V2示数应大于电压表V1示数，而两电压表指针位置相同，则电压表V2量程是0～15V，分度值是0.5V，电压表示数UV1=7.5V；电压表V1量程是0～3V，分度值是0.1V，电压表示数UV2=1.5V；
电阻R2的电压U2=UV2=1.5V，电阻R1的电压U1=UV1-U2=7.5V-1.5V=6V．
5．A
【解析】由图知，两灯泡串联，电压表V2测量L2两端的电压为3V；
V1的左端沿导线向左向下连接在L2的左端，V1的右端沿导线向右向下连接在L2的右端，所以V1也是与L2并联的，所以V1示数等于V2的示数等于3V．
故选A．
6．D
【解析】电阻是导体自身的一种特性，它由导体的材料、长度、横截面积和温度决定，与加在导体两端的电压和通过导体的电流大小无关．
A. 由于没有控制导体长度和粗细相同，所以不能说铜导线的电阻一定比铝导线的电阻大，故错误；
B. 长度相同，粗细也相同的铜线、铝线，材料不同，电阻不相等，故错误；
C. 导线的材料和长度相同的两根铜线，粗的那根电阻较小，故错误；
D. 导线的材料和横截面积相同，长的那根电阻较大，故正确．
7．D
【解析】半导体可以制作热敏电阻、光敏电阻、压敏电阻，高压输电线需用导电性能好的导体制作。
故选D。
8．D
【解析】A．一根电阻丝的电阻为R，把它剪去一半，再将剩下的一半拉长到原长，它的电阻变为原来的2倍，故A错误；
BD．电阻是导体本身的一种属性，导体的电阻与导体的材料，长度和横截面积等因素有关，与导体两端的电压和导体的电流无关，故B.错误，D正确；
C．导体的电阻越大，表明导体的导电能力越弱，故C错误。
故选D。
【点睛】电阻是指导体对电流的阻碍作用的大小，影响电阻大小的因素有导体的长度、横截面积以及材料、温度等。
9．D
【解析】解：A．滑动变阻器的左下方接线柱和左上方接线柱接入电路中，当滑片向左滑动时，电阻丝接入电路的长度变短，所以电阻变小，故A不符合题意；
B．滑动变阻器的两个上方接线柱接入电路中，此时滑动变阻器接入电路的电阻为零且不变，故B不符合题意．
C．滑动变阻器的两个下方接线柱接入电路中，此时滑动变阻器接入电路的电阻最大且不变，故C不符合题意；
D．滑动变阻器的左上方接线柱和右下方接线柱接入电路中，当滑片向左滑动时，电阻丝接入电路的长度变长，所以电阻变大，故D符合题意．
故选D．
点睛：滑动变阻器使用时，接线柱的选取要一上一下．滑动变阻器接入电路中电阻的大小取决于电阻丝接入电路的长度，要使滑片向左滑动时连入电路的电阻变大，就要使电阻丝接入电路的长度变长，由此入手分析．
10．D
【解析】AB、若电路发生断路故障时，换用更大功率的灯泡或增加电池数量，灯泡同样不发光，故AB错误；
C、如果灯丝断了或导线发生断路，拆掉导线重新连接电路，灯泡仍然不亮，故C错误；
D、该电路为串联电路，闭合开关，灯泡不亮时，先观察电流表是否有示数；如果无示数，说明电路出现断路现象，然后检测出断路的位置，并进行处理；如果电流表有较小的示数，则是电路中电阻较大造成的，可移动滑片观察灯泡是否发光，故D正确．
11． 1.5 并
【解析】[1]一节新的干电池的电压为1.5V。
[2]家庭电路中的用电器工作时，相互之间不影响，所以连接方式是并联。
12． 1.5 4.5
【解析】（1）由电路图可知：电压表所测电压是灯泡L1两端的电压，指针的位置在表盘中央，示数可能是7.5V，也可能是1.5V；而题目中的电源电压为6V，故L1的电压不会大于6V，故电压表示数应为1.5V，即U1=1.5V；
（2）根据串联电路的电压规律：U=U1+U2；电源电压U=6V；则灯泡L2两端的电压为：U2=U-U1=6V-1.5V=4.5V；
13．增大
【解析】在长度、材料及温度不变时，导体的横截面积越大，导体的电阻越小。如图是高压输电线上的一个装置，该装置是导体，它的作用是将四根导线并联起来，相当于增大了导线的横截面积，从而减小了导体的电阻。
14． b和c 长度
【解析】[1]当顺时针旋转旋片时，灯泡变亮，原因应是电流变大，由于电源电压不变，由欧姆定律知道，电路中电阻变小，所以，应连接接线柱b、c与灯泡串联后接入电路。
[2]由图知道，这是通过改变电阻丝连入电路中的长度来改变电阻的。
15． 变暗 接入的长度 不会
【解析】[1][2]由图可知，当B夹子向右移动时，铅笔芯接入电路中的长度变大，铅笔芯接入电路的电阻大，由可知电路中电流变小，小灯泡的亮度就会变暗；当B夹子左右移动时，铅笔芯接入电路中的长度会发生变化，铅笔芯接入电路的电阻发生变化，所以导致铅笔芯接入电路的电阻发生变化的主要因素是长度的变化。
[3]若将A、B两个金属夹子间的铅笔芯换成塑料吸管，由于塑料吸管是绝缘体，不易导电，小灯泡不会发光。
16． 长度 右 AB
【解析】[1]在导体的横截面积、材料、温度不变时，导体的电阻大小只与导体的长度有关。滑动变阻器是通过改变连入电路中导线的长度来改变电阻，从而改变电路中的电流。
[2]如图表示滑动变阻器的结构示意图，若连入电路的是AC两个接线柱，则滑片以左的部分电阻丝连入电路中，要使变阻器连入电路的阻值变大，则滑片P应向右滑动。
[3]要使变阻器相当于一个定值电阻，应把变阻器的最大电阻连入电路中，即接入AB两个接线柱。
17．
【解析】根据题目要求知道，两灯并联，所以，电流有两条路径；开关同时控制两盏电灯，则开关必须接在干路上；滑动变阻器只控制L1 的亮度，所以滑动变阻器与灯L1 串联；根据“电流流向法”，从电源正极出发经开关分支，一支经L1、滑动变阻器；另一支经L2 ，然后共同回电源负极，如下图：
18．
【解析】由实物图知，灯泡L1与灯泡L2串联，电流从电源正极出发经电流表、灯泡L1、开关、灯泡L2回负极，电压表并联在开关、灯泡L1、电流表的两端，如图所示：
19．
【解析】电流表的电阻很小，在其所在的电路中相当于导线；电压表的电阻很大，在其所在的电路中相当于断路；如图，要使开关闭合后两灯都能发光，最下面的不能接入电压表，否则会导致整个电路断路；最上面的不能接电流表，否则会短路上面的小灯泡；故正确的连接方法如图：
20．
【解析】旋钮OP顺时针旋转时，灯泡变亮，原因是电流变大，电源电压不变，则电路的总电阻变小，电位器连入电路的电阻变小，则一定连入了接线柱A，如果连入电位器的A、C，电位器相当于一个定值电阻，移动旋钮OP不能改变连入电路的电阻，所以把A、B连入电路。如图所示
21．
【解析】根据移动滑动变阻器的滑片P，小灯L变亮时，电压表的示数变小，说明电压表测的滑动变阻器两端的电压，则左侧的位置应该是电源，右侧的位置应该是电流表，如下图所示：
22． P=UI 小灯泡断路##灯丝断了##灯泡松动 右 0.5
【解析】（1）[1]在“测量小灯泡的电功率”实验中实验原理是P=UI，用电压表测量出小灯泡两端电压，电流表测量出通过小灯泡的电流，最后由P=UI即可计算出小灯泡的电功率。
（2）[2]实验中电压表和小灯泡并联，电流表和小灯泡串联，滑动变阻器串联在电路中，改变电路中电流。因为小灯泡额定电压为2.5V，所以电压表用0~3V量程。电路图如图所示：
（3）[3]闭合开关后，发现小灯泡不亮，电流表指针不动，说明电路中有断路，又因为电压表指针有明显的偏转，所以故障是小灯泡断路，可能是灯丝断了，或者灯泡松动。
（4）[4]图乙电压表是0~3V量程，分度值为0.1V，示数为2.2V。若要测量小灯泡的额定功率，电压表示数应该增大到2.5V，根据串联分电压可知滑动变阻器两端电压应该减小，串联电路中用电器两端电压与电阻呈正比，所以应该减小滑动变阻器的阻值，即将滑片P向右滑动。
（5）[5]小灯泡两端电压等于额定电压时，小灯泡电功率为额定功率。由图乙可知UL=2.5V时，IL=0.2A，所以小灯泡额定功率为
23． 不同 断开开关，将电压表改接到小量程 不正确 会造成电压表正负接线柱接反了
【解析】（1）[1]为了使探究得出的结论具有普遍意义，应该选取不同的小灯泡进行实验，这样才更有说服力。
（2）[2]根据图乙电压表所示情况可知，电压表指针偏转角度太小，误差过大，所以接下来需要断开开关，换用较小量程重新做实验。
（3）[3][4]只将与A点相连的导线改接到C点是不可以的，因为根据电路图分析可以看出，直接改接一端连线，会造成电压表正负接线柱接反，电压表的指针反向偏转，无法测量电压。
24． 断开开关，将电压表换接0~3V量程 不可行 电压表正负接线柱接反了
【解析】（1）[1]闭合开关，电压表示数如图乙所示，电压表选用0~15V量程，在0~5V之间有10个小格，因此电压表的分度值为0.5V，图乙中指针指在0右侧的第4个小格，故电压表示数为2V，小于3V，因电压表指针偏转角度较小，误差较大，为了使读数更精确，接下来她应该进行的操作是：断开开关，将电压表换接0~3V量程。此时分度值为0.1V，精确度较原来提高了，误差更小。
（2）[2][3]在测B、C两点间电压时，电压表所接的B接点不动，只将电压表与A点相连的导线改接到C点，会造成电压表正负接线柱反接，会使电压表的指针反向偏转，所以这种方法不可行。
