第二十章 电与磁 复习课件

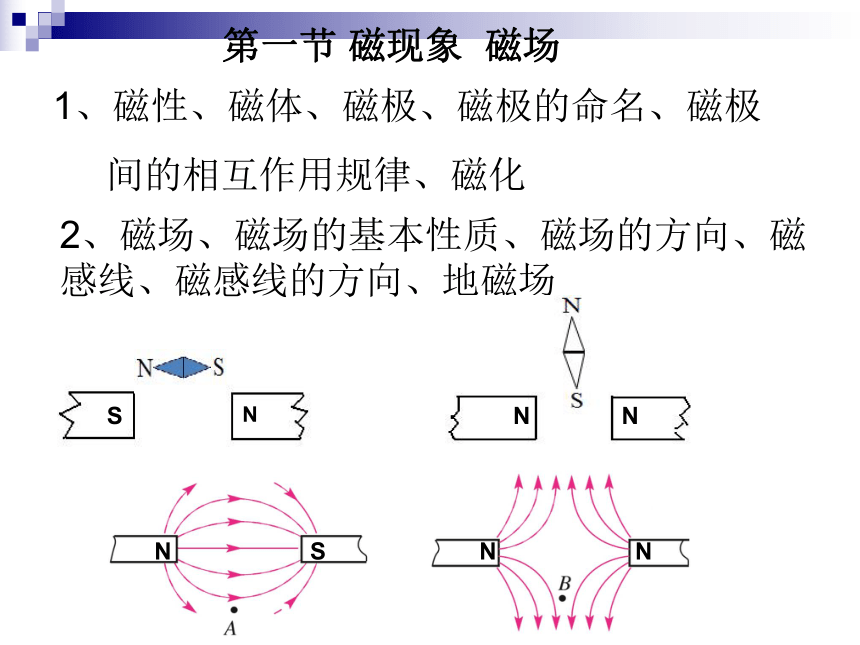

课件26张PPT。第二十章电 与 磁复 习 课陕坝中学物理组第一节 磁现象 磁场1、磁性、磁体、磁极、磁极的命名、磁极
间的相互作用规律、磁化2、磁场、磁场的基本性质、磁场的方向、磁感线、磁感线的方向、地磁场SNNNNSNN3、关于磁体、磁场、磁感线，一下说法
正 确的是（ ）A 铁和铝都能够被磁体吸引
B 磁感线是磁场中真实存在的曲线
C 磁体之间的相互作用是通过磁场发生的

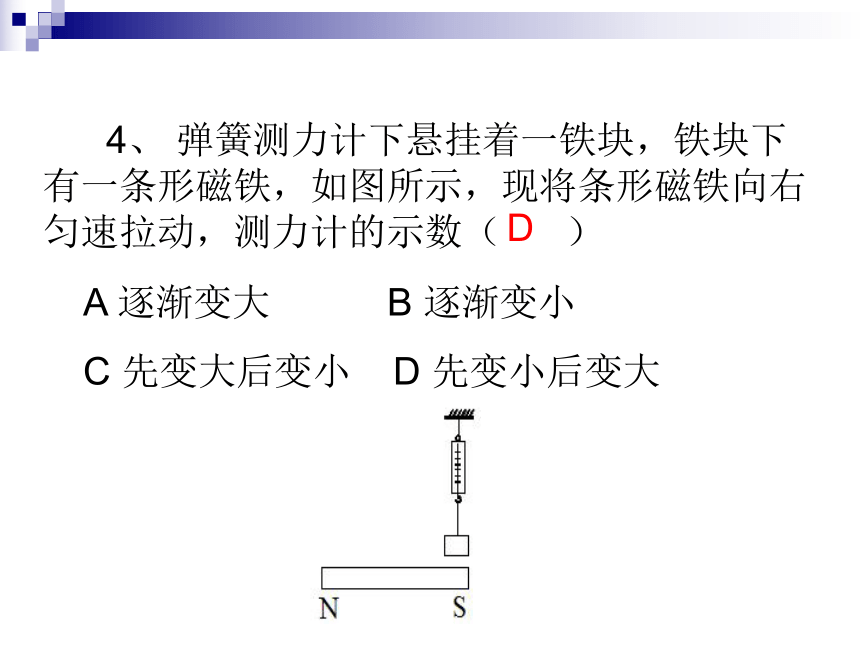

D 磁感线是从磁体的S极出来回到N极C 4、 弹簧测力计下悬挂着一铁块，铁块下有一条形磁铁，如图所示，现将条形磁铁向右匀速拉动，测力计的示数（ ）A 逐渐变大 B 逐渐变小

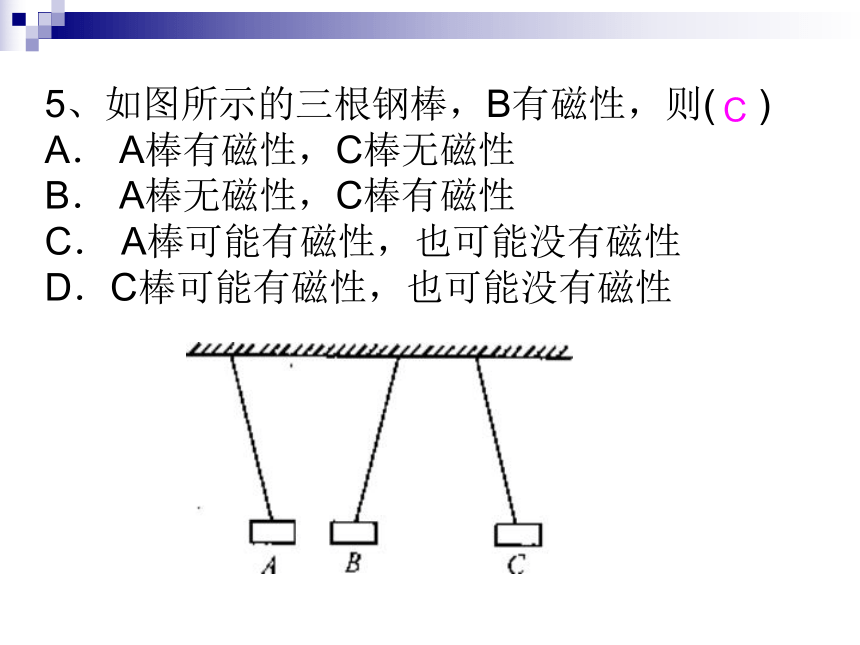

C 先变大后变小 D 先变小后变大D 5、如图所示的三根钢棒，B有磁性，则( )A． A棒有磁性，C棒无磁性B． A棒无磁性，C棒有磁性C． A棒可能有磁性，也可能没有磁性D．C棒可能有磁性，也可能没有磁性C1、比较甲乙两图得到的结论是:
_________________________
2、比较甲丙两图得到的结论是:

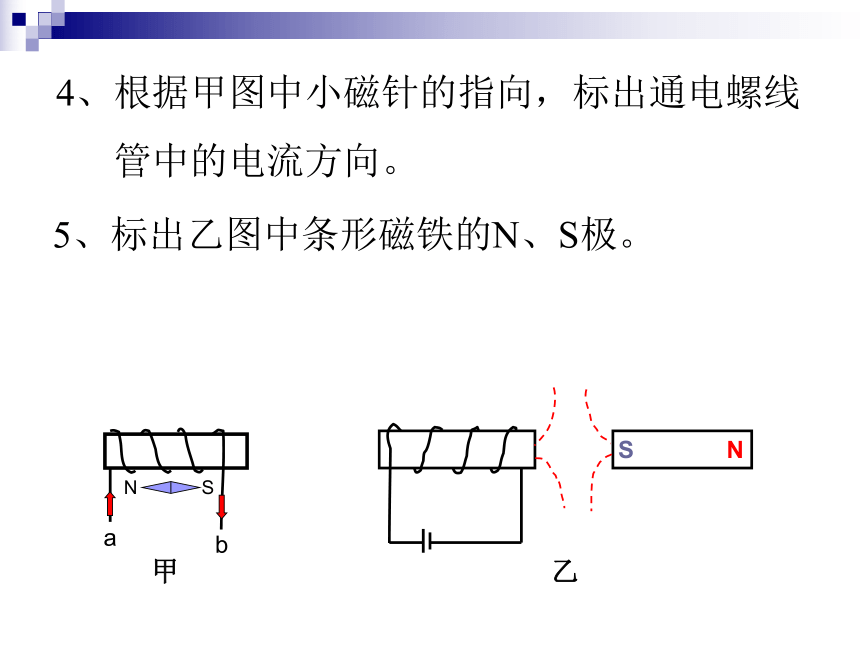

_______________________________ 电流能够产生磁场 电流的磁场方向由电流方向决定的第二节 电生磁3、通电螺线管的磁场与条形磁铁的磁场一样，也有N、S两极，它的两极由电流方向决定的；它的两极用安培定则判断。NS4、根据甲图中小磁针的指向，标出通电螺线

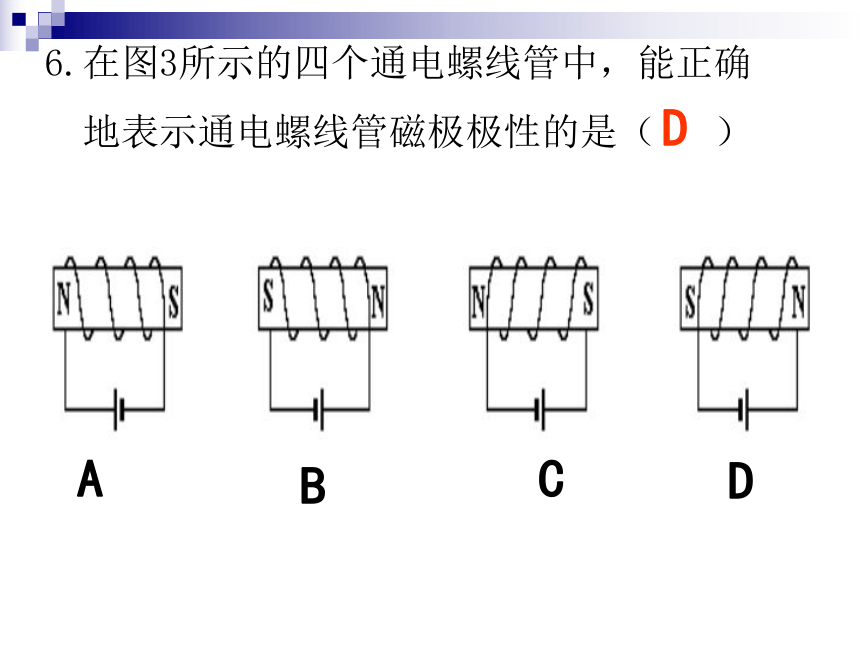

管中的电流方向。乙5、标出乙图中条形磁铁的N、S极。SNabNS甲6.在图3所示的四个通电螺线管中，能正确
地表示通电螺线管磁极极性的是（ ）D如图所示，一个轻质弹簧下端悬挂一个小铁片，当开关S断开时，铁片刚好与水银槽中水银接触。当开关S闭合后，铁片会 （ ）
A.不动
B.陷入水银面以下
C.向上运动停止在空中
D.上下不停的振动D第三节 电磁铁 电磁继电器1、电磁铁、原理、研究电磁铁磁性的方法、
磁性强弱的因素、电磁铁的优点、电磁铁
的应用。2、电磁继电器的结构、电磁继电器的作用。甲乙丙3、比较甲乙两图得到的结论是什么？
分析丙图得到的结论是什么？4 .如图所示，若要使滑动变阻器的滑片P向右移动时，弹簧测力计的示数变小，则变阻器接入电路的方式可以是（ ）．
A．C接E，D接F B．C接E，B接F
C．A接E，D接F D．A接E，B接FB5、通电螺线管插入铁芯后，磁性大大增强，
其原因是（ ）
A、插入铁芯后，铁芯带电的结果
B、插入铁芯后，螺线管中的电流增大了的结果
C、插入铁芯后，铁芯被磁化，铁芯与螺线管磁
场共同作用的结果
D、插入铁芯后，螺线管内的空间变小的结果C　　6．图中是一种水位自动报警器原理图。试说明它的工作原理。　　7．图中是一种温度自动报警器的原理图。制作水银温度计时在玻璃管中封入一段金属丝，当温度达到金属丝下端所指的温度时，电铃就响起来，发出报警信号。说明它的工作原理。第四节 电动机1、磁对电的作用实验装置、实验结论、通
电导体在磁场中的受力方向、实验方法。2、直流电动机的原理、换向器的作用、电动
机组成、能量的转化、转速和转向的改变。　　通电导线在磁场中要受到力的作用。　　与电流的方向和磁场的方向有关。3、磁对电的作用实验结论：4、通电导体在磁场中的受力方向：5、比较甲丁两图说明什么？比较甲乙两图说明什么？比较甲丙两图说明什么？丁 6．在安装直流电动机模型的实验中，安装完毕后闭合开关，线圈沿顺时针方向转动，要想使线圈沿逆时针方向转动，正确的做法是 ( ) A减少一节电他 B更换磁性更强的磁铁 C把电源正、负极和磁铁南、北极同时对调 D把电源正、负极对调或磁铁南、北极对调D7．一台组装齐全的直流电动机模型接通电源后，电动机不转，用手拨一下转子后，线圈就正常转动起来，则开始时电动机模型不转的原因可能是 ( ) A线圈内部断路 B磁铁磁性不强或线圈中电流不大 C电刷和换向器接触不良 D线圈正好处于平衡位置D第五节 磁生电1、法拉第实验装置、实验结论、电磁感应、产生感应电流的条件、决定感应电流方向的因素、实验方法、能量转化。2、发电机的原理、组成、能量的转化。3、结论：_______________________________________________________________。闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生电流。这种现象叫做电磁感应，产生的电流叫做感应电流。4、产生感应电流的条件是：（1）__________
（2）_________________。电路要闭合导体切割磁感线运动5、感应电流的方向取决于：(1)_____________ (2)_________导体的运动方向磁场方向（控制变量法）6、电磁感应现象中是将____能转化为____能。电机械7、a是闭合电路的一部分导体，垂直于黑板放
则能够产生感应电流的是（ ）C DABCD8、关于电磁感应现象，下列叙述正确的是（ ）A 当闭合电路的一部分导体在磁场中运动时，就能产生感应电流。
B 任何导体在磁场中运动，都能产生感应电流
C 当闭合电路的一部分导体在磁场中做切割磁感线运动时，就会产生感应电流。
D 当闭合电路的一部分导体在磁场中沿磁感线方向运动时，就能产生感应电流。C　　2、发电机发出的电流的____________是变化的。1、发电机的工作原理是______________。电磁感应现象大小和方向4、发电机是将______能转化为____能。机械电3、发电机产生的是交流电交流发电机产生的电流是交变电流，简称交流。
在交变电流中，电流在每秒内周期性变化的次数叫做频率。
我国电网以交流供电，频率50赫兹。周期0.02S关于发电机三大电磁实验对比实验名称、实验装置、实验结论、方向、对应的发明、原理、能量的转化。ab甲乙NS
