2022—2023学年物理人教版八年级上册第5章 透镜及其应用 跟踪练习题（含答案）

2022—2023学年物理人教版八年级上册第5章 透镜及其应用 跟踪练习题含答案

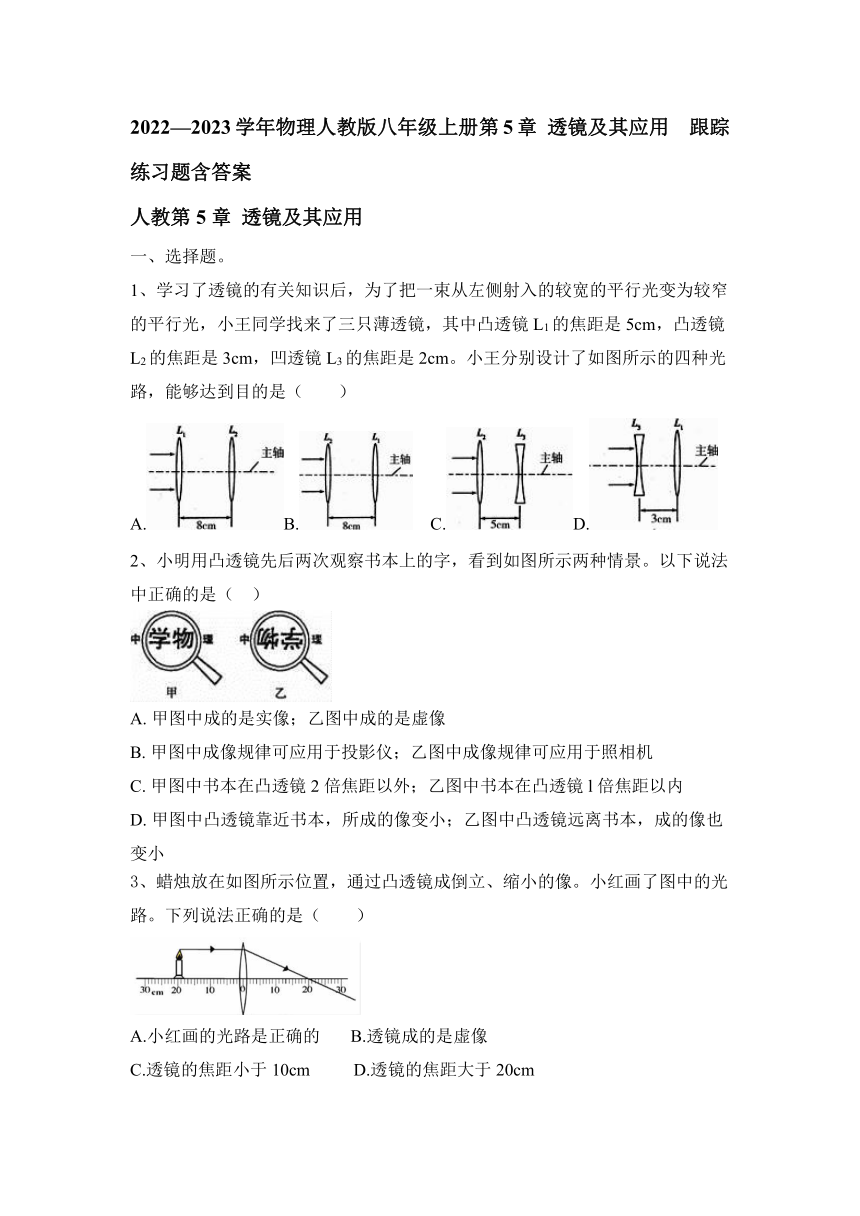

人教第5章 透镜及其应用
一、选择题。
1、学习了透镜的有关知识后，为了把一束从左侧射入的较宽的平行光变为较窄的平行光，小王同学找来了三只薄透镜，其中凸透镜L1的焦距是5cm，凸透镜L2的焦距是3cm，凹透镜L3的焦距是2cm。小王分别设计了如图所示的四种光路，能够达到目的是（　　）
A.B. C.D.
2、小明用凸透镜先后两次观察书本上的字，看到如图所示两种情景。以下说法中正确的是（ ）
A. 甲图中成的是实像；乙图中成的是虚像
B. 甲图中成像规律可应用于投影仪；乙图中成像规律可应用于照相机
C. 甲图中书本在凸透镜2倍焦距以外；乙图中书本在凸透镜l倍焦距以内
D. 甲图中凸透镜靠近书本，所成的像变小；乙图中凸透镜远离书本，成的像也变小
3、蜡烛放在如图所示位置，通过凸透镜成倒立、缩小的像。小红画了图中的光路。下列说法正确的是（ ）
A.小红画的光路是正确的 B.透镜成的是虚像
C.透镜的焦距小于10cm D.透镜的焦距大于20cm

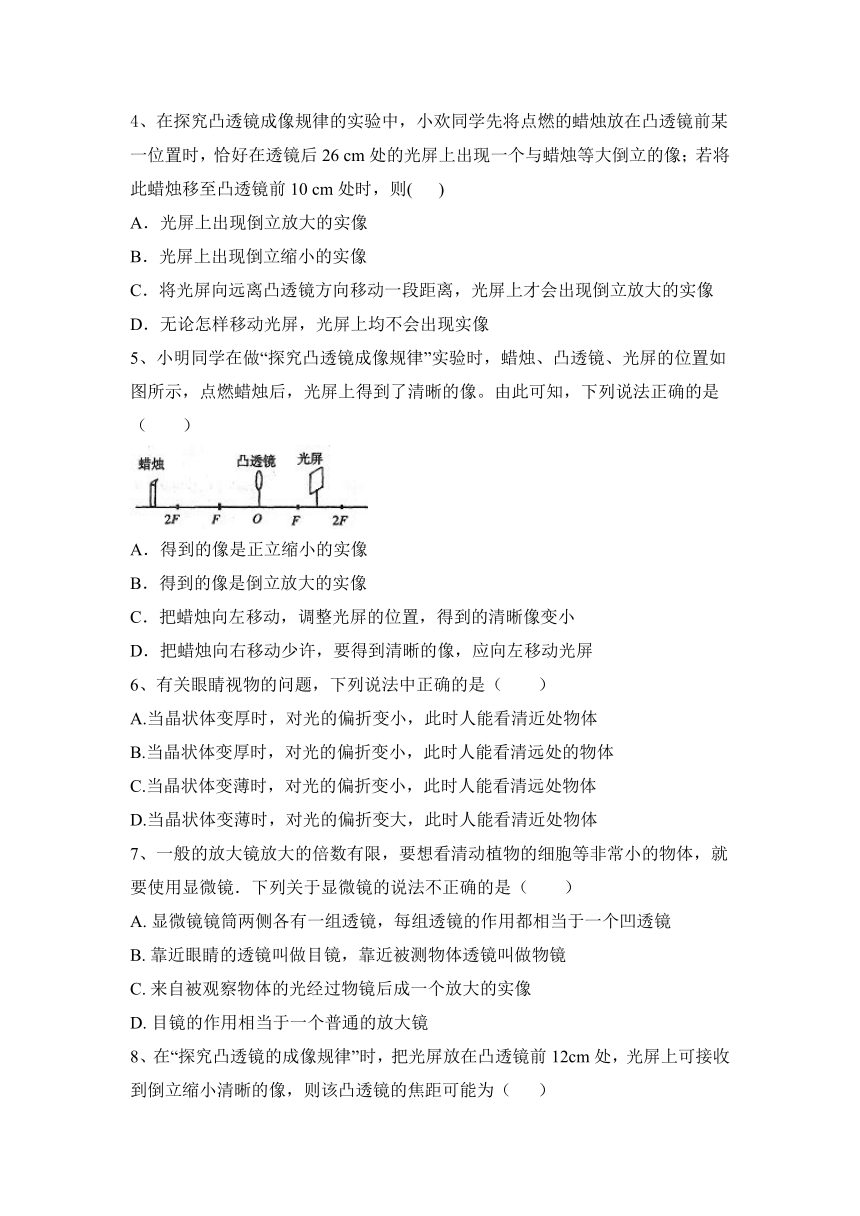

4、在探究凸透镜成像规律的实验中，小欢同学先将点燃的蜡烛放在凸透镜前某一位置时，恰好在透镜后26 cm处的光屏上出现一个与蜡烛等大倒立的像；若将此蜡烛移至凸透镜前10 cm处时，则( )
A．光屏上出现倒立放大的实像
B．光屏上出现倒立缩小的实像
C．将光屏向远离凸透镜方向移动一段距离，光屏上才会出现倒立放大的实像
D．无论怎样移动光屏，光屏上均不会出现实像
5、小明同学在做“探究凸透镜成像规律”实验时，蜡烛、凸透镜、光屏的位置如图所示，点燃蜡烛后，光屏上得到了清晰的像。由此可知，下列说法正确的是（　　）
A．得到的像是正立缩小的实像
B．得到的像是倒立放大的实像
C．把蜡烛向左移动，调整光屏的位置，得到的清晰像变小
D．把蜡烛向右移动少许，要得到清晰的像，应向左移动光屏
6、有关眼睛视物的问题，下列说法中正确的是（　　）
A.当晶状体变厚时，对光的偏折变小，此时人能看清近处物体
B.当晶状体变厚时，对光的偏折变小，此时人能看清远处的物体
C.当晶状体变薄时，对光的偏折变小，此时人能看清远处物体
D.当晶状体变薄时，对光的偏折变大，此时人能看清近处物体
7、一般的放大镜放大的倍数有限，要想看清动植物的细胞等非常小的物体，就要使用显微镜．下列关于显微镜的说法不正确的是（　　）
A. 显微镜镜筒两侧各有一组透镜，每组透镜的作用都相当于一个凹透镜
B. 靠近眼睛的透镜叫做目镜，靠近被测物体透镜叫做物镜
C. 来自被观察物体的光经过物镜后成一个放大的实像
D. 目镜的作用相当于一个普通的放大镜
8、在“探究凸透镜的成像规律”时，把光屏放在凸透镜前12cm处，光屏上可接收到倒立缩小清晰的像，则该凸透镜的焦距可能为（ ）
A. 5cm B. 10cm C. 15cm D. 20cm

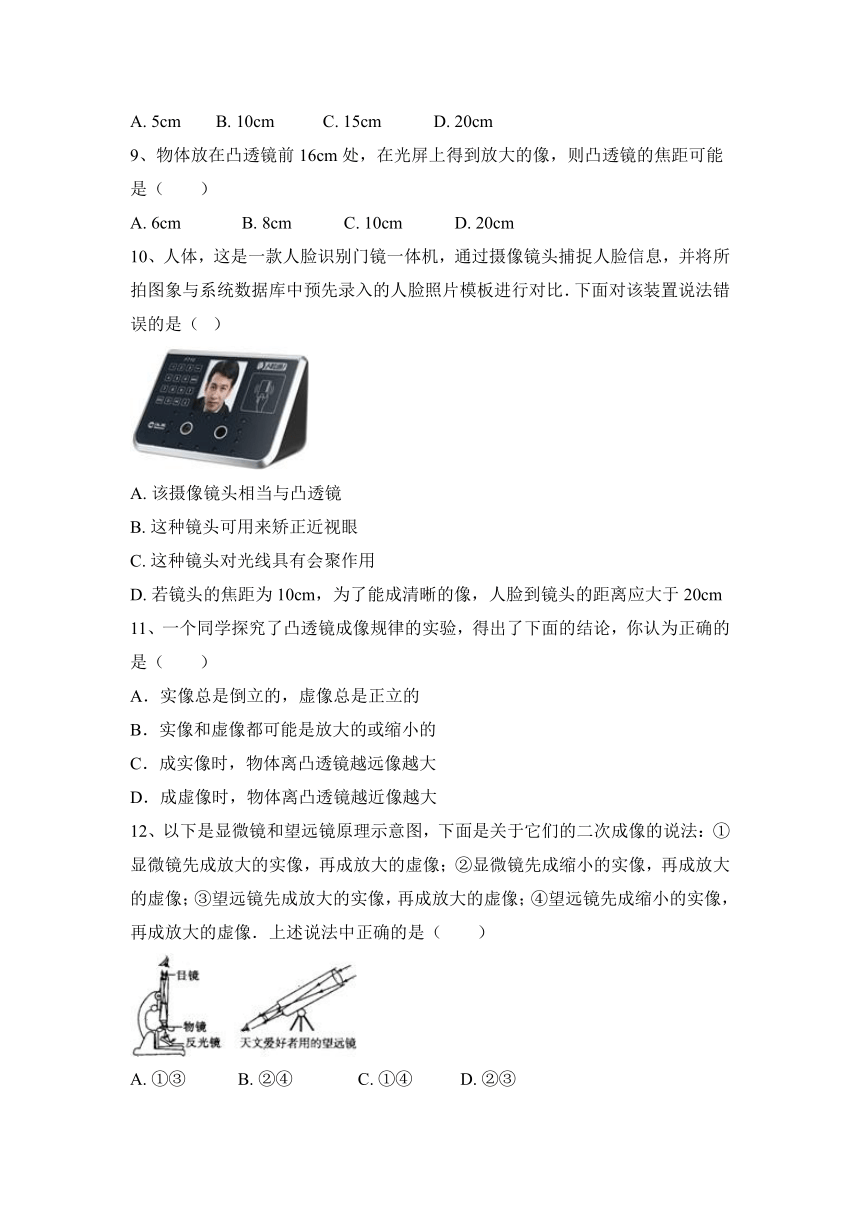

9、物体放在凸透镜前16cm处，在光屏上得到放大的像，则凸透镜的焦距可能是（　　）
A. 6cm B. 8cm C. 10cm D. 20cm
10、人体，这是一款人脸识别门镜一体机，通过摄像镜头捕捉人脸信息，并将所拍图象与系统数据库中预先录入的人脸照片模板进行对比．下面对该装置说法错误的是（ ）
A. 该摄像镜头相当与凸透镜
B. 这种镜头可用来矫正近视眼
C. 这种镜头对光线具有会聚作用
D. 若镜头的焦距为10cm，为了能成清晰的像，人脸到镜头的距离应大于20cm
11、一个同学探究了凸透镜成像规律的实验，得出了下面的结论，你认为正确的是（　　）
A．实像总是倒立的，虚像总是正立的
B．实像和虚像都可能是放大的或缩小的
C．成实像时，物体离凸透镜越远像越大
D．成虚像时，物体离凸透镜越近像越大
12、以下是显微镜和望远镜原理示意图，下面是关于它们的二次成像的说法：①显微镜先成放大的实像，再成放大的虚像；②显微镜先成缩小的实像，再成放大的虚像；③望远镜先成放大的实像，再成放大的虚像；④望远镜先成缩小的实像，再成放大的虚像．上述说法中正确的是（　　）
A. ①③ B. ②④ C. ①④ D. ②③

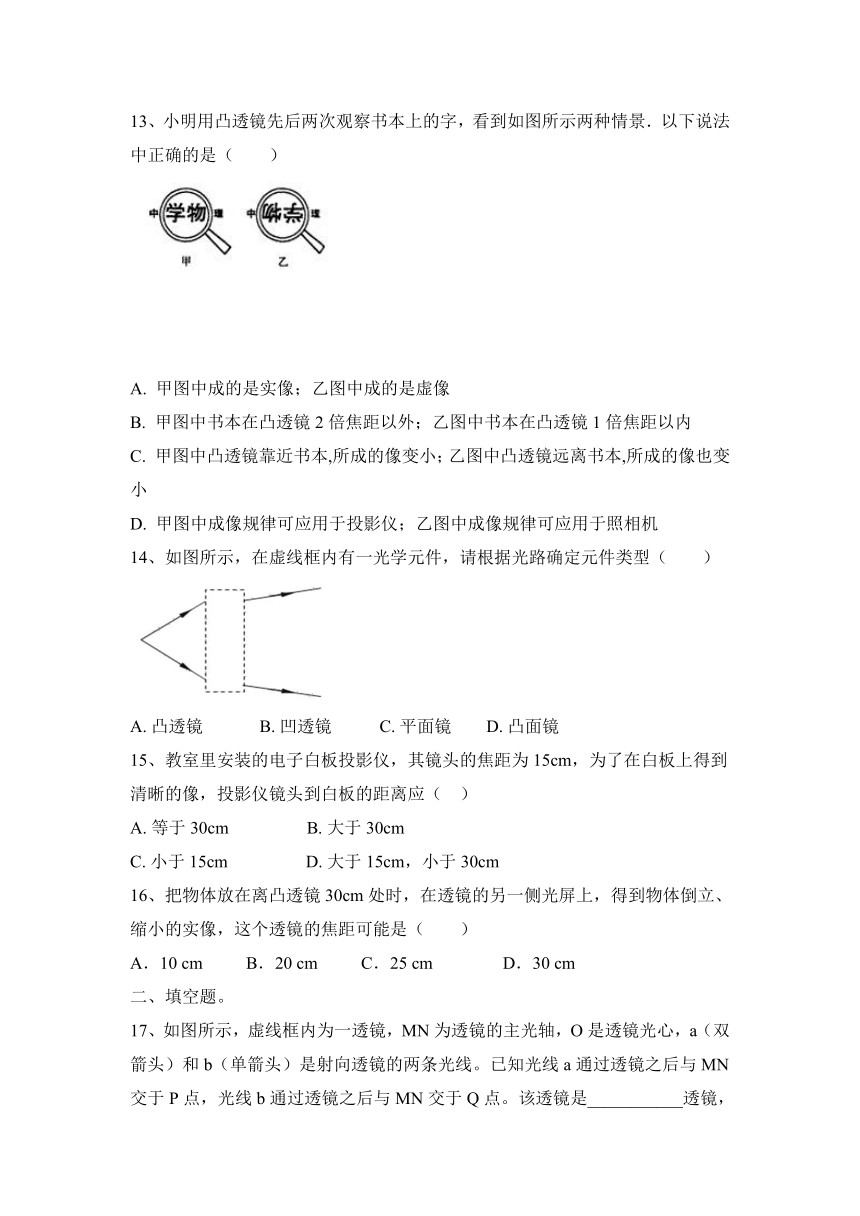

13、小明用凸透镜先后两次观察书本上的字，看到如图所示两种情景．以下说法中正确的是（　　）
A. 甲图中成的是实像；乙图中成的是虚像
B. 甲图中书本在凸透镜2倍焦距以外；乙图中书本在凸透镜1倍焦距以内
C. 甲图中凸透镜靠近书本,所成的像变小；乙图中凸透镜远离书本,所成的像也变小
D. 甲图中成像规律可应用于投影仪；乙图中成像规律可应用于照相机
14、如图所示，在虚线框内有一光学元件，请根据光路确定元件类型（　　）
A. 凸透镜 B. 凹透镜 C. 平面镜 D. 凸面镜
15、教室里安装的电子白板投影仪，其镜头的焦距为15cm，为了在白板上得到清晰的像，投影仪镜头到白板的距离应（ ）
A. 等于30cm B. 大于30cm
C. 小于15cm D. 大于15cm，小于30cm
16、把物体放在离凸透镜30cm处时，在透镜的另一侧光屏上，得到物体倒立、缩小的实像，这个透镜的焦距可能是（　　）
A．10 cm B．20 cm C．25 cm D．30 cm
二、填空题。

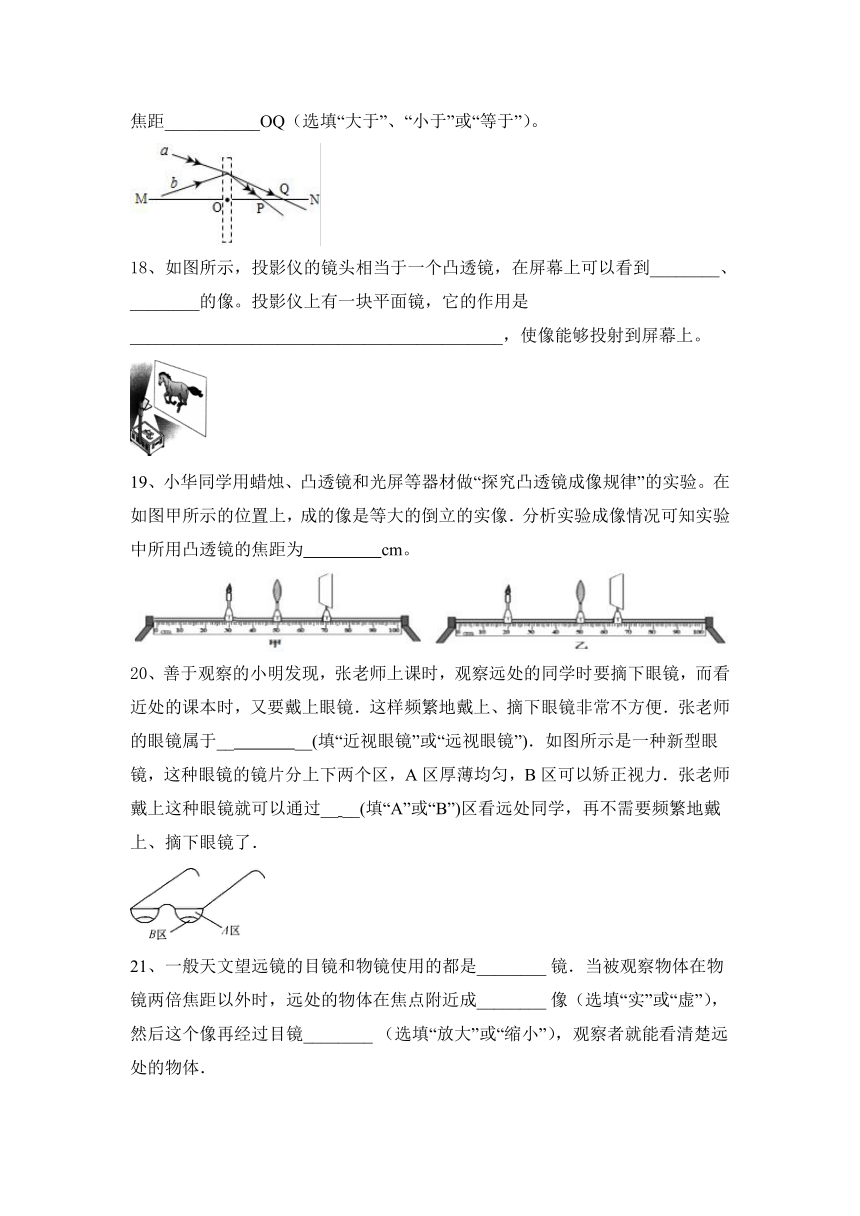

17、如图所示，虚线框内为一透镜，MN为透镜的主光轴，O是透镜光心，a（双箭头）和b（单箭头）是射向透镜的两条光线。已知光线a通过透镜之后与MN交于P点，光线b通过透镜之后与MN交于Q点。该透镜是___________透镜，焦距___________OQ（选填“大于”、“小于”或“等于”）。
18、如图所示，投影仪的镜头相当于一个凸透镜，在屏幕上可以看到________、________的像。投影仪上有一块平面镜，它的作用是
___________________________________________，使像能够投射到屏幕上。
19、小华同学用蜡烛、凸透镜和光屏等器材做“探究凸透镜成像规律”的实验。在如图甲所示的位置上，成的像是等大的倒立的实像．分析实验成像情况可知实验中所用凸透镜的焦距为　 　cm。
20、善于观察的小明发现，张老师上课时，观察远处的同学时要摘下眼镜，而看近处的课本时，又要戴上眼镜．这样频繁地戴上、摘下眼镜非常不方便．张老师的眼镜属于__ __(填“近视眼镜”或“远视眼镜”)．如图所示是一种新型眼镜，这种眼镜的镜片分上下两个区，A区厚薄均匀，B区可以矫正视力．张老师戴上这种眼镜就可以通过__ __(填“A”或“B”)区看远处同学，再不需要频繁地戴上、摘下眼镜了．
21、一般天文望远镜的目镜和物镜使用的都是________ 镜．当被观察物体在物镜两倍焦距以外时，远处的物体在焦点附近成________ 像（选填“实”或“虚”），然后这个像再经过目镜________ （选填“放大”或“缩小”），观察者就能看清楚远处的物体．
22、小王同学在“探究凸透镜成像的规律”实验中，当蜡烛、凸透镜、光屏的位置如图所示时，烛焰在光屏上成一清晰的像，则该像是倒立、______的实像，生活中使用的______（选填“照相机”“投影仪”或“放大镜”）就是利用这一成像规律来工作的。
23、夏天，小明的爸爸经常开车带他出外旅游。小明发现爸爸喜欢在烈日下洗车，并认为这样洗车后车身上的水干得快。小明却告诉爸爸这样洗车不好，原因是水滴能形成______镜，对光起______作用，使车漆最上部温度升高，久之，车漆会失去光泽，并且造成色泽不均匀。
24、如图所示是幻灯机的工作原理图，为了使观众看到正立的像，幻灯片要________(选填“顺着”或“倒着”)插入架上，幻灯片上的画面在屏幕上形成__________(选填“放大”或“缩小”)的像。
25、在研究凸透镜成像的实验中，已知凸透镜的焦距是20cm，要在光屏上得到一个缩小、倒立的实像，物体和凸透镜之间的距离应　 　若物体到凸透镜的距离为 30cm，则在光屏的像是 　 　像。
三、作图题。
26、请在图中画出物体AB的像A′B′的大概位置。注：要能正确反映像的大小、正倒和虚实，但不需要画光线图。
四、实验题。
27、吴江小组进行“探究凸透镜成像规律”的实验，如图所示，实验桌上备有带支架的蜡烛、光屏、一个凸透镜、平行光光源(接通电源后可发出平行光)、光具座等器材，他们进行了如下操作并得出了相关结论。
(1)如图甲所示，让平行光光源正对着凸透镜照射，把光屏置于另一侧，改变光屏与凸透镜间的距离，直到光屏上出现一个最小最亮的光斑，测得凸透镜的焦距是 cm。
(2)将蜡烛、透镜和光屏放在光具座上，并使烛焰、透镜和光屏三者的中心大致在 。
(3)吴江小组按照实验步骤做了四次实验，如图乙所示是第一次实验中蜡烛、透镜和光屏的位置。
实验序号 物距u/cm 像距v/cm 像的性质
1 40 13 △
2 20 20 倒立、等大的实像
3 13 40 倒立、放大的实像
4 6 无 正立、放大的虚像
① 吴江小组忘了记录第1次像的性质，表格中标有“△”的位置像的性质是 ；
② 当烛焰从远处靠近透镜时，仍要在光屏上得到清晰的像，光屏应 (选填“远离”或“靠近”)透镜；
③第4次实验中，光屏上接收不到像；在透镜的右侧观察，看到的像在透镜
的 (选填“左”或“右”)侧。
五、计算题。
28、、一凸透镜焦距20cm，在凸透镜前60cm处放置一线状物体AB高40cm，在凸透镜的另一侧20cm处，有一垂直透镜主轴的平面镜PQ，物体依次经过凸透镜、平面镜后所成的像是　 　（填“正立”“倒立”）的，求出成像的位置和大小。
2022—2023学年物理人教版八年级上册第5章 透镜及其应用 跟踪练习题含答案
人教第5章 透镜及其应用
一、选择题。
1、学习了透镜的有关知识后，为了把一束从左侧射入的较宽的平行光变为较窄的平行光，小王同学找来了三只薄透镜，其中凸透镜L1的焦距是5cm，凸透镜L2的焦距是3cm，凹透镜L3的焦距是2cm。小王分别设计了如图所示的四种光路，能够达到目的是（　　）
A.B. C.D.
【答案】A
2、小明用凸透镜先后两次观察书本上的字，看到如图所示两种情景。以下说法中正确的是（ ）
A. 甲图中成的是实像；乙图中成的是虚像
B. 甲图中成像规律可应用于投影仪；乙图中成像规律可应用于照相机
C. 甲图中书本在凸透镜2倍焦距以外；乙图中书本在凸透镜l倍焦距以内
D. 甲图中凸透镜靠近书本，所成的像变小；乙图中凸透镜远离书本，成的像也变小
【答案】D
3、蜡烛放在如图所示位置，通过凸透镜成倒立、缩小的像。小红画了图中的光路。下列说法正确的是（ ）
A.小红画的光路是正确的 B.透镜成的是虚像
C.透镜的焦距小于10cm D.透镜的焦距大于20cm
【答案】C
4、在探究凸透镜成像规律的实验中，小欢同学先将点燃的蜡烛放在凸透镜前某一位置时，恰好在透镜后26 cm处的光屏上出现一个与蜡烛等大倒立的像；若将此蜡烛移至凸透镜前10 cm处时，则( )
A．光屏上出现倒立放大的实像
B．光屏上出现倒立缩小的实像
C．将光屏向远离凸透镜方向移动一段距离，光屏上才会出现倒立放大的实像
D．无论怎样移动光屏，光屏上均不会出现实像
【答案】D
5、小明同学在做“探究凸透镜成像规律”实验时，蜡烛、凸透镜、光屏的位置如图所示，点燃蜡烛后，光屏上得到了清晰的像。由此可知，下列说法正确的是（　　）
A．得到的像是正立缩小的实像
B．得到的像是倒立放大的实像
C．把蜡烛向左移动，调整光屏的位置，得到的清晰像变小
D．把蜡烛向右移动少许，要得到清晰的像，应向左移动光屏
【答案】C
6、有关眼睛视物的问题，下列说法中正确的是（　　）
A.当晶状体变厚时，对光的偏折变小，此时人能看清近处物体
B.当晶状体变厚时，对光的偏折变小，此时人能看清远处的物体
C.当晶状体变薄时，对光的偏折变小，此时人能看清远处物体
D.当晶状体变薄时，对光的偏折变大，此时人能看清近处物体
【答案】C
7、一般的放大镜放大的倍数有限，要想看清动植物的细胞等非常小的物体，就要使用显微镜．下列关于显微镜的说法不正确的是（　　）
A. 显微镜镜筒两侧各有一组透镜，每组透镜的作用都相当于一个凹透镜
B. 靠近眼睛的透镜叫做目镜，靠近被测物体透镜叫做物镜
C. 来自被观察物体的光经过物镜后成一个放大的实像
D. 目镜的作用相当于一个普通的放大镜
【答案】A
8、在“探究凸透镜的成像规律”时，把光屏放在凸透镜前12cm处，光屏上可接收到倒立缩小清晰的像，则该凸透镜的焦距可能为（ ）
A. 5cm B. 10cm C. 15cm D. 20cm
【答案】B
9、物体放在凸透镜前16cm处，在光屏上得到放大的像，则凸透镜的焦距可能是（　　）
A. 6cm B. 8cm C. 10cm D. 20cm
【答案】C
10、人体，这是一款人脸识别门镜一体机，通过摄像镜头捕捉人脸信息，并将所拍图象与系统数据库中预先录入的人脸照片模板进行对比．下面对该装置说法错误的是（ ）
A. 该摄像镜头相当与凸透镜
B. 这种镜头可用来矫正近视眼
C. 这种镜头对光线具有会聚作用
D. 若镜头的焦距为10cm，为了能成清晰的像，人脸到镜头的距离应大于20cm
【答案】B
11、一个同学探究了凸透镜成像规律的实验，得出了下面的结论，你认为正确的是（　　）
A．实像总是倒立的，虚像总是正立的
B．实像和虚像都可能是放大的或缩小的
C．成实像时，物体离凸透镜越远像越大
D．成虚像时，物体离凸透镜越近像越大
【答案】A
12、以下是显微镜和望远镜原理示意图，下面是关于它们的二次成像的说法：①显微镜先成放大的实像，再成放大的虚像；②显微镜先成缩小的实像，再成放大的虚像；③望远镜先成放大的实像，再成放大的虚像；④望远镜先成缩小的实像，再成放大的虚像．上述说法中正确的是（　　）
A. ①③ B. ②④ C. ①④ D. ②③
【答案】C
13、小明用凸透镜先后两次观察书本上的字，看到如图所示两种情景．以下说法中正确的是（　　）
A. 甲图中成的是实像；乙图中成的是虚像
B. 甲图中书本在凸透镜2倍焦距以外；乙图中书本在凸透镜1倍焦距以内
C. 甲图中凸透镜靠近书本,所成的像变小；乙图中凸透镜远离书本,所成的像也变小
D. 甲图中成像规律可应用于投影仪；乙图中成像规律可应用于照相机
【答案】C
14、如图所示，在虚线框内有一光学元件，请根据光路确定元件类型（　　）
A. 凸透镜 B. 凹透镜 C. 平面镜 D. 凸面镜
【答案】A
15、教室里安装的电子白板投影仪，其镜头的焦距为15cm，为了在白板上得到清晰的像，投影仪镜头到白板的距离应（ ）
A. 等于30cm B. 大于30cm
C. 小于15cm D. 大于15cm，小于30cm
【答案】B
16、把物体放在离凸透镜30cm处时，在透镜的另一侧光屏上，得到物体倒立、缩小的实像，这个透镜的焦距可能是（　　）
A．10 cm B．20 cm C．25 cm D．30 cm
【答案】A
二、填空题。
17、如图所示，虚线框内为一透镜，MN为透镜的主光轴，O是透镜光心，a（双箭头）和b（单箭头）是射向透镜的两条光线。已知光线a通过透镜之后与MN交于P点，光线b通过透镜之后与MN交于Q点。该透镜是___________透镜，焦距___________OQ（选填“大于”、“小于”或“等于”）。
【答案】凸 小于
18、如图所示，投影仪的镜头相当于一个凸透镜，在屏幕上可以看到________、________的像。投影仪上有一块平面镜，它的作用是
___________________________________________，使像能够投射到屏幕上。
【答案】倒立　放大　改变光的传播方向(或改变光路)
19、小华同学用蜡烛、凸透镜和光屏等器材做“探究凸透镜成像规律”的实验。在如图甲所示的位置上，成的像是等大的倒立的实像．分析实验成像情况可知实验中所用凸透镜的焦距为　 　cm。
【答案】10
20、善于观察的小明发现，张老师上课时，观察远处的同学时要摘下眼镜，而看近处的课本时，又要戴上眼镜．这样频繁地戴上、摘下眼镜非常不方便．张老师的眼镜属于__ __(填“近视眼镜”或“远视眼镜”)．如图所示是一种新型眼镜，这种眼镜的镜片分上下两个区，A区厚薄均匀，B区可以矫正视力．张老师戴上这种眼镜就可以通过__ __(填“A”或“B”)区看远处同学，再不需要频繁地戴上、摘下眼镜了．
【答案】远视眼镜 A
21、一般天文望远镜的目镜和物镜使用的都是________ 镜．当被观察物体在物镜两倍焦距以外时，远处的物体在焦点附近成________ 像（选填“实”或“虚”），然后这个像再经过目镜________ （选填“放大”或“缩小”），观察者就能看清楚远处的物体．
【答案】凸透；实；放大
22、小王同学在“探究凸透镜成像的规律”实验中，当蜡烛、凸透镜、光屏的位置如图所示时，烛焰在光屏上成一清晰的像，则该像是倒立、______的实像，生活中使用的______（选填“照相机”“投影仪”或“放大镜”）就是利用这一成像规律来工作的。
【答案】缩小 照相机
23、夏天，小明的爸爸经常开车带他出外旅游。小明发现爸爸喜欢在烈日下洗车，并认为这样洗车后车身上的水干得快。小明却告诉爸爸这样洗车不好，原因是水滴能形成______镜，对光起______作用，使车漆最上部温度升高，久之，车漆会失去光泽，并且造成色泽不均匀。
【答案】凸透 会聚
24、如图所示是幻灯机的工作原理图，为了使观众看到正立的像，幻灯片要________(选填“顺着”或“倒着”)插入架上，幻灯片上的画面在屏幕上形成__________(选填“放大”或“缩小”)的像。
【答案】倒着　放大
25、在研究凸透镜成像的实验中，已知凸透镜的焦距是20cm，要在光屏上得到一个缩小、倒立的实像，物体和凸透镜之间的距离应　 　若物体到凸透镜的距离为 30cm，则在光屏的像是 　 　像。
【答案】大于40cm；放大、倒立的实像
三、作图题。
26、请在图中画出物体AB的像A′B′的大概位置。注：要能正确反映像的大小、正倒和虚实，但不需要画光线图。
【解析】由图可知，物距小于焦距（或物体AB放在焦点以内），凸透镜成正立、放大的虚像，物距小于像距，据此画出物体AB的像A′B′的大概位置。如图所示。
四、实验题。
27、吴江小组进行“探究凸透镜成像规律”的实验，如图所示，实验桌上备有带支架的蜡烛、光屏、一个凸透镜、平行光光源(接通电源后可发出平行光)、光具座等器材，他们进行了如下操作并得出了相关结论。
(1)如图甲所示，让平行光光源正对着凸透镜照射，把光屏置于另一侧，改变光屏与凸透镜间的距离，直到光屏上出现一个最小最亮的光斑，测得凸透镜的焦距是 cm。
(2)将蜡烛、透镜和光屏放在光具座上，并使烛焰、透镜和光屏三者的中心大致在 。
(3)吴江小组按照实验步骤做了四次实验，如图乙所示是第一次实验中蜡烛、透镜和光屏的位置。
实验序号 物距u/cm 像距v/cm 像的性质
1 40 13 △
2 20 20 倒立、等大的实像
3 13 40 倒立、放大的实像
4 6 无 正立、放大的虚像
① 吴江小组忘了记录第1次像的性质，表格中标有“△”的位置像的性质是 ；
② 当烛焰从远处靠近透镜时，仍要在光屏上得到清晰的像，光屏应 (选填“远离”或“靠近”)透镜；
③第4次实验中，光屏上接收不到像；在透镜的右侧观察，看到的像在透镜
的 (选填“左”或“右”)侧。
【答案】(1)10.0 (2) 同一高度
(3) ①倒立、缩小的实像 ② 远离 ③ 左
五、计算题。
28、、一凸透镜焦距20cm，在凸透镜前60cm处放置一线状物体AB高40cm，在凸透镜的另一侧20cm处，有一垂直透镜主轴的平面镜PQ，物体依次经过凸透镜、平面镜后所成的像是　 　（填“正立”“倒立”）的，求出成像的位置和大小。
【答案】倒立；物体依次经过凸透镜、平面镜后所成的像在距凸透镜10cm处，大小20cm。
【解析】由题知，f＝20cm，AB＝40cm，BO＝60cm，
利用凸透镜的特殊光线画出物体AB经凸透镜所成像A″B″，而平面镜放在另一侧距凸透镜20cm处，即右侧焦点处，A点经凸透镜折射后的光线再经平面镜反射后交于A'，由此可得到物体依次经过凸透镜、平面镜后所成的像A′B′是倒立的，如下图所示：
由光的反射定律可知，A′B′与A″B″关于平面镜对称，
由凸透镜成像公式＝+有：＝+
即：＝+，
解得：B″O＝30cm，
所以：B′F＝B″F＝B″O﹣OF＝30cm﹣20cm＝10cm，
所以：OB′＝OF﹣B′F＝20cm﹣10cm＝10cm，
即：物体依次经过凸透镜、平面镜后所成的像在距凸透镜10cm处；
因为Rt△COF∽Rt△A″B″F，且B″F＝OF，
所以：A′B′＝A″B″＝CO＝AB＝×40cm＝20cm，
即：物体依次经过凸透镜、平面镜后所成的像大小为20cm。
