第六节 电流与电压、电阻的关系（第2课时伏安测电阻）

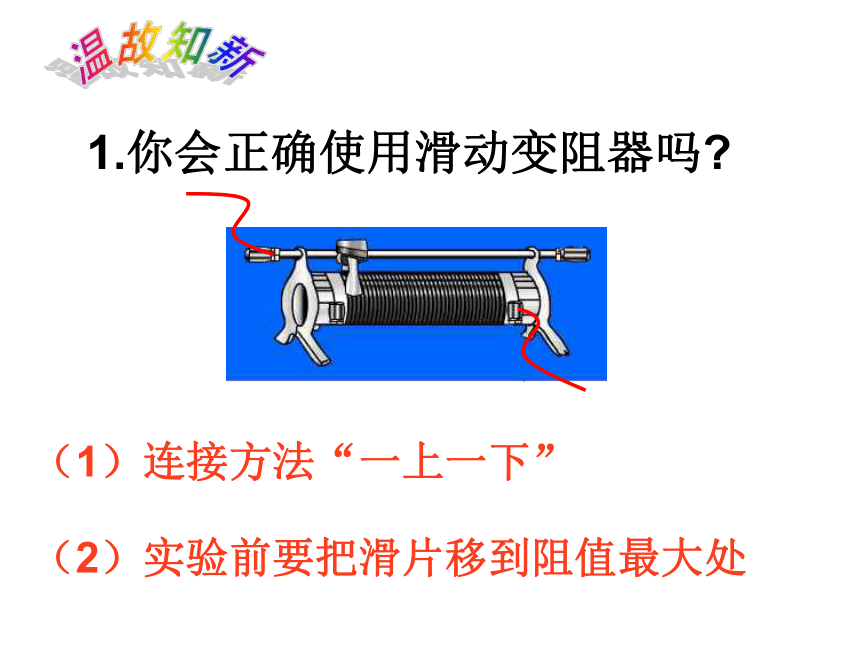

课件16张PPT。 第六节 电流与电压、电阻的关系（2）温故知新1.你会正确使用滑动变阻器吗?（2）实验前要把滑片移到阻值最大处

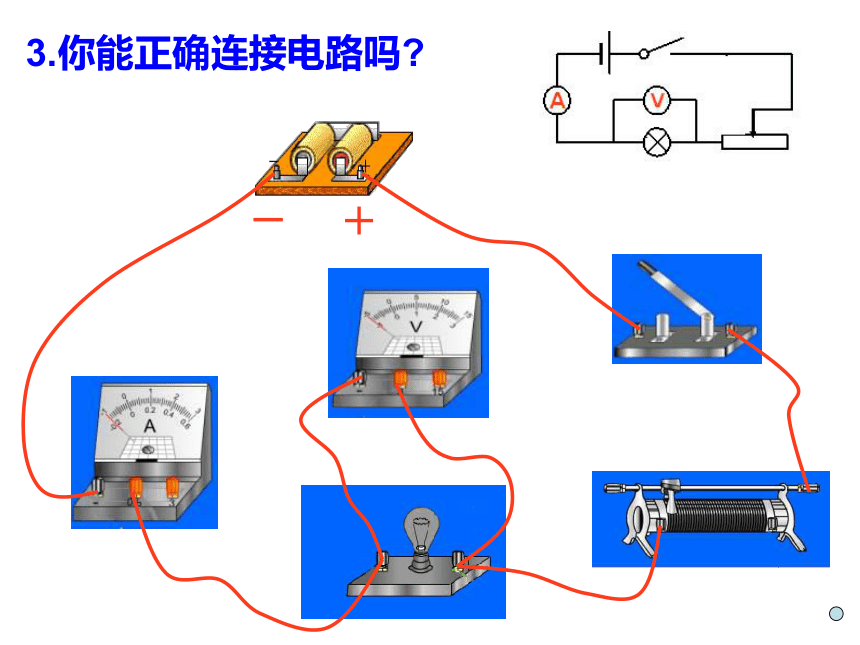

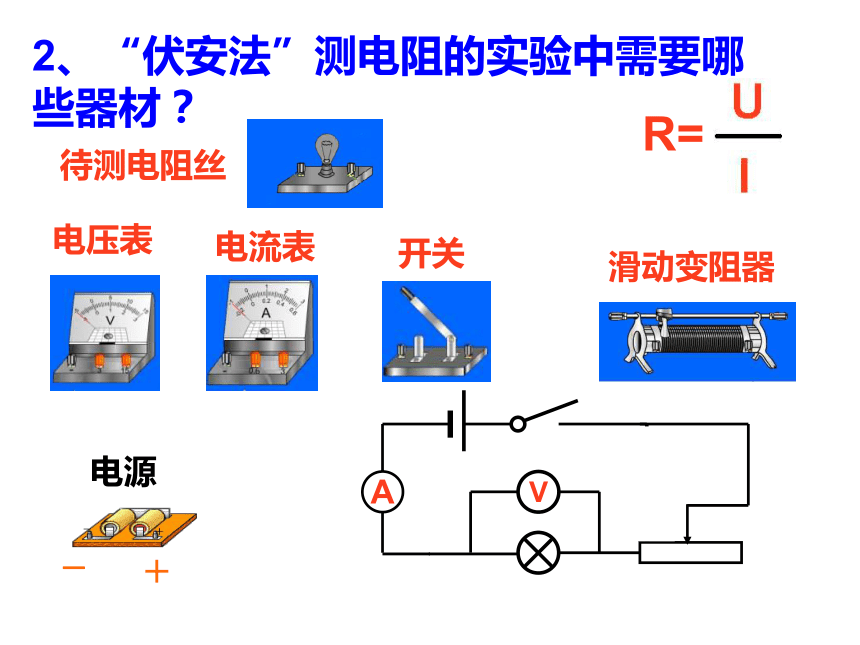

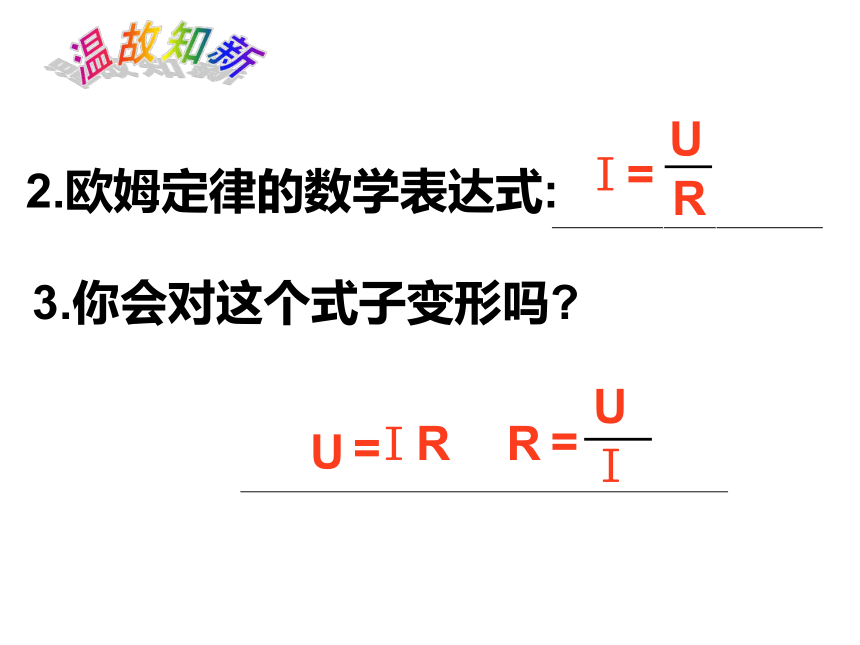

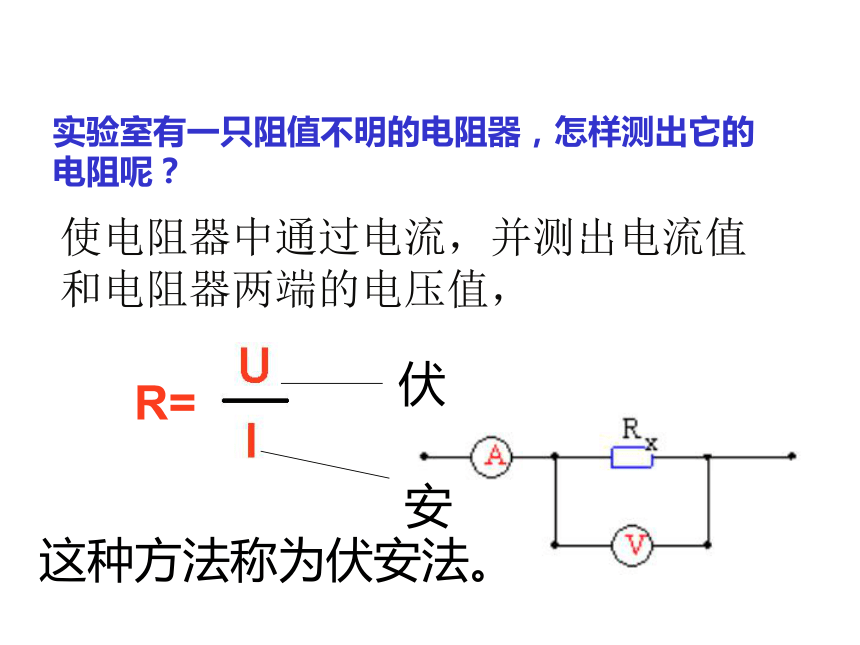

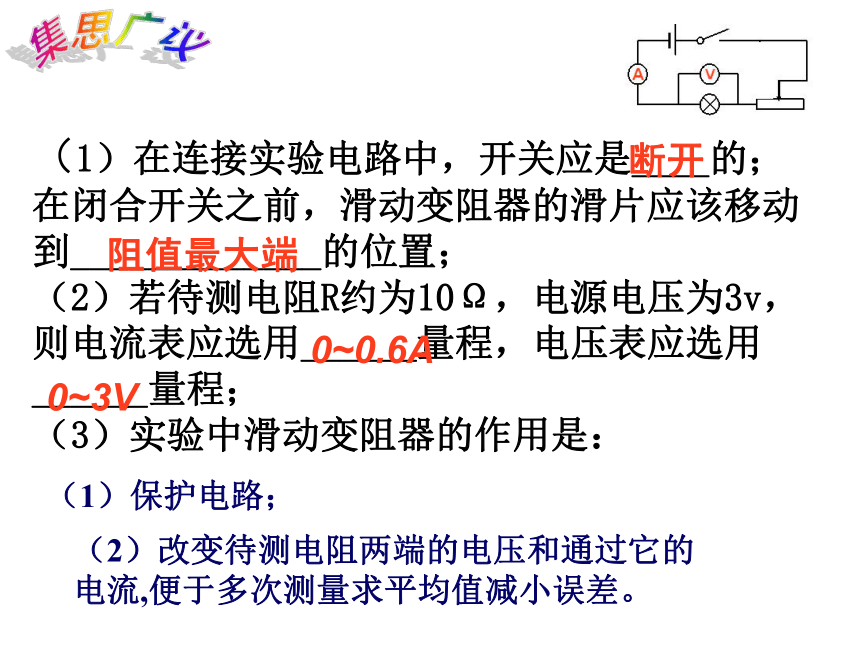

（1）连接方法“一上一下”温故知新2.欧姆定律的数学表达式:3.你会对这个式子变形吗?实验室有一只阻值不明的电阻器，怎样测出它的电阻呢？使电阻器中通过电流，并测出电流值和电阻器两端的电压值，R=这种方法称为伏安法。伏安2、“伏安法”测电阻的实验中需要哪些器材？R=3.你能正确连接电路吗?（1）在连接实验电路中，开关应是____的；在闭合开关之前，滑动变阻器的滑片应该移动到_____________的位置；
（2）若待测电阻R约为10Ω，电源电压为3v，则电流表应选用______量程，电压表应选用______量程；
（3）实验中滑动变阻器的作用是：断开阻值最大端0~0.6A0~3V集思广议（1）保护电路；（2）改变待测电阻两端的电压和通过它的电流,便于多次测量求平均值减小误差。(4)小明同学在用伏安法测某一定值电阻，请根据表中的数据，完成下列问题：1.50.14②待测电阻的三次测量值分别是__________①请你帮他读数10.7欧、10欧、9.6欧待测电阻平均值是________(保留一位小数)10.1欧③该同学从第1次测量到第3次测量时，滑动变阻器的滑片P向____移动．左１.用伏安法测电阻的电路中,有关滑动变阻
器的作用说法不对的是( )
Ａ．改变待测电阻两端的电压
Ｂ．改变通过待测电阻的电流
C．保护电路中的电路元件
D．改变待测电阻的大小D我掌握我快乐改变:待测电阻两端的电压和通
过待测电阻的电流保护电路２.　在用伏安法测电阻的实验中，刚一试触 就发现电流表的指针迅速偏转到最大的刻度， 发生这种现象的原因可能是（　　）
Ａ.电流表的正负接线柱接反了
Ｂ.待测电阻的电阻丝断了
Ｃ.线路某处发生了短路
Ｄ.线路某处发生了开路Ｃ我掌握我快乐小结:注意故障
分析题 3. 小王同学在用“伏安法”测一个小灯泡电阻的实验中，由于粗心，将电路接成如图的形式，当她闭合开关时会出现什么问题？请你诊断小灯泡会亮吗?
电压表有示数吗?
电流表有示数吗?提示:不亮有,等于电源电压没有4.小梅同学在用“伏安法”测一个小灯泡电阻的实验中，由于粗心，将电路接成如图所示的形式，当她闭合开关时会出现什么问题？请你诊断小灯泡会亮吗?
电压表有示数吗?
电流表有示数吗?提示:不亮没有示数超过量程,电流表被烧坏小结:电流表对灯泡和电压表造成了短路2 下列关于①导体的电阻随两端电压的增大而增大,随通过电流的增大而减小.的说法正确吗?②导体的电阻不随导体两端的电压
的变化而变化.③导体的电阻不随经过的电流的改变而改变你能行√×√拓展提高在“伏安法”测电阻实验中，如果电压表损坏了，
给你一个电压不变的电源，一只电流表，一个阻值已知的电阻 R0，开关和几根导线，你能测出未知电阻Rx的值吗? 要求 : ①画出电路图， ②说出测量步骤 ③ 写出Rx的最后表达式。1 在“伏安法”测电阻实验中，如果电流表损坏了，给你一个电压不变的电源，一只电压表，一个阻值已知的电阻 R0，开关和几根导线，你呢测出未知电阻Rx的值吗?你能行
