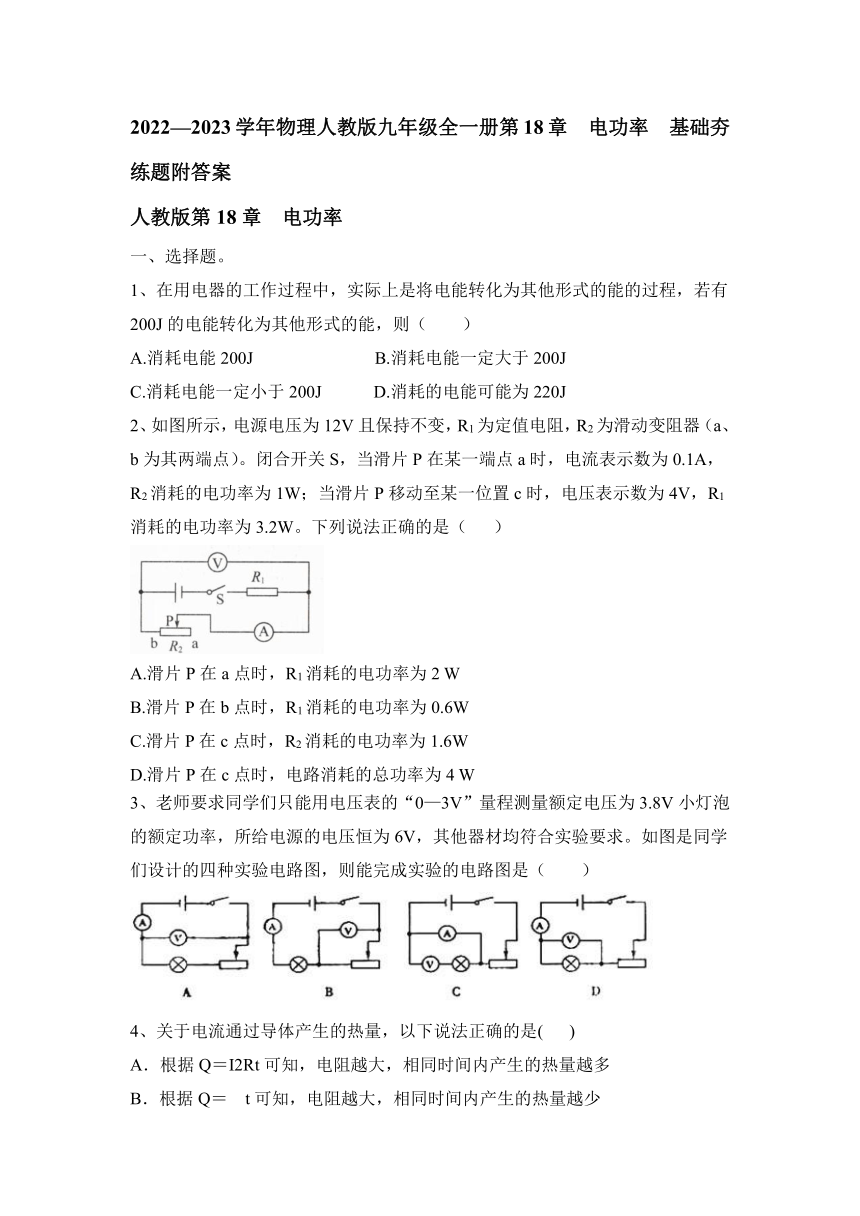

2022—2023学年物理人教版九年级全一册第18章 电功率 基础夯练题附答案
人教版第18章 电功率
一、选择题。
1、在用电器的工作过程中,实际上是将电能转化为其他形式的能的过程,若有200J的电能转化为其他形式的能,则( )
A.消耗电能200J B.消耗电能一定大于200J
C.消耗电能一定小于200J D.消耗的电能可能为220J
2、如图所示,电源电压为12V且保持不变,R1为定值电阻,R2为滑动变阻器(a、b为其两端点)。闭合开关S,当滑片P在某一端点a时,电流表示数为0.1A,R2消耗的电功率为1W;当滑片P移动至某一位置c时,电压表示数为4V,R1消耗的电功率为3.2W。下列说法正确的是( )
A.滑片P在a点时,R1消耗的电功率为2 W
B.滑片P在b点时,R1消耗的电功率为0.6W
C.滑片P在c点时,R2消耗的电功率为1.6W
D.滑片P在c点时,电路消耗的总功率为4 W
3、老师要求同学们只能用电压表的“0—3V”量程测量额定电压为3.8V小灯泡的额定功率,所给电源的电压恒为6V,其他器材均符合实验要求。如图是同学们设计的四种实验电路图,则能完成实验的电路图是( )
4、关于电流通过导体产生的热量,以下说法正确的是( )
A.根据Q=I2Rt可知,电阻越大,相同时间内产生的热量越多
B.根据Q= t可知,电阻越大,相同时间内产生的热量越少

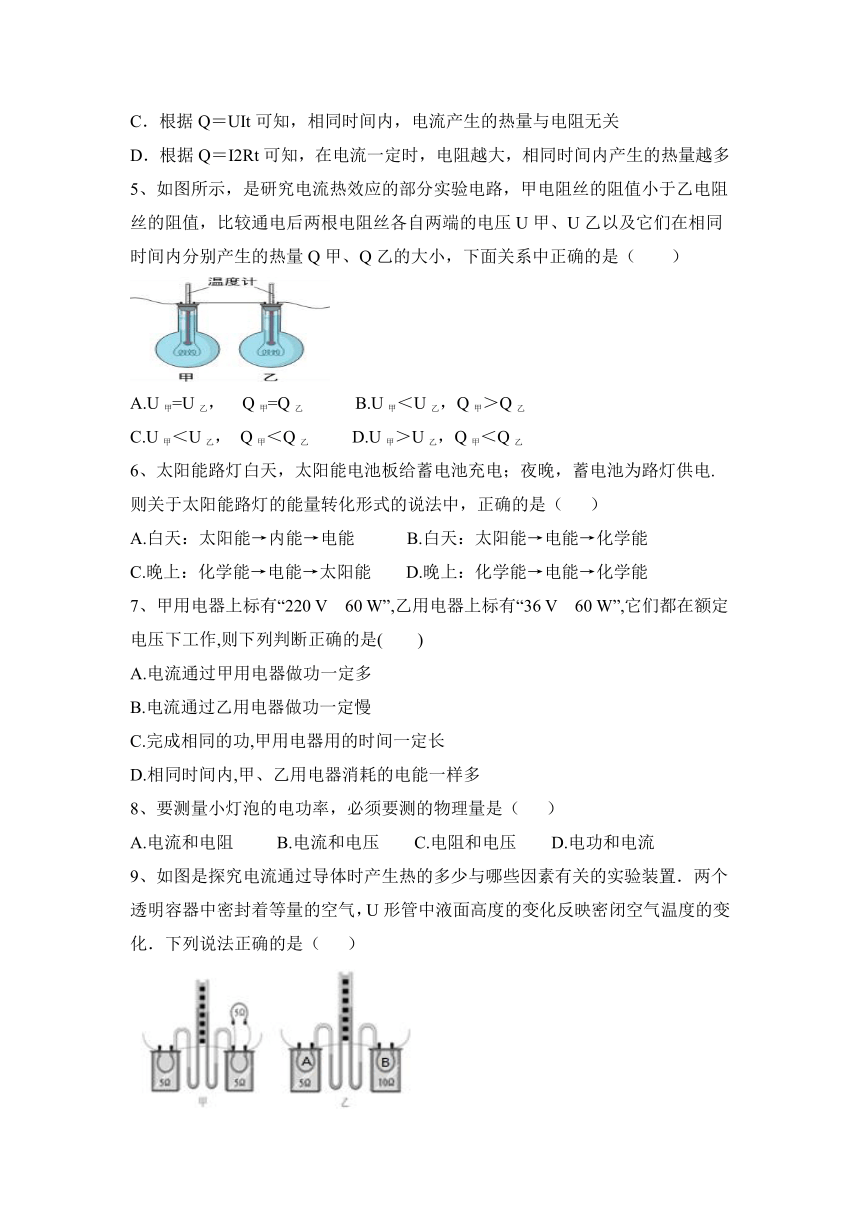

C.根据Q=UIt可知,相同时间内,电流产生的热量与电阻无关
D.根据Q=I2Rt可知,在电流一定时,电阻越大,相同时间内产生的热量越多
5、如图所示,是研究电流热效应的部分实验电路,甲电阻丝的阻值小于乙电阻丝的阻值,比较通电后两根电阻丝各自两端的电压U甲、U乙以及它们在相同时间内分别产生的热量Q甲、Q乙的大小,下面关系中正确的是( )
A.U甲=U乙, Q甲=Q乙 B.U甲<U乙,Q甲>Q乙
C.U甲<U乙, Q甲<Q乙 D.U甲>U乙,Q甲<Q乙
6、太阳能路灯白天,太阳能电池板给蓄电池充电;夜晚,蓄电池为路灯供电.则关于太阳能路灯的能量转化形式的说法中,正确的是( )
A.白天:太阳能→内能→电能 B.白天:太阳能→电能→化学能
C.晚上:化学能→电能→太阳能 D.晚上:化学能→电能→化学能
7、甲用电器上标有“220 V 60 W”,乙用电器上标有“36 V 60 W”,它们都在额定电压下工作,则下列判断正确的是( )
A.电流通过甲用电器做功一定多
B.电流通过乙用电器做功一定慢
C.完成相同的功,甲用电器用的时间一定长
D.相同时间内,甲、乙用电器消耗的电能一样多
8、要测量小灯泡的电功率,必须要测的物理量是( )
A.电流和电阻 B.电流和电压 C.电阻和电压 D.电功和电流
9、如图是探究电流通过导体时产生热的多少与哪些因素有关的实验装置.两个透明容器中密封着等量的空气,U形管中液面高度的变化反映密闭空气温度的变化.下列说法正确的是( )
A.通电后透明容器中电阻丝内能变大是通过做功的方式改变的
B.U形管中液面高度发生变化主要是U形管中液体的热胀冷缩
C.乙图实验可以研究电流通过电阻产生的热量与电阻大小的关系
D.通电后,乙图中AB电阻丝放出的热量之比为2:1
10、甲、乙两用电器并联后接在某一电源上,在相等时间内,电流通过甲所做的功比乙的多,说明( )
A.通过甲的电流比乙的小 B.甲消耗的电能比乙的多
C.甲两端的电压比乙的高 D.甲的电阻比乙的大
*11、一只电能表标有“2000r/(kW·h)”字样,现观察转盘转了30圈,那么用电器共消耗了多少电能( )
A.1.35×105J B.1.35kW.h C.0.15kW·h D.5.4×104J
12、用电高峰期,会看到家里的白炽灯泡比正常发光时要暗一些。这是因为,用电高峰期并联用电器增多,造成( )
A.电路中的总电阻增大 B.电路中的总电流减小
C.白炽灯泡的实际功率减小 D.白炽灯泡的额定功率减小
*13、将标有“6 V 3 W”和“6 V 2 W”的甲、乙两只小灯泡串联起来,接在电压为6 V的电源两端,接通电路后,以下说法正确的是( )
A.两只小灯泡都不能正常工作,甲灯比乙灯亮
B.两只小灯泡都能正常发光
C.通过乙灯的电流较大,所以乙灯较亮
D.两只小灯泡的总功率小于2 W
14、已知小灯泡的额定电压,小明打算增加一个定值电阻R0,只利用一只电表,通过操作开关来测量小灯泡的额定功率.下列图乙中是小明设计的四种不同方案的电路图.其中能够测出小灯泡额定功率的是( ).
A.甲和丙 B.乙和丙 C.乙和丁 D.丙和丁
15、要使一个电热器在单位时间内放出的热量减少一半,应该( )
A.使通过电热器的电流减少一半
B.使加在电热器两端的电压减少一半
C.使电热器的电阻减少一半
D.使加在电热器两端的电压和它的电阻都减少一半
二、填空题。
16、将一个阻值为10Ω的电阻接在电压为10V的电路中,在1min内消耗的电能为 J,若接在电压为5V的电路中,通电1min,则电阻消耗的电能为 J。
17、某公厕为了方便和节能,用“ ”的节能灯,阻值为的定值电阻和开关设计了如图所示的电路.天黑后,当无人上厕所时,闭合,断开,灯光较暗,此时节能灯消耗的电功率为______;当有人上厕所时,、同时闭合,节能灯正常发光,此时节能灯消耗的电功率为______W。
18、有一种亮度可以调节的小台灯,灯泡L的额定电压为24V,通过灯泡L的电流跟其两端电压的关系如图所示,则灯泡的额定功率为 __________,若该台灯在额定电压下正常工作10min,有 __________J电能转化成内能和 _________能。
19、如图所示,电源电压恒定不变, R1=20Ω,闭合开关S、S1,电流表示数为0.3A,则电源电压为___V,10s内电流通过R1产生的热量为___J;再闭合开关S2,调节R2,使电流表示数为0.6A,则此时变阻器R2的阻值为___Ω。

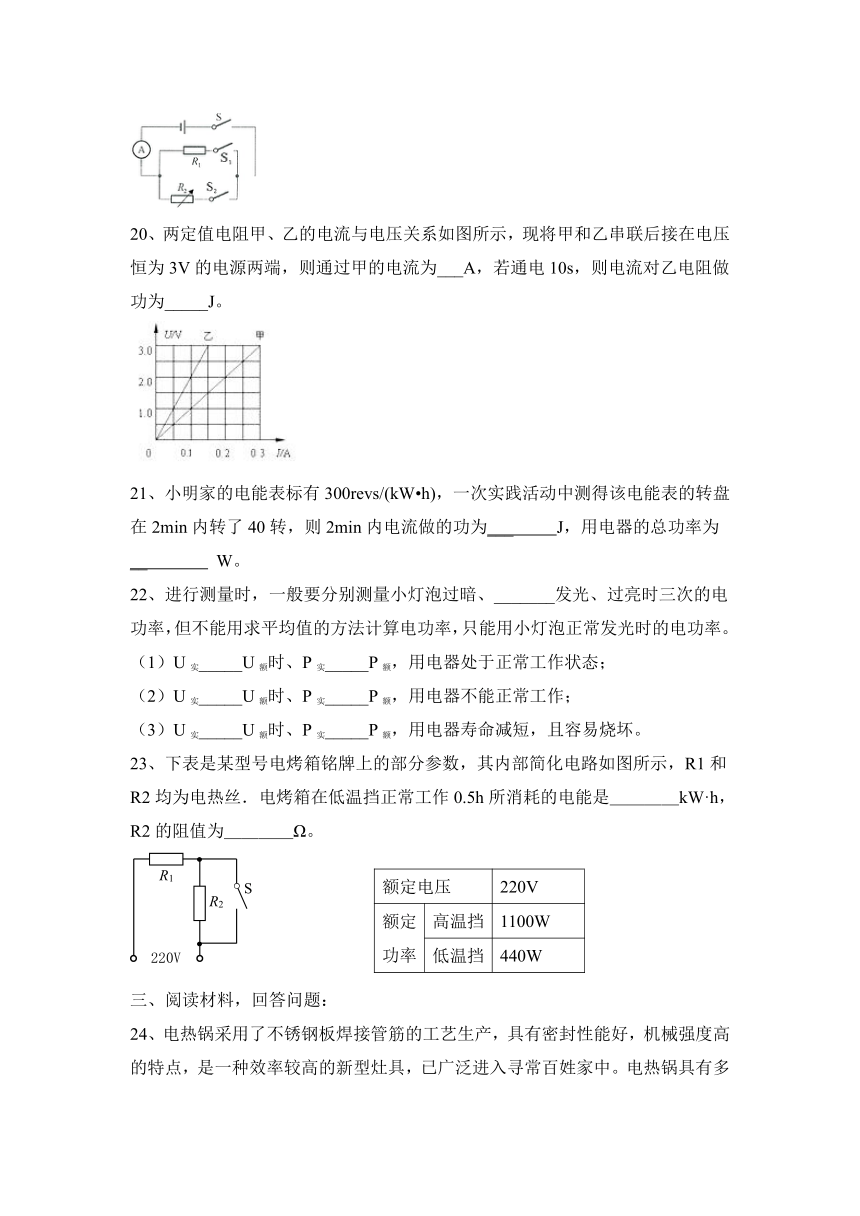

20、两定值电阻甲、乙的电流与电压关系如图所示,现将甲和乙串联后接在电压恒为3V的电源两端,则通过甲的电流为___A,若通电10s,则电流对乙电阻做功为_____J。
21、小明家的电能表标有300revs/(kW h),一次实践活动中测得该电能表的转盘在2min内转了40转,则2min内电流做的功为___ J,用电器的总功率为
__ W。
22、进行测量时,一般要分别测量小灯泡过暗、_______发光、过亮时三次的电功率,但不能用求平均值的方法计算电功率,只能用小灯泡正常发光时的电功率。
(1)U实_____U额时、P实_____P额,用电器处于正常工作状态;
(2)U实_____U额时、P实_____P额,用电器不能正常工作;
(3)U实_____U额时、P实_____P额,用电器寿命减短,且容易烧坏。
23、下表是某型号电烤箱铭牌上的部分参数,其内部简化电路如图所示,R1和R2均为电热丝.电烤箱在低温挡正常工作0.5h所消耗的电能是____kW·h,R2的阻值为____Ω。
额定电压 220V
额定功率 高温挡 1100W
低温挡 440W
三、阅读材料,回答问题:
24、电热锅采用了不锈钢板焊接管筋的工艺生产,具有密封性能好,机械强度高的特点,是一种效率较高的新型灶具,已广泛进入寻常百姓家中。电热锅具有多样功能:煎炸炒烙蒸闷涮等。节能环保:发热材料嵌入铸铁炉盘,使热能得到充分的利用。电热锅安全环保:设有多重安全保护,经国家强制安全CCC认证,无烟、无火,无电磁波、无微波辐射,对孕妇、婴幼儿无任何影响。防高温干烧,温度过高自动断电保护。电热锅经久耐用:发热材料采用高科技嵌入炉盘,发热材料与空气完全隔绝。炉体本身发热。锅具受热均衡,保证了食物的自然本色。其铭牌如图乙所示:
(1)从能量转化的角度看,使用电热锅用来“煮汤”或“煮火锅”时是把电能主要转化为 能。
(2)与传统的煤气炉相比,电热锅的优点在于: 。
(3)在一次使用该电热锅煮汤时,已知电热锅内装有1.25kg的水,已知水的初温为20℃,使用电热锅把水烧开(标准大气下),水吸收的热量是 J(水的比热容为4.2×103J/(kg ℃));假设电热锅以额定功率消耗的电能全部被水吸收,该电磁炉需要工作 s.如果水吸收的热量用热值为4.2×107J/kg的煤气来加热,需要 kg的煤气(不考虑热量的散失)。
四、实验题。
25、如图所示,甲同学在做“测量小灯泡的电功率”实验。实验器材:电源(电压恒为6V)、小灯泡(额定电压为2.5V,正常发光时灯丝电阻约为10Ω)、电流表、电压表、开关各一个,规格分别为 (10Ω 1A)和 (30Ω 0.5A)的滑动变阻器各一个,导线若干。
(1)连接电路时,滑动变阻器应选___________(选填“”或“”);
(2)连接好电路后,闭合开关,发现小灯泡不亮,电流表有示数,电压表无示数,电路故障原因是___________;
(3)排除故障,闭合开关,移动滑片P至某位置时。电压表的示数为2.2V,若想测量小灯泡的额定功率,应将滑片P向___________端移动(选填“A”或“B”)。通过实验绘制出小灯泡的U-I图像,如图乙所示,小灯泡的额定功率为___________W;
(4)乙同学设计了如图丙所示电路,来测量另一只小灯泡的额定功率(已知灯泡的额定电压为 ), 阻值已知:
①断开开关S3,闭合开关S1、S2,调节滑动变阻器滑片P,使得电流表示数为___________(用字母表示),此时灯泡正常发光;
②保持滑动变阻器滑片P位置不变,断开开关S2,闭合开关S1、S3,记下电流表的读数为I;
③小灯泡额定功率的表达式 ___________(用字母表示)。
26、在“探究电流做功多少与电压、电流的关系”的活动中,同学们设计了如图8甲、乙、丙三个电路。
(1)实验中我们通过比较_____________________灯泡的亮度来比较相同时间内电流做功的多少。
(2)利用图甲可以研究电流做功多少与_______________的关系。经过讨论,同学们认为图乙电路存在一个缺陷,其缺陷在于_________________________________。
(3)在乙图的实验中,当灯L1的电阻大于灯L2的电阻时,实验中发现电压表V1的示数始终大于V2的示数,根据此现象可以得出的初步结论是_________________________。
(4)某同学想利用丙图来研究电流做功与电压的关系,通过调节滑动变阻器的滑片P的位置来改变灯两端电压,他设计的实验方案中存在什么问题?________________
五、计算题。
27、如图所示,电源电压保持不变,电阻。开关闭合后电流表的示数为0.4A,电流表A的示数为0.6A。求:
(1)电阻两端的电压;
(2)电阻消耗的电功率。
28、如图甲所示,电源电压保持不变,R0为定值电阻。闭合开关S,将滑动变阻器的滑片从a端滑到b端的过程中,电压表示数U与电流表示数I间的关系图像如图乙所示。求:
(1)电源电压、R0的阻值、滑动变阻器的最大阻值;
(2)当滑片在a端时,通电1min电阻R0产生的热量。
2022—2023学年物理人教版九年级全一册第18章 电功率 基础夯练题附答案
人教版第18章 电功率
一、选择题。
1、在用电器的工作过程中,实际上是将电能转化为其他形式的能的过程,若有200J的电能转化为其他形式的能,则( )
A.消耗电能200J B.消耗电能一定大于200J
C.消耗电能一定小于200J D.消耗的电能可能为220J
【答案】A.
2、如图所示,电源电压为12V且保持不变,R1为定值电阻,R2为滑动变阻器(a、b为其两端点)。闭合开关S,当滑片P在某一端点a时,电流表示数为0.1A,R2消耗的电功率为1W;当滑片P移动至某一位置c时,电压表示数为4V,R1消耗的电功率为3.2W。下列说法正确的是( )
A.滑片P在a点时,R1消耗的电功率为2 W
B.滑片P在b点时,R1消耗的电功率为0.6W
C.滑片P在c点时,R2消耗的电功率为1.6W
D.滑片P在c点时,电路消耗的总功率为4 W
【答案】C
3、老师要求同学们只能用电压表的“0—3V”量程测量额定电压为3.8V小灯泡的额定功率,所给电源的电压恒为6V,其他器材均符合实验要求。如图是同学们设计的四种实验电路图,则能完成实验的电路图是( )
【答案】B
4、关于电流通过导体产生的热量,以下说法正确的是( )
A.根据Q=I2Rt可知,电阻越大,相同时间内产生的热量越多
B.根据Q= t可知,电阻越大,相同时间内产生的热量越少
C.根据Q=UIt可知,相同时间内,电流产生的热量与电阻无关
D.根据Q=I2Rt可知,在电流一定时,电阻越大,相同时间内产生的热量越多
【答案】D
5、如图所示,是研究电流热效应的部分实验电路,甲电阻丝的阻值小于乙电阻丝的阻值,比较通电后两根电阻丝各自两端的电压U甲、U乙以及它们在相同时间内分别产生的热量Q甲、Q乙的大小,下面关系中正确的是( )
A.U甲=U乙, Q甲=Q乙 B.U甲<U乙,Q甲>Q乙
C.U甲<U乙, Q甲<Q乙 D.U甲>U乙,Q甲<Q乙
【答案】C
6、太阳能路灯白天,太阳能电池板给蓄电池充电;夜晚,蓄电池为路灯供电.则关于太阳能路灯的能量转化形式的说法中,正确的是( )
A.白天:太阳能→内能→电能 B.白天:太阳能→电能→化学能
C.晚上:化学能→电能→太阳能 D.晚上:化学能→电能→化学能
【答案】B
7、甲用电器上标有“220 V 60 W”,乙用电器上标有“36 V 60 W”,它们都在额定电压下工作,则下列判断正确的是( )
A.电流通过甲用电器做功一定多
B.电流通过乙用电器做功一定慢
C.完成相同的功,甲用电器用的时间一定长
D.相同时间内,甲、乙用电器消耗的电能一样多
【答案】D
8、要测量小灯泡的电功率,必须要测的物理量是( )
A.电流和电阻 B.电流和电压 C.电阻和电压 D.电功和电流
【答案】B
9、如图是探究电流通过导体时产生热的多少与哪些因素有关的实验装置.两个透明容器中密封着等量的空气,U形管中液面高度的变化反映密闭空气温度的变化.下列说法正确的是( )
A.通电后透明容器中电阻丝内能变大是通过做功的方式改变的
B.U形管中液面高度发生变化主要是U形管中液体的热胀冷缩
C.乙图实验可以研究电流通过电阻产生的热量与电阻大小的关系
D.通电后,乙图中AB电阻丝放出的热量之比为2:1
【答案】C
10、甲、乙两用电器并联后接在某一电源上,在相等时间内,电流通过甲所做的功比乙的多,说明( )
A.通过甲的电流比乙的小 B.甲消耗的电能比乙的多
C.甲两端的电压比乙的高 D.甲的电阻比乙的大
【答案】B
*11、一只电能表标有“2000r/(kW·h)”字样,现观察转盘转了30圈,那么用电器共消耗了多少电能( )
A.1.35×105J B.1.35kW.h C.0.15kW·h D.5.4×104J
【答案】D
12、用电高峰期,会看到家里的白炽灯泡比正常发光时要暗一些。这是因为,用电高峰期并联用电器增多,造成( )
A.电路中的总电阻增大 B.电路中的总电流减小
C.白炽灯泡的实际功率减小 D.白炽灯泡的额定功率减小
【答案】C
*13、将标有“6 V 3 W”和“6 V 2 W”的甲、乙两只小灯泡串联起来,接在电压为6 V的电源两端,接通电路后,以下说法正确的是( )
A.两只小灯泡都不能正常工作,甲灯比乙灯亮
B.两只小灯泡都能正常发光
C.通过乙灯的电流较大,所以乙灯较亮
D.两只小灯泡的总功率小于2 W
【答案】D
14、已知小灯泡的额定电压,小明打算增加一个定值电阻R0,只利用一只电表,通过操作开关来测量小灯泡的额定功率.下列图乙中是小明设计的四种不同方案的电路图.其中能够测出小灯泡额定功率的是( ).
A.甲和丙 B.乙和丙 C.乙和丁 D.丙和丁
【答案】B
15、要使一个电热器在单位时间内放出的热量减少一半,应该( )
A.使通过电热器的电流减少一半
B.使加在电热器两端的电压减少一半
C.使电热器的电阻减少一半
D.使加在电热器两端的电压和它的电阻都减少一半
【答案】D
二、填空题。
16、将一个阻值为10Ω的电阻接在电压为10V的电路中,在1min内消耗的电能为 J,若接在电压为5V的电路中,通电1min,则电阻消耗的电能为 J。
【答案】600 150
17、某公厕为了方便和节能,用“ ”的节能灯,阻值为的定值电阻和开关设计了如图所示的电路.天黑后,当无人上厕所时,闭合,断开,灯光较暗,此时节能灯消耗的电功率为______;当有人上厕所时,、同时闭合,节能灯正常发光,此时节能灯消耗的电功率为______W。
【答案】10 40
18、有一种亮度可以调节的小台灯,灯泡L的额定电压为24V,通过灯泡L的电流跟其两端电压的关系如图所示,则灯泡的额定功率为 __________,若该台灯在额定电压下正常工作10min,有 __________J电能转化成内能和 _________能。
【答案】9.6W 5760 光
19、如图所示,电源电压恒定不变, R1=20Ω,闭合开关S、S1,电流表示数为0.3A,则电源电压为___V,10s内电流通过R1产生的热量为___J;再闭合开关S2,调节R2,使电流表示数为0.6A,则此时变阻器R2的阻值为___Ω。
【答案】6 18 20
20、两定值电阻甲、乙的电流与电压关系如图所示,现将甲和乙串联后接在电压恒为3V的电源两端,则通过甲的电流为___A,若通电10s,则电流对乙电阻做功为_____J。
【答案】0.1 2
21、小明家的电能表标有300revs/(kW h),一次实践活动中测得该电能表的转盘在2min内转了40转,则2min内电流做的功为___ J,用电器的总功率为
__ W。
【答案】4.8×105J 4000
22、进行测量时,一般要分别测量小灯泡过暗、_______发光、过亮时三次的电功率,但不能用求平均值的方法计算电功率,只能用小灯泡正常发光时的电功率。
(1)U实_____U额时、P实_____P额,用电器处于正常工作状态;
(2)U实_____U额时、P实_____P额,用电器不能正常工作;
(3)U实_____U额时、P实_____P额,用电器寿命减短,且容易烧坏。
【答案】正常 等于 等于 小于 小于 大于 大于
23、下表是某型号电烤箱铭牌上的部分参数,其内部简化电路如图所示,R1和R2均为电热丝.电烤箱在低温挡正常工作0.5h所消耗的电能是____kW·h,R2的阻值为____Ω。
额定电压 220V
额定功率 高温挡 1100W
低温挡 440W
【答案】0.22 66
三、阅读材料,回答问题:
24、电热锅采用了不锈钢板焊接管筋的工艺生产,具有密封性能好,机械强度高的特点,是一种效率较高的新型灶具,已广泛进入寻常百姓家中。电热锅具有多样功能:煎炸炒烙蒸闷涮等。节能环保:发热材料嵌入铸铁炉盘,使热能得到充分的利用。电热锅安全环保:设有多重安全保护,经国家强制安全CCC认证,无烟、无火,无电磁波、无微波辐射,对孕妇、婴幼儿无任何影响。防高温干烧,温度过高自动断电保护。电热锅经久耐用:发热材料采用高科技嵌入炉盘,发热材料与空气完全隔绝。炉体本身发热。锅具受热均衡,保证了食物的自然本色。其铭牌如图乙所示:
(1)从能量转化的角度看,使用电热锅用来“煮汤”或“煮火锅”时是把电能主要转化为 能。
(2)与传统的煤气炉相比,电热锅的优点在于: 。
(3)在一次使用该电热锅煮汤时,已知电热锅内装有1.25kg的水,已知水的初温为20℃,使用电热锅把水烧开(标准大气下),水吸收的热量是 J(水的比热容为4.2×103J/(kg ℃));假设电热锅以额定功率消耗的电能全部被水吸收,该电磁炉需要工作 s.如果水吸收的热量用热值为4.2×107J/kg的煤气来加热,需要 kg的煤气(不考虑热量的散失)。
【答案】(1)内; (2)具有效率高,节能,安全,环保,经久耐用等;
(3)4.2×105J;210; 0.01。
四、实验题。
25、如图所示,甲同学在做“测量小灯泡的电功率”实验。实验器材:电源(电压恒为6V)、小灯泡(额定电压为2.5V,正常发光时灯丝电阻约为10Ω)、电流表、电压表、开关各一个,规格分别为 (10Ω 1A)和 (30Ω 0.5A)的滑动变阻器各一个,导线若干。
(1)连接电路时,滑动变阻器应选___________(选填“”或“”);
(2)连接好电路后,闭合开关,发现小灯泡不亮,电流表有示数,电压表无示数,电路故障原因是___________;
(3)排除故障,闭合开关,移动滑片P至某位置时。电压表的示数为2.2V,若想测量小灯泡的额定功率,应将滑片P向___________端移动(选填“A”或“B”)。通过实验绘制出小灯泡的U-I图像,如图乙所示,小灯泡的额定功率为___________W;
(4)乙同学设计了如图丙所示电路,来测量另一只小灯泡的额定功率(已知灯泡的额定电压为 ), 阻值已知:
①断开开关S3,闭合开关S1、S2,调节滑动变阻器滑片P,使得电流表示数为___________(用字母表示),此时灯泡正常发光;
②保持滑动变阻器滑片P位置不变,断开开关S2,闭合开关S1、S3,记下电流表的读数为I;
③小灯泡额定功率的表达式 ___________(用字母表示)。
【答案】(1) (2)小灯泡处短路
(3)B 0.625 (4)
26、在“探究电流做功多少与电压、电流的关系”的活动中,同学们设计了如图8甲、乙、丙三个电路。
(1)实验中我们通过比较_____________________灯泡的亮度来比较相同时间内电流做功的多少。
(2)利用图甲可以研究电流做功多少与_______________的关系。经过讨论,同学们认为图乙电路存在一个缺陷,其缺陷在于_________________________________。
(3)在乙图的实验中,当灯L1的电阻大于灯L2的电阻时,实验中发现电压表V1的示数始终大于V2的示数,根据此现象可以得出的初步结论是_________________________。
(4)某同学想利用丙图来研究电流做功与电压的关系,通过调节滑动变阻器的滑片P的位置来改变灯两端电压,他设计的实验方案中存在什么问题?________________
【答案】(1)灯泡的亮度
(2)电流大小 无法控制灯两端的电压,利用利用滑动变阻器保护电路
(3)在电流和通电时间相同时,导体两端电压越高,电流做功越多
(4)灯泡两端电压改变时,通过灯泡的电流也发生了变化,没有利用控制变量的物理方法
五、计算题。
27、如图所示,电源电压保持不变,电阻。开关闭合后电流表的示数为0.4A,电流表A的示数为0.6A。求:
(1)电阻两端的电压;
(2)电阻消耗的电功率。
【答案】(1)4V; (2)0.8W
28、如图甲所示,电源电压保持不变,R0为定值电阻。闭合开关S,将滑动变阻器的滑片从a端滑到b端的过程中,电压表示数U与电流表示数I间的关系图像如图乙所示。求:
(1)电源电压、R0的阻值、滑动变阻器的最大阻值;
(2)当滑片在a端时,通电1min电阻R0产生的热量。
【答案】(1)12V 10Ω 20Ω (2)96J
