11.5 家庭电路
我应该购买哪些家用电器？
电路的基本组成：
多个用电器的连接方式有哪些呢？
电源
开关
导线
用电器
串联
并联
设计一个电路，让家用电器工作起来。
回忆：
设计一个电路，让家用电器工作起来。
温馨提示：电路中设计一盏灯、两种其他用电器即可。

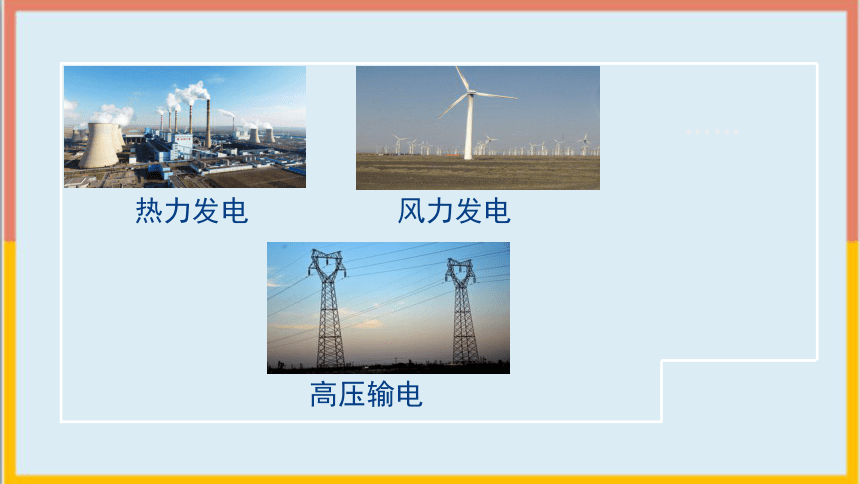

生活中的电源：
……
热力发电
风力发电
高压输电
……
与零线之间的电压是220V
与大地之间的电压是220V
进户线：由户外的低压输电线引来
与大地之间的电压是0V
火线：
零线：
请同学们在原家庭电路图上做些改进吧。
干路
支路
电饭煲：电能 转化为 内能
电动机：电能 转化为 机械能
……
如何统计？
用电器：电能 转化为 其他形式的能
电能表：用来度量家庭消耗电能的多少。
三相导轨电能表
单向智能电能表
电能表应安装在干路上还是支路上呢？
干路
支路
看不到导线颜色的情况下如何判断零线、火线？
试电笔：
当电流从一个电极流到另一个电极时，氖气会发出红光。
氖管
试电笔的使用：
氖管
试电笔：
弹簧
笔尾金属体
笔尖金属体
碳实心电阻
？
氖管
弹簧
绝缘皮
试电笔的使用：
当家庭电路需要暂停工作进行检修或调试的时候，如何控制更安全呢？
安全
安
全
总开关
分开关
电箱：
家庭电路：
课堂练习：
关于家庭电路下列说法正确的是（ ）
A.家庭电路中各用电器都是串联的
B.能够使试电笔氖管发光的被测导线是零线
C.电能表是测量用户消耗电能的仪表
D.控制电路的开关应接在零线与用电器之间
C
课后实践：
观察家中电表箱，看看能否找到今天所学的家庭电路各部分组成；看看上面还有哪些信息，记录下来吧。
