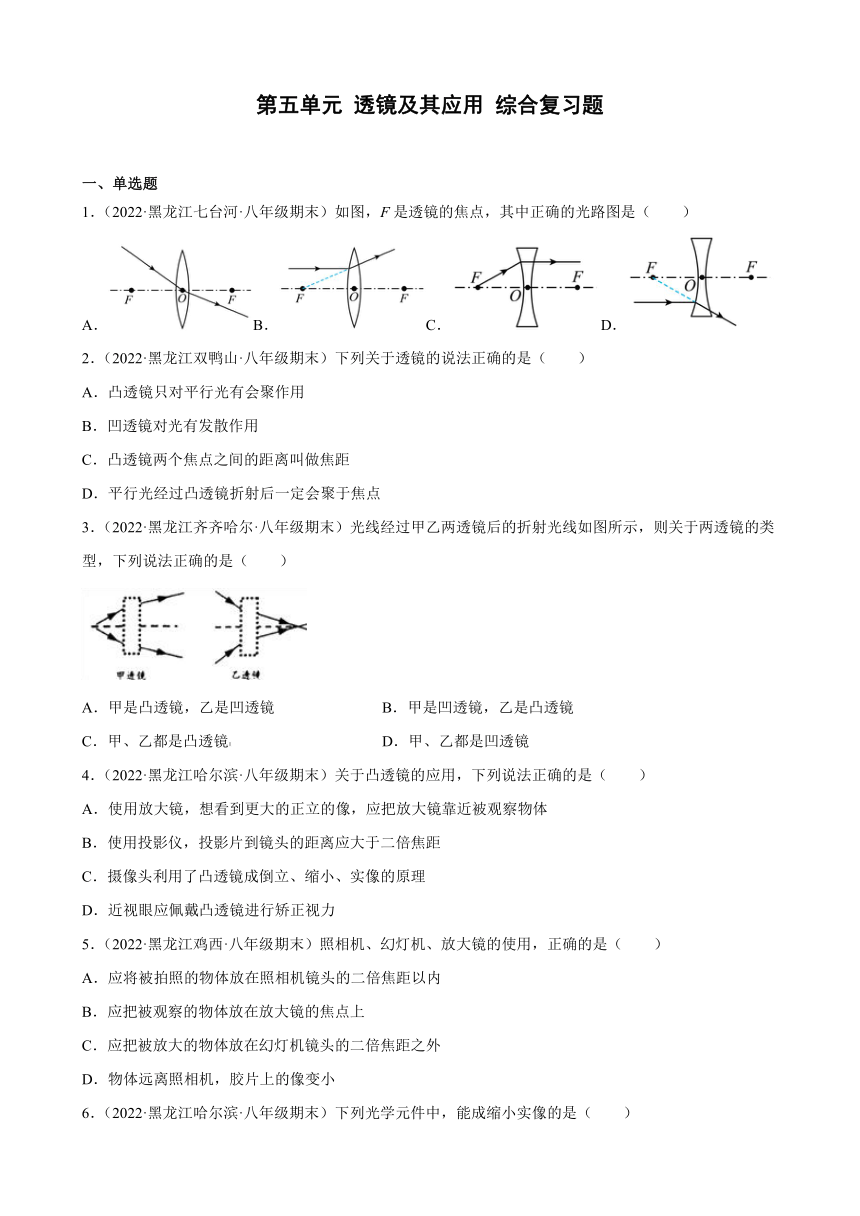

第五单元 透镜及其应用 综合复习题
一、单选题
1．（2022·黑龙江七台河·八年级期末）如图，F是透镜的焦点，其中正确的光路图是（　　）
A．B．C．D．
2．（2022·黑龙江双鸭山·八年级期末）下列关于透镜的说法正确的是（　　）
A．凸透镜只对平行光有会聚作用
B．凹透镜对光有发散作用
C．凸透镜两个焦点之间的距离叫做焦距
D．平行光经过凸透镜折射后一定会聚于焦点
3．（2022·黑龙江齐齐哈尔·八年级期末）光线经过甲乙两透镜后的折射光线如图所示，则关于两透镜的类型，下列说法正确的是（　　）
A．甲是凸透镜，乙是凹透镜 B．甲是凹透镜，乙是凸透镜
C．甲、乙都是凸透镜 D．甲、乙都是凹透镜
4．（2022·黑龙江哈尔滨·八年级期末）关于凸透镜的应用，下列说法正确的是（　　）
A．使用放大镜，想看到更大的正立的像，应把放大镜靠近被观察物体
B．使用投影仪，投影片到镜头的距离应大于二倍焦距
C．摄像头利用了凸透镜成倒立、缩小、实像的原理
D．近视眼应佩戴凸透镜进行矫正视力
5．（2022·黑龙江鸡西·八年级期末）照相机、幻灯机、放大镜的使用，正确的是（　　）
A．应将被拍照的物体放在照相机镜头的二倍焦距以内
B．应把被观察的物体放在放大镜的焦点上
C．应把被放大的物体放在幻灯机镜头的二倍焦距之外
D．物体远离照相机，胶片上的像变小

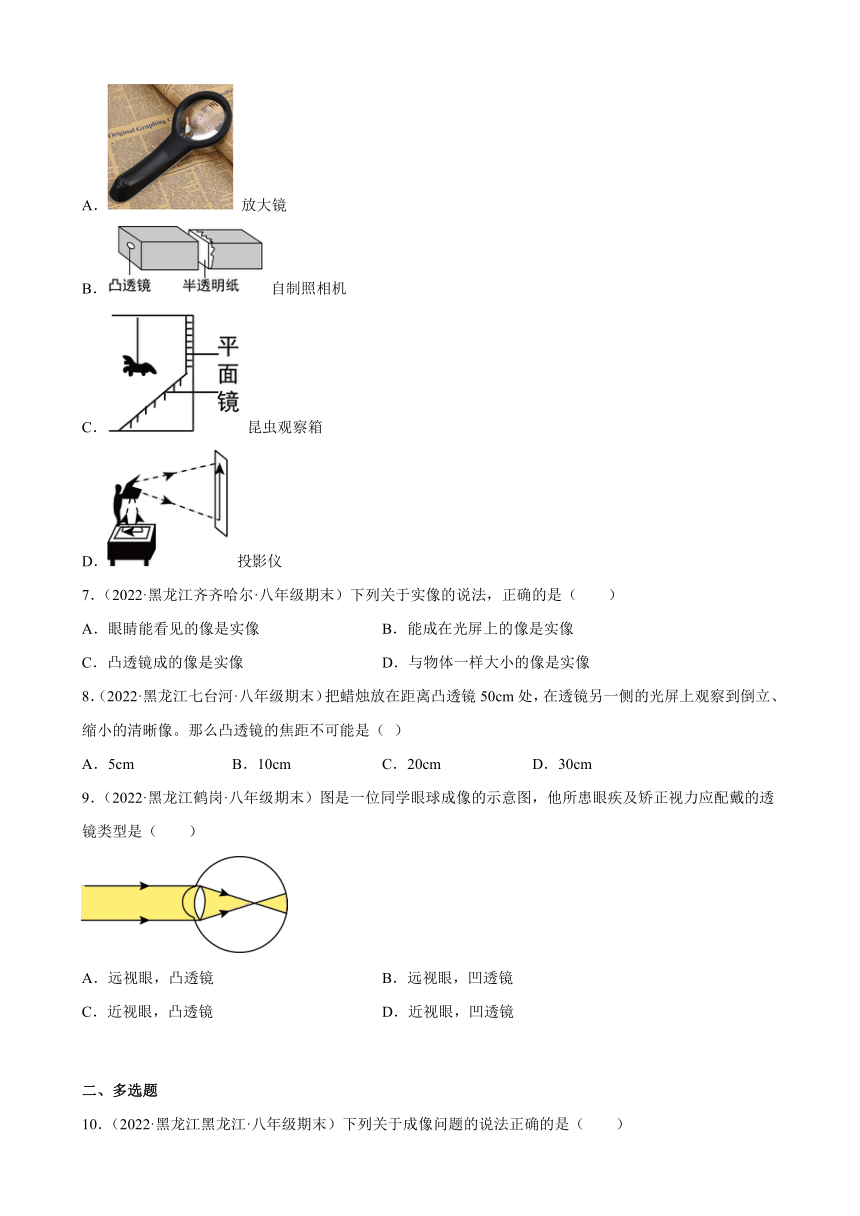

6．（2022·黑龙江哈尔滨·八年级期末）下列光学元件中，能成缩小实像的是（　　）
A． 放大镜
B． 自制照相机
C． 昆虫观察箱
D． 投影仪
7．（2022·黑龙江齐齐哈尔·八年级期末）下列关于实像的说法，正确的是（　　）
A．眼睛能看见的像是实像 B．能成在光屏上的像是实像
C．凸透镜成的像是实像 D．与物体一样大小的像是实像
8．（2022·黑龙江七台河·八年级期末）把蜡烛放在距离凸透镜50cm处，在透镜另一侧的光屏上观察到倒立、缩小的清晰像。那么凸透镜的焦距不可能是（ ）
A．5cm B．10cm C．20cm D．30cm
9．（2022·黑龙江鹤岗·八年级期末）图是一位同学眼球成像的示意图，他所患眼疾及矫正视力应配戴的透镜类型是（　　）
A．远视眼，凸透镜 B．远视眼，凹透镜
C．近视眼，凸透镜 D．近视眼，凹透镜
二、多选题

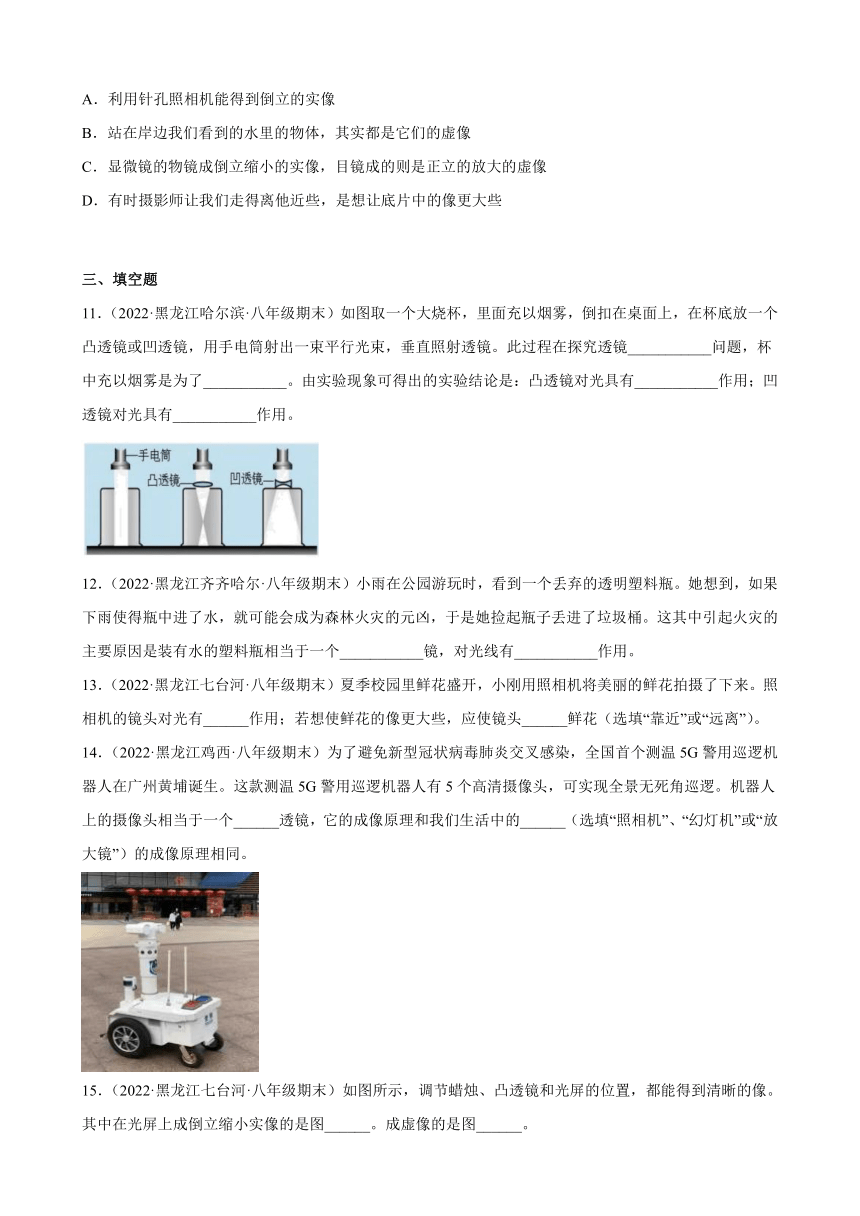

10．（2022·黑龙江黑龙江·八年级期末）下列关于成像问题的说法正确的是（　　）
A．利用针孔照相机能得到倒立的实像
B．站在岸边我们看到的水里的物体，其实都是它们的虚像
C．显微镜的物镜成倒立缩小的实像，目镜成的则是正立的放大的虚像
D．有时摄影师让我们走得离他近些，是想让底片中的像更大些
三、填空题
11．（2022·黑龙江哈尔滨·八年级期末）如图取一个大烧杯，里面充以烟雾，倒扣在桌面上，在杯底放一个凸透镜或凹透镜，用手电筒射出一束平行光束，垂直照射透镜。此过程在探究透镜___________问题，杯中充以烟雾是为了___________。由实验现象可得出的实验结论是：凸透镜对光具有___________作用；凹透镜对光具有___________作用。
12．（2022·黑龙江齐齐哈尔·八年级期末）小雨在公园游玩时，看到一个丢弃的透明塑料瓶。她想到，如果下雨使得瓶中进了水，就可能会成为森林火灾的元凶，于是她捡起瓶子丢进了垃圾桶。这其中引起火灾的主要原因是装有水的塑料瓶相当于一个___________镜，对光线有___________作用。
13．（2022·黑龙江七台河·八年级期末）夏季校园里鲜花盛开，小刚用照相机将美丽的鲜花拍摄了下来。照相机的镜头对光有______作用；若想使鲜花的像更大些，应使镜头______鲜花（选填“靠近”或“远离”）。
14．（2022·黑龙江鸡西·八年级期末）为了避免新型冠状病毒肺炎交叉感染，全国首个测温5G警用巡逻机器人在广州黄埔诞生。这款测温5G警用巡逻机器人有5个高清摄像头，可实现全景无死角巡逻。机器人上的摄像头相当于一个______透镜，它的成像原理和我们生活中的______（选填“照相机”、“幻灯机”或“放大镜”）的成像原理相同。

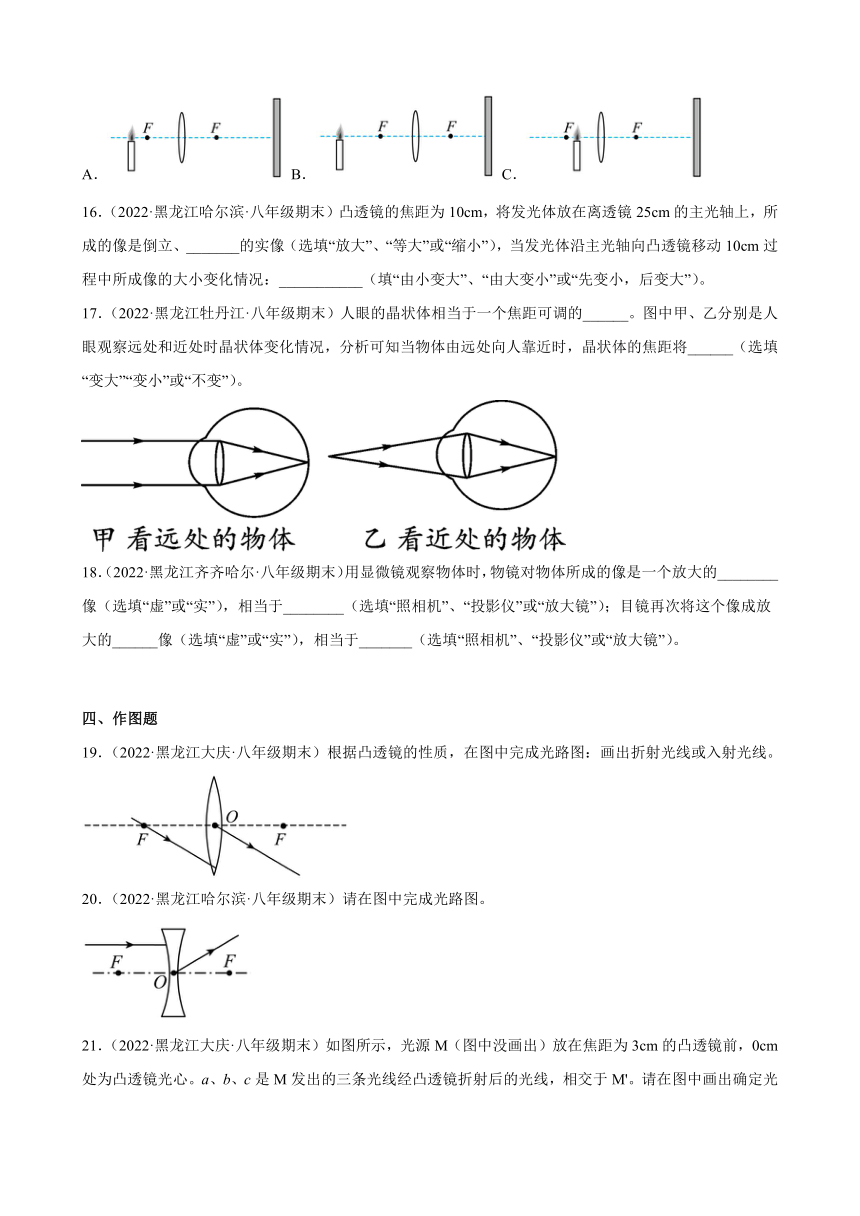

15．（2022·黑龙江七台河·八年级期末）如图所示，调节蜡烛、凸透镜和光屏的位置，都能得到清晰的像。其中在光屏上成倒立缩小实像的是图______。成虚像的是图______。
A． B． C．
16．（2022·黑龙江哈尔滨·八年级期末）凸透镜的焦距为10cm，将发光体放在离透镜25cm的主光轴上，所成的像是倒立、_______的实像（选填“放大”、“等大”或“缩小”），当发光体沿主光轴向凸透镜移动10cm过程中所成像的大小变化情况：___________（填“由小变大”、“由大变小”或“先变小，后变大”）。
17．（2022·黑龙江牡丹江·八年级期末）人眼的晶状体相当于一个焦距可调的______。图中甲、乙分别是人眼观察远处和近处时晶状体变化情况，分析可知当物体由远处向人靠近时，晶状体的焦距将______（选填“变大”“变小”或“不变”）。
18．（2022·黑龙江齐齐哈尔·八年级期末）用显微镜观察物体时，物镜对物体所成的像是一个放大的________像（选填“虚”或“实”），相当于________（选填“照相机”、“投影仪”或“放大镜”）；目镜再次将这个像成放大的______像（选填“虚”或“实”），相当于_______（选填“照相机”、“投影仪”或“放大镜”）。
四、作图题
19．（2022·黑龙江大庆·八年级期末）根据凸透镜的性质，在图中完成光路图：画出折射光线或入射光线。
20．（2022·黑龙江哈尔滨·八年级期末）请在图中完成光路图。

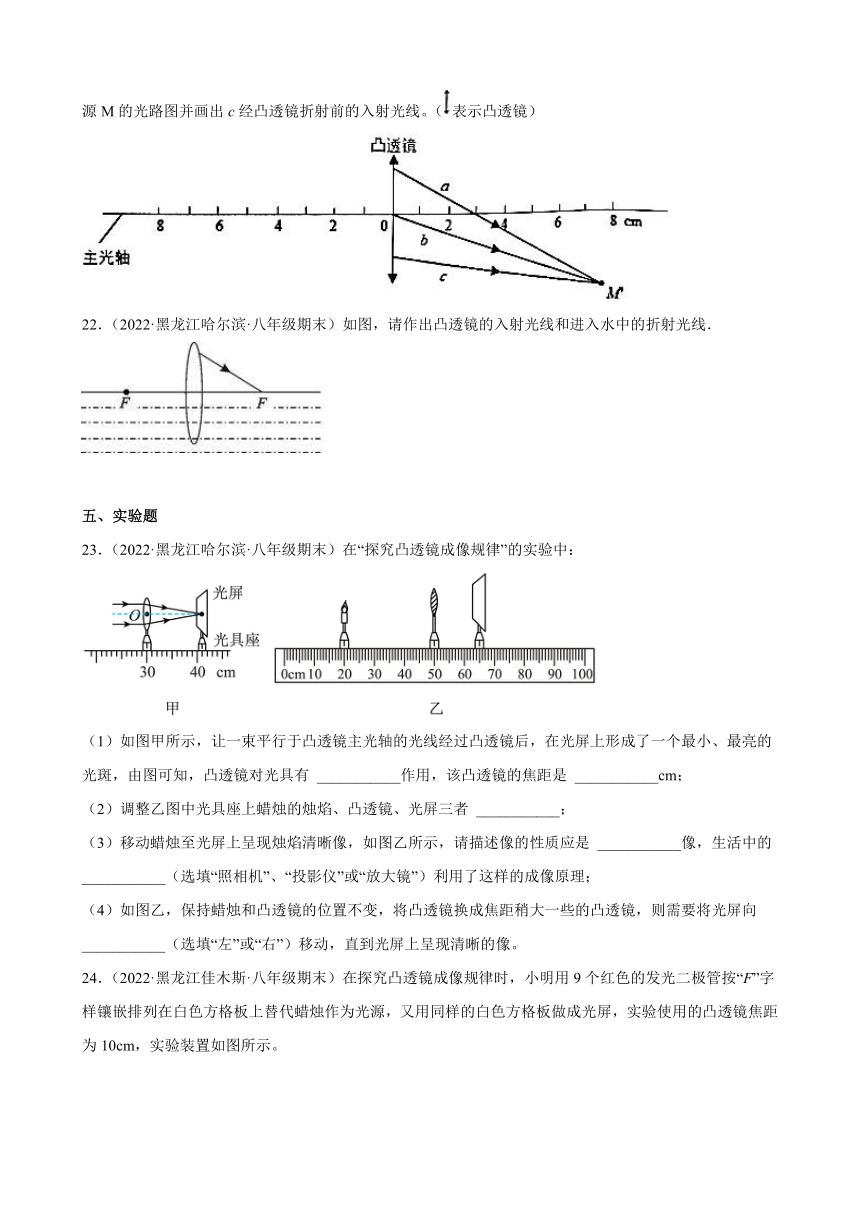

21．（2022·黑龙江大庆·八年级期末）如图所示，光源M（图中没画出）放在焦距为3cm的凸透镜前，0cm处为凸透镜光心。a、b、c是M发出的三条光线经凸透镜折射后的光线，相交于M'。请在图中画出确定光源M的光路图并画出c经凸透镜折射前的入射光线。（表示凸透镜）
22．（2022·黑龙江哈尔滨·八年级期末）如图，请作出凸透镜的入射光线和进入水中的折射光线．
五、实验题
23．（2022·黑龙江哈尔滨·八年级期末）在“探究凸透镜成像规律”的实验中：
（1）如图甲所示，让一束平行于凸透镜主光轴的光线经过凸透镜后，在光屏上形成了一个最小、最亮的光斑，由图可知，凸透镜对光具有 ___________作用，该凸透镜的焦距是 ___________cm；
（2）调整乙图中光具座上蜡烛的烛焰、凸透镜、光屏三者 ___________；
（3）移动蜡烛至光屏上呈现烛焰清晰像，如图乙所示，请描述像的性质应是 ___________像，生活中的 ___________（选填“照相机”、“投影仪”或“放大镜”）利用了这样的成像原理；
（4）如图乙，保持蜡烛和凸透镜的位置不变，将凸透镜换成焦距稍大一些的凸透镜，则需要将光屏向 ___________（选填“左”或“右”）移动，直到光屏上呈现清晰的像。
24．（2022·黑龙江佳木斯·八年级期末）在探究凸透镜成像规律时，小明用9个红色的发光二极管按“F”字样镶嵌排列在白色方格板上替代蜡烛作为光源，又用同样的白色方格板做成光屏，实验使用的凸透镜焦距为10cm，实验装置如图所示。
（1）实验时，首先调节光源F、凸透镜和光屏的高度，使它们三者的中心大致在同一高度，其目的是使像呈现在 ___________；
（2）凸透镜固定在光具座零刻度线上，小明将光源F移至30cm刻度线处后，再移动光屏到如图所示位置，在光屏上出现倒立、___________（填“放大”或“缩小”）的清晰实像，生活中的 ___________（填“放大镜”、“投影仪”或“照相机”）就是利用这个原理制成的；
（3）若将凸透镜的上半部分用不透明的纸板挡住，则光屏上 ___________（填“能”或“不能”）成完整的像；
（4）保持图中凸透镜的位置不动，将光源F再远离凸透镜一些，要在光屏上再次成清晰的像，需将光屏向 ___________（填“左”或“右”）移动；
（5）在上一步光屏上成清晰的像后，取一副远视眼镜放在凸透镜和光源F之间，要使光屏上还能成清晰的像，保持凸透镜和光屏的位置不动，可将光源F适当向 ___________（填“左”或“右”）移动；
（6）同学们对小明使用的实验装置进行如下评价，其中错误的是 ___________。
A．零刻度线刻在光具座标尺的中央，可直接测出物距和像距
B．若凸透镜的焦距未知，则利用此实验装置不能测量凸透镜的焦距
C．与烛焰相比，实验使用的光源不会晃动，光屏上所成的像比较稳定
D．光源镶嵌在白色方格板上，用同样的白色方格板做光屏，便于比较像与物的大小
25．（2022·黑龙江双鸭山·八年级期末）小明用凸透镜、蜡烛、光屏和刻度尺等器材，探究凸透镜成像的规律。
（1）如图甲所示，让一束平行光经过凸透镜，在光屏上得到一个最小、最亮的光斑。可知此透镜的焦距为 ______cm；
（2）如图乙所示，把蜡烛、凸透镜、光屏依次放在光具座上，点燃蜡烛，将烛焰、凸透镜、光屏三者中心调到 ______，这样做是为了 ______；
（3）当蜡烛距凸透镜15cm时，移动光屏，可在光屏上得到一个清晰的倒立 ______（选填“放大”或“缩小”）的实像，依据此原理人们制成的光学仪器是 ______；
（4）小明把爷爷的老花眼镜放在凸透镜与蜡烛之间，发现光屏上的像变得模糊不清。她应当向 ______（选填“远离”或“靠近”）透镜的方向移动光屏，可再次得到清晰的像；
（5）实验一段时间蜡烛变短，要使烛焰像仍然成在光屏的中心，应将光屏向 ______移动。
六、简答题
26．（2022·黑龙江齐齐哈尔·八年级期末）2021年12月9日15点40分，“天宫课堂”第一课正式开讲，这是时隔8年之后，中国航天员再次在太空授课。航天员王亚平在一个水球内中间部分注入一气泡，我们看到了水球中形成一正一反两个王亚平头部的像。请你回答以下问题：
（1）请说出倒立的像形成的光学原理；
（2）气泡中看到正立缩小的像。有同学认为是气泡起到凸透镜作用形成的，你是否同意他的观点？为什么？
27．（2022·黑龙江鹤岗·八年级期末）把一张透明塑料纸铺在桌上，用筷子在塑料纸上滴一个水珠（直径约5 mm），双手平拿着塑料纸，透过水珠看纸上的字，字是放大了还是缩小了？看到的是实像还是虚像？小水珠起了什么作用？
28．（2022·黑龙江鸡西·八年级期末）山林里刚下过雨，一个被游人遗弃的透明瓶子里灌进了雨水，天晴后，这个瓶子可能引起火灾．你觉得有道理吗？为什么？
参考答案：
1．D
【解析】A．过透镜光心的光心方向不发生改变，故A不符合题意；
B．入射光线平行于主光轴，经过凸透镜折射后，折射光线应该过焦点，故B不符合题意；
C．凹透镜对光线有发散作用，而图中的凹透镜对光线起了会聚作用，故C不符合题意；
D．平行于主光轴的入射光线经过凹透镜折射后发散，折射光线的反向延长线过焦点，故D符合题意。
故选D。
2．B
【解析】A．凸透镜对所有光有会聚作用，不单指对平行光，故A错误；
B．凹透镜对所有光线有发散作用，故B正确；
C．凸透镜的焦点到光心的距离为焦距，而不是两个焦点之间的距离叫做焦距，故C错误；
D．只有平行于主光轴的光线经凸透镜折射后才会聚于焦点，故D错误。
故选B。
3．A
【解析】光源发出的两束光经过甲透镜之后，折射光线会聚了，甲应为凸透镜，而光线通过乙透镜后折射光线发散了，因此乙为凹透镜。
故选A。
4．C
【解析】A．使用放大镜，想看到更大的正立的像，应在一倍焦距内把放大镜远离被观察物体，故A错误；
B．投影仪成倒立、放大的实像，投影片到镜头的距离应处于1倍焦距到2倍焦距之间，故B错误；
C．摄像头和照相机的成像原理相同，利用了凸透镜成倒立、缩小、实像的原理，故C正确；
D．近视眼对光的会聚能力过强，成像与视网膜前，需佩戴对光有发散作用的凹透镜矫正视力，故D错误。
故选C。
5．D
【解析】A．照相机是利用凸透镜成倒立缩小实像的性质制成，物体应放在照相机镜头两倍焦距以外的位置，故A错误；
B．放大镜是利用凸透镜成正立放大虚像的性质制成的，物体到放大镜距离应小于放大镜的焦距，故B错误；
C．幻灯机是利用凸透镜成倒立放大实像的性质制成的，物体到凸透镜的距离应大于焦距而小于两倍焦距，故C错误；
D．凸透镜成实像时的规律是：物远像近像变小。因此，物体远离照相机，胶片上的像将变小，故D正确。
故选D。
6．B
【解析】A．放大镜成正立、放大的虚像，故A不符合题意；
B．自制照相机的主要元件是凸透镜，成倒立缩小的实像，故B符合题意；
C．昆虫观察箱中的光学元件是平面镜，平面镜成正立、等大的虚像，故C不符合题意；
D．投影仪成倒立、放大的实像，故D不符合题意。
故选B。
7．B
【解析】A．实像是由实际光线会聚成的，眼睛能看见实像；人照镜子时看见了虚像，故A错误；
B．实像是由实际光线会聚成的，实像能呈现在光屏上；虚像是由实际光线的反向延长线形成的，虚像不能在光屏上成像，即能在光屏上得到的像是实像，故B正确；
C．物距大于一倍焦距时，凸透镜成实像，物距小于一倍焦距时，凸透镜成虚像，故C错误；
D．平面镜成的虚像与物体大小相等，当物距等于2倍焦距时，凸透镜能成等大的实像，实像与虚像都可能与物体的大小相等，故D错误。
故选B。
8．D
【解析】把蜡烛放在距离凸透镜50cm的某一位置时，在透镜另一侧得到一个清晰的，倒立的、缩小的像，则u＞2f，即50cm＞2f，解得f＜25cm，故D错误。
故选D。
【点睛】凸透镜成像的应用
9．D
【解析】由图可知，平行光经过眼球后在视网膜前会聚成像，屈光能力变强，属于近视眼。此时要矫正的话，需要在眼球前加一个凹透镜，将光线提前发散，从而使得最后光线会聚在视网膜上，成清晰的像。
故选D。
10．ABD
【解析】A．针孔照相机属于小孔成像原理，能成倒立的实像，故A正确；
B．站在岸边我们看到的水里的物体，是由从水中折射到空气中的折射光线的反向延长线会聚而成的，所以看到的是物体的虚像，故B正确；
C．显微镜的目镜和物镜都是凸透镜，目镜成正立放大的虚像，物镜成倒立放大的实像，故C错误；
D．凸透镜成实像时，物近像远像变大，摄影师让我们走得离他近些，物距减小，所以成的像更大，故D正确。
故选ABD。
11． 对光的作用 显示光路 会聚 发散
【解析】[1][2]实验中光线不经过透镜时，光的传播方向不改变，经过凸透镜或凹透镜光的传播路线发生了改变，探究的是凸透镜和凹透镜对光线的作用；杯中充以烟雾是利用了光的反射，为了显示光路。
[3][4]光束通过凸透镜之后，光束变窄，说明凸透镜对光线有会聚作用；光束通过凹透镜之后，光束变宽，说明凹透镜对光线有会聚作用。
12． 凸透 会聚
【解析】[1][2]当透明塑料瓶盛水时，相当于一个凸透镜，可以将射来的太阳光会聚在一点上，会聚点的温度比较高，可能会引起火灾。
13． 会聚 靠近
【解析】[1]照相机的镜头是凸透镜，对光有会聚作用。
[2]要想照相机所成的像变大，据“物近像远像变大”知，物距应变小，所以镜头应靠近鲜花。
14． 凸 照相机
【解析】[1][2]机器人上的摄像头能成倒立、缩小的实像,相当于一个凸透镜，它的成像原理和我们生活中的照相机的成像原理相同。
15． B C
【解析】[1]图B中，物距大于2倍焦距，像距大于1倍焦距小于2倍焦距，在光屏上成倒立缩小实像。
[2]图C中，物距小于焦距，成正立、放大的虚像。
16． 缩小 由小变大
【解析】[1]凸透镜的焦距为焦距为10cm，物体到的凸透镜距离为25cm时，物距大于二倍焦距，即，成倒立、缩小的实像，像距在一倍焦距和二倍焦距之间。
[2]发光体从远处向凸透镜焦点移动的过程中，根据物近像远像变大可知，物距在不断地减小，像距增大，物体通过凸透镜所成的实像在不断的变大。
17． 凸透镜 变小
【解析】[1][2]眼睛的晶状体是一个焦距可调凸透镜，相当于照相机的镜头。当物体由远处向人靠近时，物距变小，像距会变大，要使像仍然成在视网膜上，对光的会聚能力要更强，晶状体的焦距将变小。
18． 实 投影仪 虚 放大镜
【解析】[1][2][3][4]显微镜的物镜相当于投影仪的镜头，成倒立、放大的实像，目镜都相当于一个放大镜，成正立、放大的虚像。
19．
【解析】通过焦点的光线经凸透镜折射后将平行于主光轴，过光心的光线经凸透镜折射后传播方向不改变，如下图所示：
20．
【解析】平行于主光轴的光线经凹透镜折射后，折射光线的反射延长线过焦点，通过光心的光线传播方向不变，如图所示：
21．
【解析】因折射光线a过凸透镜焦点，所以其入射光线平行于主光轴；因折射光线b过光心，而过光心的光线方向不变，据此画出a、b的入射光线，两入射光线的交点为光源M，折射光线c与凸透镜的交点为该光线的入射点，连接M与光线c的入射点，即c经凸透镜折射前的入射光线，如图所示：
22．
【解析】经凸透镜折射后过凸透镜焦点的光线，入射光线一定平行于主光轴，光由空气斜射入水中，折射角小于入射角，作图如图所示：
23． 会聚 11.0 中心在同一高度 倒立、缩小的实 照相机 右
【解析】（1）[1][2]平行于凸透镜主光轴的光线经过凸透镜折射后会聚于焦点，焦点到光心的距离叫做焦距，由图可知，凸透镜对光具有会聚作用，刻度尺的分度值为1cm，所以该凸透镜的焦距是11.0cm。
（2）[3]器材位置正确放置后，点燃蜡烛，为了使烛焰的像成在光屏中央，应使烛焰、凸透镜和光屏的中心大致在同一高度。
（3）[4][5]由图可知，此时物距大于像距，则在光屏上所成的是倒立、缩小的实像，其应用是照相机。
（4）[6]如图乙，保持蜡烛和凸透镜的位置不变，将凸透镜换成焦距稍大一些的凸透镜，就相当于物距变小了，凸透镜成实像时有物近像远像变大的特点，则需要将光屏向右移动，直到光屏上呈现清晰的像。
24． 光屏中心 缩小 照相机 能 左 右 B
【解析】（1）[1]蜡烛、凸透镜、光屏，三者在同一条直线上，三者的中心大致在同一高度，像才能呈在光屏的中心。
（2）[2][3]凸透镜固定在光具座零刻度线上，小明将光源F移至30cm刻度线处后，此时的物距大于二倍焦距，移动光屏，在光屏上会出现倒立、缩小的实像，生活中的照相机是根据这个原理工作的。
（3）[4]物体由无数点组成，物体上任一点射向凸透镜有无数条光线，经凸透镜折射后，有无数条折射光线会聚成该点的像；当遮住凸透镜的一部分，还有另外的部分光线，经凸透镜折射会聚成像，因此光屏上能成完整的像，但像会变暗一些。
（4）[5]保持图中凸透镜的位置不动，将光源F再远离凸透镜一些，此时物距变大，则像距变小，要想在光屏上再次成清晰的像，需将光屏向左移动。
（5）[6]在上一步光屏上成清晰的像后，取一副远视镜放在凸透镜和光源F之间，远视镜是凸透镜，凸透镜对光线有会聚作用，要使光屏上还能成清晰的像，保持凸透镜和光屏的位置不动，可将光源F适当向右移动。
（6）[7]A．零刻度线刻在光具座标尺的中央，凸透镜又恰好放在零刻度线上，可直接测出物距和像距，故A正确，不符合题意；
B．若凸透镜的焦距未知，可调节物距和像距，当成等大的实像时，物距等于像距等于2倍焦距，这样可以测量凸透镜的焦距，故B错误，符合题意；
C．与烛焰相比，光源F不会晃动，光屏上所成的像比较稳定，故C正确，不符合题意；
D．光源镶嵌在白色方格板上，可以粗略地知道光源的大小，用同样的白色方格板做光屏，同时可以粗略地知道光源成像大小，此时就方便比较像与物的大小关系了，故D正确，不符合题意。
故选B。
25． 10.0 同一高度 使像成在光屏中央 放大 投影仪 靠近 上
【解析】（1）[1]由图中，平行于主光轴的光线经凸透镜后会聚到一点，说明凸透镜对光线具有会聚作用；光屏上得到的最小、最亮的光斑便是凸透镜的焦点，所以焦距为是
f=40.0cm﹣30.0cm＝10.0cm
（2）[2][3]当物体通过凸透镜成实像时，成的像要用光屏来承接，所以要调整凸透镜、光屏、烛焰的中心大致在同一高度上，以保证物体的像能够成在光屏的中心。
（3）[4][5]当蜡烛距凸透镜15cm时，物距在一倍焦距和二倍焦距之间，光屏上能得到倒立、放大的实像，根据这一原理制成投影仪。
（4）[6]老花眼镜是凸透镜，对光线有会聚作用，所以通过凸透镜的光线比以前提前会聚了，像距更小了，因此要得到清晰的像，需将光屏靠近凸透镜。
（5）[7]实验一段时间蜡烛变短，由于通过光心的光线传播方向不变，所以成的像将在光屏的上方，所以应向上移动光屏，使烛焰像仍然成在光屏的中心。
26．（1）见解析；（2）见解析
【解析】（1）水球具有中间厚，边缘薄的特点，因此水球相当于一个凸透镜，成倒立缩小的实像，依据凸透镜成像规律，当物体成缩小倒立的实像时，表示物体在2倍焦距以外。
（2）不同意，根据凸透镜成像特点，成实像时都是倒立的，凸透镜成正立虚像是放大的，凹透镜只能成 正立、缩小、虚像，说明气泡起到凹透镜作用形成的。
27．字放大了;看到的是虚像 ;小水珠起放大镜的作用
【解析】筷子在塑料纸上滴一个水球，水球中间厚边缘薄，是水凸透镜，报纸上的字在一倍焦距以内，透过水凸透镜看到一个正立的、放大的虚像．水球相当于放大镜，起到放大作用．
28．有道理．盛有水的透明塑料瓶相当于一个凸透镜，对光线有会聚作用，在阳光下会将阳光会聚到一点，这一点的温度很高，如果有易燃物在该点上，则容易温度过高被点燃，引起火灾．
【解析】有道理．盛有水的透明塑料瓶相当于一个凸透镜，对光线有会聚作用，在阳光下会将阳光会聚到一点，这一点的温度很高，如果有易燃物在该点上，则容易温度过高被点燃，引起火灾．
【点睛】盛有水的透明塑料瓶，中间厚，边缘薄，相当于一个凸透镜；凸透镜对光线有会聚作用，把平行的太阳光会聚在焦点上；焦点温度很高，能将易燃物点燃，易引起火灾．
