12.6 直流电动机
思考:

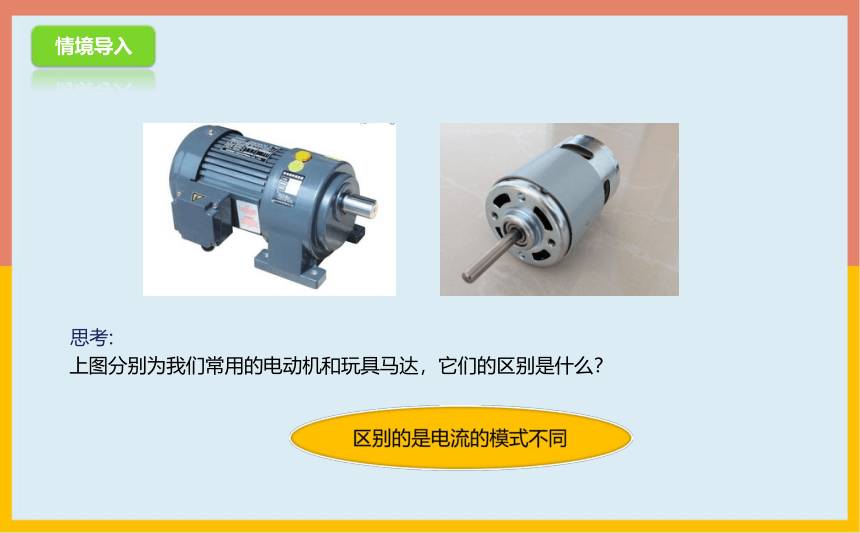

上图分别为我们常用的电动机和玩具马达，它们的区别是什么？

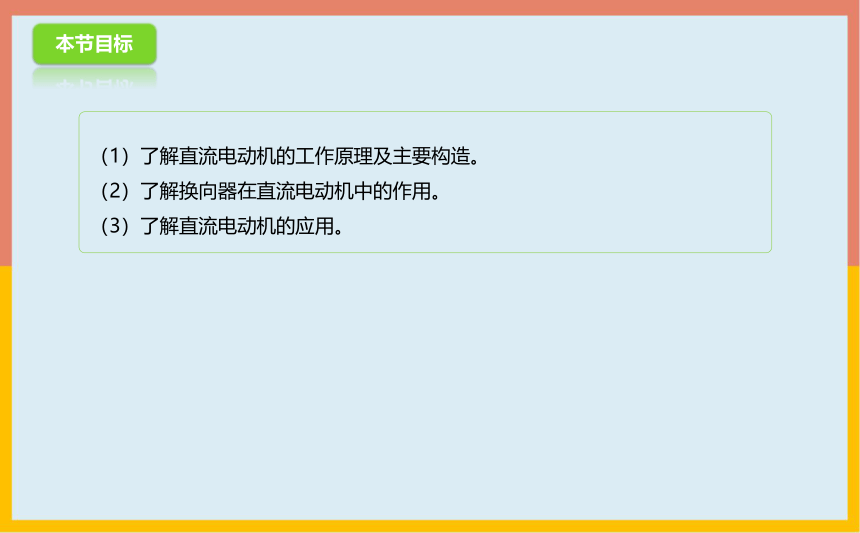

（1）了解直流电动机的工作原理及主要构造。
（2）了解换向器在直流电动机中的作用。
（3）了解直流电动机的应用。

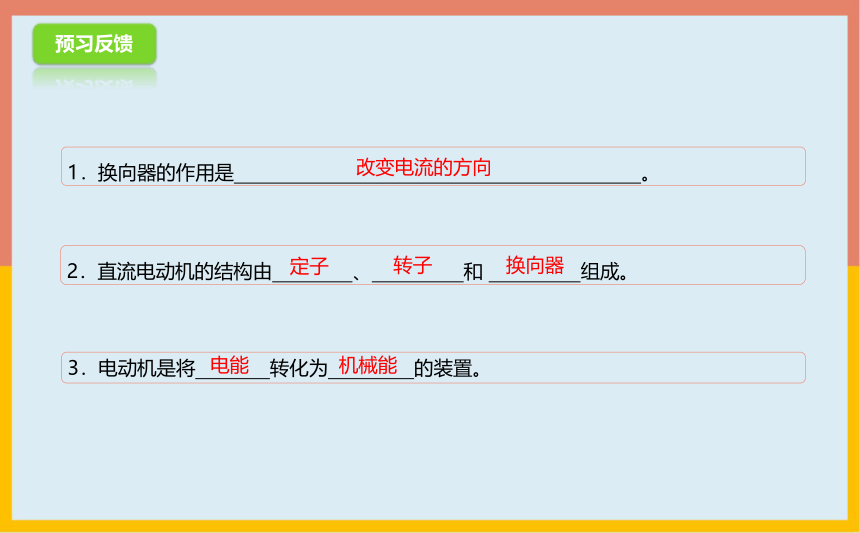

3．电动机是将 转化为 的装置。
2．直流电动机的结构由 、 和 组成。
1．换向器的作用是 。
改变电流的方向
定子
电能
转子
机械能
换向器
如何使线圈连续转动？
直流电动机的工作原理

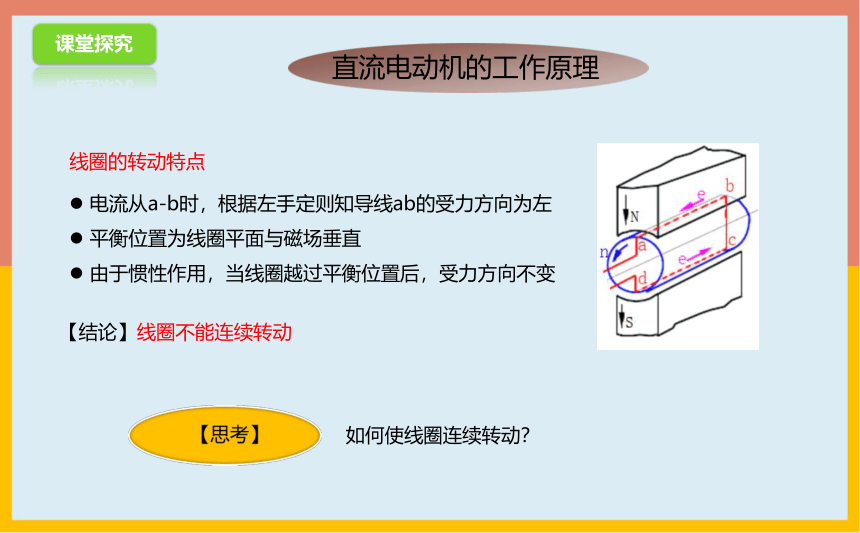

线圈的转动特点
电流从a-b时，根据左手定则知导线ab的受力方向为左
平衡位置为线圈平面与磁场垂直
由于惯性作用，当线圈越过平衡位置后，受力方向不变
【结论】线圈不能连续转动
两个半圆
铜环
电刷
换向器

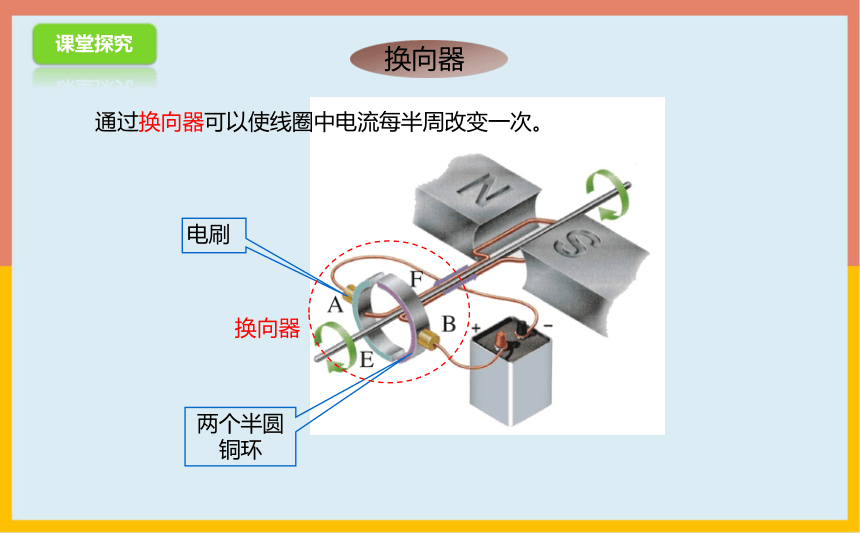

通过换向器可以使线圈中电流每半周改变一次。
换向器

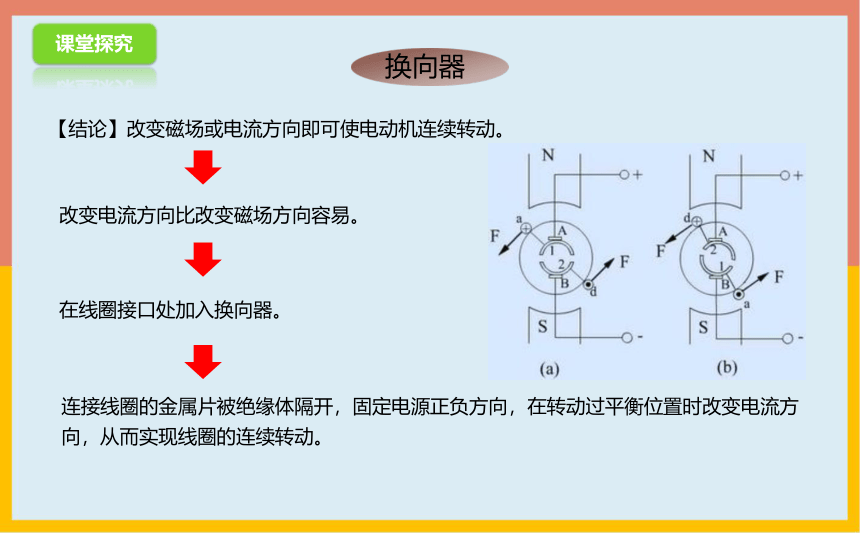

【结论】改变磁场或电流方向即可使电动机连续转动。
换向器
改变电流方向比改变磁场方向容易。
连接线圈的金属片被绝缘体隔开，固定电源正负方向，在转动过平衡位置时改变电流方向，从而实现线圈的连续转动。
在线圈接口处加入换向器。
B
解析：A、电动机是利用磁场对电流的作用使线圈转动，故A正确；B、只改变直流电动机的电流方向，直流电动机的转向会发生改变，故B错误；C、热机的做功冲程把内能转化为机械能的过程，故C正确；D、四冲程内燃机吸气、压缩、排气冲程中由飞轮旋转产生的惯性带动曲轴旋转，从而产生更大的动力和节省能源，故D正确；故选B．
例1 下列现象描述不正确的是（　　）
A．发动机的原理是利用磁场对电流的作用使线圈转动
B．改变直流电动机的电流方向，直流电动机的转向仍然不变
C．所有热机的做功冲程把内能转化为机械能的过程
D．四冲程内燃机的吸气、压缩、排气冲程是靠飞轮的惯性完成的
定子：主要作用是产生磁场，由机座、主磁极、换向极、端盖、轴承和电刷装置等组成。
转子：产生电磁转矩和感应电动势，由转轴、电枢铁心、电枢绕组、换向器和风扇等组成。
换向器：转换电流方向，使电动机连续工作。
直流电动机的结构
如何设计直流电动机的结构？
想一想：电动机为什么要加风扇呢？
B
解析：直流电动机的转动方向与线圈中的电流方向和磁场方向有关，若使通入直流电动机的电流方向改变或磁场的方向改变，它的转动方向将改变．但是如果同时改变电流的方向和磁场的方向，线圈的转动方向将不变．
故选B．
例2 如图所示是直流电动机的模型，闭合开关后线圈顺时针转动．现要线圈逆时针转动，下列方法中可行的是（　　）
A．只改变电流大小
B．只改变电流方向
C．对换磁极同时改变电流方向
D．换用磁性更强的磁铁
电动机的应用
电动机根据电流的模式分为直流电动机与交流电动机。
电动机是将电能转化为机械能的装置。
D
解析： “混合动力电动汽车”在工作过程中消耗电能获得机械能，是依靠电动机实现这一能量的转化，故D正确．
故选D．
例3 如图是“混合动力汽车”原理结构的示意图，该车行使过程中把电能转化为机械能的部件是（　　）
A．汽油发动机 B．电池 C．发电机 D．电动机
直流电动机
电动机的工作原理
电动机的应用
电动机的分类
电动机的应用
磁场对通电导体的作用
电动机是将电能转化为机械能
换向器的原理与作用
直流电动机的结构
定子
转子
换向器
1、下列关于电磁现象的说法中，正确的是（　　）
A．玩具电动车的电动机工作时，将机械能转化为电能
B．发电机是利用电磁感应现象制成的
C．闭合电路的部分导体在磁场中运动时，可产生感应电流
D．通电导体在磁场中的受力方向只与电流方向有关
B
2、安装一台直流电动机模型，接入电路后能正常转动．下列哪一种做法不能改变电动机原来转动方向（　　）
A．调换直流电动机的磁铁极性
B．改变线圈中直流电的方向
C．调节滑动变阻器，改变电流的大小
D．调换电源的正、负极
C
