电 源 电压 电流
提供
形成

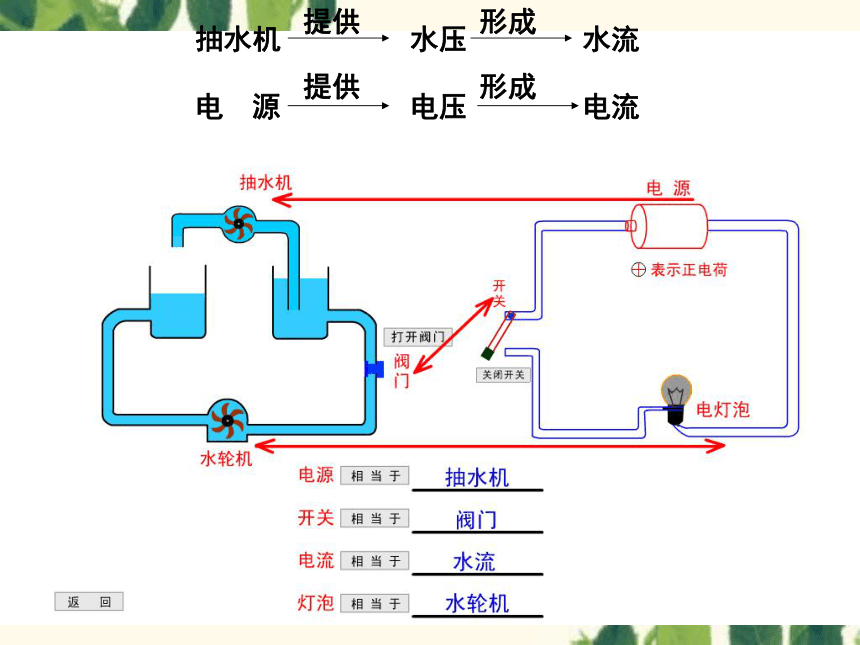

抽水机 水压 水流
提供
形成

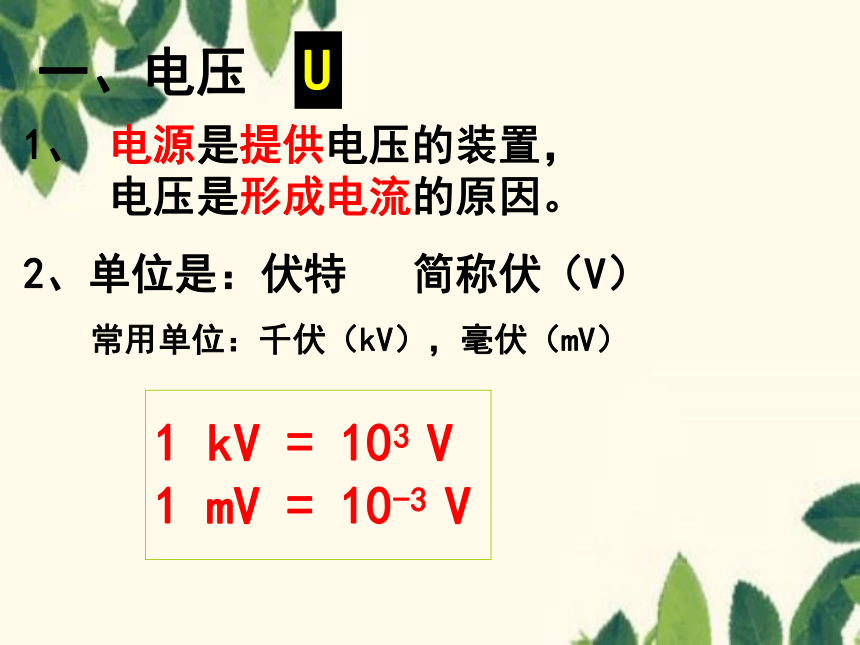

1、 电源是提供电压的装置，
电压是形成电流的原因。
2、单位是：伏特 简称伏（V）
常用单位：千伏（kV），毫伏（mV）
一、电压
U
1 kV = 103 V
1 mV = 10-3 V

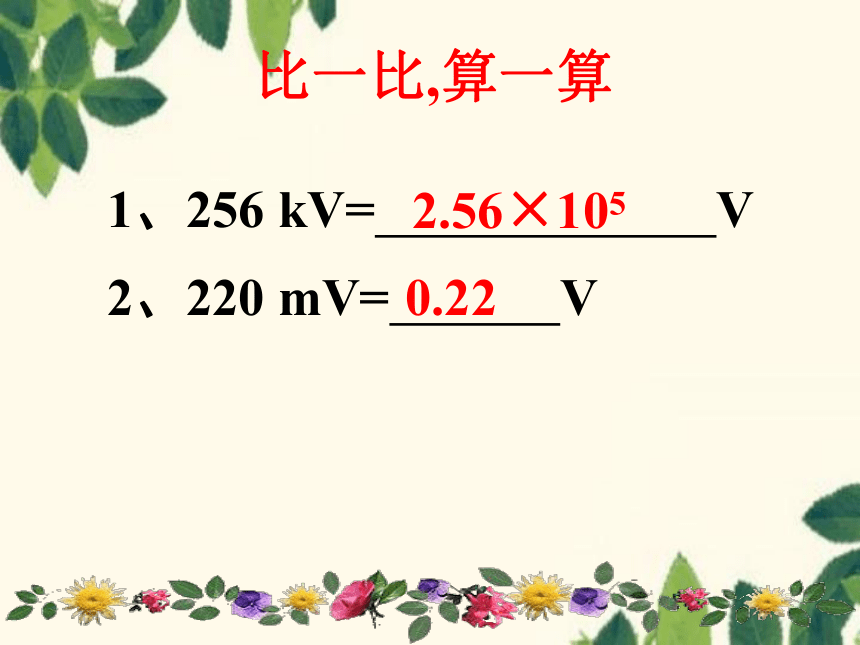

比一比,算一算
1、256 kV= V
2、220 mV= V
2.56×105
0.22
我国家庭用电器正常工作的电压一般是220V
身边的电压值
蓄电池组串联：6V
身边的电压值
闪电时的电压：可达106V
大型发电机：1.5×104V
身边的电压值
手机电池的
电压为3.7 V
对人体的安全电压
一般不高于36V
单击此处编辑母版文本样式
第二级
第三级
第四级
第五级
几种常见的电压值：

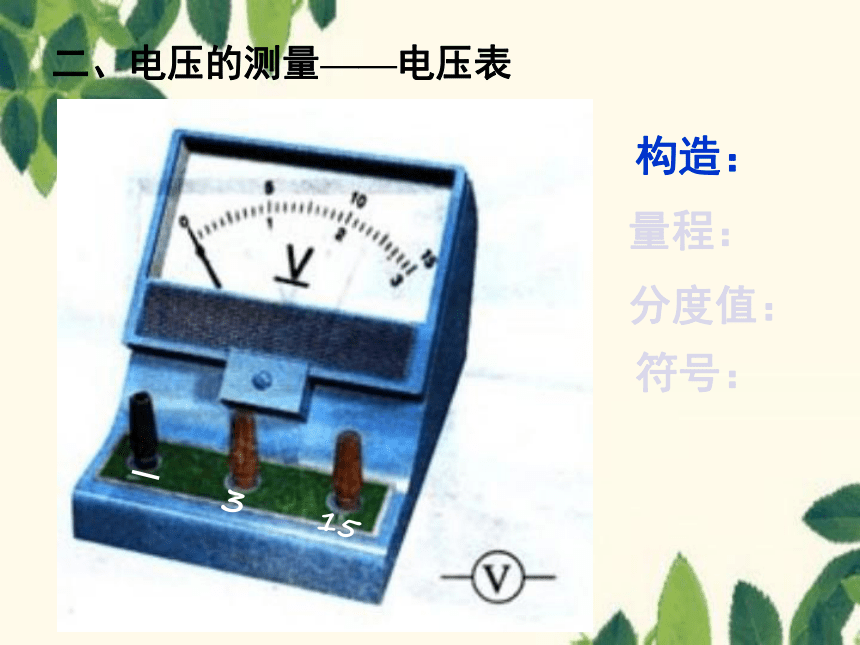

二、电压的测量——电压表
3
15
构造：
量程：
分度值：
符号：
二.电压的测量——电压表
构造：有三个接线柱，两个量程
小量程：0-3V；分度值：
大量程：0-15V；分度值：
中间的旋钮可以调零
0.1V
0.5V
电压表的读数
电压表的使用规则：
1.并联：电压表必须并联在被测电路两端.
2.使电流从 “＋”接线柱流入电压表，从“－”接线柱流出电压表。(正进负出）
3.被测电压不能超出电压表的量程：若预先不知电压的大小，则先用大量程“试触”，然后再选择合适的量程。
４、电压表可以直接接在电源两极，测 出电源电压
判断下列电压表的连接 是否正确
判断下列电压表的连接 是否正确
电压表与电流表的比较
分度值
1、下列说法中正确是（ ）
A.电路两端有电压，电路中就一定有持续的电流
B.导体中有大量的自由电荷，只要构成通路，导体中就会有电流
C.电压是电路中形成电流的原因
D.电路中有电流不一定有电压
C
2.关于电压表的使用，正确的是（ ）
A.电压表不能直接测量电源电压，否则会烧坏
B.尽可能选大的量程，以免损坏电压表
C.经试触后，被测电压不超过小量程时，应选用较小量程
D.电压表接入电路时，不用考虑“+”“-”接线柱的接法
C
3、在下图所示的3个电路中，电压表所测的各是哪只灯泡的电压？
电压表测L2两端的电压
４、如图所示，图中电压表Ｖ１测的是灯______
两端的电压，电压表Ｖ２测的是灯________两端
的电压，电压表Ｖ测的是灯___________两端的
电压
Ｌ１
Ｌ２
Ｌ１和Ｌ２
3、 如图，小琦用电压表测量灯泡L1两端的电压，为了继续测量灯泡L2两端的电压，她把电压表的左侧接线柱拆开，接到了C点处，这种做法正确吗？为什么？
思考
－
＋
5、如图所示，要使电压表测灯L2两端的电压，正确的电路图是（ ）
D
6、在图所示电路中，开关闭合后，会出现的后果是（ ）
A.电流表与电压表被烧坏
B.电流表与电压表都不会被烧坏
C.只有电压表会被烧坏
D.只有电流表会被烧坏
D
如图所示，已知两只灯泡L1和L2是串联的，则在①、②和③三个电表中（电流表或电压表）判断正确的是 ( )
A. ①是电流表，②和③是电压表；
B. ①和③是电压表，②是电流表；
C. ①和②是电流表，③是电压表；
D. ①②和③都是电流表
B
