第十九章 生活用电 综合复习题 2021－2022学年黑龙江省各地人教版物理九年级上学期期末试题选编（含答案）

第十九章 生活用电 综合复习题
一、多选题
1．（2022·黑龙江齐齐哈尔·九年级期末）下列关于生活用电的叙述说法正确的是（　　）
A．控制灯的开关一端要接火线，螺丝口灯座的螺旋外套要接零线
B．三孔插座的中间的孔是接火线的
C．有金属外壳的用电器，金属外壳一定要接地线
D．站在地上的人接触了火线并且与大地构成通路时，“漏电保护器”会自动切断电流
2．（2022·黑龙江鸡西·九年级期末）如图所示，这是小亮设计的家庭电路图，其中，元件安装正确的的是（　　）
A．甲 B．乙 C．丙 D．丁
3．（2022·黑龙江大庆·九年级期末）下列对生活用电常识的认识中，正确的是（　　）
A．家用电器的三脚插头上面的脚是接地线的
B．控制用电器的开关与用电器并联后接到火线上
C．使用测电笔时，手不要接触笔尾金属体，以免触电
D．家庭电路中的触电事故都是人体直接或间接接触火线引起的
二、单选题
4．（2022·黑龙江齐齐哈尔·九年级期末）电工师傅常用一只额定电压为220V的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。当S闭合后，再分别闭合S1、S2、S3（每次只闭合其中之一）时，试判断下列的选项正确的是（　　）
A．L0不亮，说明该支路断路

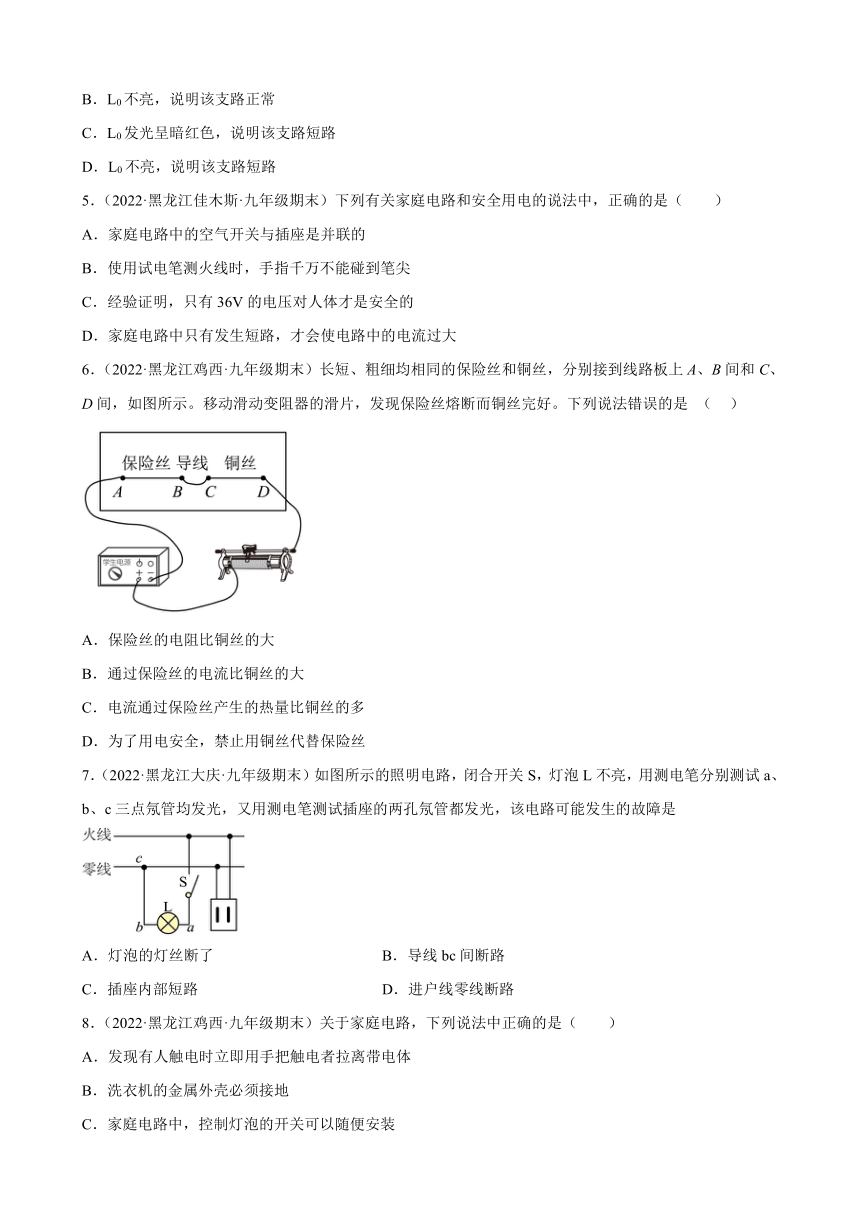

B．L0不亮，说明该支路正常
C．L0发光呈暗红色，说明该支路短路
D．L0不亮，说明该支路短路
5．（2022·黑龙江佳木斯·九年级期末）下列有关家庭电路和安全用电的说法中，正确的是（　　）
A．家庭电路中的空气开关与插座是并联的
B．使用试电笔测火线时，手指千万不能碰到笔尖
C．经验证明，只有36V的电压对人体才是安全的
D．家庭电路中只有发生短路，才会使电路中的电流过大
6．（2022·黑龙江鸡西·九年级期末）长短、粗细均相同的保险丝和铜丝，分别接到线路板上A、B间和C、D间，如图所示。移动滑动变阻器的滑片，发现保险丝熔断而铜丝完好。下列说法错误的是 （ ）
A．保险丝的电阻比铜丝的大
B．通过保险丝的电流比铜丝的大
C．电流通过保险丝产生的热量比铜丝的多
D．为了用电安全，禁止用铜丝代替保险丝
7．（2022·黑龙江大庆·九年级期末）如图所示的照明电路，闭合开关S，灯泡L不亮，用测电笔分别测试a、b、c三点氖管均发光，又用测电笔测试插座的两孔氖管都发光，该电路可能发生的故障是
A．灯泡的灯丝断了 B．导线bc间断路
C．插座内部短路 D．进户线零线断路

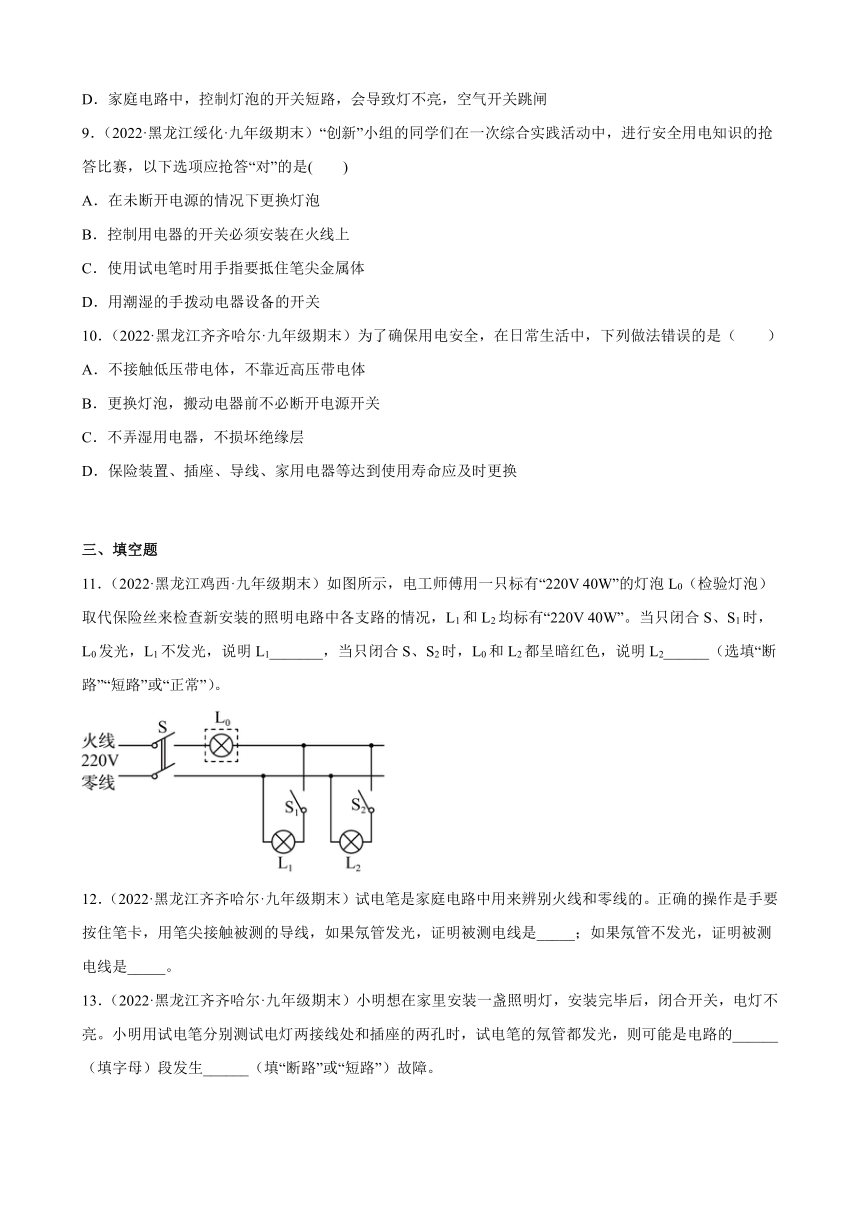

8．（2022·黑龙江鸡西·九年级期末）关于家庭电路，下列说法中正确的是（　　）
A．发现有人触电时立即用手把触电者拉离带电体
B．洗衣机的金属外壳必须接地
C．家庭电路中，控制灯泡的开关可以随便安装
D．家庭电路中，控制灯泡的开关短路，会导致灯不亮，空气开关跳闸
9．（2022·黑龙江绥化·九年级期末）“创新”小组的同学们在一次综合实践活动中，进行安全用电知识的抢答比赛，以下选项应抢答“对”的是(　　)
A．在未断开电源的情况下更换灯泡
B．控制用电器的开关必须安装在火线上
C．使用试电笔时用手指要抵住笔尖金属体
D．用潮湿的手拨动电器设备的开关
10．（2022·黑龙江齐齐哈尔·九年级期末）为了确保用电安全，在日常生活中，下列做法错误的是（　　）
A．不接触低压带电体，不靠近高压带电体
B．更换灯泡，搬动电器前不必断开电源开关
C．不弄湿用电器，不损坏绝缘层
D．保险装置、插座、导线、家用电器等达到使用寿命应及时更换
三、填空题
11．（2022·黑龙江鸡西·九年级期末）如图所示，电工师傅用一只标有“220V 40W”的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中各支路的情况，L1和L2均标有“220V 40W”。当只闭合S、S1时，L0发光，L1不发光，说明L1_______，当只闭合S、S2时，L0和L2都呈暗红色，说明L2______（选填“断路”“短路”或“正常”）。
12．（2022·黑龙江齐齐哈尔·九年级期末）试电笔是家庭电路中用来辨别火线和零线的。正确的操作是手要按住笔卡，用笔尖接触被测的导线，如果氖管发光，证明被测电线是_____；如果氖管不发光，证明被测电线是_____。

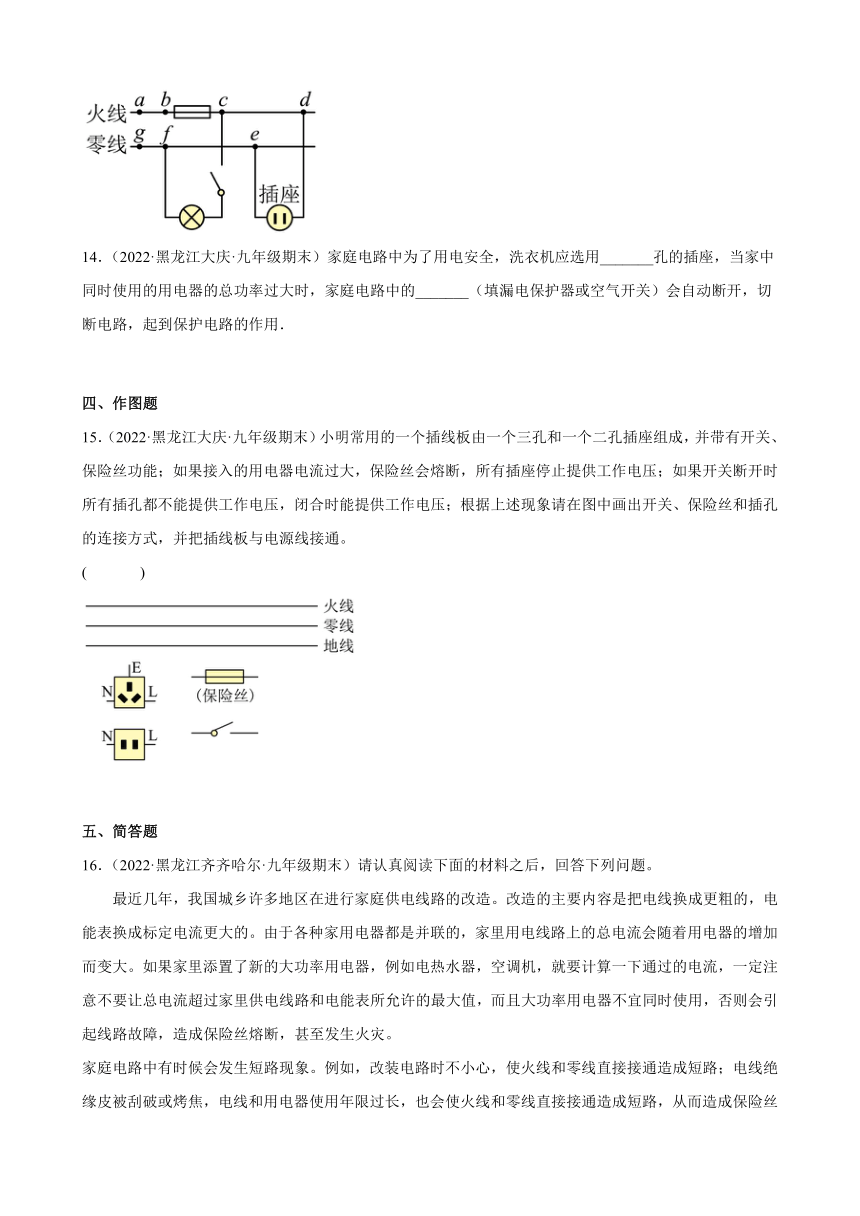

13．（2022·黑龙江齐齐哈尔·九年级期末）小明想在家里安装一盏照明灯，安装完毕后，闭合开关，电灯不亮。小明用试电笔分别测试电灯两接线处和插座的两孔时，试电笔的氖管都发光，则可能是电路的______（填字母）段发生______（填“断路”或“短路”）故障。
14．（2022·黑龙江大庆·九年级期末）家庭电路中为了用电安全，洗衣机应选用_______孔的插座，当家中同时使用的用电器的总功率过大时，家庭电路中的_______（填漏电保护器或空气开关）会自动断开，切断电路，起到保护电路的作用．
四、作图题
15．（2022·黑龙江大庆·九年级期末）小明常用的一个插线板由一个三孔和一个二孔插座组成，并带有开关、保险丝功能；如果接入的用电器电流过大，保险丝会熔断，所有插座停止提供工作电压；如果开关断开时所有插孔都不能提供工作电压，闭合时能提供工作电压；根据上述现象请在图中画出开关、保险丝和插孔的连接方式，并把插线板与电源线接通。
( )
五、简答题
16．（2022·黑龙江齐齐哈尔·九年级期末）请认真阅读下面的材料之后，回答下列问题。
最近几年，我国城乡许多地区在进行家庭供电线路的改造。改造的主要内容是把电线换成更粗的，电能表换成标定电流更大的。由于各种家用电器都是并联的，家里用电线路上的总电流会随着用电器的增加而变大。如果家里添置了新的大功率用电器，例如电热水器，空调机，就要计算一下通过的电流，一定注意不要让总电流超过家里供电线路和电能表所允许的最大值，而且大功率用电器不宜同时使用，否则会引起线路故障，造成保险丝熔断，甚至发生火灾。
家庭电路中有时候会发生短路现象。例如，改装电路时不小心，使火线和零线直接接通造成短路；电线绝缘皮被刮破或烤焦，电线和用电器使用年限过长，也会使火线和零线直接接通造成短路，从而造成保险丝熔断。
（1）根据材料的内容可知，如果想在家中添置大功率用电器，需要注意些什么？
（2）请结合欧姆定律，解释为什么短路会造成保险丝熔断？

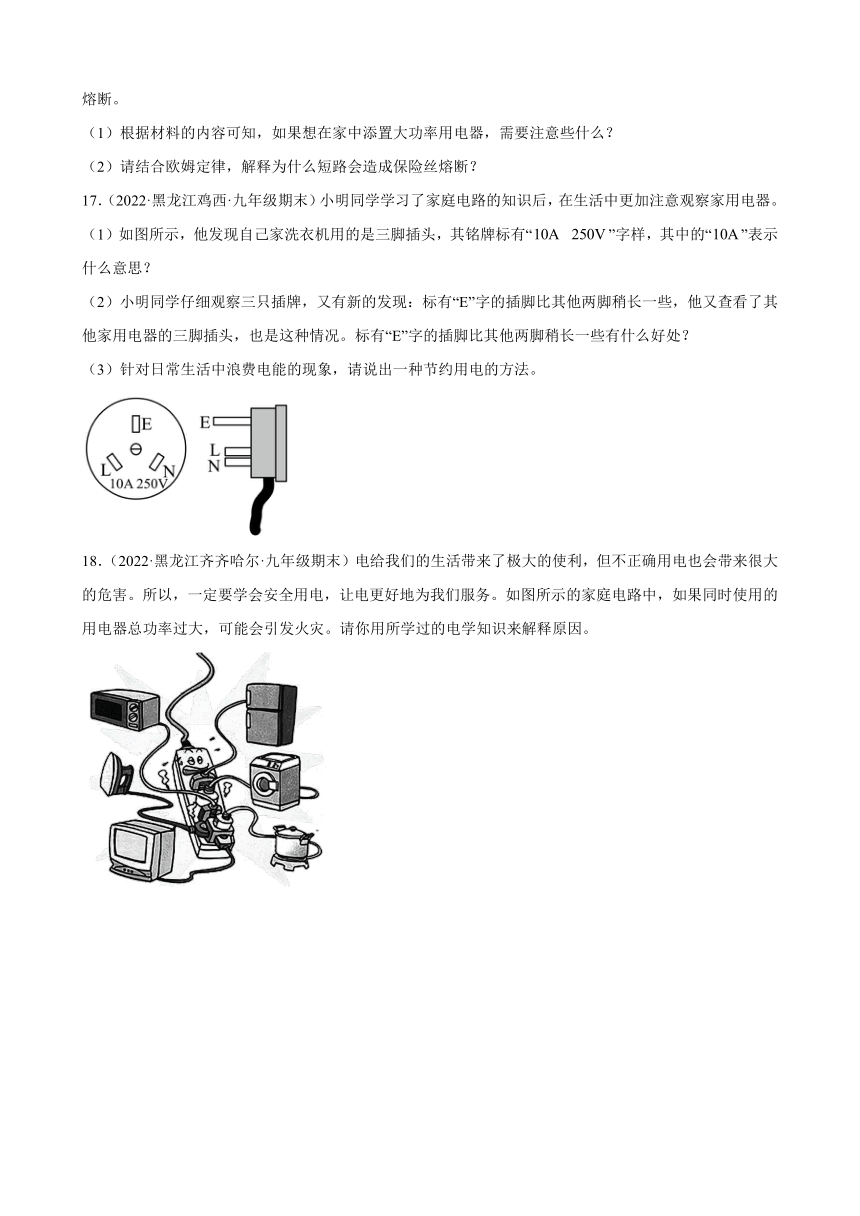

17．（2022·黑龙江鸡西·九年级期末）小明同学学习了家庭电路的知识后，在生活中更加注意观察家用电器。
（1）如图所示，他发现自己家洗衣机用的是三脚插头，其铭牌标有“ ”字样，其中的“”表示什么意思？
（2）小明同学仔细观察三只插牌，又有新的发现：标有“E”字的插脚比其他两脚稍长一些，他又查看了其他家用电器的三脚插头，也是这种情况。标有“E”字的插脚比其他两脚稍长一些有什么好处？
（3）针对日常生活中浪费电能的现象，请说出一种节约用电的方法。
18．（2022·黑龙江齐齐哈尔·九年级期末）电给我们的生活带来了极大的使利，但不正确用电也会带来很大的危害。所以，一定要学会安全用电，让电更好地为我们服务。如图所示的家庭电路中，如果同时使用的用电器总功率过大，可能会引发火灾。请你用所学过的电学知识来解释原因。
参考答案：
1．ACD
【解析】A．控制灯的开关一端要接火线，为了保证开关断开后，灯泡彻底断电，避免触电事故，螺丝口灯座的螺旋外套要接零线，也是为了避免人接触到螺旋外壳而发生触电事故，故A正确；
B．三孔插座的中间的孔是地线的，遵循左零右火中接地的原则，故B错误；
C．有金属外壳的用电器，金属外壳一定要接地线，避免金属壳带电而引发触电事故，故C正确；
D．站在地上的人接触了火线并且与大地构成通路时，有一部分电流流到了大地，“漏电保护器”检测到火线和零线电流存在不同，从而会自动切断电流，故D正确。
故选ACD。
2．BD
【解析】A．两孔插座的接法是左零右火；由图可知，两孔插座的两孔分别接到了零线和地线上，故A错误；
B．三孔插座的左孔应接零线，上孔应接地线，右孔应接火线，由图可知三孔插座的接法正确，故B正确；
CD．在灯和开关的连接中，火线应直接进入开关，再进入灯泡顶端的金属点，零线直接接在灯泡的螺旋套上，这样在更换灯泡时，断开开关，能切断火线，更安全，故C错误，D正确。
故选BD。
3．AD
【解析】A．有金属外壳的家用电器使用三孔插痤，三角插头插入插座后，上脚与大地相连，使金属外壳接地，可以防止漏电后导致金属外壳带电而发生触电事故，故A正确；
B．开关与控制的用电器串联。开关与用电器并联，对用电器起不到控制作用，故B错误；
C．使用测电笔辨别火线和零线时，用手接触笔尾金属体，笔尖接触电线，氖管发光，表明检测的是火线，故C错误；
D．触电的实质是当有一定大小的电流通过人体，就会引起人体触电，家庭电路中的触电事故，都是人体直接或间接接触火线引起的，故D正确。
故选AD。
4．A
【解析】检验灯安在保险丝处后，当只有一个开关闭合时，若该支路灯正常，则检验灯与支路灯串联，得到的电压小于200V，实际功率小于额定功率，发暗红色光，若支路灯短路，则检验灯得到额定电压，正常发光，若支路断路，则检验灯不亮；
ABD．由于L0不亮，说明该支路不能形成通路，发生了断路，故A正确，BD错误；
C．由于L0发光呈暗红色，说明检验灯得到的电压小于220V，该支路是正常，故C错误。
故选A。
5．B
【解析】A．家庭电路中空气开关是串联在火线上，插座是并联在火线和零线之间，因此空气开关和插座是串联关系，故A错误；
B．使用试电笔时，手指一定要接触笔尾金属体，千万不能碰到笔尖金属体，以免造成触电事故，故B正确；
C．经验证明，不高于36V的电压对人体时安全的，故C错误；
D．家庭电路中，短路和用电器总功率过大都会使电路中的电流过大，故D错误。
故选B。
6．B
【解析】A．由于保险丝的电阻率大、熔点低，而铜丝的电阻率小、熔点高，所以比较长短、粗细均相同的保险丝和铜丝，保险丝的电阻比铜丝的大，故A正确，不符合题意；
B．由图知道，保险丝和铜丝串联，由于串联电路电流处处相等，故B错误，符合题意；
C．由Q=I2Rt知道，电流相同、通电时间相同，电阻大的产生的热量多，所以，电流通过保险丝产生的热量比铜丝的多，故C正确，不符合题意；
D．若换用铜线作保险丝，由于铜丝的熔点高，当电路中电流过大时不会熔断，无法保护电路，所以，为了用电安全，禁止用铜丝代替保险丝，故D正确，不符合题意。
故选B。
7．D
【解析】A. 若灯泡的灯丝断了，bc点不会使测电笔的氖管发光，故A错误；
B. 若导线bc间断路，c为零线，插座的左孔，均不会使测电笔的氖管发光，故B错误；
C. 若插座内部短路，会烧断干路上的保险丝或跳闸，a、b、c都不会使测电笔的氖管发光，故C错误；
D. 若进户零线断路，如图，右孔和火线相连(如图中绿色的划线)，测电笔的氖管发光；左孔和火线相连(如图中红色划线)，测电笔的氖管发光，灯不亮，故D正确．
8．B
【解析】A．发现有人触电，应先切断电源，再进行施救，若立即用手去拉，容易使施救者也触电，故A错误；
B．洗衣机的金属外壳使用时必须接地，这样可防止用电器因漏电而触电，故B正确；
C．家庭电路中，电灯的开关应接在火线和灯泡之间，这样断开开关时，灯泡处才不会有电，故C错误；
D．电灯的开关短路会使电灯一直工作，但不会造成电路中电流过大，空气开关不会跳闸，故D错误。
故选B。
9．B
【解析】A．更换灯泡应断开电源。故A不符合题意；
B．为了用电安全，控制用电器的开关必须安装在火线上。故B符合题意；
C．使用试电笔时用手指要抵住笔尾金属体，不能碰到笔尖金属体。故C不符合题意；
D．用潮湿的手拨动电器设备的开关容易引发触电事故。故D不符合题意。
故选B。
10．B
【解析】A．对人体来说安全电压为36V，人接触超过36V就容易发生触电事故，高压输电线路的电压高达几万伏甚至几十万伏，即使不直接接触，也能使人致命。所以安全用电的原则：不接触低压带电体，不靠近高压带电体，故选项A正确；
B．家庭电路中发生触电事故，通常都是人体直接或间接接触火线所造成的。由于开关接在火线上，断开开关更换灯泡时就不会触电，故选项B不正确；
C．弄湿用电器，损坏绝缘层会造成人体直接或间接与火线接触，从而造成触电事故，故选项C正确；
D．家用电器的外部都是绝缘体，使用一段时间后绝缘体会发生老化现象，所以保险装置、插座、导线、家用电器等达到使用寿命应及时更换，防止发生触电事，故选项D正确。
故选B。
11． 短路 正常
【解析】[1]由图中可知，当只闭合S、S1时，L0与L1串联接入电路，L0发光，说明电路处于通路状态，而L1不发光，说明L1发生短路。
[2]由图中可知，当只闭合S、S2时，L0与L2串联接入电路，而L0与L2均呈暗红色，说明L0与L2均发光，故L2正常。
12． 火线 零线
【解析】[1][2]试电笔可以用来检测家庭电路中的火线和零线，用试电笔接触被测导线，如果被测导线是火线，则试电笔尾部的氖管会发光，如果被测导线是零线，则试电笔尾部的氖管不会发光。
13． gf 断路
【解析】[1]小明用试电笔分别测试电灯两接线处和插座的两孔时，试电笔的氖管都发光，说明火线上有电，且ab、bc、cd、de、cf均连接正常，故障可能发生在gf段。
[2]由图得，灯泡与插座并联，开关与灯泡串联，闭合开关后，灯泡不亮，灯泡可能断路或者短路。若灯泡短路，则插座也短路，测电笔连接e点时，氖管不会发光，不符合题意；故灯泡断路，因此故障可能是gf段断路。
14． 三 空气开关
【解析】洗衣机等家用电器应使用三孔插座，当洗衣机的金属外壳漏电时，电流能通过地线流入大地，不会发生触电事故；电路中同时使用的用电器总功率过大时，由P＝UI可知会使电路电流过大，空气开关能自动断开，起到保护电路的作用．
15．
【解析】三孔插座的接法：上面接地线，左边接零线，右边接火线，三孔和二孔插座要并联，保险丝和开关要串联在干路上。为了用电安全，火线一定要接入保险丝，开关接在火线上，如下图所示：
16．（1）计算一下通过的电流，总电流小于家里供电线路和电能表所允许的最大值，而且大功率用电器不宜同时使用
（2）短路造成电流过大，保险丝放出的热量多，熔断保险丝
【解析】（1）从材料可知，添加新的大功率电器时，例如电热水器，空调机，就要计算一下通过的电流，一定注意不要让总电流超过家里供电线路和电能表所允许的最大值，而且大功率用电器不宜同时使用，否则会引起线路故障，造成保险丝熔断，甚至发生火灾。
（2）火线和零线直接接通造成短路时，电路中没有用电器，导线两端的电压仍然为220V，导线的电阻比较小，故电流会变大，通过可知，当电流过大时，导线会产生大量的热量，而保险丝是由电阻大的、熔点低的铅锑合金制成的，电阻大，电流大，产生的热量多熔断保险丝。
17．见解析
【解析】（1）三脚插头铭牌上标的“”表示此插头允许通过的最大电流是。
（2）标有“E”字的插脚它比其他两脚稍长一些，其目的是另外两个插入插座接通电路前，能使家用电器的金属外壳先接地，拔出插头时能使金属外壳后离开地线，使用电更安全。
（3）在日常生活中，我们要养成节约用电的良好习惯，例如：随手关灯等。
18．见解析
【解析】根据P=UI得出，据此可知，电压一定时，总功率越大，总电流越大，根据焦耳定律，在导线电阻和通电时间一定时，通过导线（插排）的电流越大，产生的热量越多，因此可能引发火灾。
