第十六章 电压 电阻 综合复习题 2021－2022学年黑龙江省各地人教版物理九年级上学期期末试题选编（含答案）

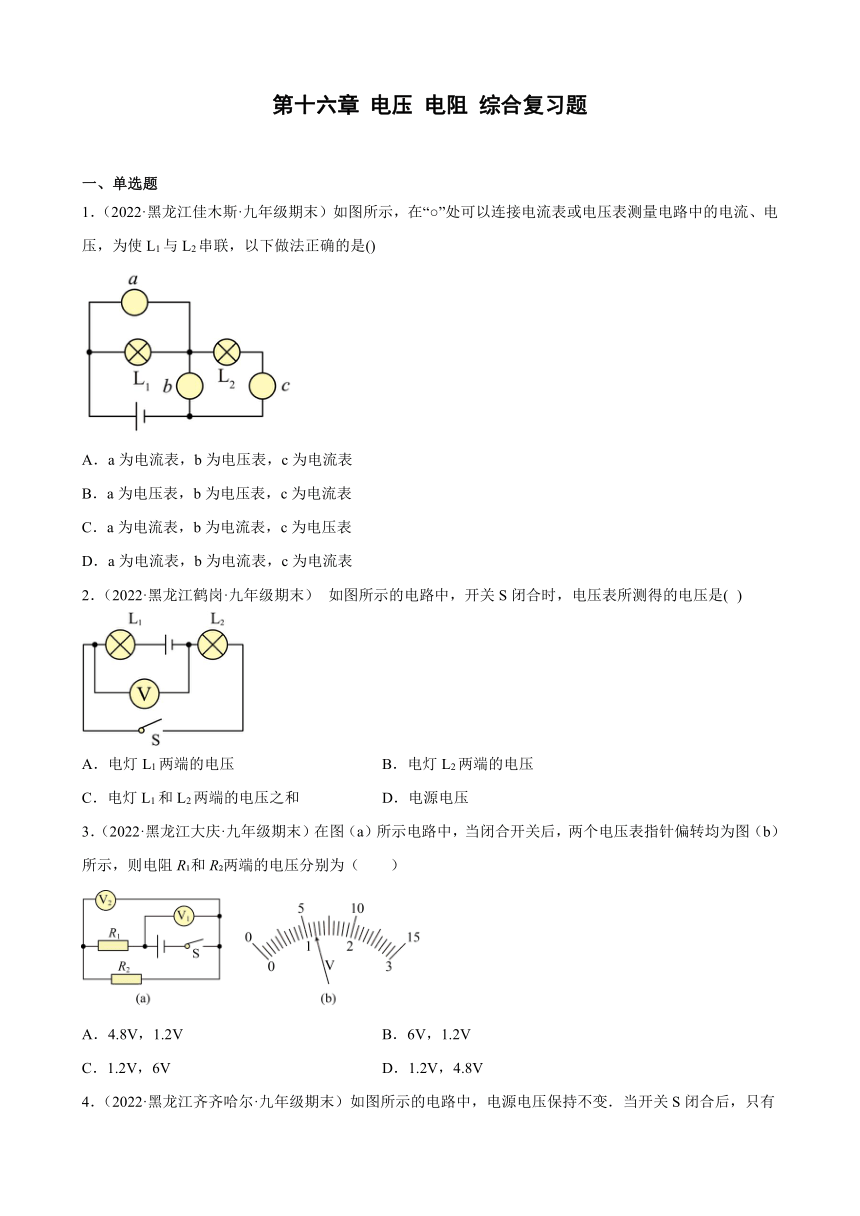

第十六章 电压 电阻 综合复习题
一、单选题
1．（2022·黑龙江佳木斯·九年级期末）如图所示，在“○”处可以连接电流表或电压表测量电路中的电流、电压，为使L1与L2串联，以下做法正确的是()
A．a为电流表，b为电压表，c为电流表
B．a为电压表，b为电压表，c为电流表
C．a为电流表，b为电流表，c为电压表
D．a为电流表，b为电流表，c为电流表
2．（2022·黑龙江鹤岗·九年级期末） 如图所示的电路中，开关S闭合时，电压表所测得的电压是( )
A．电灯L1两端的电压 B．电灯L2两端的电压
C．电灯L1和L2两端的电压之和 D．电源电压
3．（2022·黑龙江大庆·九年级期末）在图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R 和R 两端的电压分别为（　　）
A．4.8V，1.2V B．6V，1.2V
C．1.2V，6V D．1.2V，4.8V

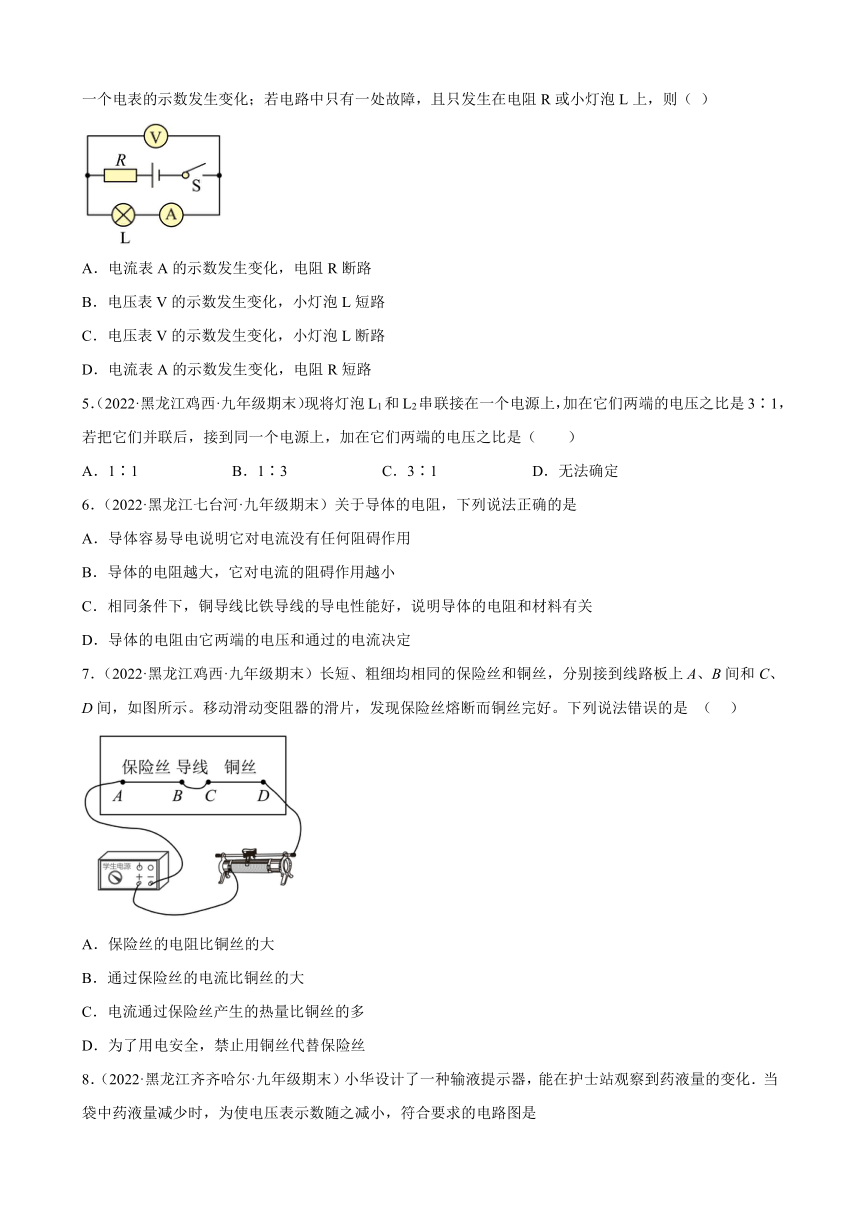

4．（2022·黑龙江齐齐哈尔·九年级期末）如图所示的电路中，电源电压保持不变．当开关S闭合后，只有一个电表的示数发生变化；若电路中只有一处故障，且只发生在电阻R或小灯泡L上，则（ ）
A．电流表A的示数发生变化，电阻R断路
B．电压表V的示数发生变化，小灯泡L短路
C．电压表V的示数发生变化，小灯泡L断路
D．电流表A的示数发生变化，电阻R短路
5．（2022·黑龙江鸡西·九年级期末）现将灯泡L1和L2串联接在一个电源上，加在它们两端的电压之比是3∶1，若把它们并联后，接到同一个电源上，加在它们两端的电压之比是（　　）
A．1∶1 B．1∶3 C．3∶1 D．无法确定
6．（2022·黑龙江七台河·九年级期末）关于导体的电阻，下列说法正确的是
A．导体容易导电说明它对电流没有任何阻碍作用
B．导体的电阻越大，它对电流的阻碍作用越小
C．相同条件下，铜导线比铁导线的导电性能好，说明导体的电阻和材料有关
D．导体的电阻由它两端的电压和通过的电流决定
7．（2022·黑龙江鸡西·九年级期末）长短、粗细均相同的保险丝和铜丝，分别接到线路板上A、B间和C、D间，如图所示。移动滑动变阻器的滑片，发现保险丝熔断而铜丝完好。下列说法错误的是 （ ）
A．保险丝的电阻比铜丝的大
B．通过保险丝的电流比铜丝的大
C．电流通过保险丝产生的热量比铜丝的多
D．为了用电安全，禁止用铜丝代替保险丝
8．（2022·黑龙江齐齐哈尔·九年级期末）小华设计了一种输液提示器，能在护士站观察到药液量的变化．当袋中药液量减少时，为使电压表示数随之减小，符合要求的电路图是
A． B．
C． D．
9．（2022·黑龙江绥化·九年级期末）如图所示的电路中，电源电压6 V保持不变，定值电阻的阻值为10 Ω，滑动变阻器的最大阻值为20 Ω，当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是（　　）
A．电压表的示数减小
B．电压表示数与电流表示数的比值不变
C．当滑片移到中点时，电压表示数为2 V
D．当滑片移到a端时，电流表示数为0.2 A
二、多选题

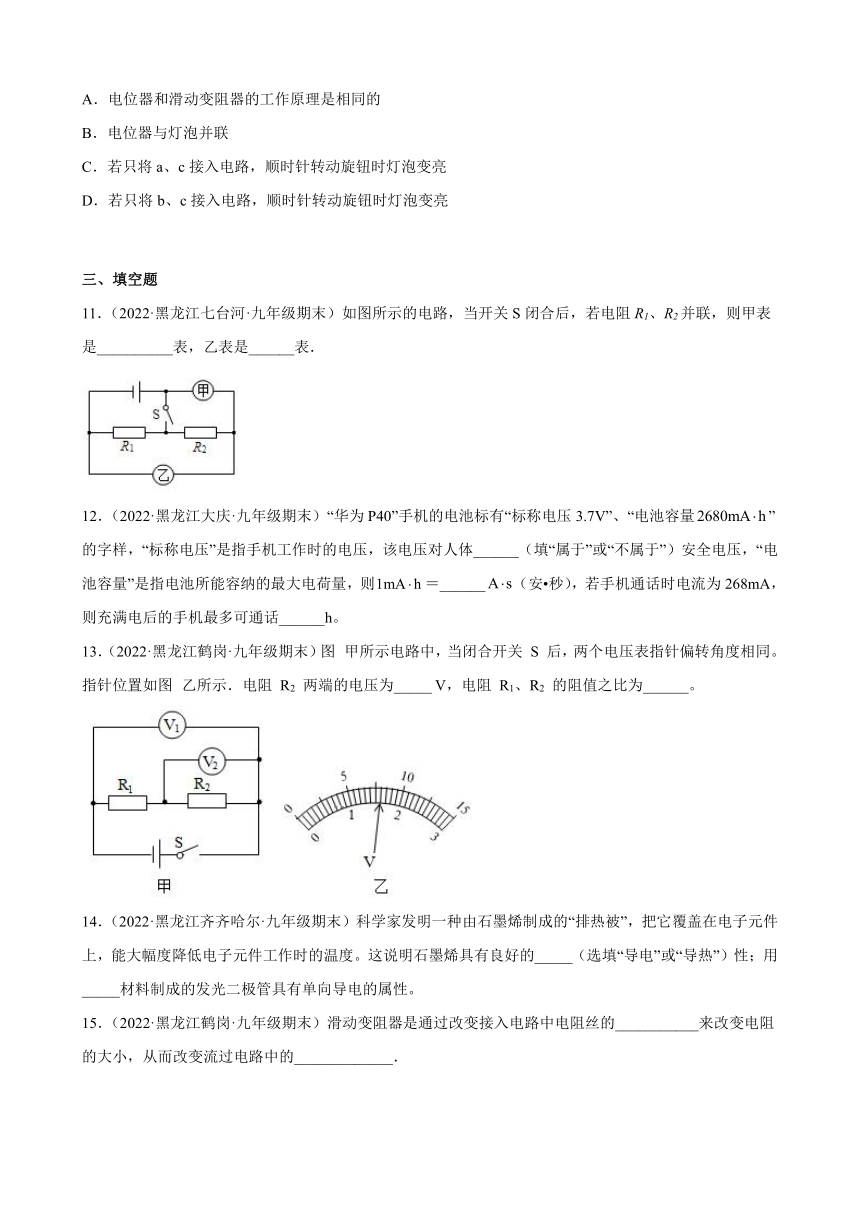

10．（2022·黑龙江鹤岗·九年级期末）图甲为某可调节亮度台灯，图乙为其用于调光的电位器结构图，a、b、c是它的是三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列分析正确的是（　　）
A．电位器和滑动变阻器的工作原理是相同的
B．电位器与灯泡并联
C．若只将a、c接入电路，顺时针转动旋钮时灯泡变亮
D．若只将b、c接入电路，顺时针转动旋钮时灯泡变亮
三、填空题
11．（2022·黑龙江七台河·九年级期末）如图所示的电路，当开关S闭合后，若电阻R1、R2并联，则甲表是__________表，乙表是______表．
12．（2022·黑龙江大庆·九年级期末）“华为P40”手机的电池标有“标称电压3.7V”、“电池容量”的字样，“标称电压”是指手机工作时的电压，该电压对人体______（填“属于”或“不属于”）安全电压，“电池容量”是指电池所能容纳的最大电荷量，则＝______（安 秒），若手机通话时电流为268mA，则充满电后的手机最多可通话______h。
13．（2022·黑龙江鹤岗·九年级期末）图 甲所示电路中，当闭合开关 S 后，两个电压表指针偏转角度相同。指针位置如图 乙所示．电阻 R2 两端的电压为_____ V，电阻 R1、R2 的阻值之比为______。
14．（2022·黑龙江齐齐哈尔·九年级期末）科学家发明一种由石墨烯制成的“排热被”，把它覆盖在电子元件上，能大幅度降低电子元件工作时的温度。这说明石墨烯具有良好的_____（选填“导电”或“导热”）性；用_____材料制成的发光二极管具有单向导电的属性。
15．（2022·黑龙江鹤岗·九年级期末）滑动变阻器是通过改变接入电路中电阻丝的___________来改变电阻的大小，从而改变流过电路中的_____________．
四、作图题

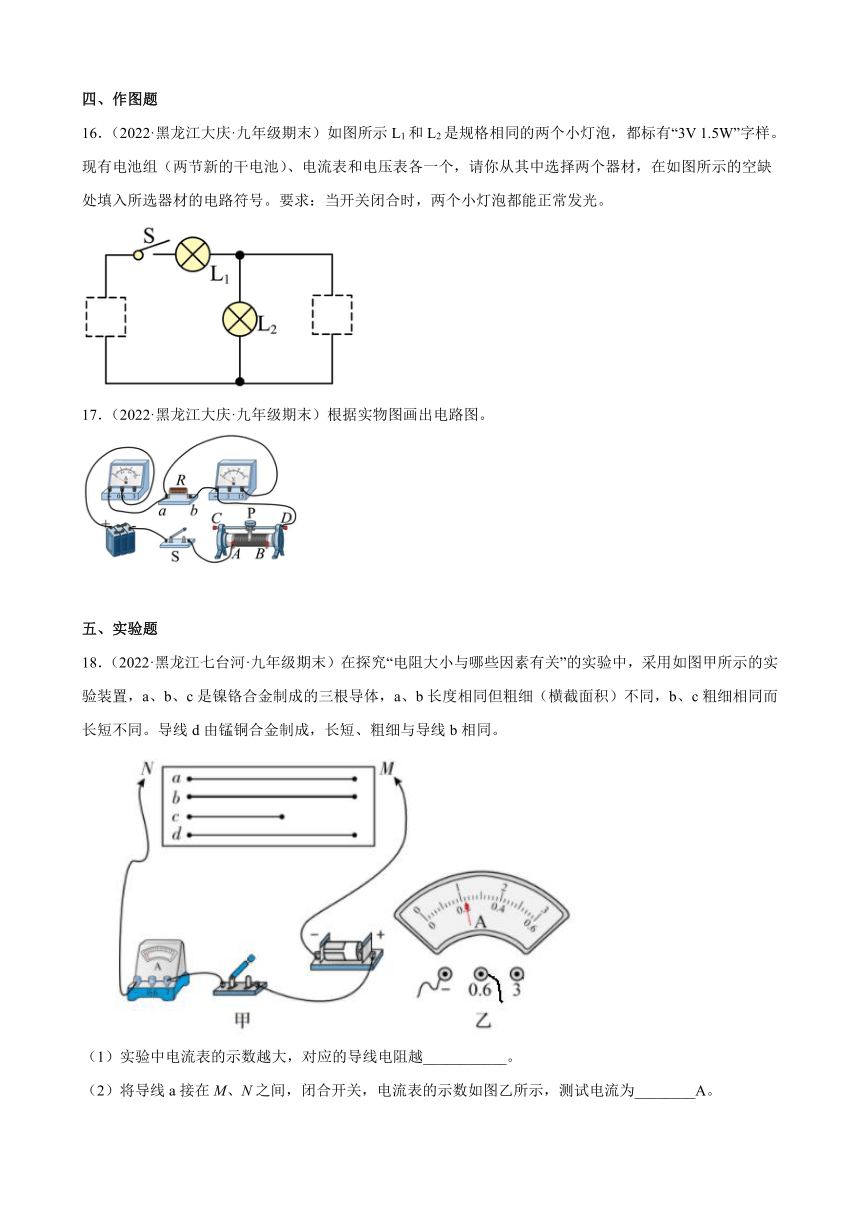

16．（2022·黑龙江大庆·九年级期末）如图所示L1和L2是规格相同的两个小灯泡，都标有“3V 1.5W”字样。现有电池组（两节新的干电池）、电流表和电压表各一个，请你从其中选择两个器材，在如图所示的空缺处填入所选器材的电路符号。要求：当开关闭合时，两个小灯泡都能正常发光。
17．（2022·黑龙江大庆·九年级期末）根据实物图画出电路图。
五、实验题
18．（2022·黑龙江七台河·九年级期末）在探究“电阻大小与哪些因素有关”的实验中，采用如图甲所示的实验装置，a、b、c是镍铬合金制成的三根导体，a、b长度相同但粗细（横截面积）不同，b、c粗细相同而长短不同。导线d由锰铜合金制成，长短、粗细与导线b相同。
（1）实验中电流表的示数越大，对应的导线电阻越___________。
（2）将导线a接在M、N之间，闭合开关，电流表的示数如图乙所示，测试电流为________A。
导线代号 a b c d
电流表示数
①选导线a、b比较是为了探究导线电阻的大小与___________的关系；探究导线电阻的大小与材料的关系，应选用两根导线是___________（填写导线代号）。
②由此可知，导线长度越___________，横截面积越___________，则导线的电阻越大。
19．（2022·黑龙江齐齐哈尔·九年级期末）在探究影响导体电阻大小的因素时，小明作出了如下猜想：导体的电阻可能与①导体的长度有关；②导体的横截面积有关；③导体的材料有关。实验室提供了4根电阻丝，其规格、材料如下表所示：
编号 材料 长度/m 横截面积/mm2
A 镍铬合金 0.5 0.5
B 镍铬合金 1.0 0.5
C 镍铬合金 0.5 1.0
D 锰铜合金 0.5 0.5
（1）按照图所示“探究影响导体电阻大小因素”的实验电路，在M、N之间分别接上不同的导体，则通过观察______来比较导体电阻的大小；
（2）为了验证上述猜想①，应该选用编号______和______两根电阻丝分别接入电路进行实验；
（3）为了验证上述猜想②，应该选用编号______和______两根电阻丝分别接入电路进行实验；
（4）分别将A和D两电阻丝接入图电路中M、N两点间，电流表示数不相同，由此，初步得到的结论是：当长度和横截面积相同时，导体电阻跟导体的______有关。
六、综合题
20．（2022·黑龙江齐齐哈尔·九年级期末）目前，口罩是抗击新冠疫情的重要防护用品已成为国际共识，自疫情爆发以来，我国已向世界各国捐赠和出口口罩一百多亿只，彰显了中国的大国情怀和国际担当。
（1）普通医用口罩由内、中、外三层构成，口罩外层具有防水作用，可阻断部分病毒通过飞沫传播。戴过的口罩内层会变得潮湿，将其晾干的过程中，水发生了汽化现象，说明了分子在 _____；
（2）口罩中间层——熔喷布始终带有静电，则熔喷布属于 _____（填“导体”或“绝缘体”）。当不带电的病毒靠近熔喷布外表面时，会被熔喷布 _____（填“吸附”或“排斥”），使病毒不能通过熔喷布，从而阻断病毒的传播，此现象说明：带电体具有 _____的特性。若制作熔喷布的高压设备输出的电压为22kV，该电压为家庭电路电压的 _____倍。
参考答案：
1．B
【解析】L1与L2串联，由图可知a表跟灯泡L1并联，所以应为电压表；b表与灯泡L2并联，应为电压表；c表跟灯泡L2串联，所以应为电流表．
由上述可知选项A、C、D都不正确．B正确．
2．B
【解析】电压表的使用规则之一是：并联在电路中,即与被测电路并联,此题中,电压表与灯泡L2并联，故电压表是测L2两端的电压．故选B．
3．A
【解析】由电路图可知，R1、R2串联，电压表V1测电源电压，电压表V2测R2两端的电压。根据串联电路电压特点可知，V1接的是0~15V量程，分度值为0.5V，示数为6V；V2表接的是0~3V量程，分度值为0.1V，示数为1.2V。故R2两端的电压为1.2V，根据串联电路两端的电压特点可知，R1两端的电压
U1=U-U2=6V-1.2V=4.8V
故A符合题意，BCD不符合题意。
故选A。
4．C
【解析】如果电阻R断路，当开关S闭合后，两表示数均无变化，故A错；如果小灯泡L短路，当开关S闭合后，两表示数都有变化，故B错；如果小灯泡L断路，当开关S闭合后，只有电压表示数变化，电流示数不变，故C正确；如果电阻R短路，当开关S闭合后，两表均有示数变化，故D错；应选C．
5．A
【解析】灯泡L1和L2并联后，接到同一电源上，根据并联电路电压规律，它们两端电压相等，故加在它们两端的电压之比
故A符合题意，故BCD不符合题意。
故选A。
6．C
【解析】AB．导体能够导电是因为内部存在大量的能够自由移动的电荷，但除了超导现象以外，导体都会有电阻，即导体对电流的阻碍作用，所以电阻越大，对电流阻碍作用越大．故AB错误；
CD．导体的电阻是导体本身的一种性质，由导体的材料、长度、横截面积决定，有时还要考虑温度的变化，但电阻与它两端的电压和通过的电流无关．故C正确，D错误；
7．B
【解析】A．由于保险丝的电阻率大、熔点低，而铜丝的电阻率小、熔点高，所以比较长短、粗细均相同的保险丝和铜丝，保险丝的电阻比铜丝的大，故A正确，不符合题意；
B．由图知道，保险丝和铜丝串联，由于串联电路电流处处相等，故B错误，符合题意；
C．由Q=I2Rt知道，电流相同、通电时间相同，电阻大的产生的热量多，所以，电流通过保险丝产生的热量比铜丝的多，故C正确，不符合题意；
D．若换用铜线作保险丝，由于铜丝的熔点高，当电路中电流过大时不会熔断，无法保护电路，所以，为了用电安全，禁止用铜丝代替保险丝，故D正确，不符合题意。
故选B。
8．C
【解析】根据题意知道，当袋中药液量减少时，整个药液袋的重力减小，对弹簧的拉力减小，弹簧的伸长量减小，所以滑片会向上移动；
由A图知道，变阻器与灯泡串联，电压表测变阻器两端的电压；当袋中药液量减少时，滑片的上移不会改变变阻器连入电路的电阻，所以，电路中的电流不变，变阻器两端的电压不变，即电压表的示数也不变，故A不符合要求；
由B图知道，变阻器下部分与灯泡串联，电压表测变阻器两端的电压；当袋中药液量减少时，滑片向上移动，变阻器连入电路的电阻变大，由串联电路的分压特点知道，变阻器两端的电压变大，即电压表的示数变大，故B不符合要求；
由C图知道，变阻器上部分与灯泡串联，电压表测变阻器两端的电压；当袋中药液量减少时，滑片向上移动，变阻器连入电路的电阻变小，由串联电路的分压特点知道，变阻器两端的电压变小，即电压表的示数变小，故C符合要求；
由D图知道，变阻器下部分与灯泡并联，电压表测量电源电压，由于电源电压不变，所以，当袋中药液量减少时，电压表的示数不变，故D不符合要求．
9．B
【解析】A．当开关闭合，滑片由b端向a端移动的过程中，滑动变阻器接入电路的电阻变小、电路中的总电阻变小，根据欧姆定律可知电路中的电流变大、定值电阻两端的电压变大，即电压表的示数变大，故A错误；
B．因电压表测定值电阻两端的电压、电流表测电路中的电流即通过定值电阻的电流，由于定值电阻的阻值不变，所以根据欧姆定律可知，电压表示数与电流表示数的比值不变，故B正确；
C．当滑片移到中点时，变阻器接入电路的电阻为最大阻值的一半，因串联电路中总电阻等于各分电阻之和，则电路中的电流
I′== =0.3A
电压表的示数
U=I′R=0.3A×10Ω=3V
故C错误；
D．当滑片移到a端时，滑动变阻器接入电路中的阻值为零，此时电流表示数
I==＝0.6A
故D错误。
故选B。
10．AD
【解析】A．转动旋钮滑片在弧形电阻丝上同向滑动时，改变接入电路中的电阻，从而改变了电路中的电流、灯泡的实际功率即亮暗，所以电位器和滑动变阻器的工作原理是相同的，故A项正确；
B．电位器串联在电路中能改变电路中电流的大小，所以图中电位器应与灯泡串联，故B项错误；
C．若只将a、c接入电路，电位器的全部电阻丝都接入电路，不能改变电路的电流，所以不能改变灯泡的亮度，故C项错误；
D．若只将b、c接入电路，滑片右边的电阻丝接入电路，顺时针转动旋钮时，电位器接入电路的电阻变小，电路中电流变大，灯泡变亮，故D项正确．
11． 电压 电流
【解析】[1][2]由题意可知，开关闭合时，两灯泡是并联的，则可知甲一定不能是电流表，所以甲是电压表，此时电表乙与电阻R2是串联的，所以乙一定是电流表．
【考点定位】仪表的判断
12． 属于 3.6 10
【解析】[1]手机电池的电压为3.7V，低于对人体的安全电压，所以属于安全电压的范畴。
[2]由题意可知最大电荷量为
[3]已知电池容量，若手机通话时电流为268mA，充满电后的手机最多可通话时间为
13． 1.6； 4:1。
【解析】由题意可知：电阻 R1、R2串联，V1测量的是电源两端电压，故选择的是大量程，U=8V，V2测量的是R2两端的电压U2=1.6V，则电阻 R1、R2 的阻值之比为U1：U2=（8V-1.6V）：1.6V=4：1。
14． 导热 半导体
【解析】[1]石墨烯是一种新材料，它的物理性质是延展性好、导电性和导热性好、硬度大、熔点高等，石墨烯制成的“排热被”能排热，能大幅度降低电子元件工作时的温度，这说明石墨烯具有良好的导热性。
[2] 半导体材料有许多独特的功能，例如二极管具有单向导电性，故用半导体材料制成的二极管具有单向导电性。
15． 长度 电流
【解析】[1]在不考虑温度变化时，影响电阻大小的因素有材料、粗细和长度，而滑动变阻器的原理就是靠改变连入电路中电阻线的长度来改变电阻大小的；
[2]由欧姆定律知，在电压一定时，电阻改变，则电路中的电流会改变，所以改变电阻的大小，可以改变电路中的电流．
16．
【解析】要使灯泡发光则必须有电源；电流表在电路中相当于短路，并且与用电器串联；电压表与被测电路并联，电压表在电路中相当于开路。要使两只灯泡并联，经过灯泡L1的电流不能经过L2，所以图中最右侧为电源；为保证灯泡L1有电流通过，左侧必须接入电流表。电路连接如下：
17．
【解析】由实物图知，开关、滑动变阻器、定值电阻、电流表依次连接在电源两极上，电压表并联在定值电阻两端，电路图如图所示：
18． 小 0.22 横截面积 b、d 长 细
【解析】（1）[1]实验中电流表与导线串联，电流表的示数越大，说明电路中的电阻越小，即对应的导线电阻越小。
（2）[2]将导线a接在M、N之间，闭合开关，电流表的示数如图乙所示，电流表接入小量程，分度值为0.02A，则测试的电流为0.22A。
①[3][4]选长度、材料相同的导线a、b比较是为了探究导线电阻的大小与横截面积的关系；探究导线电阻的大小与材料的关系，应选用两根导线是长度、横截面积相同的b、d。
②[5][6]由表中数据可知，导线长度越长，横截面积越细，则导线的电阻越大。
19． 电流表示数 A B A C 材料
【解析】（1）[1]在M、N之间分别接上不同的导体，则电路中电阻不一样，在电压一定的情况下，电阻不同，则通过电路的电流也不同，所以可以通过观察电流表示数来比较导体电阻的大小。
（2）[2][3]要验证导体的电阻与导体的长度有关，应控制导体材料与横截面积相同而长度不同，由表中数据可知，应选编号为A、B的两根电阻丝进行实验。
（3）[4][5]要验证导体的电阻与导体的横截面积有关，应控制导体材料与长度相同而横截面积不同，由表中数据可知，应选编号为A、C的两根电阻丝进行实验。
（4）[6]分别将A和D两电阻丝接入电路中M、N两点间，电流表示数不相同，由于此时导体的长度、横截面积都相同，但材料不同，因此可得到的结论：当长度和横截面积相同时，导体电阻跟材料有关。
20． 不停地做无规则运动 绝缘体 吸附 吸引轻小物体 100
【解析】（1）[1]戴过的口罩内层会变得潮湿，将其晾干的过程中，水发生了汽化现象，水分子进入 空气中成为水蒸气，说明了分子在不停地做无规则运动。
（2）[2]人体是导体，因为口罩接触人体，熔喷布始终带有静电，口罩不容易导电，可以判断熔喷布是绝缘体。
[3]带电的物体能吸引轻小物体，带电的熔喷布吸引轻小物体，所以不带电的病毒靠近熔喷布外表面时，会被熔喷布吸附，使病毒不能通过熔喷布，从而阻断病毒的传播。
[4]制作熔喷布的高压设备输出的电压为
U=22kV=22000V
家庭电路电压是220V，故高压是家庭电压的倍数
