第十五章 电流和电路 期末试题选编2021-2022学年河北省各地人教版九年级全一册物理（含答案）

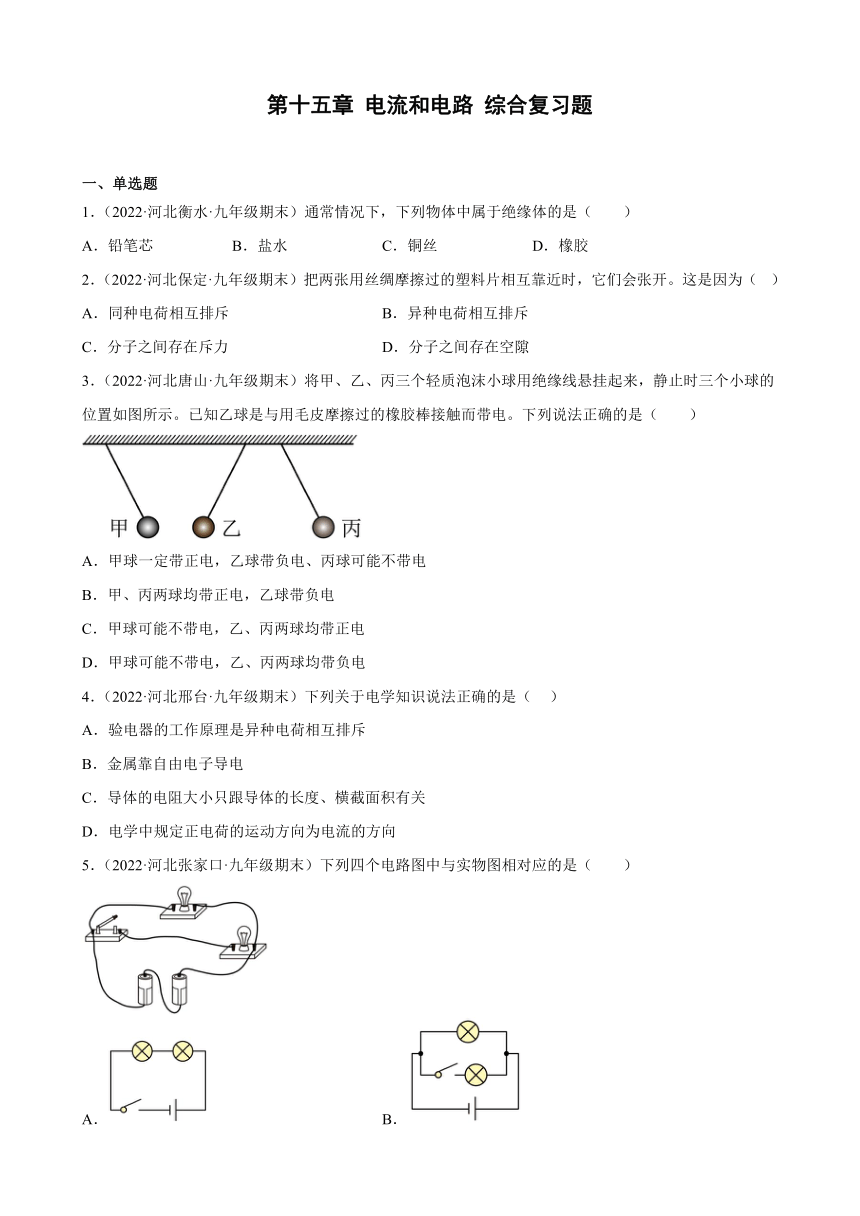

第十五章 电流和电路 综合复习题
一、单选题
1．（2022·河北衡水·九年级期末）通常情况下，下列物体中属于绝缘体的是（　　）
A．铅笔芯 B．盐水 C．铜丝 D．橡胶
2．（2022·河北保定·九年级期末）把两张用丝绸摩擦过的塑料片相互靠近时，它们会张开。这是因为（ ）
A．同种电荷相互排斥 B．异种电荷相互排斥
C．分子之间存在斥力 D．分子之间存在空隙
3．（2022·河北唐山·九年级期末）将甲、乙、丙三个轻质泡沫小球用绝缘线悬挂起来，静止时三个小球的位置如图所示。已知乙球是与用毛皮摩擦过的橡胶棒接触而带电。下列说法正确的是（　　）
A．甲球一定带正电，乙球带负电、丙球可能不带电
B．甲、丙两球均带正电，乙球带负电
C．甲球可能不带电，乙、丙两球均带正电
D．甲球可能不带电，乙、丙两球均带负电
4．（2022·河北邢台·九年级期末）下列关于电学知识说法正确的是（ ）
A．验电器的工作原理是异种电荷相互排斥
B．金属靠自由电子导电
C．导体的电阻大小只跟导体的长度、横截面积有关
D．电学中规定正电荷的运动方向为电流的方向
5．（2022·河北张家口·九年级期末）下列四个电路图中与实物图相对应的是（　　）
A． B．
C． D．

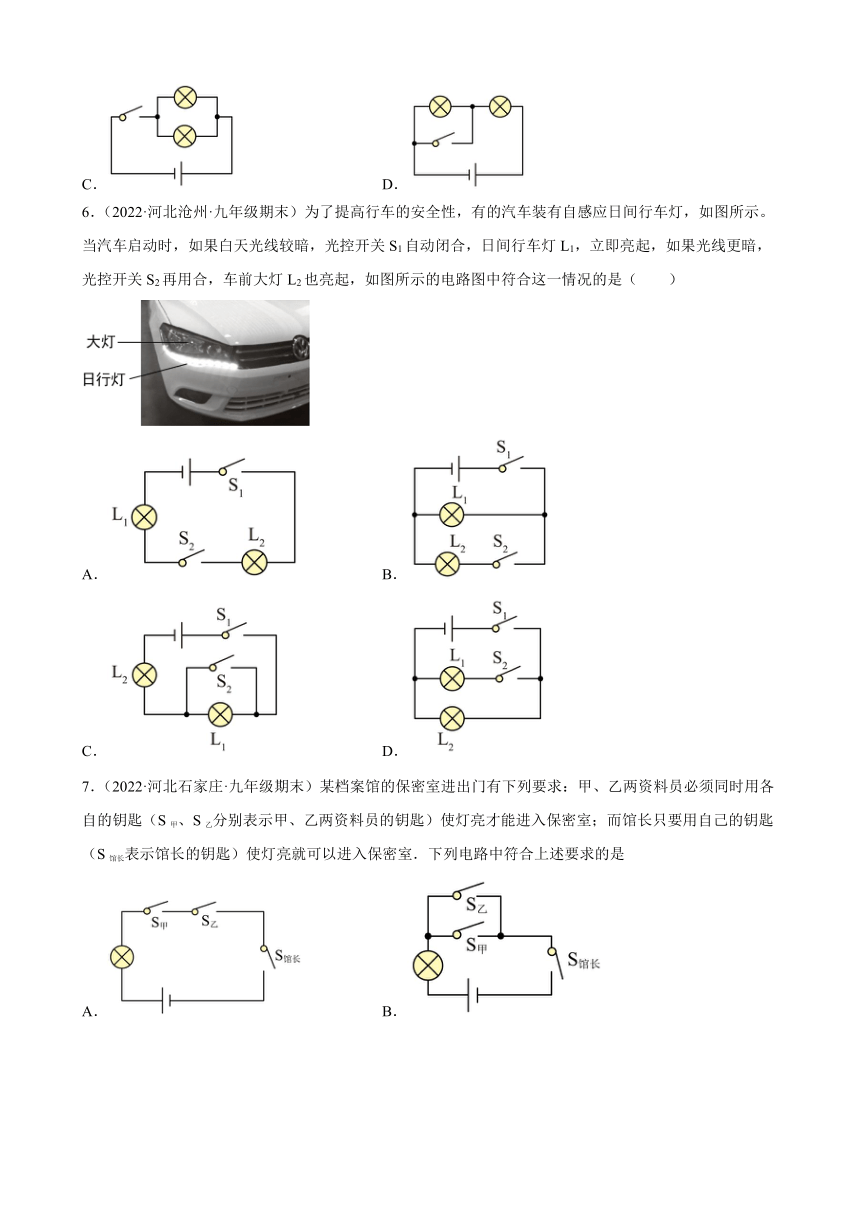

6．（2022·河北沧州·九年级期末）为了提高行车的安全性，有的汽车装有自感应日间行车灯，如图所示。当汽车启动时，如果白天光线较暗，光控开关S1自动闭合，日间行车灯L1，立即亮起，如果光线更暗，光控开关S2再用合，车前大灯L2也亮起，如图所示的电路图中符合这一情况的是（　　）
A． B．
C． D．
7．（2022·河北石家庄·九年级期末）某档案馆的保密室进出门有下列要求：甲、乙两资料员必须同时用各自的钥匙（S甲、S乙分别表示甲、乙两资料员的钥匙）使灯亮才能进入保密室；而馆长只要用自己的钥匙（S馆长表示馆长的钥匙）使灯亮就可以进入保密室．下列电路中符合上述要求的是
A． B．
C． D．

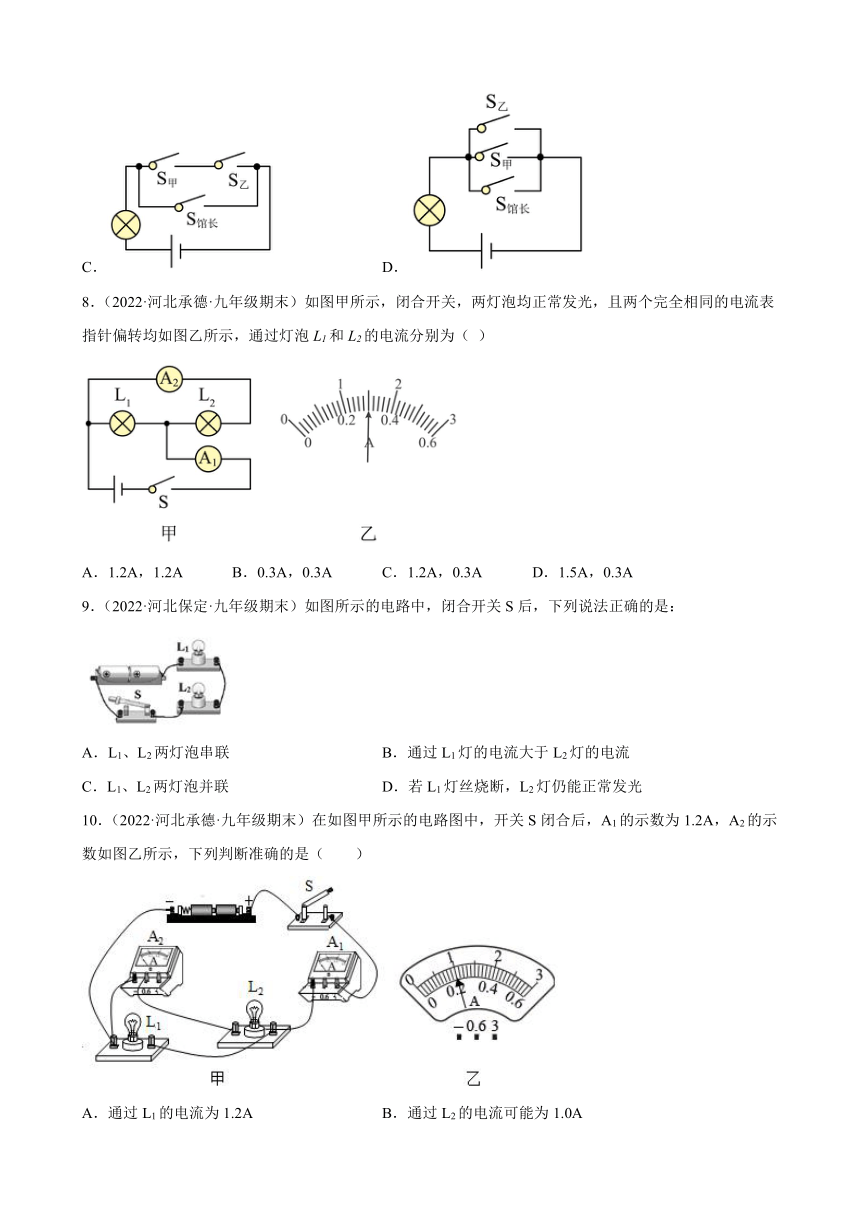

8．（2022·河北承德·九年级期末）如图甲所示，闭合开关，两灯泡均正常发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（ ）
A．1.2A，1.2A B．0.3A，0.3A C．1.2A，0.3A D．1.5A，0.3A
9．（2022·河北保定·九年级期末）如图所示的电路中，闭合开关S后，下列说法正确的是：
A．L1、L2两灯泡串联 B．通过L1灯的电流大于L2灯的电流
C．L1、L2两灯泡并联 D．若L1灯丝烧断，L2灯仍能正常发光
10．（2022·河北承德·九年级期末）在如图甲所示的电路图中，开关S闭合后，A1的示数为1.2A，A2的示数如图乙所示，下列判断准确的是（　　）
A．通过L1的电流为1.2A B．通过L2的电流可能为1.0A
C．通过L2的电流为0.2A D．通过L1的电流为0.2A
二、填空题

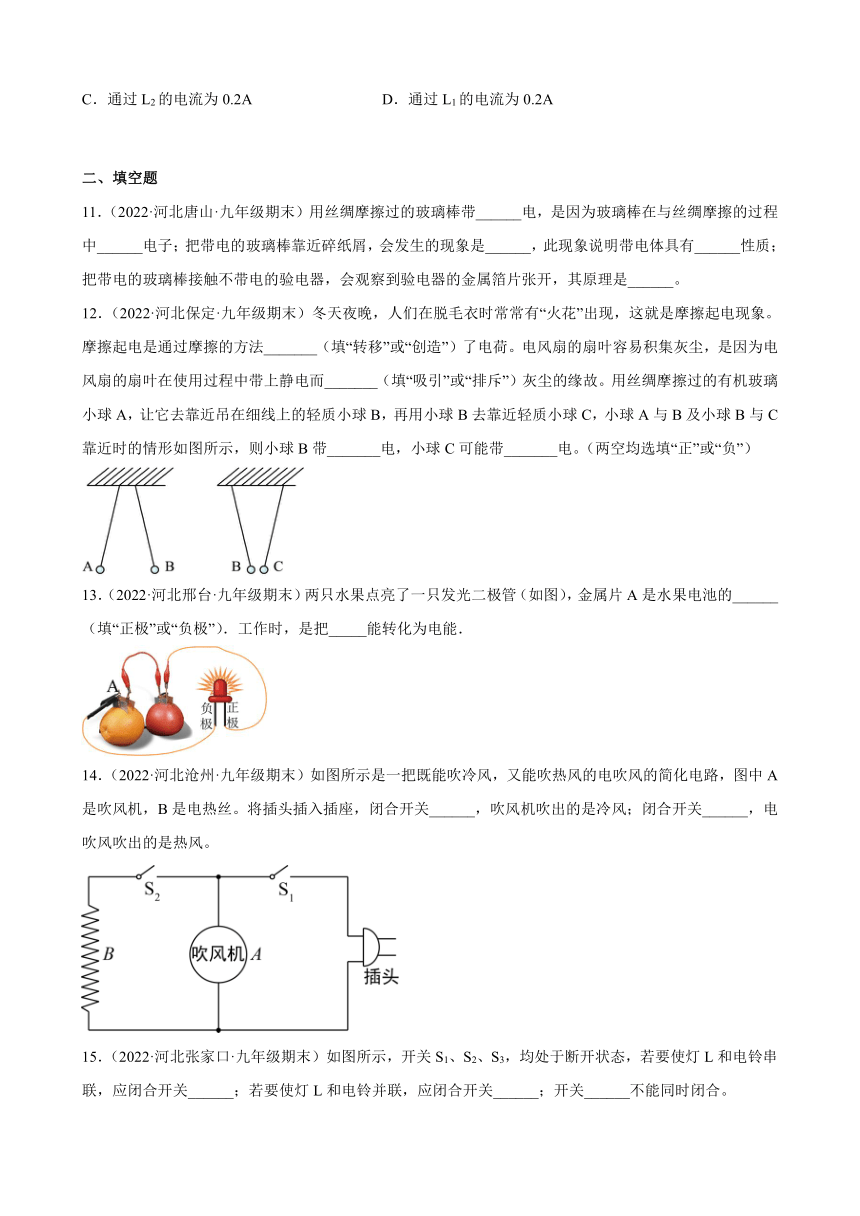

11．（2022·河北唐山·九年级期末）用丝绸摩擦过的玻璃棒带______电，是因为玻璃棒在与丝绸摩擦的过程中______电子；把带电的玻璃棒靠近碎纸屑，会发生的现象是______，此现象说明带电体具有______性质；把带电的玻璃棒接触不带电的验电器，会观察到验电器的金属箔片张开，其原理是______。
12．（2022·河北保定·九年级期末）冬天夜晚，人们在脱毛衣时常常有“火花”出现，这就是摩擦起电现象。摩擦起电是通过摩擦的方法_______（填“转移”或“创造”）了电荷。电风扇的扇叶容易积集灰尘，是因为电风扇的扇叶在使用过程中带上静电而_______（填“吸引”或“排斥”）灰尘的缘故。用丝绸摩擦过的有机玻璃小球A，让它去靠近吊在细线上的轻质小球B，再用小球B去靠近轻质小球C，小球A与B及小球B与C靠近时的情形如图所示，则小球B带_______电，小球C可能带_______电。（两空均选填“正”或“负”）
13．（2022·河北邢台·九年级期末）两只水果点亮了一只发光二极管（如图），金属片A是水果电池的______（填“正极”或“负极”）．工作时，是把_____能转化为电能．
14．（2022·河北沧州·九年级期末）如图所示是一把既能吹冷风，又能吹热风的电吹风的简化电路，图中A是吹风机，B是电热丝。将插头插入插座，闭合开关______，吹风机吹出的是冷风；闭合开关______，电吹风吹出的是热风。
15．（2022·河北张家口·九年级期末）如图所示，开关S1、S2、S3，均处于断开状态，若要使灯L和电铃串联，应闭合开关______；若要使灯L和电铃并联，应闭合开关______；开关______不能同时闭合。

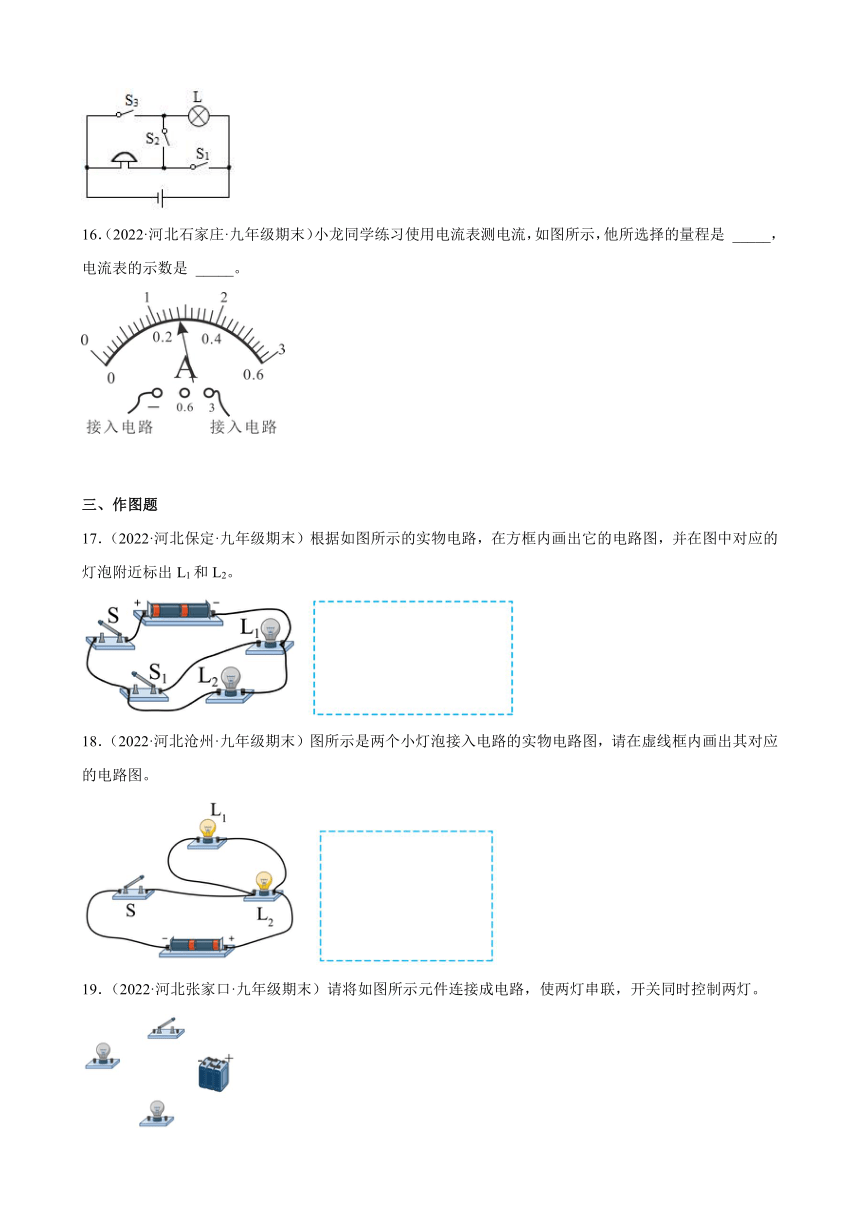

16．（2022·河北石家庄·九年级期末）小龙同学练习使用电流表测电流，如图所示，他所选择的量程是 _____，电流表的示数是 _____。
三、作图题
17．（2022·河北保定·九年级期末）根据如图所示的实物电路，在方框内画出它的电路图，并在图中对应的灯泡附近标出L1和L2。
18．（2022·河北沧州·九年级期末）图所示是两个小灯泡接入电路的实物电路图，请在虚线框内画出其对应的电路图。
19．（2022·河北张家口·九年级期末）请将如图所示元件连接成电路，使两灯串联，开关同时控制两灯。
四、实验题
20．（2022·河北张家口·九年级期末）小明要探究“并联电路的电流规律”，如图甲所示是他设计的电路图。
（1）在连接图乙的电路时开关应处于 _____状态，乙图电流表测量的是 _____（填“A”“B”或“C”）处的电流。
（2）接通电路前发现电流表指针在如图丙所示的位置处，可能的原因是 _____。
（3）更正上述问题后，小明测量 A、B的电流如表所示，可得出结论：在并联电路中，各支路的电流相等。
A点电流IA/A B点电流IB/A C点电流IC/A
灯泡L1、L2并联 0.38 0.38
（4）为了得出普遍规律，小明应该 _____。
21．（2022·河北唐山·九年级期末）图甲是小明探究并联电路电流规律的实验电路图。
位置 A B C
电流/A 0.18 0.18 0.36
（1）若要测量干路电流；则电流表应串联在甲图中的______（填“A”、“B”或“C”）处；
（2）把电流表接在A处，闭合开关，发现电流表指针位置如图乙所示，其原因是______；断开开关，纠正错误后，再闭合开关，发现指针偏转至图丙所示位置，接下来的操作是：断开开关，______继续进行实验；
（3）测出A、B、C三处的电流值如上表，由此得出结论：并联电路中，干路电流等于各支路电流之和，且各支路的电流相等，这个实验在设计方案上还明显存在两点不足之处：①______；②______；
（4）图丁是小红同学在探究并联电路电流规律时连接的部分电路，请你帮她连接完整______。
参考答案：
1．D
【解析】通常情况下，铅笔芯、盐水、铜丝都是导体，橡胶是绝缘体，故ABC不符合题意，D符合题意。
故选D。
2．A
【解析】用摩擦的方法使物体带电，叫做摩擦起电。摩擦起电的实质是电子的转移，失去电子的物体因为少了电子而带正电，得到电子的物体因为有了多余的电子而带负电，电荷间的相互作用规律是：同种电荷相互排斥，异种电荷相互吸引。
AB．把两张用丝绸摩擦过的塑料片相互靠近时，它们会张开，它们带有同种电荷互相排斥，故A正确，B错误；
CD．带电塑的料片相互靠近张开是电荷之间的作用，不是分子间的作用，故CD错误。
故选A。
3．D
【解析】乙、丙相互排斥，说明乙、丙一定带同种电荷，已知乙球与用毛皮摩擦过的橡胶棒接触而带电，所带的电荷相同，乙带负电，则丙一定也带负电；甲、乙相互吸引，说明甲带正电或不带电。故D正确，ABC错误。
故选D。
4．B
【解析】分析：（1）用电器的原理：同种电荷相排斥；
（2）电荷的定向移动会形成电流；
（3）影响电阻大小的因素有：材料、长度、横截面积和温度．
（4）物理学中电流方向的规定；
解答：A、用电器的原理：同种电荷相排斥，故A错误；
B、金属靠自由电子定向移动形成电流导电，故B正确；
C、导体电阻大小由导体的材料、长度和横截面积决定，还跟温度有关，故C错误．
D、电学中规定正电荷定向移动的方向为电流的方向，故D错误．
故选B．
【点睛】本题考查了用电器的原理，电流的形成、影响电阻大小的因素，是一道基础题，应熟记相关的基础知识．易错点是正电荷定向移动的方向为电流的方向．
5．B
【解析】由实物图知，电流从电源正极流出分成两支，上面一支通过灯泡，下面一支通过灯泡和开关，两支电流汇合后回到电源负极，即：两灯并联，开关控制其中一个支路。
A．由图知，两灯泡串联，故A不符合题意；
B．由图知，两灯并联，开关控制其中一个支路，故B符合题意；
C．由图知，两灯并联，开关控制干路，故C不符合题意；
D．由图知，两灯串联，开关并联在其中一个灯泡两端，开关闭合该灯泡会被短路，故D不符合题意。
故选B。
6．B
【解析】如果白天光线较暗，光控开关S1自动闭合，日间行车灯L1，立即亮起，如果光线更暗，光控开关S2再用合，车前大灯L2也亮起，说明灯L1与灯L2独立工作，互不干扰，故两灯为并联，且开关S2控制灯L2，故B选项符合题意。
故选B。
7．C
【解析】甲、乙两资料员必须同时用各自的钥匙才能使灯亮就进入保密室,说明S甲和S乙串联后连入电路．而馆长只要用自己的钥匙使灯亮就可以进入保密室，说明S馆长直接连入电路．故C符合题意．
8．C
【解析】由图甲可知，两个灯泡是并联的，电流表A1测总电流，电流表A2测通过灯泡L2的电流，由于两个电流表的指所指的位置相同，可知它们所用的量程是不同的，两个表的示数之间是5倍的关系，所以根据图乙可知，A1表的示数为1.5A，A2表的示数为0.3A，故可知通过灯泡L1和L2的电流分别为1.2A，0.3A，故应选C．
9．A
【解析】实物图中，电流只有一条路径，L1和L2串联．串联电路中电流大小处处相等，如果其中一个灯泡灯丝烧断，另一个灯泡就不能正常发光．正确的选择是A．
10．C
【解析】由图甲可知，两灯泡并联，电流表A1在干路中，是测量干路中的电流，即总电流I=1.2A，电流表A2是测量支路L2中的电流，图甲中A2选量程为0﹣0.6A，示数I2=0.2A，通过L2的电流为0.2A；根据并联电路电流的规律可得，通过支路L1的电流
故ABD不符合题意，C符合题意。
故选C。
11． 正 失去 碎纸屑被吸引 吸引轻小物体 金属箔片带上了同种电荷，相互排斥
【解析】[1][2]丝绸和玻璃棒摩擦，玻璃棒束缚电子的本领弱，玻璃棒失去电子带正电；丝绸束缚电子的本领强，丝绸得到电子带负电。
[3][4]带电物体具有吸引轻小物体的性质，用该玻璃棒靠近碎纸屑，碎纸屑被吸引。
[5]用带电玻璃棒接触不带电的验电器金属小球，验电器金属箔片带上了同种电荷，相互排斥，所以金属箔片会张开。
12． 转移 吸引 正 负
【解析】[1] 摩擦起电是不同的原子核对电子束缚能力的强弱不同，对电子束缚能力的强容易得到电子，对电子束缚能力的弱的容易失去电子，实质是电荷的转移。
[2]风扇叶转动时，与空气摩擦从而带上了静电，从而吸引灰尘，所以叶片特别容易脏。
[3][4]用丝绸摩擦过的有机玻璃小球A带正电，由甲图可知，A与B排斥， B与C吸引，说明B带正电，C带负电或者不带电。
13． 负极 化学
【解析】[1]发光二极管发光，说明电流从二极管正极流进，负极流出，金属片A与二极管负极相接，说明它是水果电池的负极；
[2]二极管发光时，是把水果的化学能转化为电能的．
14． 、
【解析】[1]只闭合开关，只有吹风机与电源串联，电热丝不工作，所以此时吹风机吹的是冷风。
[2]闭合开关、，吹风机与电热丝并联，所以此时吹风机吹的是热风。
15． S2 S1、S3 S1、S2、S3
【解析】[1]要使灯L和电铃串联，则应将灯L和电铃首尾相连接到电源两端，则由图知道，只能闭合S2，断开S1、S3。
[2]要使灯L和电铃并联，则应让电流从电源正极流出后分别流入灯L和电铃，再汇合在同一导线中流回电源负极，则由图知道，只能闭合S1、S3，断开S2。
[3]若所有开关都闭合，会出现电源短路，会烧坏电源，这是绝对不允许的。
16． 0~3A 1.4A
【解析】[1][2]由图可知，电流表选择的量程是0~3A；电流表使用的分度值为0.1A，电流表的示数为1.4A。
17．
【解析】由实物图知，两个灯泡并联连接，开关S接在干路上，同时控制两个灯泡，S1接在支路上，只控制灯泡L1，作图如下
18．
【解析】由实物图可知，电流从电源正极流出后，同时到达L1、L2，后经开关回到电源负极，由此画出电路图，如图所示：
19．
【解析】两灯泡串联，因此将元件逐个顺次串联起来，导线不要交叉，如下图所示：
20． 断开 B 电流表没有调零（合理即可） 换用不同规格的灯泡多次测量
【解析】（1）[1][2]为保护电路，在连接图乙的电路时开关应处于断开状态，确保电路中没有电流通过，乙图电流表安装在干路，故测量的是B处的电流。
（2）[3]接通电路前发现电流表指针在如图丙所示的位置处，此时电路中没有电流通过，则可能的原因是电流表没有调零或电流表损坏。
（4）[4]只进行一次实验就得出结论是不合理的，因为有偶然性，所以为了得出普遍规律，小明应该换用不同规格的灯泡多次测量。
21． C 电流表正负接线柱接反了 换接的量程 选用规格相同的灯泡 实验次数太少
【解析】（1）[1]电流表与待测电路串联，如甲图，A、B、C三点，A、B两点在支路，C点在干路，若要测量干路电流，则电流表应串联在甲图中的C处。
（2）[2]连接好电路，闭合开关，发现电流表指针向左偏转至图乙所示位置，即电流表的指针反向偏转，说明电流表正负接线柱接反。
[3]断开开关，纠正错误后，再闭合开关，发现指针偏转角度太小，说明所选的量程太大，接下来的操作是：断开开关，换接的量程，继续进行实验。
（3）①[4]原实验中，选用规格相同的灯泡，所选用的器材太特殊，除了得到：并联电路中，干路电流等于各支路电流之和，还容易得出各支路的电流相等的错误结论。
②[5]只做了一次实验，实验次数太少，得出的结论具有偶然性，应选用不同规格的灯泡进行多次实验，使结论具有普遍性。
（4）[6]电流从电源正极流出，经开关后，一支过A1、L2，另一支过L1、A2，汇合后经电流表A回到负极，如图
