第十九章 生活用电 期末试题选编2021-2022学年河北省各地人教版九年级物理（含答案）

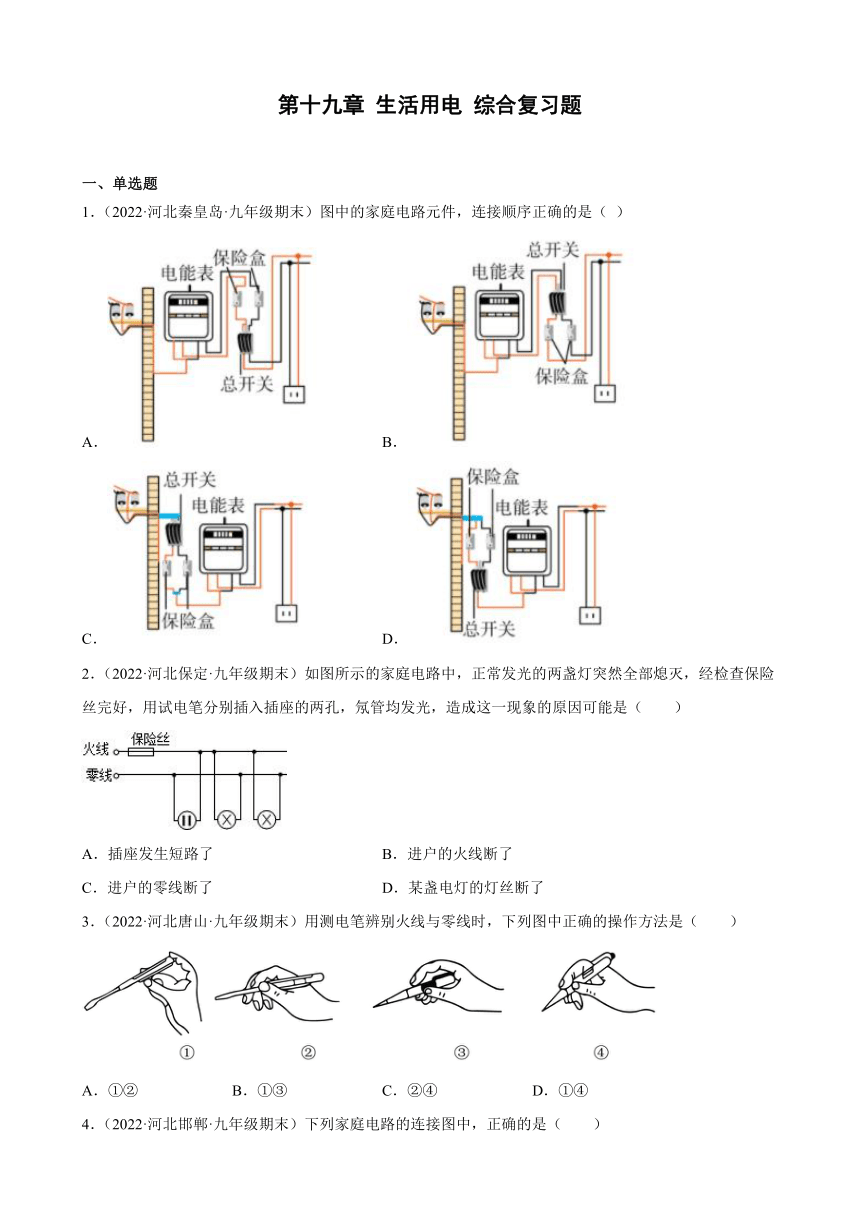

第十九章 生活用电 综合复习题
一、单选题
1．（2022·河北秦皇岛·九年级期末）图中的家庭电路元件，连接顺序正确的是（ ）
A． B．
C． D．
2．（2022·河北保定·九年级期末）如图所示的家庭电路中，正常发光的两盏灯突然全部熄灭，经检查保险丝完好，用试电笔分别插入插座的两孔，氖管均发光，造成这一现象的原因可能是（　　）
A．插座发生短路了 B．进户的火线断了
C．进户的零线断了 D．某盏电灯的灯丝断了
3．（2022·河北唐山·九年级期末）用测电笔辨别火线与零线时，下列图中正确的操作方法是（　　）
A．①② B．①③ C．②④ D．①④

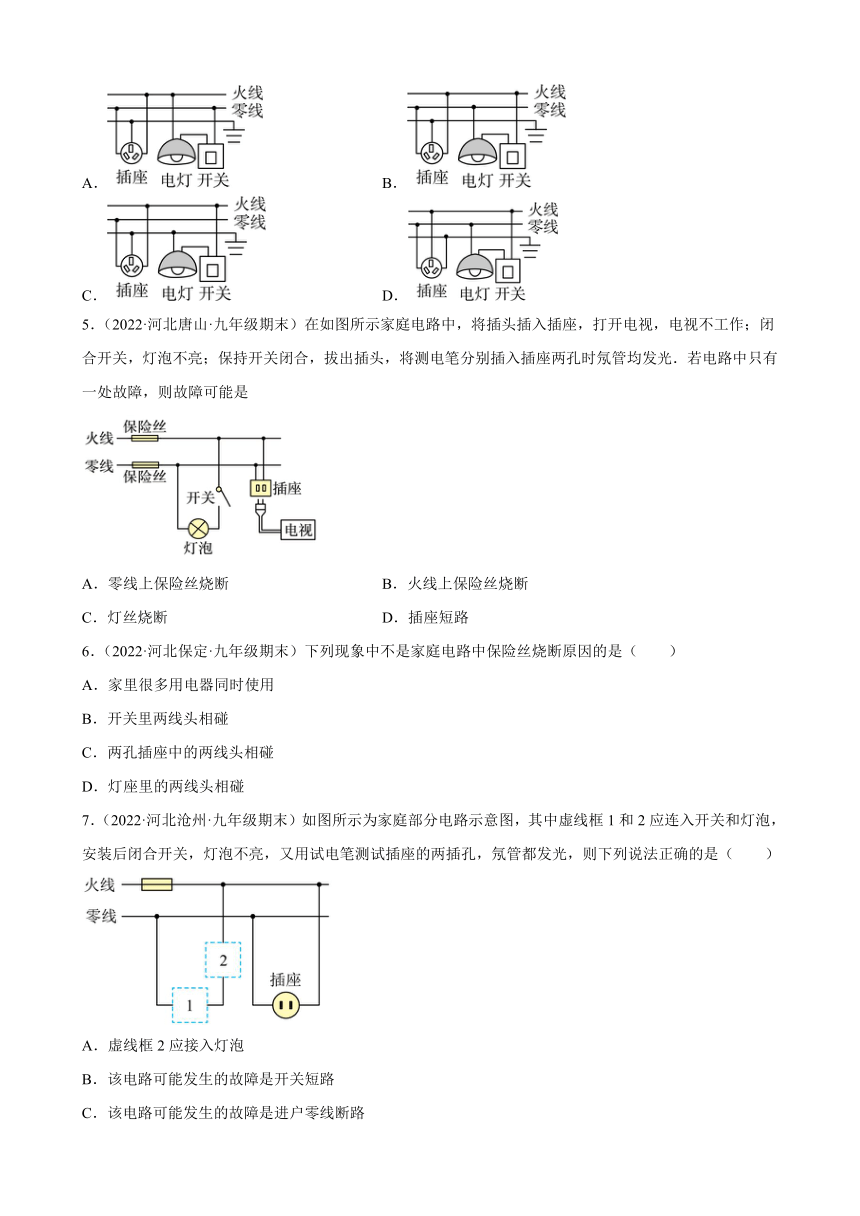

4．（2022·河北邯郸·九年级期末）下列家庭电路的连接图中，正确的是（　　）
A． B．
C． D．
5．（2022·河北唐山·九年级期末）在如图所示家庭电路中，将插头插入插座，打开电视，电视不工作；闭合开关，灯泡不亮；保持开关闭合，拔出插头，将测电笔分别插入插座两孔时氖管均发光．若电路中只有一处故障，则故障可能是
A．零线上保险丝烧断 B．火线上保险丝烧断
C．灯丝烧断 D．插座短路
6．（2022·河北保定·九年级期末）下列现象中不是家庭电路中保险丝烧断原因的是（　　）
A．家里很多用电器同时使用
B．开关里两线头相碰
C．两孔插座中的两线头相碰
D．灯座里的两线头相碰
7．（2022·河北沧州·九年级期末）如图所示为家庭部分电路示意图，其中虚线框1和2应连入开关和灯泡，安装后闭合开关，灯泡不亮，又用试电笔测试插座的两插孔，氖管都发光，则下列说法正确的是（　　）
A．虚线框2应接入灯泡
B．该电路可能发生的故障是开关短路
C．该电路可能发生的故障是进户零线断路
D．该电路可能发生的故障是进户火线断路

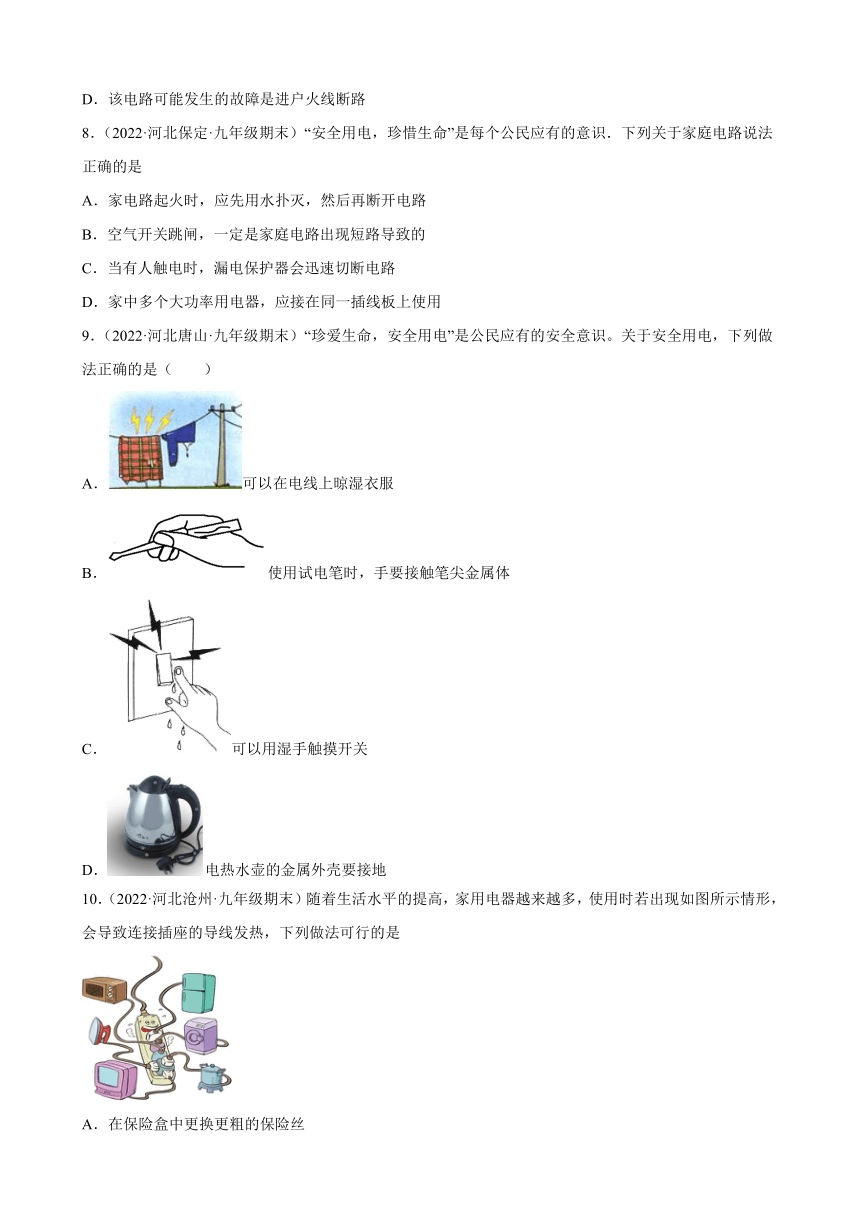

8．（2022·河北保定·九年级期末）“安全用电，珍惜生命”是每个公民应有的意识．下列关于家庭电路说法正确的是
A．家电路起火时，应先用水扑灭，然后再断开电路
B．空气开关跳闸，一定是家庭电路出现短路导致的
C．当有人触电时，漏电保护器会迅速切断电路
D．家中多个大功率用电器，应接在同一插线板上使用
9．（2022·河北唐山·九年级期末）“珍爱生命，安全用电”是公民应有的安全意识。关于安全用电，下列做法正确的是（　　）
A．可以在电线上晾湿衣服
B．使用试电笔时，手要接触笔尖金属体
C．可以用湿手触摸开关
D．电热水壶的金属外壳要接地
10．（2022·河北沧州·九年级期末）随着生活水平的提高，家用电器越来越多，使用时若出现如图所示情形，会导致连接插座的导线发热，下列做法可行的是
A．在保险盒中更换更粗的保险丝
B．减少同时使用大功率用电器
C．在该插座上再插入一个插座供其它用电器使用
D．不需理会继续使用

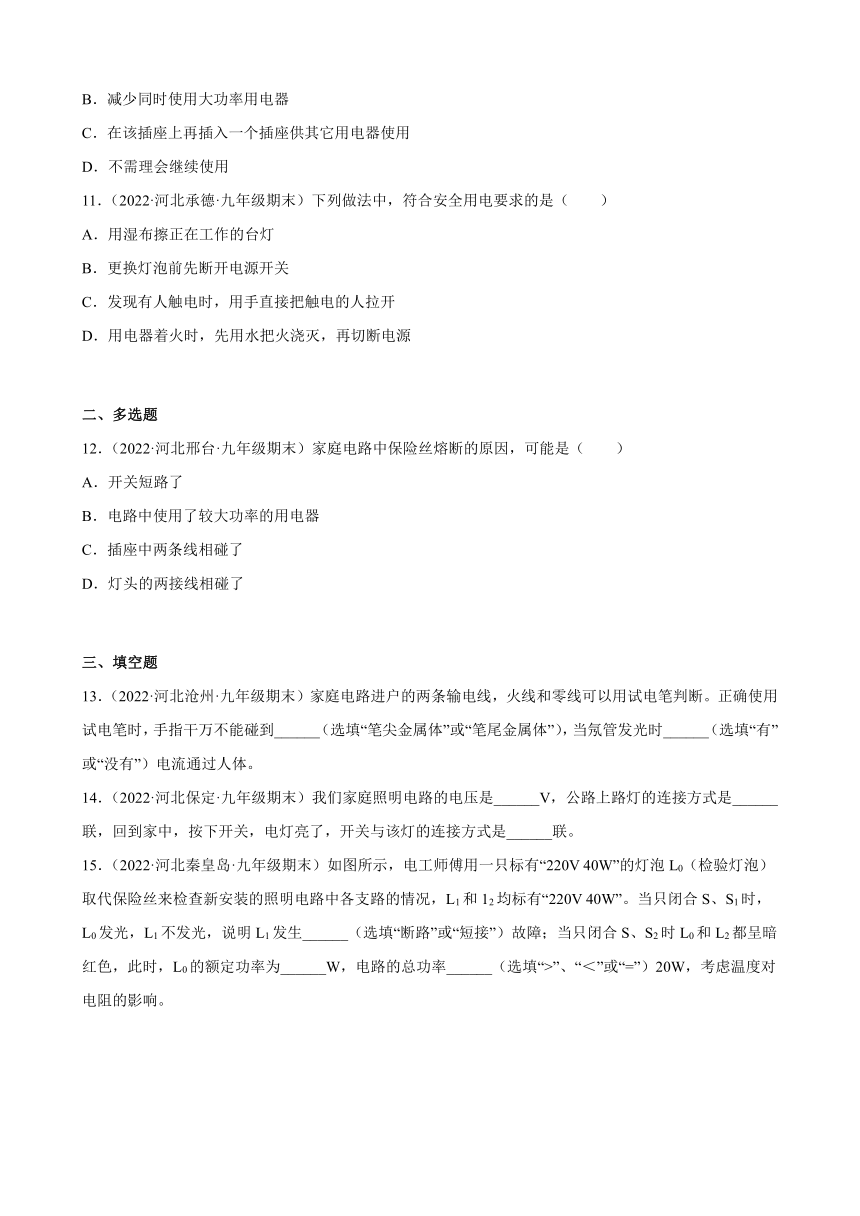

11．（2022·河北承德·九年级期末）下列做法中，符合安全用电要求的是（　　）
A．用湿布擦正在工作的台灯
B．更换灯泡前先断开电源开关
C．发现有人触电时，用手直接把触电的人拉开
D．用电器着火时，先用水把火浇灭，再切断电源
二、多选题
12．（2022·河北邢台·九年级期末）家庭电路中保险丝熔断的原因，可能是（　　）
A．开关短路了
B．电路中使用了较大功率的用电器
C．插座中两条线相碰了
D．灯头的两接线相碰了
三、填空题
13．（2022·河北沧州·九年级期末）家庭电路进户的两条输电线，火线和零线可以用试电笔判断。正确使用试电笔时，手指干万不能碰到______（选填“笔尖金属体”或“笔尾金属体”），当氖管发光时______（选填“有”或“没有”）电流通过人体。
14．（2022·河北保定·九年级期末）我们家庭照明电路的电压是______V，公路上路灯的连接方式是______联，回到家中，按下开关，电灯亮了，开关与该灯的连接方式是______联。

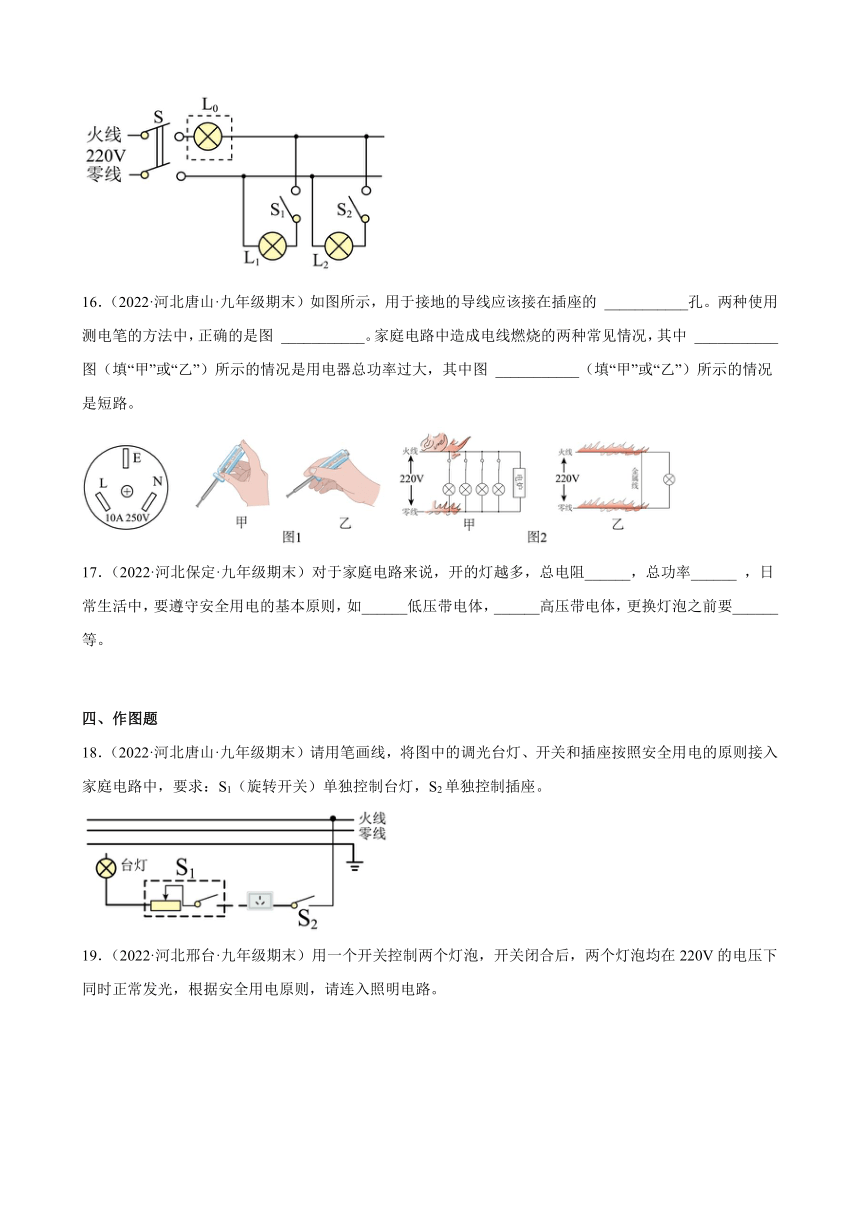

15．（2022·河北秦皇岛·九年级期末）如图所示，电工师傅用一只标有“220V 40W”的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中各支路的情况，L1和12均标有“220V 40W”。当只闭合S、S1时，L0发光，L1不发光，说明L1发生______（选填“断路”或“短接”）故障；当只闭合S、S2时L0和L2都呈暗红色，此时，L0的额定功率为______W，电路的总功率______（选填“>”、“＜”或“=”）20W，考虑温度对电阻的影响。
16．（2022·河北唐山·九年级期末）如图所示，用于接地的导线应该接在插座的 ___________孔。两种使用测电笔的方法中，正确的是图 ___________。家庭电路中造成电线燃烧的两种常见情况，其中 ___________图（填“甲”或“乙”）所示的情况是用电器总功率过大，其中图 ___________（填“甲”或“乙”）所示的情况是短路。
17．（2022·河北保定·九年级期末）对于家庭电路来说，开的灯越多，总电阻______，总功率______ ，日常生活中，要遵守安全用电的基本原则，如______低压带电体，______高压带电体，更换灯泡之前要______等。
四、作图题
18．（2022·河北唐山·九年级期末）请用笔画线，将图中的调光台灯、开关和插座按照安全用电的原则接入家庭电路中，要求：S1（旋转开关）单独控制台灯，S2单独控制插座。
19．（2022·河北邢台·九年级期末）用一个开关控制两个灯泡，开关闭合后，两个灯泡均在220V的电压下同时正常发光，根据安全用电原则，请连入照明电路。
20．（2022·河北保定·九年级期末）如图是家庭常用的一个插线板的示意图。在使用中会发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。根据上述现象，请在图中画出开关 指示灯和插孔的连接方式，并把插线板与电源线接通。
( )
参考答案：
1．B
【解析】家庭电路连接，首先要通过电能表，以保证家庭电路中任何位置对电能的消耗都能被记录下来．则CD不符合．电闸要在连接保险丝之前连接，以保证更换保险丝时，可以切断电源．故B符合，A不符合．
【点睛】家庭电路的连接顺序，从入户线到用电器依次为，入户线——电能表——电闸——保险丝——用电器．
2．C
【解析】A．如果插座处发生短路，会使保险丝熔断，故A不符合题意；
B．如果进户线的火线断了，试电笔的氖管不会发光，故B不符合题意；
C．如果试电笔能亮，说明火线上有电，而零线上本该不亮，但也亮了，说明是进户线的零线开路了，故C符合题意；
D．因各灯并联，互不影响，如果某个电灯的灯丝烧断了，其它灯仍还亮，故D不符合题意。
故选C。
3．B
【解析】在使用测电笔时，手不要接触测电笔前端的金属体，手必须接触测电笔末端的金属体，使电源、测电笔、人体和大地之间形成通路，故①③是正确的测量方法。故B符合题意，ACD不符合题意。
故选B。
4．B
【解析】在家庭电路中，三孔插座的接法：上孔接地线，左孔接零线，右孔接火线；灯泡的接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，故ACD错误，B正确。
故选B。
5．A
【解析】将插头插入插座，打开电视，电视不工作；闭合开关，灯泡不亮，说明电路中存在断路故障；若灯丝烧断，则电视机应该工作，故不可能是灯丝烧断；
保持开关闭合，拔出插头，将测电笔分别插入插座两孔时氖管均发光，插孔的左孔能使氖管发光，插座的左孔通过灯泡、开关与火线相连，插座的右孔能使氖管发光，火线是完好的，可能是零线上保险丝烧断．
6．B
【解析】A．家里很多用电器同时使用，会造成干路电流过大，可能烧断保险丝，故A不合题意；
B．开关里两线头相碰，相当于闭合开关，不会造成电流过大，不是家庭电路中保险丝烧断原因，故B符合题意；
C．两孔插座中的两线头相碰，会造成电路短路，使电路中电流过大，可能烧断保险丝，故C不合题意；
D．灯座里的两线头相碰，会造成电路短路，使电路中电流过大，可能烧断保险丝，故D不合题意。
故选B。
7．C
【解析】A．为了保证开关断开后，没有电流经过灯泡，故2处只能是开关，1处是电灯泡，故A错误；
B．若开关短路，则两孔插座右侧与火线相连，氖管发光，插座的左侧小孔与零线相连，不会发光，故B错误；
C．若电路发生的故障是进户零线断路，与火线相连的右侧小孔氖管发光，左侧与零线相连的小孔，氖管也发光，故C正确；
D．若电路发生的故障是进户火线断路，试电笔测试插座的两插孔，氖管都不会发光，故D错误。
故选C。
8．C
【解析】A. 家庭电路起火时，应先断开电路用水扑灭，然后再用水扑灭，防止触电．故A错误；B.空气开关“跳闸”有可能发生了短路，还有可能是电路中用电器总功率过大造成的．故B错误； C. 漏电保护器通过检测电路中地线和火线中电流大小差异来控制开关，当火线有漏电时（单线触电）通过进户火线的电流大,而通过进户地线的电流小,引起绕在漏电保护器铁芯上磁通变化,而自动关掉开关，切断电路．故C正确；D. 家中多个大功率用电器不可以在同一插线板上使用，否则会使电路中电流的过大而引起火灾．故D错误．故选C.
点睛：1.水是导体，电路起火时不能用水灭火，否则会发生触电事故；2. 电路中用电器总功率过大或发生短路都会引起空气开关“跳闸”；3. 当有人触电时，漏电保护器会迅速切断电；4. 家中多个大功率用电器不能在同一插线板上使用，否则容易引起火灾．
9．D
【解析】A．湿衣服是导体，当把湿衣服晾在电线上时，一旦漏电，人接触衣服时会发生触电事故，故A错误；
B．用测电笔时手指不能接触笔尖金属部位，因为笔尖的金属部位接触带电体，手指接触了会触电，不符合安全用电原则，故B错误；
C．开关属于带电体，用湿手触摸时，水属于导体，有可能使电流通过水传到人体上，使人体触电，故C错误；
D．带有金属外壳的用电器，外壳必须接地，故D正确。
故选D。
10．B
【分析】导致连接插座的导线发热的原因是电流过大：发生短路或用电器的总功率过大，采取正确的方法，避免火灾的发生．
【解析】A. 如果更换的保险丝熔断电流如果大了，保险丝没有熔断，而电线由于电流过大而燃烧发生火灾．故A错误．B. 减少同时使用大功率用电器．这样电路中的电流就会变小，这样就会减小导线负荷．故B正确．C. 在该插座上再插入一个插座供其它用电器使用．就会使电路中的用电器的功率会更大，这样导线产生的热就会更多．故C 错误．D.不需理会这样导线会发热引起火灾．故D错误,故选B．
11．B
【解析】A．用湿布擦正在工作的电灯，有可能会触电，因为水是导体，如果湿布接触到火线，则会出现触电事故，故A不符合题意；
B．更换灯泡前先断开电源开关，能避免触电，故B符合题意；
C．发现有人触电，应先断开电源，如果用手直接把触电人拉开，则去拉开的人也会触电，故C不符合题意；
D．用电器着火时，不能直接用水来灭火，因为水是是导体，烧水的时候，也会造成触电事故，应先切断电源，再灭火，故D不符合题意。
故选B。
12．BCD
【解析】引起家庭电路中保险丝熔断的原因一般是电路中电流过大，引起电路中电流过大的原因有两个：一是短路，二是总功率过大。
A．开关短路会造成用电器始终工作，不会造成电流过大，故A不符合题意；
B．电路中使用了较大功率的用电器会造成电流过大，是保险丝熔断的原因之一，故B符合题意；
C．插座中两条线相碰了会形成短路，会造成电流过大，是保险丝熔断的原因之一，故C符合题意；
D．灯头的两接线相碰了会形成短路，会造成电流过大，是保险丝熔断的原因之一，故D符合题意。
故选BCD。
13． 笔尖金属体 有
【解析】[1] 正确使用试电笔时，如果用手接触笔尖金属体，笔尖电压高，较大的电流通过人体，人就触电了；如果用手接触笔尾金属体，由于试电笔中有一个阻值很大的电阻，所以通过试电笔的电流很小，也即通过人体的电流很小，所以没有危险。因此正确使用试电笔时，手指干万不能碰到笔尖金属体。
[2]当氖管发光时，火线、试电笔、人体、大地构成闭合的回路，因此有电流通过人体。
14． 220 并 串
【解析】[1]我国家庭电路的电压一般是220V。
[2]公路上路灯一般都是傍晚同时发光，早晨同时熄灭，但一盏灯泡不亮，其它的灯泡还能工作，说明彼此互不影响，所以各路灯是并联的。
[3]家中的电灯与控制它的开关是串联的，这样开关才能对电灯起到控制作用。
15． 短路 40 >
【解析】[1]当只闭合S、S1时，L0发光，说明电路是通路，L1不发光，说明L1发生短路现象。
[2]由电工师傅用一只标有“220V 40W”的灯泡L0可知，L0的额定功率为40W。
[3]当只闭合S、S2时，L0和L2都呈暗红色，这说明电路是通路，两个灯泡串联接入电路中，两个灯泡都标有“220V 40W”，说明两个灯泡的规格相同，此时串联，电阻变为原来的2倍，根据可知，总功率为原来功率的 ，若不考虑灯丝电阻温度的影响，电路总功率为
但灯丝的温度会随着温度的升高而增大，故若考虑温度对电阻的影响，电路的总功率大于20W。
16． E 甲 甲 乙
【解析】[1]根据“左零右火、中间接地”的原则可知，插孔“E”是接地的。
[2]使用测电笔时，手使用测电笔时，笔尖接触要检测的导线，手接触笔尾金属体，才能辨别出火线或零线，故甲图是正确的，乙图是错误的。
[3]从图2甲中可以看出，用电器较多，并且还有大功率的电炉，因此是用电器的总功率过大而造成的。
[4]从图2乙中可以看出导线直接将火线和零线相连，因此是短路造成的。
17． 越小 越大 不接触 不靠近 断开开关
【解析】[1]因家庭电路中各用电器之间是并联的，故开的灯越多，总电阻越小。
[2]家庭电路中总功率等于各用电器功率之和，故开的灯越多，总功率越大。
[3][4]日常生活中，要遵守安全用电的基本原则，安全用电的基本原则是：不接触低压带电体，不靠近高压带电体。
[5]为了安全起见，更换灯泡之前，要断开开关。
18．
【解析】家庭电路中，插座与灯泡并联。三孔插座的左边接线柱连接零线，右边接线柱连接火线，上边接线柱连接地线；火线先接开关，经滑动变阻器和电灯后，回到零线，如图所示：
19．
【解析】开关要接在火线和灯之间，两只电灯在家庭电路中并联才能正常工作，又因为开关同时控制两灯，所以开关在干路上，如图所示：
20．
【分析】作图题答题规范、家庭电路组成及各元件的使用要点、家庭电路作图。
【解析】插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；如果指示灯损坏，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的，开关接在灯泡、插座和火线之间控制火线使用更安全。如图所示：
。
【点睛】中等偏易题.失分原因：
①不清楚家庭电路中开关要接在火线和用电器之间；
②不知道家庭电路中两孔插座要按照“左零右火”连接；
③不能根据题目要求判断两孔插座和指示灯是并联的；
④不能根据题意确定开关接在干路中.
⑤作图不规范，如未标实心点等。
