第十八章　电功率
第2节　电功率(第2课时)
夯实基础
精英题库

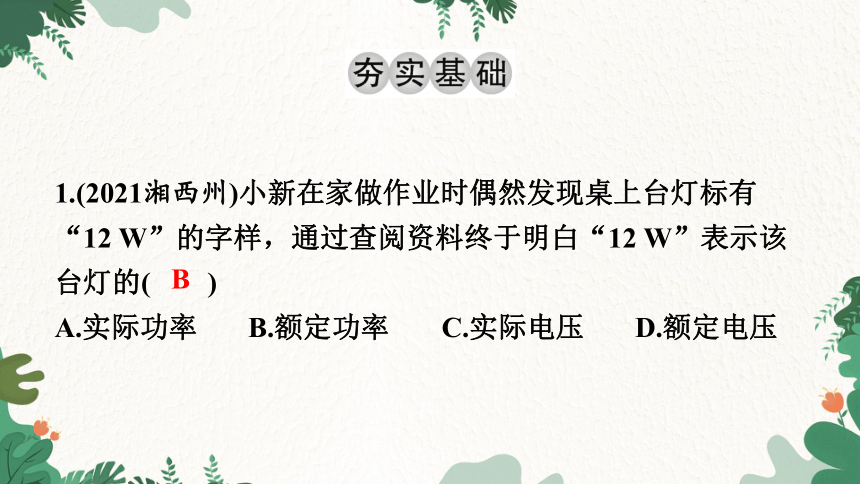

1.(2021湘西州)小新在家做作业时偶然发现桌上台灯标有“12 W”的字样，通过查阅资料终于明白“12 W”表示该台灯的( )
A.实际功率　 B.额定功率　 C.实际电压　 D.额定电压
B

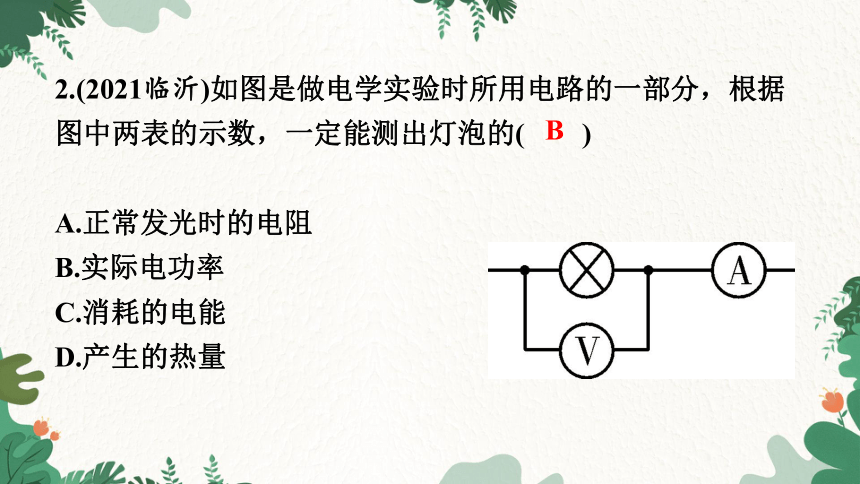

2.(2021临沂)如图是做电学实验时所用电路的一部分，根据图中两表的示数，一定能测出灯泡的( )

A.正常发光时的电阻　
B.实际电功率
C.消耗的电能　
D.产生的热量
B

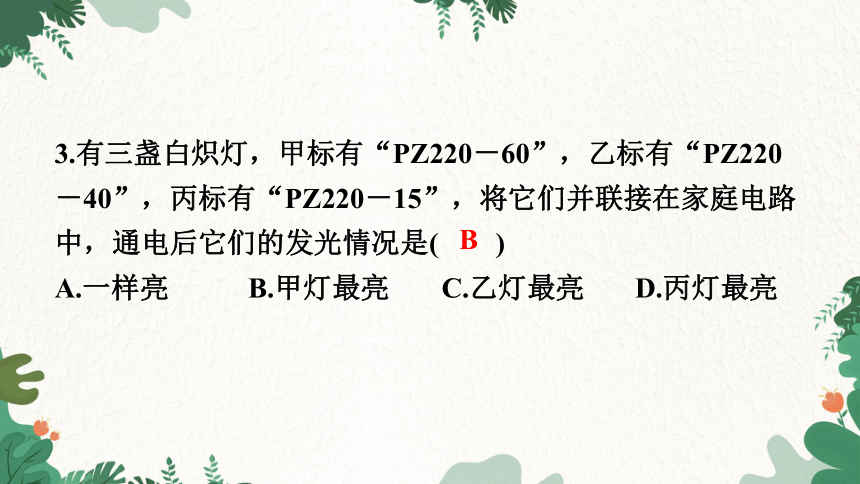

3.有三盏白炽灯，甲标有“PZ220－60”，乙标有“PZ220－40”，丙标有“PZ220－15”，将它们并联接在家庭电路中，通电后它们的发光情况是( )
A.一样亮　 B.甲灯最亮　 C.乙灯最亮　 D.丙灯最亮
B

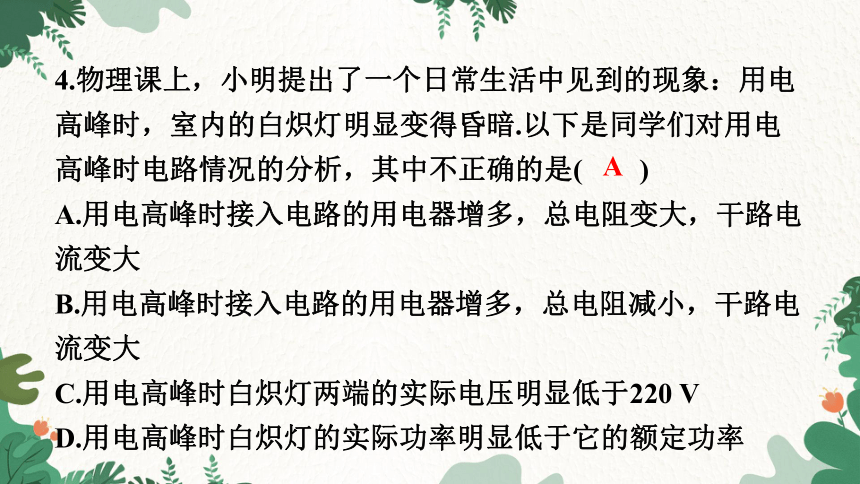

4.物理课上，小明提出了一个日常生活中见到的现象：用电高峰时，室内的白炽灯明显变得昏暗.以下是同学们对用电高峰时电路情况的分析，其中不正确的是( )
A.用电高峰时接入电路的用电器增多，总电阻变大，干路电流变大
B.用电高峰时接入电路的用电器增多，总电阻减小，干路电流变大
C.用电高峰时白炽灯两端的实际电压明显低于220 V
D.用电高峰时白炽灯的实际功率明显低于它的额定功率
A

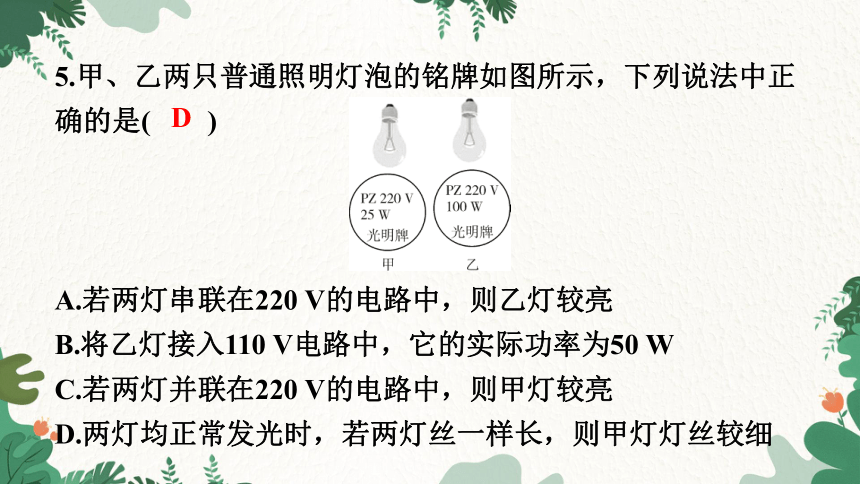

5.甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中正确的是( )
A.若两灯串联在220 V的电路中，则乙灯较亮
B.将乙灯接入110 V电路中，它的实际功率为50 W
C.若两灯并联在220 V的电路中，则甲灯较亮
D.两灯均正常发光时，若两灯丝一样长，则甲灯灯丝较细
D

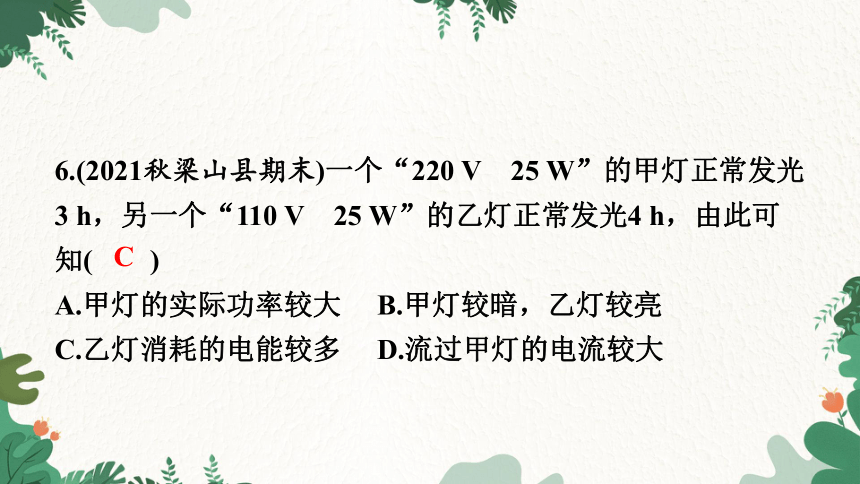

6.(2021秋梁山县期末)一个“220 V　25 W”的甲灯正常发光3 h，另一个“110 V　25 W”的乙灯正常发光4 h，由此可知( )
A.甲灯的实际功率较大　 B.甲灯较暗，乙灯较亮
C.乙灯消耗的电能较多　 D.流过甲灯的电流较大
C
A.灯泡甲两端的实际电压比灯泡乙两端的实际电压大
B.灯泡甲比灯泡乙亮
C.两灯的实际功率之和小于6 W
D.两灯的实际功率之和等于6 W

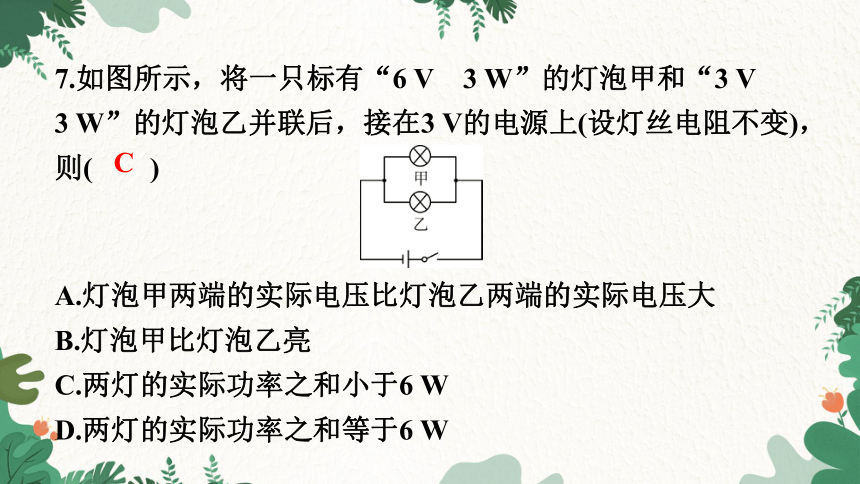

7.如图所示，将一只标有“6 V　3 W”的灯泡甲和“3 V　
3 W”的灯泡乙并联后，接在3 V的电源上(设灯丝电阻不变)，
则( )
C
8.灯泡上标有“220 V　40 W”字样，“220 V”表示该灯泡的　 　电压；有时我们会发现家中的灯突然变暗了，说明此时灯泡两端的电压　 　220 V.
9.标有“6 V　6 W”和“6 V　3 W”字样的小灯泡甲和乙，设灯丝电阻不变，串联在某电路中(设灯丝电阻不变)， _
灯较亮，则灯甲和乙的实际功率之比　 　.若保证两灯安全工作，允许加的最大电压是　 　V.
　9　
　1∶2　
乙
　小于　
　额定　
10.两只灯泡L1和L2分别标有“6 V　3 W”和“10 V　10 W”的字样，为了保证两灯泡都能安全使用(设灯丝电阻不变)，若把它们并联在电路中，　 　灯较亮，两灯的实际功率之比P1∶P2＝　 　.
11.标有“6 V　6 W”“6 V　3 W”字样的灯L1和L2，串联接在某电源上，设灯丝电阻不变，则灯L1和L2的实际功率之比为　 　，要保证一只灯正常工作，一只灯安全，电源电压不应超过　 　V.两灯并联在电源上，灯L1和L2的实际功率之比为　 　.
　2∶1　
　9　
　1∶2　
　5∶6　
　L2　
12.(2021绥化)某同学家中有一台电热饮水机，铭牌上部分信息如图所示，饮水机加热电阻不受温度影响.关闭家中其他用电器，只让该饮水机单独工作，电能表转盘转了50转用时60 s，电能表参数如图所示，则该饮水机在这段时间内消耗的电能为　 　J，此时家中的实际电压为　 　V.
　200　
　6×104　
牌电热饮水机
额定电压 220 V
额定功率 1 210 W
13.在如图所示的电路中，灯L1标有“6 V　0.5 A”的字样，灯L2标有“3 V　0.3 A”的字样.该电路长时间工作时只允许灯　 　正常发光，此时另一盏灯的实际功率为　 　W，电源电压是　 　V.(设灯丝电阻不变)
　6.6　
　1.08　
　L2　
14.如图甲所示的电路中，电源电压保持不变，小灯泡L标有“12 V　6 W”的字样，其电阻不随温度变化，R为定值电阻.当开关S闭合时，小灯泡L正常发光，电流表的示数如图乙所示.求：
(1)小灯泡L的电阻；
(2)电阻R的阻值；
(3)电阻R消耗的电功率.


(3)电阻R消耗的电功率：PR＝UIR＝12 V×0.3 A＝3.6 W.
答：(1)小灯泡L的电阻为24 Ω；(2)电阻R的阻值为40 Ω；
(3)电阻R消耗的电功率为3.6 W.
15.(2021海南)如图所示，电源电压和灯泡L的电阻不变，灯泡L上标有“6 V　6 W”字样.当开关S、S1均闭合，滑片P移至a端时，电流表示数为2.0 A，灯泡L正常发光；当开关S闭合，S1断开，滑片P移至b端时，电源电压U为　 　V，灯泡L的实际电功率P为　 　W.
　1.5　
　6　
第15题图
第16题图
16.如图所示电路中，电源电压保持不变，当开关S闭合，甲、乙两表为电压表时，两电阻R1、R2　 　联，如果此时两表示数之比U甲∶U乙＝5∶3，则R1∶R2＝　 　；当开关S断开，甲、乙两表为电流表时，两表示数之比I甲∶I乙＝　 　，此时两电阻消耗功率之比P1∶P2＝　 　.
3∶2　
2∶5　
　2∶3　
　串　
谢谢大家！
