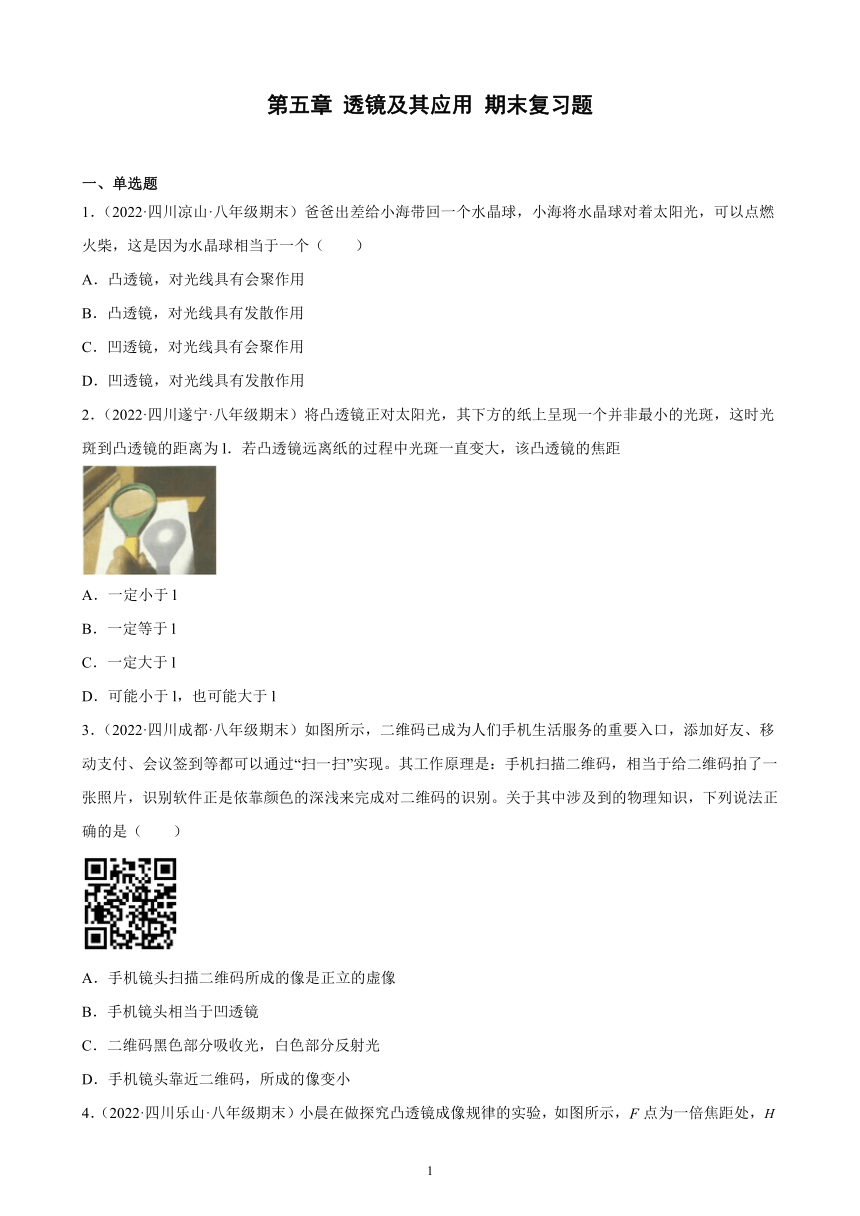

第五章 透镜及其应用 期末复习题
一、单选题
1．（2022·四川凉山·八年级期末）爸爸出差给小海带回一个水晶球，小海将水晶球对着太阳光，可以点燃火柴，这是因为水晶球相当于一个（　　）
A．凸透镜，对光线具有会聚作用
B．凸透镜，对光线具有发散作用
C．凹透镜，对光线具有会聚作用
D．凹透镜，对光线具有发散作用
2．（2022·四川遂宁·八年级期末）将凸透镜正对太阳光，其下方的纸上呈现一个并非最小的光斑，这时光斑到凸透镜的距离为l．若凸透镜远离纸的过程中光斑一直变大，该凸透镜的焦距
A．一定小于l
B．一定等于l
C．一定大于l
D．可能小于l，也可能大于l
3．（2022·四川成都·八年级期末）如图所示，二维码已成为人们手机生活服务的重要入口，添加好友、移动支付、会议签到等都可以通过“扫一扫”实现。其工作原理是：手机扫描二维码，相当于给二维码拍了一张照片，识别软件正是依靠颜色的深浅来完成对二维码的识别。关于其中涉及到的物理知识，下列说法正确的是（　　）
A．手机镜头扫描二维码所成的像是正立的虚像
B．手机镜头相当于凹透镜
C．二维码黑色部分吸收光，白色部分反射光
D．手机镜头靠近二维码，所成的像变小

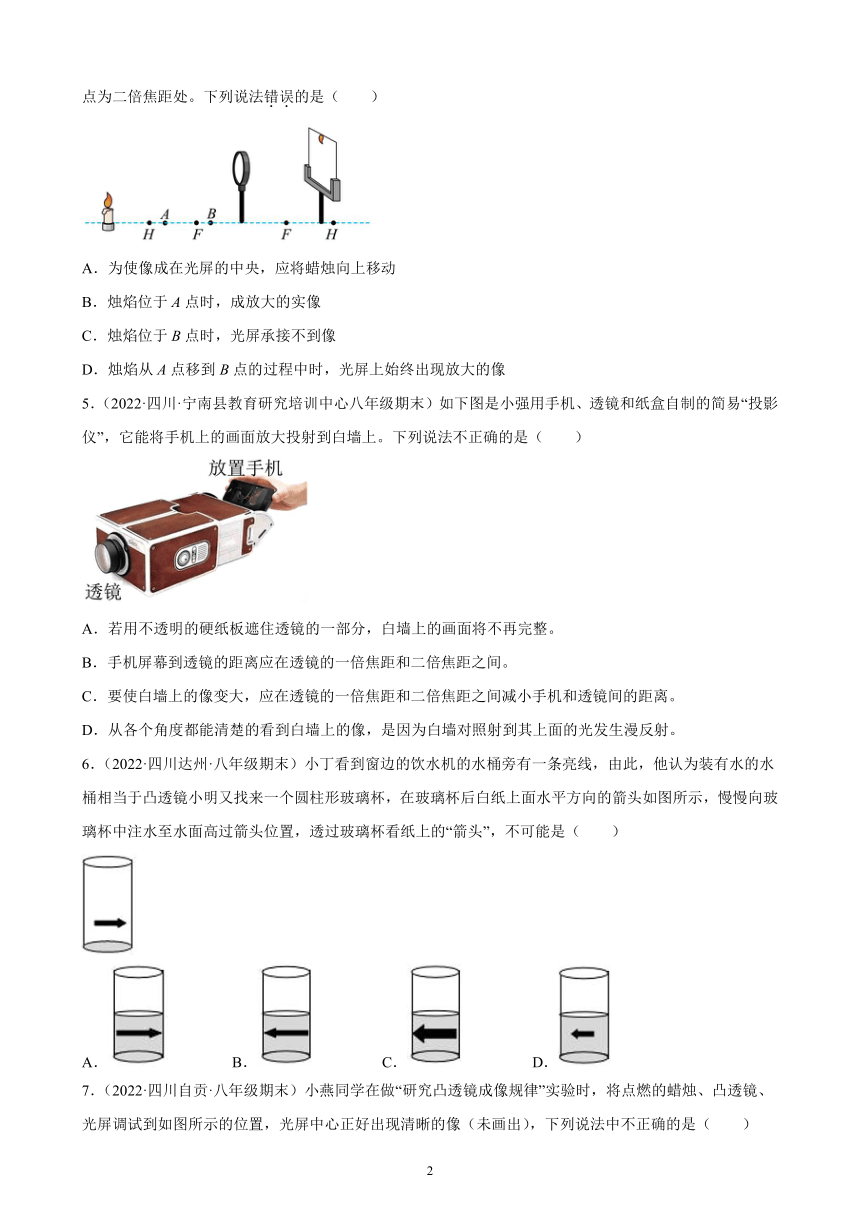

4．（2022·四川乐山·八年级期末）小晨在做探究凸透镜成像规律的实验，如图所示，点为一倍焦距处，点为二倍焦距处。下列说法错误的是（　　）
A．为使像成在光屏的中央，应将蜡烛向上移动
B．烛焰位于A点时，成放大的实像
C．烛焰位于B点时，光屏承接不到像
D．烛焰从A点移到B点的过程中时，光屏上始终出现放大的像
5．（2022·四川·宁南县教育研究培训中心八年级期末）如下图是小强用手机、透镜和纸盒自制的简易“投影仪”，它能将手机上的画面放大投射到白墙上。下列说法不正确的是（　　）
A．若用不透明的硬纸板遮住透镜的一部分，白墙上的画面将不再完整。
B．手机屏幕到透镜的距离应在透镜的一倍焦距和二倍焦距之间。
C．要使白墙上的像变大，应在透镜的一倍焦距和二倍焦距之间减小手机和透镜间的距离。
D．从各个角度都能清楚的看到白墙上的像，是因为白墙对照射到其上面的光发生漫反射。
6．（2022·四川达州·八年级期末）小丁看到窗边的饮水机的水桶旁有一条亮线，由此，他认为装有水的水桶相当于凸透镜小明又找来一个圆柱形玻璃杯，在玻璃杯后白纸上面水平方向的箭头如图所示，慢慢向玻璃杯中注水至水面高过箭头位置，透过玻璃杯看纸上的“箭头”，不可能是（　　）
A． B． C． D．
7．（2022·四川自贡·八年级期末）小燕同学在做“研究凸透镜成像规律”实验时，将点燃的蜡烛、凸透镜、光屏调试到如图所示的位置，光屏中心正好出现清晰的像（未画出），下列说法中不正确的是（　　）
A．凸透镜焦距可能为 20cm
B．屏上的像是倒立、缩小的实像
C．蜡烛燃烧变短，屏上像的位置会上移
D．取走光屏，人眼仍可在某些位置看到像

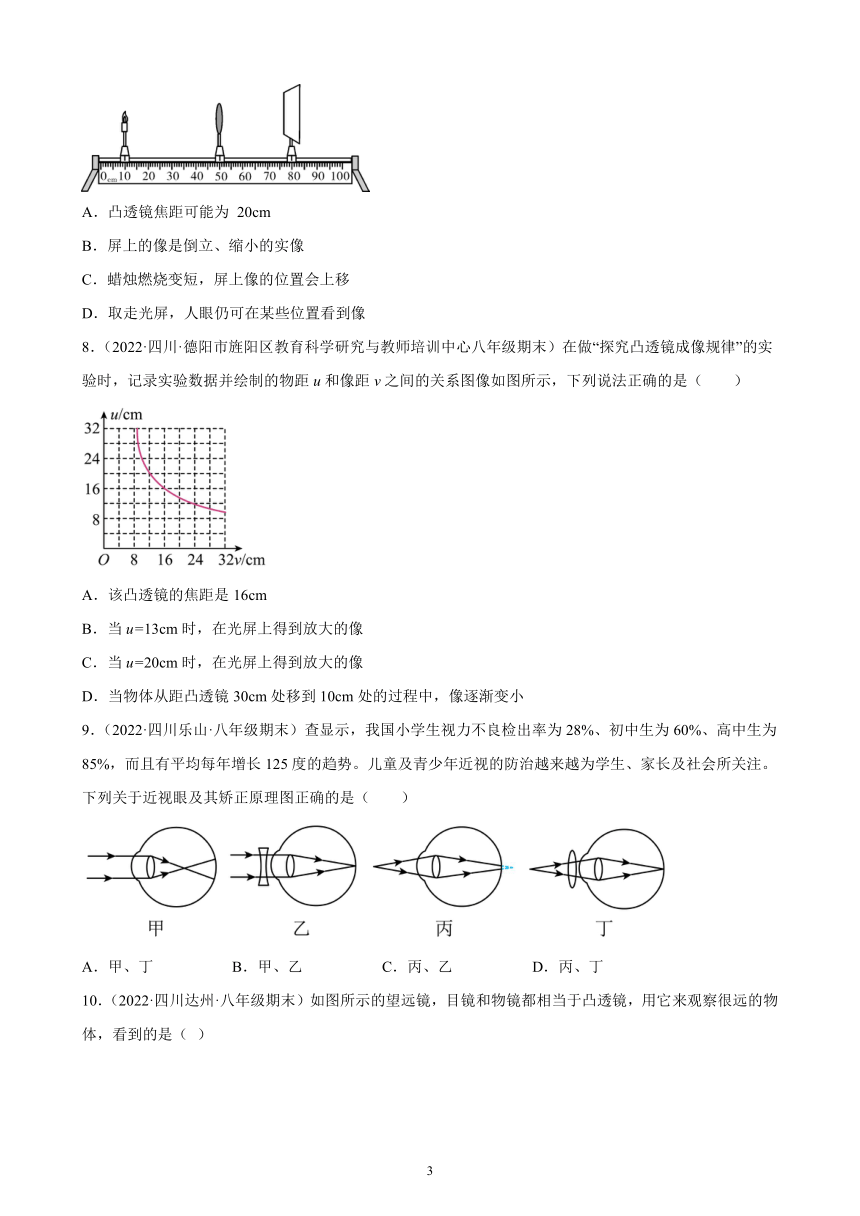

8．（2022·四川·德阳市旌阳区教育科学研究与教师培训中心八年级期末）在做“探究凸透镜成像规律”的实验时，记录实验数据并绘制的物距u和像距v之间的关系图像如图所示，下列说法正确的是（　　）
A．该凸透镜的焦距是16cm
B．当u=13cm时，在光屏上得到放大的像
C．当u=20cm时，在光屏上得到放大的像
D．当物体从距凸透镜30cm处移到10cm处的过程中，像逐渐变小
9．（2022·四川乐山·八年级期末）查显示，我国小学生视力不良检出率为28%、初中生为60%、高中生为85%，而且有平均每年增长125度的趋势。儿童及青少年近视的防治越来越为学生、家长及社会所关注。下列关于近视眼及其矫正原理图正确的是（　　）
A．甲、丁 B．甲、乙 C．丙、乙 D．丙、丁
10．（2022·四川达州·八年级期末）如图所示的望远镜，目镜和物镜都相当于凸透镜，用它来观察很远的物体，看到的是（ ）
A．正立的虚像 B．正立的实像 C．倒立的虚像 D．倒立的实像
二、填空题

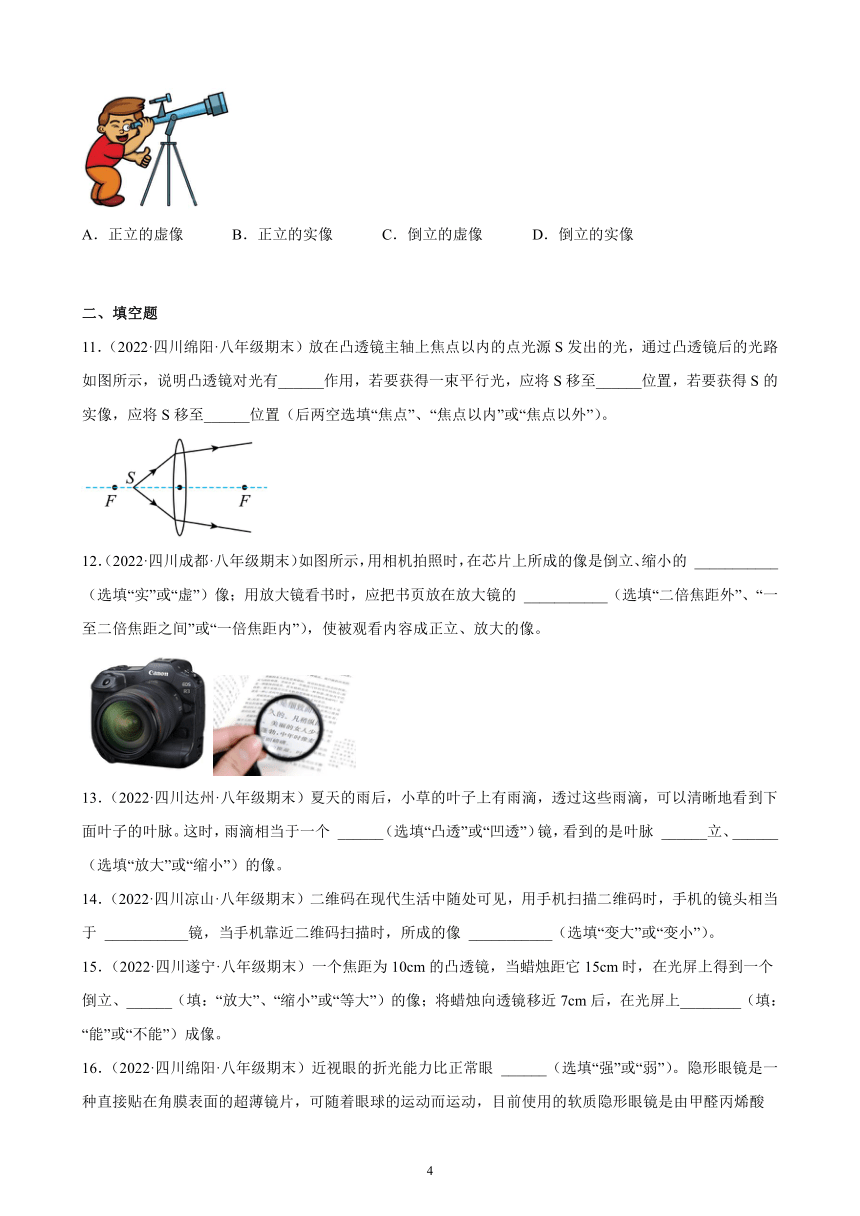

11．（2022·四川绵阳·八年级期末）放在凸透镜主轴上焦点以内的点光源S发出的光，通过凸透镜后的光路如图所示，说明凸透镜对光有______作用，若要获得一束平行光，应将S移至______位置，若要获得S的实像，应将S移至______位置（后两空选填“焦点”、“焦点以内”或“焦点以外”）。
12．（2022·四川成都·八年级期末）如图所示，用相机拍照时，在芯片上所成的像是倒立、缩小的 ___________（选填“实”或“虚”）像；用放大镜看书时，应把书页放在放大镜的 ___________（选填“二倍焦距外”、“一至二倍焦距之间”或“一倍焦距内”），使被观看内容成正立、放大的像。
13．（2022·四川达州·八年级期末）夏天的雨后，小草的叶子上有雨滴，透过这些雨滴，可以清晰地看到下面叶子的叶脉。这时，雨滴相当于一个 ______（选填“凸透”或“凹透”）镜，看到的是叶脉 ______立、______（选填“放大”或“缩小”）的像。
14．（2022·四川凉山·八年级期末）二维码在现代生活中随处可见，用手机扫描二维码时，手机的镜头相当于 ___________镜，当手机靠近二维码扫描时，所成的像 ___________（选填“变大”或“变小”）。
15．（2022·四川遂宁·八年级期末）一个焦距为10cm的凸透镜，当蜡烛距它15cm时，在光屏上得到一个倒立、______（填：“放大”、“缩小”或“等大”）的像；将蜡烛向透镜移近7cm后，在光屏上________（填：“能”或“不能”）成像。
16．（2022·四川绵阳·八年级期末）近视眼的折光能力比正常眼 ______（选填“强”或“弱”）。隐形眼镜是一种直接贴在角膜表面的超薄镜片，可随着眼球的运动而运动，目前使用的软质隐形眼镜是由甲醛丙烯酸（HEMA）制成的，中心厚度只有0.05mm。近视眼患者戴的HEMA超薄镜片的边缘厚度 ______（选填“小于”、“等于”或“大于”）0.05mm。

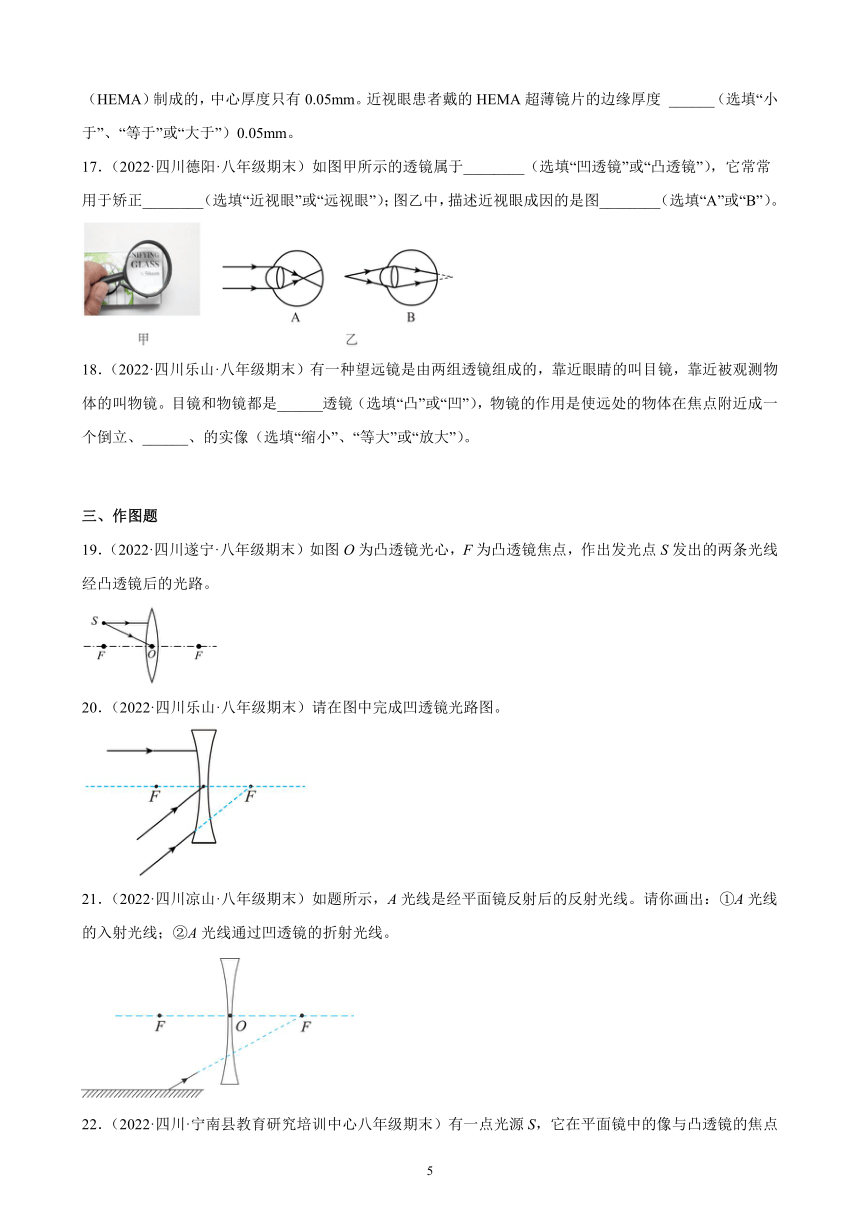

17．（2022·四川德阳·八年级期末）如图甲所示的透镜属于________（选填“凹透镜”或“凸透镜”），它常常用于矫正________（选填“近视眼”或“远视眼”）；图乙中，描述近视眼成因的是图________（选填“A”或“B”）。
18．（2022·四川乐山·八年级期末）有一种望远镜是由两组透镜组成的，靠近眼睛的叫目镜，靠近被观测物体的叫物镜。目镜和物镜都是______透镜（选填“凸”或“凹”），物镜的作用是使远处的物体在焦点附近成一个倒立、______、的实像（选填“缩小”、“等大”或“放大”）。
三、作图题
19．（2022·四川遂宁·八年级期末）如图O为凸透镜光心，F为凸透镜焦点，作出发光点S发出的两条光线经凸透镜后的光路。
20．（2022·四川乐山·八年级期末）请在图中完成凹透镜光路图。
21．（2022·四川凉山·八年级期末）如题所示，A光线是经平面镜反射后的反射光线。请你画出：①A光线的入射光线；②A光线通过凹透镜的折射光线。
22．（2022·四川·宁南县教育研究培训中心八年级期末）有一点光源S，它在平面镜中的像与凸透镜的焦点F重合，S发出的一条光线经平面镜反射后，反射光线为a，如图所示，并且光线a经凸透镜折射后的折射光线与凸透镜的光轴平行。请在图中画出：
（1）凸透镜的焦点F；
（2）点光源S的位置。
23．（2022·四川广元·八年级期末）如图所示，作出光线通过凸透镜和凹透镜的完整光路图。
24．（2022·四川遂宁·八年级期末）如图所示，补全入射光线，画出像A'B'对应的物体AB。
四、实验题
25．（2022·四川成都·八年级期末）在某次探究“凸透镜成像”规律的实验中：
（1）小明想知道实验中某块透镜的焦距，做了如图甲所示的实验，镜面垂直于阳光，在透镜下面放上白纸（白纸与透镜平行），测出透镜与白纸间距s与对应的白纸被烤焦的时间t，绘出如图乙所示的图像，可判断该透镜的焦距f为___________cm；
（2）如果实验中固定好透镜和蜡烛后，发现无论如何移动光屏，光屏上只有一个与透镜大小几乎相同的光斑，其原因可能是___________；
（3）如图丙所示，当把一块焦距为15cm的凸透镜固定在50cm刻度线位置，蜡烛固定在15cm刻度线位置时，光屏应在___________（选填“Ⅰ”、“Ⅱ”或“Ⅲ”）区域内左右移动，才能在光屏上得到清晰的实像；
（4）在露天电影走进社区活动中，准备放映时，发现画面小于整个屏幕，为了使画面占满整个屏幕，如果你是放映员应将___________。
A．放映机靠近屏幕，同时要减小镜头和胶片间的距离
B．放映机远离屏幕，同时要减小镜头和胶片间的距离
C．放映机靠近屏幕，同时要增大镜头和胶片间的距离
D．放映机远离屏幕，同时要增大镜头和胶片间的距离
26．（2022·四川绵阳·八年级期末）如图所示，某同学用光具座、蜡烛、凸透镜（焦距为12.5cm）和光屏做“探究凸透镜成像的规律”的实验。
（1）调节好各种设备后，为了验证凸透镜的焦距是否为12.5cm，该同学把蜡烛和凸透镜放在如图所示的刻度线处，把光屏移到光具座的 ___________cm刻度线处，观察光屏上是否承接到等大清晰的像。经验证该凸透镜的焦距是准确的；
（2）实验进行一段时间后，发现像不在光屏中心了，若保持蜡烛和凸透镜的位置和高度不动，应将光屏向 ___________（选填“上”或“下”）移动；
（3）实验过程中，如果分别把蜡烛放在如图所示的A、B、C、D四个点对应的刻度线处，在 ___________点能够在光屏上承接到清晰、最大的像。
27．（2022·四川凉山·八年级期末）在“探究凸透镜成像特点”的实验中：
（1）将凸透镜正对太阳时，在凸透镜的另一侧前后移动光屏，会在距凸透镜15cm处的光屏上呈现出最小最亮的光斑，则此时凸透镜的焦距为__________cm；
（2）当把蜡烛移至某位置时，其成像情况如图所示，通过实验可总结得出成此类像的条件是__________，利用这一原理制成的光学仪器有__________（选填“放大镜”、“照相机”或“投影仪”）；
（3）调节好实验装置后，当蜡烛移至距凸透镜为20cm时，光屏上能成倒立、________（选填“放大”或“缩小”）的实像。在该实验中，你找到最清晰实像所在位置的操作方法是________。
28．（2022·四川巴中·八年级期末）如图所示，小东同学用一个焦距未知的凸透镜、点光源、光屏、光具座等器材，探究凸透镜的成像规律：
（1）如图甲所示，该凸透镜的焦距是_______cm；
（2）实验前，小东发现所成像在光屏的上方，则他应首先向_______（填“上”或“下”）调整点光源，使点光源、凸透镜、光屏三者中心大致在_______；
（3）将点光源与凸透镜放置在如图乙所示的位置时，将光屏移动到_______cm刻度线时，能使光屏上成倒立、_______（填“放大”、“缩小”或“等大”）的实像。此时将透镜换成带有小孔的遮光板，若还想承接到与光源等大的像，光屏应该_______（选填“左移”、“右移”或“不动”），此时的像与透镜所成的像相比_______（选填“较亮”、“较暗”或“一样亮”）。
参考答案：
1．A
【解析】小海将水晶球对着太阳光，可以点燃火柴，说明水晶球对太阳光有会聚作用，凸透镜对光线有会聚作用，因此水晶球相当于一个凸透镜，故A符合题意，BCD不符合题意。
故选A。
2．A
【解析】利用太阳光（平行光）测量凸透镜焦距时，应把凸透镜正对太阳光，上下移动凸透镜，当在后面的白纸上出现一个最小最亮的光斑时，用刻度尺测出光斑到凸透镜中心的距离就为凸透镜的焦距．当在白纸上的光斑不是最小时，可能有两种情况（如图所示），白纸可能在点F的左侧的A位置，也可能在F点的右侧的B位置．当在A位置时，凸透镜远离白纸，白纸上的光斑会逐渐减小；当在B位置时，凸透镜远离白纸，白纸上的光斑会逐渐变大．根据题意，本题的白纸应该在B位置，所以此时凸透镜到白纸的距离l大于凸透镜的焦距，即焦距小于l．
3．C
【解析】A．手机镜头扫描二维码时相当于照相机，所成的像是倒立、缩小的实像，故A错误；
B．手机的镜头是凸透镜，故B错误；
C．黑色能吸收所有色光，白色能反射所有色光，故C正确；
D．手机镜头靠近二维码，所成的实像变大，故D错误。
故选C。
4．D
【解析】A．由图可知，像在光屏的上方，为使像成在光屏的中央，即像要向下移动，根据过光心的光线不改变传播方向可知，应将蜡烛向上移动，故A正确，不符合题意；
B．烛焰放在A点上
2f＞u＞f
成倒立、放大的实像，故B正确，不符合题意；
C．由图可知，把烛焰放在B点上
u＜f
成正立、放大的虚像，光屏承接不到像，故C正确，不符合题意；
D．烛焰从A点移到B点的过程中，在F点左侧，根据“物近像远像变大”，在光屏上所成的像变大；但过F点后，因物距小于一倍焦距，成正立、放大的虚像，光屏承接不到像，故D错误，符合题意。
故选D。
5．A
【解析】A．若用不透明的硬纸板遮住透镜的一部分，透镜的其它部分仍然能会聚光线而成像，白墙上的画面仍然完整，只是亮度变暗，故A错误，符合题意；
B．根据投影仪成像的原理可知，手机屏幕到透镜的距离(物距)应大于一倍焦距，小于二倍焦距，故B正确，不符合题意；
C．要使白墙上的像变大，由凸透镜成像的规律可知，应增大像距，减小物距，应减小手机和透镜间的距离，故C正确，不符合题意；
D．发生漫反射的物体可以从不同角度都能看到，则从各个角度都能清楚的看到白墙上的像，是因为白墙对照射到其上面的光产生漫反射，故D正确，不符合题意。
故选A。
6．C
【解析】圆柱形玻璃杯中注入水相当于凸透镜，玻璃杯后白纸上的水平箭头为物体。
A．图中的像相对与物体是正立放大的，当物体在凸透镜的焦距之内时可以成正立、放大的虚像，故A有可能，不符合题意；
B．图中的像相对于物体是倒立、放大的，物体在一倍焦距和二倍焦距之间时可以成倒立、放大的实像，故B有可能，故B不符合题意；
C．图中的像时倒立、变粗的像，由于玻璃杯上下的形状是相同的，故像在上下方向的大小是不变的，故C不可能，故C符合题意；
D．图中的像相对与物体是倒立、缩小的，当物体在凸透镜的二倍焦距以外时可以成倒立、缩小的实像，故D有可能，故D不符合题意。
故选C。
7．A
【解析】A.由图可知此时光屏上成清晰的像，物距u=40.0cm，像距v=30.0cm，则有
u=40.0cm>2f
f<30.0cm<2f
即15.0cm故A错误，符合题意；
B.由凸透镜成像规律可知，光屏水成清晰的像且像距小于物距时，成倒立、缩小的实像，故B正确，不符合题意；
C.由于像点与物点的连线过光心，像由许多像点组成，物由许多物点组成，所以当蜡烛燃烧变短，相当于蜡烛向下移动，则光屏上像的位置会上移，故C正确，不符合题意；
D.如果取走光屏，由于烛焰发出的光经凸透镜折射会聚成像后继续向前传播，人眼在光屏右侧向左看，折射光线就能进入人眼，人眼就能看到烛焰的像，故D正确，不符合题意。
故选A。
8．B
【解析】A．由凸透镜成像规律可知
u=v=2f
凸透镜成倒立、等大的实像，如图
u=v=2f=16cm
时，凸透镜焦距f=8cm，故A错误；
B．当u=13cm时，此时
2f＞u＞f
在光屏上成倒立、放大的实像，故B正确；
C．当u=20cm时，此时物距大于2倍焦距，在光屏上成倒立、缩小的实像，故C错误；
D．当物体从距凸透镜30cm处移动至10cm处的过程中，物距始终大于焦距，成实像，即物距变小，像距应该变大，像变大，故D错误。
故选B。
9．B
【解析】近视眼是晶状体曲度变大，会聚能力增强，即折光能力增强，像呈在视网膜的前方，应佩戴发散透镜（凹透镜），使光线推迟会聚；因此图甲能够说明近视眼的成像原理，图乙给出了近视眼的矫正方法。
故选B。
10．C
【分析】本题考查望远镜的成像特点。
【解析】望远镜的物镜相当于照相机，能让远处的物体在焦点附近成倒立缩小的实像，而目镜相当于放大镜，能将物镜所成的像再次放大，形成一个虚像，而物体经过物镜所成的已是倒立的像，经过目镜后，像还是的倒立着的。
故选C。
11． 会聚 焦点 焦点以外
【解析】[1]如图所示，折射光线与入射光线相比，往主光轴偏折，故说明凸透镜对光有会聚作用。
[2]通过凸透镜焦点的光线经凸透镜后平行于主光轴，所以若要获得一束平行光，应将S移至焦点。
[3] 若要获得S的实像，应将S移至焦点外，因为焦点内成虚像，焦点上不成像。
12． 实 一倍焦距内
【解析】[1]用相机拍照时，成像原理是物距在二倍焦距以外，成的像是倒立、缩小的实像。
[2]放大镜的成像原理是物距在一倍焦距以内，成正立放大的虚像。故用放大镜看书时，物距应小于一倍焦距，应把书页放在放大镜的一倍焦距内，使被观看内容成正立、放大的像。
13． 凸透 正 放大
【解析】[1]根据雨滴中间厚、边缘薄的形状可知，雨滴相当于凸透镜。
[2][3]透过雨滴观察下面叶子的叶脉时，叶脉在该“凸透镜”的一倍焦距以内，则看到的是叶脉的正立、放大的虚像。
14． 凸透 变大
【解析】[1]手机摄像头相当于凸透镜，手机扫描二维码，二维码在2倍焦距以外，此时成倒立、缩小的实像。
[2]手机镜头靠近二维码时，物距减小，像距变大，像变大。
15． 放大 不能
【解析】[1]凸透镜的焦距是10cm，蜡烛距离凸透镜15cm，2f＞u＞f，光屏上成倒立、放大的实像。
[2]凸透镜的焦距是10cm，蜡烛距离凸透镜7cm，u＜f，成正立、放大的虚像，虚像不能呈现在光屏上
16． 强 大于
【解析】[1]近视眼的晶状体较厚，所以对光的会聚能力与正常的眼睛相比要强一些。
[2]近视眼看不清楚远处的物体，原因是远处物体的像成在视网膜的前方，可用发散作用的凹透镜矫正，使光线会聚能力减弱，能使像成在视网膜上，能看清物体。近视眼患者戴的是凹透镜，凹透镜的四周的厚度要比中间的厚度厚，故这种超薄镜片的边缘厚度大于0.05mm。
17． 凸透镜 远视眼 A
【解析】[1][2]物体在凸透镜一倍焦距内，成正立、放大的虚像。如图甲所示，字母经透镜后成正立、放大的像（虚），透镜属于凸透镜。凸透镜对光线有会聚作用，它常常用于矫正远视眼。
[3]近视眼形成的原因是晶状体太厚，折光能力过强，来自远处某点的光线会聚在视网膜前，图乙中，描述近视眼成因的是图A。
18． 凸 缩小
【解析】[1][2]一般的望远镜的目镜和物镜都是凸透镜，因物体距离物镜远大于二倍焦距，故物镜的作用是使远处的物体在焦点附近成一个倒立、缩小的实像。
19．
【解析】平行主光轴的光经凸透镜折射后必过焦点F；通过光心光传播方向不发生改变。所以如下图
20．
【解析】凹透镜对光线有发散作用，根据凹透镜三条特殊光线的作图，平行于主光轴的光线经凹透镜折射后反向延长线过焦点，过光心的光线传播方向不变，延长线过焦点的光线经凹透镜折射后平行于主光轴，如图所示
21．
【解析】①过反射点垂直于镜面作出法线，然后根据反射角等于入射角，在法线左侧作出入射光线；
②入射光线的延长线过另一侧焦点，经凹透镜折射后将平行于主光轴，由此作出折射光线，如图所示
22．
【解析】（1）因为S发出的一条光线经平面镜反射后，反射光线为a，光线a经凸透镜折射后的折射光线与凸透镜的光轴平行，由此可知光线a的反向延长线过焦点，所以反向延长光线a，与主光轴的交点为透镜的焦点F（S'）。
（2）已知点光源S在平面镜中的像与凸透镜的焦点F重合，画出像S'（F）的对称点，可得点光源的位置S。所求画图如图所示
23．
【解析】通过焦点的光线经凸透镜折射后将平行于主光轴，平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点，光路图如下所示：
24．
【解析】根据凸透镜的三条特殊光线中：①平行于主光轴的光线经凸透镜折射后，折射光线交于凸透镜的焦点；②过凸透镜的焦点的光线经凸透镜折射后，折射光线平行于主光轴。画出两条入射光线，入射光线会聚的地方为像A'对应物体A的位置。过A作主光轴的垂线，画出对应的物体AB，作图如下所示
25． 12cm 蜡烛在焦点处 Ⅱ B
【解析】（1）[1]由图乙可知，当透镜与白纸间距s为12cm时，白纸被烤焦的时间t为4min，所用的时间最短，说明太阳光经过凸透镜会聚后该点的温度最高，这个点就是凸透镜的焦点，则测出透镜与白纸的间距即为焦距，即f=12cm。
（2）[2]在实验前要调节烛焰、凸透镜和光屏，使它们的中心大致在同一高度，并在同一直线上；实验中固定好透镜和蜡烛后，发现无论如何移动光屏，光屏只有一个与透镜大小几乎相同的光斑，说明光平行主光轴射出，则可能将蜡烛置于焦点处了。
（3）[3]凸透镜焦距是15cm，当把凸透镜固定在50cm刻度线位置，蜡烛固定在15cm刻度线位置时，物距
u=50cm﹣15cm=35cm>2f
所以此时成倒立缩小的实像，像在1倍和2倍焦距之间，则光屏应在Ⅱ区域内左右移动，才能在光屏上得到清晰的实像。
（4）[4]放映机是根据物距处于f和2f之间时，成倒立、放大的实像的原理制成的。画面小于整个屏幕，说明像较小，应减小物距，增大像距，所以将放映机远离屏幕，同时要减小镜头与胶片间的距离，故ACD不符合题意，B符合题意。
故选B。
26． 75.0 上 C
【解析】（1）[1]凸透镜焦距f=12.5cm，当物距等于25.0cm时，像距也等于25.0cm，小明把蜡烛和凸透镜放在如图所示的刻度线处，把光屏移到光具座的75.0cm刻度线处，观察光屏上是否承接到等大、清晰的像。经验证，凸透镜的焦距准确。
（2）[2]实验进行一段时间后，蜡烛越烧越短，发现像不在光屏中心了，根据经过光心的光线的传播方向不变可知，像会向上移动，若保持蜡烛和凸透镜的位置和高度不动，应将光屏向上移动，像才能成在光屏的中央。
（3）[3]物距大于一倍焦距小于二倍焦距成倒立放大实像，把蜡烛放在如图所示的A、B、C、D四个点对应的刻度线处，D在一倍焦距之内，成的是虚像，虚像不能被光屏接收；A、B、C的物距都大于焦距，成的是实像，物距越小，像距越大，像越大，故在C点能够在光屏上承接到清晰、最大的烛焰的像。
27． 15 u【解析】（1）[1]将凸透镜正对着太阳光，白纸上出现一个最小、最亮的光斑，该光斑便为焦点，测出光斑到凸透镜中心的距离，即为凸透镜的焦距，此时凸透镜的焦距为15cm。
（2）[2][3]把蜡烛移至某位置时，其成像情况如图所示，所成的像是正立放大的虚像，成像条件是u（3）[4]蜡烛移至距凸透镜为20cm时，物距大于1倍焦距小于2倍焦距，所成的像是倒立、放大的实像。
[5]找到最清晰实像所在位置的操作方法是来回移动光屏直到像最清晰，在凸透镜的另一侧移动光屏，如果光屏上烛焰的像逐渐变清晰，继续向前缓慢移动光屏，如是像又变暗，再往回移动光屏，直到光屏上出现最清晰明亮的像。
28． 10.0 上 同一高度 70.0 等大 不动 较暗
【解析】（1）[1]由图中，平行光线经凸透镜后会聚到一点，说明凸透镜对光线具有会聚作用，光屏上得到的最小、最亮的光斑便是凸透镜的焦点，所以焦距为
（2）[2][3]由图知，像呈在光屏的上方，根据穿过光心的光线方向不变可知，要使像能成在光屏的中央，应将光屏向上调整；使烛焰、凸透镜、光屏三者中心大致在同一高度，目的是使像成在光屏的中心。
（3）[4][5]物距
物距恰好为2倍焦距，成倒立等大的实像，此时像距也为2倍焦距，则有
故将光屏移动到
刻度线处，光屏上成倒立、等大的实像。
[6]取下凸透镜，在原透镜位置正确放置带小孔的遮光板，是通过小孔成像，小孔成等大实像时物距等于像距，若还想承接与光源等大的像，光屏应该不动。
[7]凸透镜成像是把照射到凸透镜上的光线会聚形成的，小孔成像是光沿直线传播通过小孔的光线形成的，由于照射到小孔以外的光线被遮光板阻挡，传播到光屏上的光线少，所以像的亮度比原来暗。
