第十五章 电流和电路 复习题
一、单选题

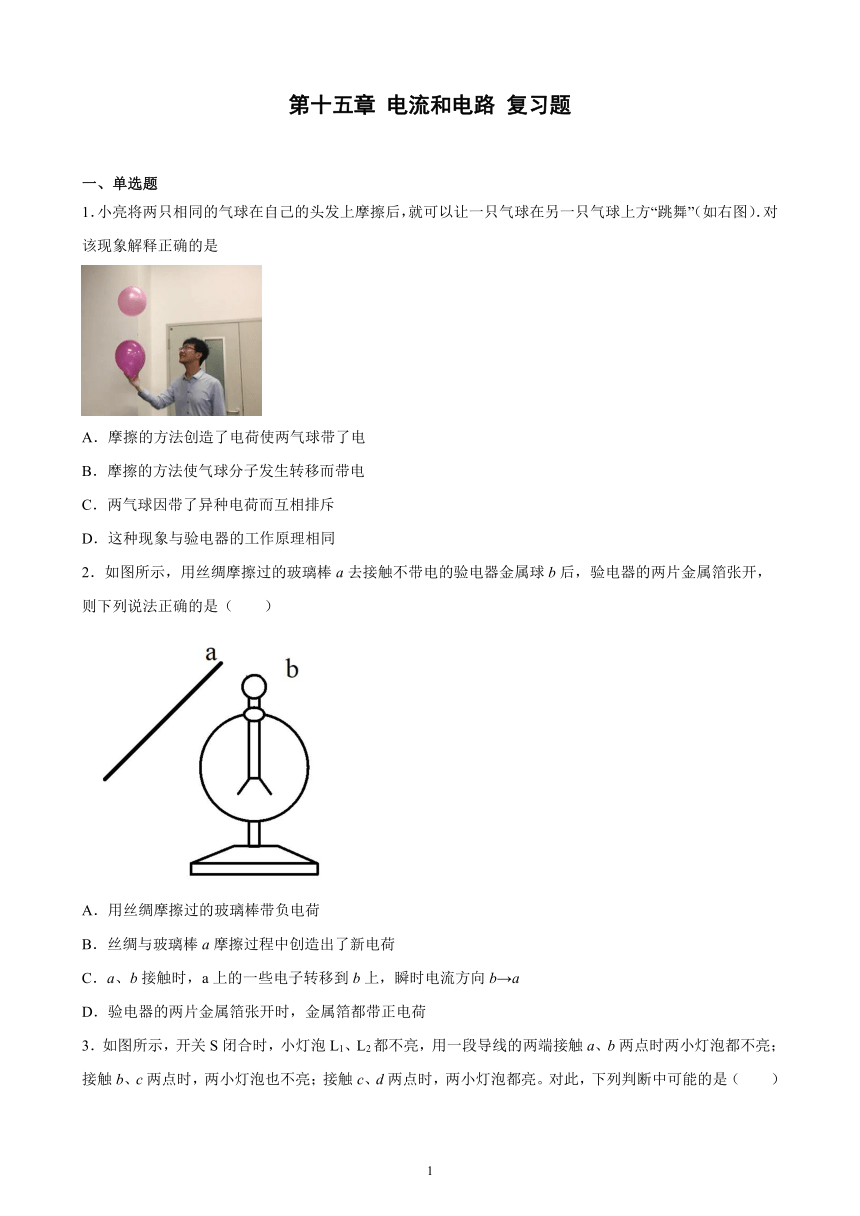

1．小亮将两只相同的气球在自己的头发上摩擦后，就可以让一只气球在另一只气球上方“跳舞”（如右图）．对该现象解释正确的是
A．摩擦的方法创造了电荷使两气球带了电
B．摩擦的方法使气球分子发生转移而带电
C．两气球因带了异种电荷而互相排斥
D．这种现象与验电器的工作原理相同
2．如图所示，用丝绸摩擦过的玻璃棒a去接触不带电的验电器金属球b后，验电器的两片金属箔张开，则下列说法正确的是（　　）
A．用丝绸摩擦过的玻璃棒带负电荷
B．丝绸与玻璃棒a摩擦过程中创造出了新电荷
C．a、b接触时，a上的一些电子转移到b上，瞬时电流方向b→a
D．验电器的两片金属箔张开时，金属箔都带正电荷

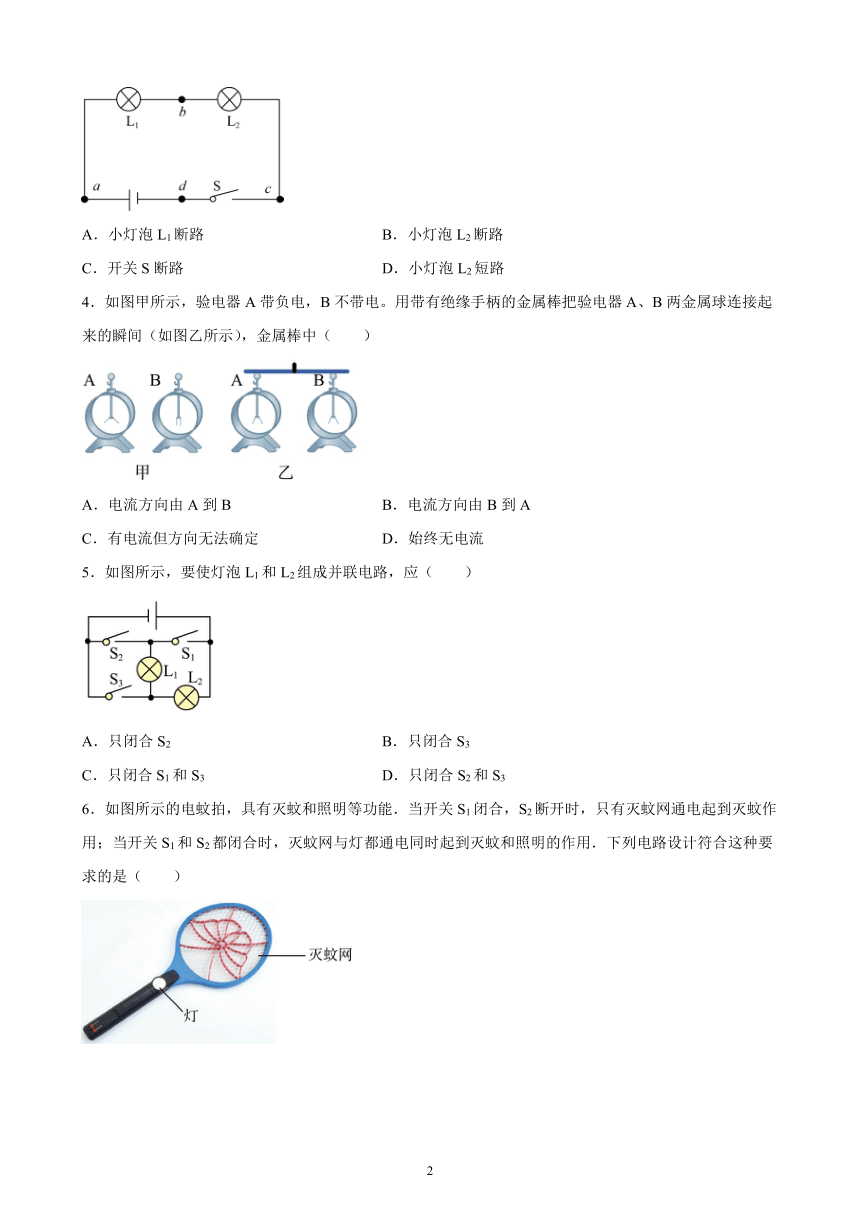

3．如图所示，开关S闭合时，小灯泡L1、L2都不亮，用一段导线的两端接触a、b两点时两小灯泡都不亮；接触b、c两点时，两小灯泡也不亮；接触c、d两点时，两小灯泡都亮。对此，下列判断中可能的是（　　）
A．小灯泡L1断路 B．小灯泡L2断路
C．开关S断路 D．小灯泡L2短路
4．如图甲所示，验电器A带负电，B不带电。用带有绝缘手柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），金属棒中（　　）
A．电流方向由A到B B．电流方向由B到A
C．有电流但方向无法确定 D．始终无电流
5．如图所示，要使灯泡L1和L2组成并联电路，应（　　）
A．只闭合S2 B．只闭合S3
C．只闭合S1和S3 D．只闭合S2和S3
6．如图所示的电蚊拍，具有灭蚊和照明等功能．当开关S1闭合，S2断开时，只有灭蚊网通电起到灭蚊作用；当开关S1和S2都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明的作用．下列电路设计符合这种要求的是（　　）
A． B．
C． D．

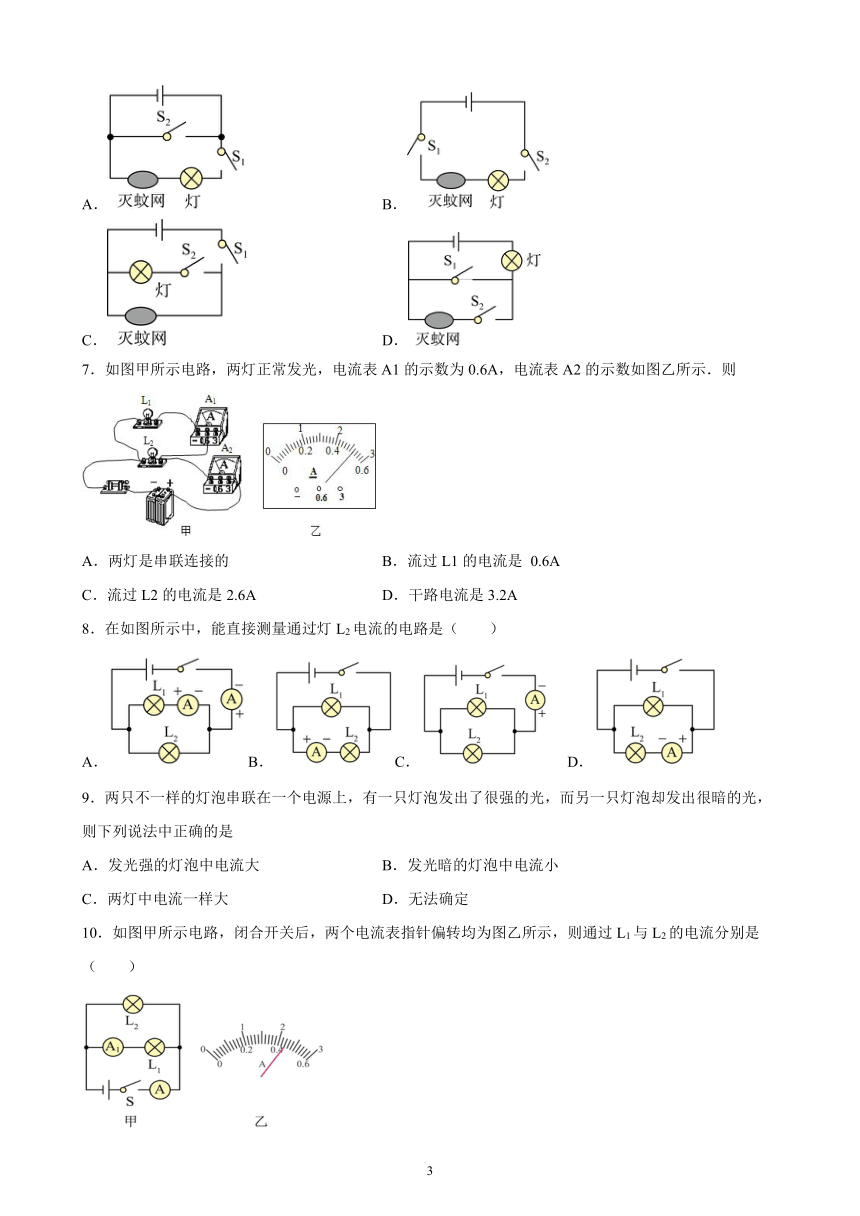

7．如图甲所示电路，两灯正常发光，电流表A1的示数为0.6A，电流表A2的示数如图乙所示．则
A．两灯是串联连接的 B．流过L1的电流是 0.6A
C．流过L2的电流是2.6A D．干路电流是3.2A
8．在如图所示中，能直接测量通过灯L2电流的电路是（　　）
A．B．C． D．
9．两只不一样的灯泡串联在一个电源上，有一只灯泡发出了很强的光，而另一只灯泡却发出很暗的光，则下列说法中正确的是
A．发光强的灯泡中电流大 B．发光暗的灯泡中电流小
C．两灯中电流一样大 D．无法确定
10．如图甲所示电路，闭合开关后，两个电流表指针偏转均为图乙所示，则通过L1与L2的电流分别是（　　）
A．2.2A 0.44A B．1.76A 0.4A
C．0.44A 1.76A D．0.42A 2.2A
二、填空题
11．在空中飞行的飞机，因与空气发生了摩擦发生电子得失的现象，其中空气中氧分子得到电子带负电，飞机则带___________ 电。如果在着陆过程中没有将静电放掉，当地勤人员接近时，可能危及生命，所以飞机的特殊轮胎常用___________ （选填 “导体”或“绝缘体”）材料做成，从而避免造成危害。
12．由于独有的特性，石墨烯被称为“神奇材料”，石墨烯锂电池被称为“超级电池”，科学家甚至预言其将“彻底改变21世纪”． 作为石墨烯生产原料的石墨是________（填“半导体”、“导体”或“绝缘体”）；相对于“超级电池”，普通蓄电池充电时能量转化过程为________．
13．恐怖分子在公共场所安装了定时炸弹，其引爆装置如图所示，起爆前定时开关S是闭合的，当设定起爆时间一到，定时开关S会自动断开。为使引爆装置停止工作，拆弹专家应在图中___________（填“a”或“b”）处剪断导线。拆除前起爆器上___________（填“有”或“没有”）电流通过。
14．如图所示是电扇中的一个自动保护装置：当电扇不慎被碰发生倾斜或倾倒时，小球就会滚向一侧使电路______（选填“断开”或“闭合”），起到保护电扇的作用，这个保护装置在电扇电路中的作用相当于______。
15．如图所示，A、B、C、D是四个接线柱，要使、并联，应用导线分别连接 ________ 两接线柱和连接 _______ 两接线柱。

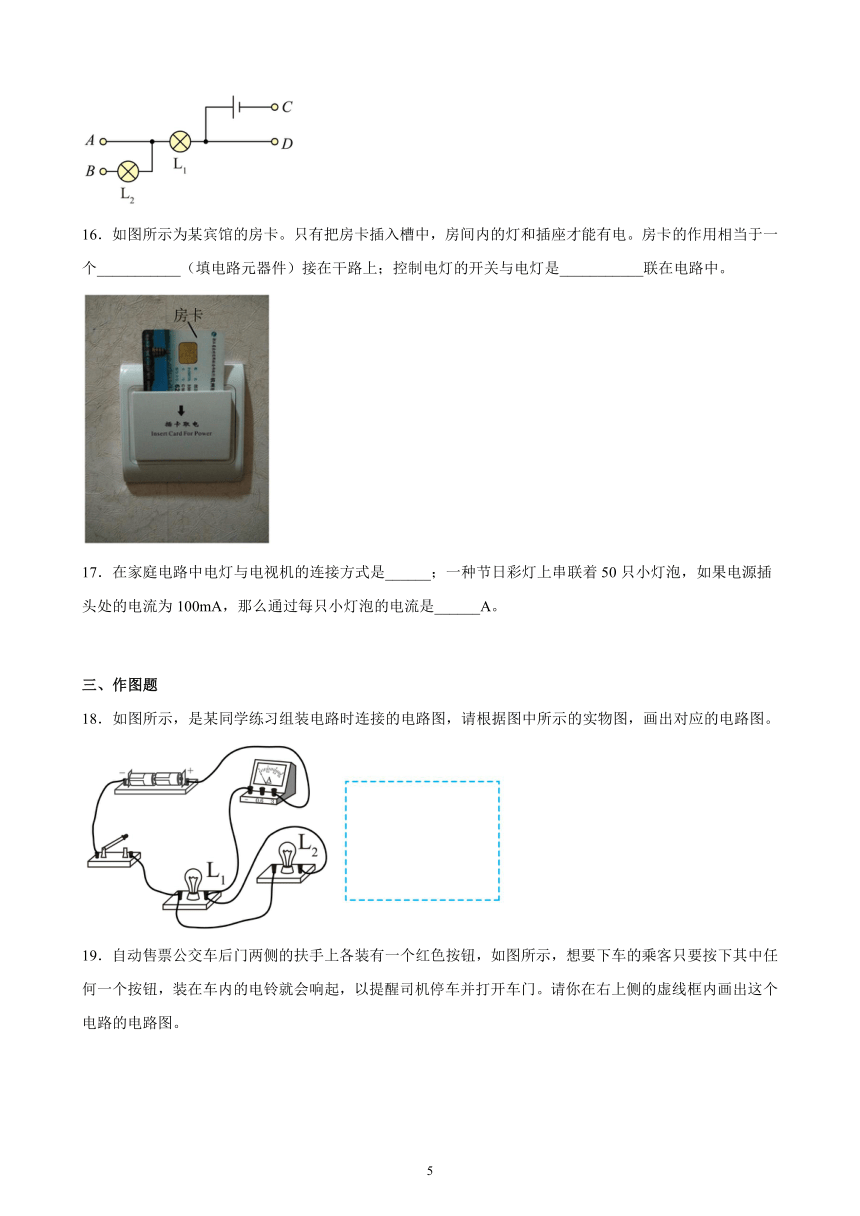

16．如图所示为某宾馆的房卡。只有把房卡插入槽中，房间内的灯和插座才能有电。房卡的作用相当于一个___________（填电路元器件）接在干路上；控制电灯的开关与电灯是___________联在电路中。
17．在家庭电路中电灯与电视机的连接方式是______；一种节日彩灯上串联着50只小灯泡，如果电源插头处的电流为100mA，那么通过每只小灯泡的电流是______A。
三、作图题
18．如图所示，是某同学练习组装电路时连接的电路图，请根据图中所示的实物图，画出对应的电路图。
19．自动售票公交车后门两侧的扶手上各装有一个红色按钮，如图所示，想要下车的乘客只要按下其中任何一个按钮，装在车内的电铃就会响起，以提醒司机停车并打开车门。请你在右上侧的虚线框内画出这个电路的电路图。
20．请在图中用笔画线代替导线连接电路。要求：两灯并联，开关S同时控制两盏灯泡，电流表测L1电流。
21．如图所示实物电路，当开关都闭合后，会出现短路现象。只改动一根导线，使两灯并联，开关S控制干路，S1控制灯L1。在需改动的线上打“×”，用笔画出正确接法。
四、实验题
22．在“连接串联电路”的实验中，实验电路图如图甲所示。
（1）在连接如图甲电路的过程中，下列几点要求中没有必要的是 _____。
A．连接完毕对照电路图仔细检查电路，确认无误再闭合开关
B．按照电路图连接电路的过程中，开关应是断开的
C．每处接线必须接牢
D．必须从电池的正极开始依次连接开关S、L1、L2、电池负极
（2）连接好电路后闭合开关S，小张发现两个灯泡都不亮，于是小张将一根导线接在灯L1两端，发现灯L2发光，然后再将导线接在灯L2两端，发现灯L1不发光，则故障可能是 _____。
A．L1灯丝断了
B．L1短路
C．L2灯丝断了
D．L2短路
（3）排除好故障后，闭合开关，两灯都亮，小张想要测量电路中的电流，误将电流表与L2并联，闭合开关S，可能出现的现象是 _____。
A．L1、L2都发光
B．L1发光、L2不发光
C．L1不发光、L2发光
D．L1、L2都不发光
（4）如图乙所示，若要将该电路组成并联电路，小张需要把导线b的另一端接到电路中的______（填下列选项）。
A．A点
B．C点
C．E点
D．F点
23．如图甲是小丽和小孟同学探究并联电路的电流规律的电路图。
（1）开关闭合前，小丽同学发现电流表A的指针在零刻度线左端，如图乙所示，其原因是_______（选填“A”或“B”）；
A．电流表没调零 B．电流表正负接线柱接反了
（2）他们把电流表A纠正后，闭合开关进行实验、两灯都发光，电流表A与电流A2的指针所指位置均为如图丙所示，则通过L1的电流为___________A；
（3）根据所测的实验数据，他们得出了如下的实验结论：并联电路中，___________；
（4）实验中，我们都要进行多次测量。以下实验中，与“探究并联电路电流特点”进行多次测量的目的不相同的是___________。
A探究电流与电压的关系 B探究杠杆的平衡条件 C刻度尺测物体的长度
参考答案：
1．D
【解析】AB．摩擦的方法使头发与气球里的电子发生转移，从而使头发与气球带异种电荷；不是创造了电荷，也不是分子发生转移，故AB错误；
CD．两只相同的气球在头发上摩擦后，头发与气球因为相互摩擦而带异种电荷；两只相同的气球带的是同种电荷，由于同种电荷相互排斥，所以这种现象与验电器的工作原理相同，故C错误；D正确。
2．D
【解析】A．用丝绸摩擦过的玻璃棒带正电荷，故A错误；
B．丝绸与玻璃棒a摩擦过程中并没有创造出新电荷，而是电荷发生了转移，故B错误；
C．玻璃棒a带正电荷，是由于失去部分电子形成的，当a、b接触时，b上的一些电子转移到a上，瞬时电流方向a→b，故C错误；
D．玻璃棒a和金属球b接触时，金属球b和两片金属箔均带上和a相同种电荷，即正电荷，两片金属箔由于同种电荷相互排斥而张开，故D正确。
故选D。
3．C
【解析】由电路图可知，两灯泡并联，闭合开关S时，小灯泡L1、L2都不亮，说明两灯泡都发生了短路或者电路某处发生了断路。假设该电路中两灯泡都被短路，则电源短路，接触c、d两点时，两小灯泡也不会亮，故假设不成立。所以电路只能是某处存在断路，用一段导线的两端接触a、b两点时两小灯泡都不亮，说明在ab之外存在断路；接触b、c两点时，两小灯泡也不亮，说明在bc之外存在断路；接触c、d两点时，两小灯泡都亮，说明在cd之间存在断路。
故选C。
4．B
【解析】根据题意知道，验电器A带负电，B不带电，所以，当用带有绝缘手柄的金属棒把验电器A、B两金属球连接起来的瞬间，A中多余的负电荷将向B移动，使B也带上负电荷。又因为电流的方向与负电荷定向移动的方向相反，所以电流的方向为由B到A，故B符合题意。
故选B。
5．C
【解析】A．只闭合时，电路是开路，与两个灯泡均不发光，故A错误；
B．只闭合时，只有灯亮，不亮，故B错误；
C．只闭合和时，两灯都亮，且并联，故D正确；
D．只闭合和时，灯L1被短路，电路中只有L2亮，故C错误。
故选C。
6．C
【解析】AB．根据题意可以知道，灭蚊网和灯泡工作时互不影响，因此属于并联，AB选项中灭蚊网和灯串联，故AB不符合题意；
C．图中S1闭合,S2断开时，灯泡亮，灭蚊网不工作，不符合题意；
D．图中S1闭合,S2断开时,只有灭蚊网通电起到灭蚊作用;当开关S1和S2都闭合时，灭蚊网与灯都通电同时工作，符合题意．
【点睛】串联电路的特点是各用电器之间相互影响，并联电路的特点是互不影响．再根据开关的作用来判断符合要求的电路图．
7．B
【解析】解答：
(1)由电路图可知,两灯泡并联,电流表A1测L1支路的电流,电流表A2测干路电流，故A错误．
(2)因为并联电路中干路电流等于各支路电流之和,即干路电流大于任意支路的电流,而从电流表指针偏转位置来看,A2偏转的比A1读数还小，所以电流表A1的量程为0 0.6A，流过L1的电流为0.6A，故B正确；(3)电流表A2的量程为0 3A，分度值为0.1A，示数I＝2.6A，干路电流为2.6A，故D错误；(4)由于并联电路电流规律：I＝I1+I2，故通过灯L2的电流：I2＝I I1＝2.6A 0.6A＝2A，故C错误．
故选B.
【点睛】由电路图可知，两灯泡并联，电流表A1测L1支路的电流，电流表A2测干路电流，根据并联电路的电流特点和电流表指针的位置确定两电流表的量程并根据分度值读出示数，根据并联电路的电流特点求出通过灯L2的电流．
8．B
【解析】A．电流表在连入电路时，应与被测用电器串联；电流从电流表的正接线柱流入，负接线柱流出；图中，一个电流表是位于干路中测干路电流，另一个电流表与L1串联，测量L1的电流，故A不符合题意；
B．图中，电流表是位于灯L2的支路中，且正负接线柱接法正确，故B符合题意；
C．图中，电流表是位于干路中测干路电流，故C不符合题意；
D．图中，电流表是位于灯L2的支路中，但正负接线柱接反了，故D不符合题意。
故选B。
9．C
【解析】两个灯泡串联接在电源上,由串联电路的特点知,流过它们的电流相等;它们的亮度不同是由它们的实际功率不同(或电阻不同)造成的．故选C.
10．C
【解析】两灯并联，电流表A1测L1的电流，电流表A测干路的电流，根据并联电路电流的规律，干路电流大于支路电流，因两个电流表指针偏转均为图乙所示，故A选用大量程，分度值为0.1A，电流为2.2A；A1选用小量程，分度值为0.02A，电流为0.44A，即通过L1的电流为0.44A，根据并联电路电流的规律，通过L2的电流是
I2=I-I1=2.2A-0.44A=1.76A
故ABD不符合题意，C符合题意。
故选C。
11． 正 导体
【解析】[1]在空中飞行的飞机，因与空气发生了摩擦，其中空气中氧分子得到电子带负电，飞机失去电子带正电。
[2]如果在着陆过程中没有将静电放掉，当地勤人员接近时，可能危及生命，所以飞机的特殊轮胎常用导体材料做成，从而避免造成危害。
12． 导体 电能转化为化学能
【解析】作为石墨烯生产原料的石墨善于导电，因此是导体；普通蓄电池充电时能量转化过程为电能转化为化学能，在作为电源使用时，再将化学能转化为电能．
点睛：了解导体和绝缘体、半导体的区别，从而做出判断．知道普通蓄电池为化学电池，从而判断其充电时的能量转化．
13． a 没有
【解析】[1][2]由图可知，此时起爆器被导线b短路，没有电流通过起爆器，所以起爆器不工作；当设定起爆时间一到，定时开关断开，有电流通过引爆装置而发生爆炸；如果剪断a处导线，则电路处于断路状态，爆炸装置不工作。
14． 断开 开关
【解析】[1]由图中可知，当电扇不慎被碰发生倾斜或倾倒时，小球会滚向一侧，此时两金属片之间会出现空隙而使得电路断开。
[2]由题意可知，该保护装置能控制电路的通断状态，故该保护装置在电扇电路中的作用相当于开关。
15． BD AC
【解析】[1][2]分别连接BD和AC，这样电流从正极出发后会分别通过两盏灯泡，最后回到电源的负极，两个灯泡之间互不影响。
16． 开关 串
【解析】[1]房卡可以控制房间内的灯和插座，不插入插槽中，所有房间内的灯和插座都不工作，所以房卡相当干路上的开关。
[2]控制电灯的开关与电灯串联，开关的闭合与断开分别控制着电灯的亮与灭。
17． 并联 0.1
【解析】[1]在家庭电路中电灯、电视机能够独立工作，互不影响，它们是并联的。
[2]因为小灯泡是串联的，所以在该电路中，各处电流都相等，即通过每一只小灯泡的电流和电源插头处的电流都相等，都为100mA＝0.1A。
18．
【解析】首先根据电流流向分析电路的结构为：L1、L2串联，电流表测干路电流；画电路图时先画出一个由电源、电流表、L1和开关构成的基本闭合回路，再将L2并联在L1的两端即可，如图所示
19．
【分析】根据“乘客只要按下任何一个按钮，电铃就会响起”结合串并联电路特点判断两个开关的连接方式。
【解析】只要按下任何一个按钮，电铃就会响起，说明这两个开关互不影响，是并联的；如图所示：
20．
【解析】两灯并联，开关S同时控制两盏灯泡，故开关应接在干路上，电流从电源正极流出后，应分为两支，分别通过两盏灯泡后再汇合回到电源负极，电流应从电流表的正极流入，负极流出，连接如下图所示：
21．
【解析】闭合两个开关，电流会经导线、两个开关回到电源的负极，会出现短路现象烧坏电源；使两灯并联，开关S控制干路，S1控制灯L1，将开关S右侧接线柱和开关S1右侧接线柱连接的导线改接到L1的右侧接线柱，如下图所示：
22． D A B D
【解析】（1）[1] A．为了保护电路元件，按照电路图连接电路的过程中，开关应该是断开的，故A不符合题意；
B．连接完毕对照电路图仔细检查电路，确认无误后再闭合开关，故B不符合题意；
C．每处线都必须接牢，否则会接触不良，故C不符合题意；
D．连接图甲电路时，只要按一定顺序把各元件接入电路即可，没有必要从电池的正极开始依次连接开关S、L1、L2、电池负极，故D符合题意；
故选D。
（2）[2]闭合开关时两灯均不亮，说明电路中某处断路，或是两灯均短路；用导线先并联在L1两端时，发现L2亮，灯L1不亮，说明电路通路，两灯泡不可能短路，L2不可能断路；同时因导线与灯L2并联，两灯均不亮，说明灯L1不可能短路，故只能为灯L1发生了断路，故A符合题意，BCD不符合题意。
故选A。
（3）[3]实验过程中，误将电流表与L2并联，闭合开关S，这个灯L2会短路，不发光，但L1与电源连通，会看到小灯泡L1亮，故A符合题意，BCD不符合题意。
故选A。
（4）[4] A．若接A点，电路中无电流，属于断路，故A不符合题意；
BC．若接C或E点，则会造成电源短路，不允许，故BC不符合题意；
D．将用电器并列接在电源两点间的连接方法叫并联，为了形成并联电路，小强需要把导线b的另一端连接到电路中的F，故D符合题意。
故选D。
23． A 0.96 干路电流等于各支路的电流之和 C
【解析】（1）[1]如图乙知，开关闭合前，电流表A的指针反向偏转，是电流表还没调零，因为还没接通电路，不会是由于电流表正负接线柱接反造成的。故A符合题意，B不符合题意。
故选A。
（2）[2]由图甲知，闭合开关后，两灯并联在电路中，电流表A测干路电流，A1测灯L1的电流，A2测灯L2的电流，而A与A2的指针偏转相同，据并联电路的电流特点知，A所选的是大量程，对应的分度值为0.1A，A2所选的小量程，对应的分度值为0.02A，由图丙知，A的示数，即干路的电流为1.2A，A2的示数，即通过L2的电流为0.24A，那么通过L1的电流
I1=I-I2=1.2A-0.24A=0.96A
（3）[3]根据实验数据知，在并联电路中，干路的电流等于各支路的电流之和。
（4）[4]在本实验中，进行多次测量的目的是避免实验结论的偶然性，寻找更普遍的实验规律。
A．在探究电流与电压的关系时，进行多次测量的目的是寻找普遍的规律，故A不符合题意；
B．探究杠杆的平衡条件，进行多次测量的目的是寻找普遍规律，故B不符合题意；
C．刻度尺测物体的长度，进行多次测量的目的是通过求平均值来减小实验误差，故C符合题意。
故选C。
