第十九章 生活用电 复习题 2022-2023学年人教版物理九年级（四川地区）（含答案）

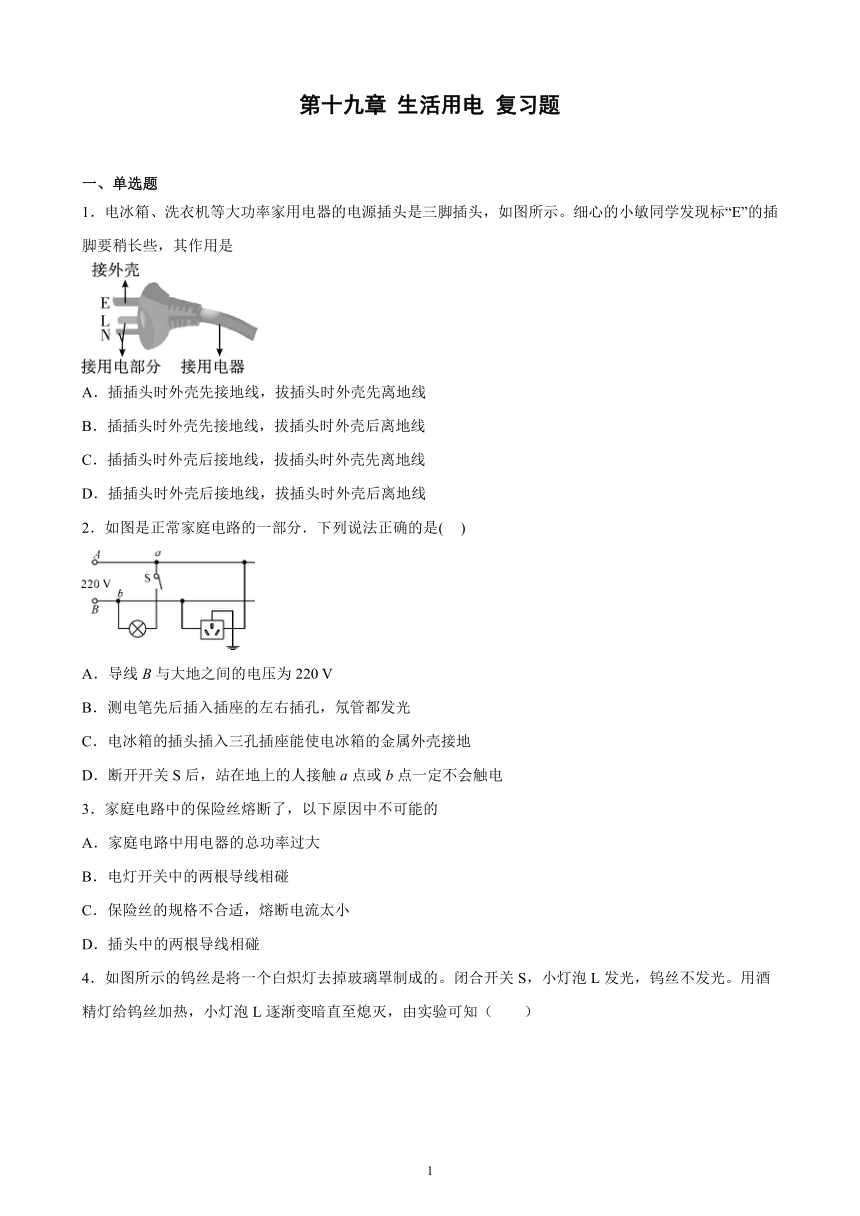

第十九章 生活用电 复习题
一、单选题
1．电冰箱、洗衣机等大功率家用电器的电源插头是三脚插头，如图所示。细心的小敏同学发现标“E”的插脚要稍长些，其作用是
A．插插头时外壳先接地线，拔插头时外壳先离地线
B．插插头时外壳先接地线，拔插头时外壳后离地线
C．插插头时外壳后接地线，拔插头时外壳先离地线
D．插插头时外壳后接地线，拔插头时外壳后离地线
2．如图是正常家庭电路的一部分．下列说法正确的是( )
A．导线B与大地之间的电压为220 V
B．测电笔先后插入插座的左右插孔，氖管都发光
C．电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地
D．断开开关S后，站在地上的人接触a点或b点一定不会触电
3．家庭电路中的保险丝熔断了，以下原因中不可能的
A．家庭电路中用电器的总功率过大
B．电灯开关中的两根导线相碰
C．保险丝的规格不合适，熔断电流太小
D．插头中的两根导线相碰

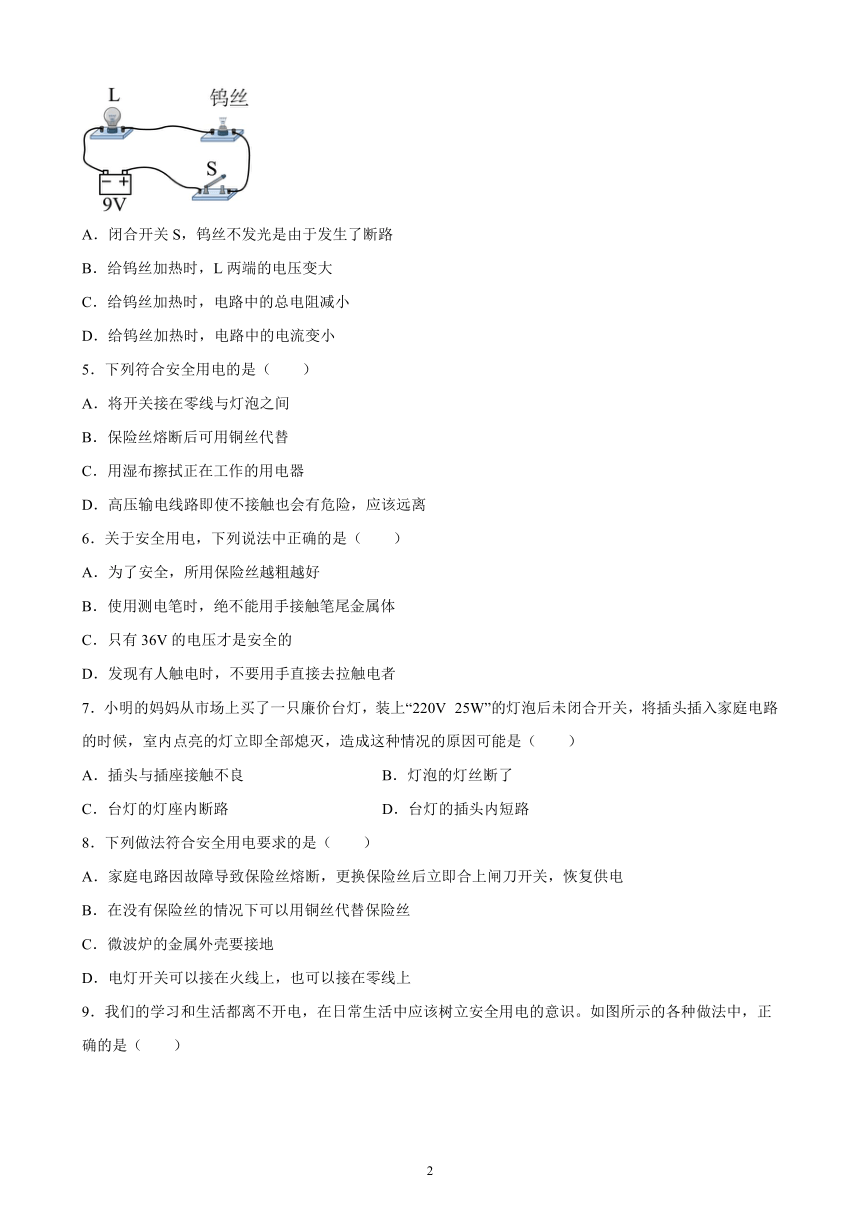

4．如图所示的钨丝是将一个白炽灯去掉玻璃罩制成的。闭合开关S，小灯泡L发光，钨丝不发光。用酒精灯给钨丝加热，小灯泡L逐渐变暗直至熄灭，由实验可知（　　）
A．闭合开关S，钨丝不发光是由于发生了断路
B．给钨丝加热时，L两端的电压变大
C．给钨丝加热时，电路中的总电阻减小
D．给钨丝加热时，电路中的电流变小
5．下列符合安全用电的是（　　）
A．将开关接在零线与灯泡之间
B．保险丝熔断后可用铜丝代替
C．用湿布擦拭正在工作的用电器
D．高压输电线路即使不接触也会有危险，应该远离
6．关于安全用电，下列说法中正确的是（　　）
A．为了安全，所用保险丝越粗越好
B．使用测电笔时，绝不能用手接触笔尾金属体
C．只有36V的电压才是安全的
D．发现有人触电时，不要用手直接去拉触电者
7．小明的妈妈从市场上买了一只廉价台灯，装上“220V 25W”的灯泡后未闭合开关，将插头插入家庭电路的时候，室内点亮的灯立即全部熄灭，造成这种情况的原因可能是（　　）
A．插头与插座接触不良 B．灯泡的灯丝断了
C．台灯的灯座内断路 D．台灯的插头内短路
8．下列做法符合安全用电要求的是（　　）
A．家庭电路因故障导致保险丝熔断，更换保险丝后立即合上闸刀开关，恢复供电
B．在没有保险丝的情况下可以用铜丝代替保险丝
C．微波炉的金属外壳要接地
D．电灯开关可以接在火线上，也可以接在零线上

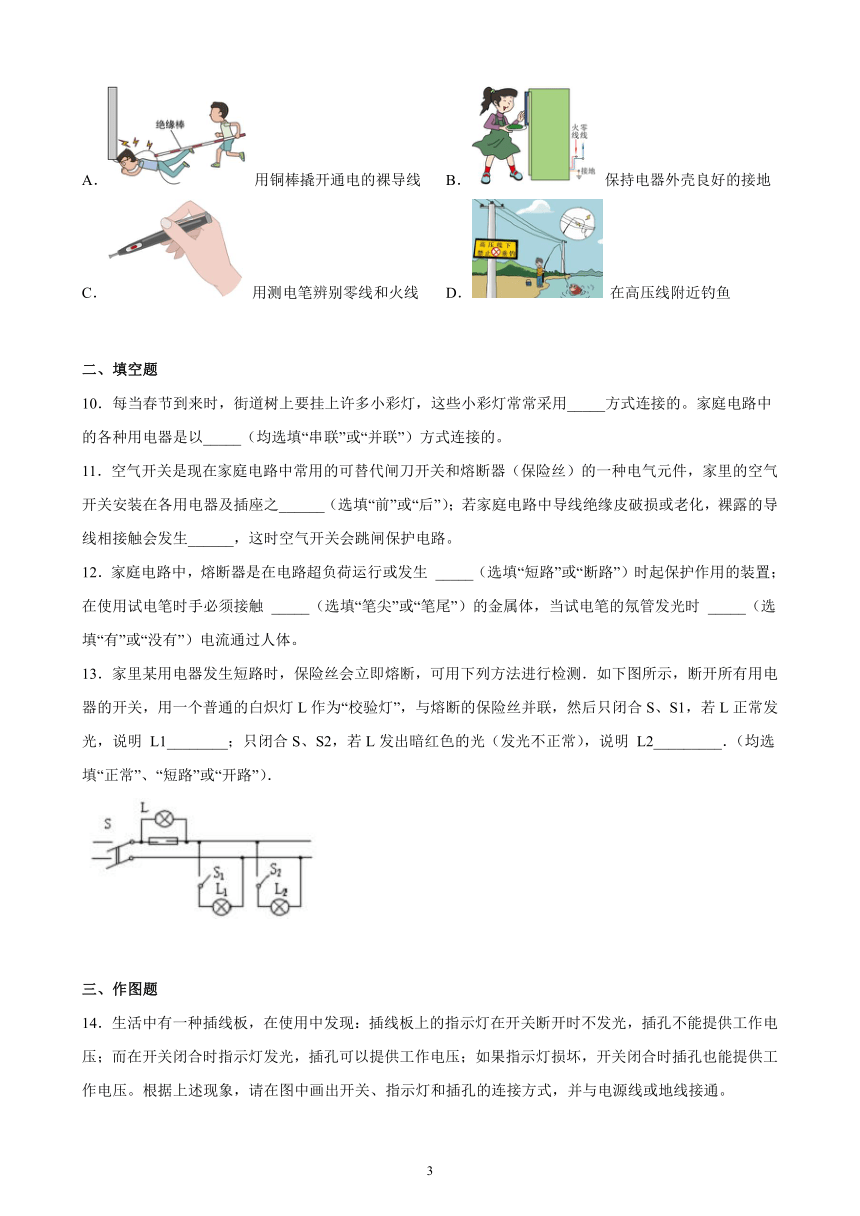

9．我们的学习和生活都离不开电，在日常生活中应该树立安全用电的意识。如图所示的各种做法中，正确的是（　　）
A． 用铜棒撬开通电的裸导线 B． 保持电器外壳良好的接地
C． 用测电笔辨别零线和火线 D． 在高压线附近钓鱼
二、填空题
10．每当春节到来时，街道树上要挂上许多小彩灯，这些小彩灯常常采用_____方式连接的。家庭电路中的各种用电器是以_____（均选填“串联”或“并联”）方式连接的。
11．空气开关是现在家庭电路中常用的可替代闸刀开关和熔断器（保险丝）的一种电气元件，家里的空气开关安装在各用电器及插座之______（选填“前”或“后”）；若家庭电路中导线绝缘皮破损或老化，裸露的导线相接触会发生______，这时空气开关会跳闸保护电路。
12．家庭电路中，熔断器是在电路超负荷运行或发生 _____（选填“短路”或“断路”）时起保护作用的装置；在使用试电笔时手必须接触 _____（选填“笔尖”或“笔尾”）的金属体，当试电笔的氖管发光时 _____（选填“有”或“没有”）电流通过人体。
13．家里某用电器发生短路时，保险丝会立即熔断，可用下列方法进行检测．如下图所示，断开所有用电器的开关，用一个普通的白炽灯L作为“校验灯”，与熔断的保险丝并联，然后只闭合S、S1，若L正常发光，说明 L1________；只闭合S、S2，若L发出暗红色的光（发光不正常），说明 L2_________．（均选填“正常”、“短路”或“开路”）．
三、作图题
14．生活中有一种插线板，在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。根据上述现象，请在图中画出开关、指示灯和插孔的连接方式，并与电源线或地线接通。

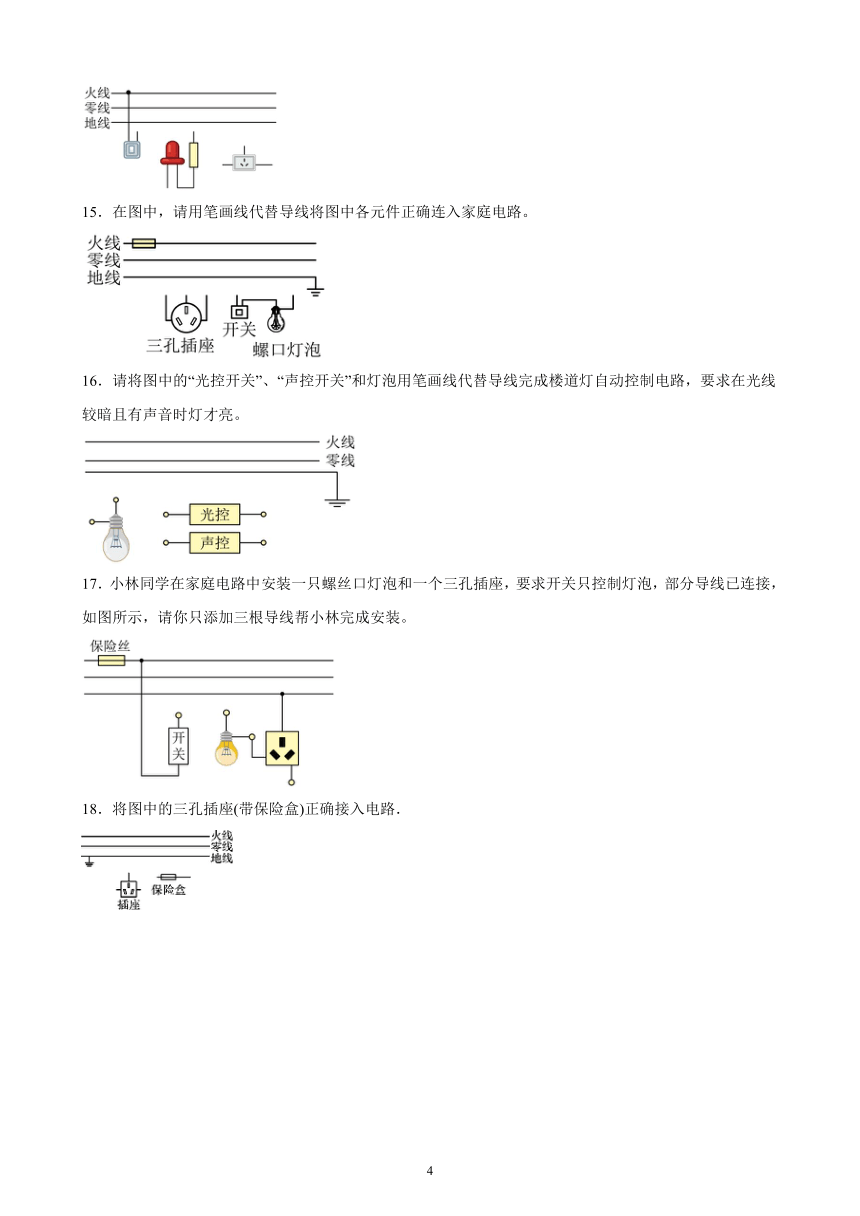

15．在图中，请用笔画线代替导线将图中各元件正确连入家庭电路。
16．请将图中的“光控开关”、“声控开关”和灯泡用笔画线代替导线完成楼道灯自动控制电路，要求在光线较暗且有声音时灯才亮。
17．小林同学在家庭电路中安装一只螺丝口灯泡和一个三孔插座，要求开关只控制灯泡，部分导线已连接，如图所示，请你只添加三根导线帮小林完成安装。
18．将图中的三孔插座(带保险盒)正确接入电路．

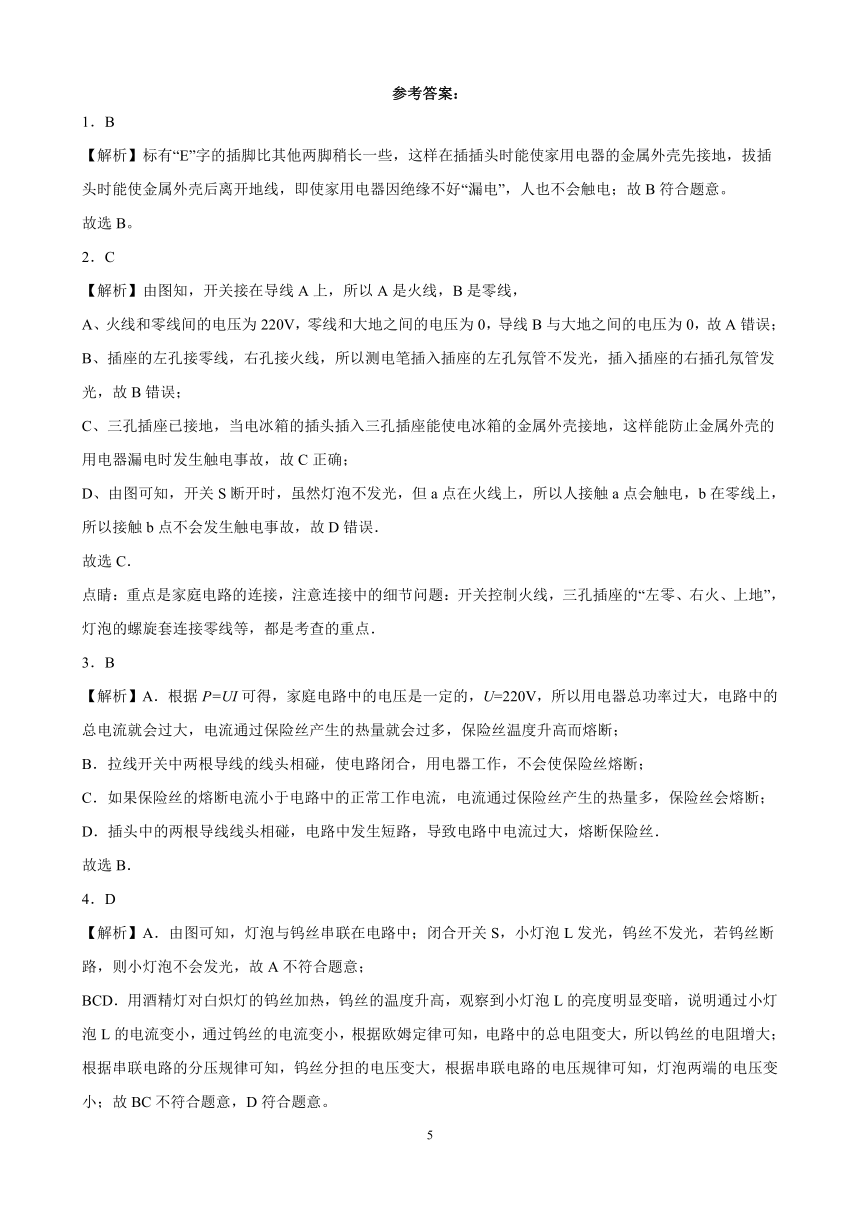

参考答案：
1．B
【解析】标有“E”字的插脚比其他两脚稍长一些，这样在插插头时能使家用电器的金属外壳先接地，拔插头时能使金属外壳后离开地线，即使家用电器因绝缘不好“漏电”，人也不会触电；故B符合题意。
故选B。
2．C
【解析】由图知，开关接在导线A上，所以A是火线，B是零线，
A、火线和零线间的电压为220V，零线和大地之间的电压为0，导线B与大地之间的电压为0，故A错误；
B、插座的左孔接零线，右孔接火线，所以测电笔插入插座的左孔氖管不发光，插入插座的右插孔氖管发光，故B错误；
C、三孔插座已接地，当电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地，这样能防止金属外壳的用电器漏电时发生触电事故，故C正确；
D、由图可知，开关S断开时，虽然灯泡不发光，但a点在火线上，所以人接触a点会触电，b在零线上，所以接触b点不会发生触电事故，故D错误．
故选C．
点睛：重点是家庭电路的连接，注意连接中的细节问题：开关控制火线，三孔插座的“左零、右火、上地”，灯泡的螺旋套连接零线等，都是考查的重点．
3．B
【解析】A．根据P=UI可得，家庭电路中的电压是一定的，U=220V，所以用电器总功率过大，电路中的总电流就会过大，电流通过保险丝产生的热量就会过多，保险丝温度升高而熔断；
B．拉线开关中两根导线的线头相碰，使电路闭合，用电器工作，不会使保险丝熔断；
C．如果保险丝的熔断电流小于电路中的正常工作电流，电流通过保险丝产生的热量多，保险丝会熔断；
D．插头中的两根导线线头相碰，电路中发生短路，导致电路中电流过大，熔断保险丝．
故选B．
4．D
【解析】A．由图可知，灯泡与钨丝串联在电路中；闭合开关S，小灯泡L发光，钨丝不发光，若钨丝断路，则小灯泡不会发光，故A不符合题意；
BCD．用酒精灯对白炽灯的钨丝加热，钨丝的温度升高，观察到小灯泡L的亮度明显变暗，说明通过小灯泡L的电流变小，通过钨丝的电流变小，根据欧姆定律可知，电路中的总电阻变大，所以钨丝的电阻增大；根据串联电路的分压规律可知，钨丝分担的电压变大，根据串联电路的电压规律可知，灯泡两端的电压变小；故BC不符合题意，D符合题意。
故选D。
5．D
【解析】A．将开关接在零线和电灯之间，断开开关时，不能切断火线，容易发生触电事故，不符合安全用电，故A不符合题意；
B．保险丝的材料是电阻率较大而熔点较低的铅锑合金，在电流过大时熔断，自动切断电路，起到保护作用；铜导线的熔点很高，当电流过大时，不能熔断起不到保护作用，容易引起火灾，不符合安全用电，故B不符合题意；
C．生活用水是导体，用湿布擦拭正在工作的用电器，可能会因湿布导电而发生触电事故，不符合安全用电，故C不符合题意；
D．安全用电要求不接触低压带电体，不靠近高压带电体，所以高压输电线路即使不接触也会有危险，应该远离，符合安全用电，故D符合题意。
故选D。
6．D
【解析】A．保险丝是为了防止电流过大或电路中发生短路而起保护作用的，若熔丝过粗则起不到应有的保护作用，故A错误；
B．使用测电笔时，应用手接触笔尾金属体，笔尖接触电线，故B错误；
C．对人体的安全电压是不高于36V，所以低于此电压的应该是安全电压，故C错误；
D．发现有人触电时，应立即切断电源或用木棍将火线挑开，绝不能直接用手去拉触电者，故D正确。
故选D。
7．D
【解析】AB．因为台灯和其它用电器并联，插头与插座接触不良或灯泡的灯丝断了，只能使本支路的灯（台灯）不亮，不能使其它的灯熄灭，故A、B错误；
C．台灯的插头内断路，只能使本支路的灯（台灯）不亮，不能使其它的灯熄灭，故C错误；
D．台灯的灯座内短路，当插头插入插座时，若闭合开关，会造成电源短路，使保险丝烧断或跳闸，使室内电灯立即全都熄灭，故D正确。
故选D。
8．C
【解析】A．家庭电路中保险丝熔断的原因是出现短路或用电器总功率过大造成的，因此在更换保险丝后应当检查电路故障的原因后再合上闸刀开关，恢复供电，故A不符合题意；
B．当用铜丝代替保险丝后，铜丝的熔点很高，温度即使升高到一定程度，它也不会自动熔断，起不到保护电路的作用，故B不符合题意；
C．微波炉的金属外壳一定要接地，以防用电器外壳带电，会危及人身安全，故C符合题意；
D．开关要接在火线和电灯之间，这样既能控制电灯，又能避免触电事故的发生，故D不符合题意。
故选C。
9．B
【解析】A．发现有人触电时，应尽快切断电源或用干木棍挑开电线让触电者尽快脱离开电源，再实行救治措施，而铜棒是导体，用铜棒挑开通电的裸导线会发生触电，故A错误；
B．大功率或带有金属外壳的用电器，其金属外壳一定要接地，以防用电器外壳带电，会危及人身安全，故B正确；
C．在使用测电笔时，应用手接触笔尾的金属体，用笔尖接触导线，当测电笔的氖管发光，则说明接触的是火线，当氖管不亮时，说明接触的是零线；用测电笔时手不接触笔尾金属体，测电笔不起作用，故C错误；
D．在高压线附近钓鱼，非常容易发生触电事故，故D错误。
故选B。
10． 串联 并联
【解析】[1]由串联电路各用电器工作特点知，当拆下一个小彩灯时，其他所有小彩灯都不能工作，所以节日小彩灯是串联的。
[2]由并联电路各用电器工作特点知，家庭电路中的各种用电器能独立工作，所以家庭电路中的各种用电器是并联的。
11． 前 短路
【解析】[1]由空气开关的作用可知，它可替代闸刀开关和熔断器，是电路的总保护开关，因此应安装在各用电器及插座之前。
[2]若家庭电路中导线绝缘皮破损或老化，裸露的导线相接触会发生短路，这时空气开关会跳闸保护电路。
12． 短路 笔尾 有
【解析】[1]当电路超负荷运行（即过载）或者发生短路时，电路中的电流就会很大，超过了熔断器允许通过的最大电流，则熔断器将会熔断起到对电路的保护作用。
[2][3]使用试电笔时，手须接触笔尾的金属体，这样才能构成通路，使得氖管发光，氖管发光时，则表明有电流通过人体；但是不能接触笔尖，否则可能发生触电事故。
13． 短路 正常
【解析】因为家用电器工作电压为220V，所以若将一个普通的白炽灯L与那个熔断的熔丝并联，当只闭合S、S1时， L能正常发光，说明另一灯泡L1 没有分到电压，因为检验灯泡两端的电压应为220V，即此时一定是灯泡L1 发生了短路；若只闭合S、S2，发现校验灯发出暗红色的光 （发光不正常），说明校验灯电压应小于220V，即此时应该是检验灯泡与另一灯泡串联接在火线与零线之间，故该支路没有短路，说明 L2正常．
点睛：本题考查的是用校验灯检修家庭电路的故障，根据校验灯的三种状态可以快速得出电路是否存在故障．
14．
【解析】插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；由题知，如果指示灯损坏，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的。开关接在灯泡、插座和火线之间控制火线使用更安全。
由于指示灯的工作电压较小，所以需要给指示灯串联一个电阻来分担电源的电压。三孔插座的接法是左零右火上接地，如图所示：
15．
【解析】三线插座中左零右火中接地；开关和灯泡串联，开关接火线，灯泡接零线；如图所示：
。
16．
【解析】由题知，在光线较暗且有声音时灯才亮，声控开关和光控开关是串联的，火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故，能控制灯泡，又更安全，如图所示：
17．
【解析】火线进开关，再接入灯泡的顶端金属点，零线直接进入灯泡的螺旋套；三孔插座上孔接地线，左孔接零线，右孔接火线。如图所示：
18．
【解析】连接三孔插座，依据是“左零、右火、上地”；
只有一个保险盒时，保险丝应连接在火线上，这样一旦因为电流过大而烧断时，火线与插座断开，更安全，所以作图如下：
