第十六章 专题训练 画电路图 连接实物电路
1．如图所示，根据实物连接图画出相应的电路图。（要求作图规范）
2．根据图实物图画出电路图（画在右侧方框内）。
3．按照图所示的实物电路，请在右侧方框内画出对应的电路图。
4．如图所示的电路实物图，请根据实物图在方框内画出相应的电路图。
5．根据图实物图的连接方式，在图2虚线框中画出相应的电路图。

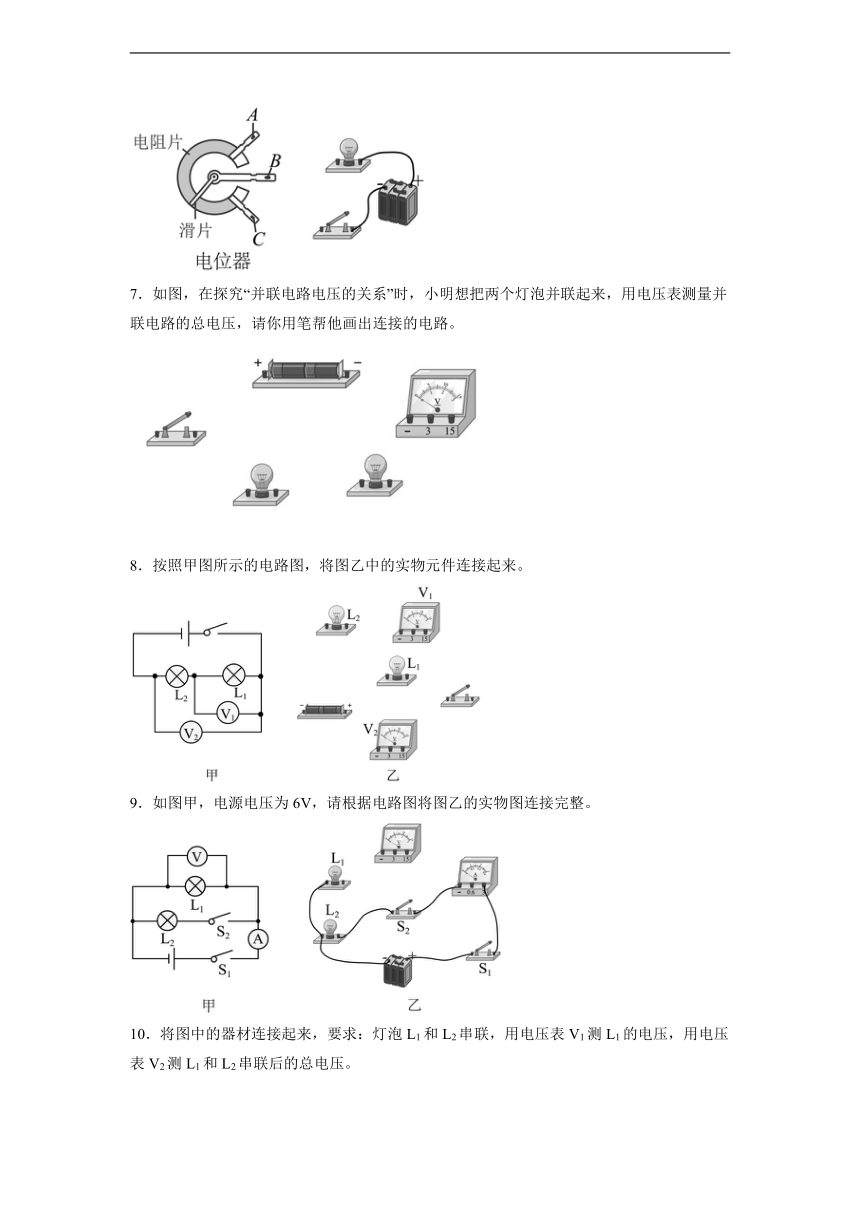

6．如图所示是电位器示意图，请在A、B、C三个接线柱中选择两个连入电路，要求顺时针旋转滑片时灯泡变亮。
7．如图，在探究“并联电路电压的关系”时，小明想把两个灯泡并联起来，用电压表测量并联电路的总电压，请你用笔帮他画出连接的电路。
8．按照甲图所示的电路图，将图乙中的实物元件连接起来。

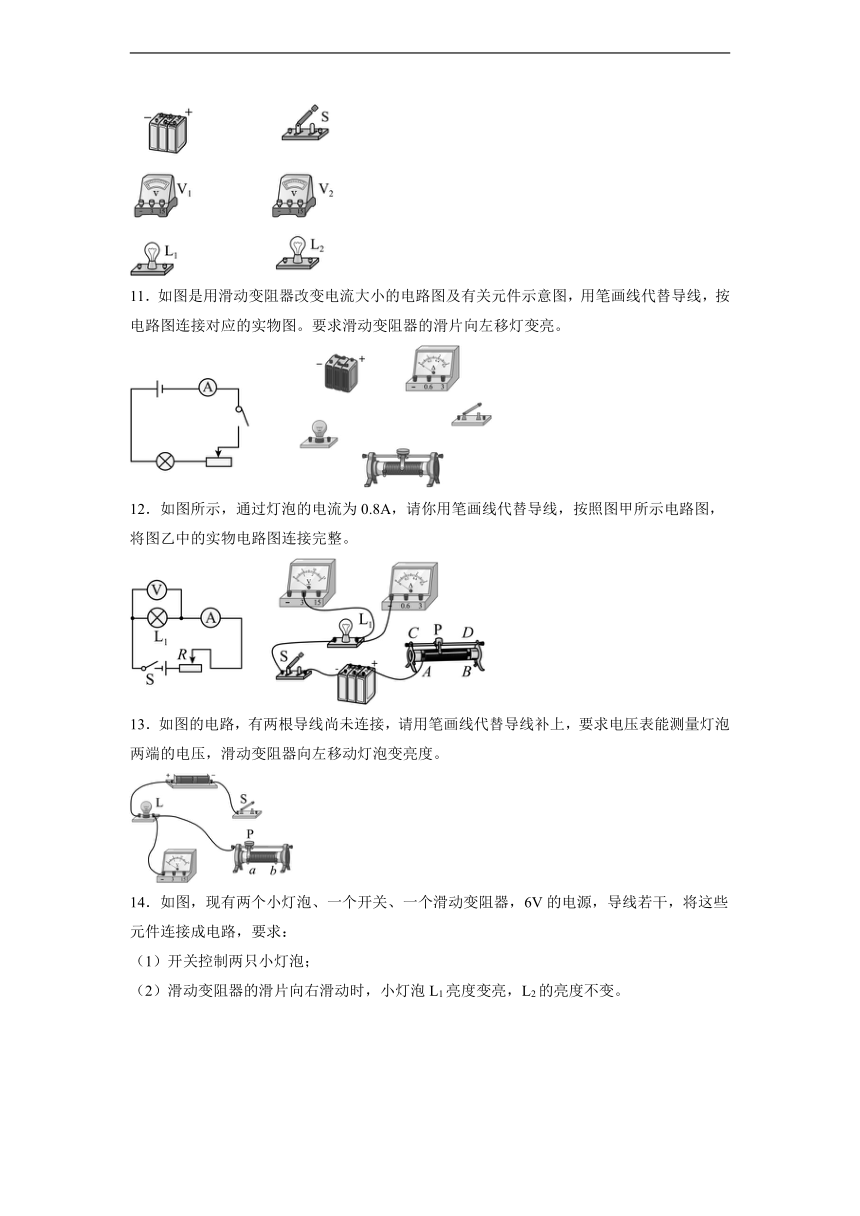

9．如图甲，电源电压为6V，请根据电路图将图乙的实物图连接完整。
10．将图中的器材连接起来，要求：灯泡L1和L2串联，用电压表V1测L1的电压，用电压表V2测L1和L2串联后的总电压。
11．如图是用滑动变阻器改变电流大小的电路图及有关元件示意图，用笔画线代替导线，按电路图连接对应的实物图。要求滑动变阻器的滑片向左移灯变亮。
12．如图所示，通过灯泡的电流为0.8A，请你用笔画线代替导线，按照图甲所示电路图，将图乙中的实物电路图连接完整。
13．如图的电路，有两根导线尚未连接，请用笔画线代替导线补上，要求电压表能测量灯泡两端的电压，滑动变阻器向左移动灯泡变亮度。
14．如图，现有两个小灯泡、一个开关、一个滑动变阻器，6V的电源，导线若干，将这些元件连接成电路，要求：
（1）开关控制两只小灯泡；
（2）滑动变阻器的滑片向右滑动时，小灯泡L1亮度变亮，L2的亮度不变。
15．根据电路图连接实物电路。
16．在图中的里填上适当的电表符号，使之成为正确的电路图。
17．请按如图中的电流方向，在虚线框内填入电池和电压表的符号，使电路成为正确的串联电路。
参考答案
1．
2．
3．
4．
5．
6．
7．
8．
9．
10．
11．
12．
13．
14．
15．
16．
17．
