九年级物理第十八章第2节《电功率》课时练习题（含答案）
一、单选题
1．下列家用电器的有关数据，最符合实际的是（　　）
A．电视遥控器的工作电流为1A B．洗衣机的工作电压为220V
C．电冰箱的工作电压为380V D．空调的待机功率为0.01W
2．如图所示，闭合开关S1，电灯L1、L2都能发光。再闭合开关S2，观察到灯泡的发光情况是（　　）
A．L1、L2都变亮 B．L1变亮、L2不亮
C．L1、L2都变暗 D．L1不亮、L2变亮
3．根据生活经验，你认为下列数据符合实际情况的是（　　）
A．人的正常体温约为23℃
B．教室里一盏日光灯正常发光的电流约为10A
C．电压力锅煮饭时的功率约为100W
D．大量事实表明：不高于36V的电压对人体是安全的
4．图甲所示的电路中，电源电压不变，R0为定值电阻，R为滑动变阻器。闭合开关，滑片P移动过程中，电压表示数随滑动变阻器阻值变化的关系如图乙所示。下列说法正确的是（　　）
A．电源电压为5V B．R的最大阻值为20Ω
C．R=10Ω时，其功率最大 D．R=15Ω时，电路消耗的功率为1.8W

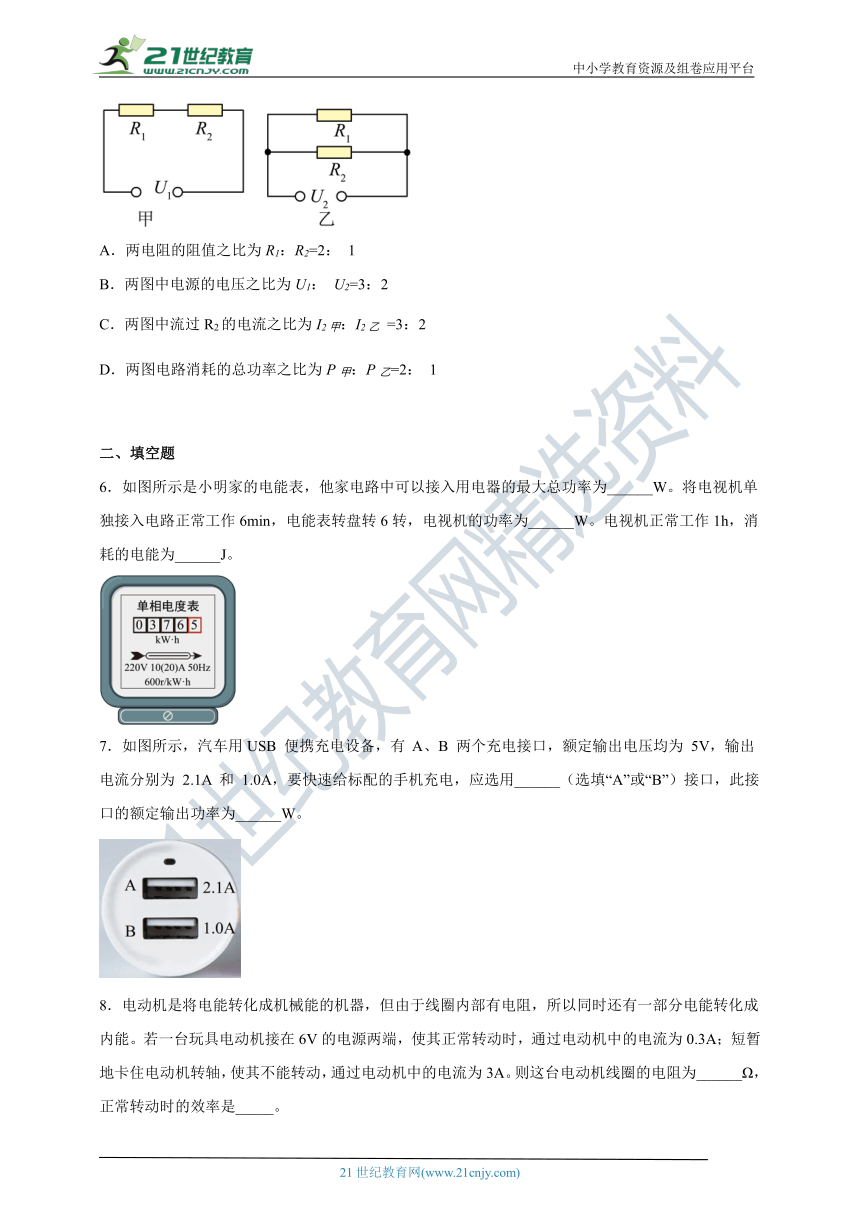

5．如图所示，将定值电阻R1、R2按甲、乙两图接在电压不同的电路中，已知两图中R1两端的电压相等，乙图中流过R1、R2的电流之比为2：1。下列说法中正确的是（　　）
A．两电阻的阻值之比为R1：R2=2： 1
B．两图中电源的电压之比为U1： U2=3：2
C．两图中流过R2的电流之比为I2甲：I2乙 =3：2
D．两图电路消耗的总功率之比为P甲：P乙=2： 1
二、填空题
6．如图所示是小明家的电能表，他家电路中可以接入用电器的最大总功率为______W。将电视机单独接入电路正常工作6min，电能表转盘转6转，电视机的功率为______W。电视机正常工作1h，消耗的电能为______J。
7．如图所示，汽车用USB 便携充电设备，有 A、B 两个充电接口，额定输出电压均为 5V，输出电流分别为 2.1A 和 1.0A，要快速给标配的手机充电，应选用______（选填“A”或“B”）接口，此接口的额定输出功率为______W。
8．电动机是将电能转化成机械能的机器，但由于线圈内部有电阻，所以同时还有一部分电能转化成内能。若一台玩具电动机接在6V的电源两端，使其正常转动时，通过电动机中的电流为0.3A；短暂地卡住电动机转轴，使其不能转动，通过电动机中的电流为3A。则这台电动机线圈的电阻为______Ω，正常转动时的效率是_____。
9．如图甲所示，电源电压为5V，电流表量程为0~0.6A，电压表量程为0~15V。在保证所有元件安全的情况下，只闭合开关S、S1，最大范围移动滑动变阻器滑片，绘制出电流表示数与电压表示数关系的图像，如图乙所示。只闭合开关S、S2，最大范围移动滑动变阻器滑片，绘制出电压表示数与滑动变阻器R2接入电路中阻值关系的图像，如图丙所示。滑动变阻器R1的最大阻值为______Ω，灯泡的额定功率为______W，以上两种情况，电路最大功率为______W。
三、实验题
10．做“测量小灯泡额定功率”的实验（灯泡的额定电压U额＝2.5V，灯丝电阻阻值不变）。
（1）连接电路后，闭合开关，若小灯泡较暗，电流表有示数，电压表有示数，调节滑动变阻器的滑片，两表的示数都不变，原因是滑动变阻器接了______两个接线柱。
（2）排除故障后如图甲，闭合开关，调节滑动变阻器的滑片，直到电压表示数为2.5V时为止，此时电流表的示数如图乙，则小灯泡的额定电功率为______W。
（3）同组的小月同学设计了一个电路，如图丙，也测出了该小灯泡正常发光时的功率，其中定值电阻的阻值R＝25Ω，正确操作步骤如下：
①只闭合开关S和______，调节滑动变阻器滑片使电流表示数为I1＝______A；
②闭合开关S和______，断开开关______，保持滑动变阻器滑片位置不动，读出电流表示数为I2；
③小灯泡的额定电功率表达式为P额＝______。（用物理量符号表示）
四、计算题

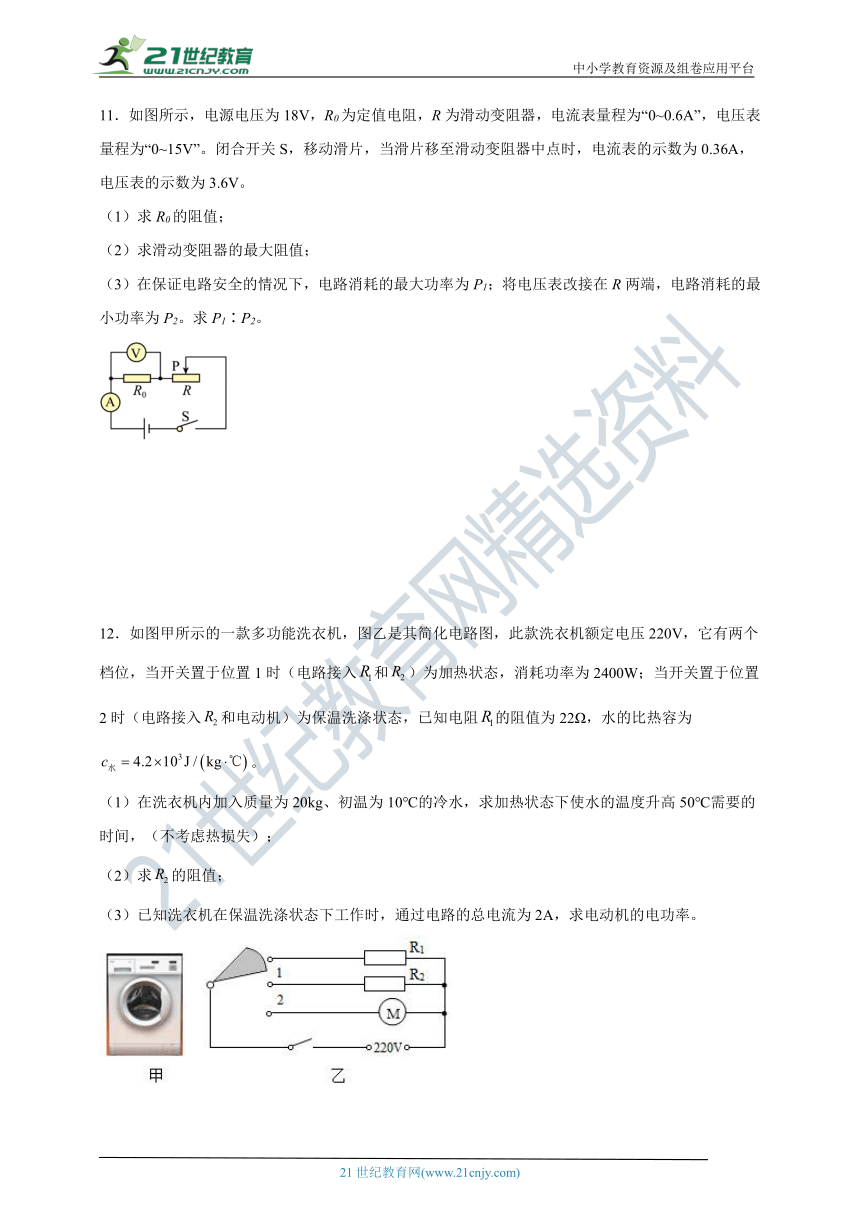

11．如图所示，电源电压为18V，R0为定值电阻，R为滑动变阻器，电流表量程为“0~0.6A”，电压表量程为“0~15V”。闭合开关S，移动滑片，当滑片移至滑动变阻器中点时，电流表的示数为0.36A，电压表的示数为3.6V。
（1）求R0的阻值；
（2）求滑动变阻器的最大阻值；
（3）在保证电路安全的情况下，电路消耗的最大功率为P1；将电压表改接在R两端，电路消耗的最小功率为P2。求P1∶P2。
12．如图甲所示的一款多功能洗衣机，图乙是其简化电路图，此款洗衣机额定电压220V，它有两个档位，当开关置于位置1时（电路接入和）为加热状态，消耗功率为2400W；当开关置于位置2时（电路接入和电动机）为保温洗涤状态，已知电阻的阻值为22Ω，水的比热容为。
（1）在洗衣机内加入质量为20kg、初温为10℃的冷水，求加热状态下使水的温度升高50℃需要的时间，（不考虑热损失）；
（2）求的阻值；
（3）已知洗衣机在保温洗涤状态下工作时，通过电路的总电流为2A，求电动机的电功率。
13．如图甲所示，是芳芳家新买的一款多功能电饭煲，乙为该电饭煲的工作原理图。R1和R2均为阻值不变的电热丝，S为手动开关，S1为自动控制开关。已知R2=800Ω，多功能电饭煲的主要部分参数如下表所示。求：
品名 多功能电饭煲
额定电压 220V
频率 50Hz
加热档功率 605W
保温档功率
（1）电饭煲正常工作时，电阻R1的阻值；
（2）正常工作的电饭煲处于保温状态时，保温档的功率；
（3）芳芳想了解家里电路的实际电压，她将家里的其他用电器都关闭，只让电饭煲在加热档工作，观察到家里标有“ ”字样的电能表铝盘2min转过50转，则她家的实际电压。
参考答案
1．B
2．D
3．D
4．D
5．D
6． 4400 100 3.6×105
7． A 10.5
8． 2 90%
9． 20 1.5 2.5
10． 下面 0.75 S2 0.1 S1 S2 U额（I2﹣I1）
11．解：由电路图可知，R0与R串联，电压表测R0两端的电压，电流表测电路中的电流。
（1）闭合开关S，移动滑片至中点时，电流表的示数为0.36A，电压表的示数为3.6V，所以R0的阻值为
（2）当电压表示数为3.6V时，滑动变阻器R两端的电压为
UR=U-U0=18V-3.6V=14.4V
此时滑动变阻器接入电路的阻值为
由于电压表示数为3.6V时，滑片移至滑动变阻器中点，接入电阻为总电阻的一半，所以滑动变阻器的最大阻值为
R总=2R=2×40Ω=80Ω
（3）由于电流表量程为“0~0.6A”，所以电路中的最大电流为0.6A，此时R0两端的电压
U0大=I大R0=0.6A×10Ω=6V<15V
所以电压表安全。此时电路消耗的最大功率为
P1=UI大=18V×0.6A=10.8W
将电压表改接在R两端，若滑动变阻器全部接入电路，根据正比分压可知，则滑动变阻器两端的电压为
所以滑动变阻器不能全部接入电路。当电压表达到15V时，滑动变阻器接入电阻最大，电路中的电流最小，最小电流为
此时电路消耗的最小功率为
P2=UI小=18V×0.3A=5.4W
所以
P1∶P2=10.8W∶5.4W=2∶1
答：（1）求R0的阻值为10Ω；
（2）求滑动变阻器的最大阻值为80Ω；
（3）P1∶P2=2∶1。
12． (1)加热状态下使水的温度升高50℃，则水吸收的热量：
；
不考虑热损失，加热状态下洗衣机消耗的电能：
；
由可得，加热时间：
；
(2)当开关置于位置1时为加热状态，与并联，其两端电压均为220V，则消耗的功率：
；
因为加热功率等于与消耗功率之和，所以消耗的功率：
；
由可得的阻值：
；
(3)洗衣机在保温洗涤状态下工作时，电动机与并联，通过电路的总电流为2A，则电动机与的总功率：
；
并联电路中各支路独立工作、互不影响，所以的功率不变，仍为200W，因为所以电动机的功率：
。
答：(1)加热状态下使水的温度升高50℃需要的时间为1750s；
(2)的阻值为242Ω；
(3)已知洗衣机在保温洗涤状态下工作时，通过电路的总电流为2A，电动机的功率为240W。
13．解：（1）由电路图可知，当开关S和S1都闭合时，电路为R1的简单电路，当只闭合开关S、断开S1时，电路为R1与R2串联，根据可知，当开关S和S1都闭合时，电路
中总电阻最小，电饭煲的功率较大，此时为加热挡；当只闭合开关S、断开S1时，电路中的电阻较大，电饭煲功率较小，此时为保温挡；电饭煲正常工作时，即加热档时电阻R1的阻值
（2）当只闭合开关S、断开S1时，R1与R2串联，电路中的电阻较大，电饭煲功率较小，此时为保温挡；正常工作的电饭煲处于保温状态时，保温档的功率
（3）标有“ ”字样的电能表铝盘2min转过50转，消耗的电能
电路消耗的功率
她家的实际电压
答：（1）（1）电饭煲正常工作时，电阻R1的阻值80Ω；
（2）正常工作的电饭煲处于保温状态时，保温档的功率为55W；
（3）家里标有“ ”字样的电能表铝盘2min转过50转，则她家的实际电压200V
