第一节 家庭电路

课件21张PPT。第2节 家庭电路（1）最简单的电路
由哪几部分组成？
（2）在电路中开关与
用电器应如何连接？
（3）那么家庭电路又由
哪几部分组成呢？
它们又如何

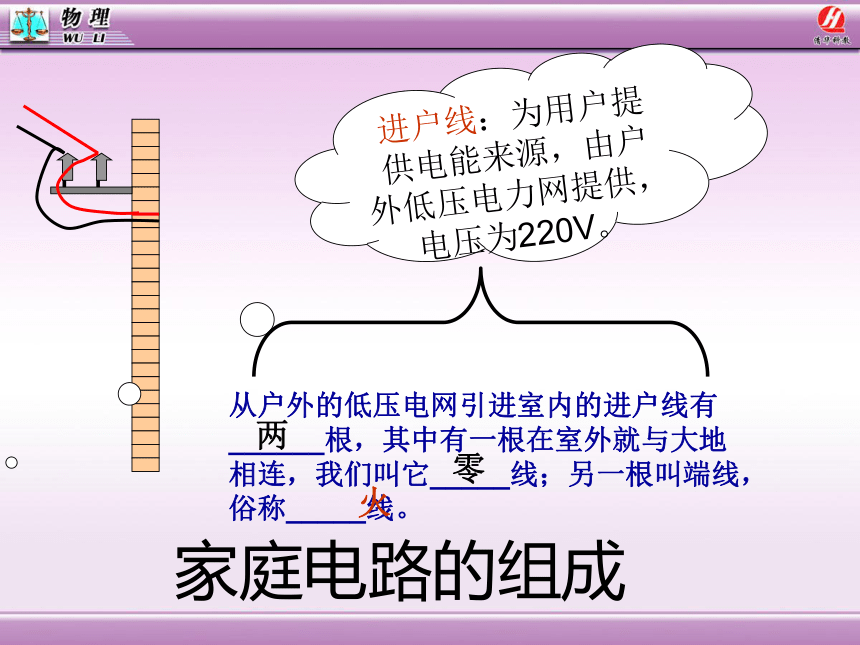

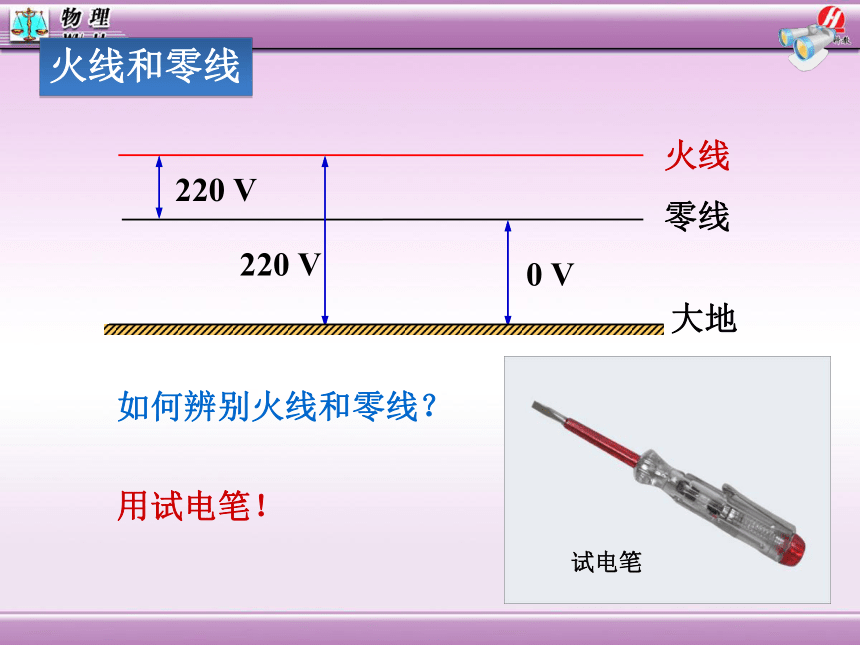

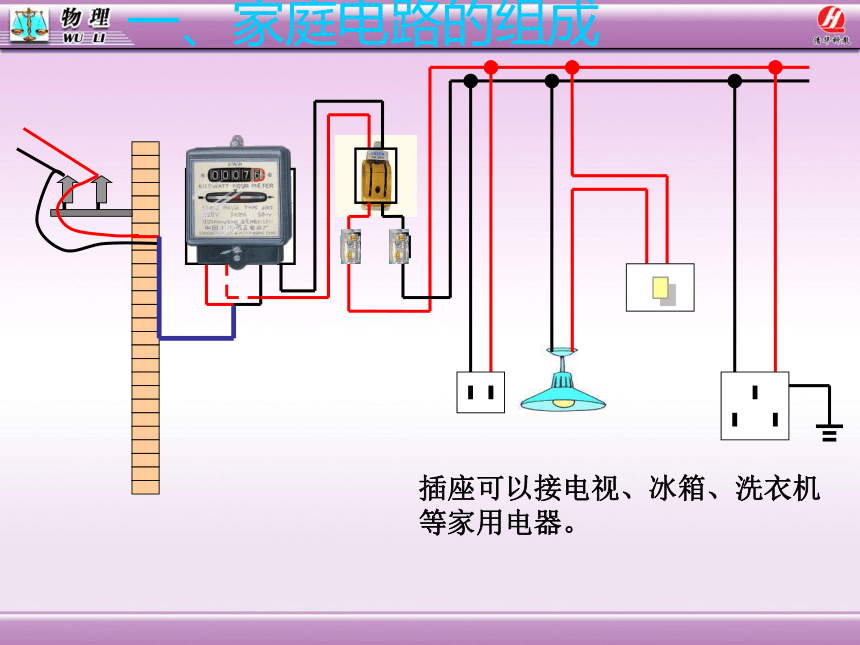

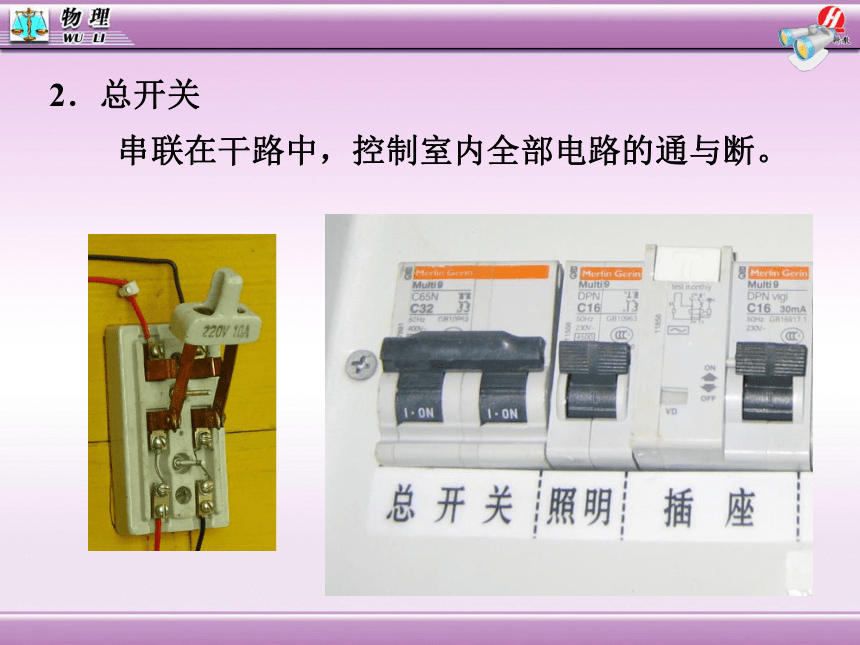

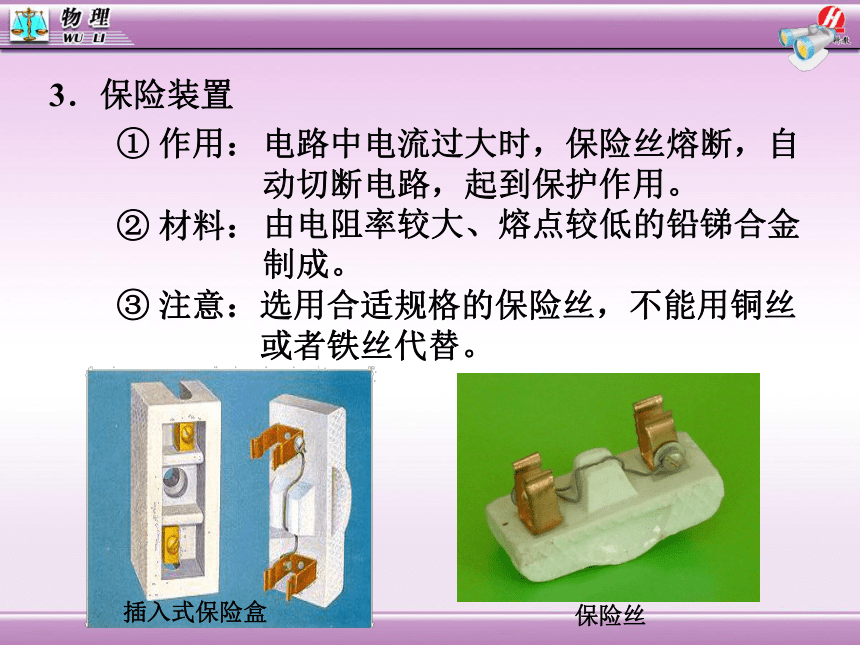

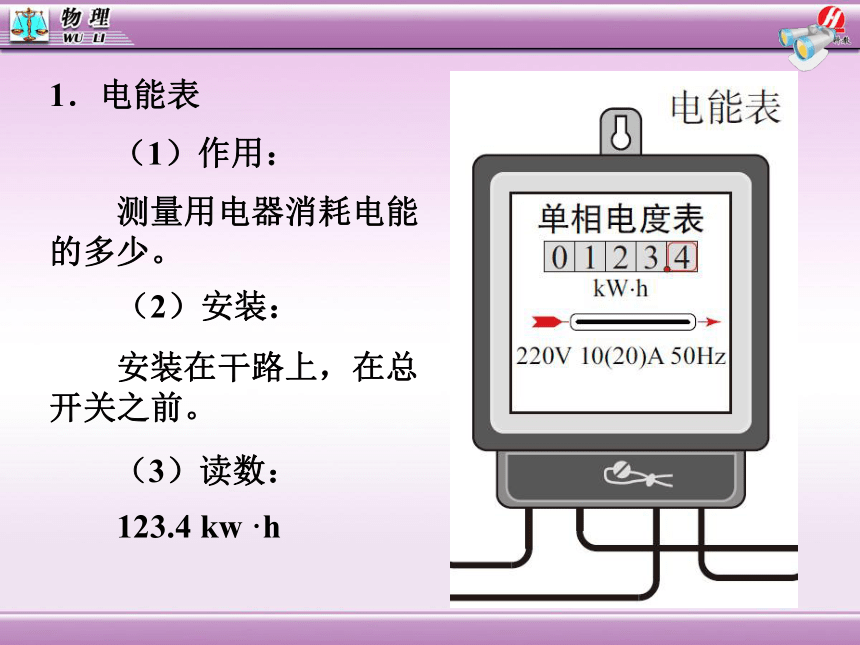

连接的呢？家庭电路的组成进户线：为用户提供电能来源，由户外低压电力网提供，电压为220V。从户外的低压电网引进室内的进户线有______根，其中有一根在室外就与大地相连，我们叫它_____线；另一根叫端线，俗称_____线。两零火一、家庭电路的组成插座可以接电视、冰箱、洗衣机等家用电器。火线零线大地　　用试电笔！试电笔　　如何辨别火线和零线？火线和零线1．电能表　　（1）作用：　　（2）安装：　　测量用电器消耗电能的多少。　　安装在干路上，在总开关之前。　　123.4 kw ·h　　（3）读数：2．总开关 串联在干路中，控制室内全部电路的通与断。 3．保险装置　　① 作用：　　② 材料：　　③ 注意：选用合适规格的保险丝，不能用铜丝

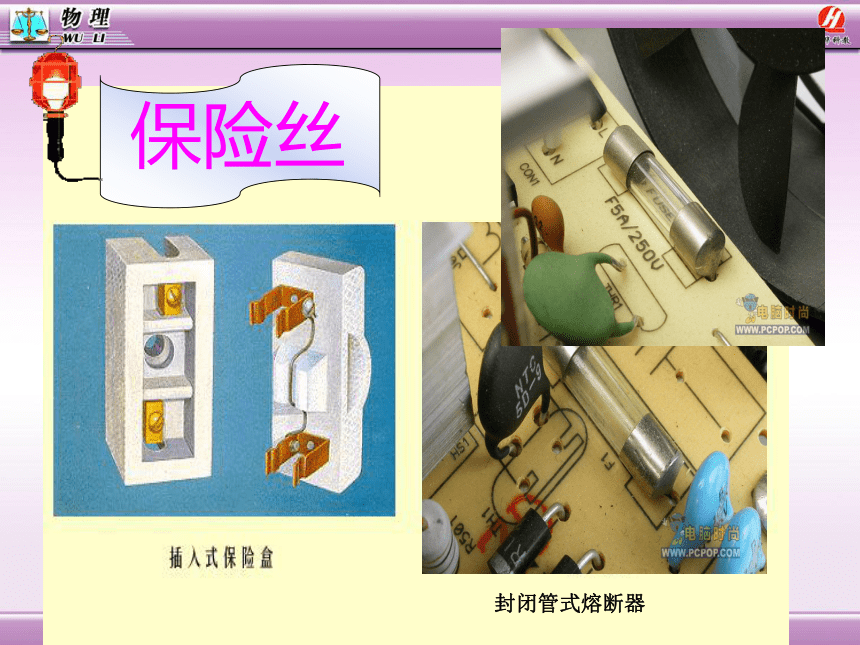

　　　　　　 或者铁丝代替。电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。由电阻率较大、熔点较低的铅锑合金制成。插入式保险盒保险丝保险丝封闭管式熔断器熔断器：(1)熔断器有＿＿＿＿熔断器和＿＿＿熔断器两种 封闭管式插入式(2)熔断器内装有＿＿＿＿:a、保险丝作用：保险丝电路中电流过大时，保险丝自动熔断。1、你认为保险丝一般由什么材料做比较合适？思考：2、如果选用的保险丝额定电流值太大或太小会怎样？c、保险丝选择：保险丝的电流等于或稍大于电路中正常工作的电流。 b、保险丝材料：一般由电阻率较大熔点较低的铅锑金属合金
做成的。 思考：小明家里新装了台空调，使用时保险丝
总是会熔断，线路负荷角度考虑没什么问题，
所以他干脆将保险丝换成了一根铜丝，你认为
小明的做法可取么，为什么？切勿用铜丝或铁丝替代保险丝作用：替代闸刀开关和熔断器断路器：触电保护器也是断路器的一种2．漏电保护器　　空气开关和漏电保护器在电路中分别起什么作用？这样安装有什么好处？想一想1、插座和用电器并联2、各用电器之间并联3、用电器和控制它的开关之间是
串联的，且为了安全起见，火线过
来先接开关再接用电器。4、插座有双孔和三孔之分我发现了：。。220V火线零线电能表找别扭：在下图中找出你认为不合理的
电路连接。..零火220没有电能表闸刀开关保险盒并串并串某同学家里由于用电不当，经常烧保险丝，
一气之下，他找了一根铁丝代替保险丝接上
结果这“保险丝”真的没有烧坏，你觉得他这
样做妥当吗？为什么？不行，因为铁丝、铜丝在电流过大时不熔
断，起不到保险的作用。（该行为千万不
能试）1、请用笔画线表示导线，将它们连入电路试一试，你学会了吗？2、关于家庭电路，下列说法中不正确的是（ ）A、电能表用来显示用户所用的电能，应安装在干路上
B、保险丝安装在总开关后，当电路中有大电流通过时会熔断
C、开关与用电器并联
D、总开关千万不能倒装，其静触头应在上面C 3、小强同学在学习安装照明电路时，由于操作不规范，导致开关中两个接线柱接到了一起，这样产生的后果是（ ）A、灯不能正常发光
B、保险丝迅速熔断
C、开关依然起作用
D、灯总是亮着D试一试，你学会了吗？4、家庭电路里的用电器都是并联的，其原因是（ ）A、为了获得相同的电压 B、为了获得相同的电流
C、为了获得相同的功率 D、为了可以单独工作5、自动空气开关的作用与下列哪个元件相同？（ ）A、电能表 B、插座 C、保险装置 D、普通开关试一试，你学会了吗？AD C
