16.4电磁继电器与自动控制 课件

课件17张PPT。复 习1、电磁铁有什么优点？2、影响电磁铁磁性强弱的因素有哪些？（1）磁性的有无，可以通过通断电来控制（3）极性的方向可以通过改变电流方向来控制电流的大小、线圈匝数的多少、是否有铁芯（2）磁性的强弱可以通过改变电流大小来控制 在生活中我们经常看到一些大型机器在工作，而它们的电流可达几十、上百安，直接来控制或操作是很危险的，那怎么才能控制这些强大的电流？16.4 电磁继电器与自动控制构造主要部分的作用：电磁铁：通电时产生磁性，吸下衔铁衔铁：和动触点组成一个绕支点转动的杠杆，带动动触点上下运动返回弹簧：电磁铁磁性消失时，带动衔铁弹离电磁铁触点：相当于被控制电路的开关(A、C静触点，B：动触点）ACB一. 认识电磁继电器 活动1 观察电磁继电器控制电路工作电路低压电源高压电源由低压控制电路和高压工作电路组成。控制电路 ：低压电源 开关 电磁铁

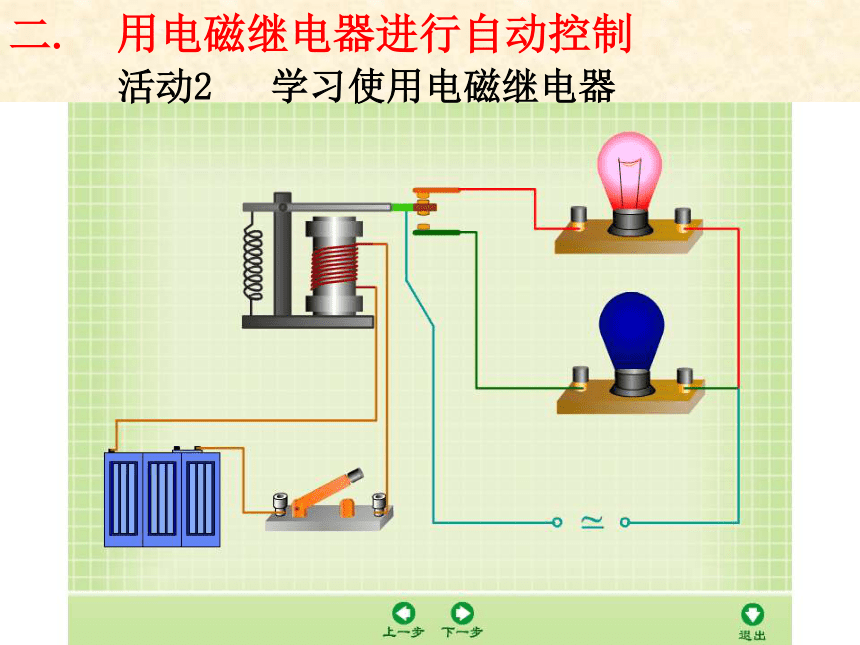

工作电路 ：高压电源 触点 用电器二. 用电磁继电器进行自动控制电磁继电器的工作原理二. 用电磁继电器进行自动控制活动2 学习使用电磁继电器～—继电器是利用低电压、弱电流电路的通断来间接控制高电压、强电流电路的装置。 电磁铁通电时，把 吸下来使 接触， 电路闭合，电磁铁断电时失去磁性，弹簧把 拉起来，切断 电路。衔铁触点工作衔铁工作S电磁继电器的工作原理课堂小结一、电磁继电器的构造
电磁继电器是由电磁铁、衔铁、
触点、弹簧组成。
二、电磁继电器的电路
1、控制电路 ：低压电源 开关 电磁铁
2、工作电路 ：高压电源 触点 用电器
三、电磁继电器的作用
利用低电压、弱电流(控制电路)控制高电压、强电流(工作电路)。
四、电磁继电器的实质
电磁继电器就是利用电磁铁来控制工作电路的一种装置（开关）。
五、利用电磁继电器可以实现
（1）远距离操纵 （2）自动控制
（3）安全操控 （4）安全报警1.火警自动报警器
图中虚线框内是双面金属片，当温度发生变化时，双面金属片会发生弯曲，试说明发生火灾时，该报警器的工作过程。电磁继电器应用1.火警自动报警器
图中虚线框内是双面金属片，当温度发生变化时，双面金属片会发生弯曲，试说明发生火灾时，该报警器的工作过程。电铃2.温度自动报警器图中是为某温室大棚设计的
温度自动报警器，当室内温
度超过限度时，监测室的信
号电铃就发出报警铃声2.温度自动报警器图中是为某温室大棚设计的
温度自动报警器，当室内温
度超过限度时，监测室的信
号电铃就发出报警铃声电铃电源3.水位自动报警器水位未达A时，绿灯亮，水位正常；水位达到A时，红灯亮，水位不正常。4.温控开关1、用电磁继电器来操纵高电压的开关，其主要作用是（ ）。
A.节约用电 B.操作简单 C.保护用电器 D．避免危险2、电磁继电器的主要作用相当于工作电路中的（ ）
A．电源 B．用电器 C．开关 D．导线3、电磁继电器根据的物理原理是（ ）
A．磁场对电流的作用 B．电流的磁效应
C．电荷的相互作用 D．以上说法均不对DCB课堂练习4 、关于电磁继电器的衔铁的选用，下列说法中正确的是 ( )
A ．应选用软铁材料 B ．应选用钢棒
C .以上两种材料都可以使用 D ．以上两种材料都不行A5.如右图所示，弹簧下吊一条形磁铁，上端是S极，下面是一个带铁芯的通电螺线管，当滑片向右移动或者抽出铁芯，则分别使弹簧的长度( )。
A、伸长，伸长
B、缩短，缩短
C、伸长，缩短
D、缩短，伸长 D6.用电磁继电器来操纵高电压、强电流，其主要作用是（ ）
A、节约 B.操作简单
C、保护用电器 D、避免危险7.下列装置中没有应用电磁铁的是( )
A、电磁起重机 B、电磁继电器
C、电铃 D、电热水器DD
